1. Redes Informáticas. Mantenimiento de computadoras IT Essentials: PC Hardware and Software  V4.0  REDES

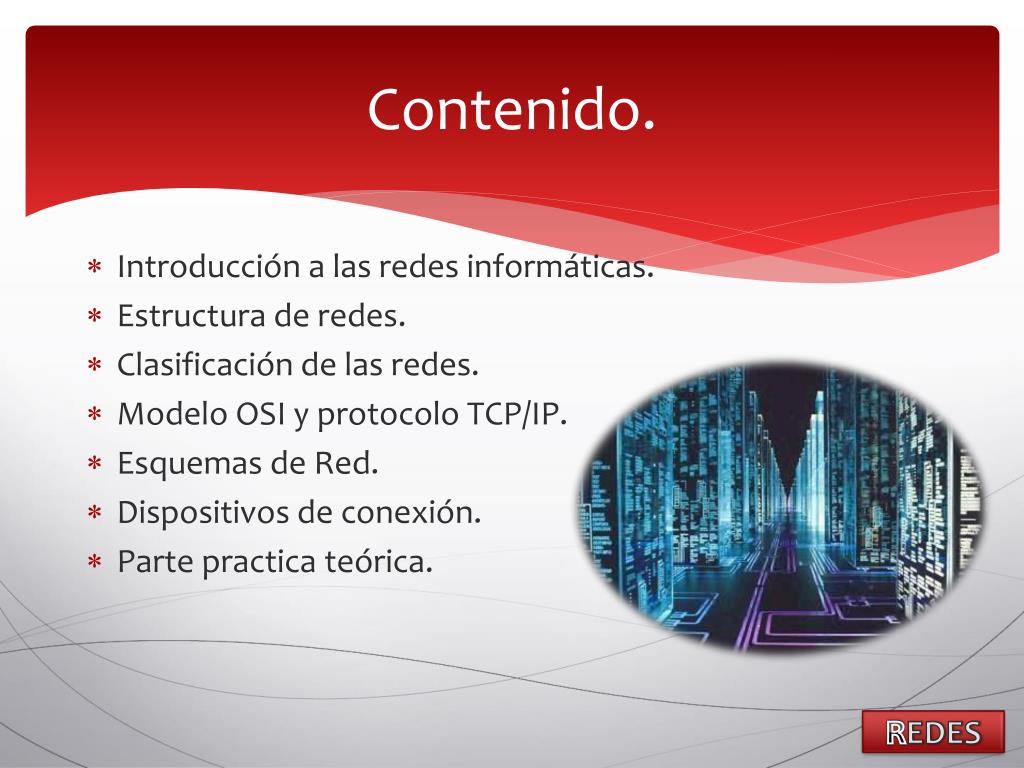

2. Contenido. • Introducción a las redes informáticas. • Estructura de redes. • Clasificación de las redes. • Modelo OSI y protocolo TCP/IP. • Esquemas de Red. • Dispositivos de conexión. • Parte practica teórica. REDES

3. Introducción a las redes. Sus inicios. Los primeros enlaces entre ordenadores se caracterizaron por realizarse entre equipos que utilizaban idénticos sistemas operativos soportados por similar hardware y empleaban líneas de transmisión exclusivas para enlazar sólo dos elementos de la red. En la década de 1980 la red de redes conocida como la Internet fue creciendo y desarrollándose debido a que con el paso del tiempo cientos y miles de usuarios, fueron conectando sus ordenadores. REDES

4. ¿Qué es una red informática? Una red es un sistema donde los elementos que lo componen (por lo general ordenadores) son autónomos y están conectados entre sí por medios físicos y/o lógicos y que pueden comunicarse para compartir recursos. Independientemente a esto, definir el concepto de red implica diferenciar entre el concepto de red física y red de comunicación. REDES

5. Estructura de las redes. El Software de Aplicaciones, programas que se comunican con los usuarios de la red y permiten compartir información y recursos. El software de Red, programas que establecen protocolos para que los ordenadores se comuniquen entre sí. El Hardware de Red, formado por los componentes materiales que unen los ordenadores. REDES

6. Clasificación de las redes Las redes pueden clasificarse de tres formas que son las siguientes: Por su alcance. Por su tipo de conexión. Por su topología. REDES

7. Red de área personal o PAN (personal areanetwork). Red de área local o LAN (local areanetwork). Una red de área de campus o CAN (campus areanetwork). Una red de área metropolitana (metropolitanareanetwork o MAN). Las redes de área amplia (wideareanetwork, WAN). Una red de área de almacenamiento,SAN (storageareanetwork). Una Red de área local virtual (Virtual LAN, VLAN) Por su alcance. REDES

8. REDES DE ÁREA LOCAL (LAN)yREDES DE ÁREA AMPLIA (WAN) Redes de área local (LAN).- Son redes que interconectan equipos dentro de un entorno físico reducido. Redes de área extensa (WAN).- Son las que unen equipos instalados en distintos edificios e inclusive en distintas ciudades. REDES

9. El cable coaxial se utiliza para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos.El cable de par trenzadoes una forma de conexión en la que dos conductores eléctricos aislados son entrelazados para tener menores interferencias. La fibra ópticaes un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos. Por su tipo de conexión. REDES

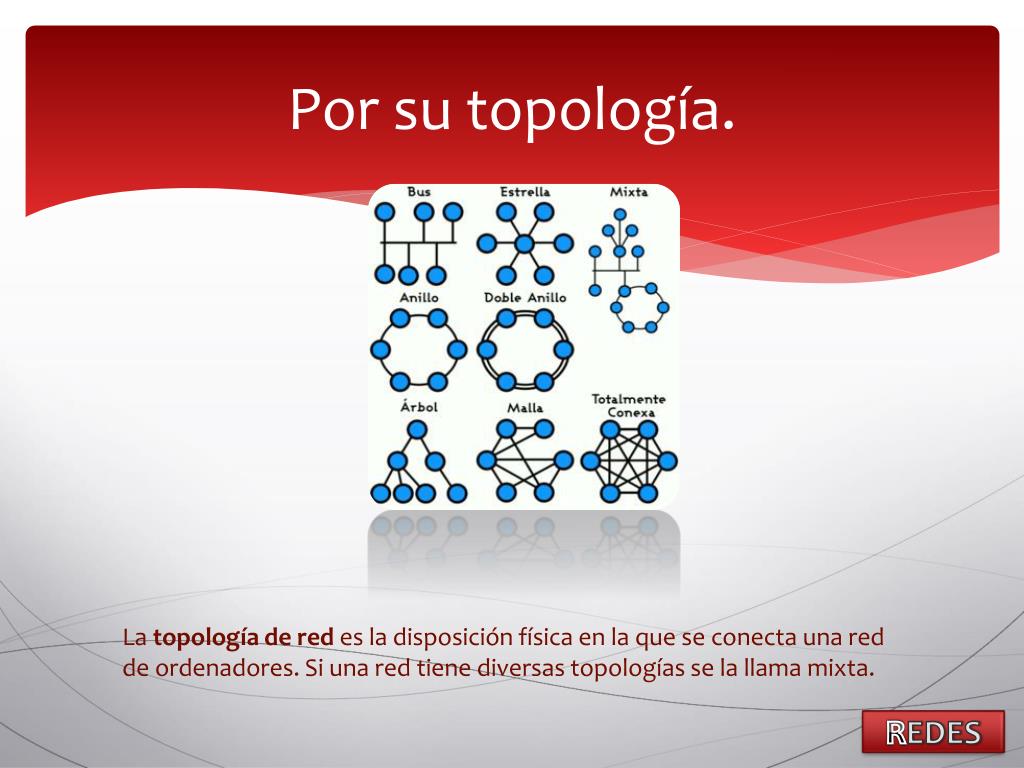

10. Por su topología. La topología de red es la disposición física en la que se conecta una red de ordenadores. Si una red tiene diversas topologías se la llama mixta. REDES

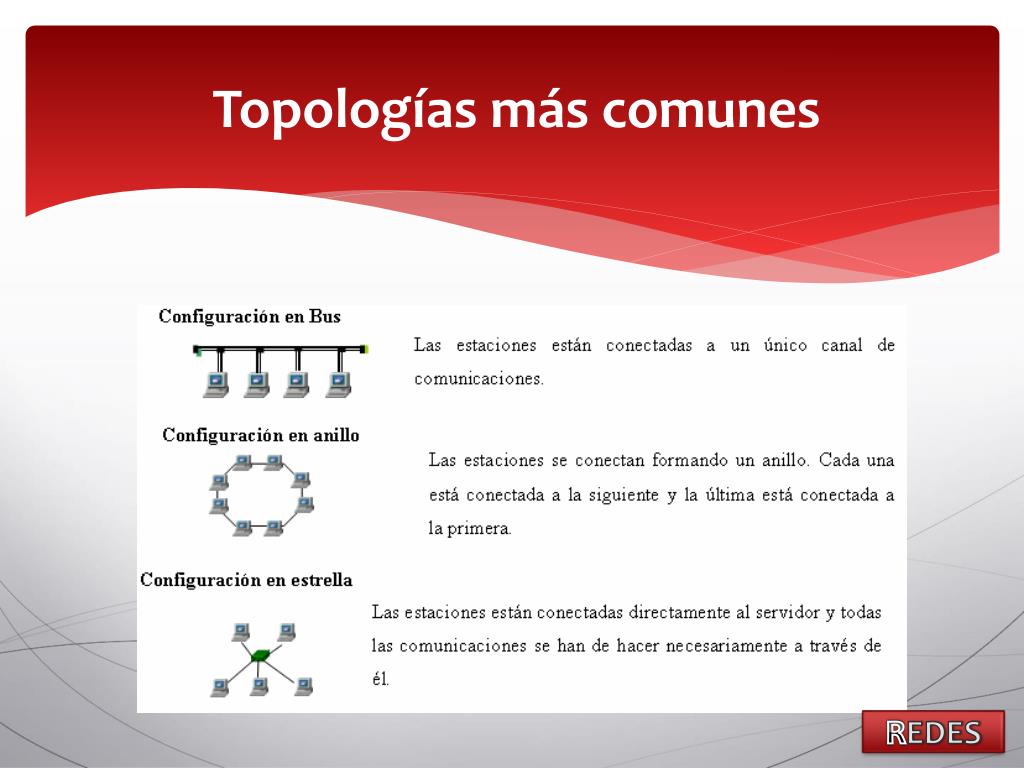

11. Topologías más comunes REDES

12. REDES

13. Protocolo TCP/IP y modelo OSI. • Existen diversos protocolos, estándares y modelos que determinan el funcionamiento general de las redes. Destacan : • OSI  • TCP/IP. El protocolo TCP/IP y el modelo OSI definen las diferentes reglas y normas que rigen el intercambio de información entre nodos de la red. REDES

14. Modelo OSI Modelo OSI (open systemsinterconnection) fue creado por la ISO y se encarga de la conexión entre sistemas abiertos, esto es, sistemas abiertos a la comunicación con otros sistemas. Este modelo divide las funciones de red en 7 capas diferenciadas. REDES

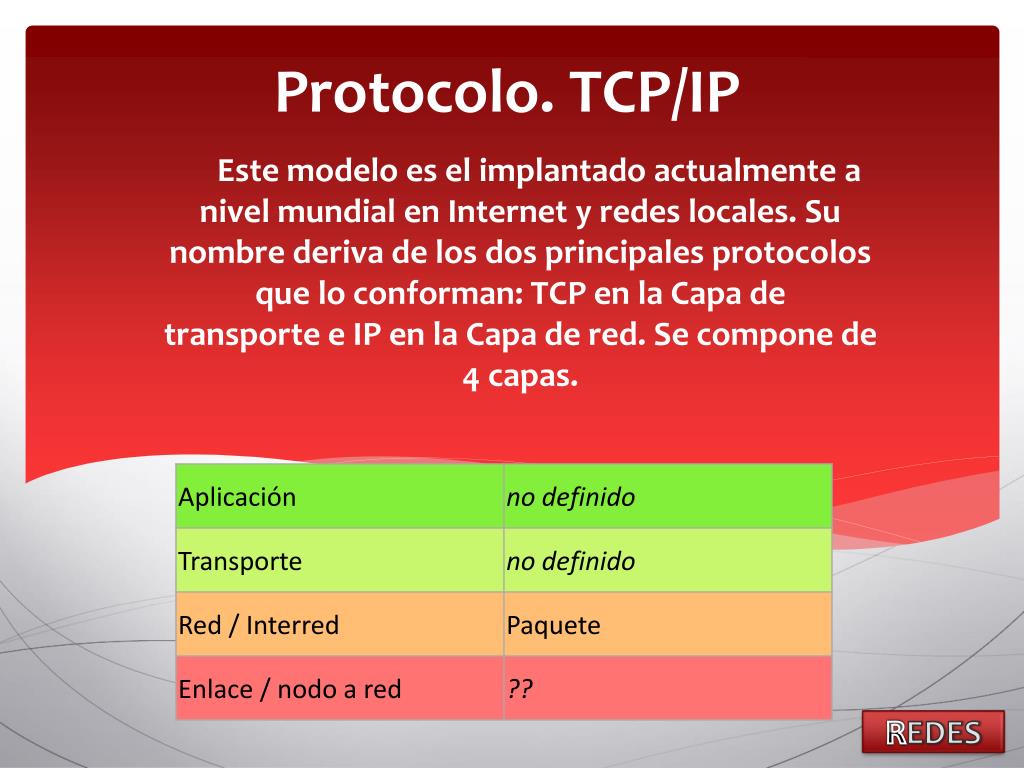

15. Este modelo es el implantado actualmente a nivel mundial en Internet y redes locales. Su nombre deriva de los dos principales protocolos que lo conforman: TCP en la Capa de transporte e IP en la Capa de red. Se compone de 4 capas. Protocolo. TCP/IP REDES

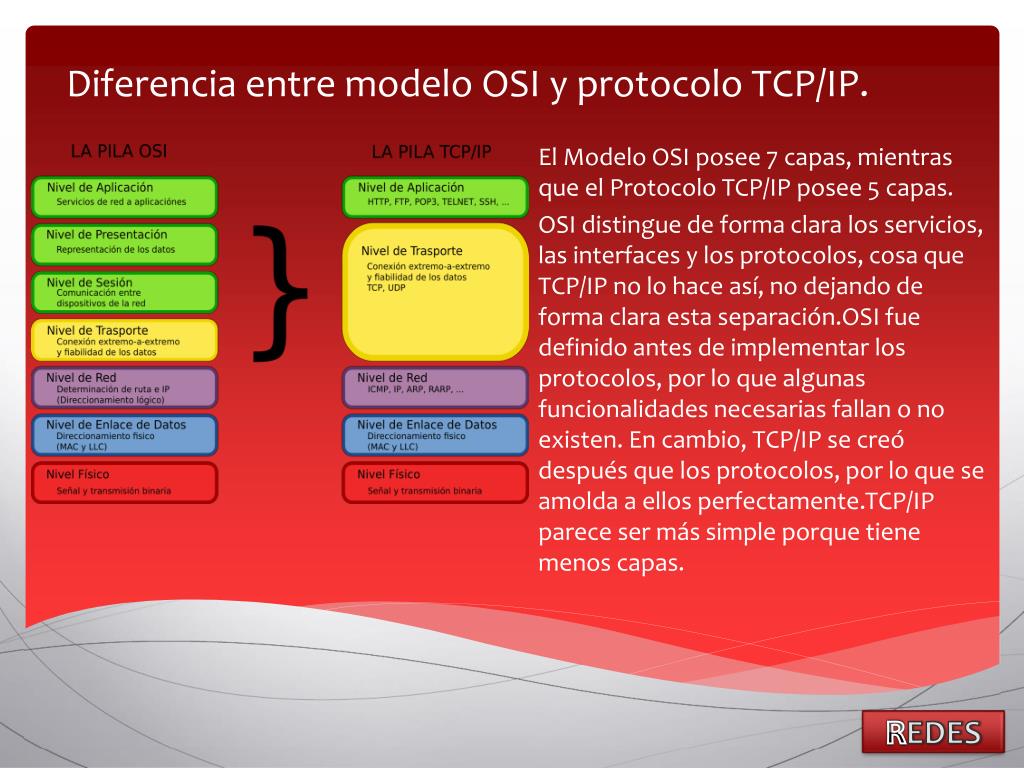

16. Diferencia entre modelo OSI y protocolo TCP/IP. El Modelo OSI posee 7 capas, mientras que el Protocolo TCP/IP posee 5 capas. OSI distingue de forma clara los servicios, las interfaces y los protocolos, cosa que TCP/IP no lo hace así, no dejando de forma clara esta separación.OSI fue definido antes de implementar los protocolos, por lo que algunas funcionalidades necesarias fallan o no existen. En cambio, TCP/IP se creó después que los protocolos, por lo que se amolda a ellos perfectamente.TCP/IP parece ser más simple porque tiene menos capas. REDES

17. Esquema de Red Ethernet de par trenzado Es un sistema económico y fácil de instalar Requiere de los siguientes componentes de hardware: Tarjeta de red con un conector hembra RJ-45 Conector RJ-45 Cable Ethernet de par trenzado Concentrador REDES

18. Tarjetas de conexión de red. Una tarjeta de red o adaptador de red permite la comunicación con aparatos conectados entre si y también permite compartir recursos entre dos o más computadoras (discos duros, CD-ROM, impresoras, etc). Ethernet :El caso más habitual es el de la tarjeta o NIC con un conector RJ-45, aunque durante la transición del uso mayoritario de cable Wi-Fi :También son NIC las tarjetas inalámbricas o wireless, las cuales vienen en diferentes variedades dependiendo de la norma a la cual se ajusten. REDES

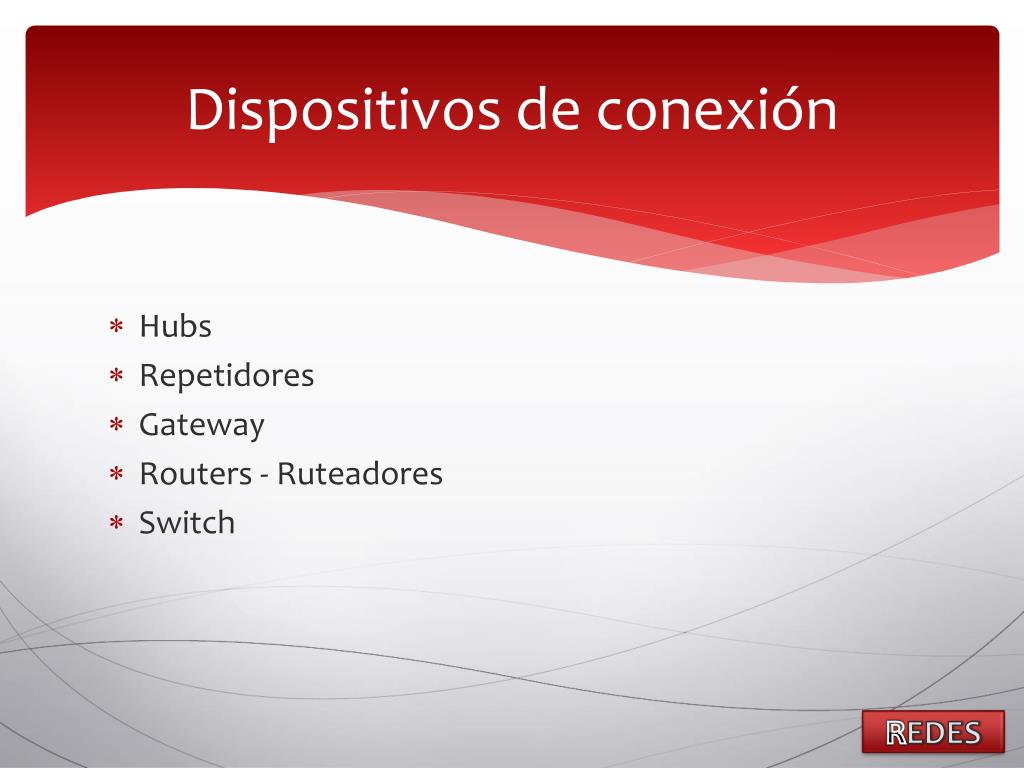

19. Dispositivos de conexión Hubs Repetidores Gateway Routers - Ruteadores Switch REDES

20. HUBS El hub (concentrador) es el dispositivo de conexión más básico. Es utilizado en redes locales con un número muy limitado de máquinas. REDES

21. Repetidor Sirve conectar dos segmentos de red, cuando las distancias de interconexión son muy grandes. REDES

22. Router - Ruteador Es un sistema utilizado para transferir datos entre dos redes que utilizan el mismo protocolo. Un router puede ser un dispositivo software, hardware o una combinación de ellos. REDES

23. Gateway Conexión a nivel de presentación, entre dos redes distintas Se trata de un ordenador u otro dispositivo que interconecta redes radicalmente distintas(incompatibles). REDES

24. Switch El Switch (o conmutador) trabaja en las dos primeras capas del modelo OSI, es decir que éste distribuye los datos a cada máquina de destino, mientras que el hub envía todos los datos a todas las máquinas que responden. REDES

25. Parte teórica practica. Creación de un red entre 2 computadoras. REDES

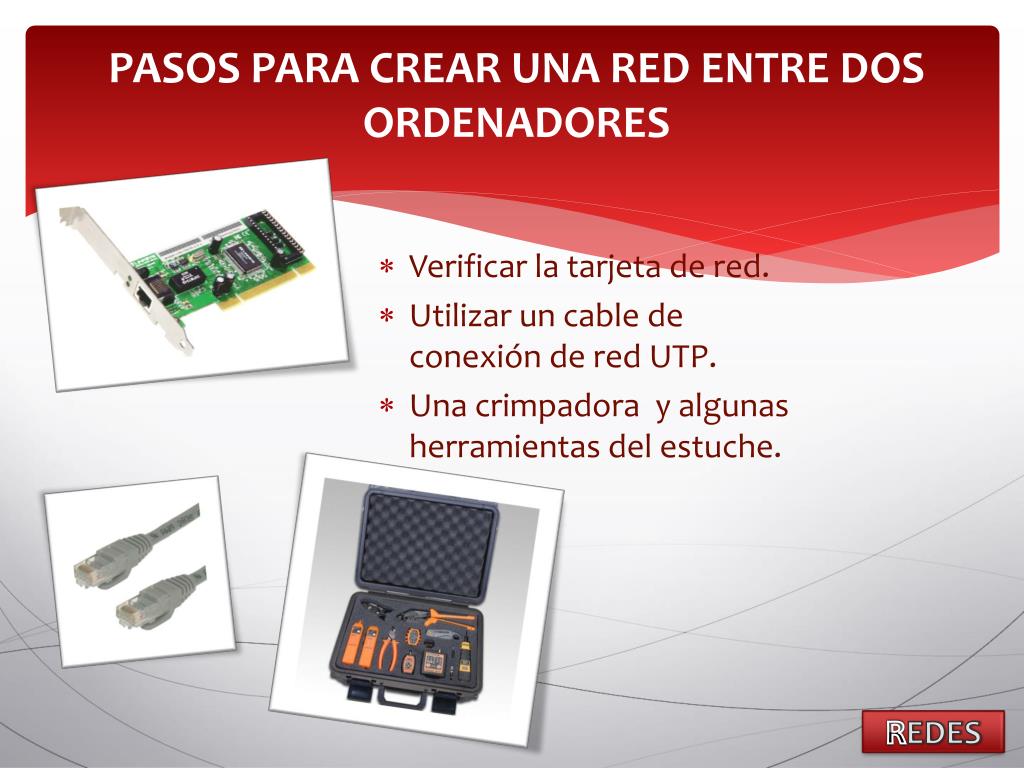

26. PASOS PARA CREAR UNA RED ENTRE DOS ORDENADORES Verificar la tarjeta de red. Utilizar un cable de conexión de red UTP. Una crimpadora y algunas herramientas del estuche. REDES

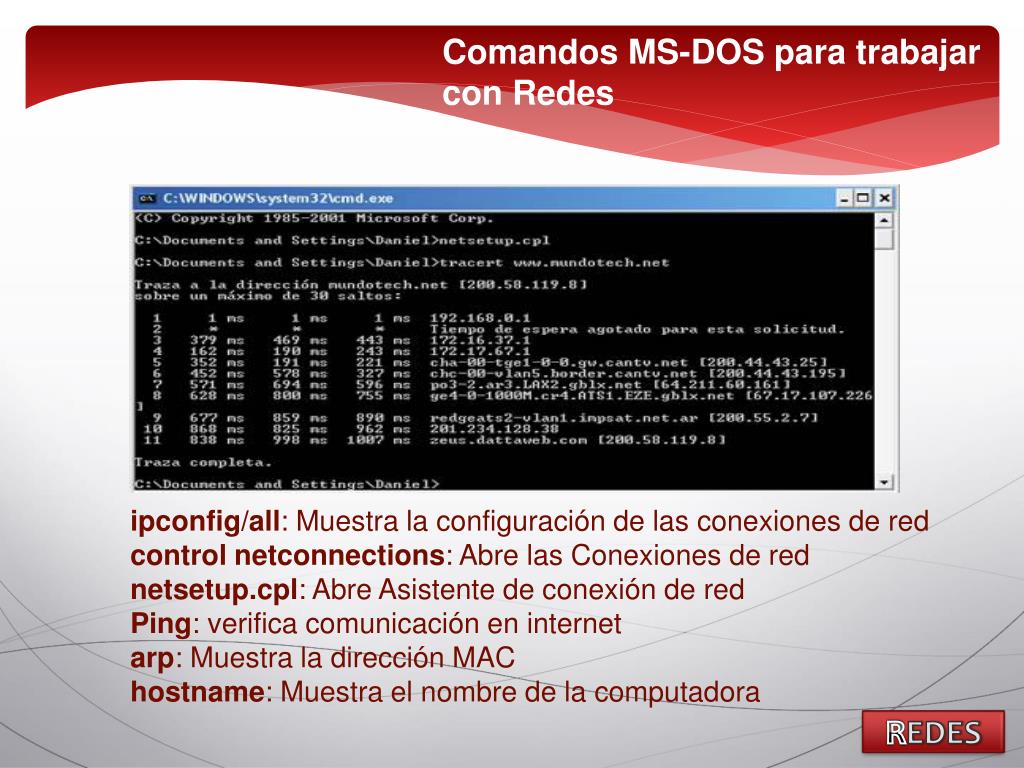

27. Comandos MS-DOS para trabajar conRedes ipconfig/all: Muestra la configuración de las conexiones de red control netconnections: Abre las Conexiones de red netsetup.cpl: Abre Asistente de conexión de red Ping: verifica comunicación en internet arp: Muestra la dirección MAC hostname: Muestra el nombre de la computadora REDES

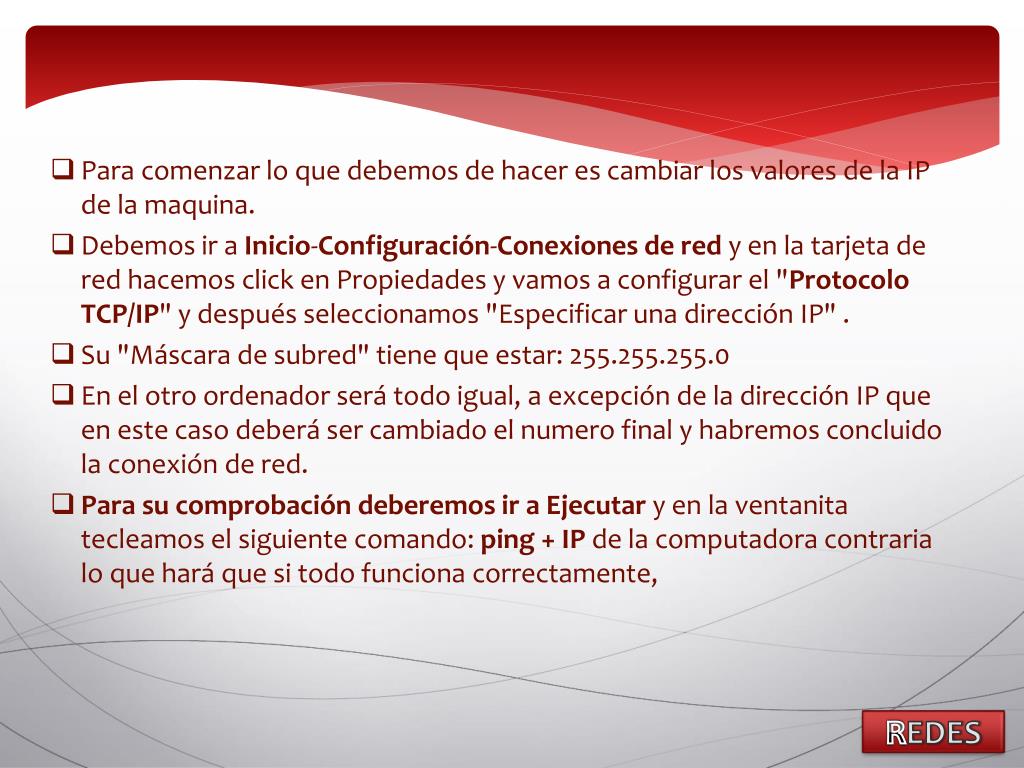

28. Para comenzar lo que debemos de hacer es cambiar los valores de la IP de la maquina. Debemos ir a Inicio-Configuración-Conexiones de red y en la tarjeta de red hacemos click en Propiedades y vamos a configurar el "Protocolo TCP/IP" y después seleccionamos "Especificar una dirección IP" . Su "Máscara de subred" tiene que estar: 255.255.255.0 En el otro ordenador será todo igual, a excepción de la dirección IP que en este caso deberá ser cambiado el numero final y habremos concluido la conexión de red. Para su comprobación deberemos ir a Ejecutar y en la ventanita tecleamos el siguiente comando: ping + IP de la computadora contraria lo que hará que si todo funciona correctamente, REDES

29. Ahora debemos comprobar que los dos PCs efectivamente pertenecen al mismo grupo de trabajo. Para ello, hacemos clic derecho en Mi PC y seleccionamos “Propiedades”. • En la pestaña “Nombre de equipo”, verás el nombre del PC así como el grupo de trabajo en el que se encuentra. Haz clic en “ID de red” para modificar el grupo de trabajo, es preferible que los dos PCs estén en el mismo grupo de trabajo El comando "Ipconfig /all" nos permite conocer la configuración de red del PC si has puesto todo en automático. La etapa siguiente consiste en compartir las carpetas de cada PC, haz clic derecho sobre la carpeta que deseas compartir, selecciona “Compartir”, dale un nombre a la carpeta con el que será visto en la red. Haz clic derecho sobre el icono “Mis sitios de red” en el escritorio luego selecciona “Explorar”,haz clic en “Toda la red”, luego en el grupo de trabajo, de este modo podrás ver los PCs así como todas las carpetas y archivos que comparten. REDES

30. Glosario. Arcnet.- Red local de alta velocidad desarrollada por DC (DatapointCorporation) y muy utilizada para aplicaciones de automatización de oficinas Arquitectura de Redes.- Es el conjunto completo de aparatos, programas y elementos de cableado que determinan el diseño de una red local. BootRom.- Circuito integrado de memoria de lectura que contiene rutinas de arranque para un computador. Cuando está colocado en una tarjeta de interfaz de red en una estación de trabajo, no se requiere el diskette de arranque. Bridge.- es un sistema intermedio usado para conectar dos LANS que usan protocolos de LAN similares. El bridge actúa como filtro de direcciones, recogiendo paquetes de una LAN para ser llevados a otra LAN destino. El bridge no modifica ni añade nada al contenido del paquete. El bridge opera en la capa dos del modelo OSI. Cable coaxial.- Conductor eléctrico redondo y aislado, formado por una malla tubular o blindaje y un alambre central, generalmente hecho con hilo de cobre ligeramente rígido. Freeware.- Hace referencia al software que se puede utilizar y distribuir gratuitamente. FTP.- Herramienta software que permite transmitir archivos a través de Internet entre una máquina local y una remota. Host.- Computadora central que es utilizada por más de un usuario y que contiene una gran cantidad de datos (programas, archivos, bases de datos, etc.). Soporta el trabajo de varios usuarios al mismo tiempo. Hubs.- Dispositivos que enlazan grupos de computadoras en una red de área local y permiten establecer turnos cuando las computadoras se comunican entre sí. Interface.- Circuito electrónico que facilita la conexión entre dos aparatos y permite que intercambien información. Spooler.- Es una aplicación del computador que acondiciona cierta parte de la memoria RAM o del disco duro para ser utilizada como elemento de almacenamiento temporal entre la salida de datos y la impresora. Tarjeta interfaz para redes.- Es un adaptador que le permite a Ud. enganchar directamente el cable de una red a un computador personal. REDES

31. Gracias por su atención prestada REDES Gustavo Adolfo Martínez Medrano. Carla Gissela Melgar Avilés. Flor de María Coreas Pineda Jhonattan de Jesús Flores
