  1. Eletrônica Digital prof. Victory Fernandesvictoryfernandes@yahoo.com.brwww.tkssoftware.com/victory

  2. Flip-Flop JK • O flip-flop JK faz tudo que um flip-flop SR faz exceto para J=K=1 que não resulta em saída ambígua • J=K=1 • Modo de comutação ou toggle mode

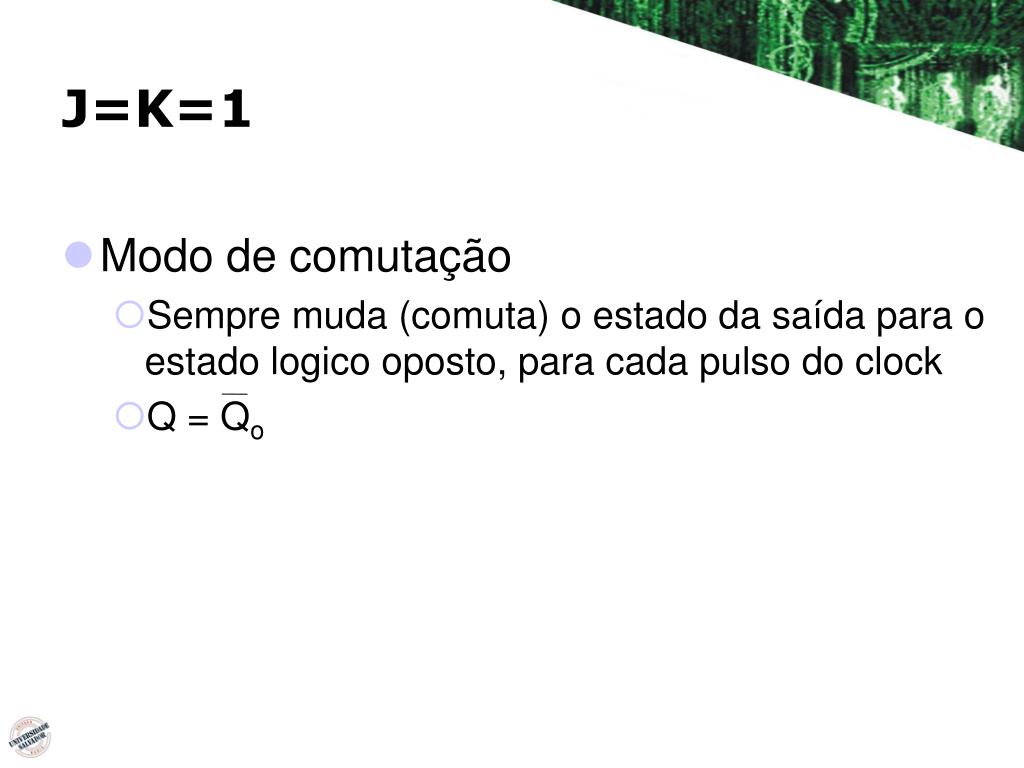

  3. J=K=1 • Modo de comutação • Sempre muda (comuta) o estado da saída para o estado logico oposto, para cada pulso do clock • Q = Qo

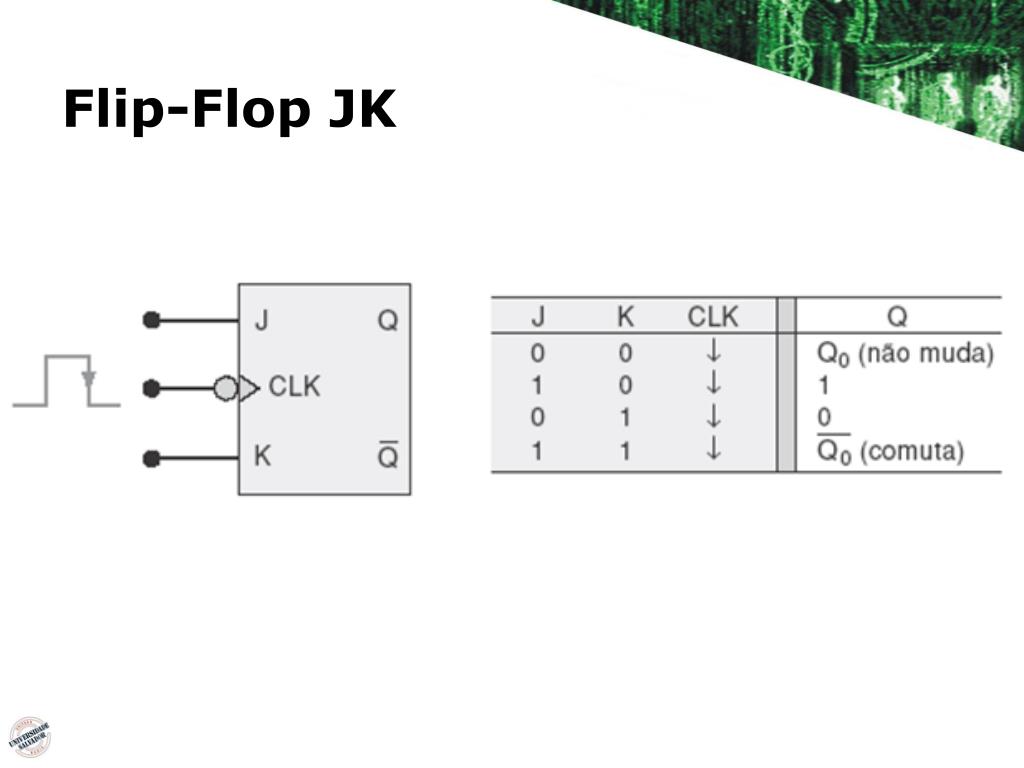

  4. Flip-Flop JK

  5. Flip-Flop JK

  6. Flip-Flop JK

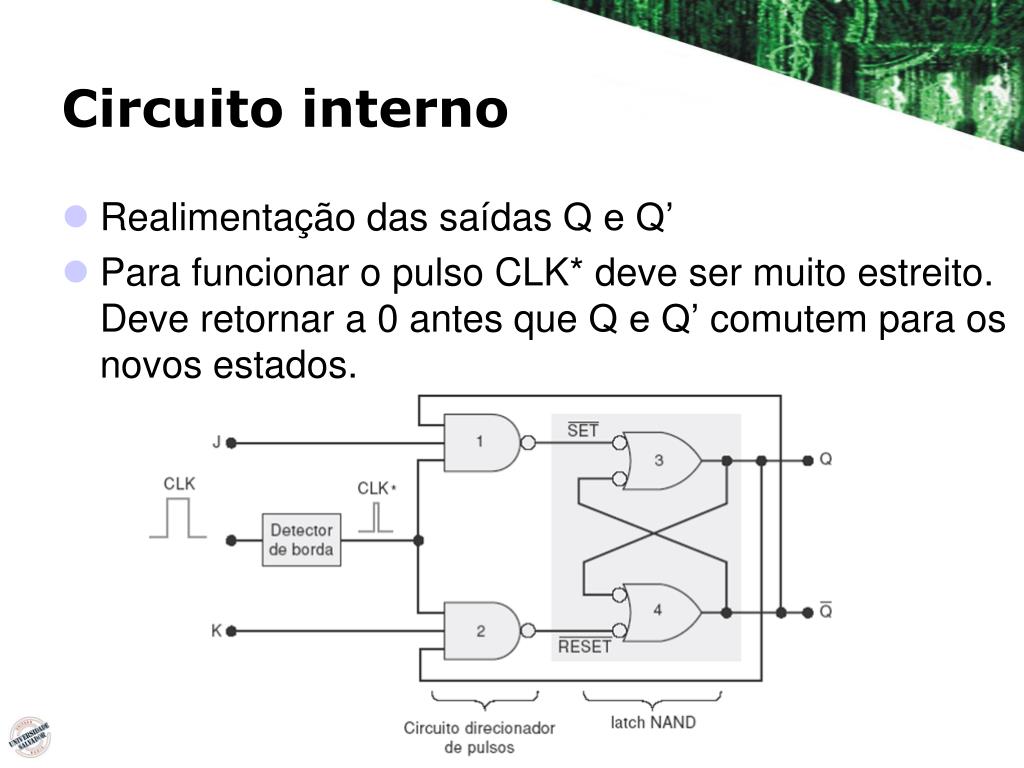

  7. Circuito interno • Realimentaçãodas saídas Q e Q’ • Para funcionar o pulso CLK* deve ser muitoestreito. Deveretornar a 0 antes que Q e Q’ comutemparaosnovosestados.

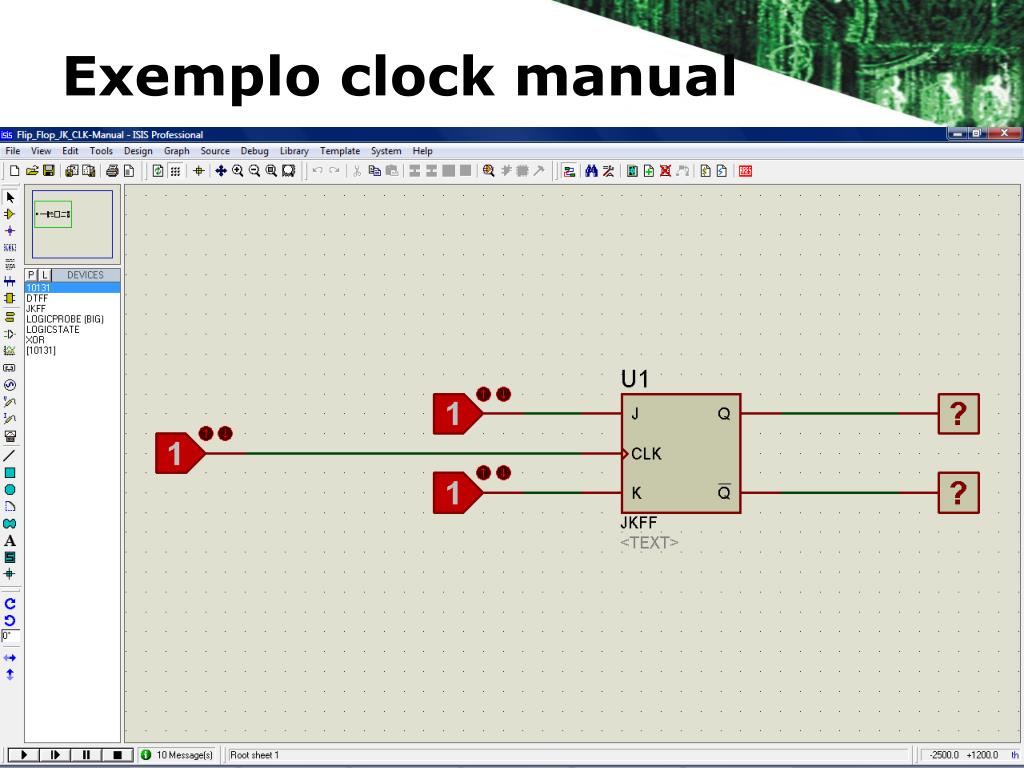

  8. Exemplo clock manual

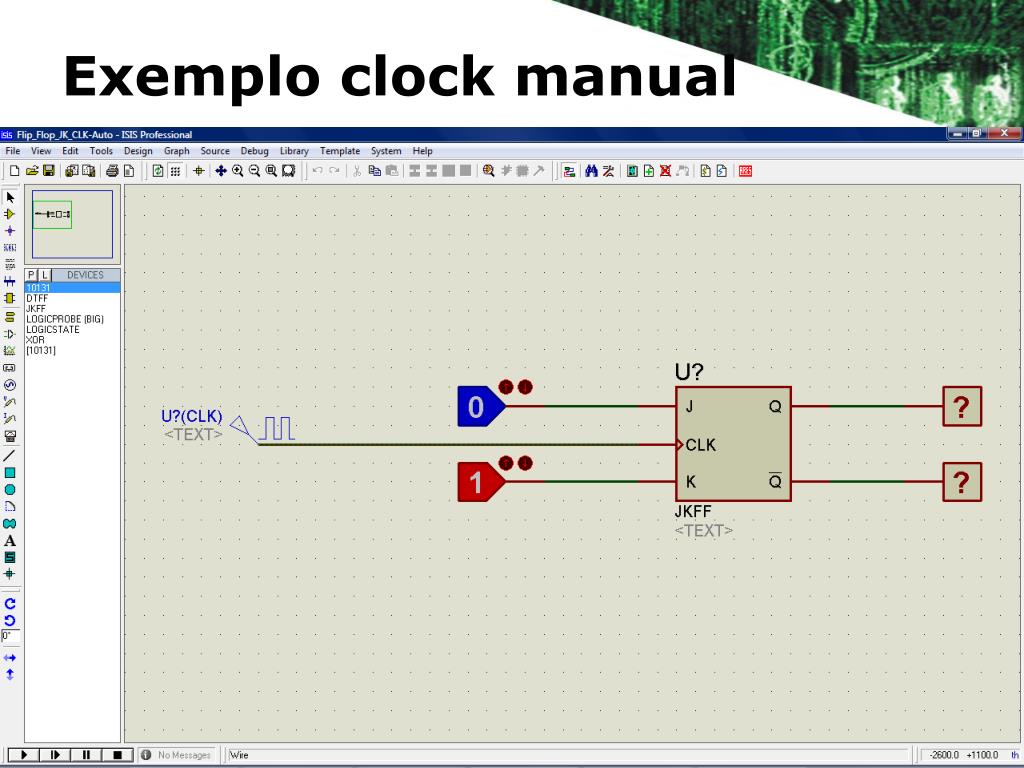

  9. Exemplo clock manual

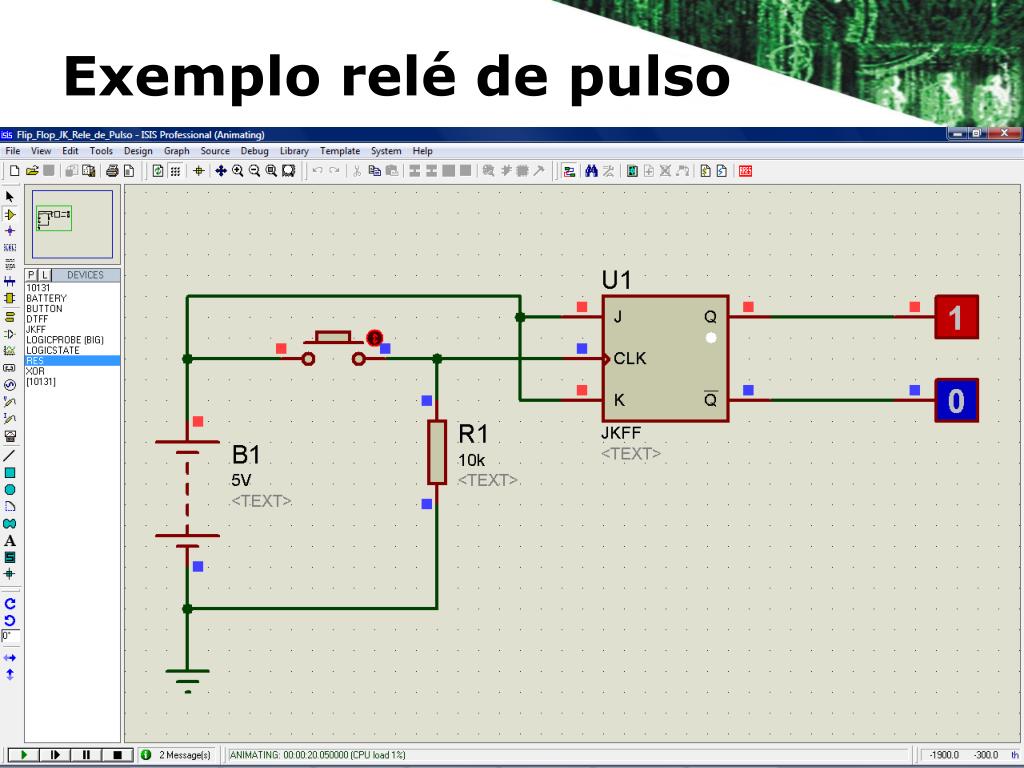

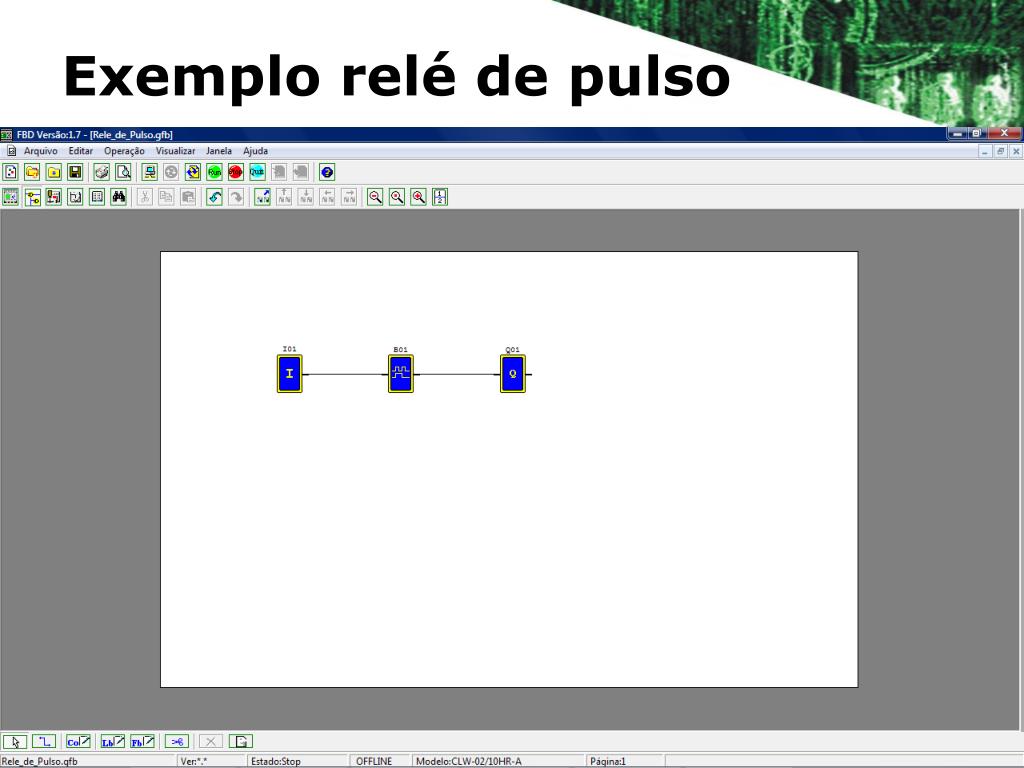

  10. Exemplo relé de pulso

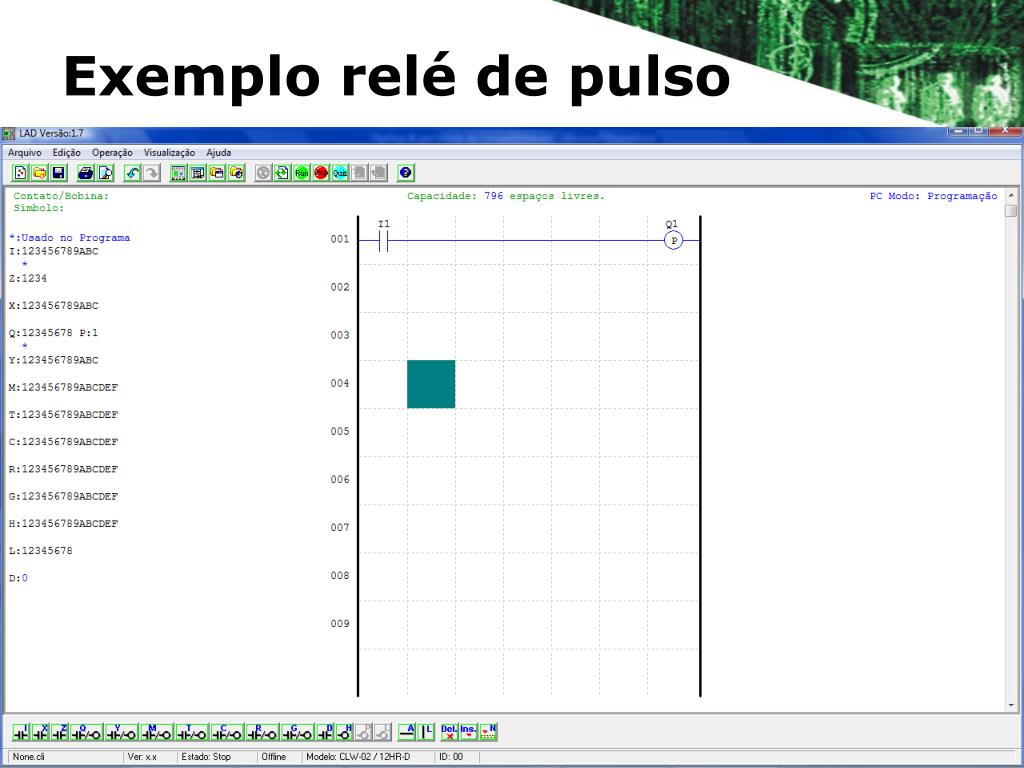

  11. Exemplo relé de pulso

  12. Exemplo relé de pulso

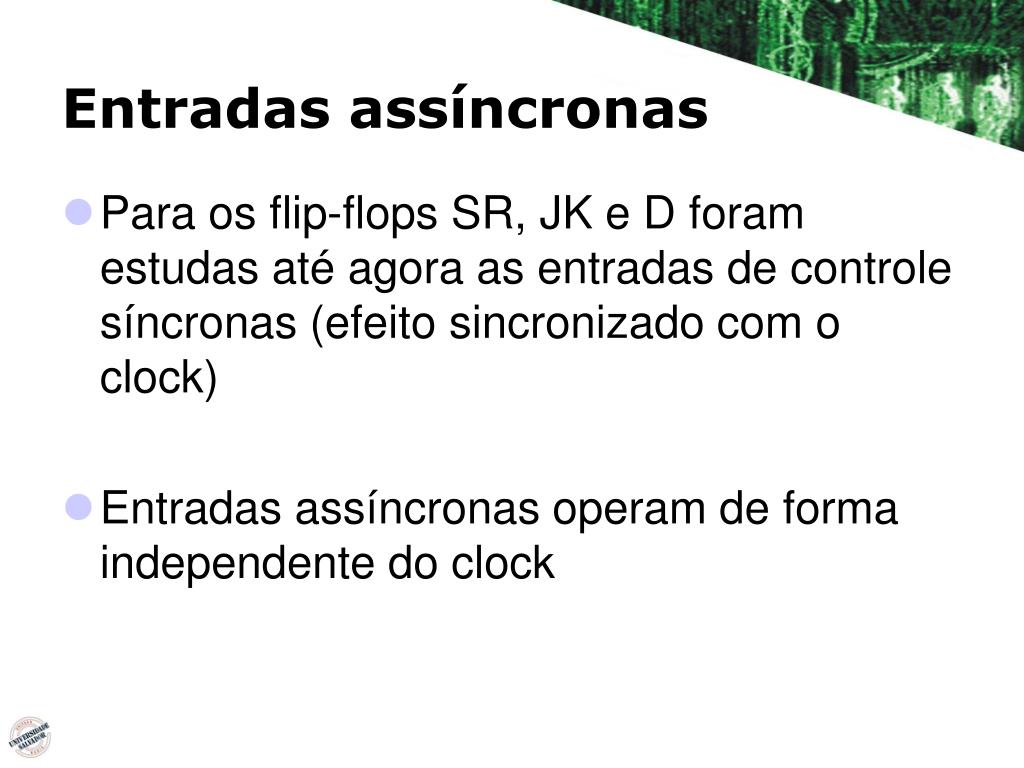

  13. Entradas assíncronas • Para os flip-flops SR, JK e D foram estudas até agora as entradas de controle síncronas (efeito sincronizado com o clock) • Entradas assíncronas operam de forma independente do clock

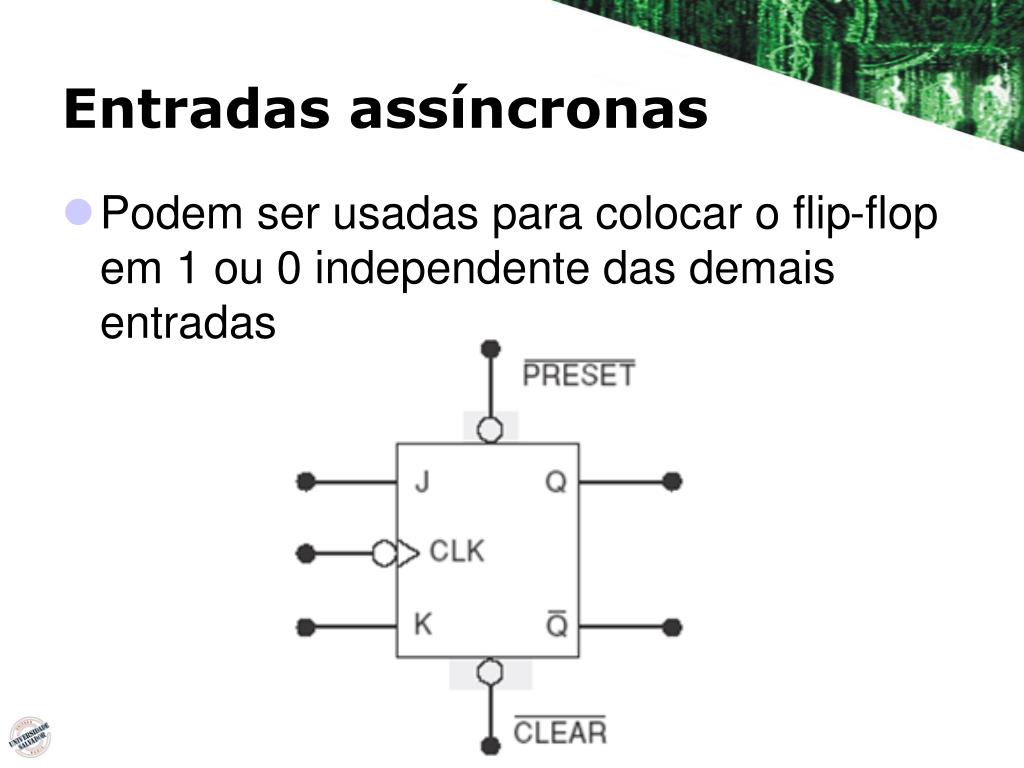

  14. Entradas assíncronas • Podem ser usadas para colocar o flip-flop em 1 ou 0 independente das demais entradas

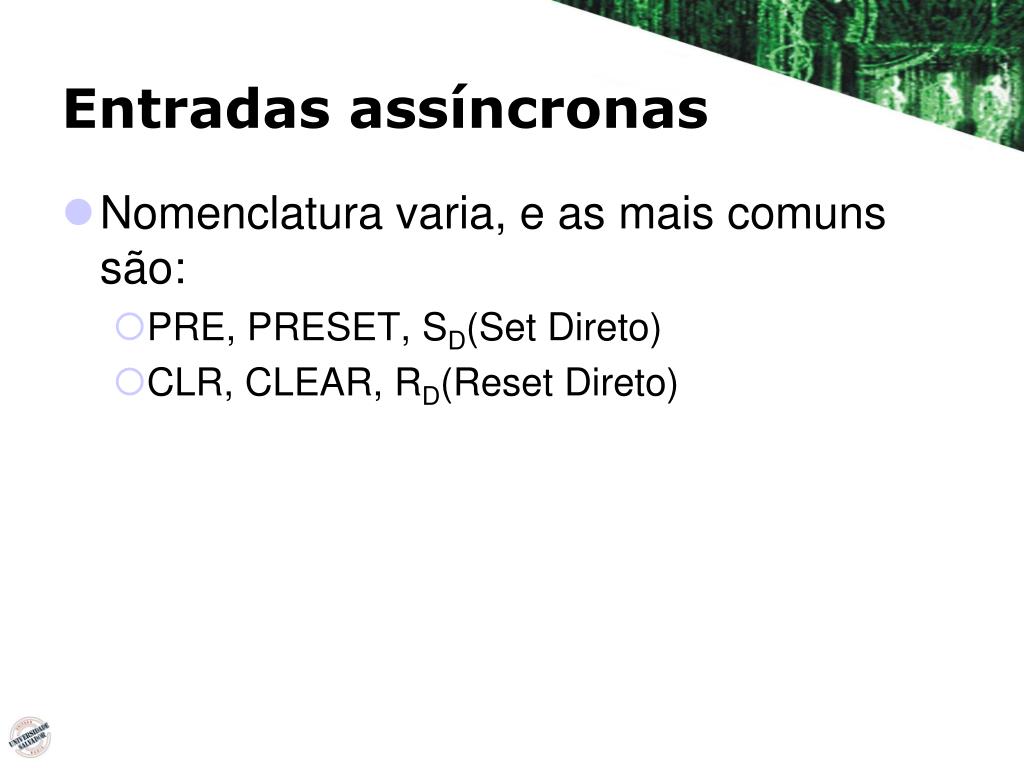

  15. Entradas assíncronas • Nomenclatura varia, e as mais comuns são: • PRE, PRESET, SD(Set Direto) • CLR, CLEAR, RD(Reset Direto)

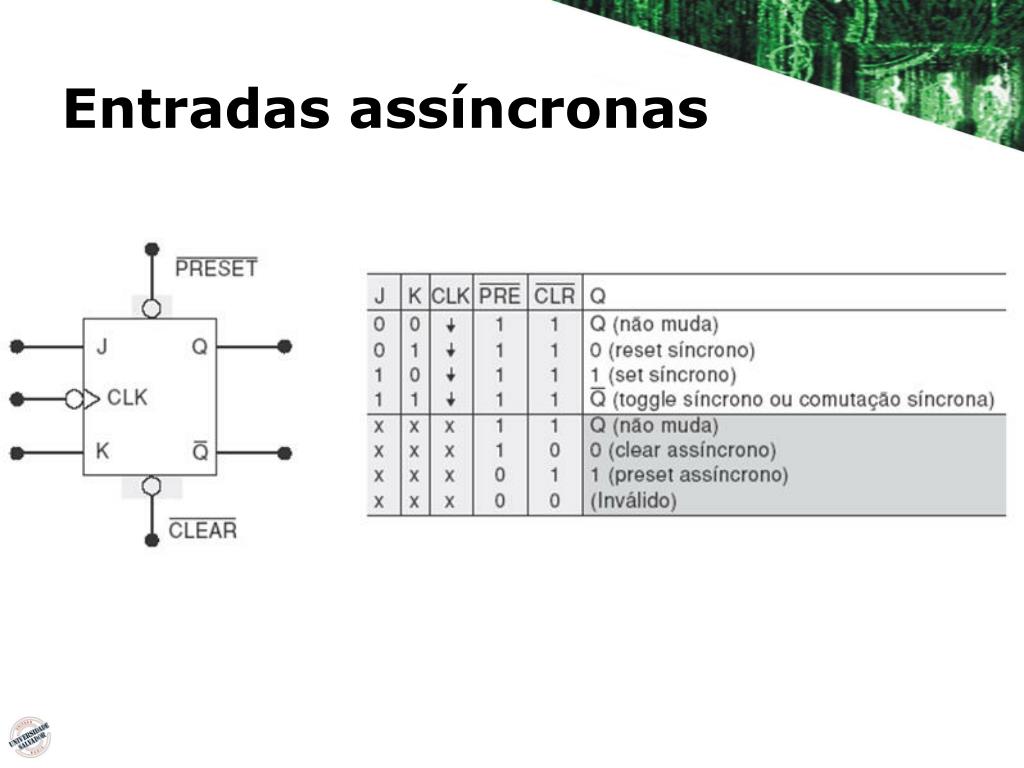

  16. Entradas assíncronas

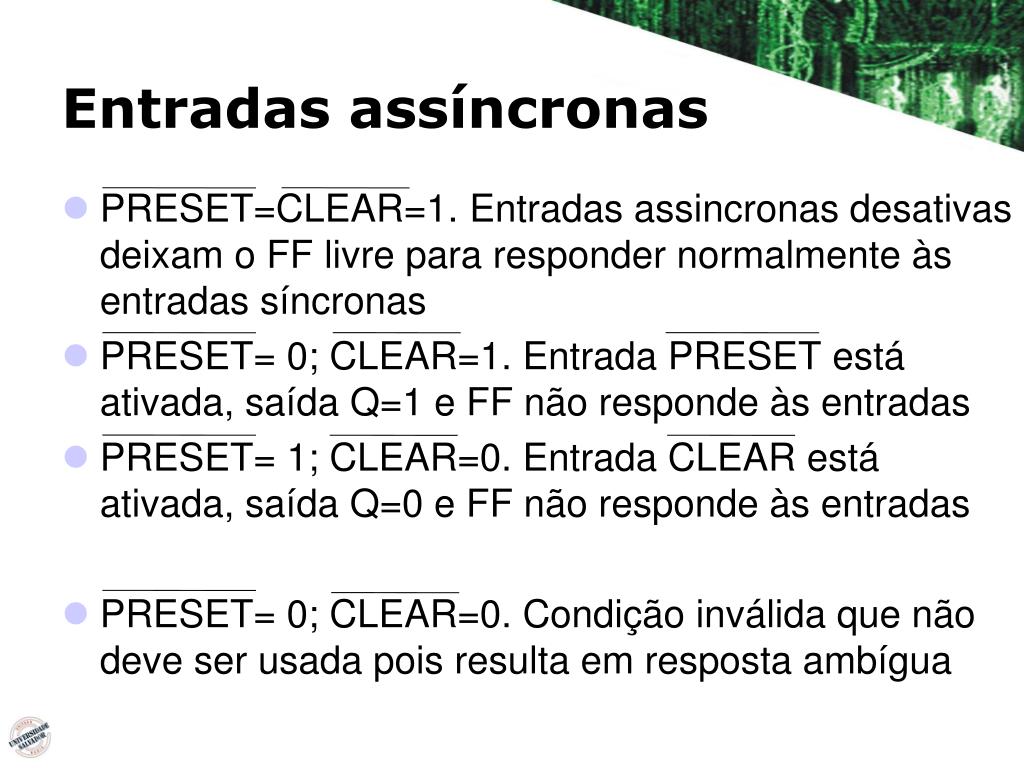

  17. Entradas assíncronas • PRESET=CLEAR=1. Entradas assincronas desativas deixam o FF livre para responder normalmente às entradas síncronas • PRESET= 0; CLEAR=1. Entrada PRESET está ativada, saída Q=1 e FF não responde às entradas • PRESET= 1; CLEAR=0. Entrada CLEAR está ativada, saída Q=0 e FF não responde às entradas • PRESET= 0; CLEAR=0. Condição inválida que não deve ser usada pois resulta em resposta ambígua

  18. Dúvidas? • Victory Fernandes • E-mail: victoryfernandes@yahoo.com.br • Site: www.tkssoftware.com/victory

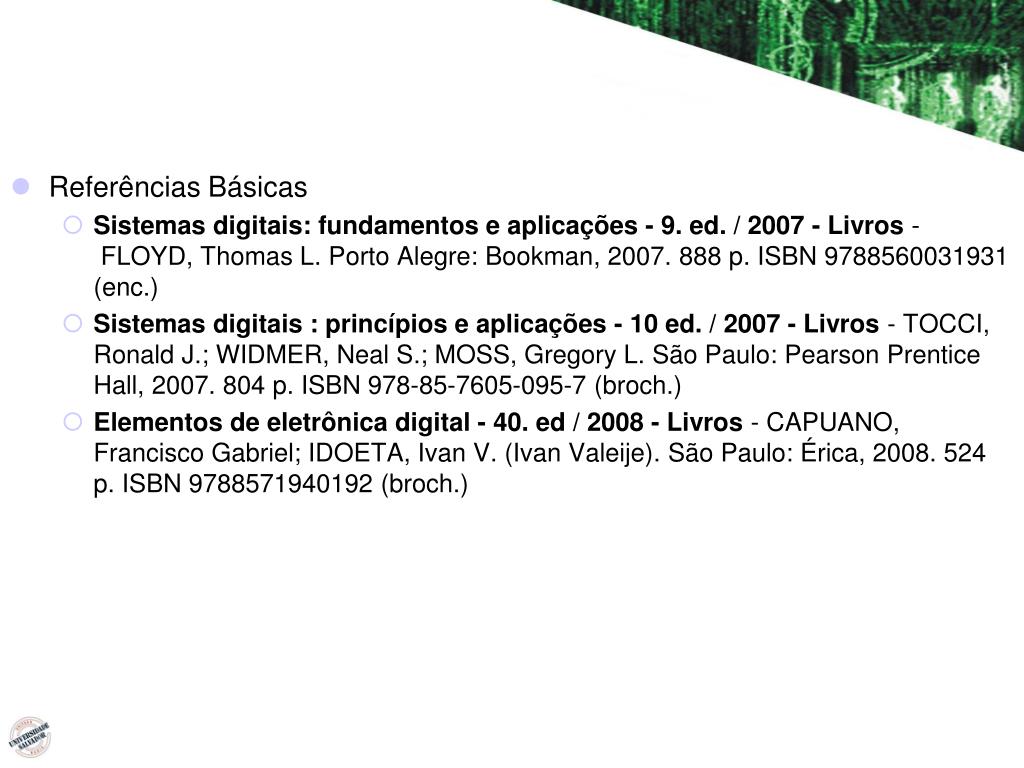

  19. Referências Básicas • Sistemas digitais: fundamentos e aplicações - 9. ed. / 2007 - Livros - FLOYD, Thomas L. Porto Alegre: Bookman, 2007. 888 p. ISBN 9788560031931 (enc.) • Sistemas digitais : princípios e aplicações - 10 ed. / 2007 - Livros - TOCCI, Ronald J.; WIDMER, Neal S.; MOSS, Gregory L. São Paulo: Pearson Prentice Hall, 2007. 804 p. ISBN 978-85-7605-095-7 (broch.) • Elementos de eletrônica digital - 40. ed / 2008 - Livros - CAPUANO, Francisco Gabriel; IDOETA, Ivan V. (Ivan Valeije). São Paulo: Érica, 2008. 524 p. ISBN 9788571940192 (broch.)

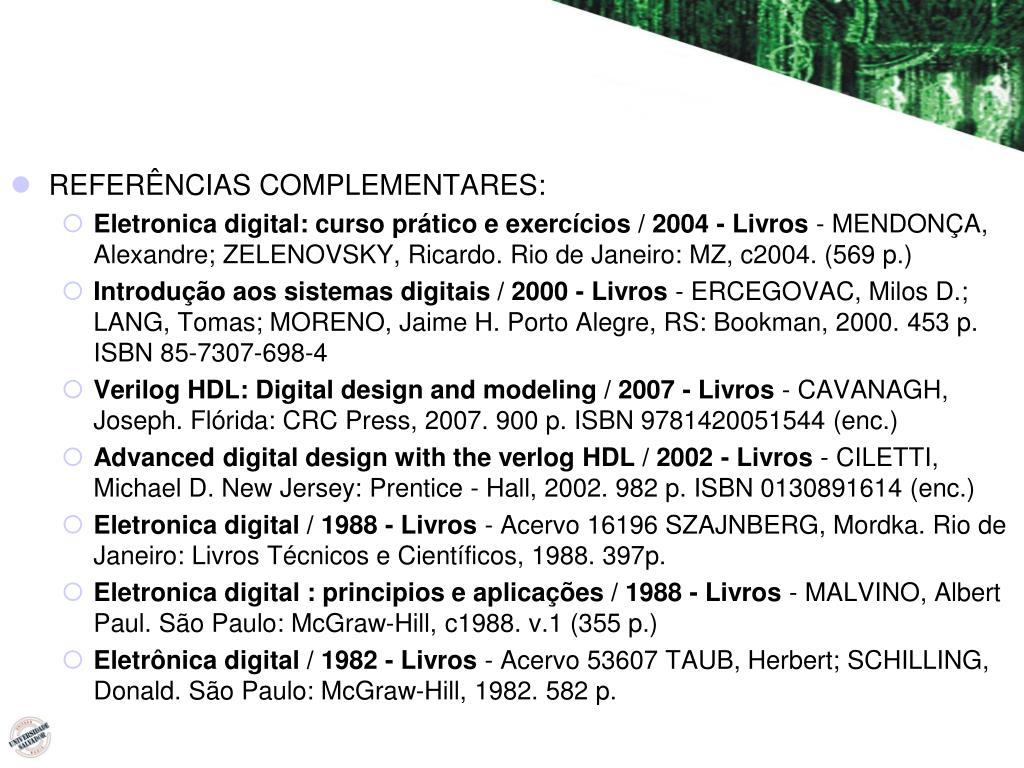

  20. REFERÊNCIAS COMPLEMENTARES: • Eletronica digital: curso prático e exercícios / 2004 - Livros - MENDONÇA, Alexandre; ZELENOVSKY, Ricardo. Rio de Janeiro: MZ, c2004. (569 p.) • Introdução aos sistemas digitais / 2000 - Livros - ERCEGOVAC, Milos D.; LANG, Tomas; MORENO, Jaime H. Porto Alegre, RS: Bookman, 2000. 453 p. ISBN 85-7307-698-4 • Verilog HDL: Digital design and modeling / 2007 - Livros - CAVANAGH, Joseph. Flórida: CRC Press, 2007. 900 p. ISBN 9781420051544 (enc.) • Advanced digital design with the verlog HDL / 2002 - Livros - CILETTI, Michael D. New Jersey: Prentice - Hall, 2002. 982 p. ISBN 0130891614 (enc.) • Eletronica digital / 1988 - Livros - Acervo 16196 SZAJNBERG, Mordka. Rio de Janeiro: Livros Técnicos e Científicos, 1988. 397p. • Eletronica digital : principios e aplicações / 1988 - Livros - MALVINO, Albert Paul. São Paulo: McGraw-Hill, c1988. v.1 (355 p.) • Eletrônica digital / 1982 - Livros - Acervo 53607 TAUB, Herbert; SCHILLING, Donald. São Paulo: McGraw-Hill, 1982. 582 p.
