11 장 데이터 링크 프로토콜

11 장 데이터 링크 프로토콜. 11.1 비동기 프로토콜 11.2 동기 프로토콜 11.3 문자 - 중심 프로토콜 11.4 비트 - 중심 프로토콜 11.5 요약. 데이터 링크 프로토콜. 데이터 링크 프로토콜 데이터 링크 층 구현에 사용된 규약. 데이터 링크 프로토콜. 데이터 링크 프로토콜 비동기 프로토콜 비트 스트림에 있는 각 문자를 독립적으로 다룸 동기 프로토콜 전체 비트 스트림을 같은 크기의 문자들로 나누어 처리. 11.1 비동기 프로토콜.

auryon
Télécharger la présentation

11 장 데이터 링크 프로토콜

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

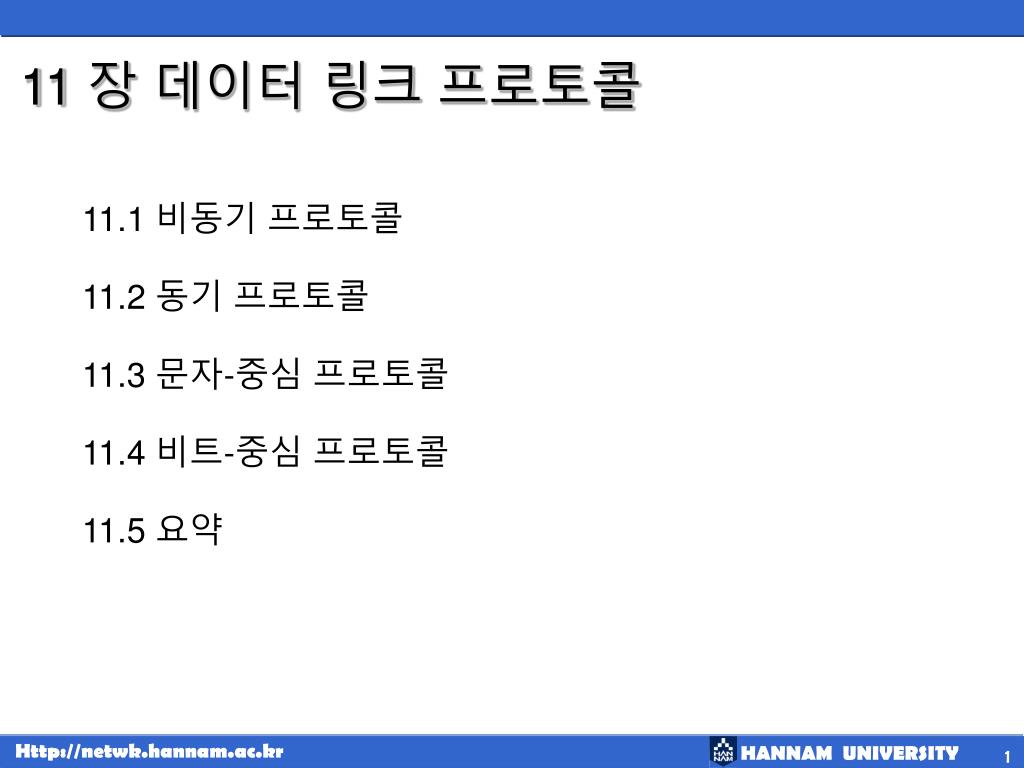

  1. 11 장 데이터 링크 프로토콜 11.1 비동기 프로토콜 11.2 동기 프로토콜 11.3 문자-중심 프로토콜 11.4 비트-중심 프로토콜 11.5 요약

  2. 데이터 링크 프로토콜 • 데이터 링크 프로토콜 • 데이터 링크 층 구현에 사용된 규약

  3. 데이터 링크 프로토콜 • 데이터 링크 프로토콜 • 비동기 프로토콜 • 비트 스트림에 있는 각 문자를 독립적으로 다룸 • 동기 프로토콜 • 전체 비트 스트림을 같은 크기의 문자들로 나누어 처리

  4. 11.1 비동기 프로토콜 • 주로 모뎀에서 사용하며, 시작과 정지 비트, 문자 사이에 가변 길이 갭을 가짐

  5. 비동기 프로토콜(계속) • Xmodem • Ward christiansen에 의해 PC간의 전화선 통신을 위한 파일 전송 프로토콜 설계(1979) • 반이중 stop-and-wait ARQ 프로토콜

  6. 비동기 프로토콜(계속) • XMODEM 프레임

  7. 비동기 프로토콜(계속) • XMODEM 프레임 • SOH(헤더 시작) : 1 바이트 • 헤더 : 2 바이트(순서 번호, 순서번호 유효성 검사) • 데이터(Binary, ASCII, Boolean, Text 등) : 128 바이트 • CRC : 데이터 필드 오류 검사

  8. 비동기 프로토콜(계속) • YMODEM • XMODEM과 유사한 프로토콜 • 데이터 단위 : 1024 바이트 • 2개의 CAN은 전송을 정지하기 위해 송신된다 • ITU-T CRC-16은 오류 검사용 • 다중 파일을 동시에 전송 가능

  9. 비동기 프로토콜(계속) • ZMODEM • XMODEM과 YMODEM의 특징을 조합한 새로운 프로토콜 • BLAST(Blocked Asynchronous Transmission) • 슬라이딩 윈도우 흐름 제어를 이용한 전이중 방식 • Kermit • 콜롬비아 대학에서 개발 • 가장 많이 사용되고 있는 비동기 프로토콜

  10. 11.2 동기 프로토콜 • LAN, MAN, WAN에서 사용

  11. 동기 프로토콜(계속) • 문자-중심 프로토콜 • 프레임 또는 패킷을 문자의 연속으로 해석 • 비트-중심 프로토콜 • 프레임 또는 패킷을 비트의 연속으로 해석

  12. 11.3 문자-중심 프로토콜 • 비트-중심 프로토콜보다 비효율적이므로 오늘날 거의 사용되지 않는다 • BSC(Binary synchronous communication)

  13. 문자-중심 프로토콜(계속) • BSC(Binary Synchronous Communication) • IBM에 의해 1964년에 설계 • 점-대-점과 다중점 구성에 사용 가능 • stop-and-wait ARQ 흐름 제어와 오류 수정을 이용한 반이중 전송을 지원 • 전이중 전송 또는 슬라이딩 윈도우 프로토콜은 지원하지 않는다

  14. 문자-중심 프로토콜(계속) • BSC 프로토콜 제어문자 Character ASCII Code Function Good even frame received or ready to receive Good odd frame received Data transparency maker Request for a response Sender terminating End of transmission block; ACK required End of text in a message End of intermediate block in a multiblock transmission Bad frame received nothing to send Filler character Urgent message from receiver Header information beings Text beings Alerts receiver to incoming frame Sender is pausing but not relinquishing the line Good frame received but not ready to receive more ACK 0 ACK 1 DLE ENQ EOT ETB ETX ITB NAK NUL RVI SOH STX SYN TTD WACK DLE and 0 DLE and 1 DLE ENQ EOT ETB ETX US NAK NULL DLE and < SOH STX SYN STX and ENQ DLE and ;

  15. 문자-중심 프로토콜(계속) • ASCII 코드 • 모든 시스템이 제어문자를 단일 문자로 표현할 수 없다. 대부분의 경우 제어 문자는 둘 또는 세 개의 문자로 표현된다(표 1.1 참조)

  16. 문자-중심 프로토콜(계속) • BSC 프레임

  17. 문자-중심 프로토콜(계속) • 데이터 프레임

  18. 문자-중심 프로토콜(계속) • 헤더 프레임

  19. 문자-중심 프로토콜(계속) • 다중블럭 프레임 • 메시지 텍스트를 여러 개의 블록으로 나누어 전송

  20. 문자-중심 프로토콜(계속) • 다중 프레임 전송

  21. 문자-중심 프로토콜(계속) • 제어 프레임 • 명령어 전송에 사용

  22. 문자-중심 프로토콜(계속) • 제어 프레임 • 3가지의 목적에 사용 • 연결 확립(establishing connections) • 데이터 전송시 흐름 유지 및 오류 제어 • 연결 해제(terminating connection)

  23. 문자-중심 프로토콜(계속) • 제어 프레임

  24. 문자-중심 프로토콜(계속) • 데이터 투명성 • 데이터에 들어 있는 제어문자를 실제 제어문자로 인식하지 못하도록 비트 스터핑(bit stuffing) 이용

  25. 11.4 비트-지향 프로토콜 • 보다 짧은 프레임에 많은 정보를 전송 • 문자-중심 프로토콜에 있는 투명성 문제 해결

  26. 비트-지향 프로토콜(계속) • SDLC(Synchronous Data Link Control) • IBM에 의해 1975년에 개발 • HDLC(High-Level Data Link Control) • ISO에 의해 1979년에 개발 • LAPs(LAPS, LAPD, LAPM, LAPX, etc) • ITU-T에 의해 1981년 이후로 개발되어 왔음 • PPP, frame relay • ITU-T와 ANSI에 의해 개발

  27. 비트-지향 프로토콜(계속) • HDLC • 모든 비트-중심 프로토콜은 ISO에서 규정한 상위-레벨 데이터 링크 제어와 연관됨 • HDLC은 점-대-점과 다중점 구성에서 반이중과 전이중 모드를 지원 • HDLC는 지국의 형태, 구성, 응답 모드에 따라 구분

  28. 비트-지향 프로토콜(계속) • 지국의 종류(Station Types) • 주국(primary) : 명령을 전송 • 종국(secondary) : 응답을 전송 • 혼합국(combined) : 명령과 응답을 전송

  29. 비트-지향 프로토콜(계속) • 구성 • 링크상의 하드웨어 장치의 관계

  30. 비트-지향 프로토콜(계속) • 통신 모드 • 누가 링크를 제어하는가? • NRM(Normal Response Mode) • ARM(Asynchronous Response Mode) • ABM(Asynchronous Balanced Mode)

  31. 비트-지향 프로토콜(계속) • NRM(Normal Response Mode) • 표준 주-종 관계 • 종국 장치는 전송하기 전에 주국의 허가를 받아야 한다

  32. 비트-지향 프로토콜(계속) • ARM(Asynchronous Response Mode) • 종국은 채널이 휴지상태 일 때, 주국의 허가 없이 전송을 초기화한다 • 어떠한 방법으로도 주-종국의 관계는 바뀌어지지 않는다

  33. 비트-지향 프로토콜(계속) • ABM(Asynchronous Balanced Mode) • 모든 국이 동일하다. 그러므로 점-대-점의 연결된 혼합국만 사용된다 • 혼합국은 허가 없이 다른 혼합국과 전송을 초기화 한다

  34. 비트-지향 프로토콜(계속) • HDLC 모드

  35. 비트-지향 프로토콜(계속) • 프레임 • I( Information ) 프레임 • 사용자 데이터와 사용자 데이터와 관계된 제어 정보 전송에 사용 • S( Supervisory ) 프레임 • 데이터 링크 층 제어와 에러 제어 등과 같은 제어 정보 전송에 사용 • U( Unnumbered) 프레임 • 시스템 관리를 위한 예약용

  36. 비트-지향 프로토콜(계속) • HDLC 프레임 유형

  37. 비트-지향 프로토콜(계속) • 프레임 • 6개 필드로 구성 • 시작 플래그(beginning flag) • 주소(address) • 제어(control ) • 정보(information) • FCS(Frame Check Sequence) • 끝 플래그(ending flag)

  38. 비트-지향 프로토콜(계속) • 플래그 필드 • 수신자를 위한 동기 패턴으로 제공

  39. 비트-지향 프로토콜(계속) • 비트 스터핑(Bit stuffing) • 수신자가 플래그와 데이터를 혼동하지 않게 하기위해 전송되는 데이터 중에서 1이 연속으로 5번 오면 0을 추가

  40. 비트-지향 프로토콜(계속) • HDLC에서 비트 스터핑

  41. 비트-지향 프로토콜(계속) • 주소 필드 • 프레임 발신지나 목적지인 종국의 주소를 포함한다

  42. 비트-지향 프로토콜(계속) • 제어 필드

  43. 비트-지향 프로토콜(계속) • HDLC에서 Poll/Final 필드 • Poll/Final 비트 : 1인 경우만 유효

  44. 비트-지향 프로토콜(계속) • 정보 필드

  45. 비트-지향 프로토콜(계속) • 피기백킹(Piggybacking) • 송신 데이터와 수신 데이터에 대한 응답을 한 프레임에 조합하는 것

  46. 비트-지향 프로토콜(계속) • FCS 필드

  47. 비트-지향 프로토콜(계속) • 프레임에 관한 심화연구 • 프레임 • 확인 응답, 흐름 제어, 오류 제어용으로 사용

  48. 비트-지향 프로토콜(계속) • RR(Receive Ready) • 확인응답(ACK) • Poll • Poll에 대한 부정적 응답 • Select에 대한 긍정적 응답

  49. 비트-지향 프로토콜(계속) • RNR(Receive Net ready) • ACK • Select • Select에 대한 부정적 응답 • REJ(Reject) • SREJ(Selective-reject)

  50. 비트-지향 프로토콜(계속) • poll과 select에서 P/F 비트 용도
