  1. SENSOR ALIRAN Kelompok : TOEJOEH Oleh : Monna Rozana TK/30471 Sisca Dina NN TK/30487 Astuti Mahardika TK/30881 Dosen pengampu : Bapak Ir. Agus Arif ,M.T

  2. Pengantar Sensor aliran : mengukur jumlah dari material fluida yg melewati sebuah titik pada suatu waktu. Material tersebut biasanya gas atau cairan yang lewat pada sebuah pipa tertutup atau terbuka.

  3. Jenis sensor aliran Kelompok sensor aliran: 1. pressure-based flow sensors 2. turbine flow sensors 3. magnetic flowmeters

  4. Jenis sensor aliran (1) 1. Pressure-based flow sensors (berdasarkanperbedaantekanan) a. Orifice plate Pembatas(penghalang) sederhanadidalampipamenyebabkantekananjatuhpadaaliran. Sepertipada resistor yang menyebabkanterjadinyateganganjatuhpadarangkaian. b.Venturi Penyempitanbertahappadapipamenyebabkankecepatanfluidameningkat. Daerah yang memilikikecepatantinggiakanmemilikitekananrendah. Aliransebandingdenganperbedaantekanannya. Sensor inicenderungmenjagaaliran agar laminer (halus), tapi orifice danventurimenyebabkantekananjatuhpadapipadimanamungkintidakdapatdisetujui. c.Pitot tube

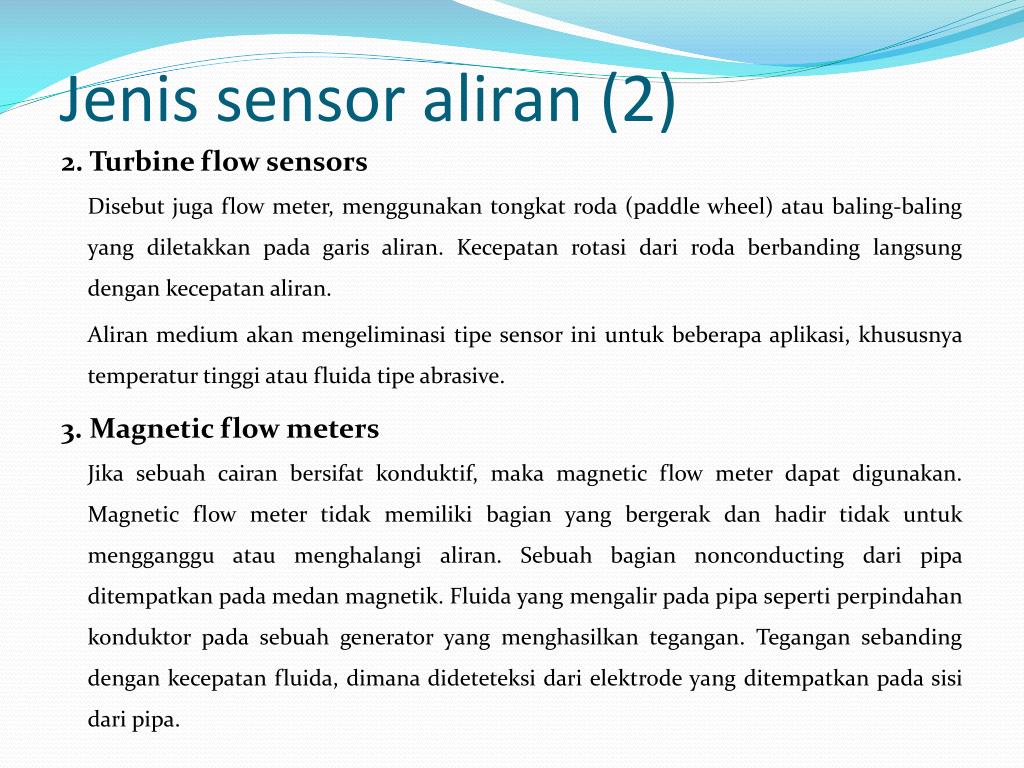

  5. Jenis sensor aliran (2) 2. Turbine flow sensors Disebutjuga flow meter, menggunakantongkatroda (paddle wheel) atau baling-baling yang diletakkanpadagarisaliran. Kecepatanrotasidarirodaberbandinglangsungdengankecepatanaliran. Aliran medium akanmengeliminasitipe sensor iniuntukbeberapaaplikasi, khususnyatemperaturtinggiataufluidatipe abrasive. 3. Magnetic flow meters Jikasebuahcairanbersifatkonduktif, maka magnetic flow meter dapatdigunakan. Magnetic flow meter tidakmemilikibagian yang bergerakdanhadirtidakuntukmenggangguataumenghalangialiran. Sebuahbagiannonconductingdaripipaditempatkanpadamedanmagnetik. Fluida yang mengalirpadapipasepertiperpindahankonduktorpadasebuah generator yang menghasilkantegangan. Tegangansebandingdengankecepatanfluida, dimanadideteteksidarielektrode yang ditempatkanpadasisidaripipa.

  6. Pipa pitot (pitot tube) • Pitot tube ialahpipaterbukakecildimanapermukaannyabersentuhanlangsungdenganaliran.Terdiridari 2 pipa, yaitu : • Static tube (untukmengukurtekananstatis) • Pipainimembukasecarategaklurussampaikealiransehinggadapatdiketahuitekananstatisnya. • Impact/stagnation tube (untukmengukurtekananstagnasi = velocity head) • Impact pressure selalulebihbesardaripada static pressure danperbedaanantarakeduatekananinisebandingdengankecepatan.

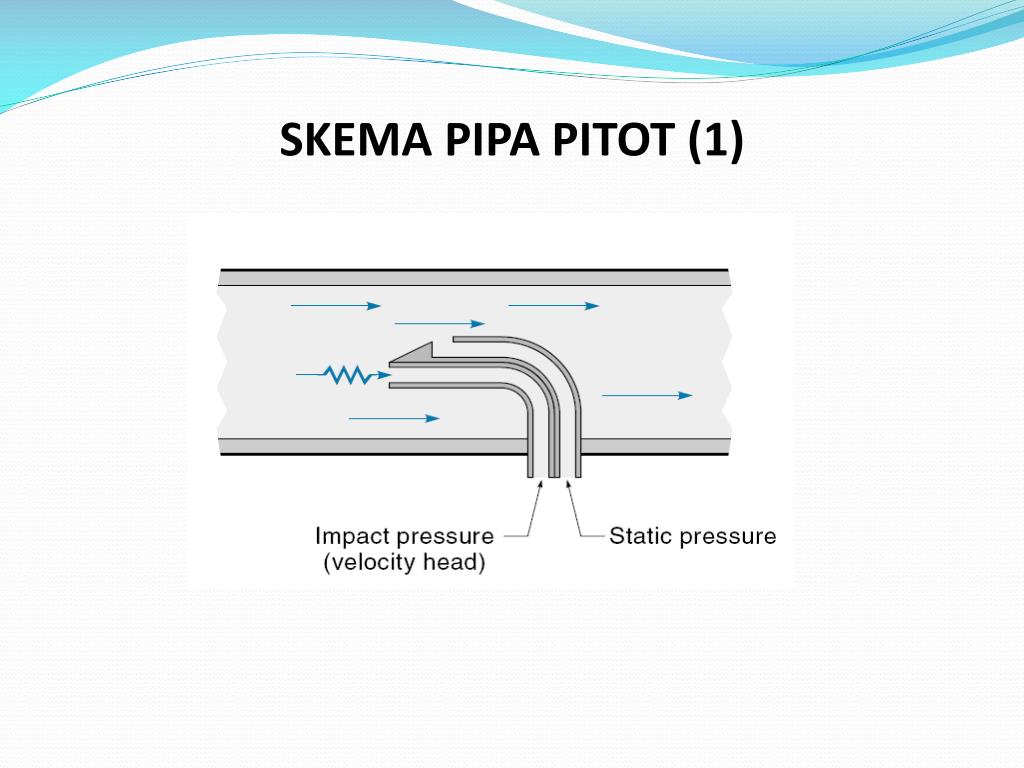

  7. SKEMA PIPA PITOT (1)

  8. SKEMA PIPA PITOT (2)

  9. Cara kerjapitot tube : • Pipa yang mengukurtekananstatisterletaksecara radial padabatang yang dihubungkanke manometer (pstat) • Tekananpadaujungpipadimanafluidamasukmerupakantekananstagnasi(p0) • Keduapengukurantekanantersebutdimasukkandalampersamaan Bernoulli untukmengetahuikecepatanalirannya • Sulituntukmendapathasilpengukurantekananstagnasisecaranyatakarenaadanyafriksipadapipa. Hasilpengukuranselalulebihkecildarikenyataanakibatfaktor C (friksiempirik) P0 = stagnation pressure Pstat = static pressure • Prinsipdaripitot tube : • Energikinetikdikonversikanmenjadi static pressure head.

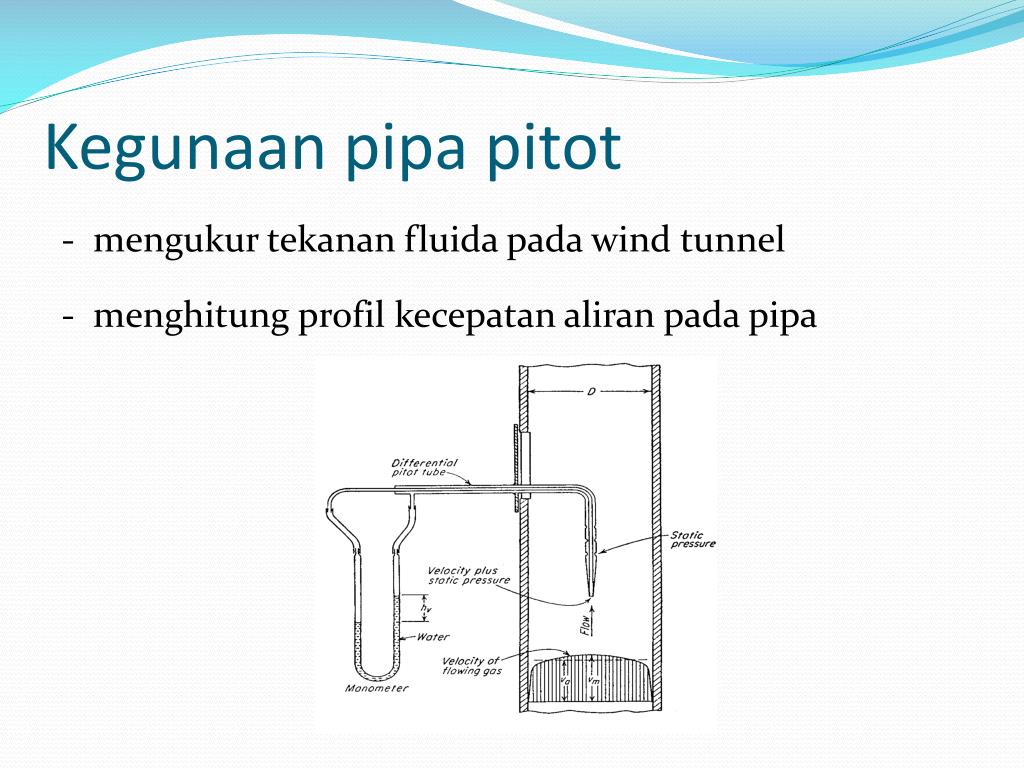

  10. Kegunaan pipa pitot - mengukur tekanan fluida pada wind tunnel - menghitung profil kecepatan aliran pada pipa

  11. V 1 z1-z2 2 l y KegunaanPipapitot (2)

  12. Aplikasi pipa pitot • Mengukur kecepatan pada pesawat (airspeed) • Altimeter pesawat • Mengukur tekanan fluida pada wind tunnel (terowongan angin)

  13. Kelebihan dan Kekurangan Kelebihan : • Susunansederhana • Relatifmudahdanmurah • Tidakperluadanyakalibrasi • Pressure drop alirankecil Kekurangan : • Keakuratanrendahuntukbeberapaaplikasi • Pipaharuslurusdengankecepatanaliranuntukmendapatkanhasil yang baik

  14. Kesimpulan • Sensor aliran berfungsi untuk mengukur jumlah dari material fluida yang melewati sebuah titik pada suatu waktu dalam pipa • Jenis sensor aliran ada 3 yaitu : pressure-based flow sensors, turbine flow sensors, dan magnetic flowmeters • Pitot tube merupakan sensor aliran jenis pressure-based flow sensors. Sensor ini menggunakan prinsip perbedaan tekanan untuk mengetahui kecepatan aliran dengan persamaan Bernoulli.
