  1. ARC,AAD BY NURUL UMMI, MT

  2. PusatKegiatan • Pusatkegiatanadalahistilah yang digunakanuntukmenunjukkanadanyasuatukegiatantertentuyang memerlukanruangankhusus • Contohpusatkegiatan: Rumah: Restoran: Pabrikmanufaktur : • Garasi- Tempatparkir - Penerimaan • Dapur- Pintumasuk- Gudang • Ruangmakan - Ruangmakan - R. Permesinan • Ruangtamu - Ruangistirahat - R. Assembly • Ruangkeluarga- Ruangmakankhusus - Inspeksi • Teras - Dapur - Kantin • Kamartidur - Penerimaan- Locker • Gudang - Tempatsampah- P3K • WC - Kantor • Kamarmandi- Pengiriman • Parkir- R. Maintenance

  3. Receiving Kegiatandiruang Receiving : • Menurunkanbarangdarialatangkut • Membongkarpetikemaspengiriman • Memilahbarang • Memeriksafakturpenerimaan • Mencatatkerusakanbarang • Mengirimbarangkegudang. Sehinggadidalamruang receiving harusdipertimbangkanruanganuntuk : • Prosesbongkarmuatantruk • Daerah penumpukanbarangdanpemilahan • Ruanguntukkendaraan material handling • Kantor untukprosesadministrasi.

  4. Berikutadalahbeberapaukurantrukdanlebar dock yang dibutuhkan: PanjangTruk (m) LebarDokuntukposisi 90° (m) 12 3 12 3,6 12 4,2 13,5 3 13,5 3,6 13,5 4,2 15 3 15 3,6 Sumber : Apple, 1990

  5. Gambar Skema Ruangan Bongkar Muat Truk Sumber : Apple, 1990

  6. Parkir Parkirdiperuntukanbagikaryawan, tamudankendaraan yang membawabahanbakuatauprodukjadi. Model parkirmobilada yang lurusdengansudut 90danadadenganposisi miring membentuksudut 0 – 80. Posisimobil yang diparkirlurus 90akanmembutuhkanruanganparkir yang lebihkecilpadajumlahmobil yang samadibandingkandenganposisiparkir miring. Tetapiposisi 90membutuhkanlebarjalan yang lebihbesaruntukmemudahkankeluarmasukmobilkelokasiparkir. Padagambarberikutdiberikanukurandanskemaposisiparkir 90dan 60.

  7. Toilet Standarjumlah toilet untukindustrimanufaktur : JumlahkaryawanJumlah Toilet 1-15 1 16 – 35 2 36 – 55 3 56 – 80 4 81 – 110 5 111 – lebihtambahan1 untuksetiap 40 pegawai Sumber: Thompkins, 2003

  8. Kantor • Tipetataletakkantoradatiga : 1. Open Office, merupakansaturuangan yang luasmenampungbanyakorang. Keuntungandankekurangandaripenerapan open office adalah : • Memudahkankomunikasidanpenglihatan • Kemudahandalammenggunakanfasilitasbersama • Luaslantai yang dibutuhkanlebihsedikit • Biayaenergi AC danpeneranganlebihsedikit • Fungsipengawasanterhadapbawahanlebihbaik • Perubahantataletakdapatdilakukanlebihmudah • Kurangnyaleleluasaanpribadi • Kebisinganmenjadimasalhutama

  9. 2. Conventional Office, merupakankebalikandari open office setiapruanganmemilikiperabotansendiri, empatdindingdansebuahpintu. Dalamsebuahruanganbisasajaterdapatlebihdari 1 orangdanorang-oranginimenjalankanpekerjaan yang sama. KeuntungandankekurangandaripenerapanConventional office adalah : • Adabatas yang jelasantar status • Menghindariadanyakebisingan • Keleluasaanpribadi yang besar • Interaksisosialkurang • Kebutuhanluaslantailebihbesar

  10. 3. Modern Office, memungkinkan area pribadijikadiinginkantetapitetapmemperhatikankemudahanaksesantarpegawai. Ciri-cirinya : • Sekatantarruangantidaksampaiatas • Pemasanganmejadanperalatanmenggunakanruanganseminimmungkin, biasanyamenempelpadasekat • Instalasikomputer, listrik, dantelephonrapi

  11. Activity Relationship Chart (ARC) Merupakan peta yang menggambarkan tingkat atau derajat keterkaitan antar suatu pusat aktifitas dengan pusat aktifitas lainnya. Keterkaitan kegiatan yang terjadi dapat berupa : • Keterkaitan antara dua kegiatan produksi • Keterkaitan suatu aktivitas produksi dengan kegiatan tambahan atau pelayanan • Keterkaitan antara dua aktivitas pelayanan.

  12. Faktor-faktor yang mempengaruhi keterkaitan : • Tuntutan khusus dari departemen tertentu • Sifat/karakteristik bangunan : tipe, ukuran, jumlah lantai, lokasi tiang, lokasi pintu, arah perluasan. • Tapak bangunan : lokasi, topografi, ukuran, cuaca, orientasi bangunan, dll • Fasilitas luar : Alat angkut, parkir, keperluan umum, fasilitas lainnya. • Perluasan : Aliran produksi dimasa datang, gang (lokasi dan lebar), ruang tambahan, lokasi kegiatan yang mungkin berkembang. ARC berupa matriks koefisien yang terdiri atas dua bagian. Bagian atas menyatakan derajat kedekatan, bagian bawah menyatakan alasan.

  13. Derajatkedekatanantarasetiapkegiatan Alasan yang digunakan untuk setiap derajat kedekatan : Alasanpemisahanruangan : • Kotor - Getaran • Bising - Resikokeselamatanataukesehatan • Asap, debu - Menarik perhatian, mengganggu kegiatan • Bau - dll

  14. Diagram Alokasi Wilayah (Area Alocation Diagram atau AAD) Dasar yang digunakandalampenyusunan diagram alokasiwilayah (AAD),Dasar AAD adalahDiagramketerkaitankegiatan (ARD). AAD memuataliraninformasi, aliranpekerjasertaketerkaitanfisik; kebutuhanruangsetiappusatkegiatandisesuaikandengandimensiaslinya yang diperkecilmenggunakanskala. Diagram alokasiwilayahmenggambarkankebutuhanruangsecarakasar. AAD inidisusunsesuaidenganketerkaitan yang tepatsatusama lain sesuaidengankebutuhandanbatasan yang ada.

  15. Contoh Diagram KeterkaitanRuang

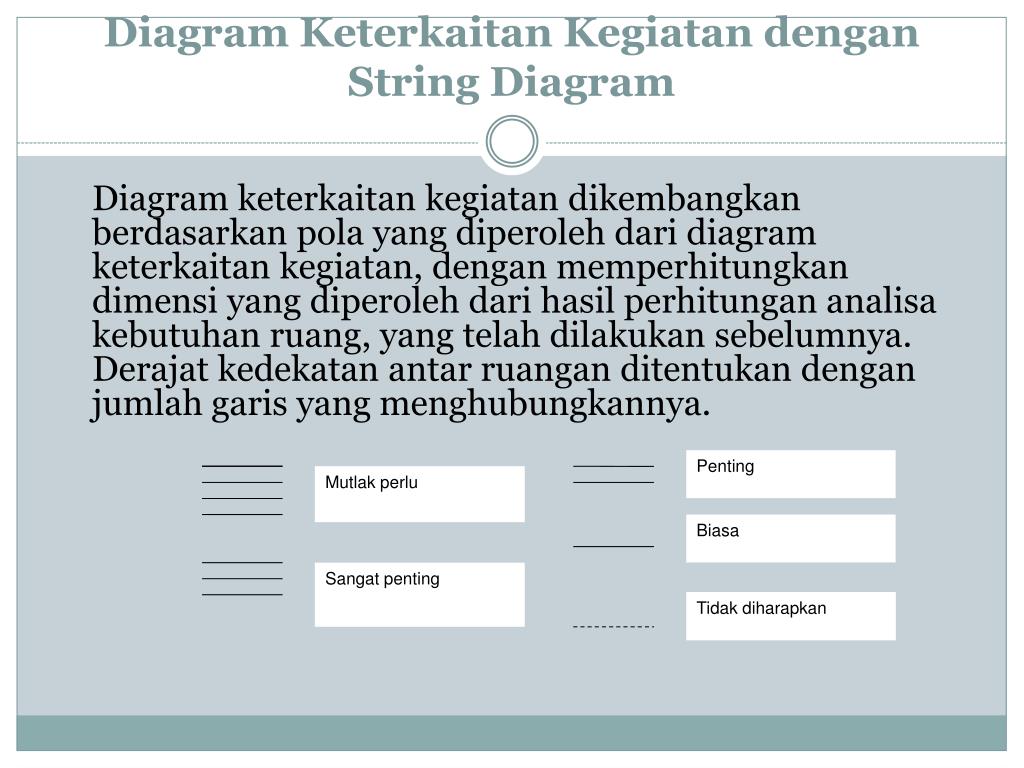

  16. Penting Mutlak perlu Biasa Sangat penting Tidak diharapkan Diagram KeterkaitanKegiatandengan String Diagram Diagram keterkaitankegiatandikembangkanberdasarkanpola yang diperolehdari diagram keterkaitankegiatan, denganmemperhitungkandimensi yang diperolehdarihasilperhitungananalisakebutuhanruang, yang telahdilakukansebelumnya. Derajatkedekatanantarruanganditentukandenganjumlahgaris yang menghubungkannya.

  17. 1 10,5m2 2 5m2 4 28, 3 m2 3 1,69m2 5 3m2 6 10,5m2 9 2,625m2 8 13,125m2 7 5,2m2 10 2,25m2 Contoh AAD String Diagram

  18. Thanks
