  1. Implementazione della modalità SplitMAC del protocollo CAPWAP Corso di Laurea Specialistica in Informatica A.A. 2011/2012 Relatore: Prof. Massimo Bernaschi Candidato: Sotiraq Sima

  2. Indice • Il protocollo CAPWAP • Modalità Operative per CAPWAP • Il Progetto OpenCAPWAP • Mac80211 e Hostapd • Disegno della modalità SplitMAC • Risultati di Test • Sviluppi futuri Sotiraq Sima Pag.1/15

  3. Il protocollo CAPWAP • Configurazione/Mantenimento dei AP • Assegnazione dei canali Radio • Sicurezza • QoS AttivitàManuale Administrator Administrator Protocollo Propriettario AttivitàManuale Compiti del amministratore della rete Sotiraq Sima Pag.2/15

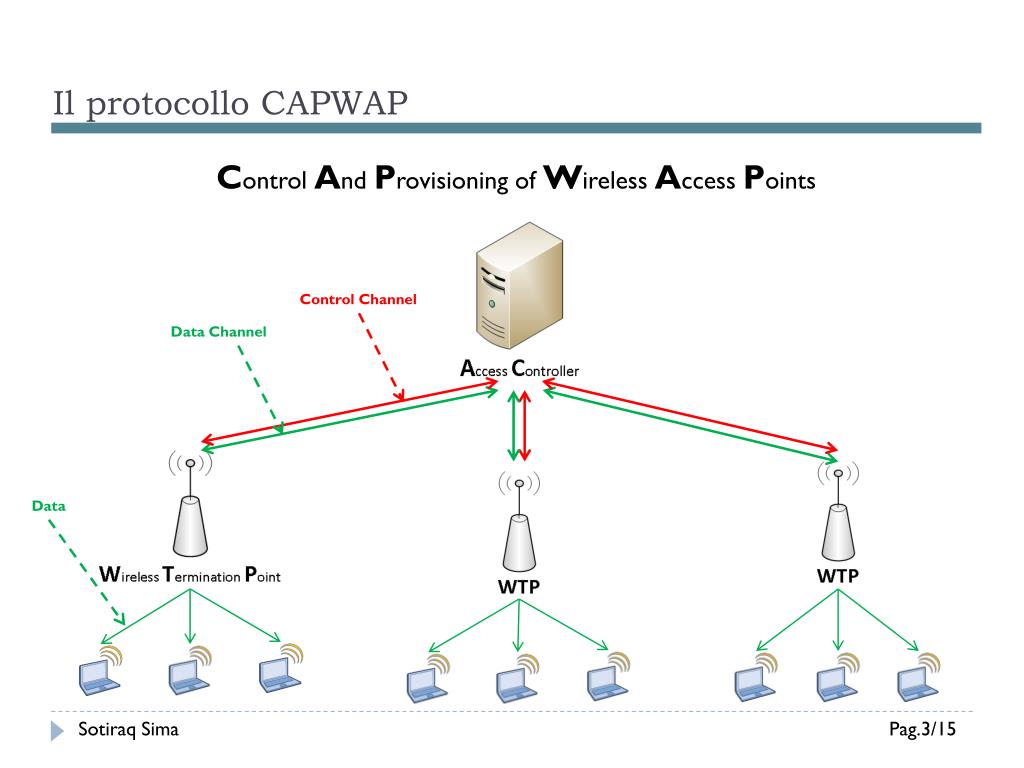

  4. Il protocollo CAPWAP Control And Provisioning of Wireless Access Points Control Channel Data Channel Data Sotiraq Sima Pag.3/15

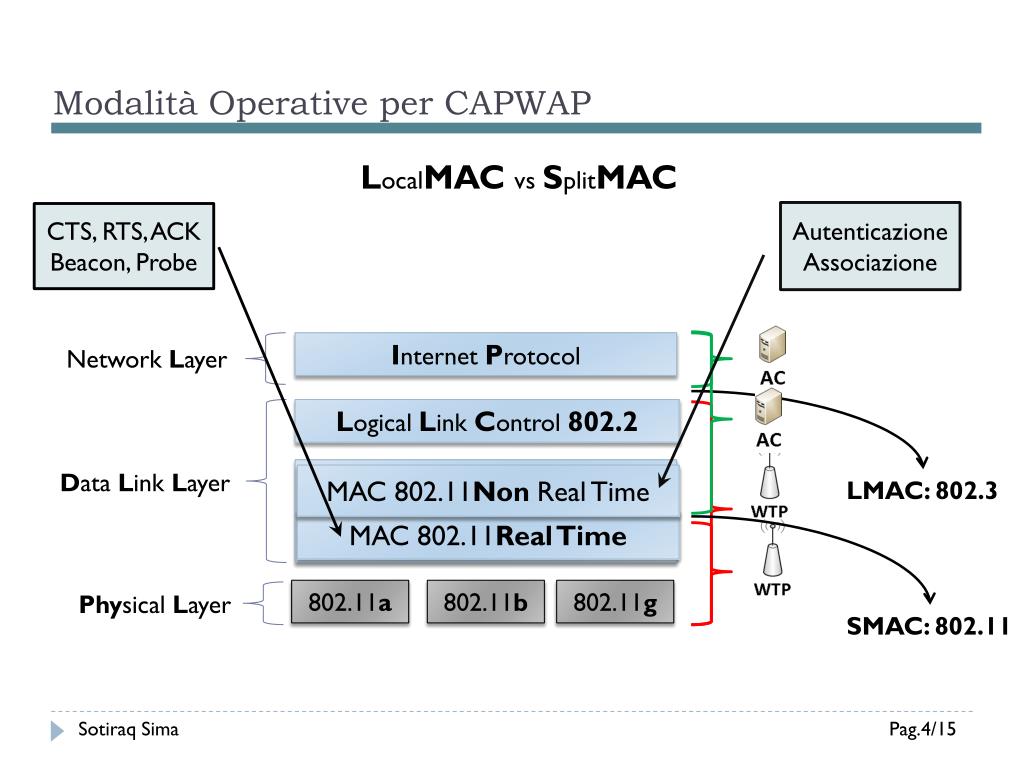

  5. Modalità Operative per CAPWAP LocalMAC vs SplitMAC Autenticazione Associazione CTS, RTS, ACK Beacon, Probe InternetProtocol Network Layer Logical Link Control 802.2 Medium Access Control 802.11 Data Link Layer MAC 802.11Non Real Time LMAC: 802.3 MAC 802.11Real Time 802.11a 802.11b 802.11g Physical Layer SMAC: 802.11 Sotiraq Sima Pag.4/15

  6. Il Progetto OpenCAPWAP (1/3) • Implementazione Open Source del protocollo CAPWAP • Sviluppato da studenti dell'Università “La Sapienza” in collaborazione con I'IAC (CNR), l'Università Campus Biomedico di Roma e con il CASPUR • Sviluppato interamente in C • Implementa il binding per lo standard IEEE 802.11 • Multi Thread (pthreads) • 2 demoni (AC, WTP) • Esecuzione in User Space Sotiraq Sima Pag.5/15

  7. Il Progetto OpenCAPWAP (2/3) UDP { CAPWAP } WTP AC AC WTP User Space KernelSpace wlan0 MADWiFi Sotiraq Sima Pag.6/15

  8. Il Progetto OpenCAPWAP (3/3) • MADWiFi implementa a livello di driver (in Kernel) lo stack MAC 802.11 !!! LocalMAC in OpenCAPWAP WTP US KS wlan0 MADWiFi Soluzione: Partendo dal driver MADWiFi, implementare un nuovo driver che dialoga con User Space per la gestione di un AP Sotiraq Sima Pag.7/15

  9. Mac80211 e Hostapd (1/2) User Space Application User Space Application ioctl(); netlink User Space KernelSpace Wireless Extensions cfg80211 mac80211 MADWiFi ath5k Sotiraq Sima Pag.8/15

  10. Mac80211 e Hostapd (2/2) Data: Kernel Space Control: Kernel Space Management: User Space (Beacon in Kernel Space) hostapd Wrapper (NL80211) User Space KernelSpace wlan0 mon.wlan0 cfg80211 mac80211 ath5k Sotiraq Sima Pag.9/15

  11. Disegno della modalità SplitMAC (1/2) WTP AC UDP {CAPWAP-Control} hostapd hostapd UDP {CAPWAP-Data } demone WTP demone AC thread thread thread thread SCTP UDP PIPE Non Real time (+) Real time mgmt. Frame (+) .3  .11 .3  .11 RAW Wrapper WTP Wrapper AC Data Frame Data Frame mgmt. Frame bridge User Space KernelSpace mon.wlan0 cfg80211 tap0 wlan0 mac80211 tun/tap ath5k Sotiraq Sima Pag.10/15

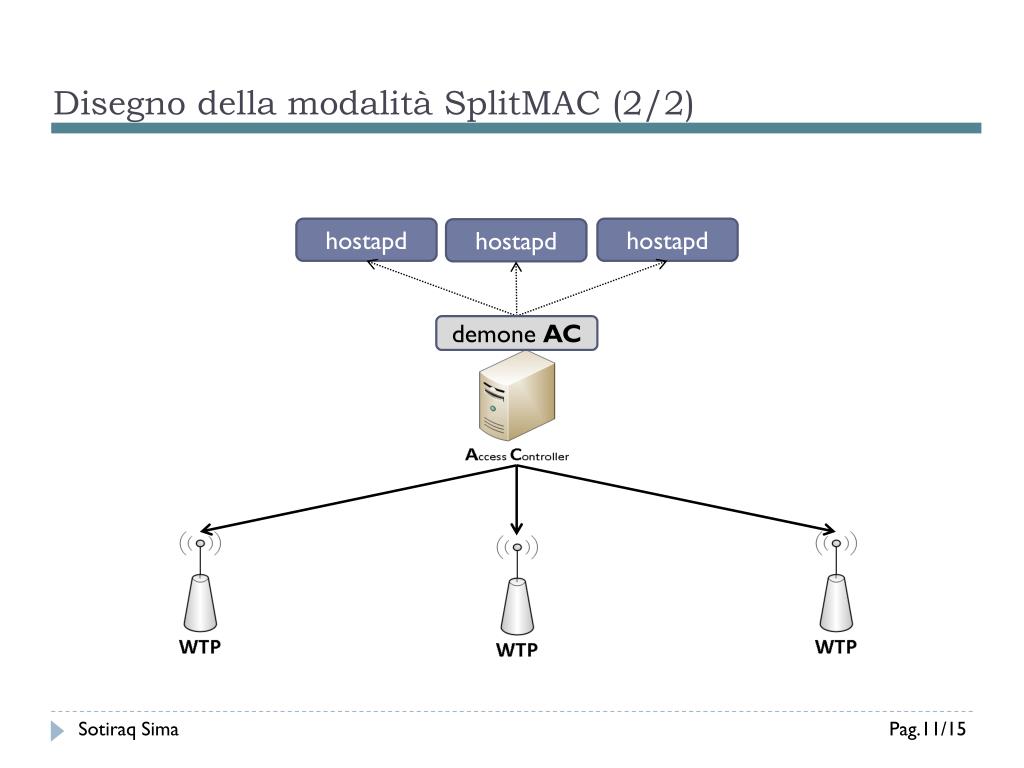

  12. Disegno della modalità SplitMAC (2/2) hostapd hostapd hostapd demone AC Sotiraq Sima Pag.11/15

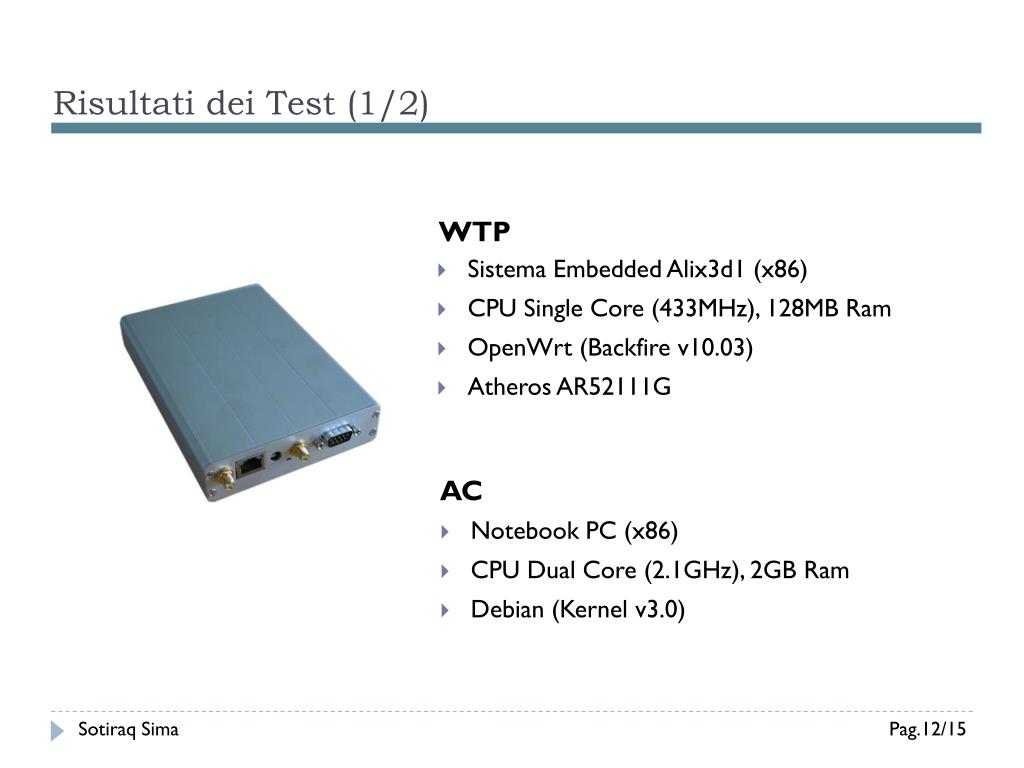

  13. Risultati dei Test (1/2) • Sistema Embedded Alix3d1 (x86) • CPU Single Core (433MHz), 128MB Ram • OpenWrt (Backfire v10.03) • Atheros AR52111G WTP AC • Notebook PC (x86) • CPU Dual Core (2.1GHz), 2GB Ram • Debian (Kernel v3.0) Sotiraq Sima Pag.12/15

  14. Risultati di Test (2/2) Data Ack WTP AC 100Mbps wlan0 eth0 eth0 tap0 II 5% I 95% 0 RTT TCP (1Byte) Throughput TCP (1448Byte) Sotiraq Sima Pag.13/15

  15. Sviluppi futuri • Analisi del codice di OpenCAPWAP con l’ottica di migliorare il tempo richiesto ad un pacchetto per essere propagato dalla interfaccia fisica presente nel WTP fino alla interfaccia virtuale presente nell’AC. • Attualmente il modulo SplitMAC è in fase di rilascio nel progetto OpenCAPWAP • OpenCAPWAP Project: https://opencapwap.atlassian.net/ Sotiraq Sima Pag.14/15

  16. The end... Grazie per l’attenzione Domande ?  Sotiraq Sima Pag.15/15
