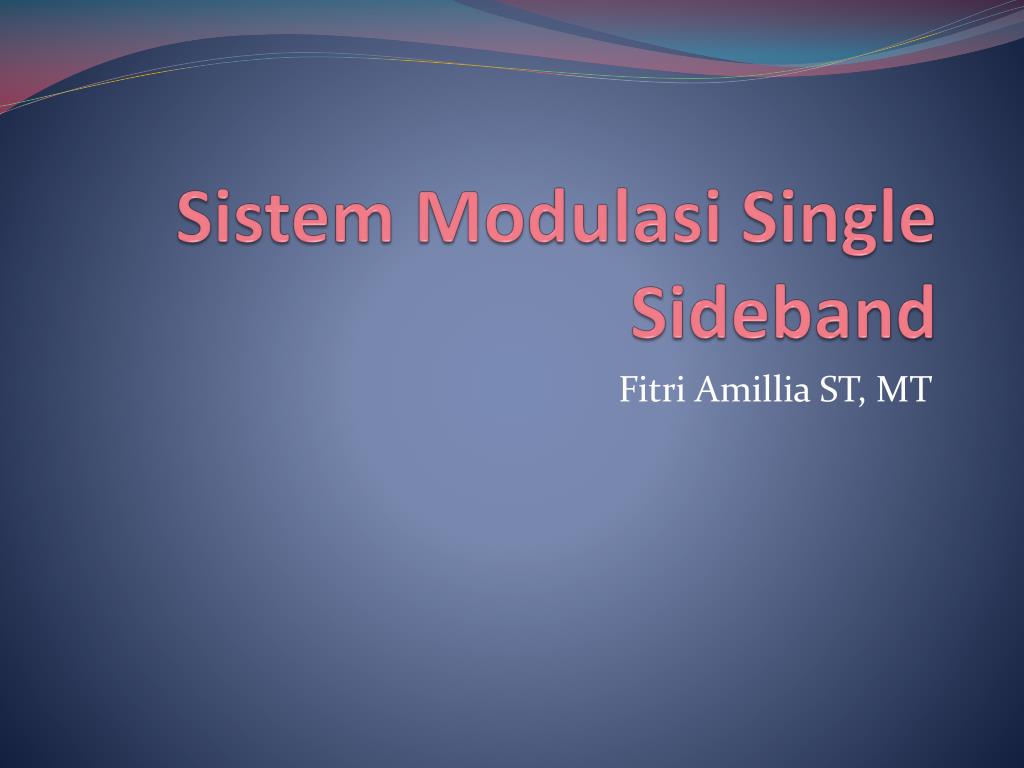

  1. SistemModulasi Single Sideband FitriAmillia ST, MT

  2. DefinisiAmplitudoModulasi Amplitudomodulasiadalahmetode modulasi di mana amplitudo gelombang carrier (pembawa) dibuat bervariasi menurut harga sesaat dari sinyal pemodulasi (informasi).

  3. Modulasi Amplitudo

  4. TeknikModulasiAmplitudo • Double sideband full-carrier (DSB-FC atau AM) • Single Side Band • Vestigial Side Band

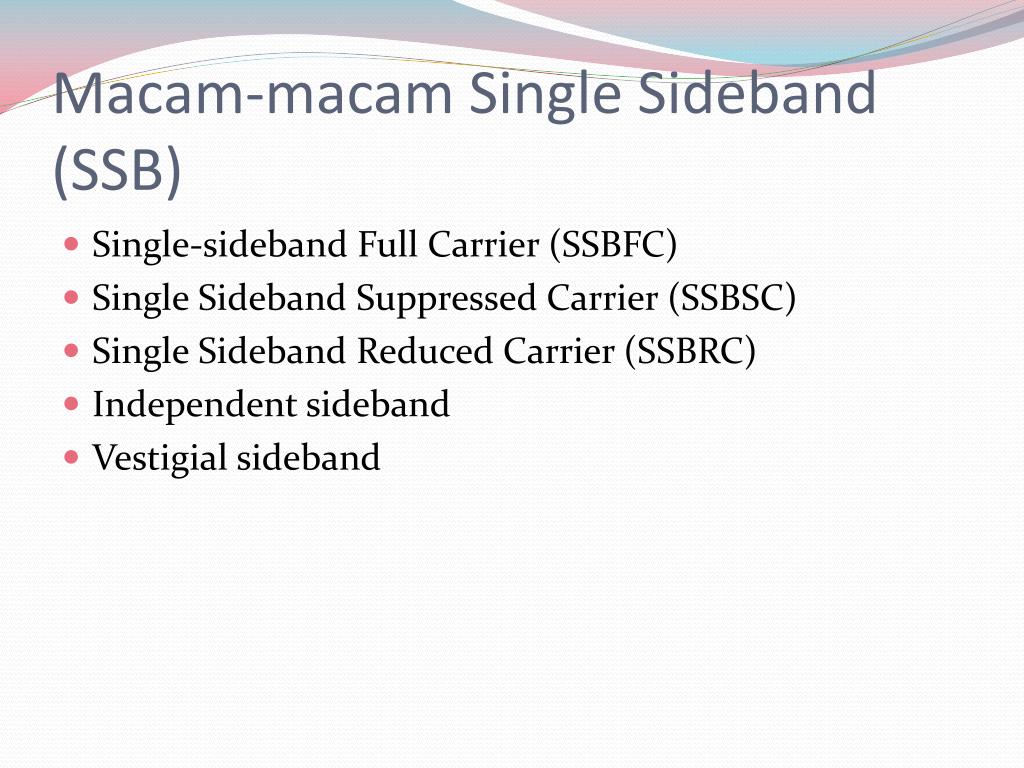

  5. Macam-macamSingle Sideband (SSB) • Single-sideband Full Carrier (SSBFC) • Single Sideband Suppressed Carrier (SSBSC) • Single Sideband Reduced Carrier (SSBRC) • Independent sideband • Vestigial sideband

  6. Single-sideband Full Carrier (SSBFC) • merupakansuatubentukmodulasiamplitudodimana signal pembawaditransmisikanpadadayapenuh (full), tapihanyasatu sideband yang ditransmisikan. • karenaitutransmisi SSBFC hanyamembutuhkansetengah dari besar bandwidth AM double-sideband konvensional.

  7. SpektrumfrekuensidandistribusidayarelatifAM DSBFC konvensionaldan SSBFC

  8. BentukgelombangSSBFC

  9. AM Single Sideband Suppressed Carrier (SSBSC) • AM Single Sideband Suppressed Carrier (SSBSC) adalahsuatubentukmodulasiamplitudodimana signal pembawaditekansecara total dansatu sideband dibuang.

  10. Spektrumfrekuensidandistribusidayarelatif SSBSC

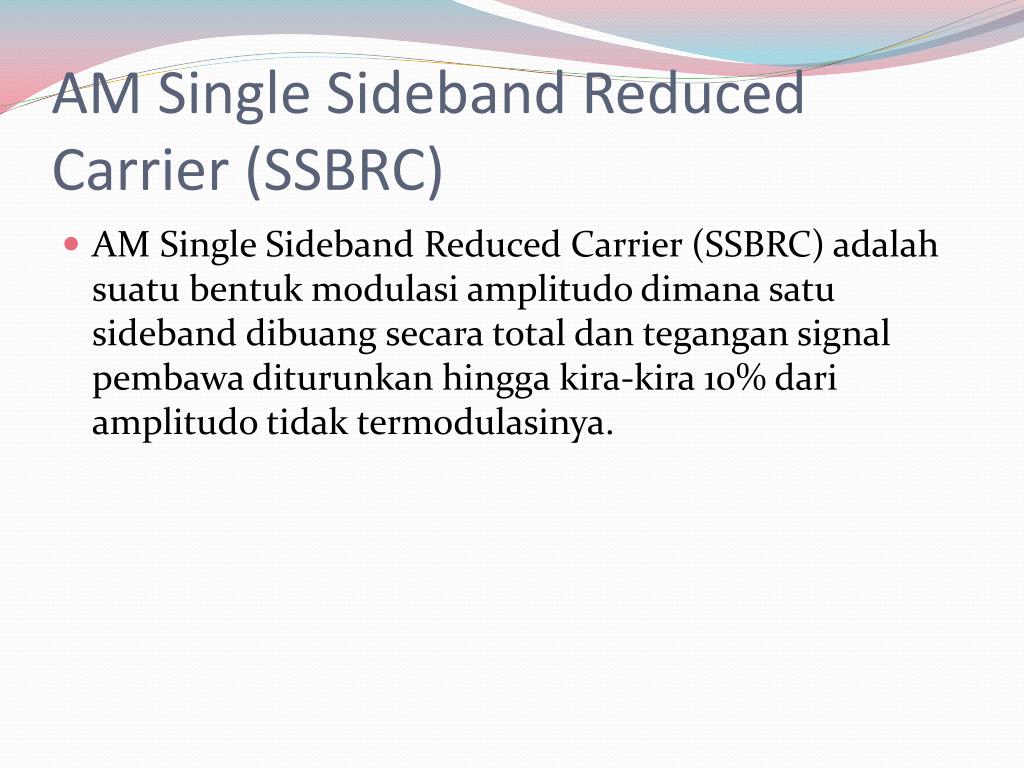

  11. AM Single Sideband Reduced Carrier (SSBRC) • AM Single Sideband Reduced Carrier (SSBRC) adalahsuatubentukmodulasiamplitudodimanasatu sideband dibuangsecara total dantegangan signal pembawaditurunkanhinggakira-kira 10% dariamplitudotidaktermodulasinya.

  12. Spektrumfrekuensidandistribusidayarelatifuntuk SSBRC

  13. AM Independent Sideband (ISB) • AM Independent Sideband (ISB) adalahsuatubentukmodulasiamplitudodimanasuatufrekuensi signal pembawatunggaldimodulasisecarabebasolehdua signal pemodulasiberbeda. • ISB adalahsatuteknik yang digunakandi USA untuktransmisi AM stereo. Satusaluran (kiri) ditransmisikandi sideband bawahdansaluran lain (kanan) ditransmisikandi sideband atas.

  14. spektrumfrekuensidandistribusidayauntuk ISB

  15. AM Vestigial Sideband (VSB) • AM Vestigial Sideband (VSB) adalahsuatubentukmodulasiamplitudodimana signal pembawadansatu sideband lengkapditransmisikantapihanyabagian sideband kedua yang ditransmisikan. • Sistem VSB terkenal paling luasadalahbagiangambardari signal broadcasting televisikomersial.

  16. Spektrumfrekuensidandistribusidayarelatifuntuk VSB

  17. Keuntungan-keuntungantransmisi single sideband • Penghematan bandwidth • Penghematandaya • Selective fading, dengantransmisi double sideband, dua sideband dan signalpembawabisapropagasimelalui media transmisidenganjalurberbedadankarenaitu mengalami pelemahan/perusakan transmisi berbeda. • Penurunan noise, karenasistem single sideband mempergunakansetengahsebesar bandwidth AM konvensional, daya noise thermal diturunkanhinggasetengahdarisistem double sideband.

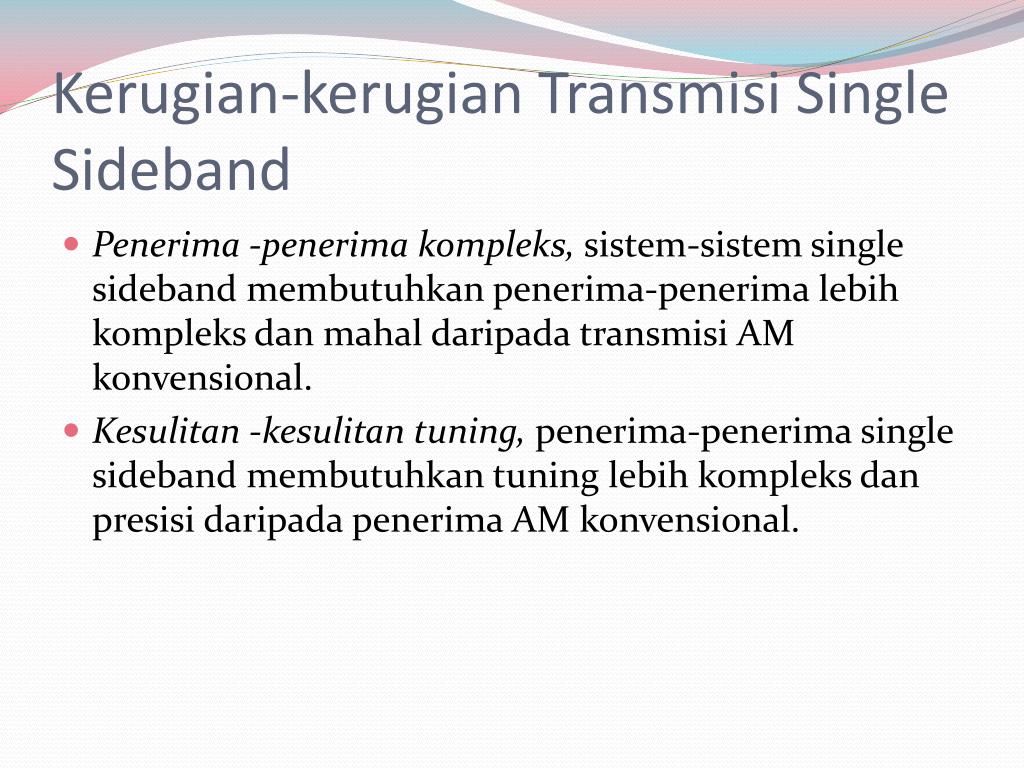

  18. Kerugian-kerugianTransmisi Single Sideband • Penerima -penerimakompleks, sistem-sistem single sideband membutuhkanpenerima-penerimalebihkompleksdanmahaldaripadatransmisi AM konvensional. • Kesulitan -kesulitan tuning, penerima-penerima single sideband membutuhkan tuning lebihkompleksdanpresisidaripadapenerima AM konvensional.

  19. Pembangkitan SSB • ModulasiBalansadalahsuatusistem yang menambah signal informasike signal pembawahanyauntuk sideband-sideband dihasilkan, signal pembawadibuang. Modulator balanced menyerupaipenguat push-pull konvensionaldidalamrangkaiantapitidakdidalamoperasi.

  20. Pemancar SSB

  21. Bentukgelombang AM, DSBB, dan SSB dari signal-signal pemodulasi sinusoidal

  22. Penerima SSB

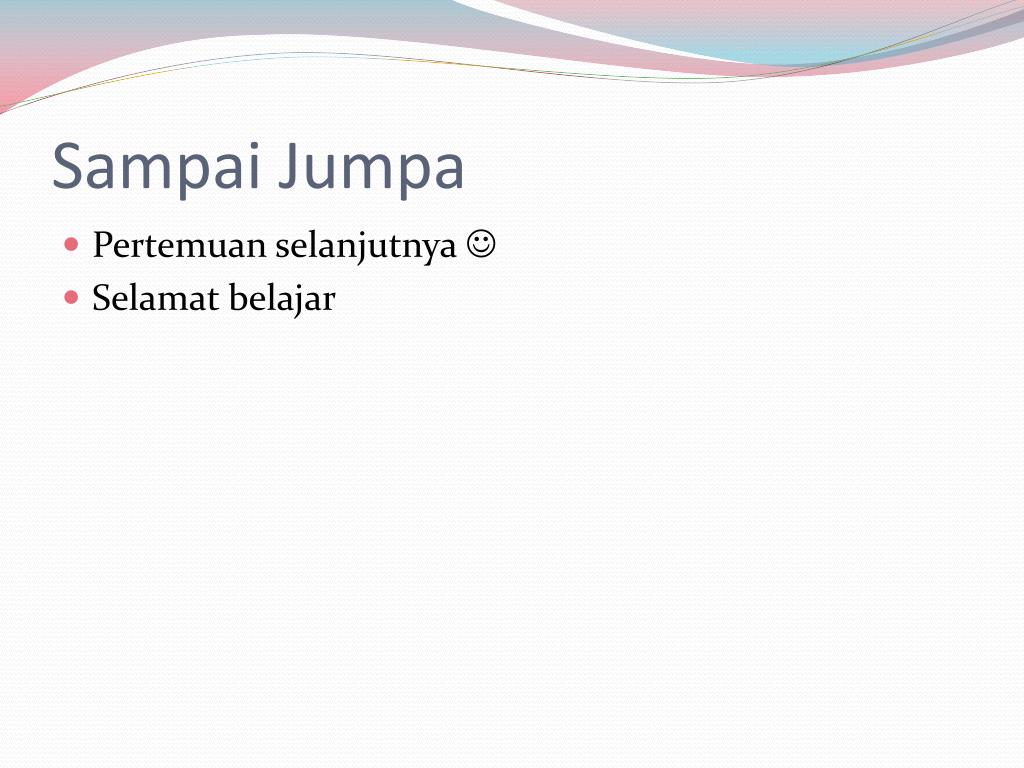

  23. SampaiJumpa • Pertemuanselanjutnya • Selamatbelajar
