  1. Chapter 5 繪圖基本指令(4) 尺寸標註與查詢功能

  2. 線性標註 DLI 對齊式標註 DAN 座標式標註 DIMORD 直徑 DDI 半徑標註 DRA 角度標註 DAN 基線式標註 DBA 連續性標註 DCO 圓、弧中心記號標註 DCE 引線標註 LE

  3. 線性標註 (DIMLINEAR) • 可標註水平或垂直方向的尺寸 • 標註 -> 線性 • 第一條延伸線原點或按下 ENTER 選取 • 第一條延伸線原點 -> 第二條延伸線原點 • 利用鎖點功能輔助 • 按下 ENTER 選取 • 直接點選單一物件 • 標註線弧之兩端或圓之直徑兩端

  4. 線性標註 (DIMLINEAR) (2) • 標註線位置 (多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋轉式(R): • 多行文字(M) : 開啟多行文字編輯器 • 文字(T) : 單行文字編輯 • 角度(A) : 旋轉輸入文字角度 • 水平(H) : 水平距離，亦可用滑鼠拉取 • 垂直(V) : 垂直距離 • 旋轉式(R) : 標註非水平或垂直距離 • 按滑鼠左鍵 :直接輸入AutoCAD量取之距離

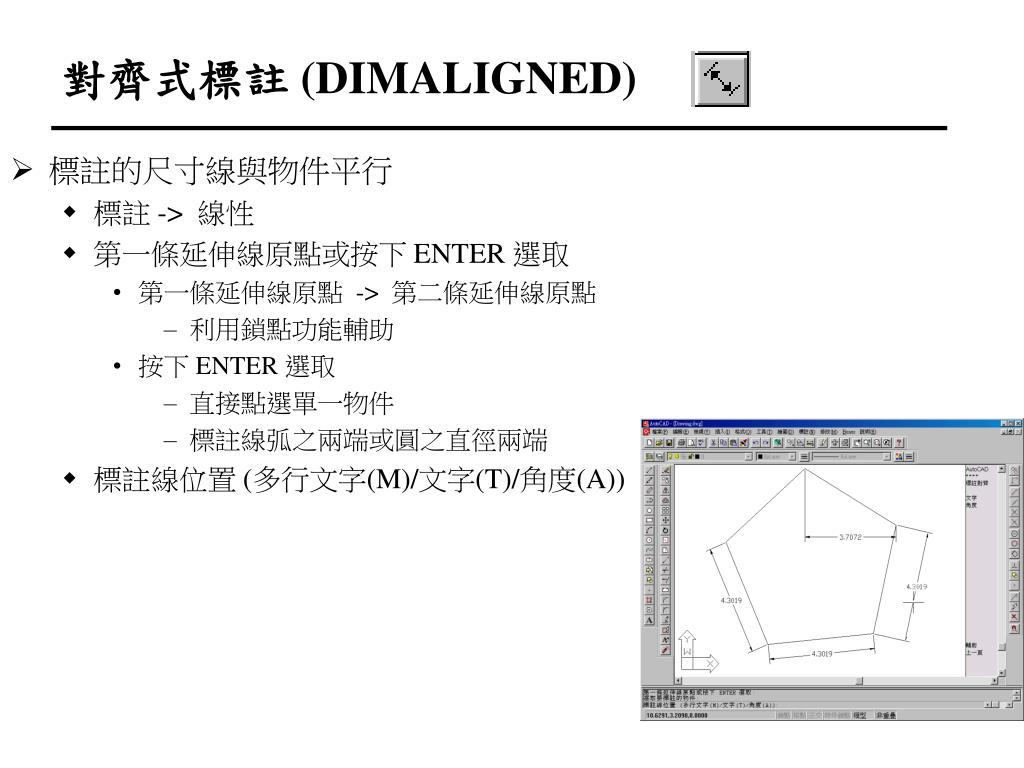

  5. 對齊式標註 (DIMALIGNED) • 標註的尺寸線與物件平行 • 標註 -> 線性 • 第一條延伸線原點或按下 ENTER 選取 • 第一條延伸線原點 -> 第二條延伸線原點 • 利用鎖點功能輔助 • 按下 ENTER 選取 • 直接點選單一物件 • 標註線弧之兩端或圓之直徑兩端 • 標註線位置 (多行文字(M)/文字(T)/角度(A))

  6. 座標式標註(DIMORDINATE) • 標註選取座標點之X或Y之絕對座標值

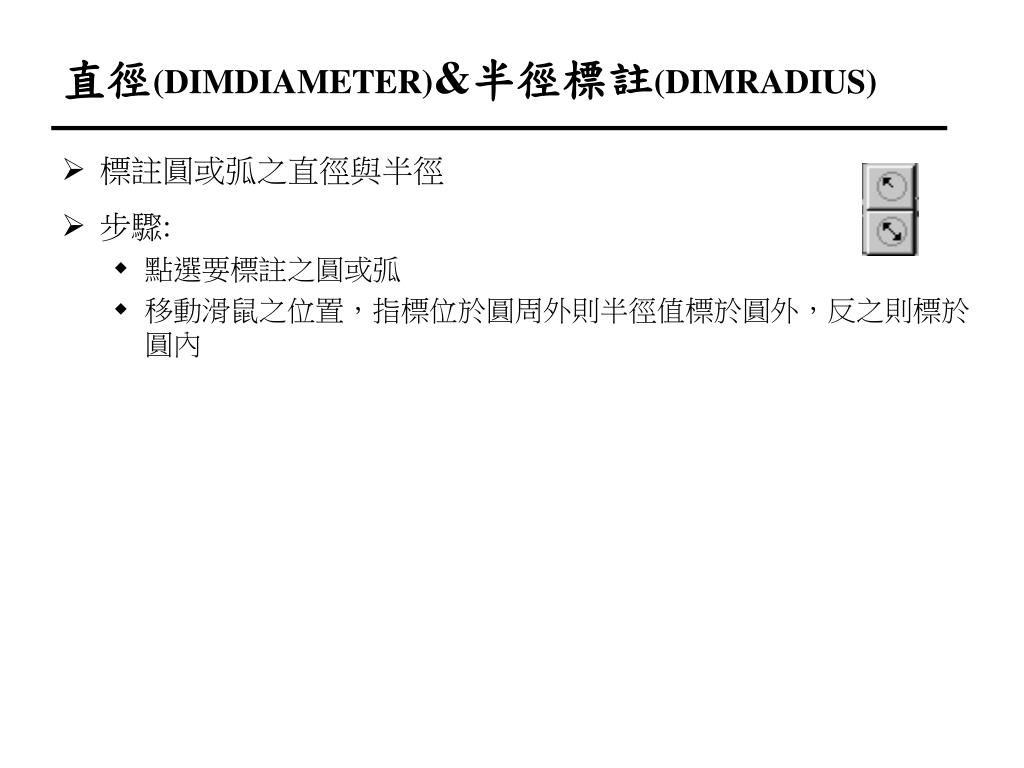

  7. 直徑(DIMDIAMETER)&半徑標註(DIMRADIUS) • 標註圓或弧之直徑與半徑 • 步驟: • 點選要標註之圓或弧 • 移動滑鼠之位置，指標位於圓周外則半徑值標於圓外，反之則標於圓內

  8. 角度標註 • 標註兩線段之夾角 • 選取 弧,圓,線 或 <指定頂點> 選取線段1 • 選取第二條線 選取線段2 • 指定標註弧線位置或[M/T/A]選取文字位置點3 • 標註弧之夾角 • 選取 弧,圓,線 或 <指定頂點> 選取弧1 • 指定標註弧線位置或[M/T/A] 選取文字位置點2 • 指定頂點標註角度 • 選取 弧,圓,線 或 <指定頂點> 輸入enter • 指定角度頂點 選取頂點1 • 指定第一個角度端點 選取端點2 • 指定第二個角度端點 選取端點3 • 指定標註弧線位置或[M/T/A] 選取文字位置點4

  9. 基線式標註(DIMBASELINE) • 以一標註線為基準的固定線，做連續尺寸標註的方法 • 執行時，必須與線性或角度指令搭配使用 • 步驟: • 點選線性標註或角度標註 • 線性標註或角度標註之第一點或線將被當成基準線 • 選擇基線式標註 • 點選第二條延伸線原點 或 直接按滑鼠右鍵(Enter) • 直接按滑鼠右鍵(Enter) : 重新設定基準線 • 利用鎖點輔助選點 • 可連續點選第二條延伸線原點 • 調整標註線之間的距離，可直接利用滑鼠點選並移動之

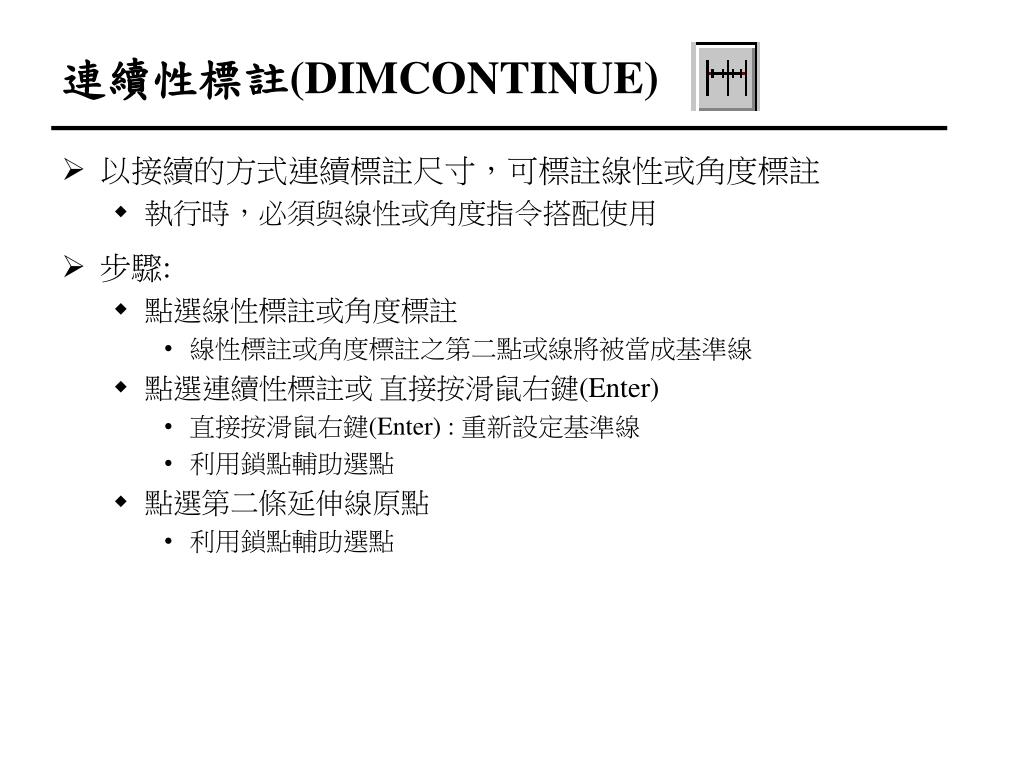

  10. 連續性標註(DIMCONTINUE) • 以接續的方式連續標註尺寸，可標註線性或角度標註 • 執行時，必須與線性或角度指令搭配使用 • 步驟: • 點選線性標註或角度標註 • 線性標註或角度標註之第二點或線將被當成基準線 • 點選連續性標註或 直接按滑鼠右鍵(Enter) • 直接按滑鼠右鍵(Enter) : 重新設定基準線 • 利用鎖點輔助選點 • 點選第二條延伸線原點 • 利用鎖點輔助選點

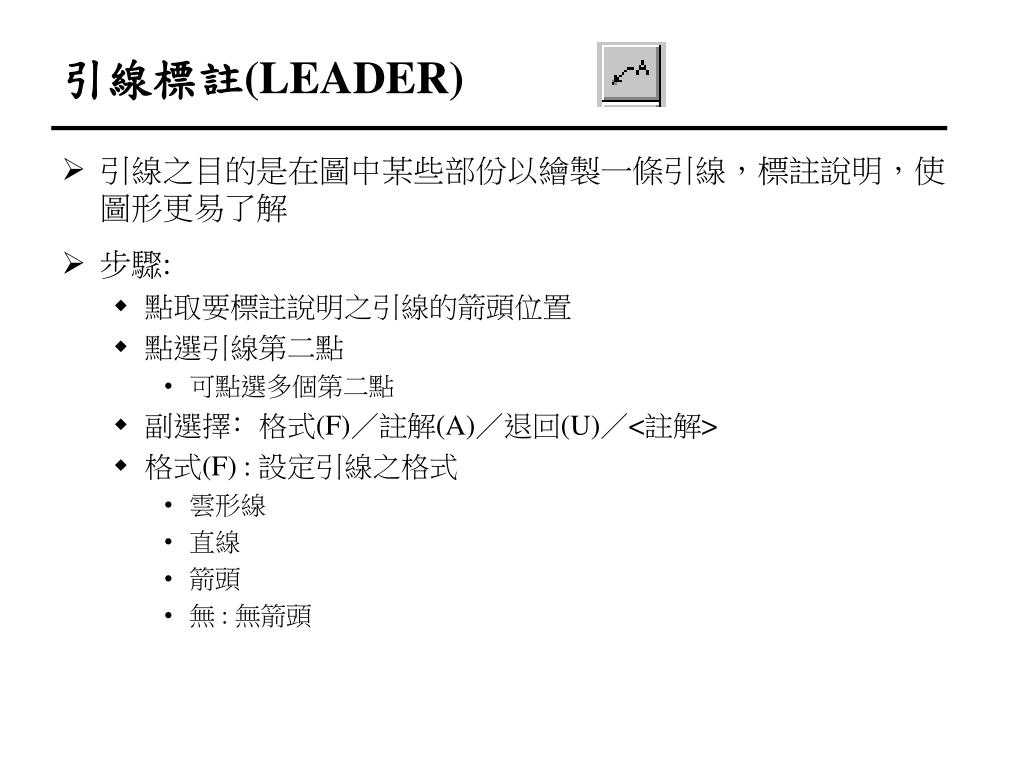

  11. 引線標註(LEADER) • 引線之目的是在圖中某些部份以繪製一條引線，標註說明，使圖形更易了解 • 步驟: • 點取要標註說明之引線的箭頭位置 • 點選引線第二點 • 可點選多個第二點 • 副選擇﹕格式(F)／註解(A)／退回(U)／<註解> • 格式(F) : 設定引線之格式 • 雲形線 • 直線 • 箭頭 • 無 : 無箭頭

  12. 圓、弧中心記號標註(DINCENTER) • 以十字符號來標註圓、弧中心記號標註 • 可利用DDIM指令來設定中心之記號方式 • 十字中心記號 • 十字中心記號與中心線

  13. 標註編輯(DIMEDIT,DED)

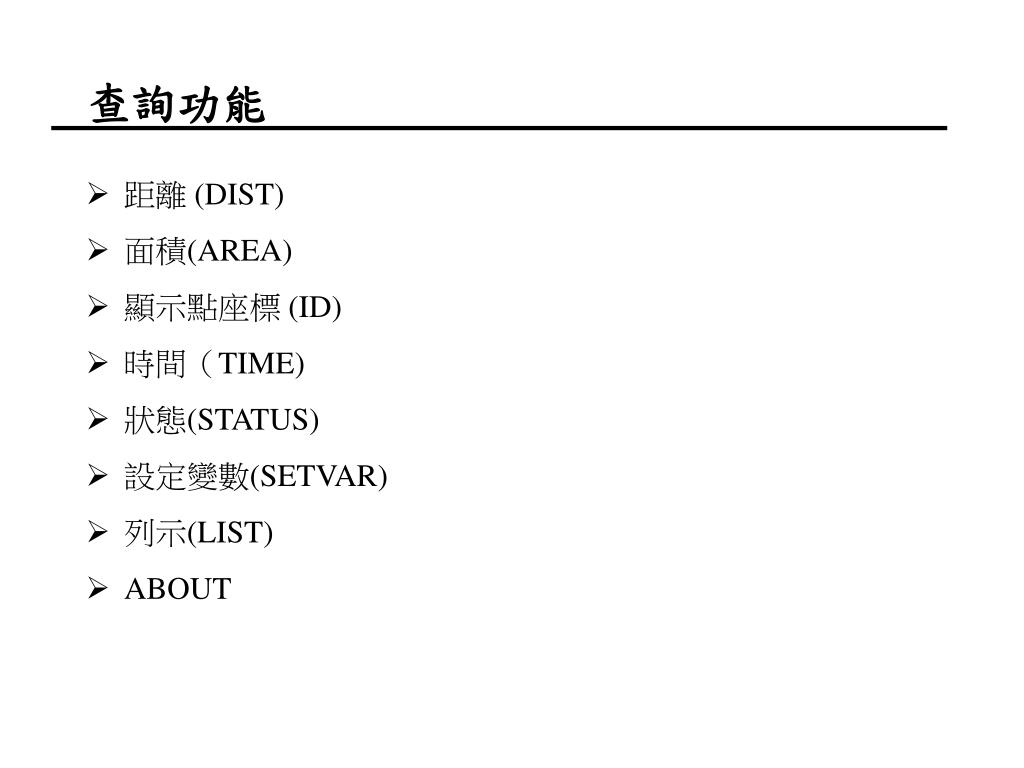

  14. 查詢功能 • 距離 (DIST) • 面積(AREA) • 顯示點座標 (ID) • 時間（TIME) • 狀態(STATUS) • 設定變數(SETVAR) • 列示(LIST) • ABOUT

  15. 建立聚合線 1. BPOLY • 選取內部點 • [Enter] [邊界] 建立了 n 聚合線 2. PEDIT • 選取聚合線: 選取物件1 • [Enter] • 輸入選項[閉合(C) /結合 (J)/…..] 輸入 J • 選取物件 框選 • [Enter] [邊界] 建立了 n 聚合線

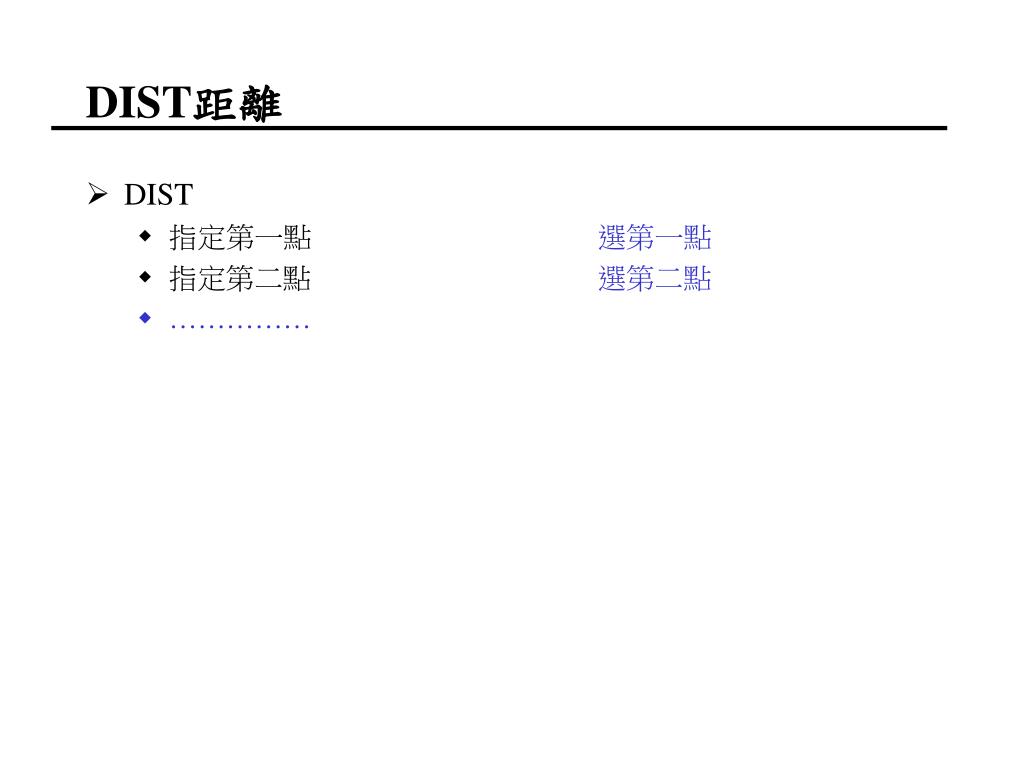

  16. DIST距離 • DIST • 指定第一點 選第一點 • 指定第二點 選第二點 • ……………

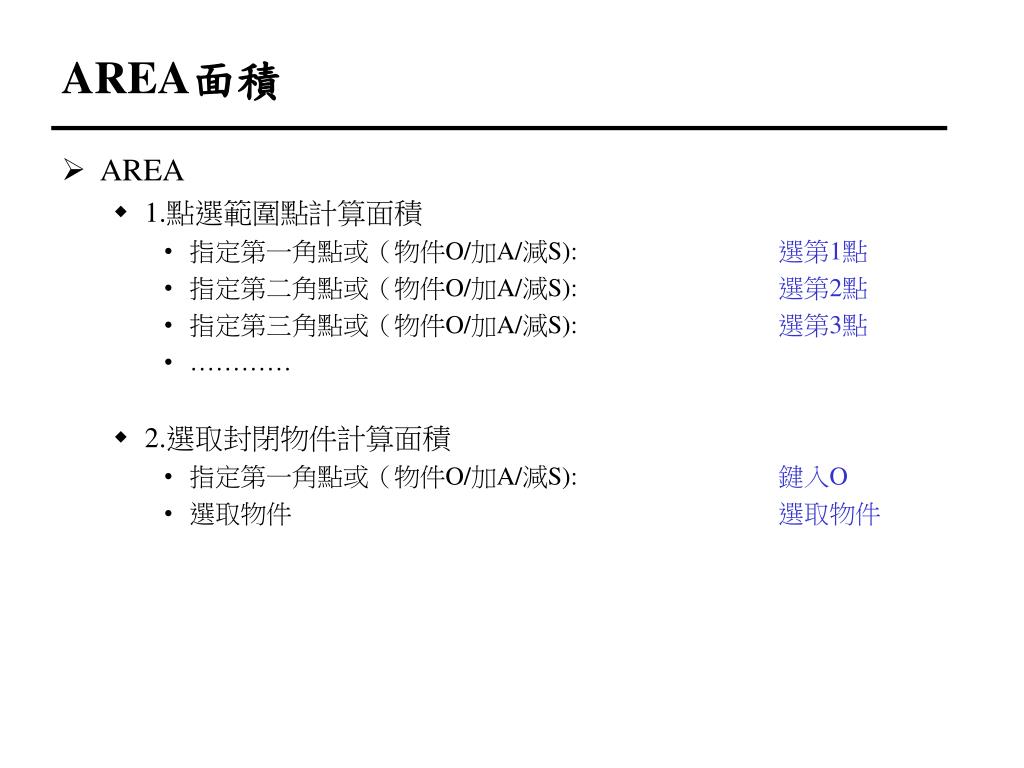

  17. AREA面積 • AREA • 1.點選範圍點計算面積 • 指定第一角點或（物件O/加A/減S): 選第1點 • 指定第二角點或（物件O/加A/減S): 選第2點 • 指定第三角點或（物件O/加A/減S): 選第3點 • ………… • 2.選取封閉物件計算面積 • 指定第一角點或（物件O/加A/減S): 鍵入O • 選取物件 選取物件

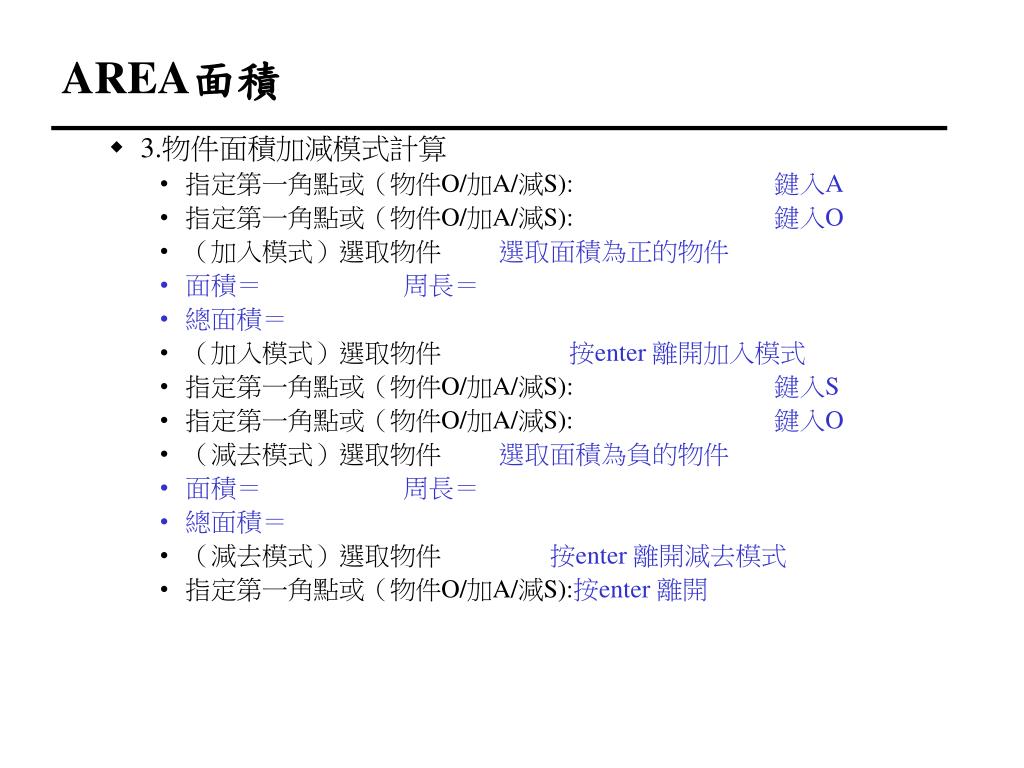

  18. AREA面積 • 3.物件面積加減模式計算 • 指定第一角點或（物件O/加A/減S): 鍵入A • 指定第一角點或（物件O/加A/減S): 鍵入O • （加入模式）選取物件 選取面積為正的物件 • 面積＝ 周長＝ • 總面積＝ • （加入模式）選取物件 按enter 離開加入模式 • 指定第一角點或（物件O/加A/減S): 鍵入S • 指定第一角點或（物件O/加A/減S): 鍵入O • （減去模式）選取物件 選取面積為負的物件 • 面積＝ 周長＝ • 總面積＝ • （減去模式）選取物件 按enter 離開減去模式 • 指定第一角點或（物件O/加A/減S):按enter 離開

  19. 4. 最後之面積與周長被儲存位置 • 1.面積查詢 • SETVAR • 輸入變數名稱或（列示？）<DIMSCALE> 鍵入AREA • AREA＝ • 2.周長查詢 • SETVAR • 輸入變數名稱或（列示？）<DIMSCALE> 鍵入PERIMETER • PERIMETER ＝

  20. 依圖示尺寸採用第三角法, 畫出個物體之正投影圖並求出上視圖之面積作業 5-1

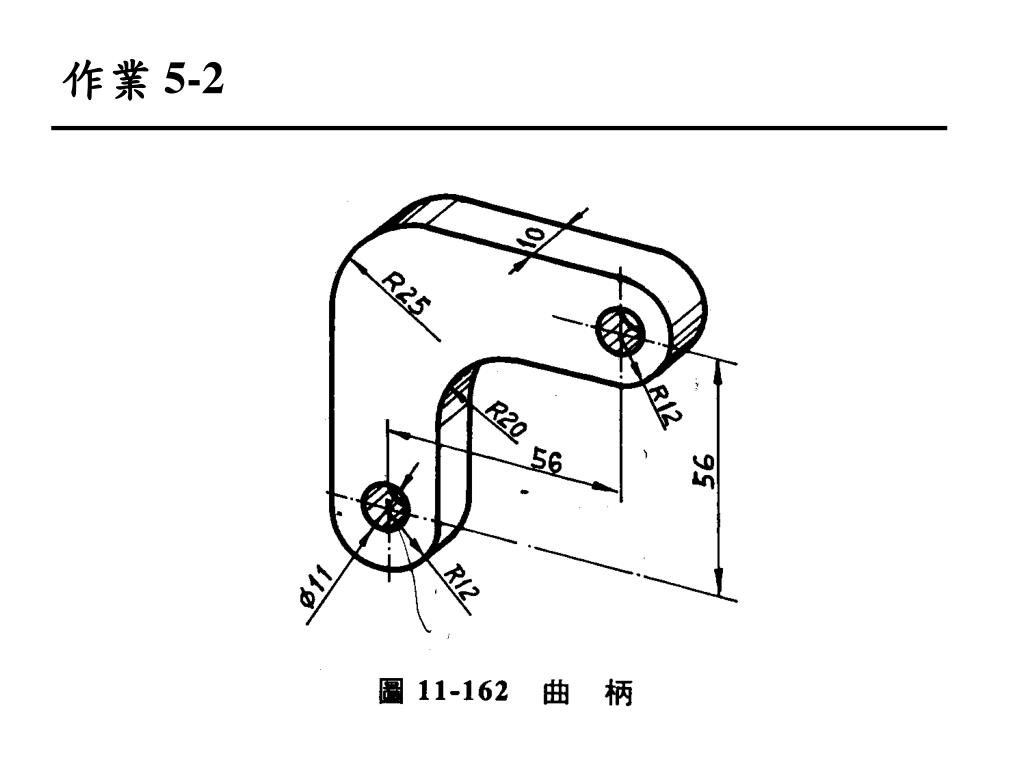

  21. 作業 5-2

  22. 作業 5-3

  23. 練習4 • 練習

  24. 技巧提示： • 物件鎖點 • 圓角 (FILLET, F) • 修剪(TRIM, TR) • 炸開 (EXPLODE, X) • 相對座標 : @R<
