The DMA Controller

daniel_millan avatar
daniel_millan
11 diapositives · 1.2K Views · Apr 19, 2013

The DMA Controller. Definition and Advantages Hardware Modes Port A Special Function. What is DMA?. Direct Memory Access Assists the movement of data between external memory and internal peripherals with minimal CPU intervention

The DMA Controller - slide 1
01 / 11The DMA Controller
1 / 17

Télécharger la présentation

The DMA Controller
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. The DMA Controller Definition and Advantages Hardware Modes Port A Special Function

  2. What is DMA? • Direct Memory Access • Assists the movement of data between external memory and internal peripherals with minimal CPU intervention • An internal peripheral is assigned to one or more DMA channels. • Each channel moves data one direction. • It either receives incoming data or transmits outgoing data.

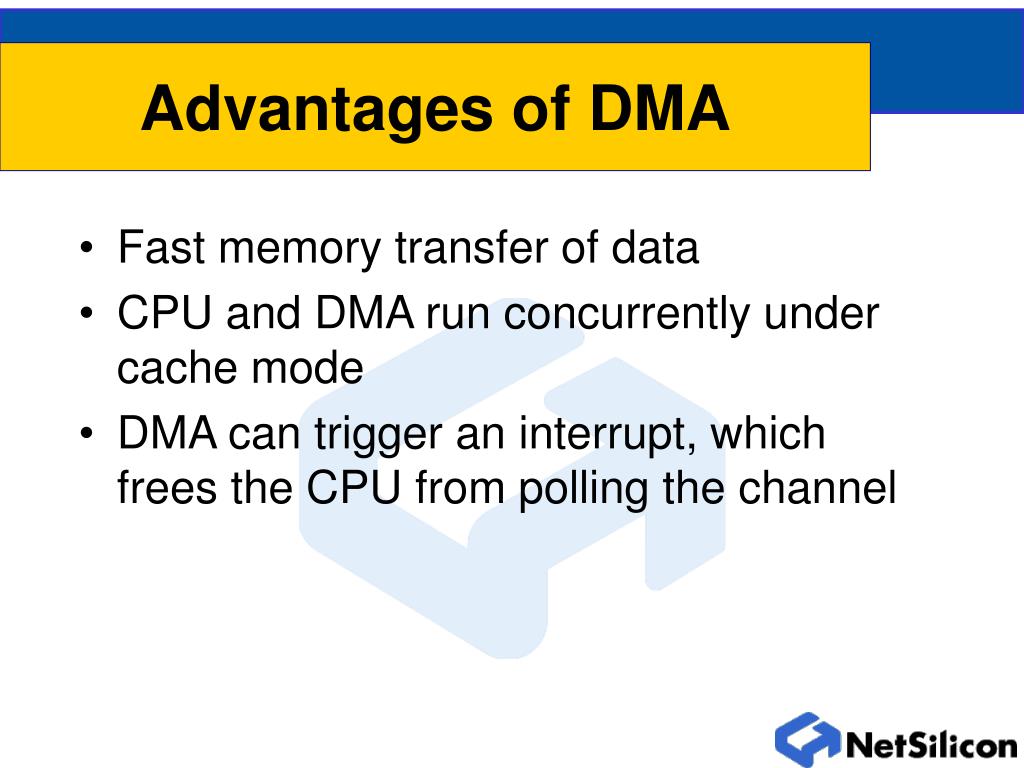

  3. Advantages of DMA • Fast memory transfer of data • CPU and DMA run concurrently under cache mode • DMA can trigger an interrupt, which frees the CPU from polling the channel

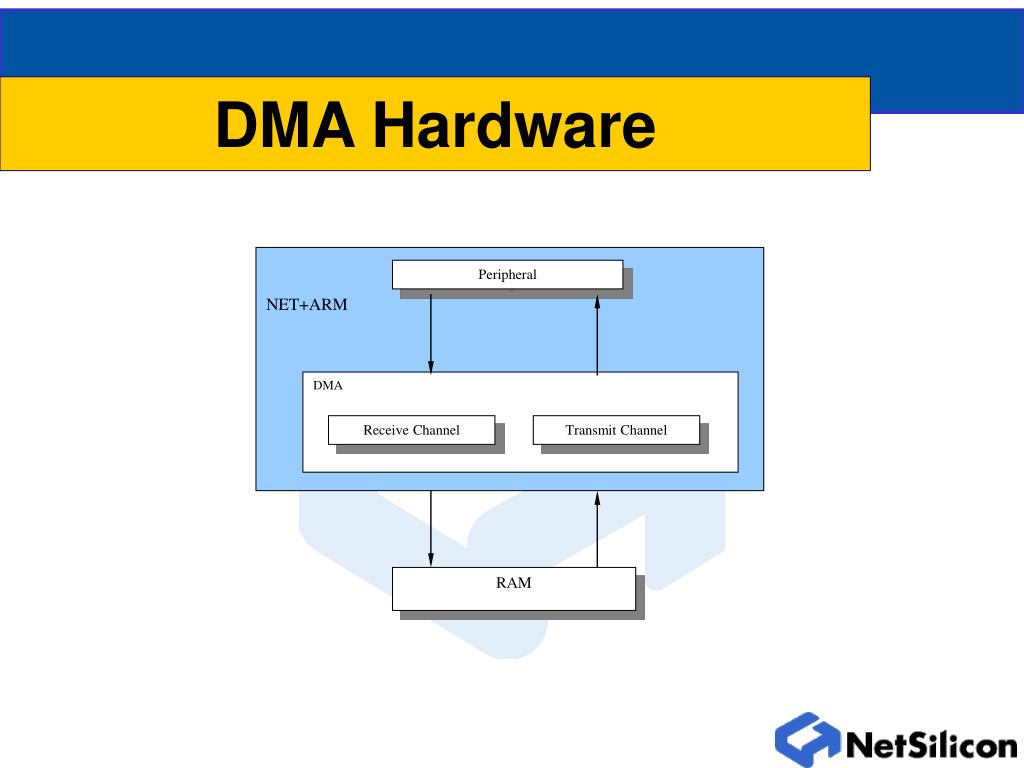

  4. DMA Hardware NET+ARM Peripheral DMA Receive Channel Transmit Channel RAM

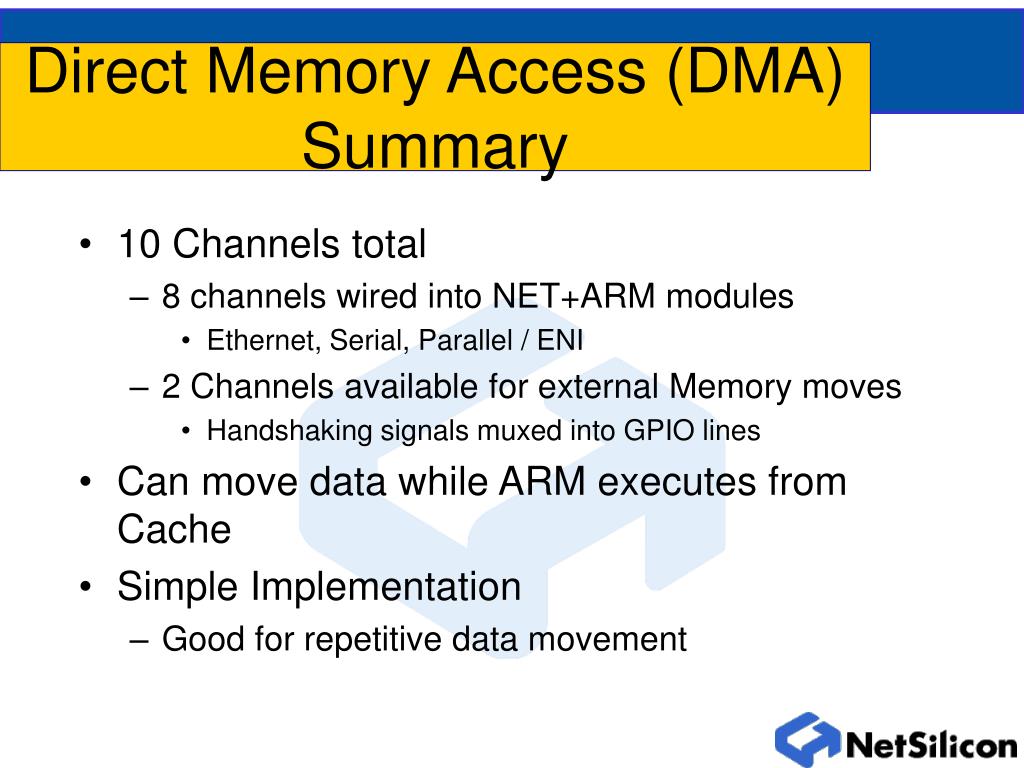

  5. Direct Memory Access (DMA) Summary • 10 Channels total • 8 channels wired into NET+ARM modules • Ethernet, Serial, Parallel / ENI • 2 Channels available for external Memory moves • Handshaking signals muxed into GPIO lines • Can move data while ARM executes from Cache • Simple Implementation • Good for repetitive data movement

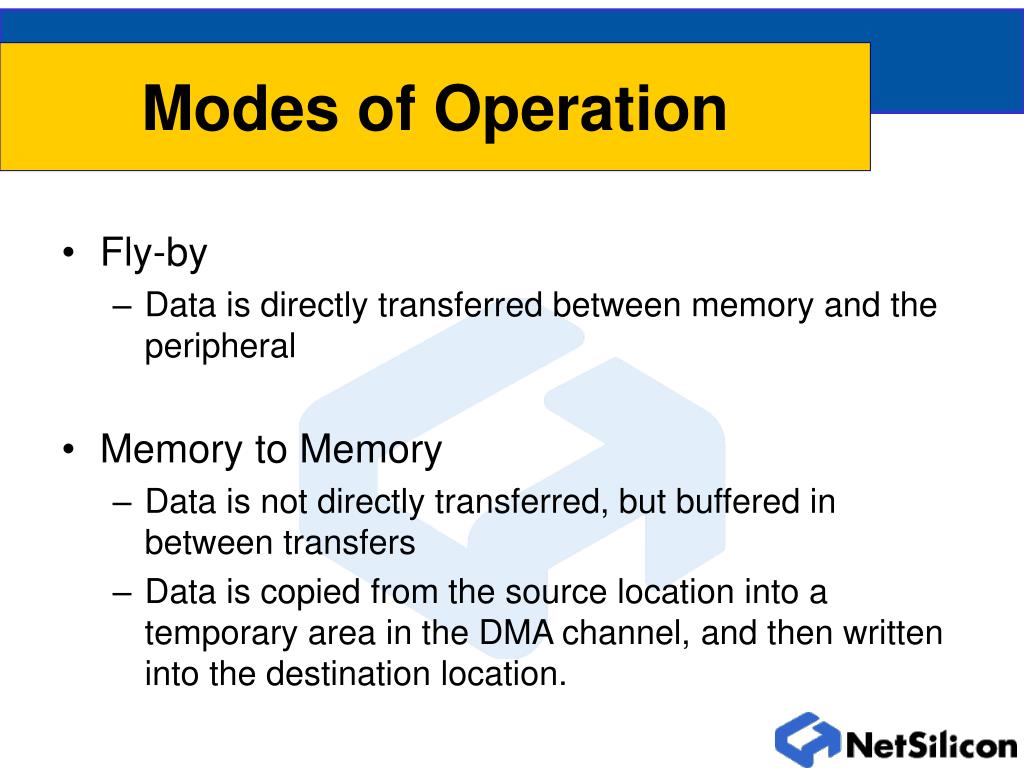

  6. Modes of Operation • Fly-by • Data is directly transferred between memory and the peripheral • Memory to Memory • Data is not directly transferred, but buffered in between transfers • Data is copied from the source location into a temporary area in the DMA channel, and then written into the destination location.

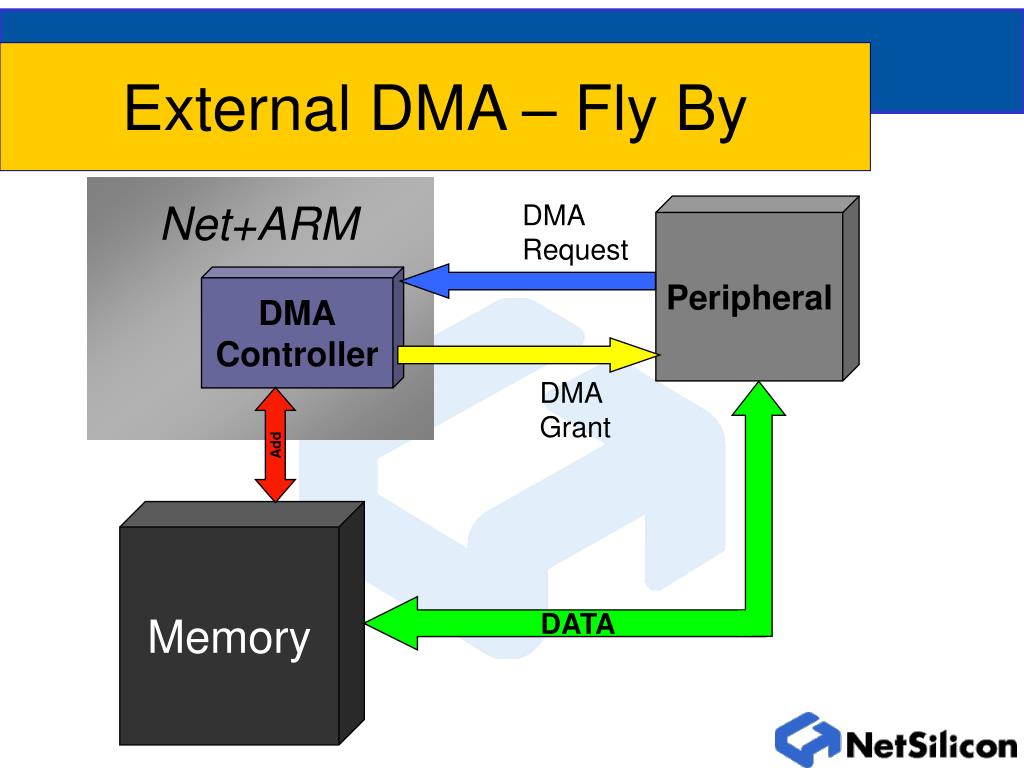

  7. External DMA – Fly By Net+ARM DMA Request Peripheral DMA Controller DMA Grant Add Memory DATA

  8. Closer look at Fly-By Signaling Net+ARM DRQ* DACK* DONE* R / W* DATA[31:0] ADDR[27:0] CSx* External Device DRQ* Enable Done Direction DATA[31:0] Memory CS* ADDR[X:0] DATA[31:0] R / W*

  9. External DMA – Mem To Mem DMA Request Net+ARM Peripheral DMA Controller DMA Grant ADD Holding FIFO DATA ADD DATA Memory

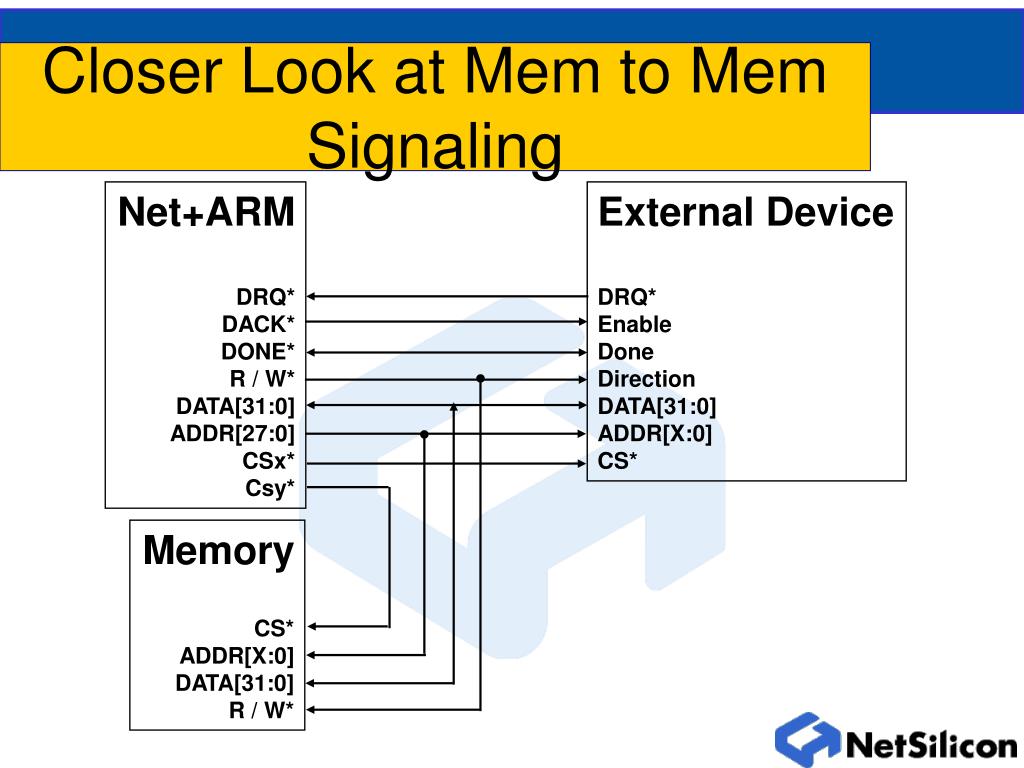

  10. Closer Look at Mem to Mem Signaling Net+ARM DRQ* DACK* DONE* R / W* DATA[31:0] ADDR[27:0] CSx* Csy* External Device DRQ* Enable Done Direction DATA[31:0] ADDR[X:0] CS* Memory CS* ADDR[X:0] DATA[31:0] R / W*

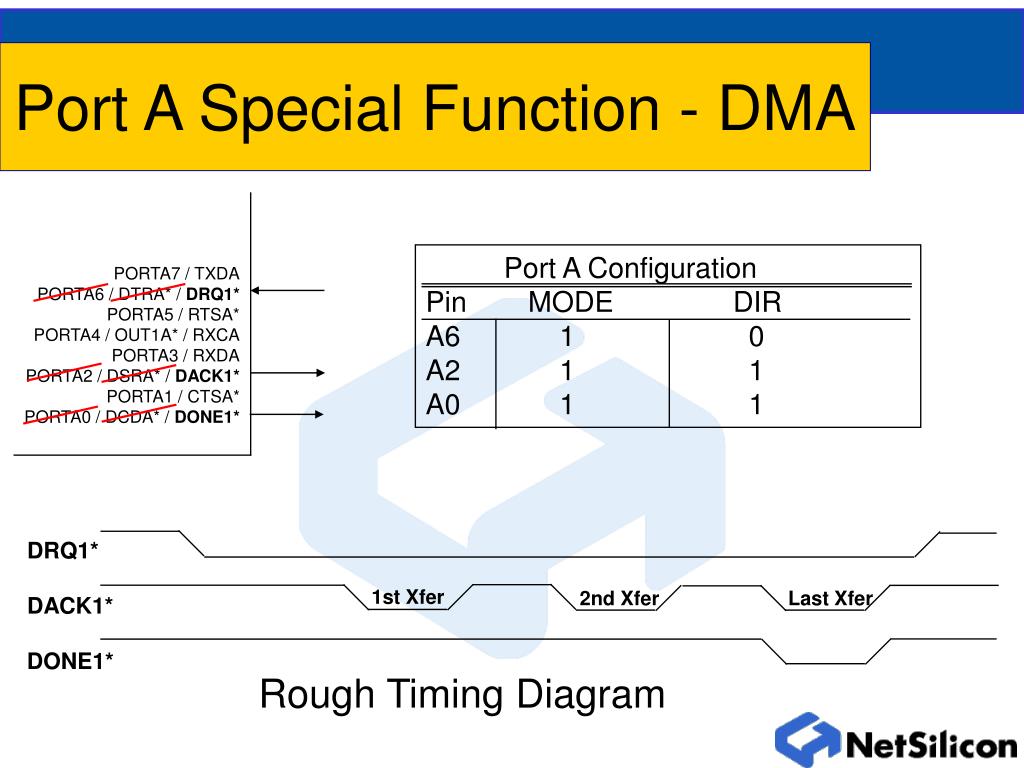

  11. Port A Special Function - DMA Port A Configuration Pin MODE DIR A6 1 0 A2 1 1 A0 1 1 PORTA7 / TXDA PORTA6 / DTRA* / DRQ1* PORTA5 / RTSA* PORTA4 / OUT1A* / RXCA PORTA3 / RXDA PORTA2 / DSRA* / DACK1* PORTA1 / CTSA* PORTA0 / DCDA* / DONE1* DRQ1* 1st Xfer 2nd Xfer Last Xfer DACK1* DONE1* Rough Timing Diagram
