  1. Prof KN Система автоматизированного проектирования профилей хозфекальной и дождевой канализации

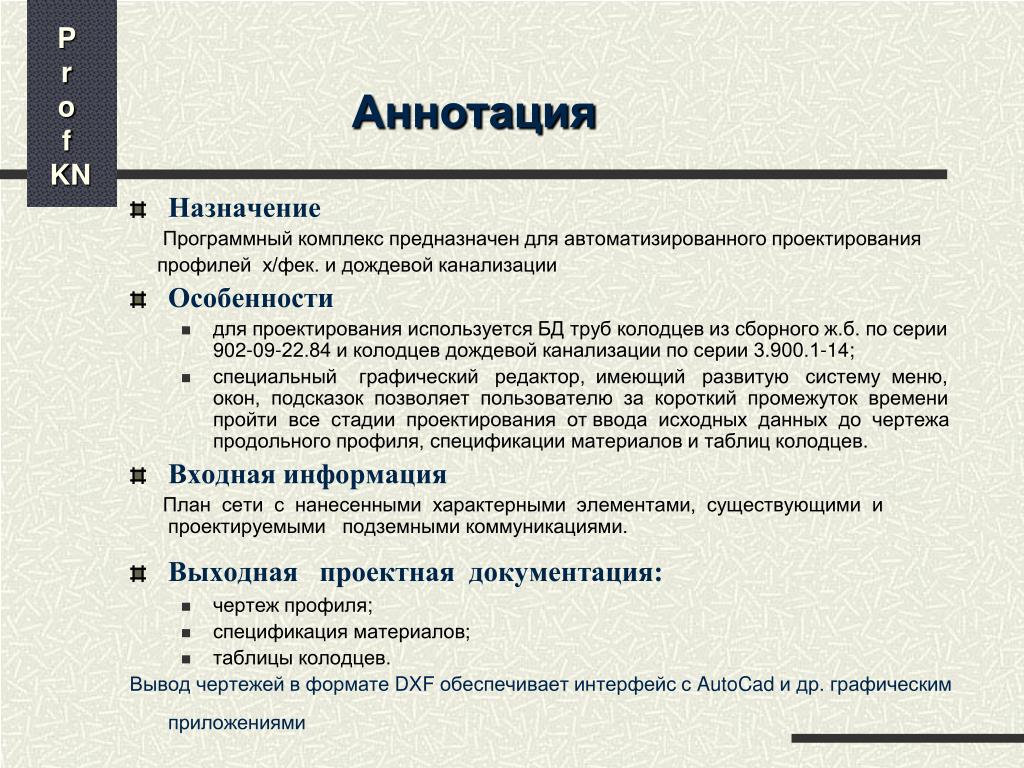

  2. Prof KN Аннотация • Назначение Программныйкомплекс предназначен для автоматизированного проектирования профилей х/фек. и дождевой канализации • Особенности • для проектирования используется БД труб колодцев из сборного ж.б. по серии 902-09-22.84 и колодцев дождевой канализации по серии 3.900.1-14; • специальный графическийредактор, имеющий развитую систему меню, окон, подсказок позволяетпользователюза короткий промежуток времени пройти все стадии проектирования от ввода исходных данных до чертежа продольного профиля, спецификации материалов и таблиц колодцев. • Входная информация План сети с нанесенными характерными элементами, существующими и проектируемыми подземными коммуникациями. • Выходная проектная документация: • чертеж профиля; • спецификация материалов; • таблицы колодцев. Вывод чертежей в формате DXF обеспечиваетинтерфейс с AutoCad и др. графическимприложениями

  3. Prof KN • Ввод – корректировка базы данных (БД) – сортамент труб

  4. Prof KN • БД - колодцы х/ф канализации из сборного ж/б по серии 902-09-22.84.

  5. Prof KN • БД - колодцы дождевой канализации по серии 902-09-46.88.

  6. Prof KN •  БД - изделия железобетонные для круглых колодцев по серии 3.900.1-14.

  7. Prof KN • Ввод исходных данных

  8. Prof KN •  Автоматизированное проектирование профиля

  9. Prof KN • Корректировка профиля на месте пересечения с коммуникацией

  10. Prof KN •  Корректировка отметок профиля на участке.

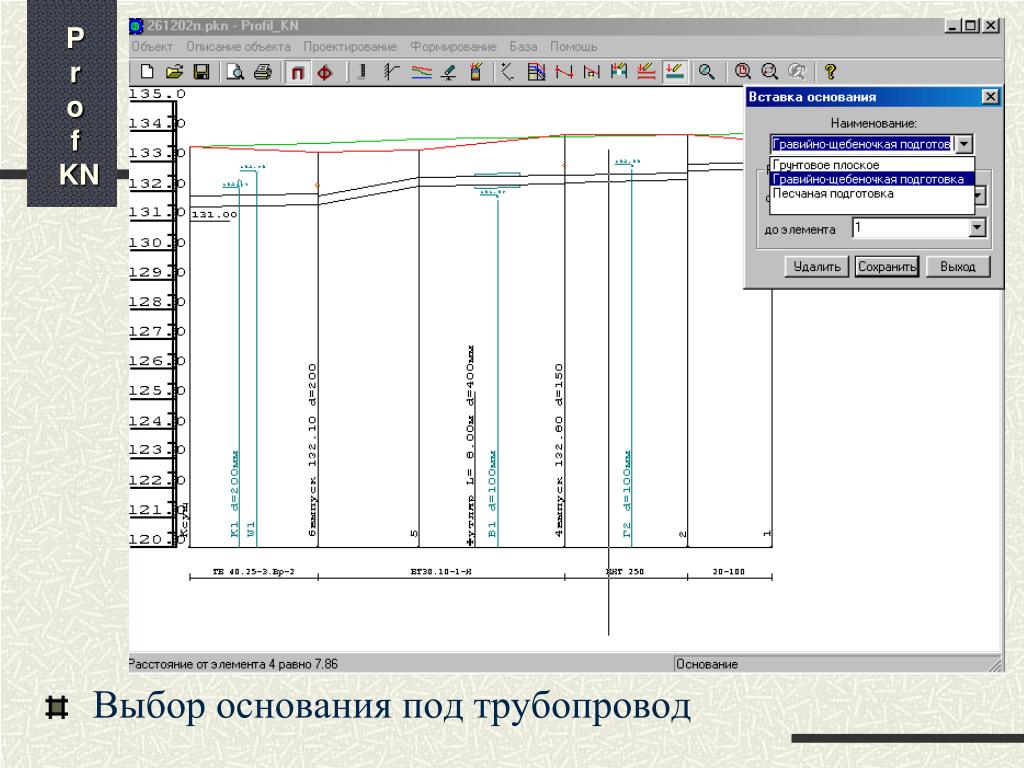

  11. Prof KN •  Выбор основания под трубопровод

  12. Prof KN •  Запроектированный профиль

  13. Prof KN •  Формирование чертежа

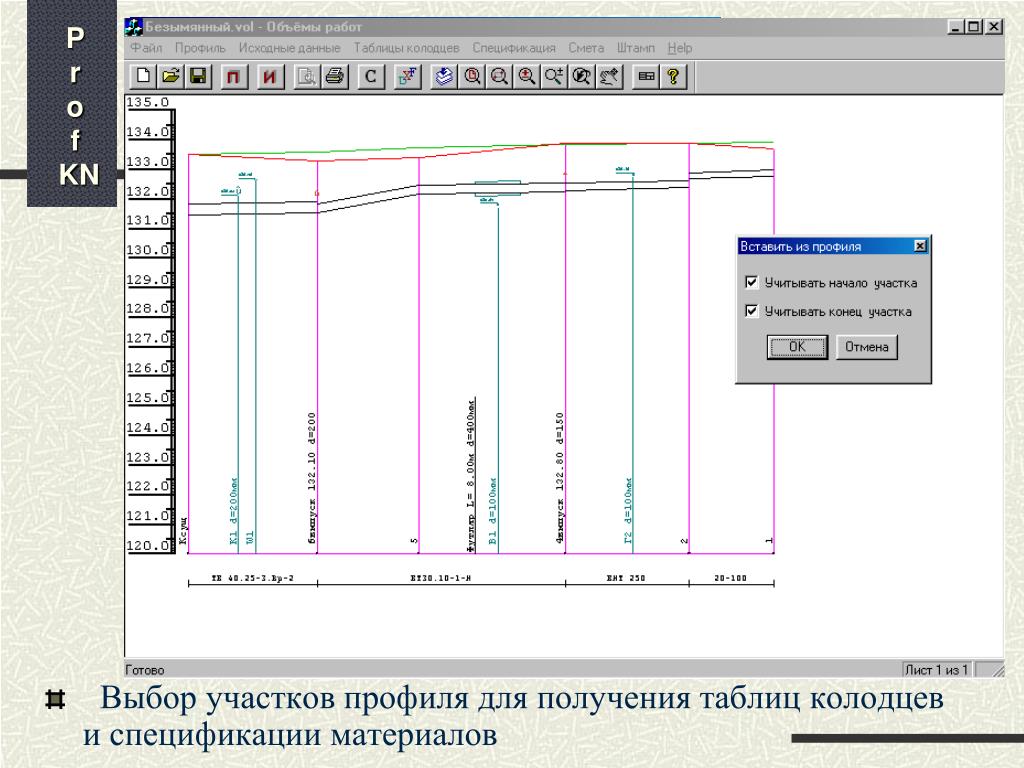

  14. Prof KN •   Выбор участков профиля для получения таблиц колодцев и спецификации материалов

  15. Prof KN •   Таблица канализационных колодцев.

  16. Prof KN • Спецификация материалов.
