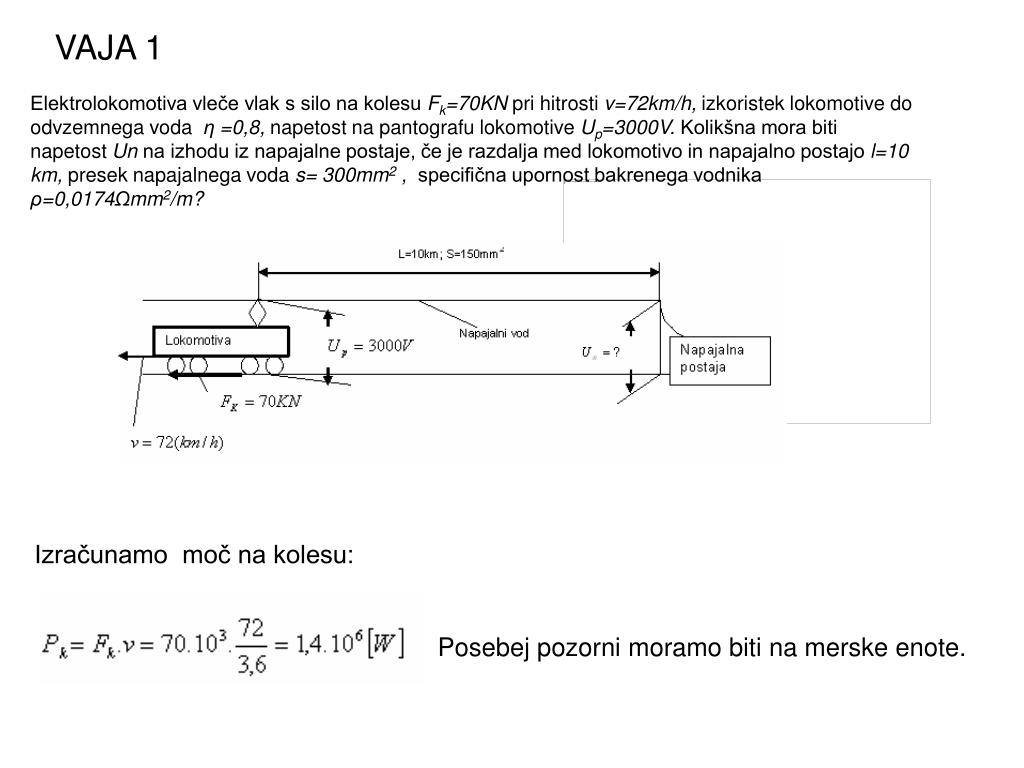

1. Elektrolokomotiva vleče vlak s silo na kolesu Fk=70KN pri hitrosti v=72km/h, izkoristek lokomotive do odvzemnega voda η =0,8, napetost na pantografulokomotive Up=3000V. Kolikšna mora biti napetost Un na izhodu iz napajalne postaje, če je razdalja med lokomotivo in napajalno postajo l=10 km, presek napajalnega voda s= 300mm2 , specifična upornost bakrenega vodnikaρ=0,0174Ωmm2/m? VAJA 1 Izračunamo moč na kolesu: Posebej pozorni moramo biti na merske enote.

2. Izračunamo moč, ki jo potrebujemo na stiku pantografa in električnega voda: Izračunamo upornost vodnika od pantografa do napajalne postaje: Tok, ki teče skozi vodnik, izračunamo po enačbi: Električna napetost na izhodu iz napajalne postaje je: Na izhodu iz napajalne postaje je napetost 3338,4V.

3. Vaja 2 Vlak vozi s hitrostjo 60km/h, za vzdrževanje hitrosti potrebuje silo 60KN. Kolikšno moč mora imeti, kolikšna bo poraba goriva, če je specifična kurilna kalorična vrednost dizelskega goriva 41900KJ/kg? Upoštevajte posamezne izkoristke sklopov, udeleženih v pogonu. Dizelskii motor η=0,2 Generator η=0,95 Elektromotor η=0,95 Mehanski prenos η=0,98 Prenos sile med tirom in kolesom η=0,98 Moč, ki jo potrebujemo na kolesu, izračunamo po enačbi: Moč na vhodu dizelskega motorja je produkt vseh izkoristkov:

4. Skupno moč: Z gorivom moramo zagotoviti moč 5882KW in ker je specifična kalorična vrednost dizelskega goriva H=41900Kj/kg, izračunamo: Poraba goriva v času 1ure je pri moči Pk=1000KW: Gostota dizelskega goriva Sg=0,87kg/l, poraba v litrih je:
