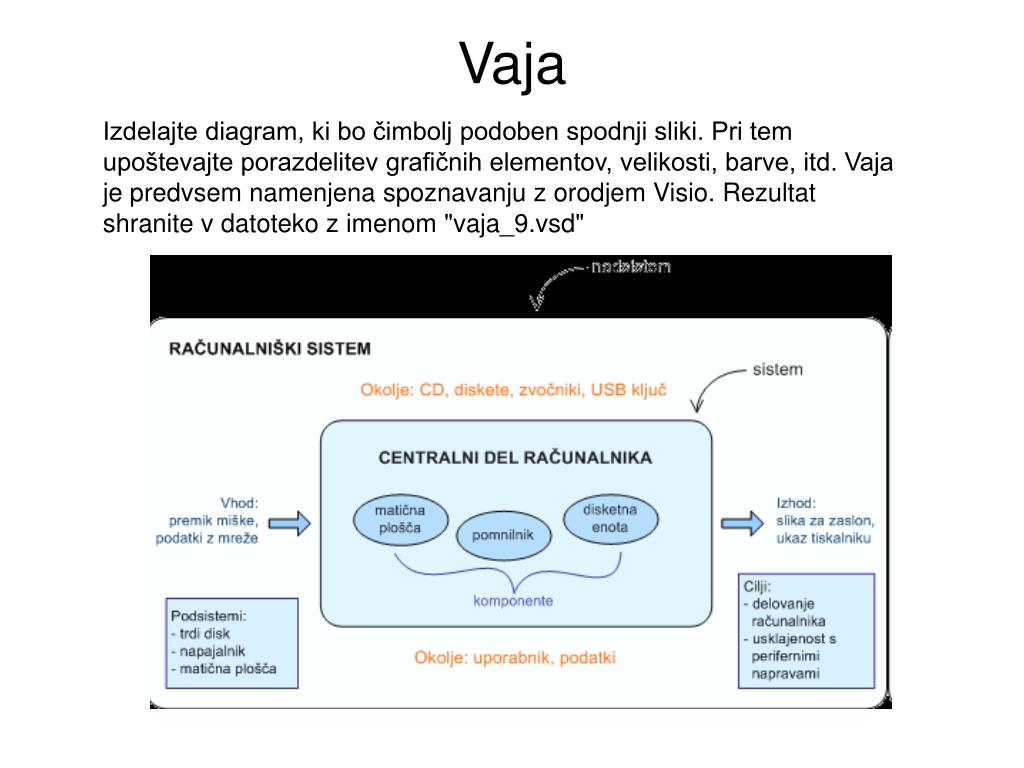

1. Vaja Izdelajte diagram, ki bo čimbolj podoben spodnji sliki. Pri tem upoštevajte porazdelitev grafičnih elementov, velikosti, barve, itd. Vaja je predvsem namenjena spoznavanju z orodjem Visio. Rezultat shranite v datoteko z imenom "vaja_9.vsd"

2. Vaja: • Po definiciji procesa in delovnega toka narišite proces, ki ste ga v življenju že izvajali. Proces narišite v orodju Visio - po svoji lastni presoji uporabite katerekoli šablone orodja. • Namig: proces, ki ste jih v življenju že izvedli so na primer: • # priprava na potovanje, pohod, • # organizacija zabave, • # organizacija družinskega srečanja, • # pleskanje sobe, • # in podobno. • S sošolcem, ki sedi poleg vas, si izmenjajta procesa. Poskusite interpretirati proces sošolca. • Izdelano vajo shranite kot "vaja_11.vsd".

3. Uporaba notacije EPC Event-driven Process Chain

4. Vaja 2 • Na predavanjih ste obravnavali osnove razvoja informacijskega sistema, med katerimi najdemo tudi faze razvoja IS. Pri vaji se bomo osredotočili na fazo "Zajem zahtev". Zamislite si nek informacijski sistem ali si ga izberite iz spodnjega seznama. Zapišite katere so funkcionalnosti sistema. Izberite vam najzanimivejšo funkcionalnost in jo zapišite v obliki procesa. Ne pozabite na definicijo poslovnega procesa in delovnega toka. Proces narišite v orodju Visio v zgoraj predstavljeni notaciji EPC. Poglejte si tudi primer, predstavljen v nadaljevanju. Zapisane funkcionalnosti shranite kot "vaja_22.doc", proces izbrane funkcionalnosti pa kot "vaja_22.vsd". • Primeri IS: • * E-meteorološki zavod • * Interni študentski referat • * IS agencije "Kulturo mladim" • * Elektronsko vodenje knjižnega kluba • * Elektronske evidence planinskega društva • * Elektronsko vodenje vinoteke

5. Elektronsko vodenje projektovprimer:

6. Glejte Word besedilo • Besedilo v strani opomb

7. Strukturna shemo podjetja • zdelajte strukturno shemo podjetja oz. ustanove, v kateri bi želeli delati (ali njegovega dela) oz. katere druge organizacije (športnega kluba, kulturnega društva, ...); pri tem uporabite različne barve, pisave, stile črt in polnitev. Vaja je namenjena treningu izdelave strukturnih diagramov. Rezultat shranite v datoteko z imenom "vaja44.vsd

8. Diagram podatkovnih tokov Izdelajte kontekstni nivo diagrama podatkovnih tokov (DFD), v katerem boste predstavili delo medijskega komunikologa (lahko seveda tudi delo, ki ga sami opravljate oz. bi ga želeli opravljati). Razmislite, od koga vse se prejemajo podatki oz. informacije (dokumenti, navodila, posnetki, ...) in komu vse se posredujejo - na ta način boste identificirali zunanje entitete in podatkovne tokove, ki so potrebni za predstavitev kontekstnega diagrama. Vaja je namenjena treningu izdelave DFD. Rezultat shranite v datoteko z imenom "vaja_55.vsd" Primer kontekstnega nivoja diagrama DFD - opravljanje predavanj in izpitov.

9. Kontekstni nivo DFDja iz vaje 25 razgradite v prvi - sistemski nivo. Pri tem izberite nekaj področij zgoraj izbranega dela (ki bodo seveda predstavljali procese) in prikažite, kako se podatki pretakajo med temi procesi. Smiselno uporabite podatkovne shrambe. Tudi ta vaja je namenjena treningu izdelave DFDjev. Rezultat shranite v datoteko z imenom "vaja_66.vsd". Primer sistemskega nivoja diagrama DFD - opravljanje predavanj in izpitov.
