  1. 2001碩士班暨碩士在職專班有限元素分析課程研習報告2001碩士班暨碩士在職專班有限元素分析課程研習報告 國立屏東科技大學 機械工程系暨研究所 TEL: (08)770-3202轉7017 FAX: (08)774-0142 E-mail: wangbt@mail.npust.edu.tw www: http://wwwme.npust.edu.tw www: http://140.127.6.133/teacher/index.htm

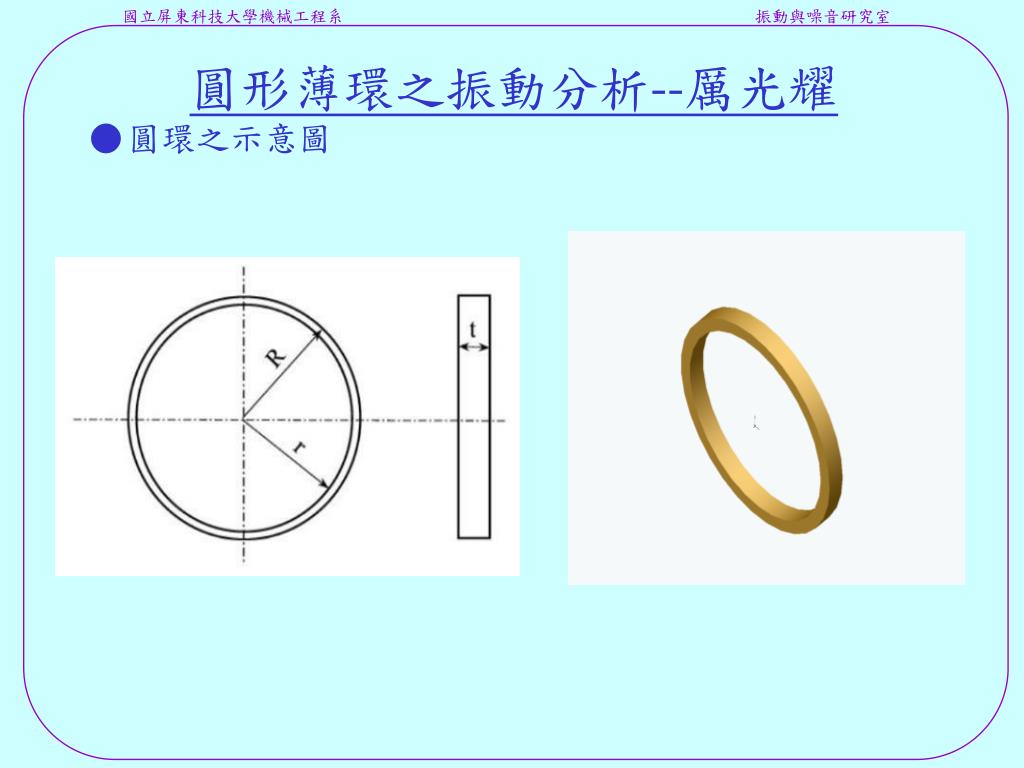

  2. 圓形薄環之振動分析--厲光耀 • 圓環之示意圖

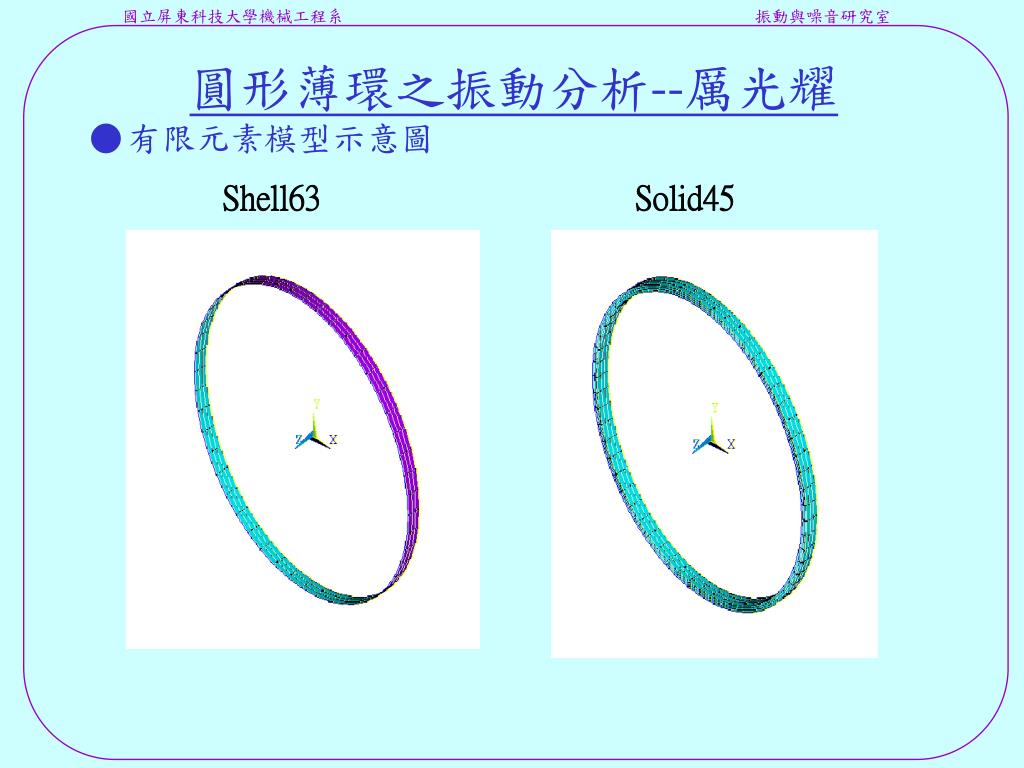

  3. 圓形薄環之振動分析--厲光耀 • 有限元素模型示意圖 Shell63 Solid45

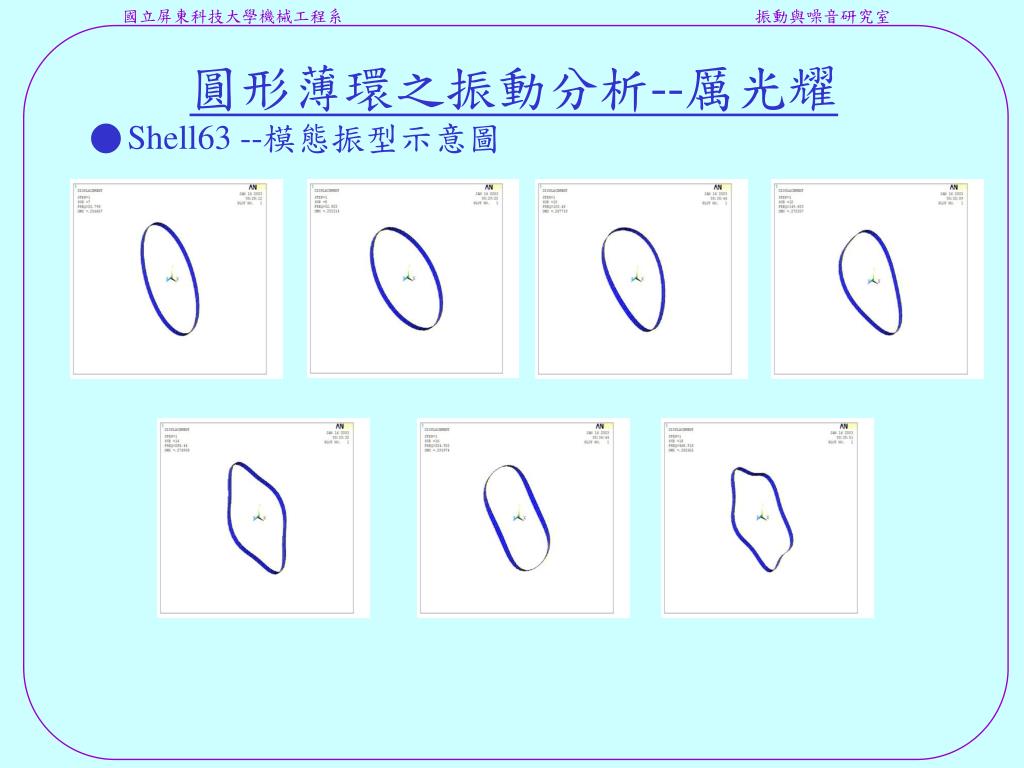

  4. 圓形薄環之振動分析--厲光耀 • Shell63 --模態振型示意圖

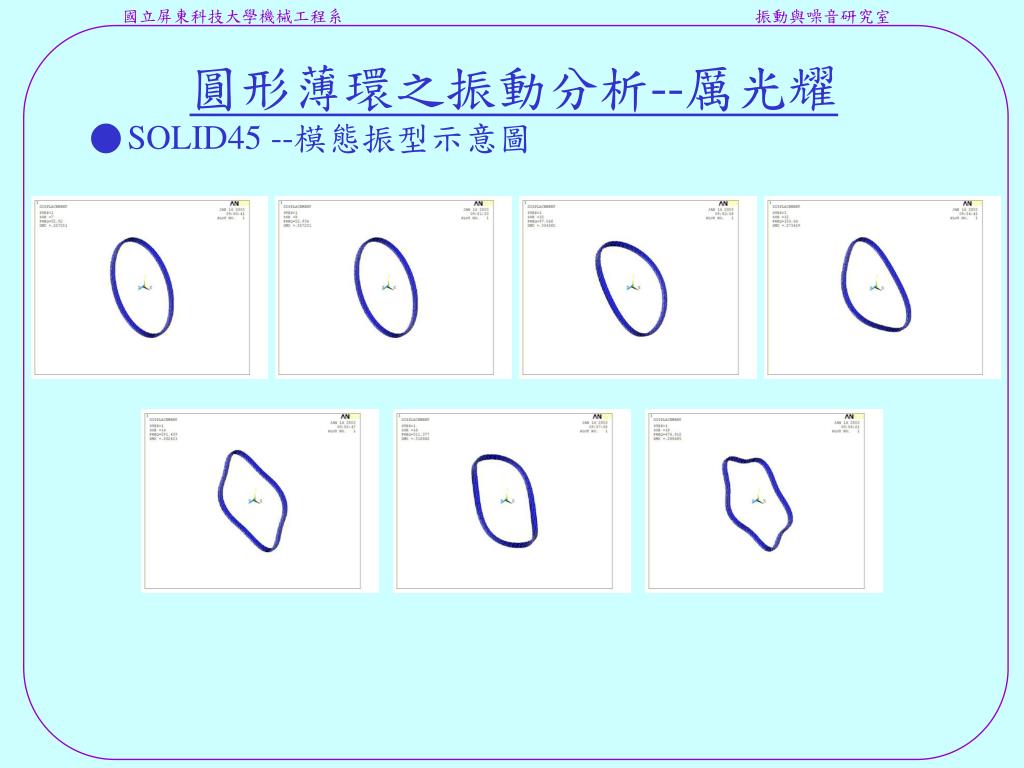

  5. 圓形薄環之振動分析--厲光耀 • SOLID45 --模態振型示意圖

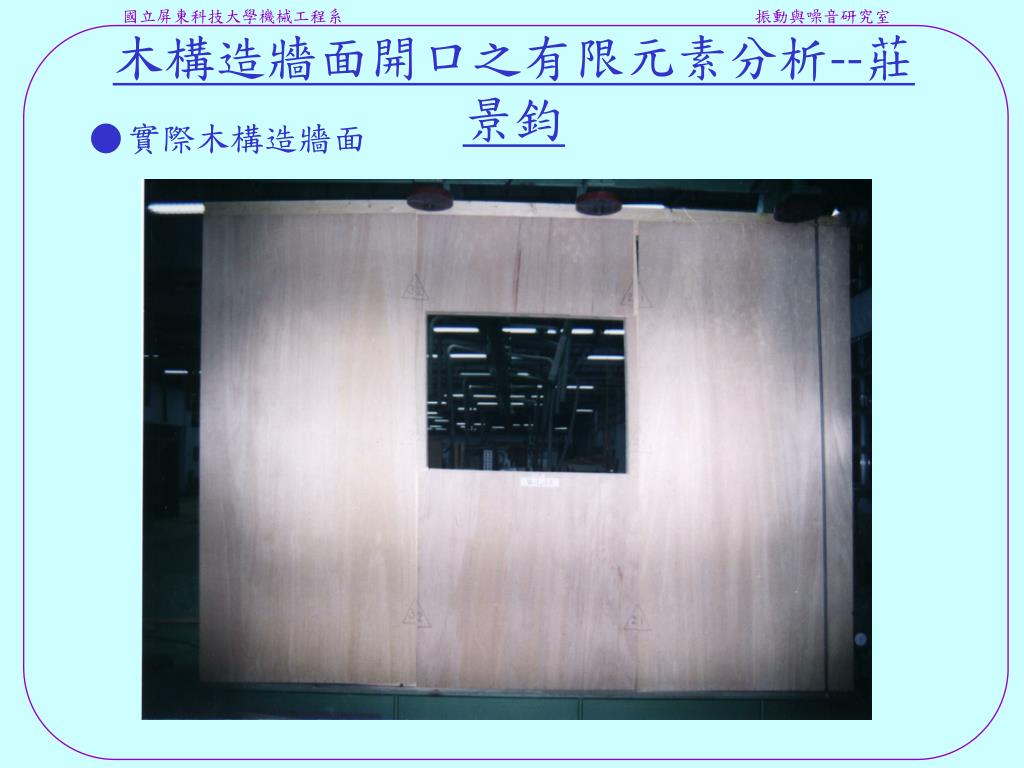

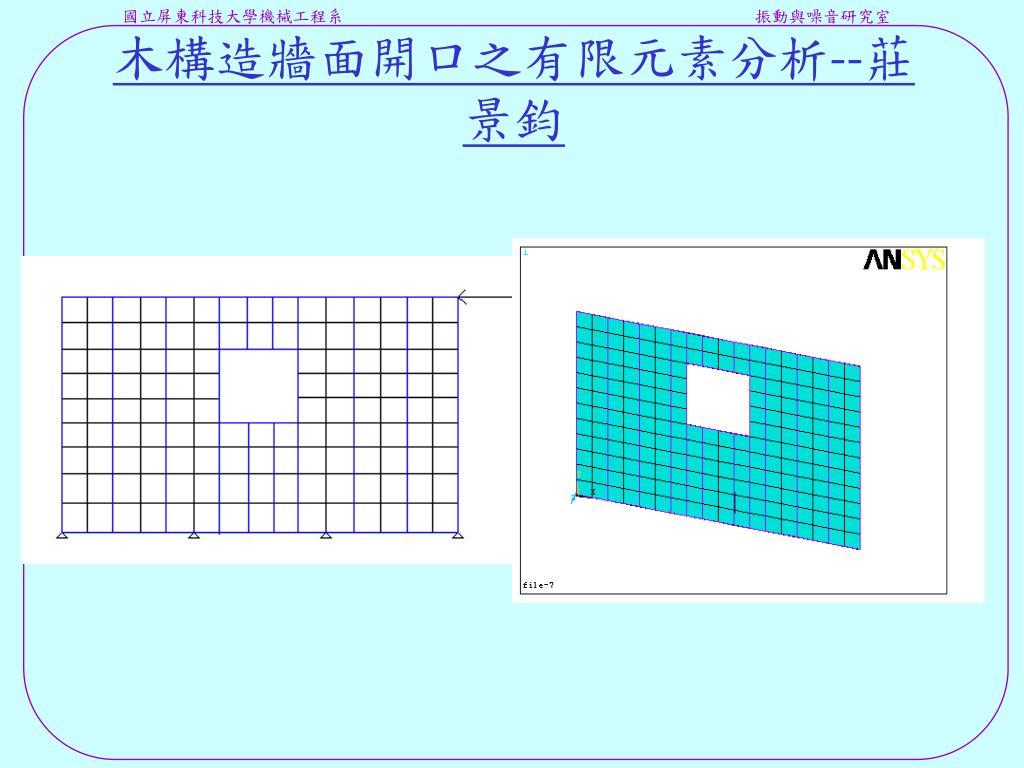

  6. 木構造牆面開口之有限元素分析--莊景鈞 • 實際木構造牆面

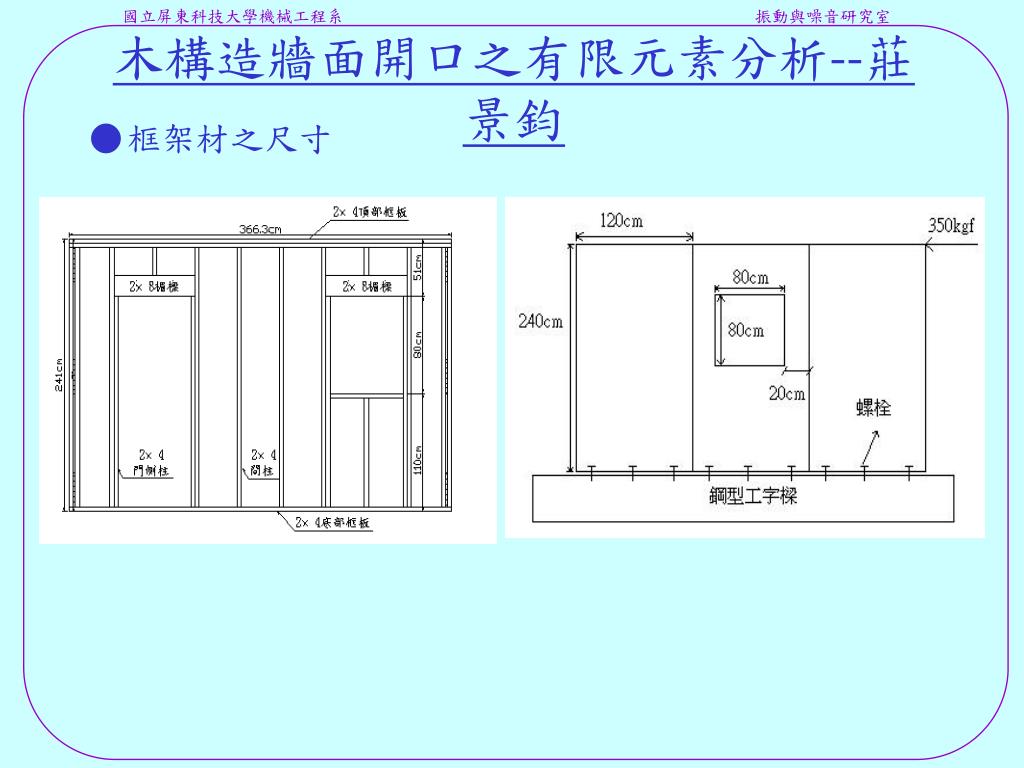

  7. 木構造牆面開口之有限元素分析--莊景鈞 • 框架材之尺寸

  8. 木構造牆面開口之有限元素分析--莊景鈞

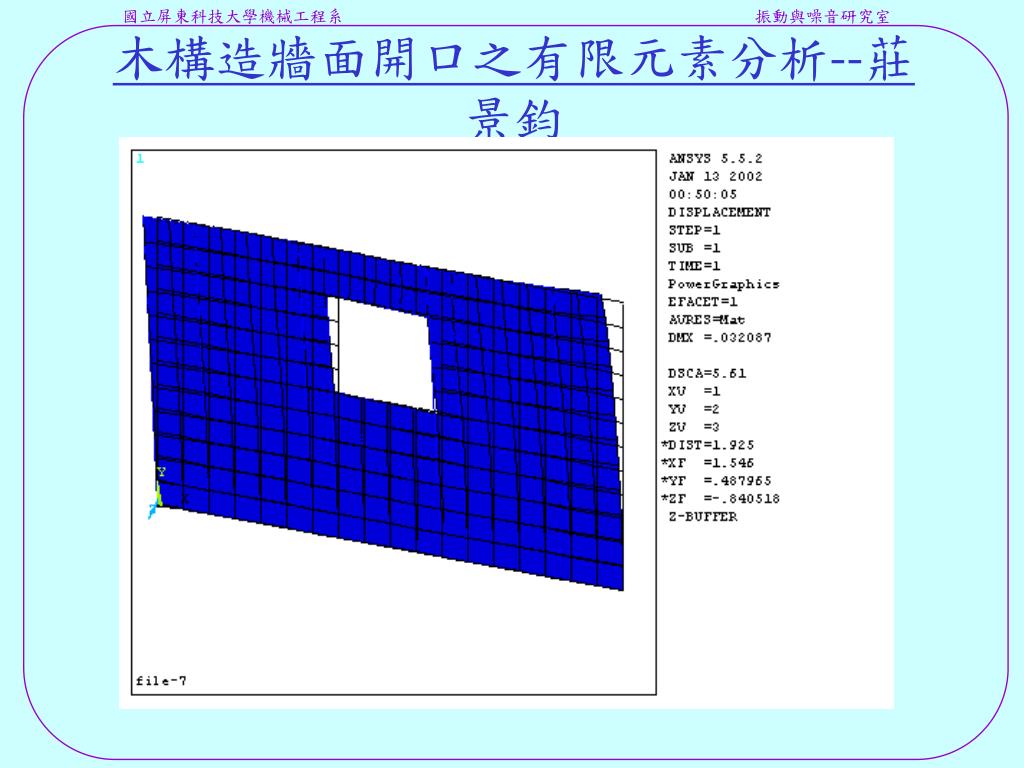

  9. 木構造牆面開口之有限元素分析--莊景鈞

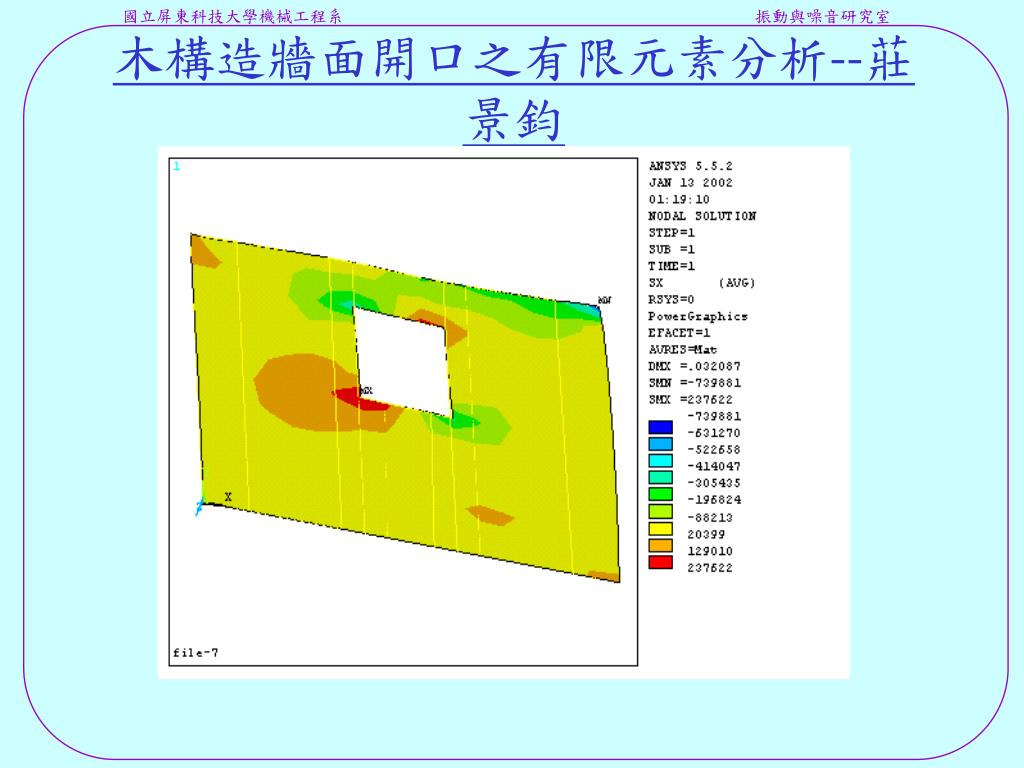

  10. 木構造牆面開口之有限元素分析--莊景鈞

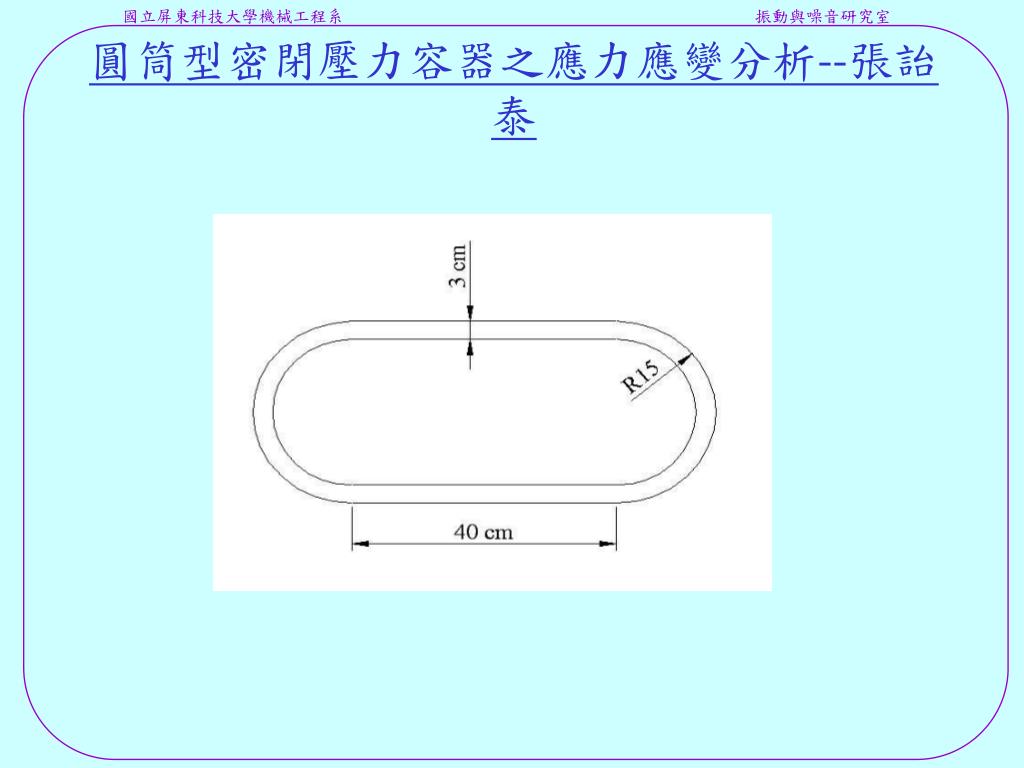

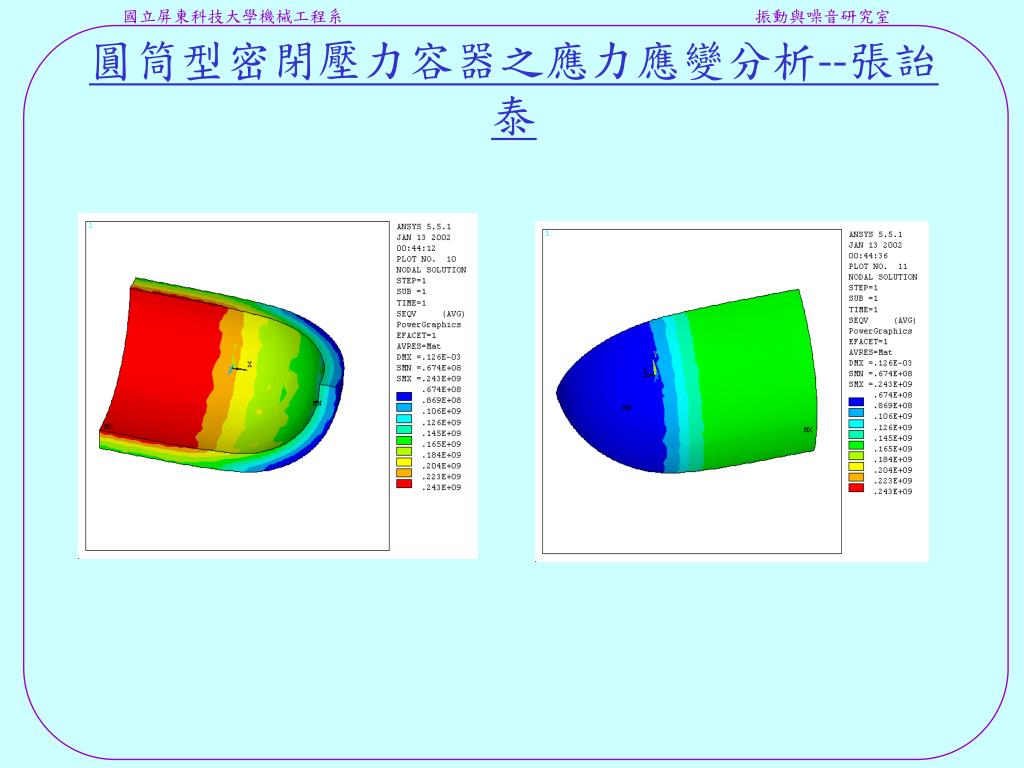

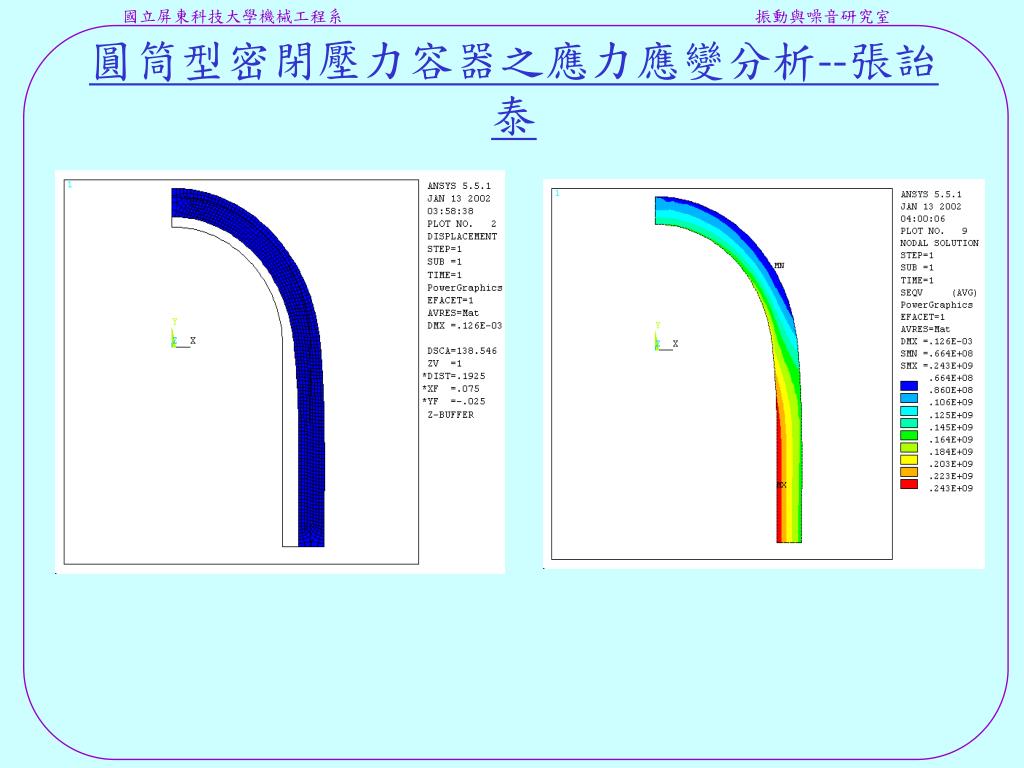

  11. 圓筒型密閉壓力容器之應力應變分析--張詒泰

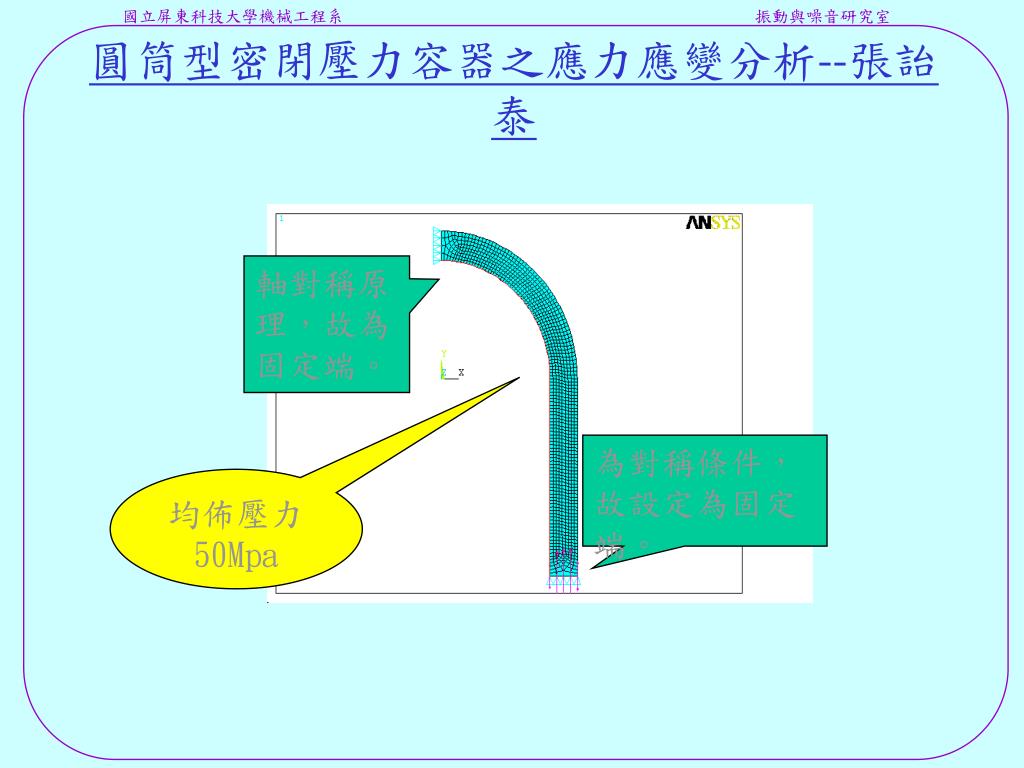

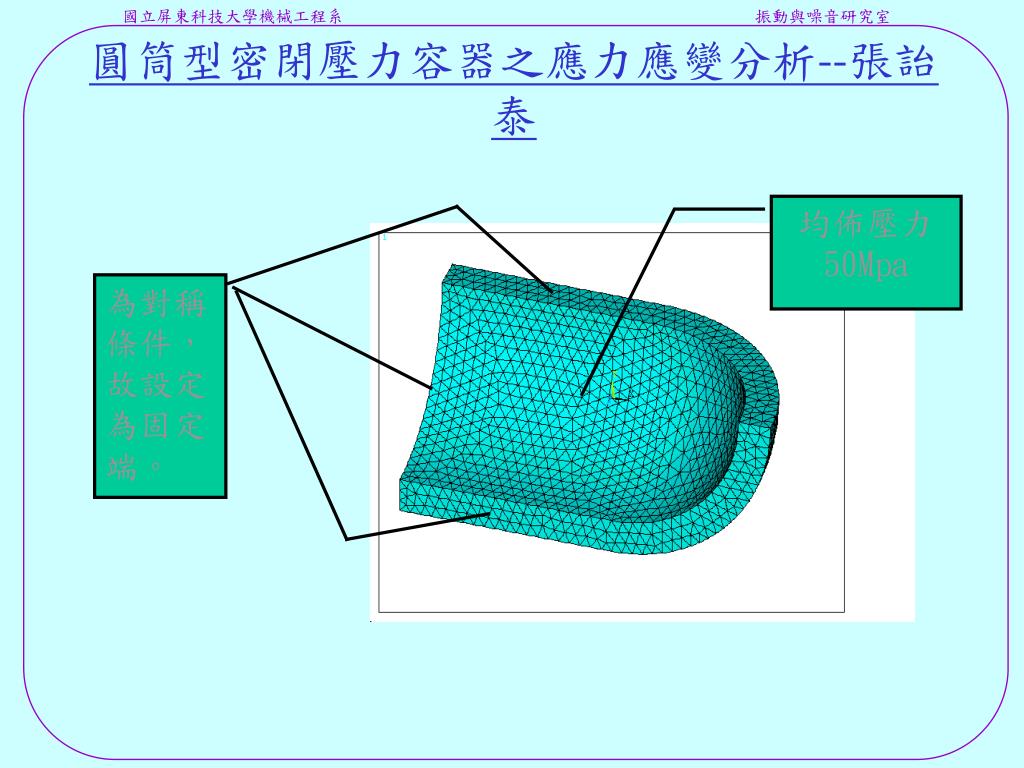

  12. 軸對稱原理，故為固定端。 為對稱條件，故設定為固定端。 均佈壓力 50Mpa 圓筒型密閉壓力容器之應力應變分析--張詒泰

  13. 均佈壓力 50Mpa 為對稱條件，故設定為固定端。 圓筒型密閉壓力容器之應力應變分析--張詒泰

  14. 圓筒型密閉壓力容器之應力應變分析--張詒泰

  15. 圓筒型密閉壓力容器之應力應變分析--張詒泰

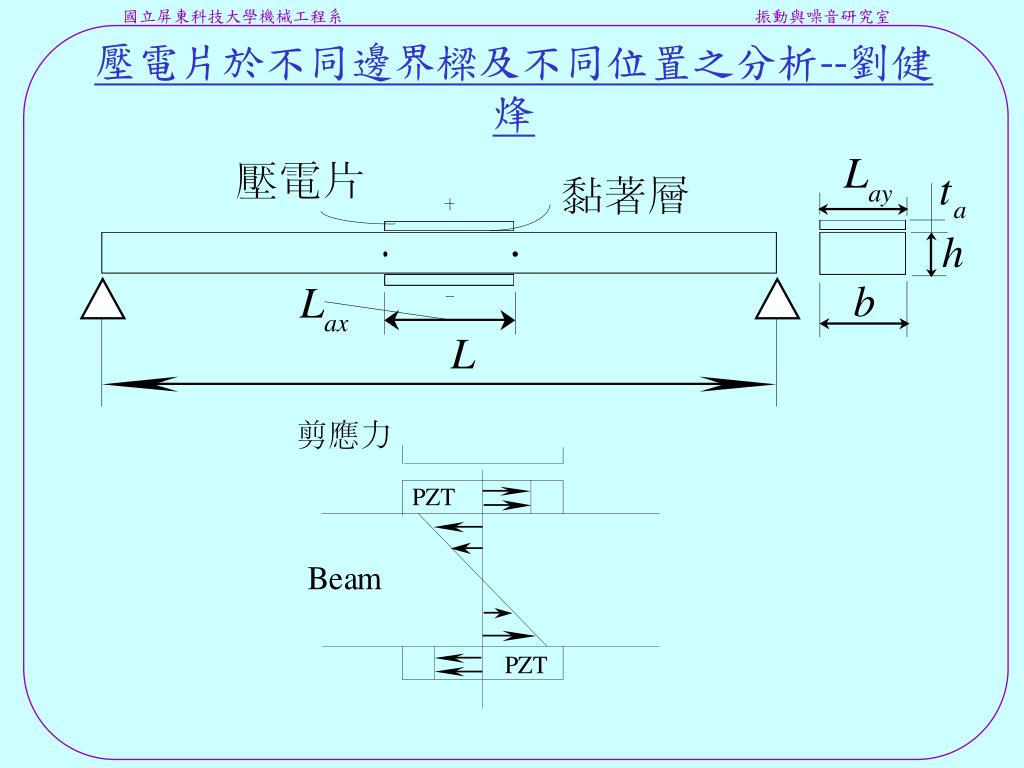

  16. 壓電片於不同邊界樑及不同位置之分析--劉健烽壓電片於不同邊界樑及不同位置之分析--劉健烽

  17. 壓電片於不同邊界樑及不同位置之分析--劉健烽壓電片於不同邊界樑及不同位置之分析--劉健烽

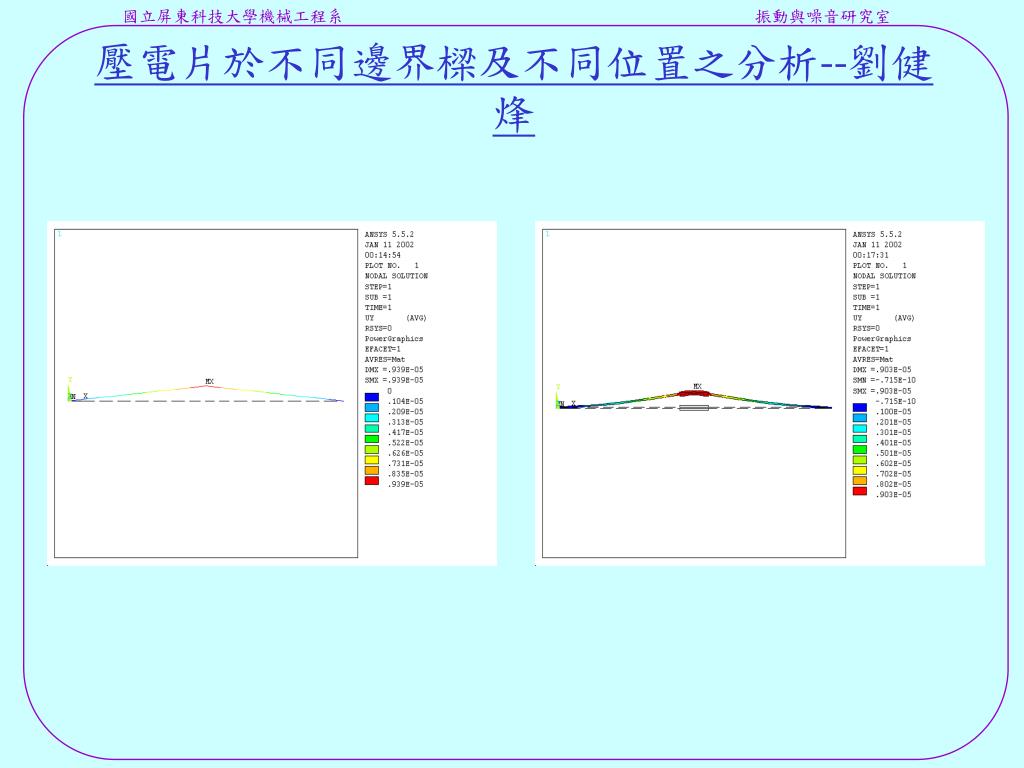

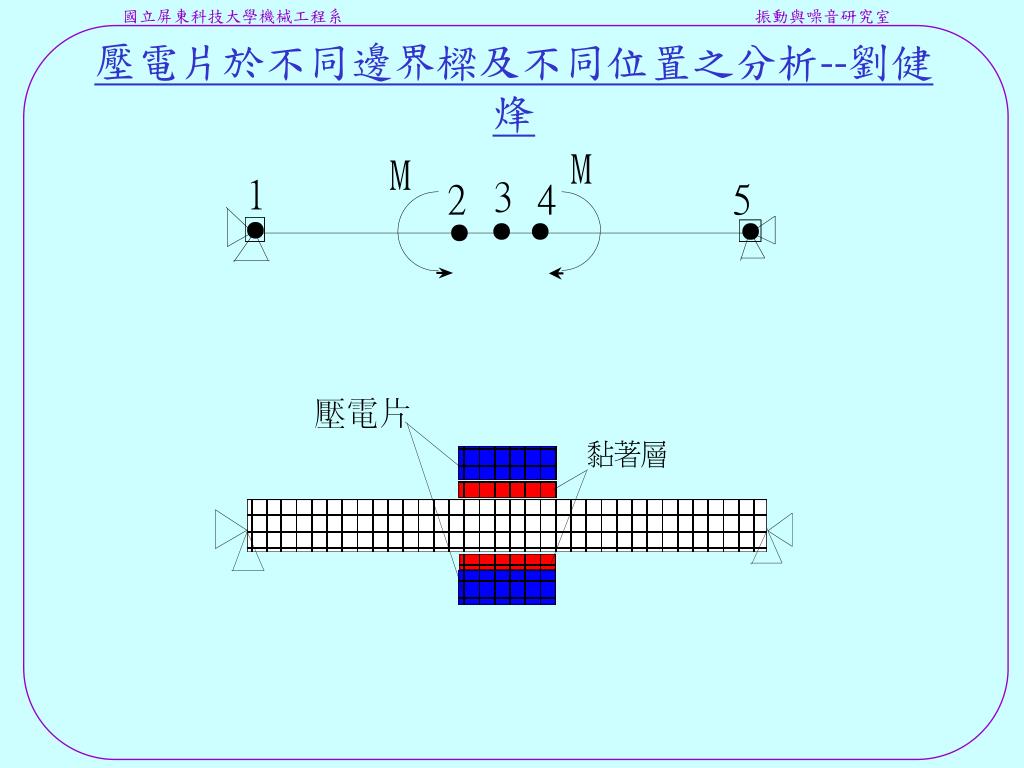

  18. 壓電片於不同邊界樑及不同位置之分析--劉健烽壓電片於不同邊界樑及不同位置之分析--劉健烽

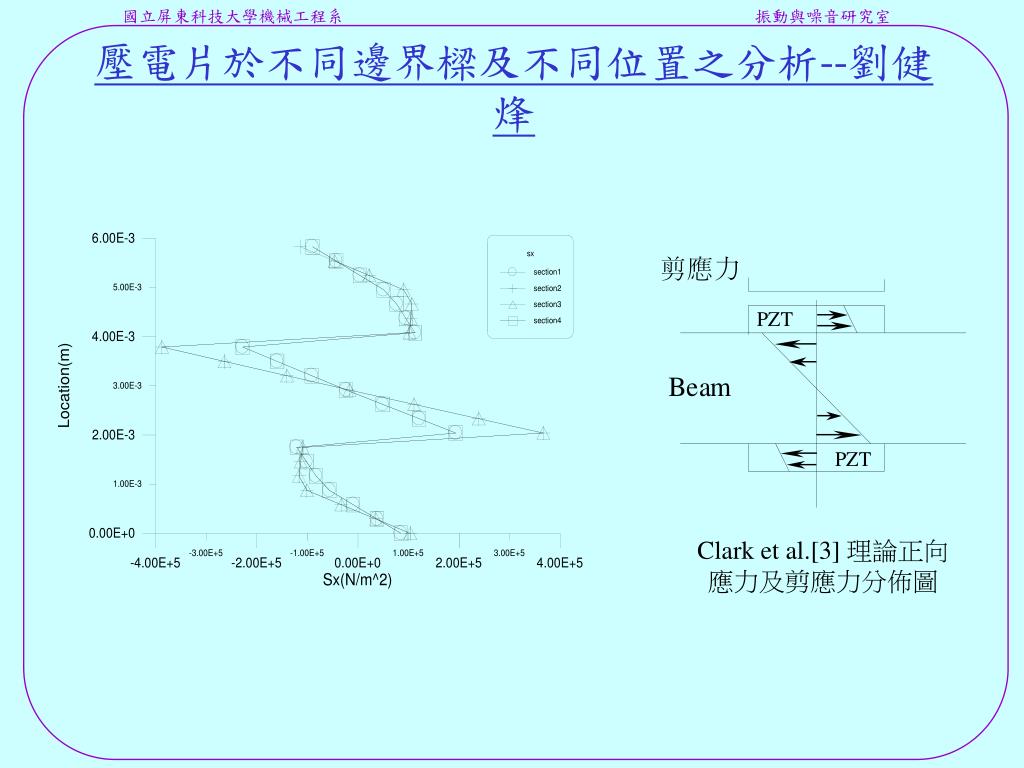

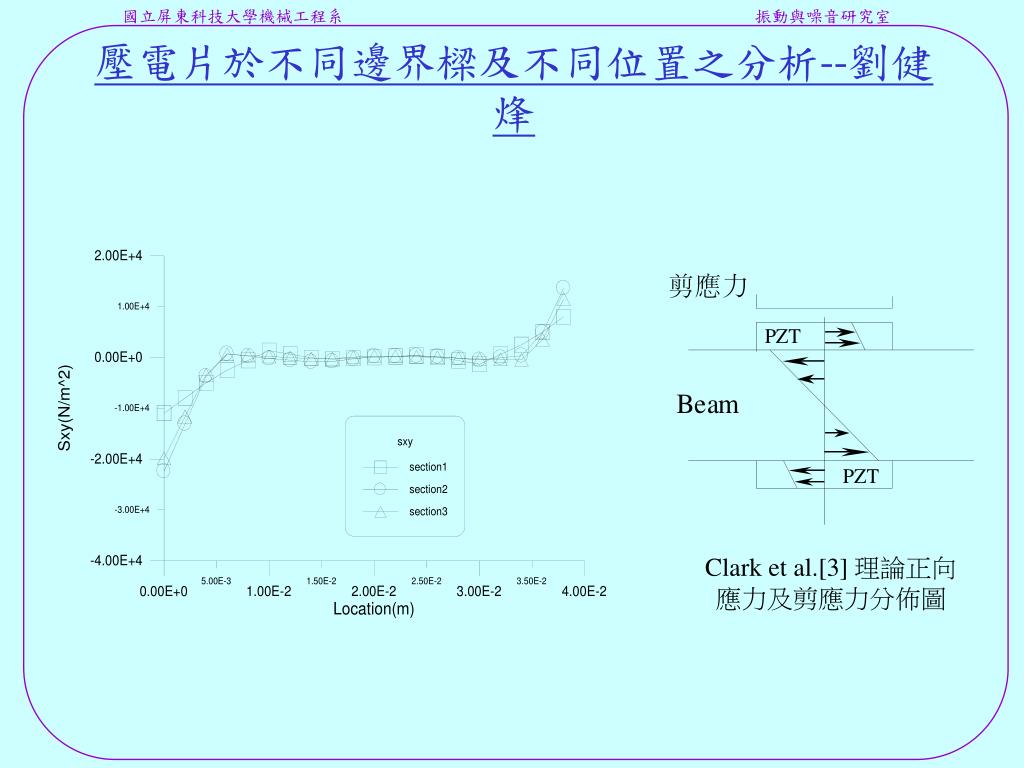

  19. 壓電片於不同邊界樑及不同位置之分析--劉健烽壓電片於不同邊界樑及不同位置之分析--劉健烽 Clark et al.[3] 理論正向應力及剪應力分佈圖

  20. 壓電片於不同邊界樑及不同位置之分析--劉健烽壓電片於不同邊界樑及不同位置之分析--劉健烽 Clark et al.[3] 理論正向應力及剪應力分佈圖

  21. 壓電片於不同邊界樑及不同位置之分析--劉健烽壓電片於不同邊界樑及不同位置之分析--劉健烽

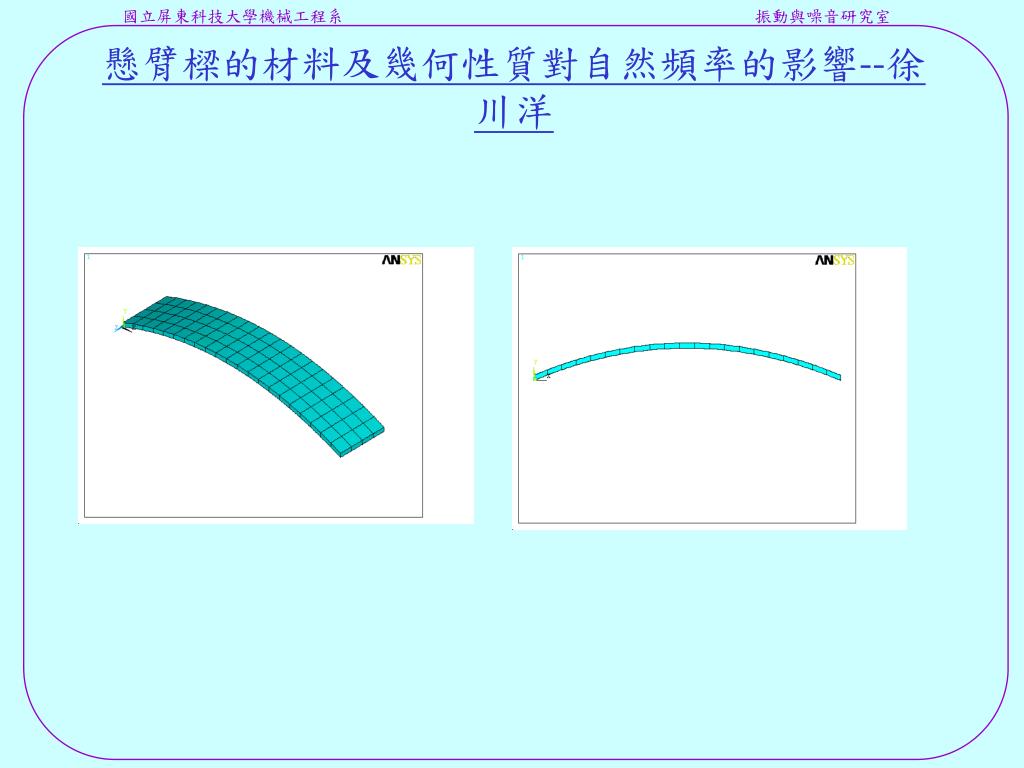

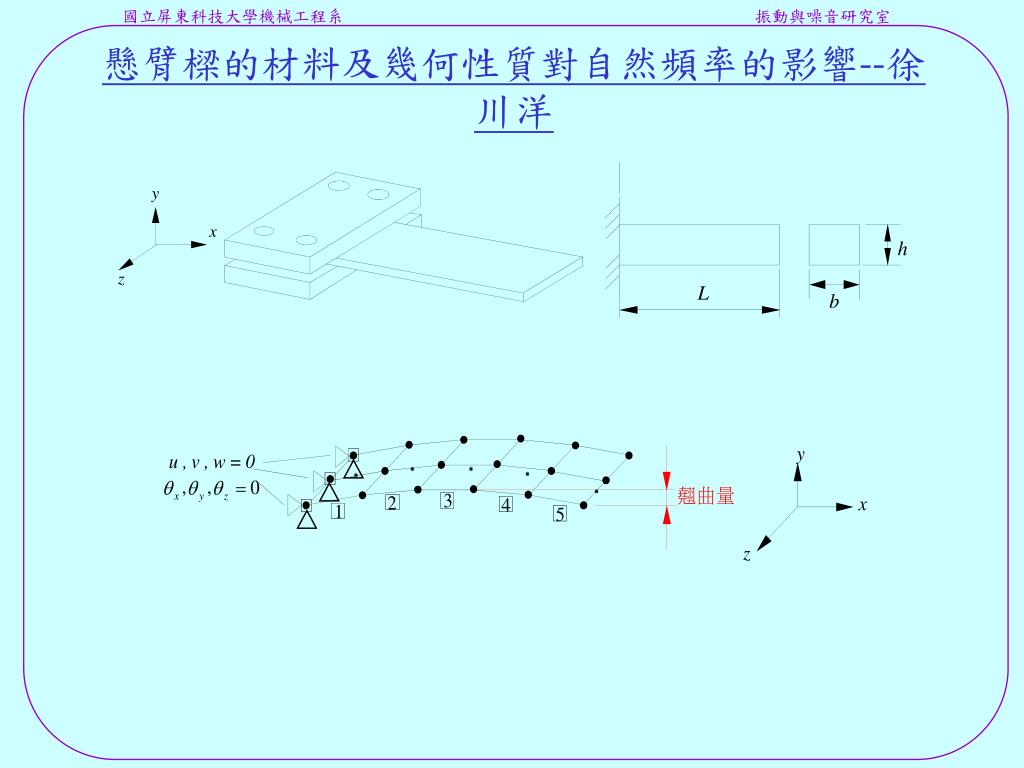

  22. 懸臂樑的材料及幾何性質對自然頻率的影響--徐川洋懸臂樑的材料及幾何性質對自然頻率的影響--徐川洋

  23. 懸臂樑的材料及幾何性質對自然頻率的影響--徐川洋懸臂樑的材料及幾何性質對自然頻率的影響--徐川洋

  24. 懸臂樑的材料及幾何性質對自然頻率的影響--徐川洋懸臂樑的材料及幾何性質對自然頻率的影響--徐川洋

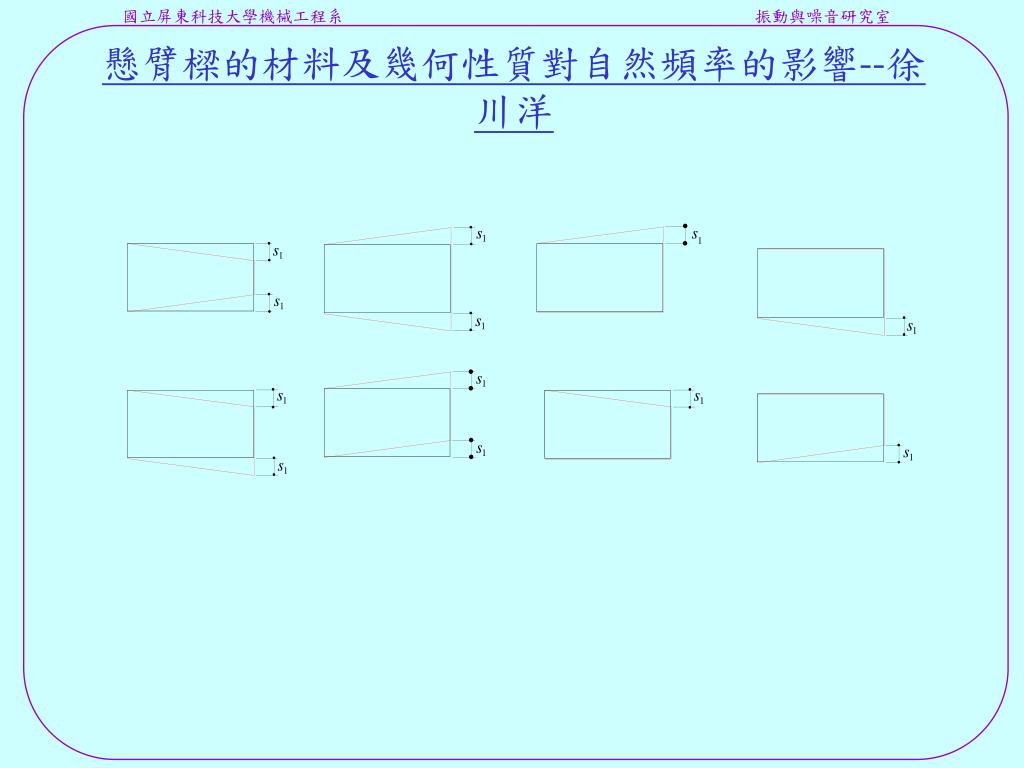

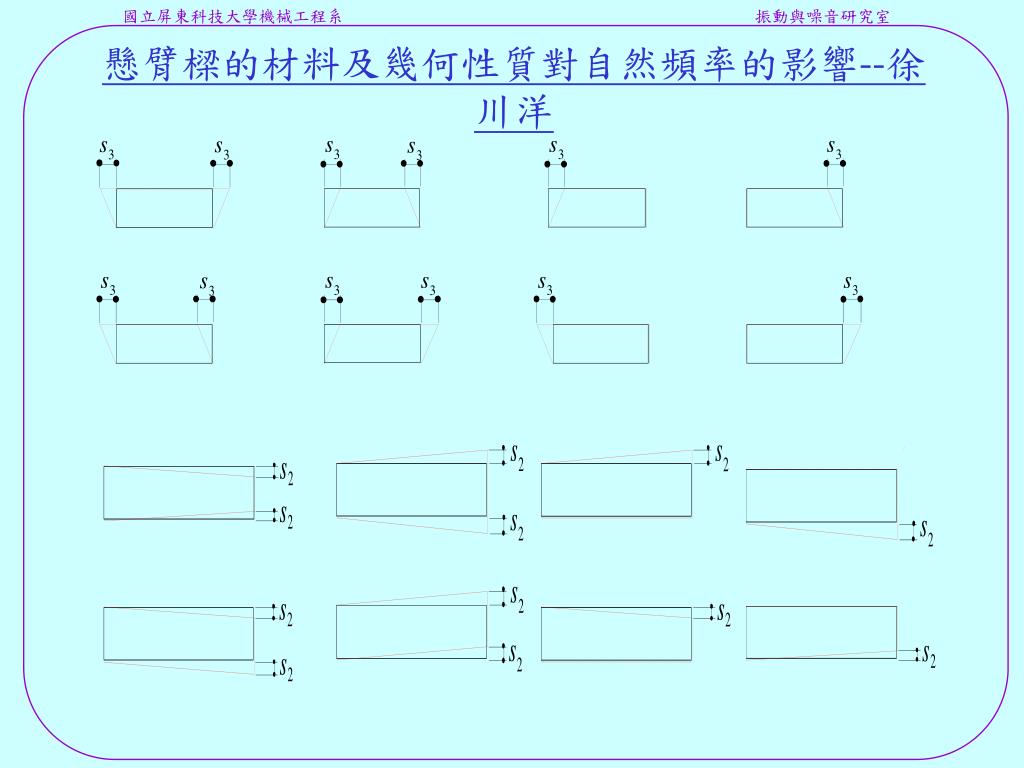

  25. 懸臂樑的材料及幾何性質對自然頻率的影響--徐川洋懸臂樑的材料及幾何性質對自然頻率的影響--徐川洋

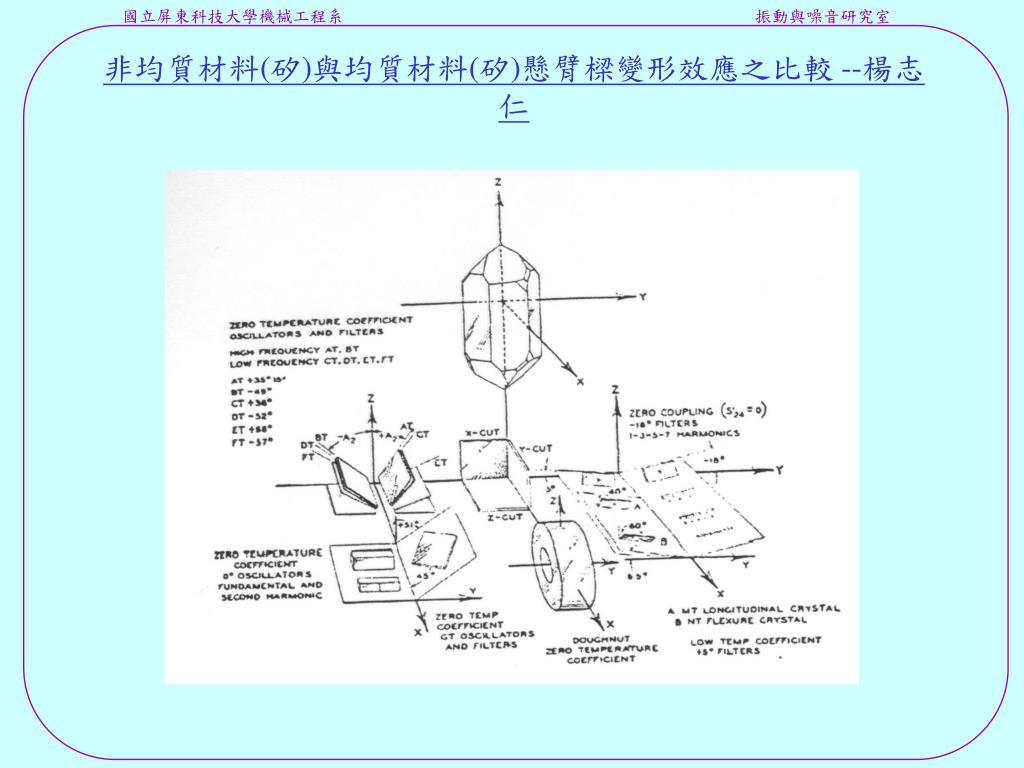

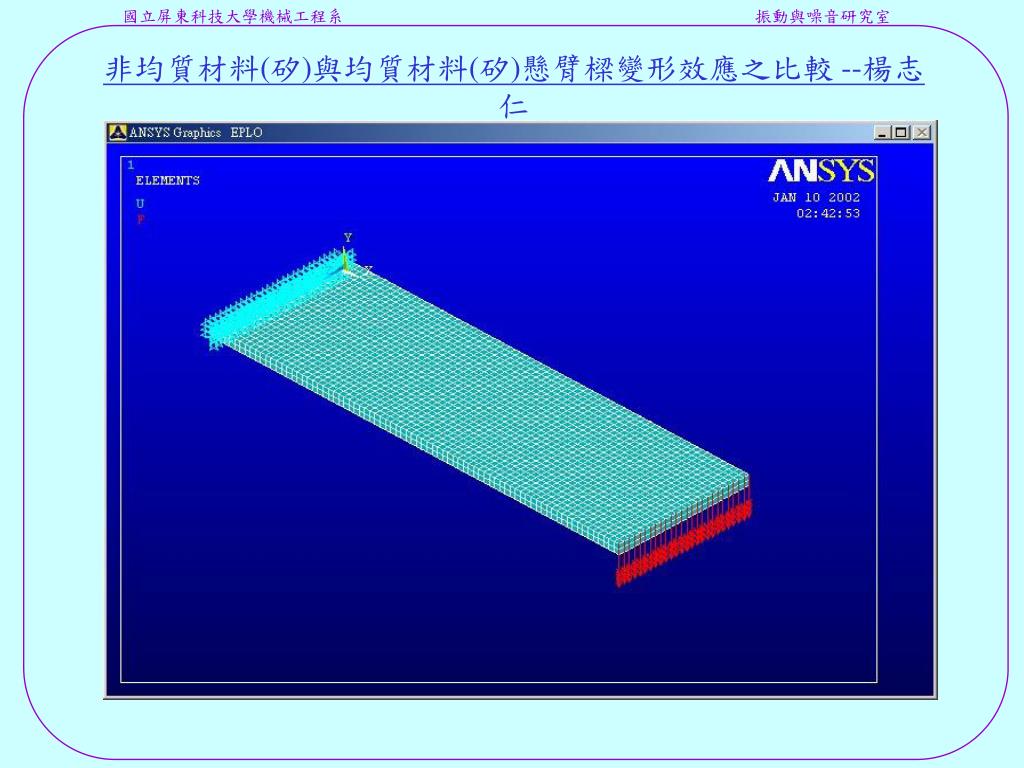

  26. 非均質材料(矽)與均質材料(矽)懸臂樑變形效應之比較 --楊志仁

  27. 非均質材料(矽)與均質材料(矽)懸臂樑變形效應之比較 --楊志仁

  28. 非均質材料(矽)與均質材料(矽)懸臂樑變形效應之比較 --楊志仁

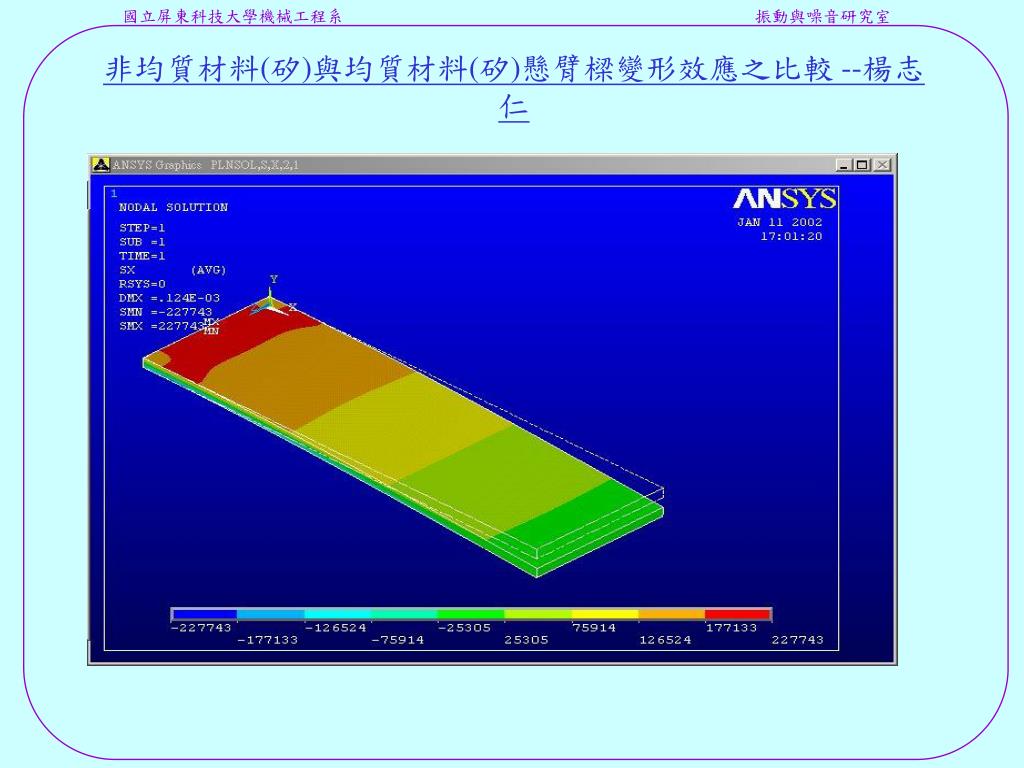

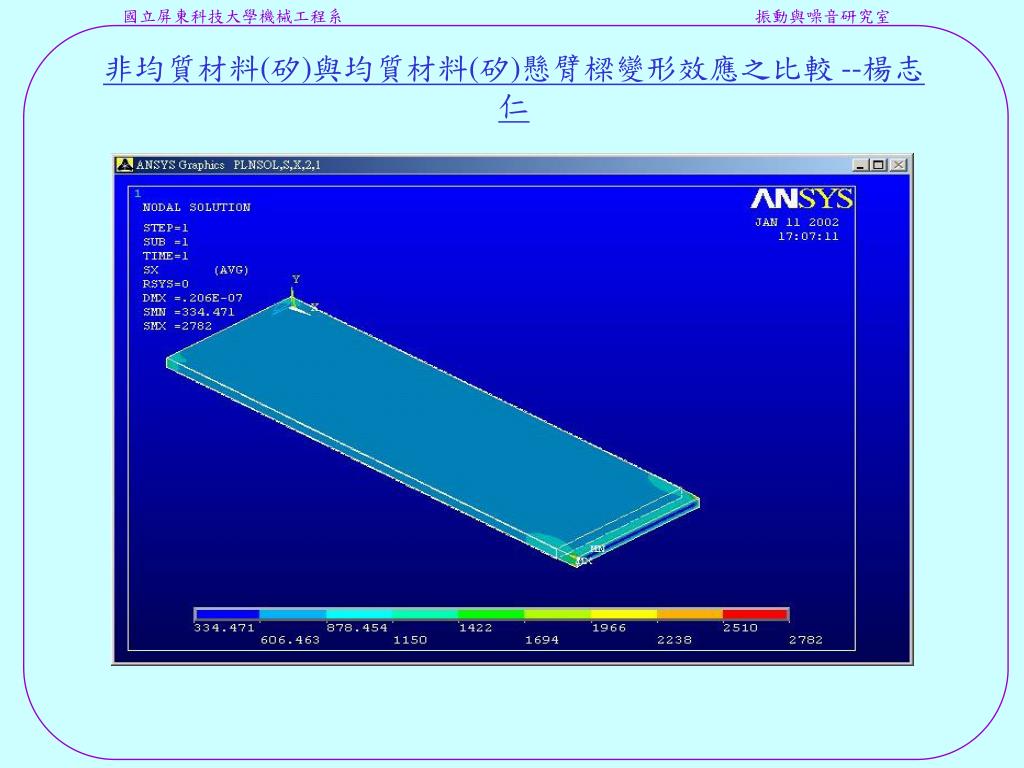

  29. 非均質材料(矽)與均質材料(矽)懸臂樑變形效應之比較 --楊志仁

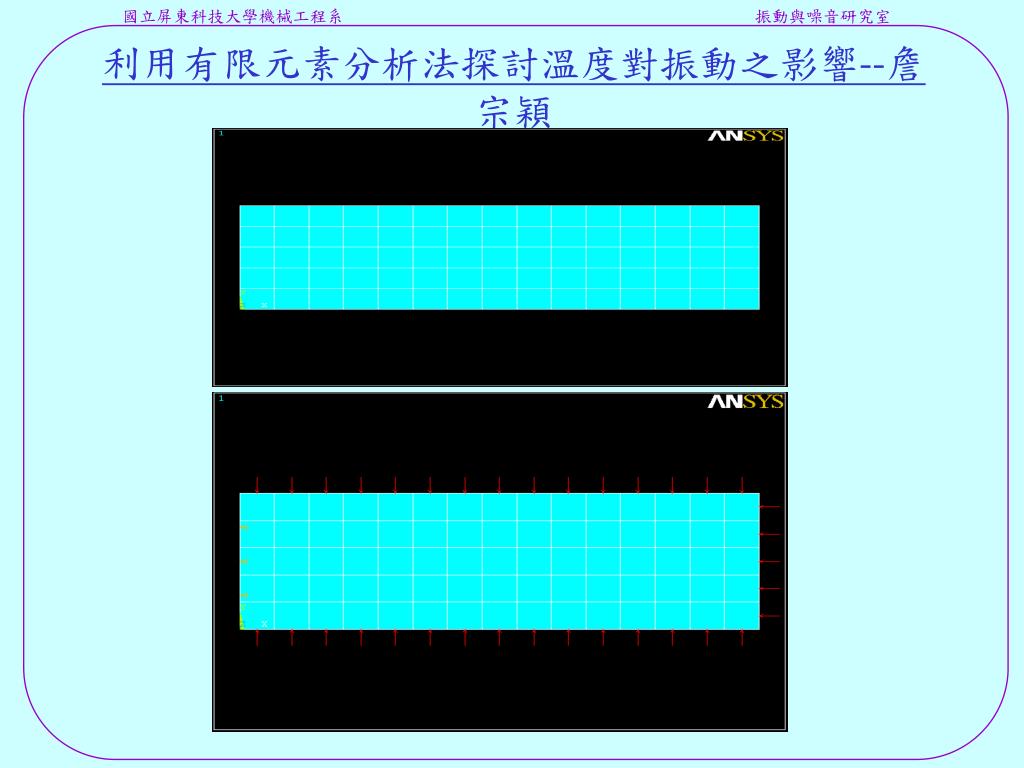

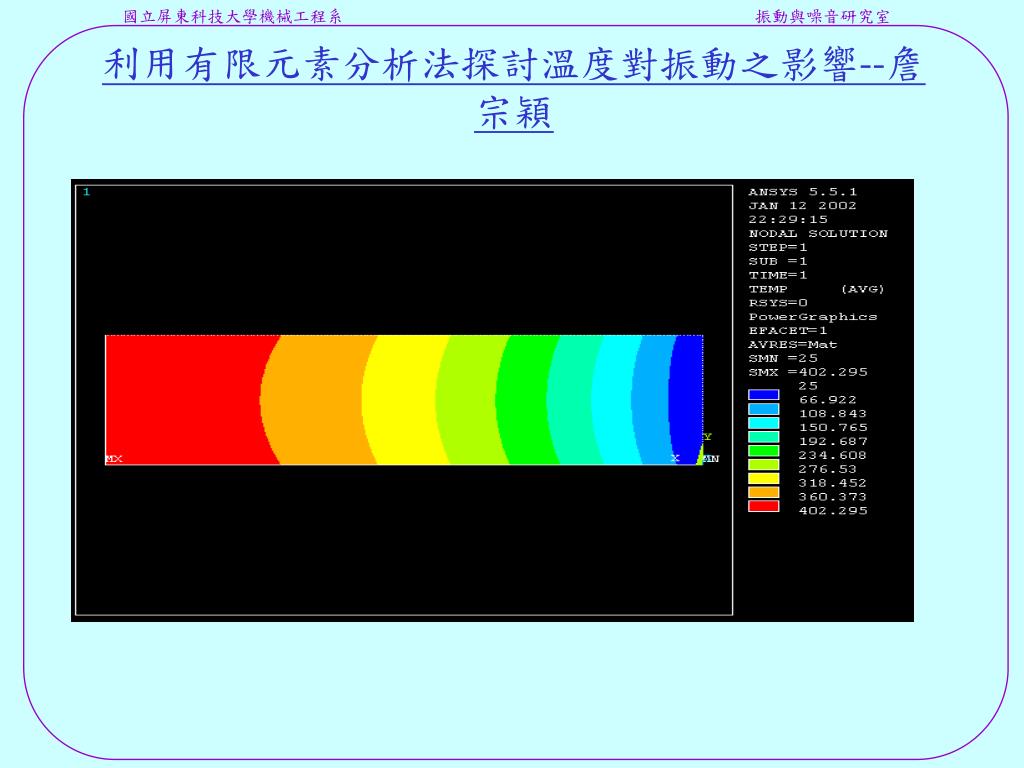

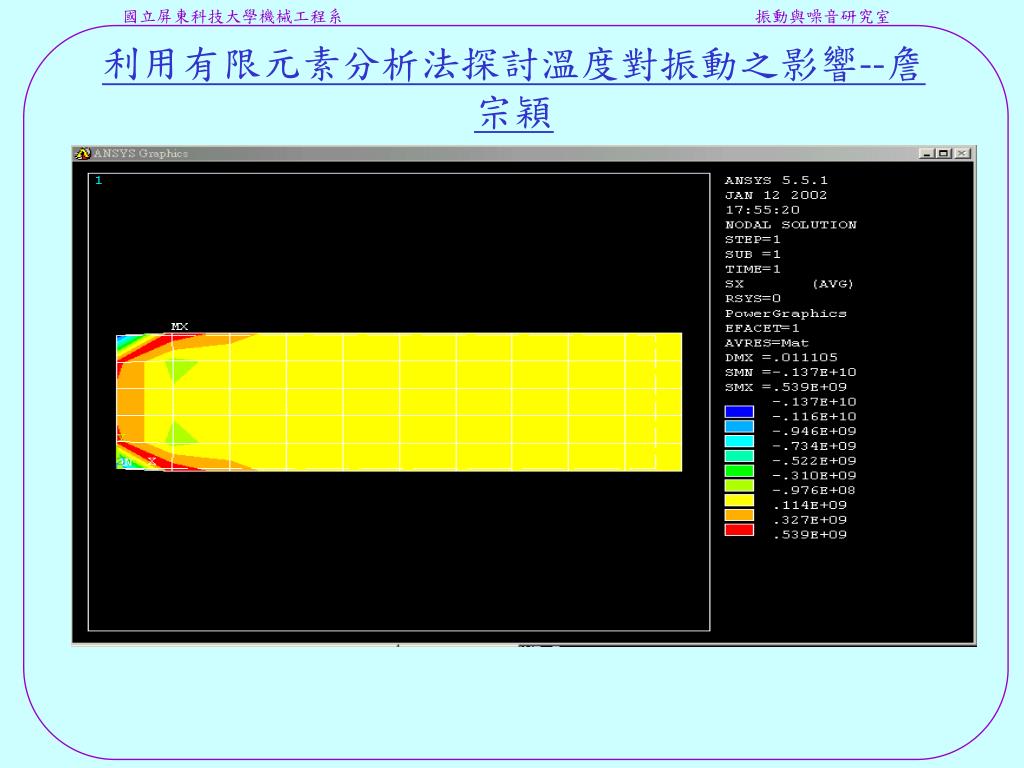

  30. 利用有限元素分析法探討溫度對振動之影響--詹宗穎利用有限元素分析法探討溫度對振動之影響--詹宗穎

  31. 利用有限元素分析法探討溫度對振動之影響--詹宗穎利用有限元素分析法探討溫度對振動之影響--詹宗穎

  32. 利用有限元素分析法探討溫度對振動之影響--詹宗穎利用有限元素分析法探討溫度對振動之影響--詹宗穎

  33. 利用有限元素分析法探討溫度對振動之影響--詹宗穎利用有限元素分析法探討溫度對振動之影響--詹宗穎

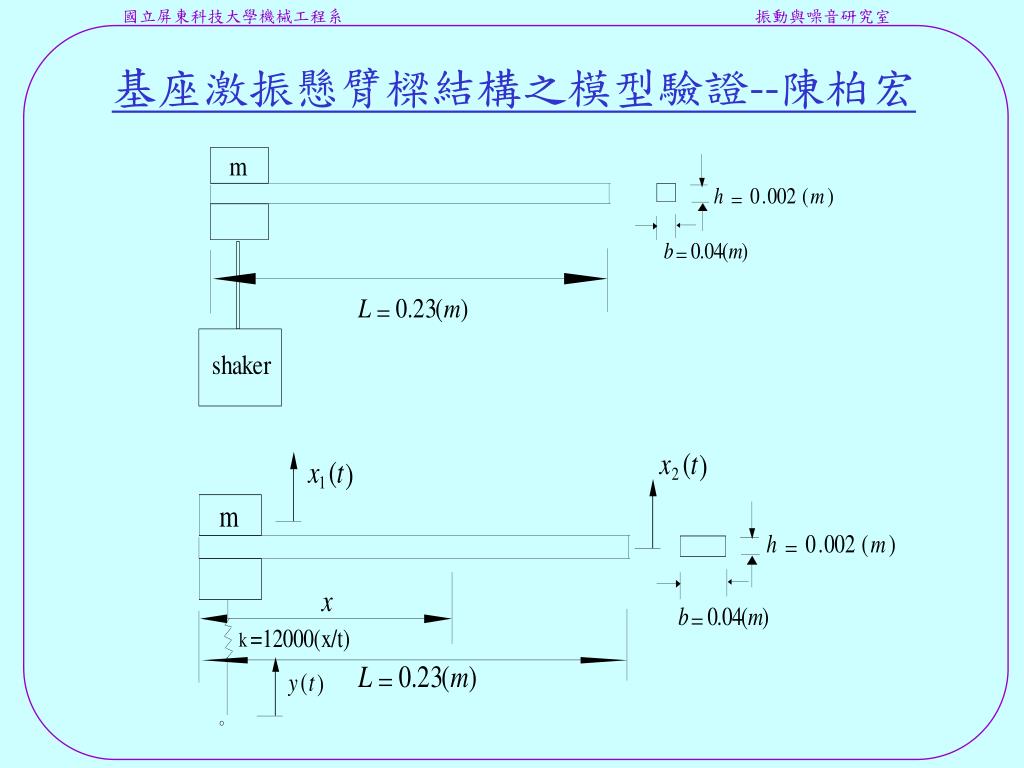

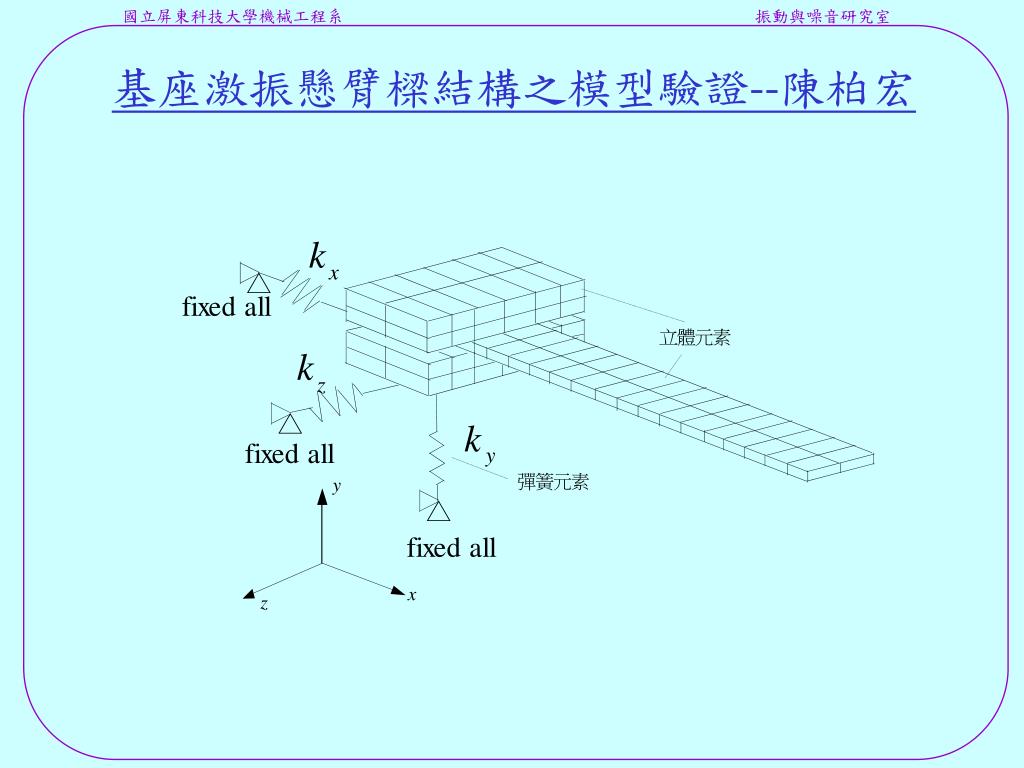

  34. 基座激振懸臂樑結構之模型驗證--陳柏宏

  35. 基座激振懸臂樑結構之模型驗證--陳柏宏

  36. 基座激振懸臂樑結構之模型驗證--陳柏宏

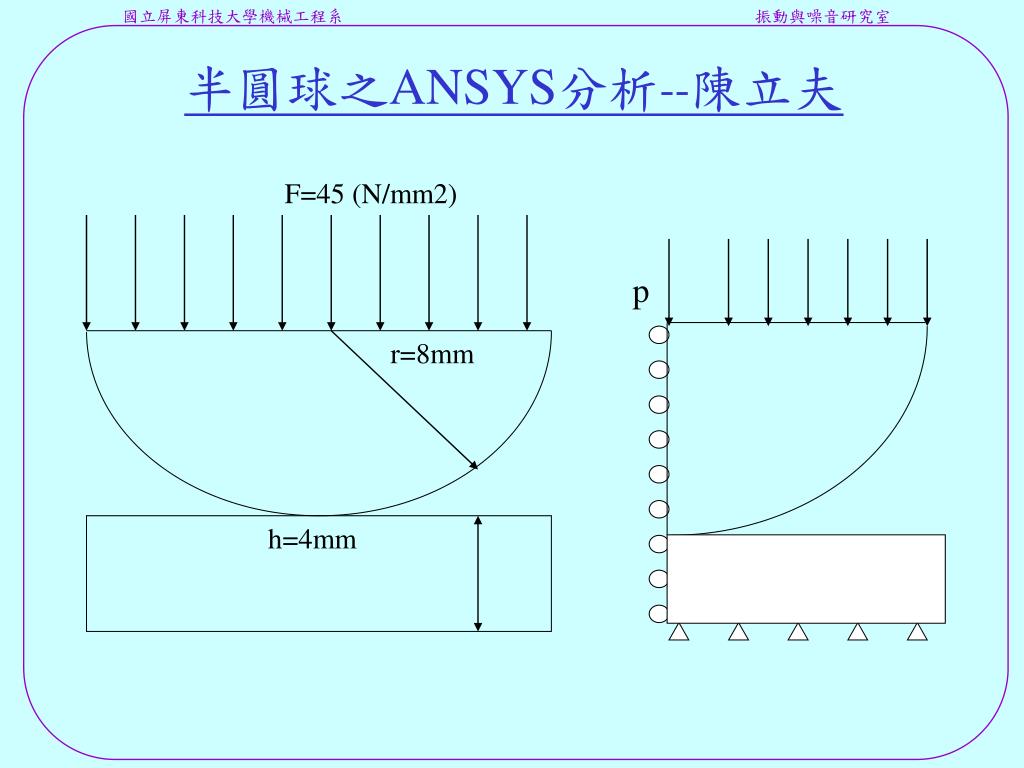

  37. F=45 (N/mm2) p r=8mm h=4mm 半圓球之ANSYS分析--陳立夫

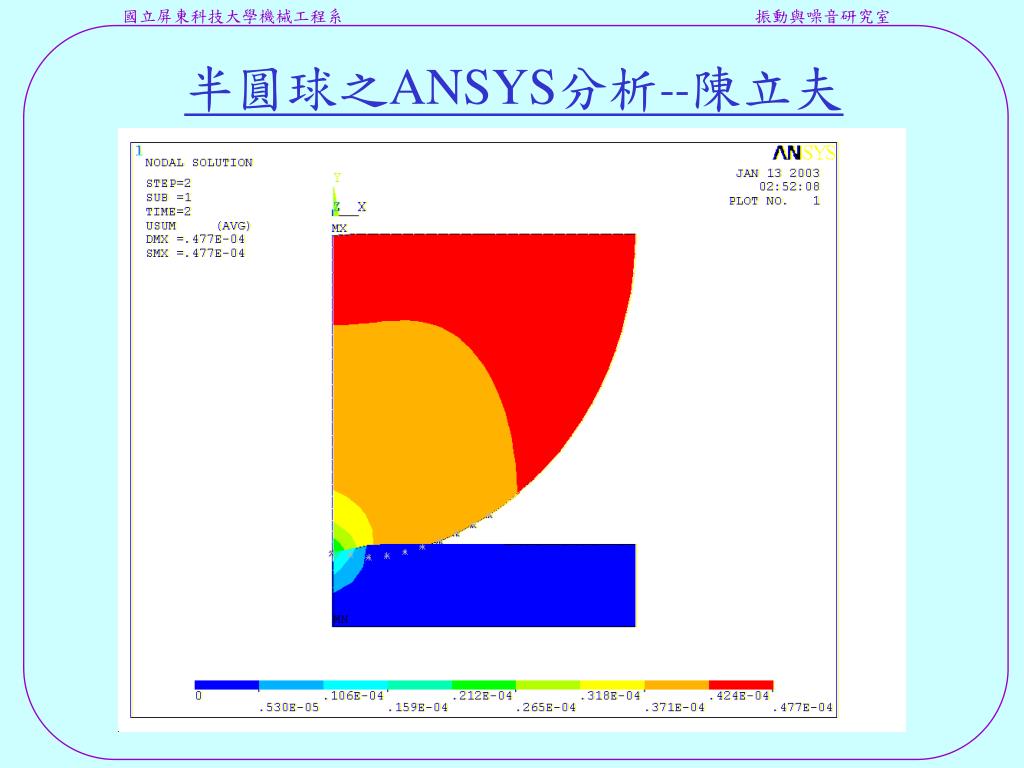

  38. 半圓球之ANSYS分析--陳立夫

  39. 有限元素分析--詹岡龍

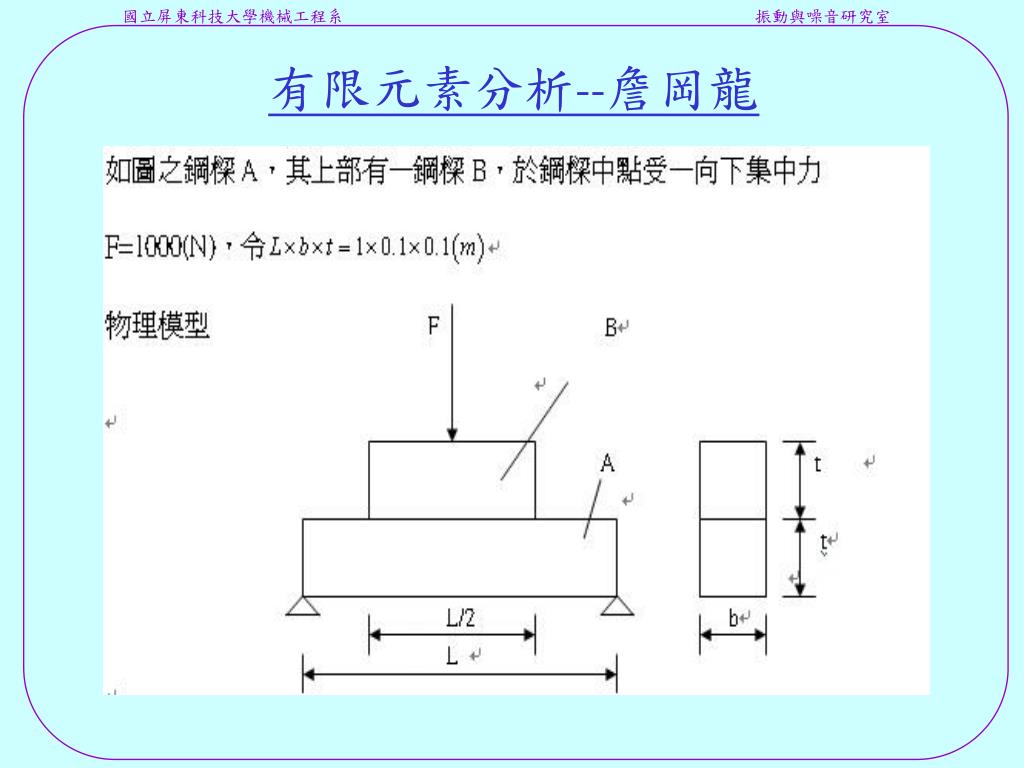

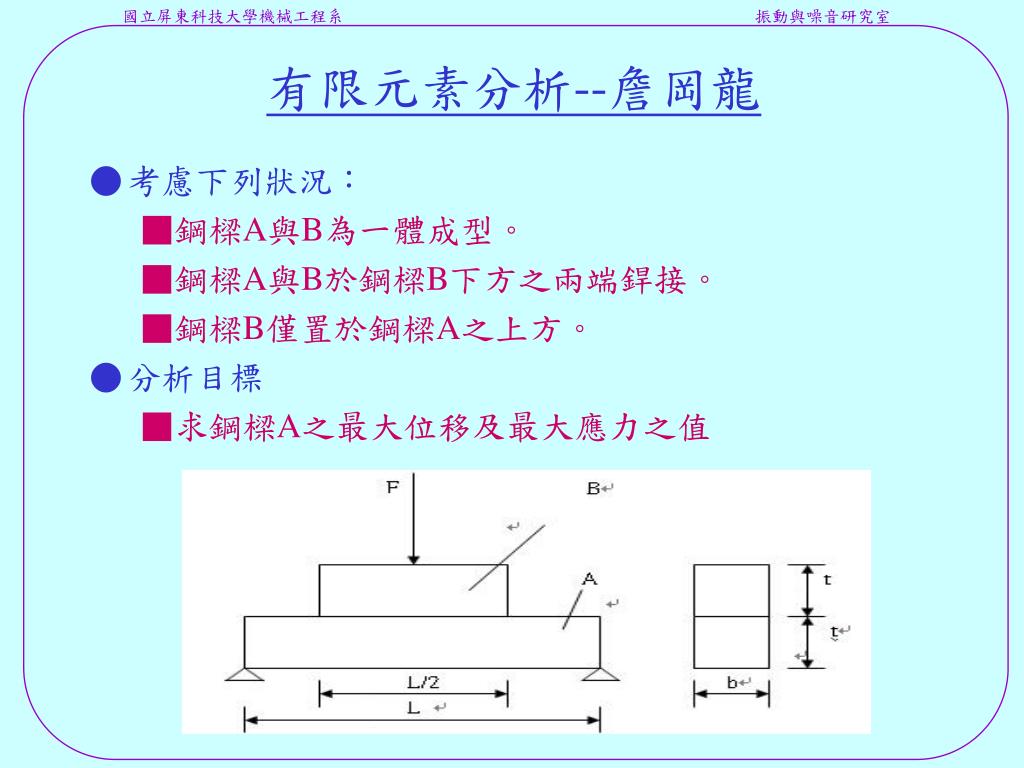

  40. 有限元素分析--詹岡龍 • 考慮下列狀況： • 鋼樑A與B為一體成型。 • 鋼樑A與B於鋼樑B下方之兩端銲接。 • 鋼樑B僅置於鋼樑A之上方。 • 分析目標 • 求鋼樑A之最大位移及最大應力之值

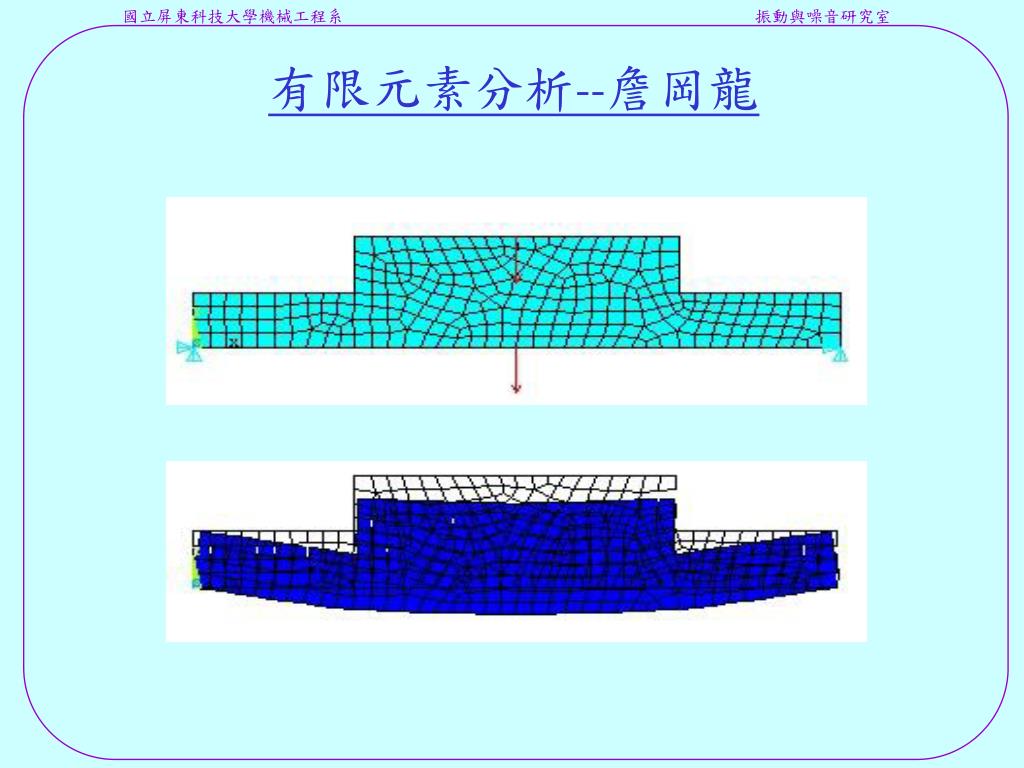

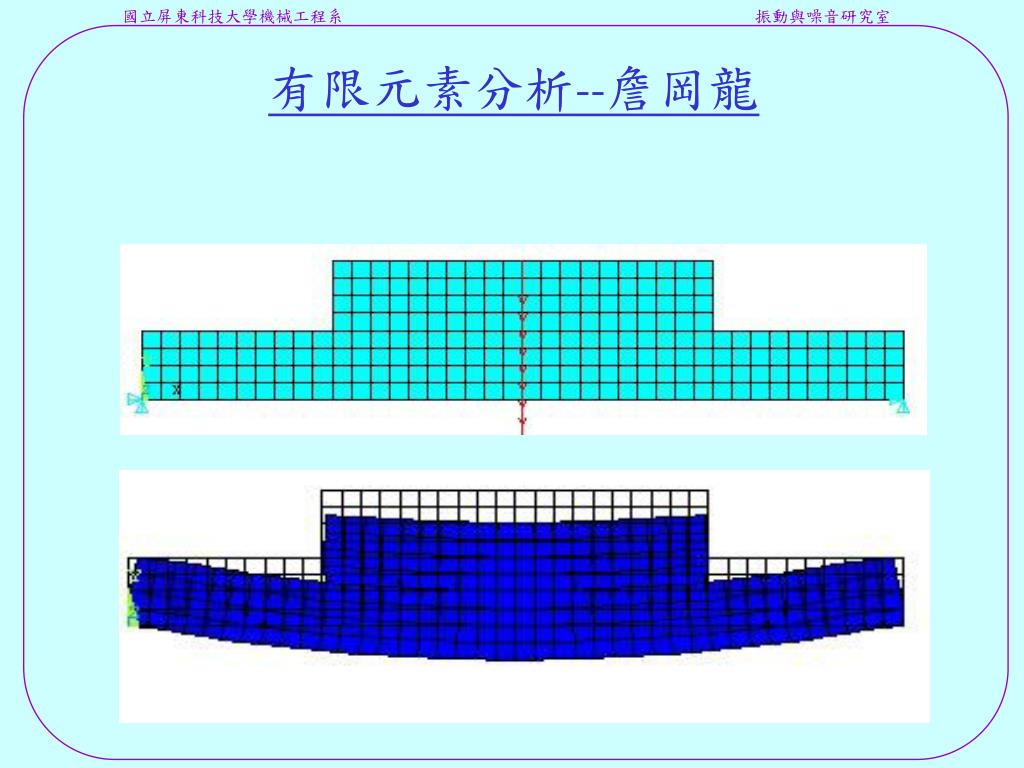

  41. 有限元素分析--詹岡龍

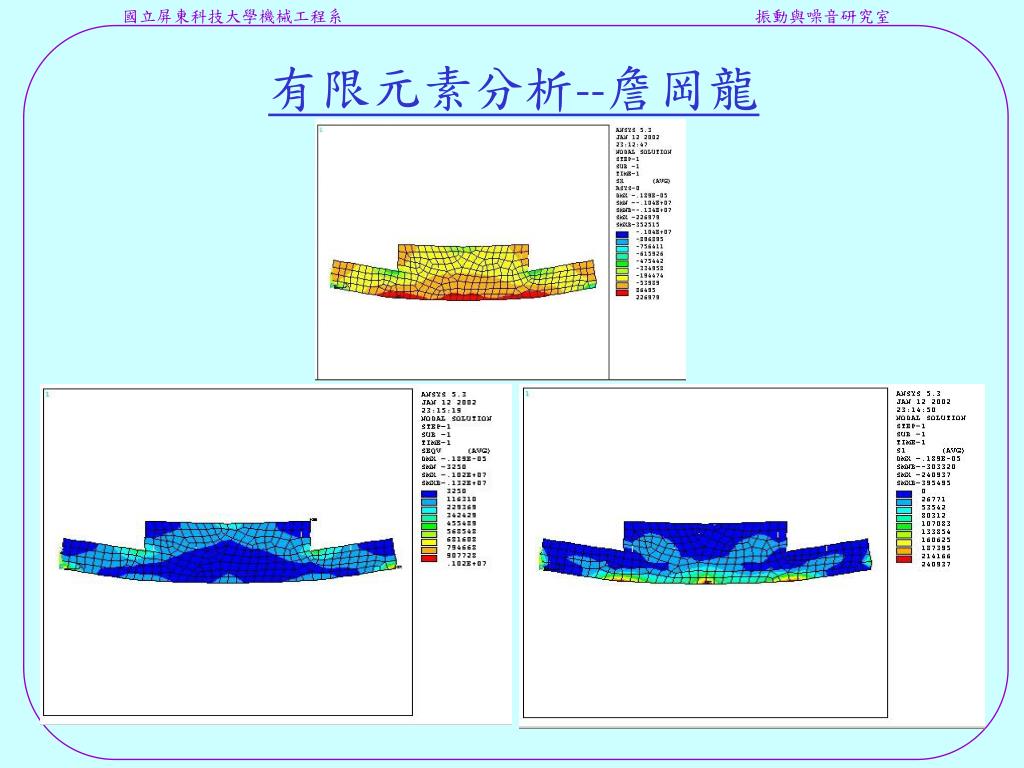

  42. 有限元素分析--詹岡龍

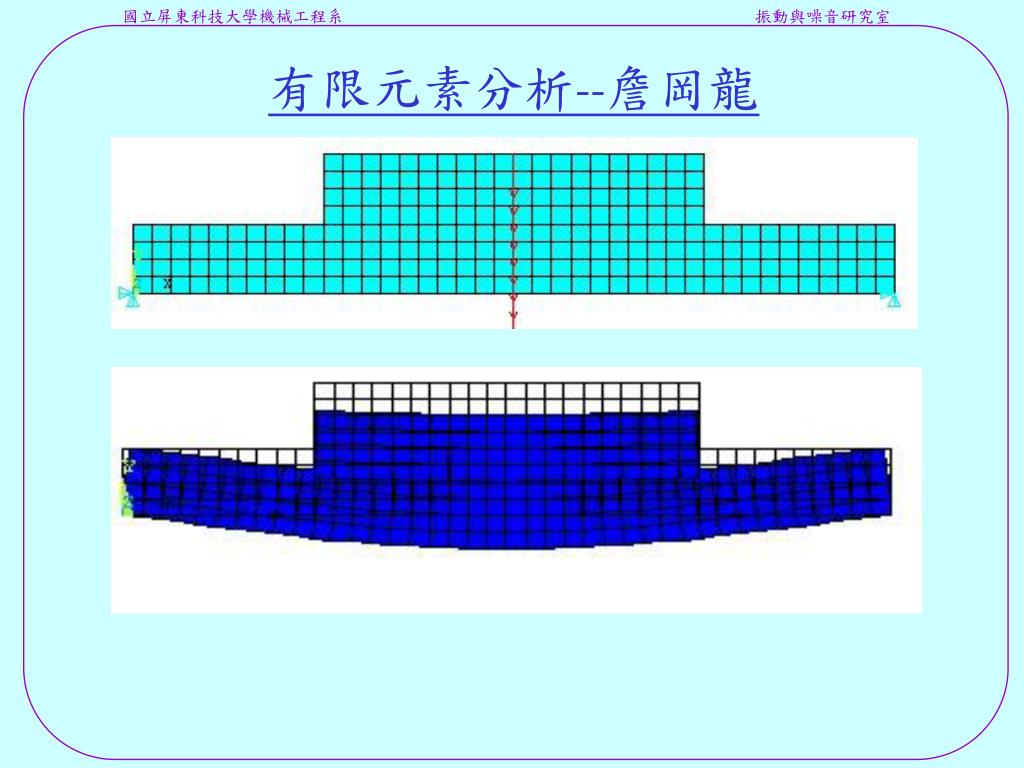

  43. 有限元素分析--詹岡龍

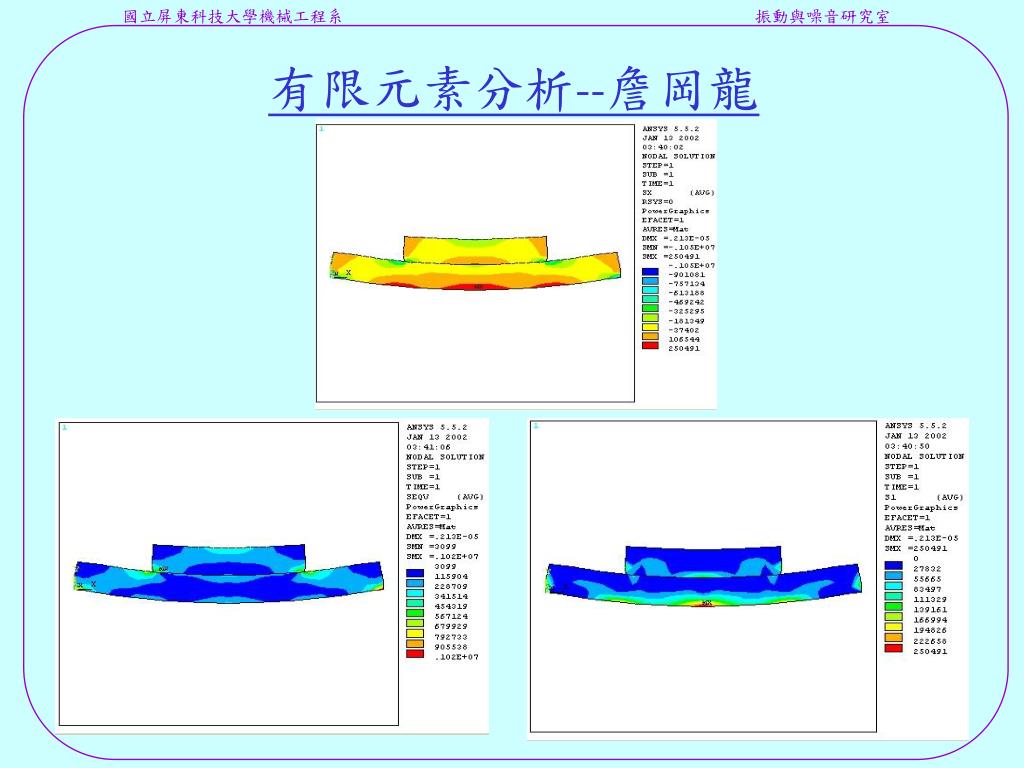

  44. 有限元素分析--詹岡龍

  45. 有限元素分析--詹岡龍

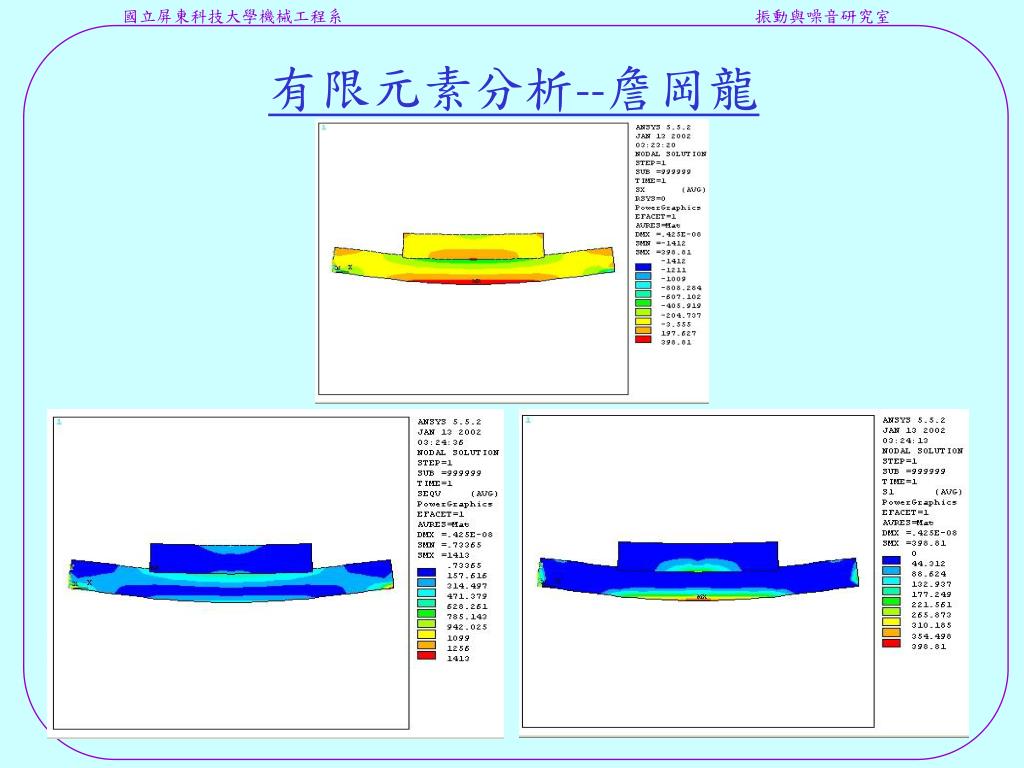

  46. 有限元素分析--詹岡龍

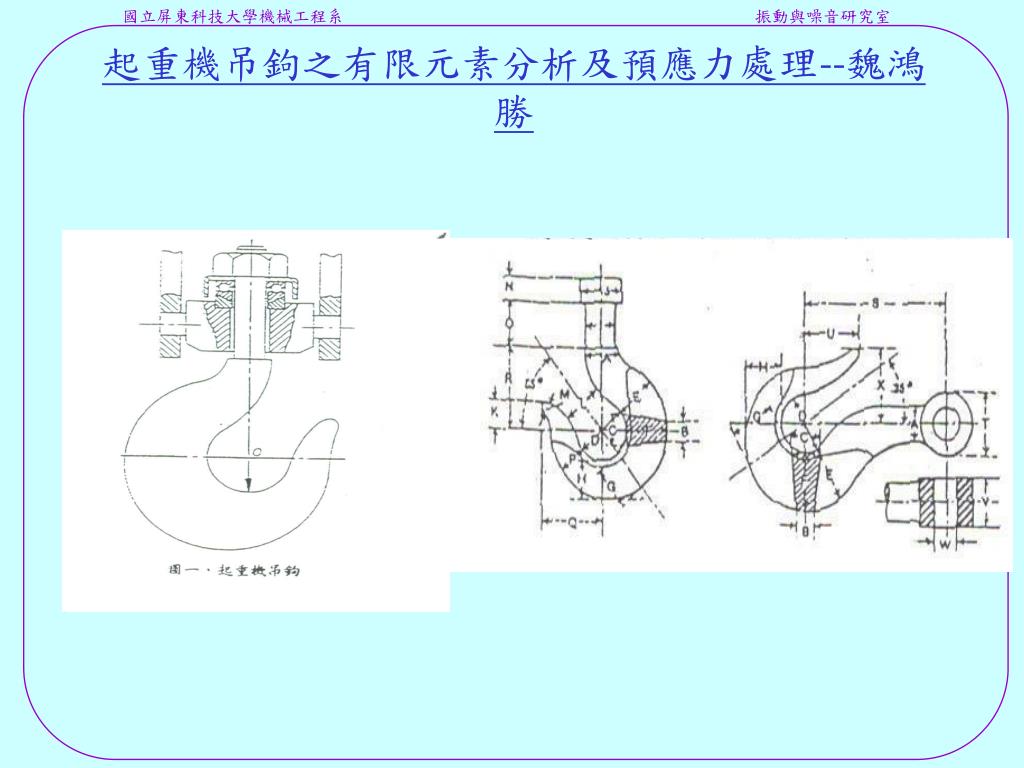

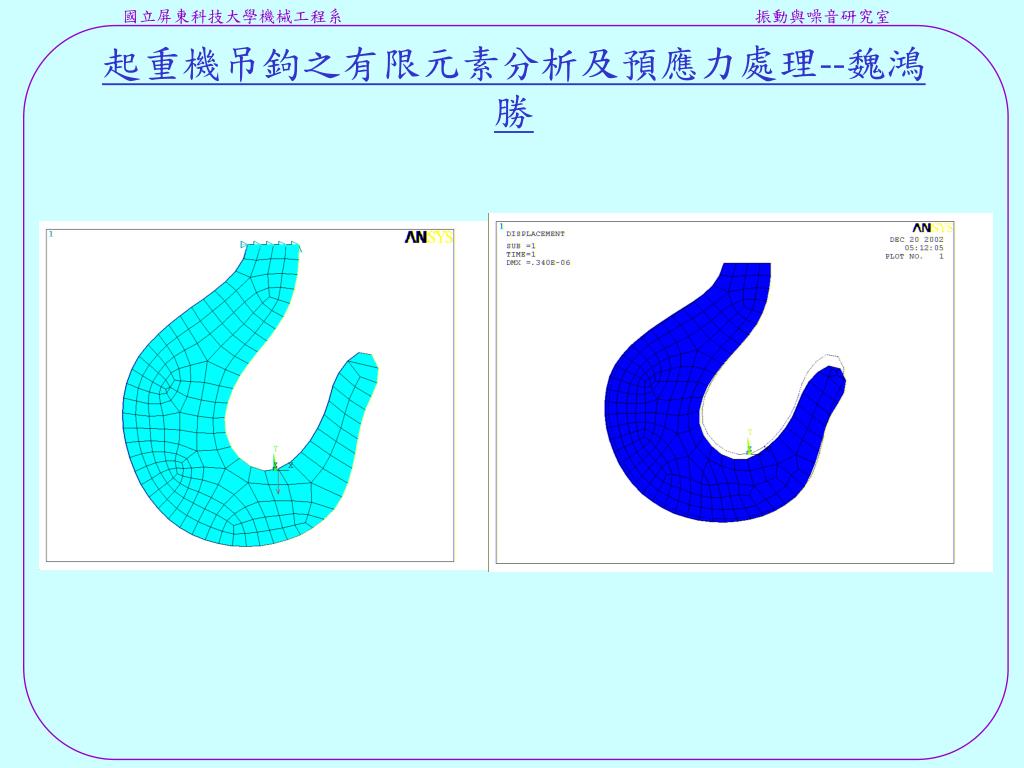

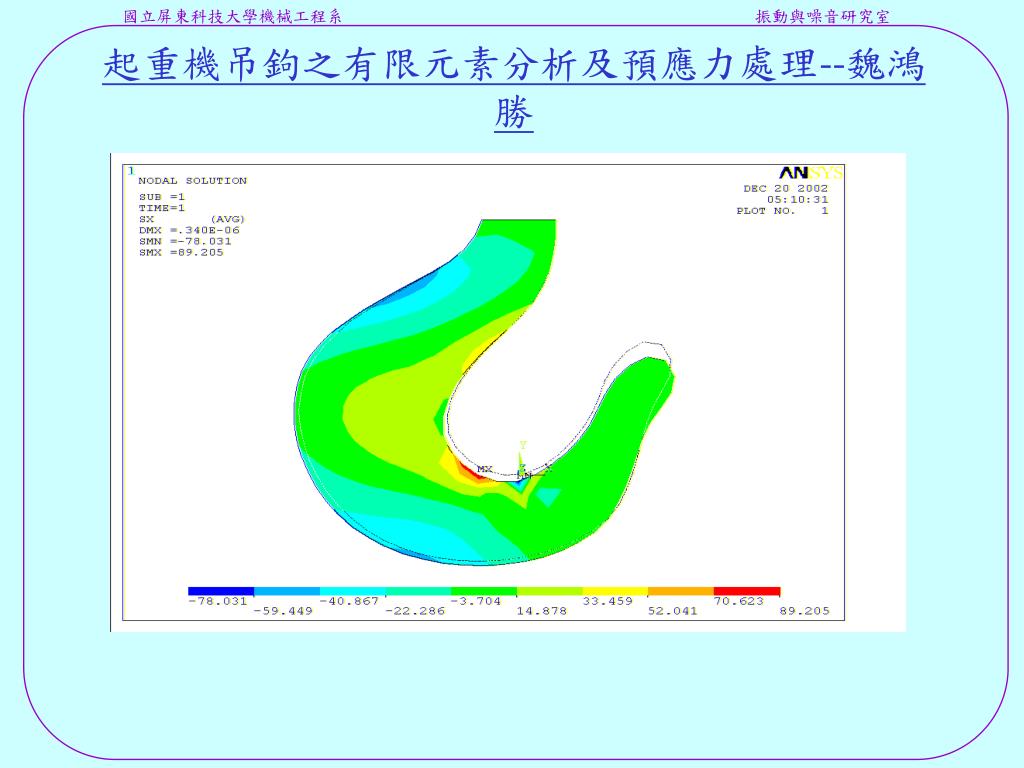

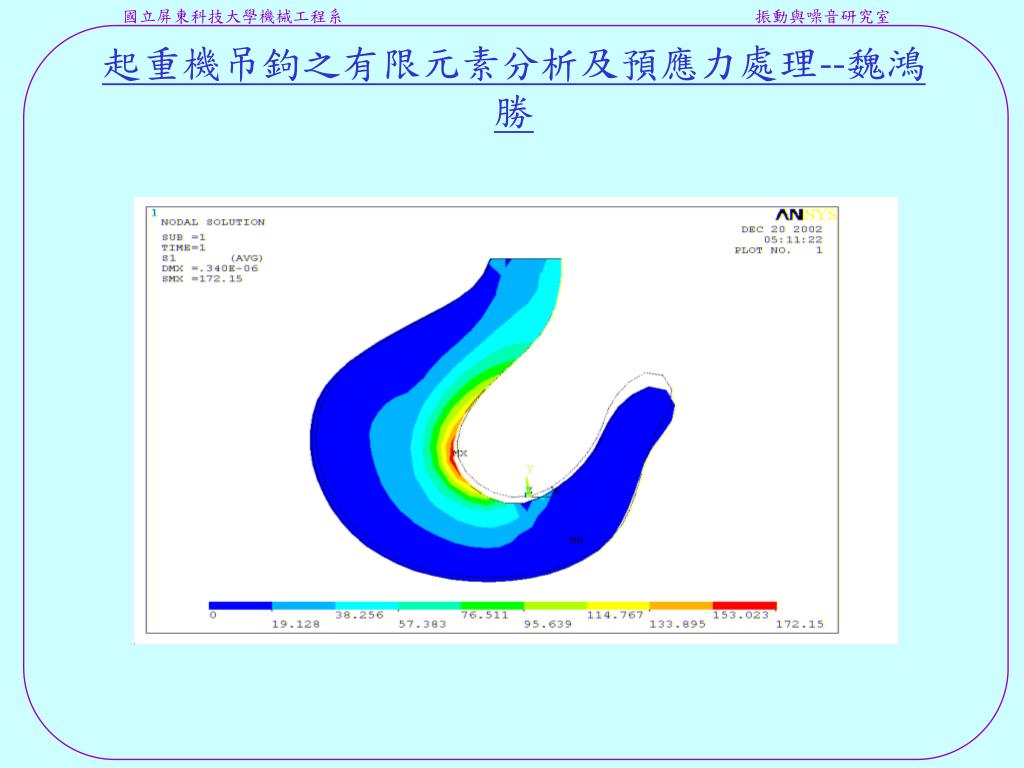

  47. 起重機吊鉤之有限元素分析及預應力處理--魏鴻勝起重機吊鉤之有限元素分析及預應力處理--魏鴻勝

  48. 起重機吊鉤之有限元素分析及預應力處理--魏鴻勝起重機吊鉤之有限元素分析及預應力處理--魏鴻勝

  49. 起重機吊鉤之有限元素分析及預應力處理--魏鴻勝起重機吊鉤之有限元素分析及預應力處理--魏鴻勝

  50. 起重機吊鉤之有限元素分析及預應力處理--魏鴻勝起重機吊鉤之有限元素分析及預應力處理--魏鴻勝
