  1. Arduino Hands-On

  2. Projeto

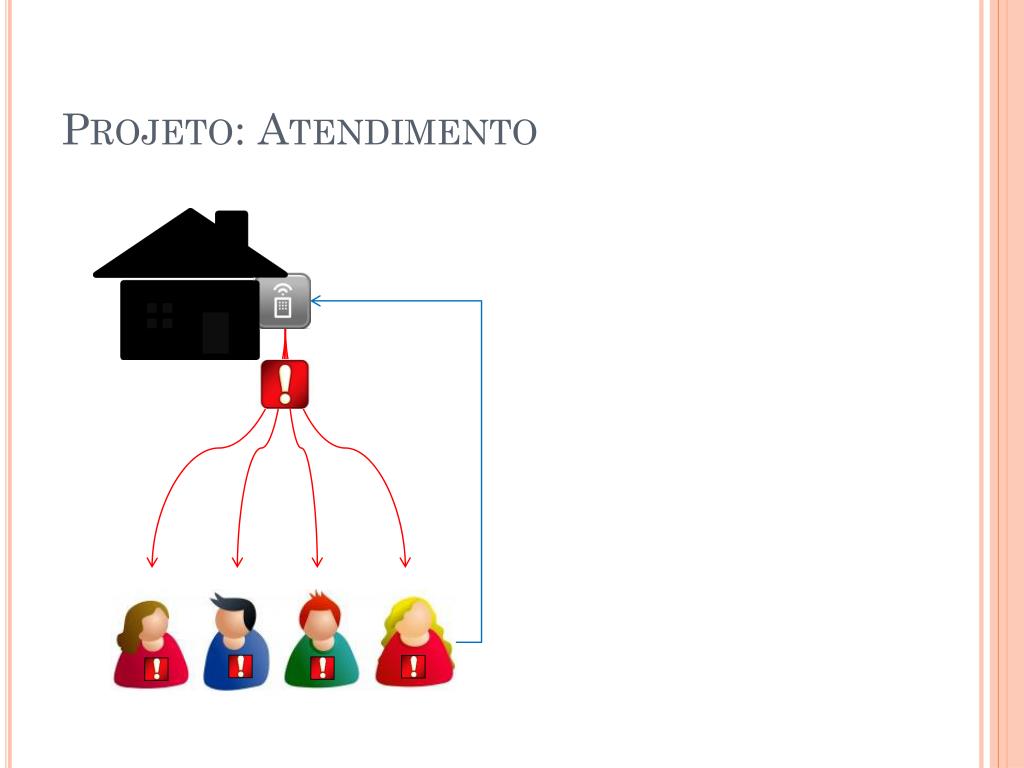

  3. Projeto: Atendimento

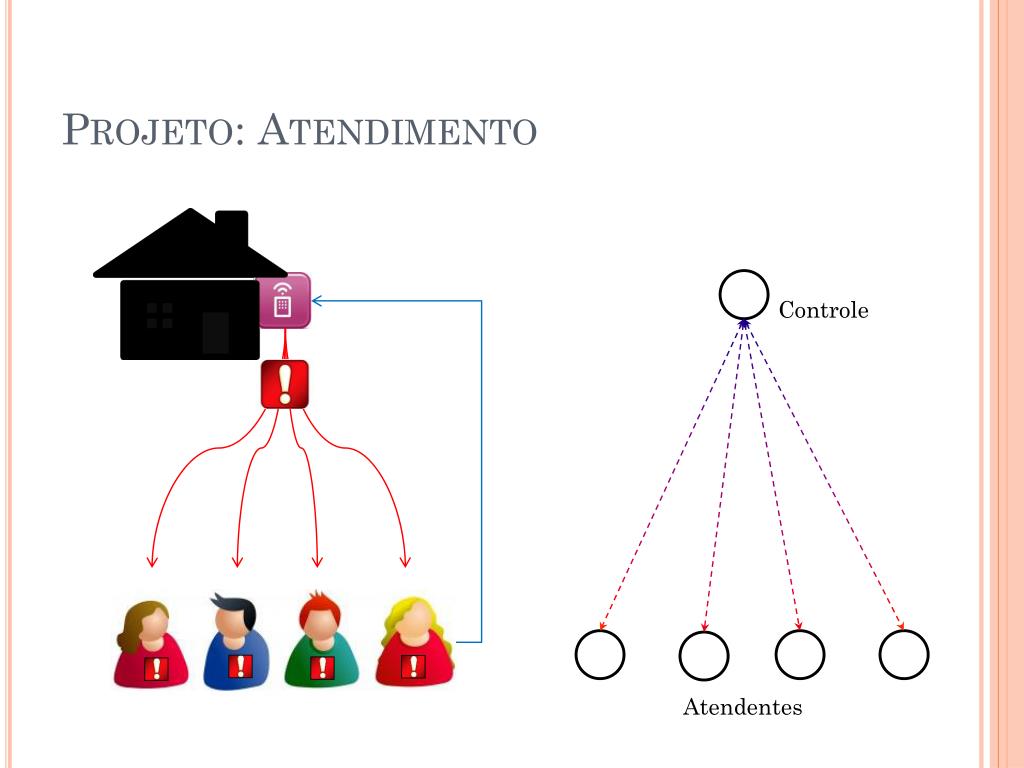

  4. Projeto: Atendimento Controle Atendentes

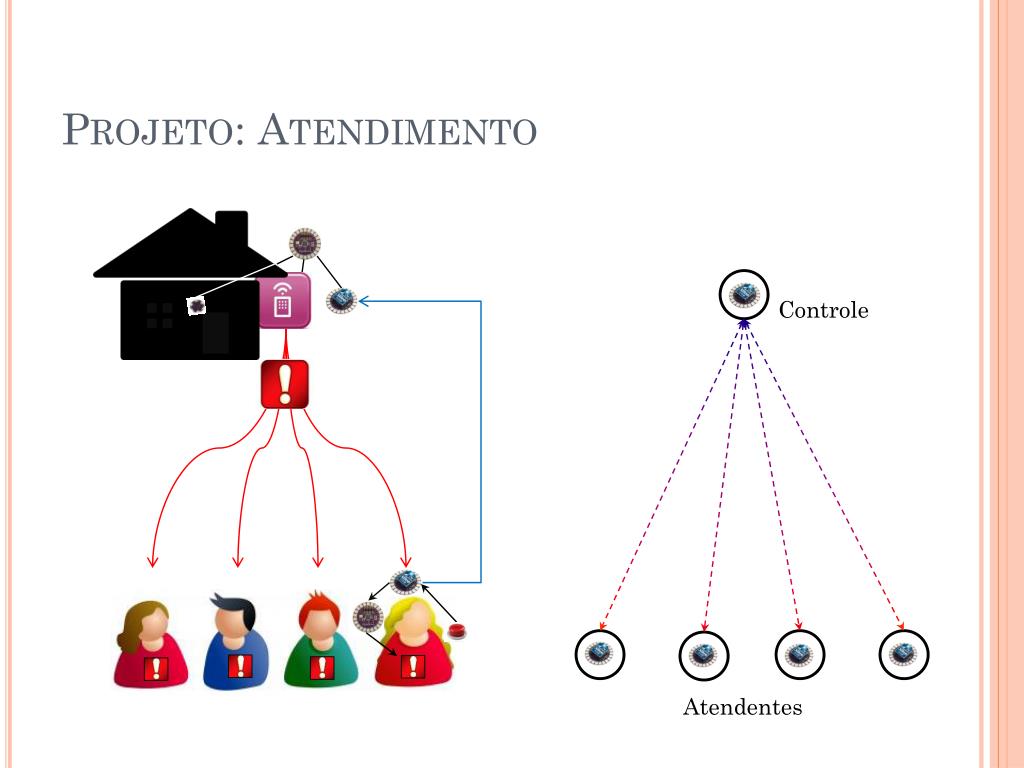

  5. Projeto: Atendimento Controle Atendentes

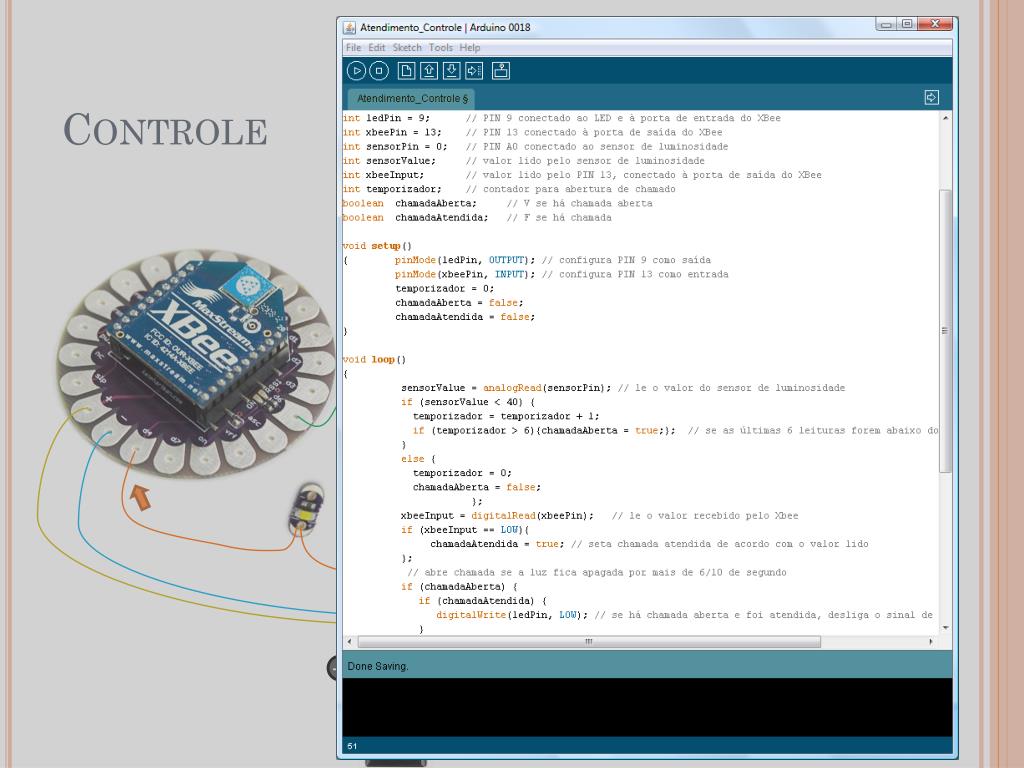

  6. Controle

  7. Controle high/low inteiro high/low + -

  8. Controle high/low inteiro high/low + -

  9. Atendente

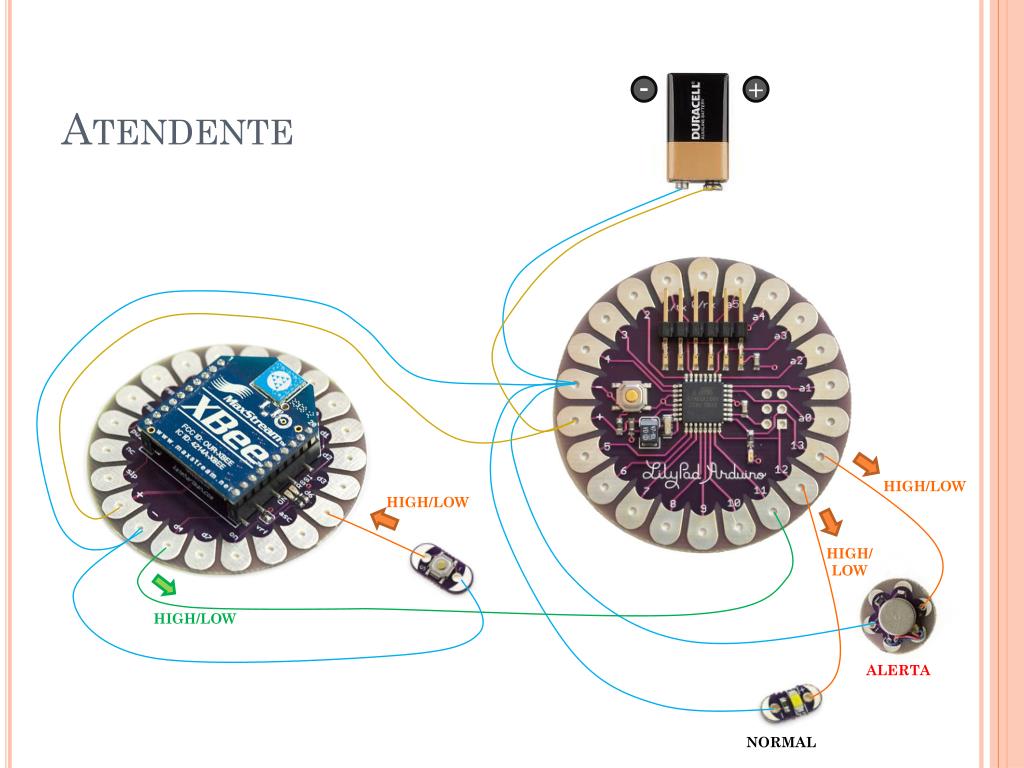

  10. Atendente - + HIGH/LOW HIGH/LOW HIGH/ LOW HIGH/LOW ALERTA NORMAL

  11. Atendente - + HIGH/LOW HIGH/LOW HIGH/ LOW HIGH/LOW ALERTA NORMAL

  12. Arduino

  13. XBee

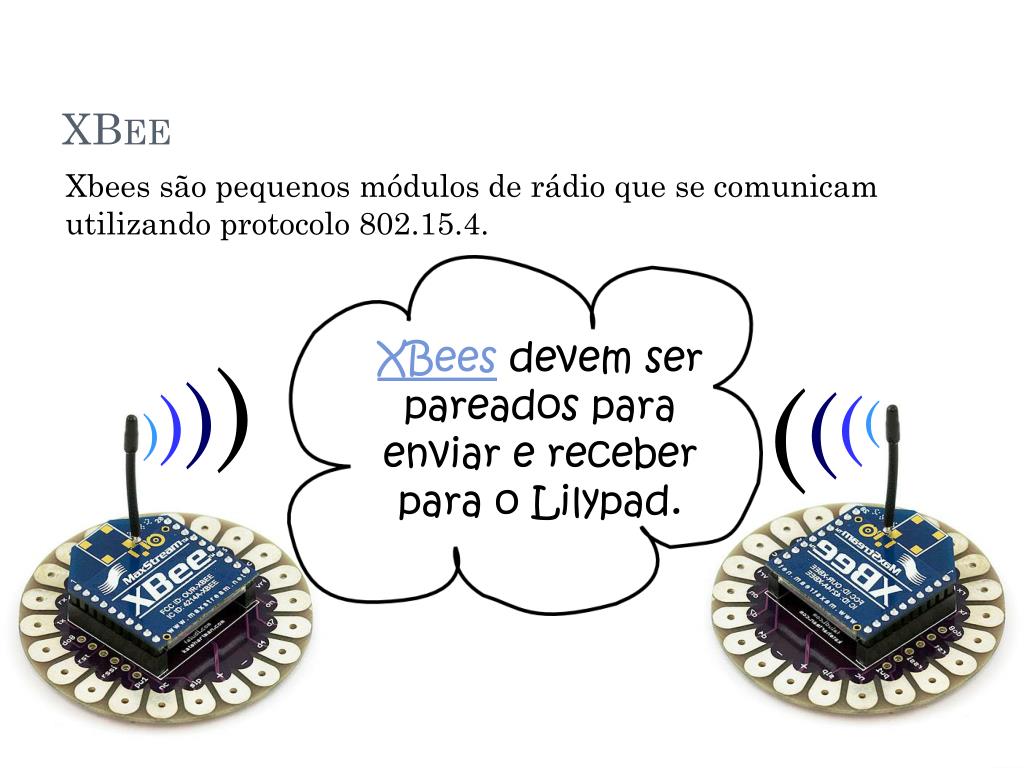

  14. XBee Xbeessãopequenos módulos de rádio que se comunicam utilizando protocolo 802.15.4. XBeesdevem ser pareados para enviar e receber para o Lilypad. )))) ))))

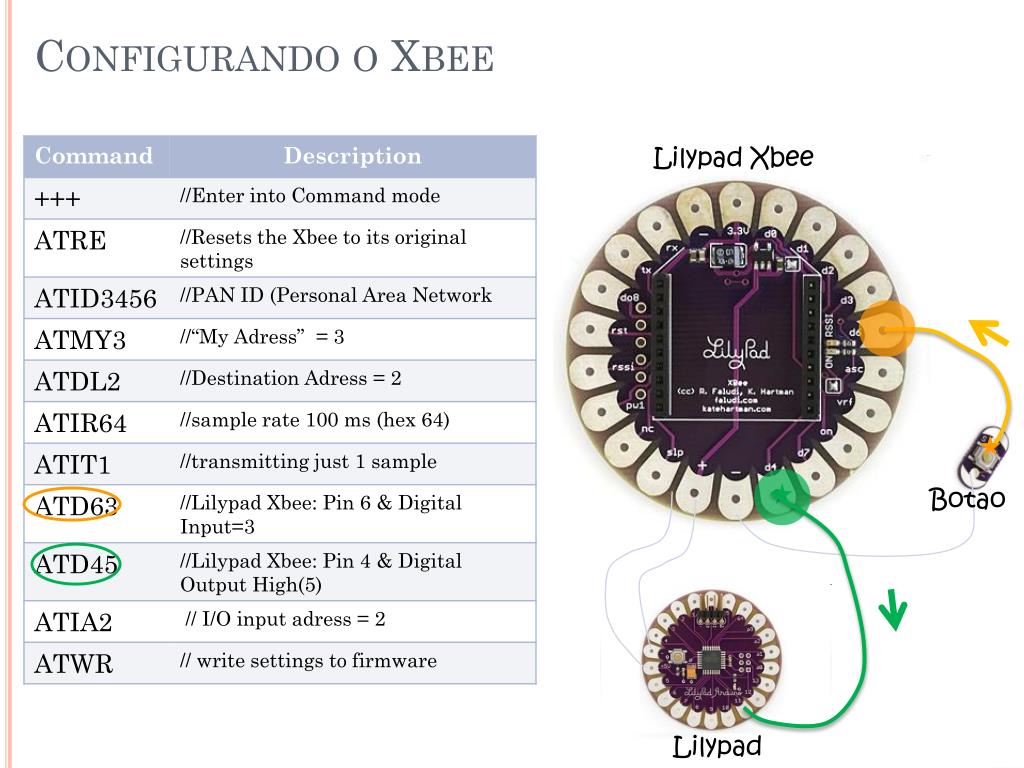

  15. Configurando o Xbee Lilypad Xbee Botao Lilypad

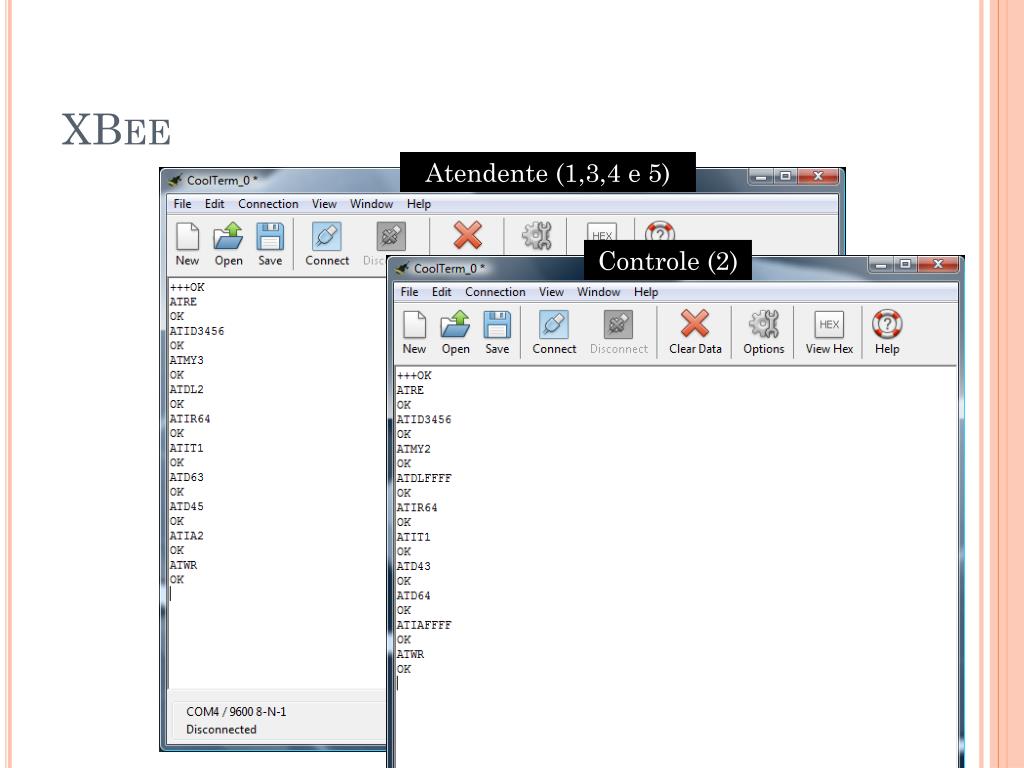

  16. XBee Atendente (1,3,4 e 5) Controle (2)

  17. Atendente

  18. Atendente 0. Conectar o Lilypad e acessar o SW de programação 1. Ligar/Desligaratuadores (Led e Vibe Board) 2. ConectarXBeeaoLilypad 3. Ligar/desligarosatuadores, de acordo com o sinaltransmitidopeloXbee 4. Conectar o botãoparaemissão de sinalpeloXbee

  19. Atendente HIGH/LOW HIGH/LOW HIGH/ LOW HIGH/LOW ALERTA NORMAL

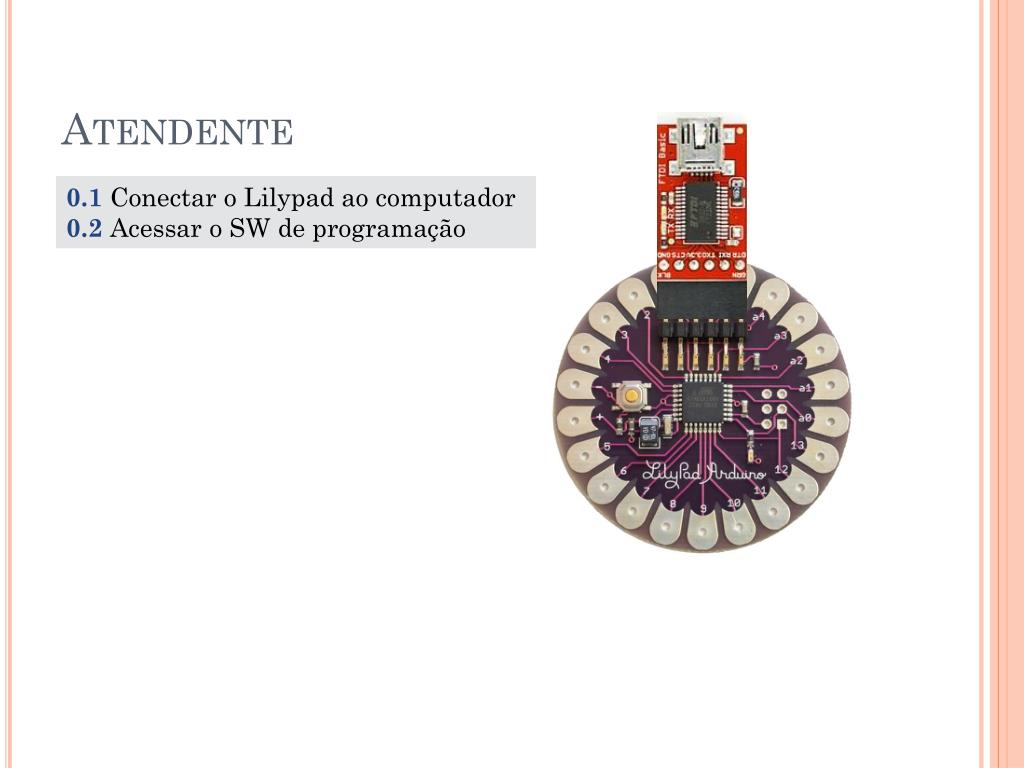

  20. Atendente 0.1 Conectar o Lilypadaocomputador 0.2 Acessar o SW de programação

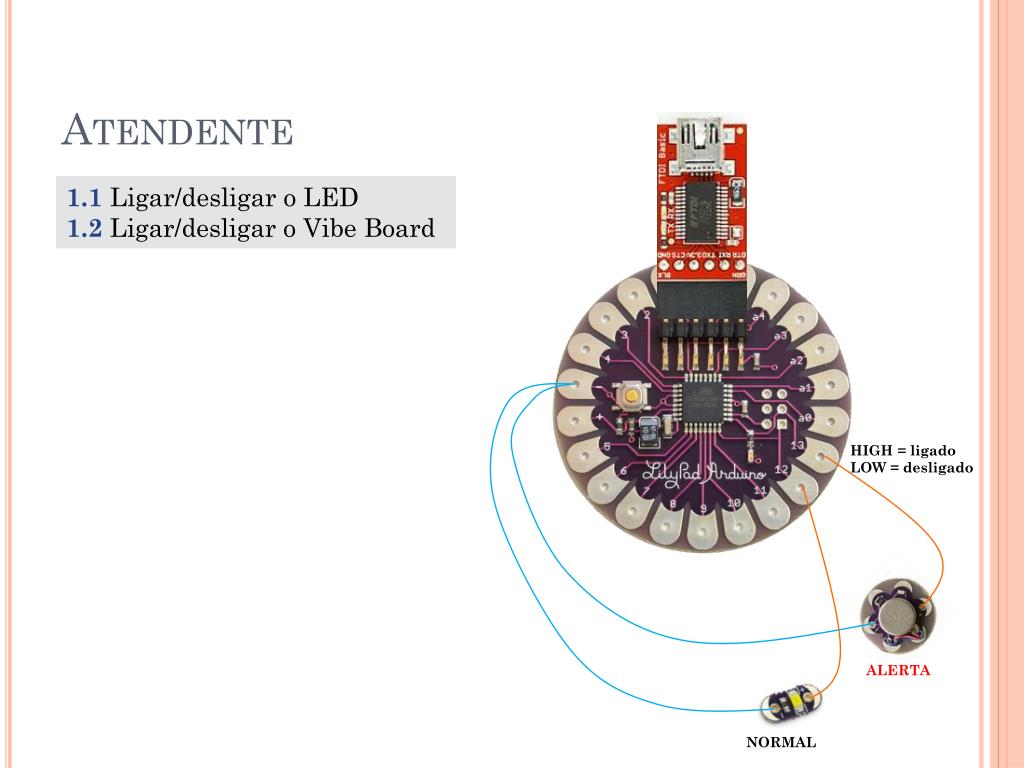

  21. Atendente 1.1 Ligar/desligar o LED 1.2Ligar/desligar o Vibe Board HIGH = ligado LOW = desligado ALERTA NORMAL

  22. Atendente • Estrutura do programa • Variáveis – conceito e setup • Denifir valor HIGH/LOW para PINs 1.1 Ligar/desligar o LED 1.2Ligar/desligar o Vibe Board HIGH = ligado LOW = desligado ALERTA NORMAL

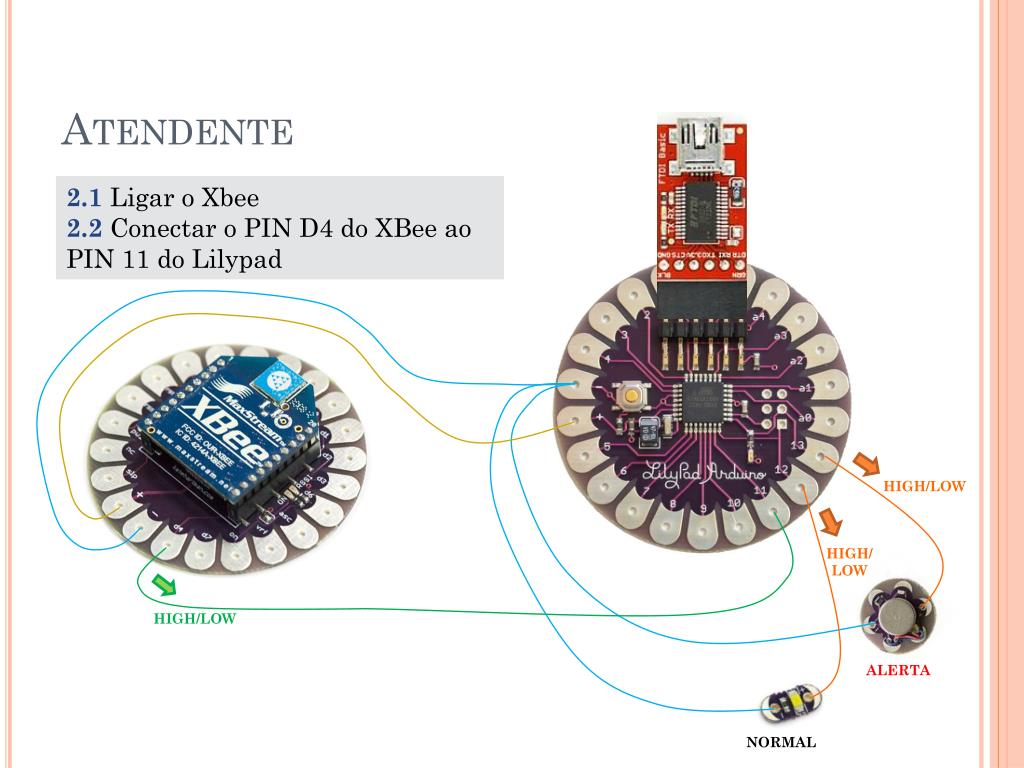

  23. Atendente 2.1 Ligar o Xbee 2.2 Conectar o PIN D4 do XBeeao PIN 11 do Lilypad HIGH/LOW HIGH/ LOW HIGH/LOW ALERTA NORMAL

  24. Atendente 2.1 Ligar o Xbee 2.2 Conectar o PIN D4 do XBeeao PIN 11 do Lilypad HIGH/LOW HIGH/ LOW HIGH/LOW ALERTA NORMAL

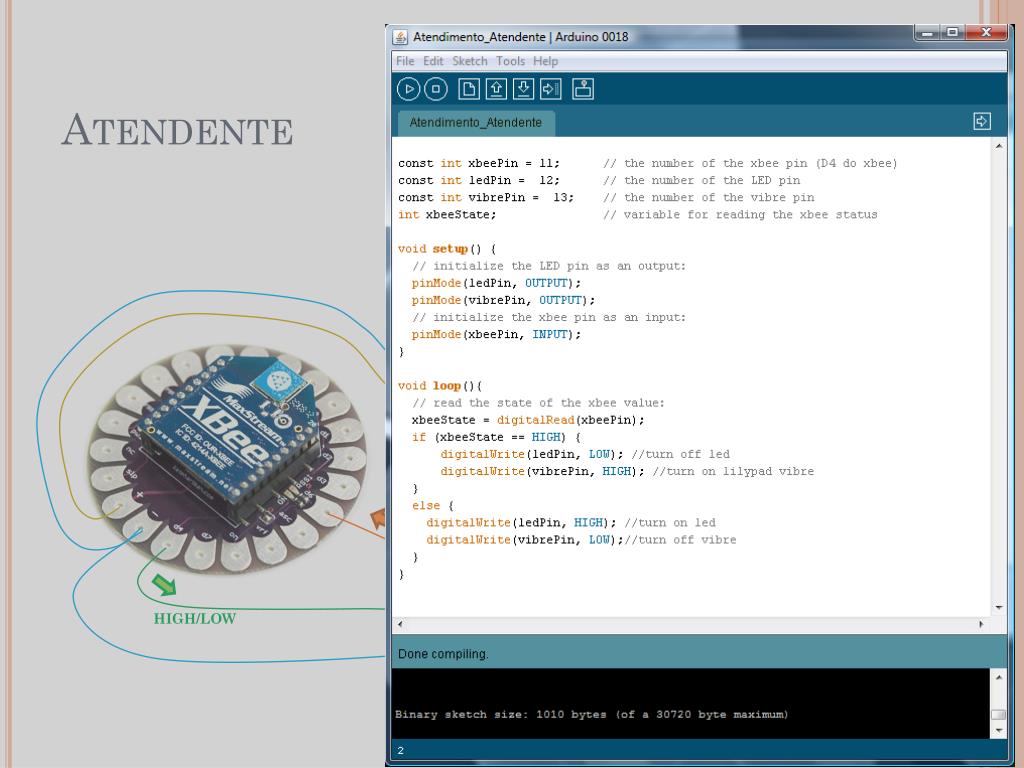

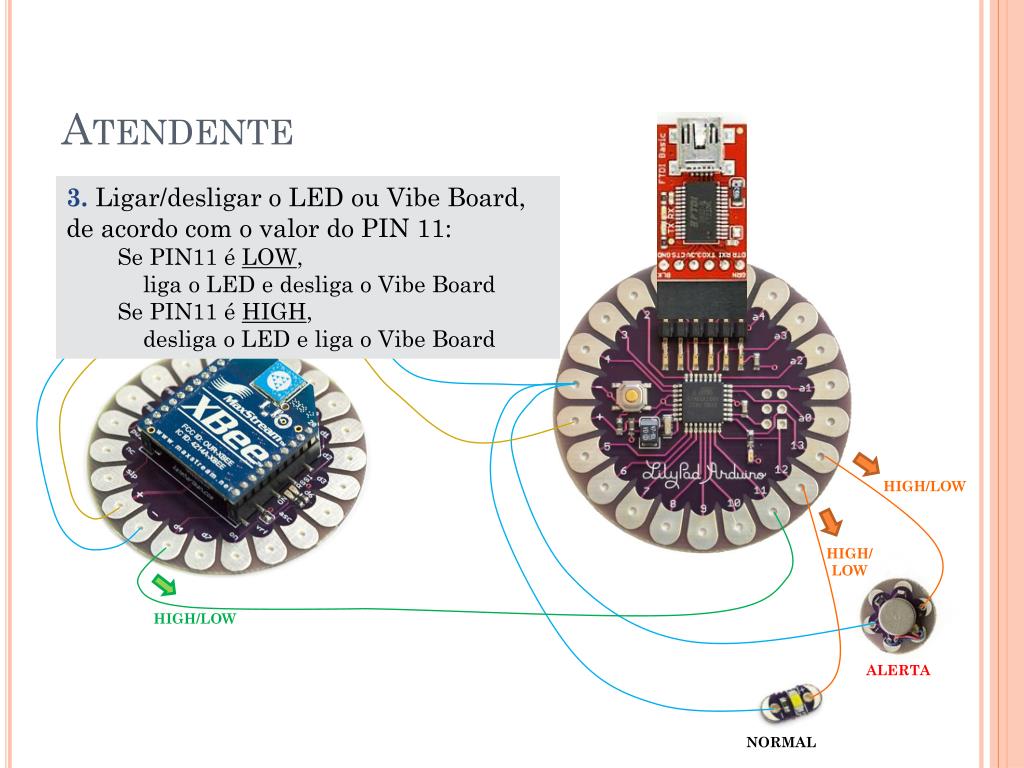

  25. Atendente • 3. Ligar/desligar o LED ou Vibe Board, de acordo com o valor do PIN 11: • Se PIN11 é LOW, • liga o LED e desliga o Vibe Board • Se PIN11 é HIGH, • desliga o LED e liga o Vibe Board HIGH/LOW HIGH/ LOW HIGH/LOW ALERTA NORMAL

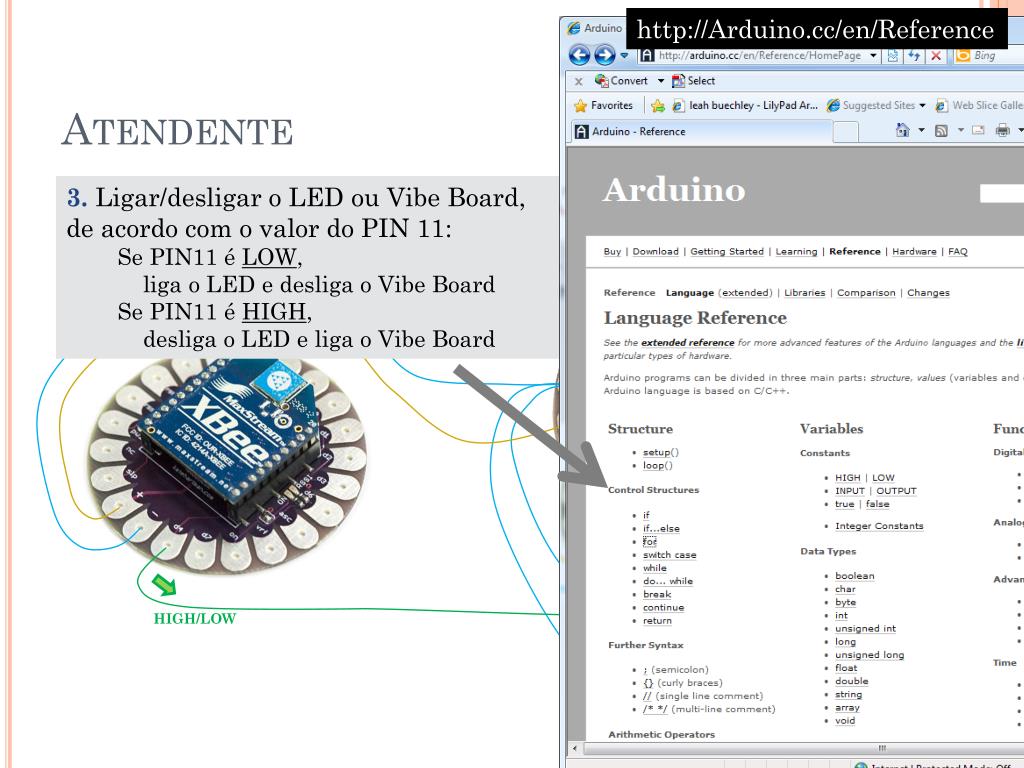

  26. http://Arduino.cc/en/Reference Atendente • 3. Ligar/desligar o LED ou Vibe Board, de acordo com o valor do PIN 11: • Se PIN11 é LOW, • liga o LED e desliga o Vibe Board • Se PIN11 é HIGH, • desliga o LED e liga o Vibe Board HIGH/LOW HIGH/ LOW HIGH/LOW ALERTA NORMAL

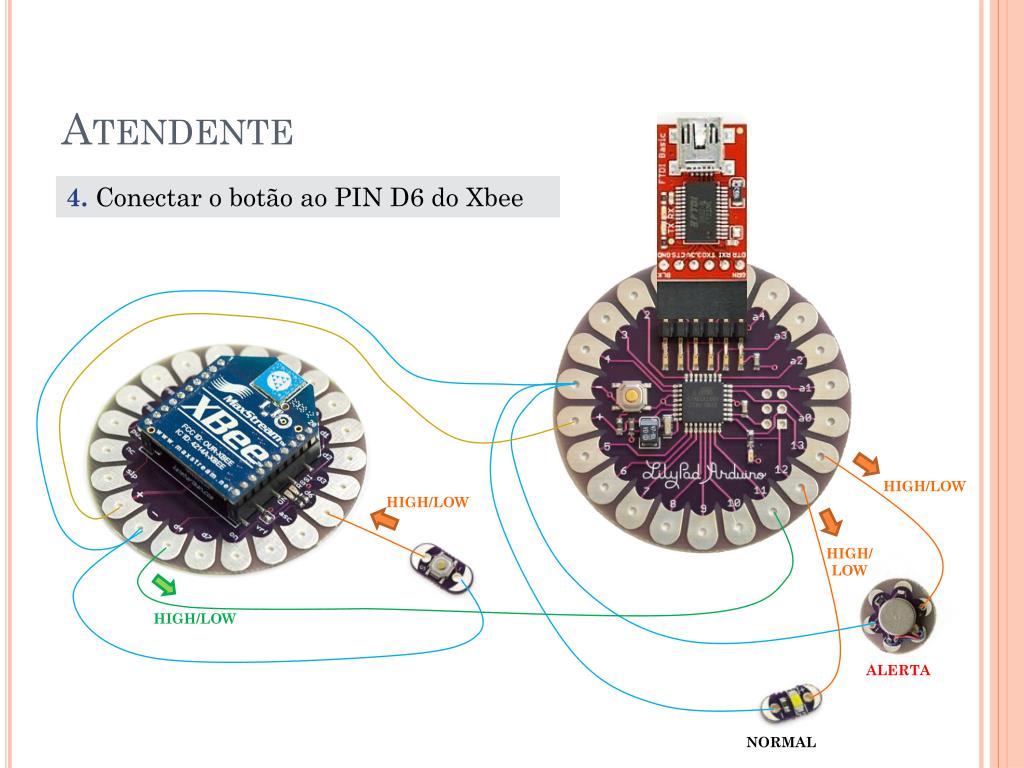

  27. Atendente 4. Conectar o botãoao PIN D6 do Xbee HIGH/LOW HIGH/LOW HIGH/ LOW HIGH/LOW ALERTA NORMAL

  28. Wearable ? ? ? ?
