  1. PEMBELAJARAN PRODUKTIF PINTU JENDELA START

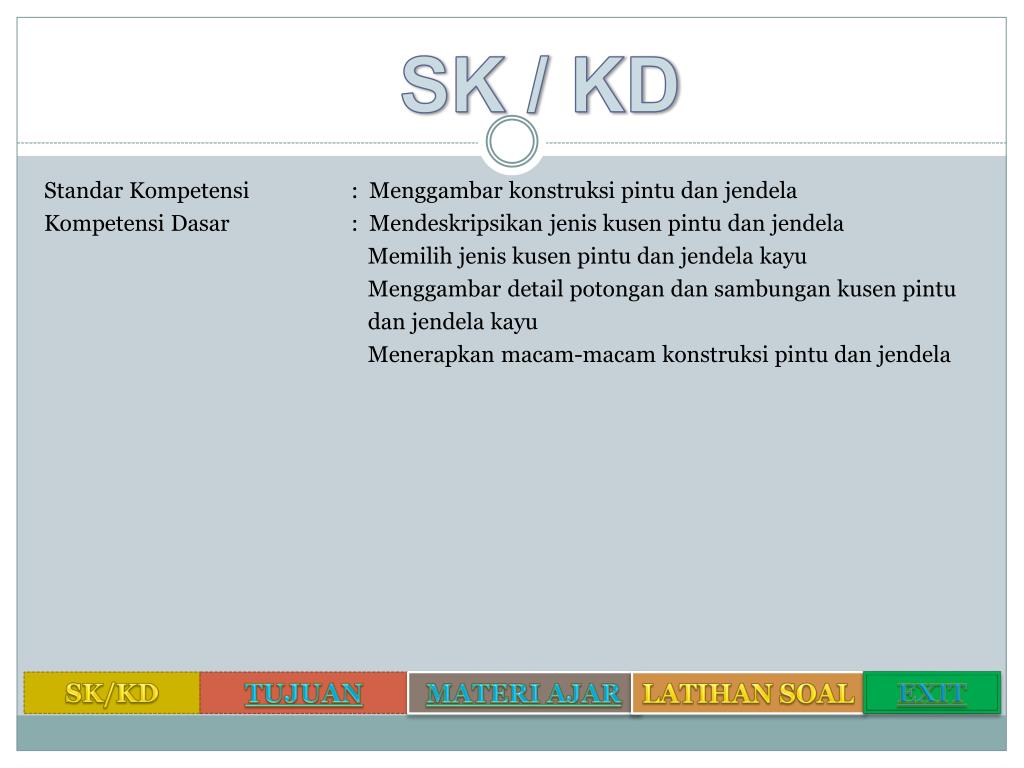

  2. SK / KD Standar Kompetensi : Menggambar konstruksi pintu dan jendela Kompetensi Dasar : Mendeskripsikan jenis kusen pintu dan jendela Memilih jenis kusen pintu dan jendela kayu Menggambar detail potongan dan sambungan kusen pintu dan jendela kayu Menerapkan macam-macam konstruksi pintu dan jendela SK/KD TUJUAN MATERI AJAR LATIHAN SOAL EXIT

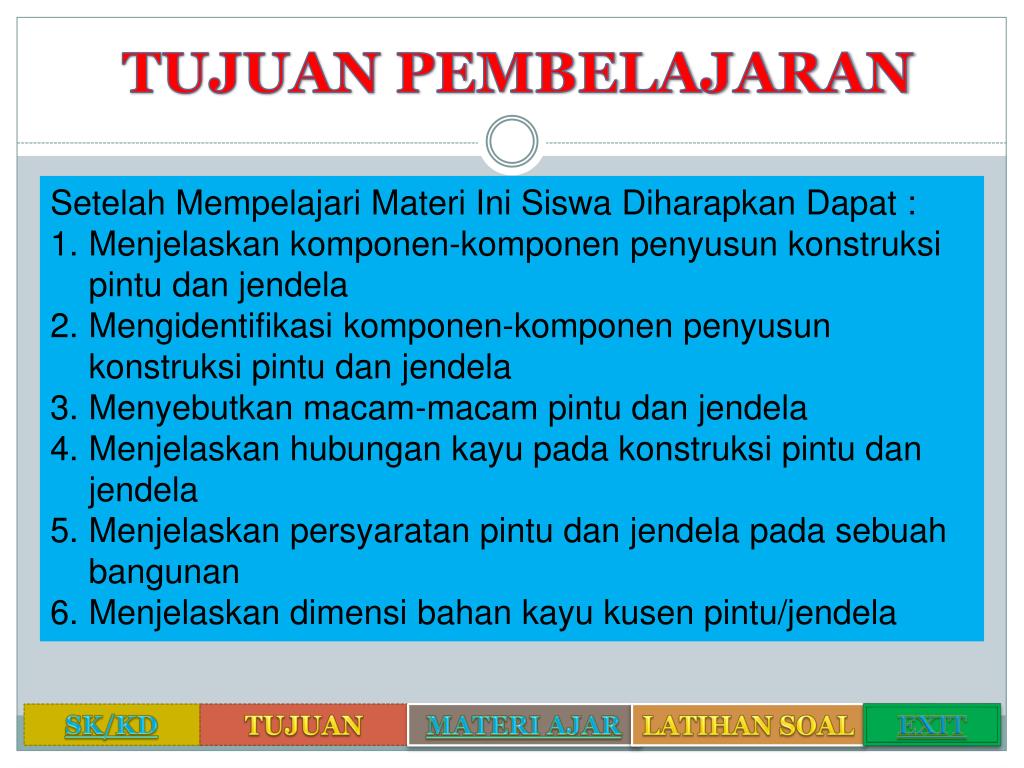

  3. TUJUAN PEMBELAJARAN Setelah Mempelajari Materi Ini Siswa Diharapkan Dapat : Menjelaskan komponen-komponen penyusun konstruksi pintu dan jendela Mengidentifikasi komponen-komponen penyusun konstruksi pintu dan jendela Menyebutkan macam-macam pintu dan jendela Menjelaskan hubungan kayu pada konstruksi pintu dan jendela Menjelaskan persyaratan pintu dan jendela pada sebuah bangunan Menjelaskan dimensi bahan kayu kusen pintu/jendela SK/KD TUJUAN MATERI AJAR LATIHAN SOAL EXIT

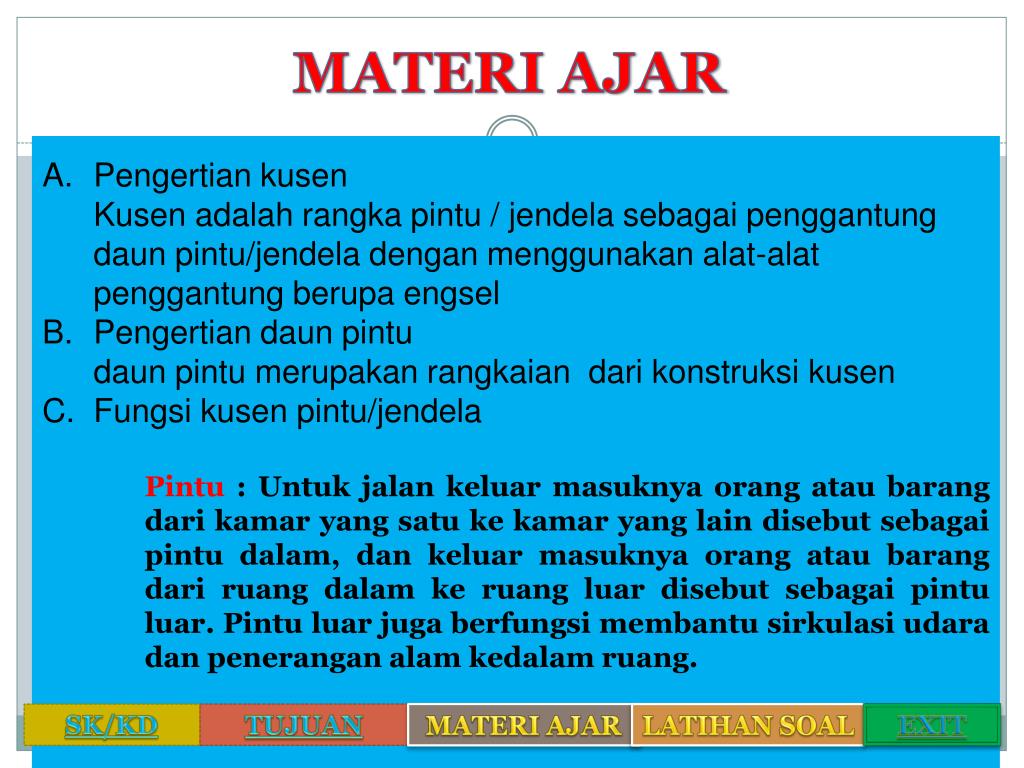

  4. MATERI AJAR Pengertian kusen Kusen adalah rangka pintu / jendela sebagai penggantung daun pintu/jendela dengan menggunakan alat-alat penggantung berupa engsel Pengertian daun pintu daun pintu merupakan rangkaian dari konstruksi kusen Fungsi kusen pintu/jendela Pintu : Untuk jalan keluar masuknya orang atau barang dari kamar yang satu ke kamar yang lain disebut sebagai pintu dalam, dan keluar masuknya orang atau barang dari ruang dalam ke ruang luar disebut sebagai pintu luar. Pintu luar juga berfungsi membantu sirkulasi udara dan penerangan alam kedalam ruang. SK/KD TUJUAN MATERI AJAR LATIHAN SOAL EXIT

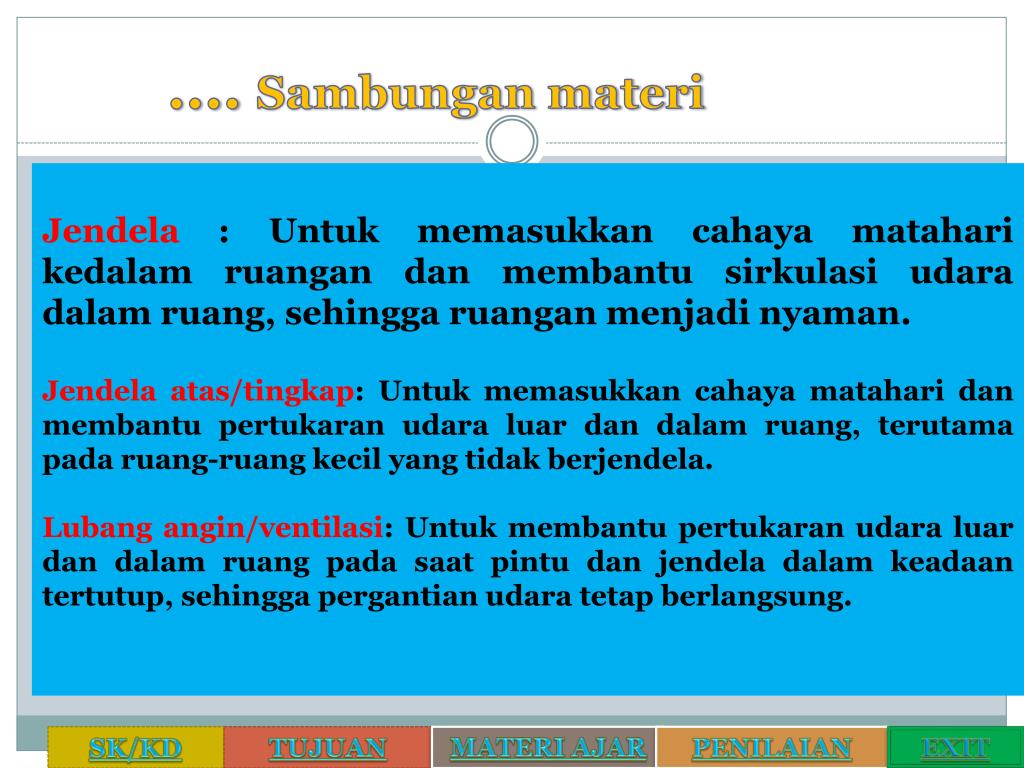

  5. .... Sambungan materi Jendela : Untuk memasukkan cahaya matahari kedalam ruangan dan membantu sirkulasi udara dalam ruang, sehingga ruangan menjadi nyaman. Jendela atas/tingkap: Untuk memasukkan cahaya matahari dan membantu pertukaran udara luar dan dalam ruang, terutama pada ruang-ruang kecil yang tidak berjendela. Lubang angin/ventilasi: Untuk membantu pertukaran udara luar dan dalam ruang pada saat pintu dan jendela dalam keadaan tertutup, sehingga pergantian udara tetap berlangsung. SK/KD TUJUAN MATERI AJAR PENILAIAN EXIT

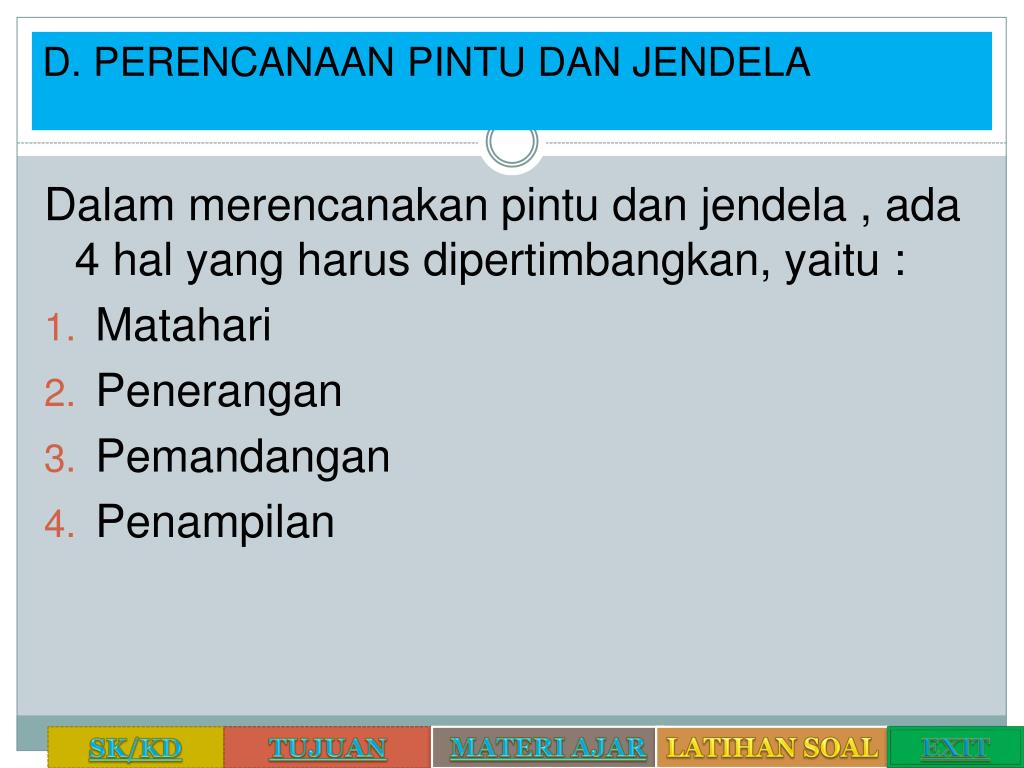

  6. D. PERENCANAAN PINTU DAN JENDELA .... Sambungan materi Dalam merencanakan pintu dan jendela , ada 4 hal yang harus dipertimbangkan, yaitu : Matahari Penerangan Pemandangan Penampilan SK/KD TUJUAN MATERI AJAR LATIHAN SOAL EXIT

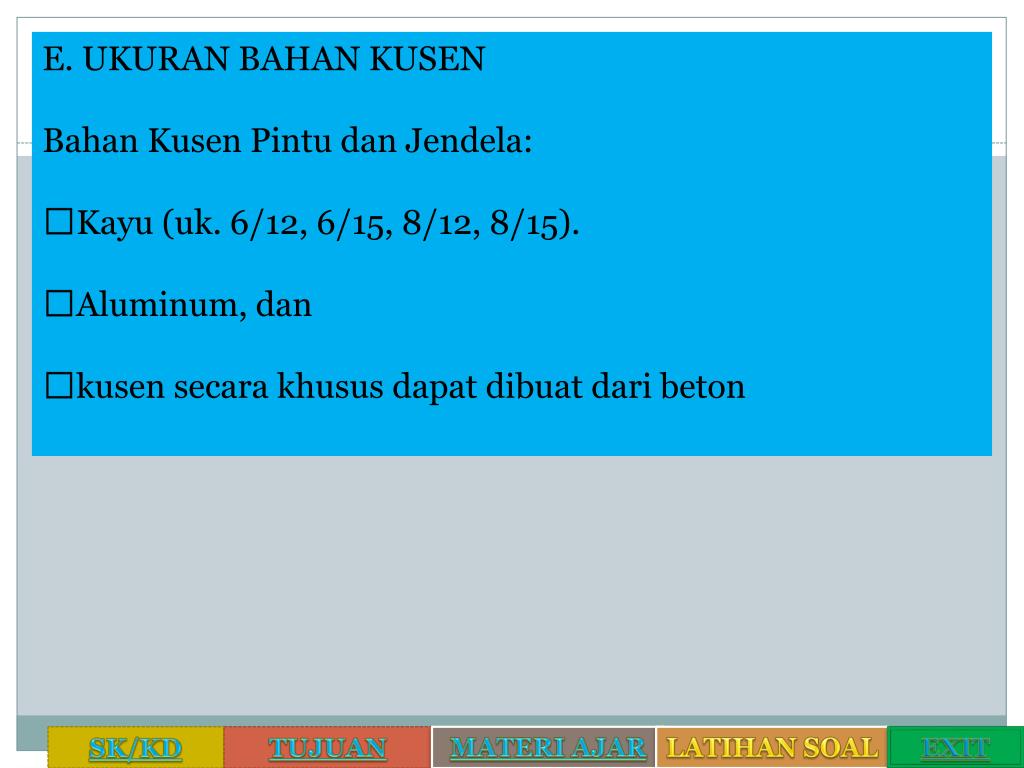

  7. E. UKURAN BAHAN KUSEN Bahan Kusen Pintu dan Jendela: Kayu (uk. 6/12, 6/15, 8/12, 8/15). Aluminum, dan kusen secara khusus dapat dibuat dari beton .... Sambungan materi SK/KD TUJUAN MATERI AJAR LATIHAN SOAL EXIT

  8. F. CARA MENENTUKAN UKURAN luas lubang penerangan, ventilasi, dan kusen PINTU JENDELA .... Sambungan materi Dalam menentukan ukuran, menggunakan dasar pendekatan antara lain, fungsi dan aktifitas ruang, kapasitas ruang, kebutuhan manusia akan oksigen dan sebagainya. 1. Luas lubang penerangan/cahaya : Luas pintu dan jendela tidak masuk dalam perhitungan . Untuk kamar tidur 1/6 × luas lantai ruang Kamar duduk 1/7 – 1/6 × luas lantai ruang. Sekolah dan kantor 1/6 – 1/5 × luas lantai ruang. Rumah sakit 1/6 - 1/5 × luas lantai ruang. Bengkel 1/6 - 1/3 × luas lantai ruang. Gudang 1/10 × luas lantai ruang SK/KD TUJUAN MATERI AJAR LATIHAN SOAL EXIT

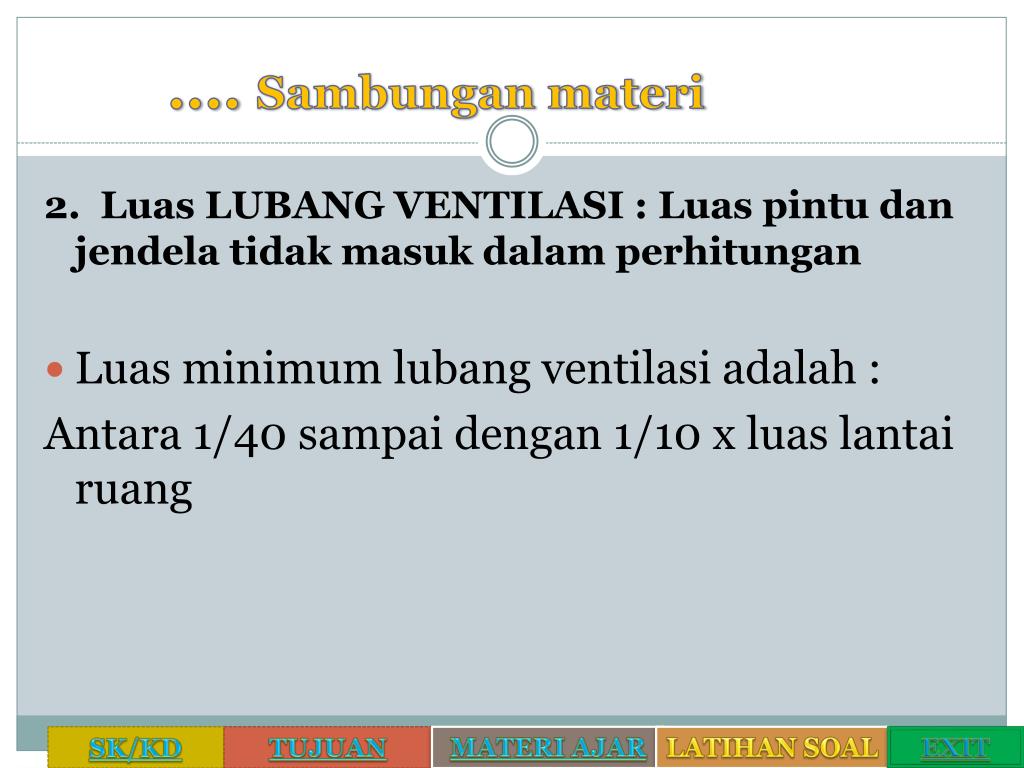

  9. .... Sambungan materi 2. Luas LUBANG VENTILASI : Luas pintu dan jendela tidak masuk dalam perhitungan Luas minimum lubang ventilasi adalah : Antara 1/40 sampai dengan 1/10 x luas lantai ruang SK/KD TUJUAN MATERI AJAR LATIHAN SOAL EXIT

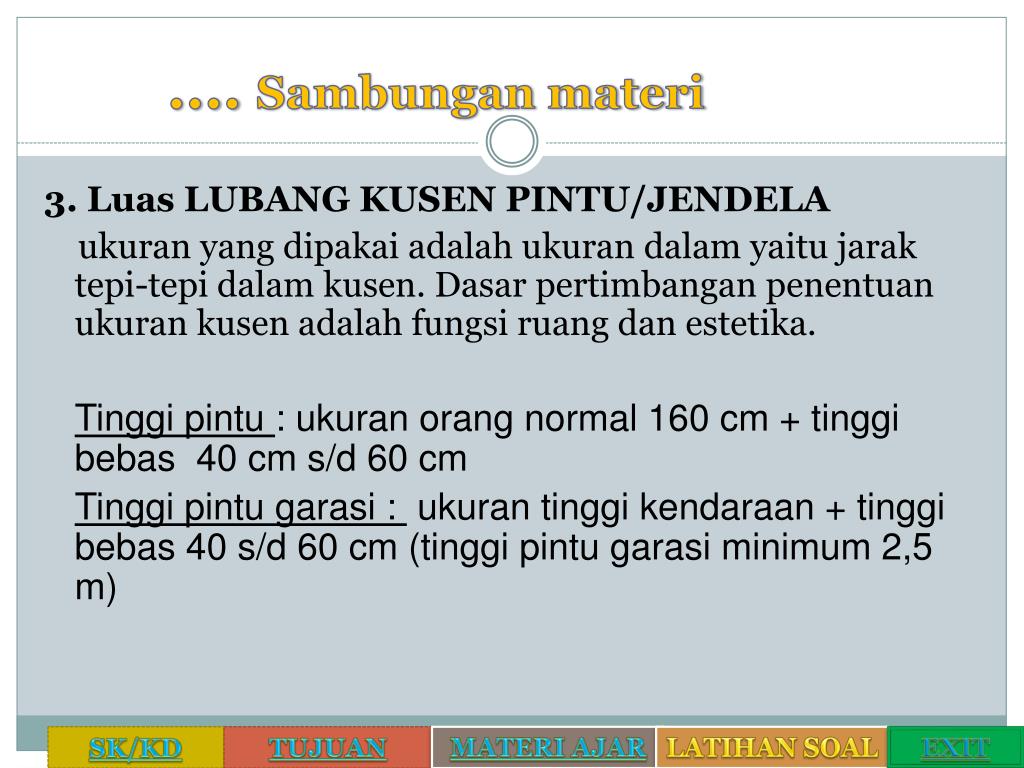

  10. .... Sambungan materi 3. Luas LUBANG KUSEN PINTU/JENDELA ukuran yang dipakai adalah ukuran dalam yaitu jarak tepi-tepi dalam kusen. Dasar pertimbangan penentuan ukuran kusen adalah fungsi ruang dan estetika. Tinggi pintu : ukuran orang normal 160 cm + tinggi bebas 40 cm s/d 60 cm Tinggi pintu garasi : ukuran tinggi kendaraan + tinggi bebas 40 s/d 60 cm (tinggi pintu garasi minimum 2,5 m) SK/KD TUJUAN MATERI AJAR LATIHAN SOAL EXIT

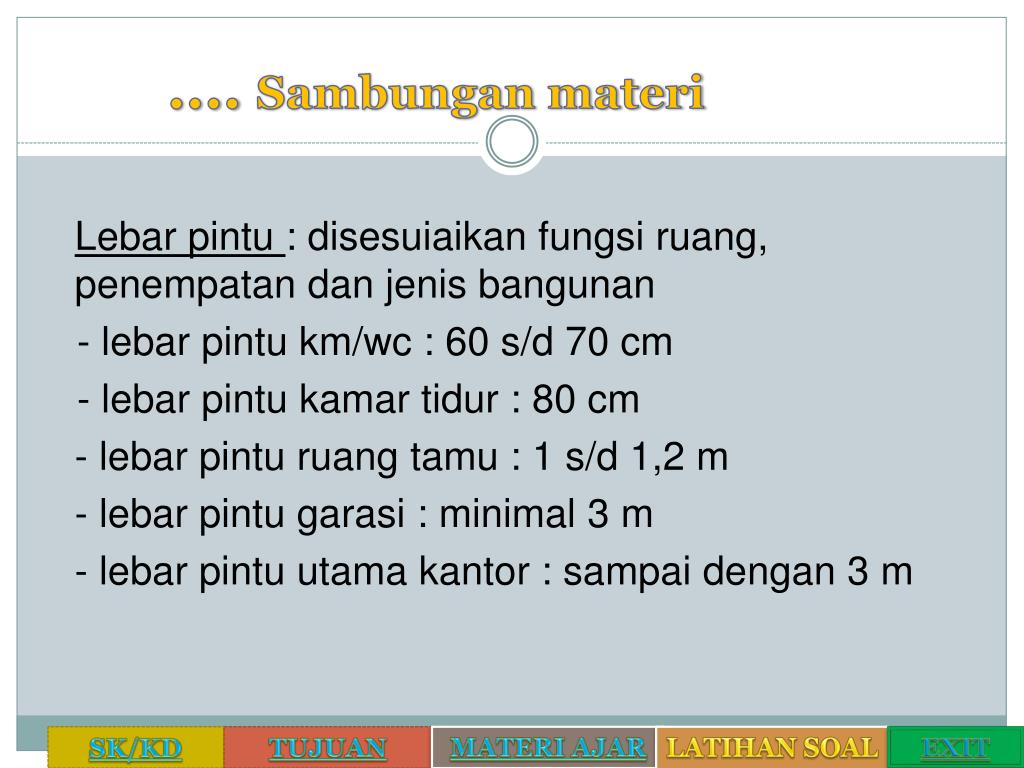

  11. .... Sambungan materi Lebar pintu : disesuiaikan fungsi ruang, penempatan dan jenis bangunan - lebar pintu km/wc : 60 s/d 70 cm - lebar pintu kamar tidur : 80 cm - lebar pintu ruang tamu : 1 s/d 1,2 m - lebar pintu garasi : minimal 3 m - lebar pintu utama kantor : sampai dengan 3 m SK/KD TUJUAN MATERI AJAR LATIHAN SOAL EXIT

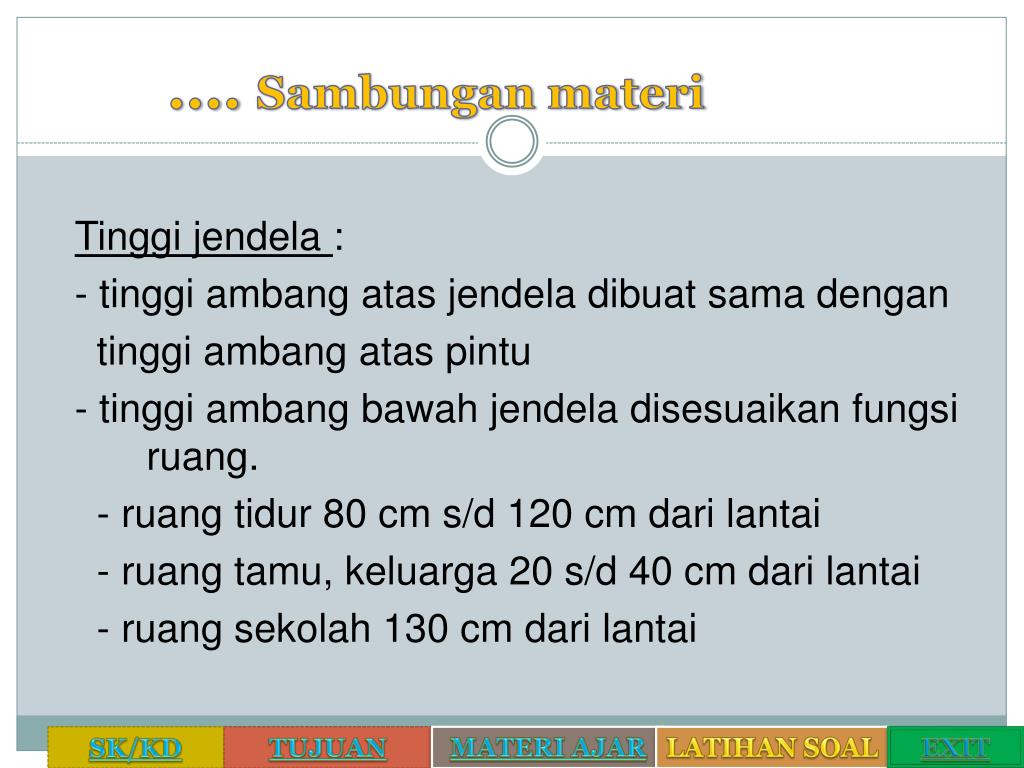

  12. .... Sambungan materi Tinggi jendela : - tinggi ambang atas jendela dibuat sama dengan tinggi ambang atas pintu - tinggi ambang bawah jendela disesuaikan fungsi ruang. - ruang tidur 80 cm s/d 120 cm dari lantai - ruang tamu, keluarga 20 s/d 40 cm dari lantai - ruang sekolah 130 cm dari lantai SK/KD TUJUAN MATERI AJAR LATIHAN SOAL EXIT

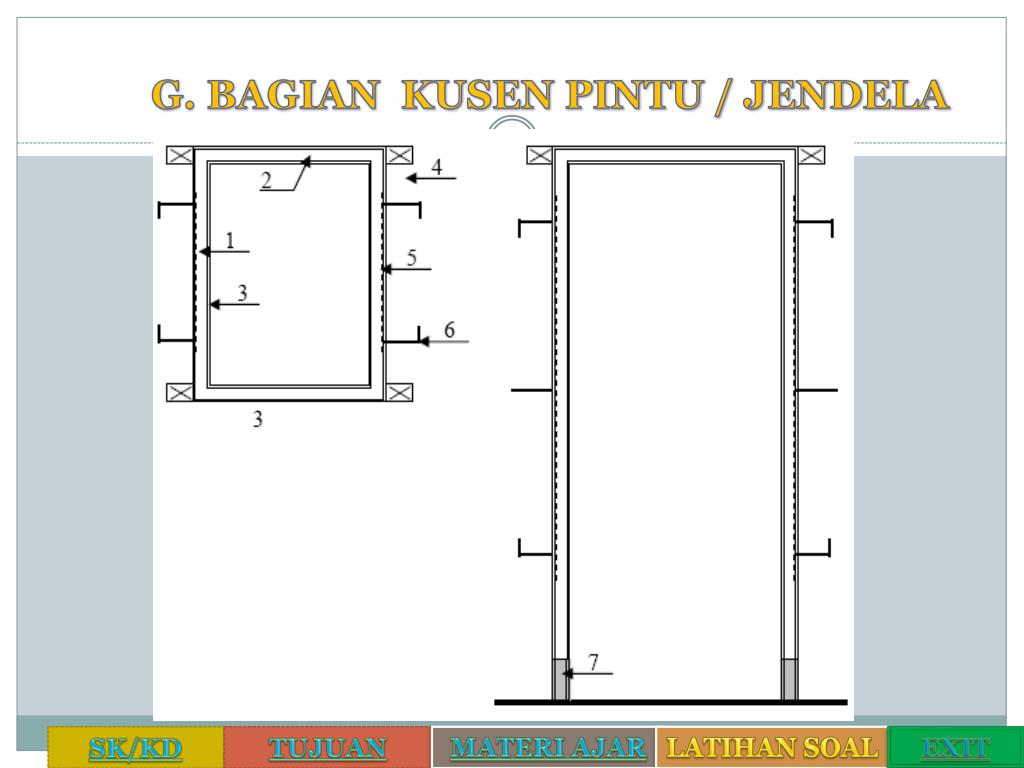

  13. G. BAGIAN KUSEN PINTU / JENDELA SK/KD TUJUAN MATERI AJAR LATIHAN SOAL EXIT

  14. LANJJUTAN 1. Tiang 2. Ambang Atas (Dorpel) 3. Sponneng = tempat perletakan daun pintu/jendela 4. Telinga = bagian kusen yang ditanam ke dalam tembok yang berfungsi untuk memperkokoh kedudukan kusen dengan tembok bagian atas 5. alur kapur = bagian dari tiang yang dicoak dengan fungsi menciptakan daya ikat antara kusen dengan tembok, lebar 3 – 6 cm; dalam 1 – 2 cm. 6. angkur = besi diameter 3/8” panjang 20 cm, kait ujung 5- 10 cm berfungsi untuk memperkokoh kedudukan kusen pada tembok SK/KD TUJUAN MATERI AJAR LATIHAN SOAL EXIT

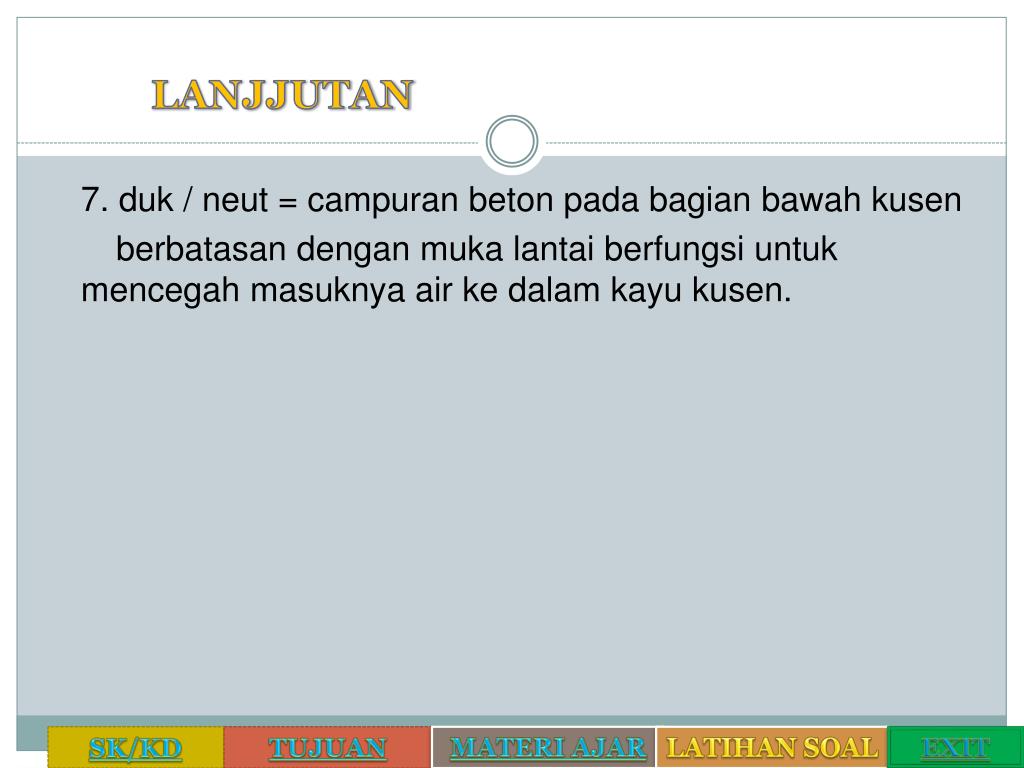

  15. LANJJUTAN 7. duk / neut = campuran beton pada bagian bawah kusen berbatasan dengan muka lantai berfungsi untuk mencegah masuknya air ke dalam kayu kusen. SK/KD TUJUAN MATERI AJAR LATIHAN SOAL EXIT

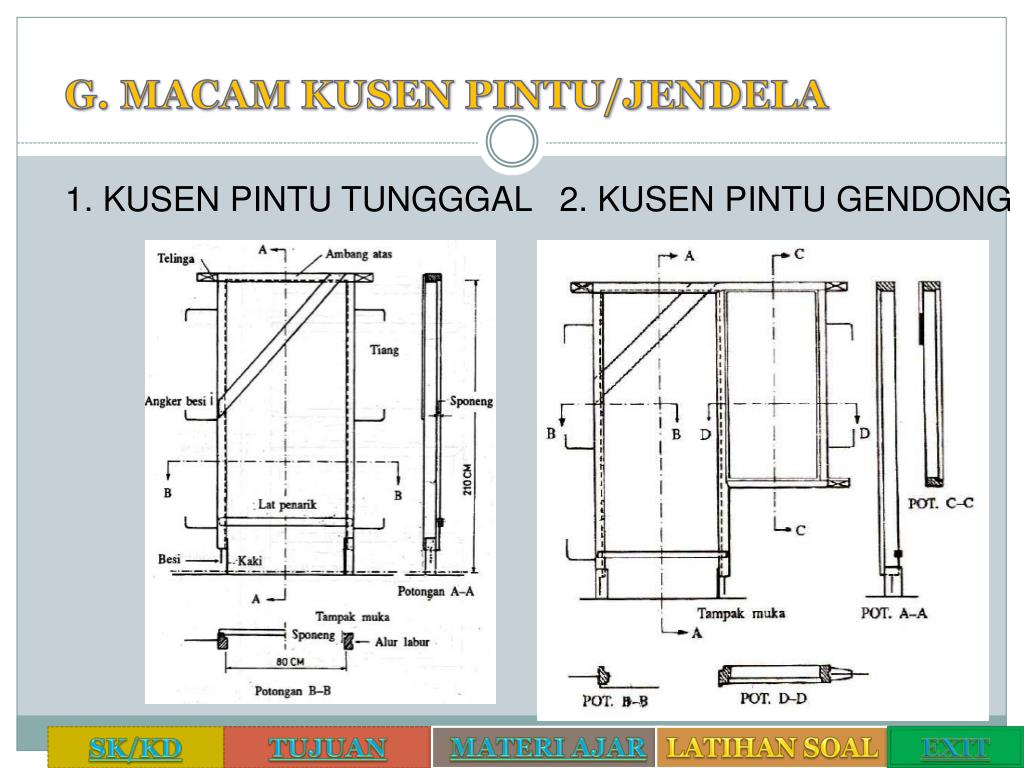

  16. G. MACAM KUSEN PINTU/JENDELA 1. KUSEN PINTU TUNGGGAL 2. KUSEN PINTU GENDONG SK/KD TUJUAN MATERI AJAR LATIHAN SOAL EXIT

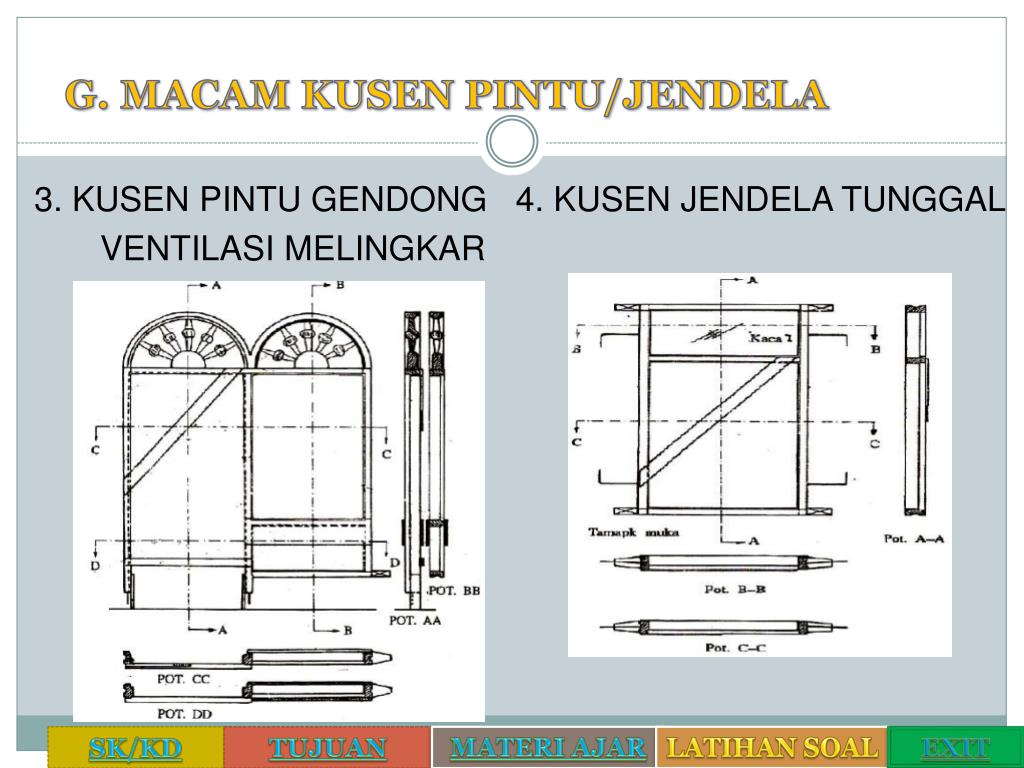

  17. G. MACAM KUSEN PINTU/JENDELA 3. KUSEN PINTU GENDONG 4. KUSEN JENDELA TUNGGAL VENTILASI MELINGKAR SK/KD TUJUAN MATERI AJAR LATIHAN SOAL EXIT

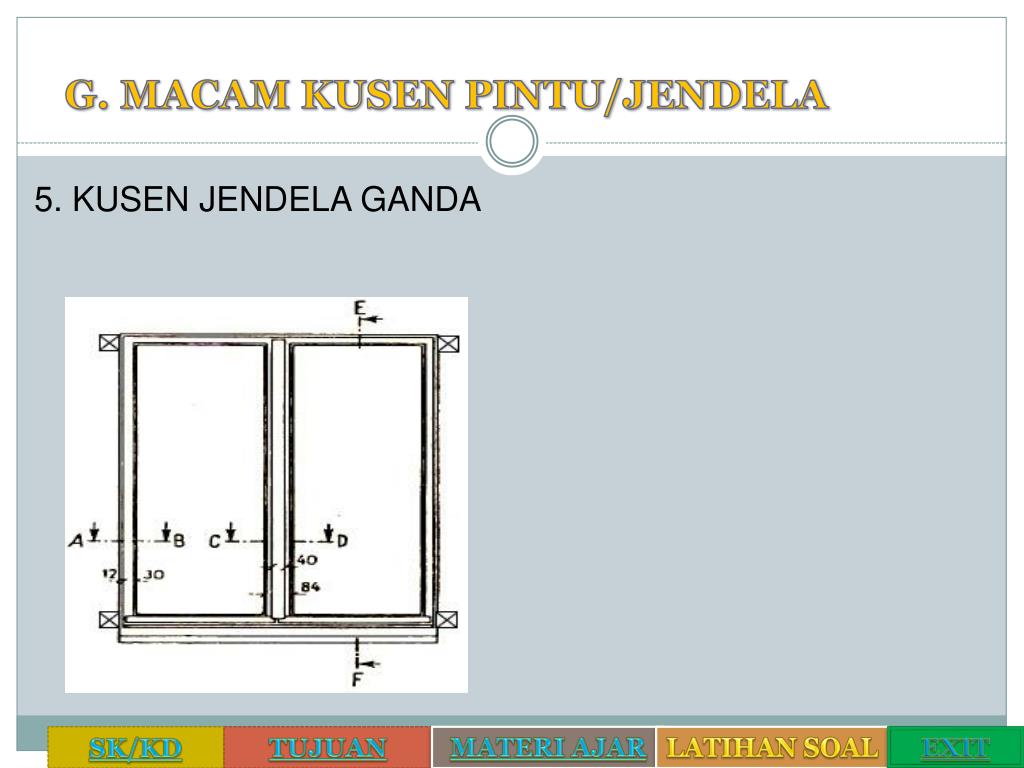

  18. G. MACAM KUSEN PINTU/JENDELA 5. KUSEN JENDELA GANDA SK/KD TUJUAN MATERI AJAR LATIHAN SOAL EXIT

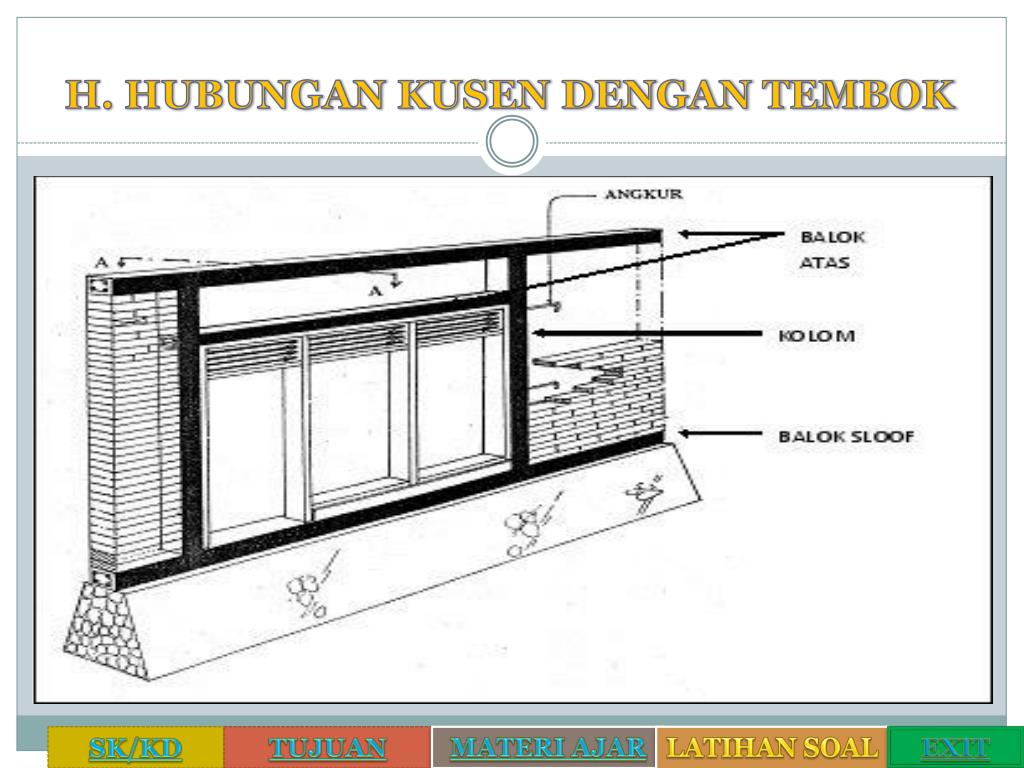

  19. H. HUBUNGAN KUSEN DENGAN TEMBOK SK/KD TUJUAN MATERI AJAR LATIHAN SOAL EXIT

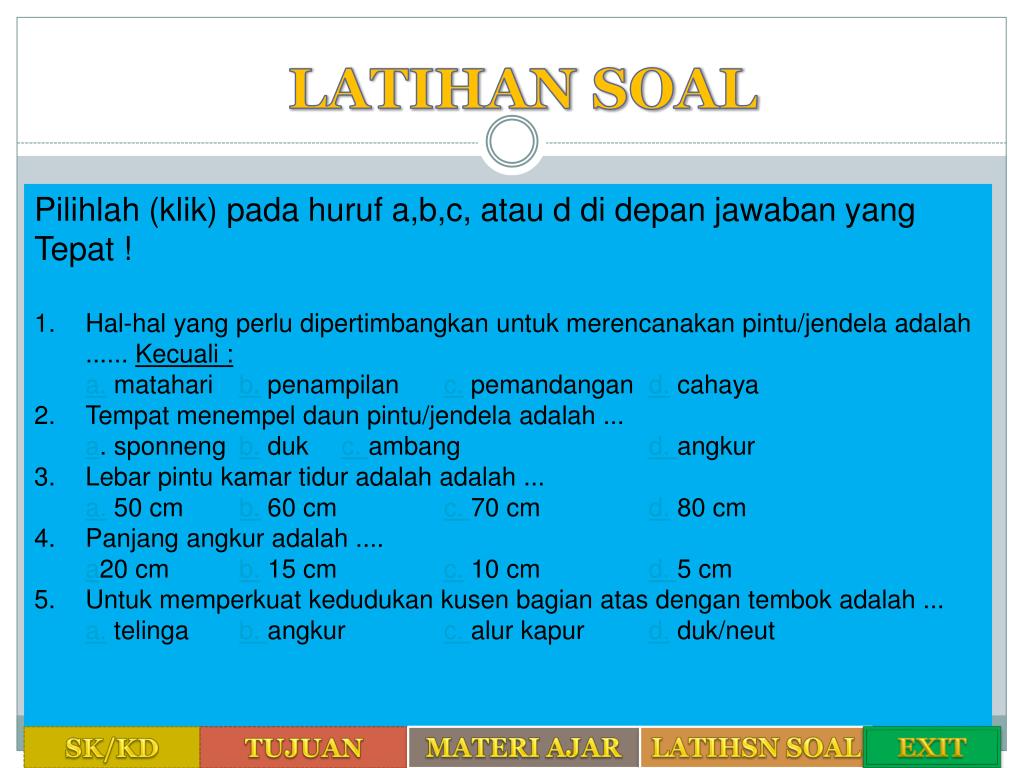

  20. LATIHAN SOAL Pilihlah (klik) pada huruf a,b,c, atau d di depan jawaban yang Tepat ! Hal-hal yang perlu dipertimbangkan untuk merencanakan pintu/jendela adalah ...... Kecuali : a. matahari b. penampilan c. pemandangan d. cahaya 2. Tempat menempel daun pintu/jendela adalah ... a. sponneng b. duk c. ambang d. angkur 3. Lebar pintu kamar tidur adalah adalah ... a. 50 cm b. 60 cm c. 70 cm d. 80 cm 4. Panjang angkur adalah .... a20 cm b. 15 cm c. 10 cm d. 5 cm 5. Untuk memperkuat kedudukan kusen bagian atas dengan tembok adalah ... a. telinga b. angkur c. alur kapur d. duk/neut SK/KD TUJUAN MATERI AJAR LATIHSN SOAL EXIT

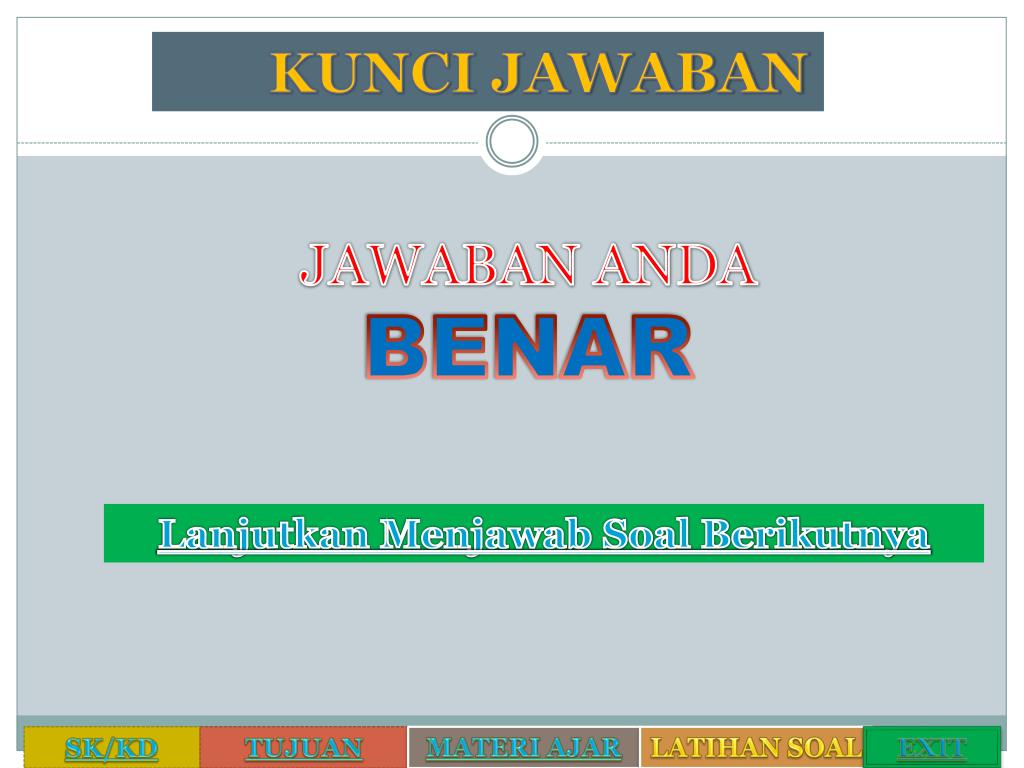

  21. KUNCI JAWABAN JAWABAN ANDA BENAR Lanjutkan Menjawab Soal Berikutnya SK/KD TUJUAN MATERI AJAR LATIHAN SOAL EXIT

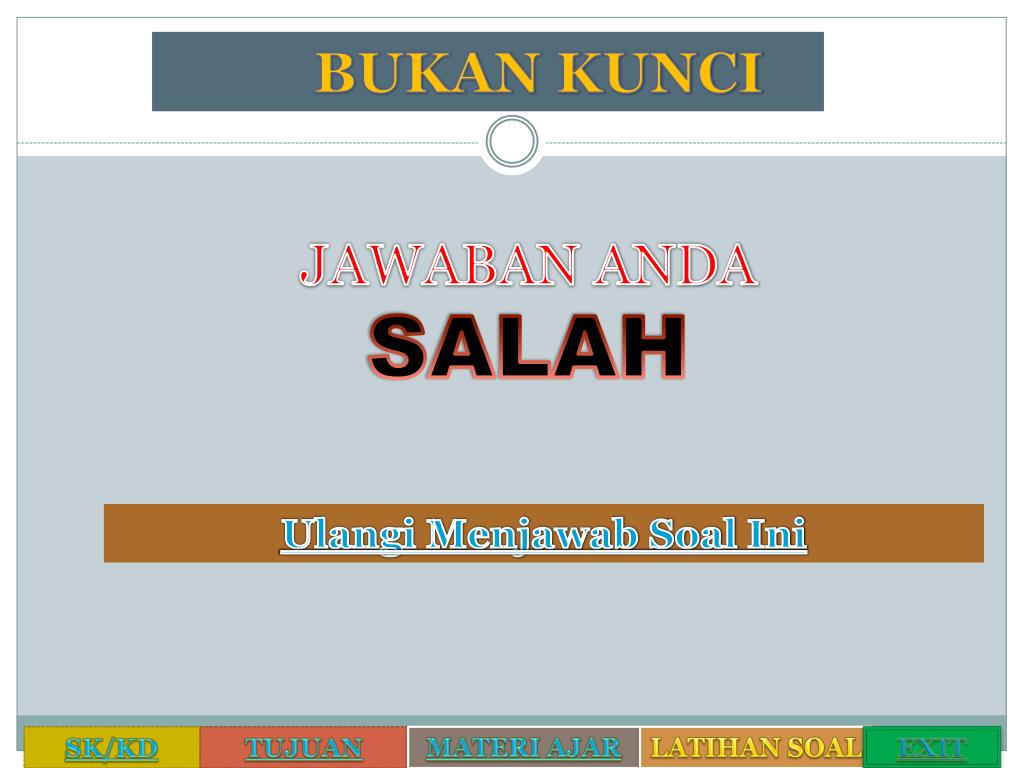

  22. BUKAN KUNCI JAWABAN ANDA SALAH Ulangi Menjawab Soal Ini SK/KD TUJUAN MATERI AJAR LATIHAN SOAL EXIT

  23. PENGAJARAN BERAKHIR SEKIAN TERIMA KASIH SK/KD TUJUAN MATERI AJAR LATIHAN SOAL EXIT
