Mercury Beam Dump Simulations

elie avatar
elie
7 diapositives · 232 Views · Oct 21, 2014

Mercury Beam Dump Simulations. Tristan Davenne, Otto Caretta 9 th Oct 2008. Mercury beam dump design from NUFACT Feasibility Study. Agitation of mercury pool surface due to impinging mercury jet. 2 phase CFX model mercury jet velocity = 20m/s Angle of attack = 5.7°

#mercury beam dump simulations #mercury beam dump simulations ppt #powerpoint #presentation
Mercury Beam Dump Simulations - slide 1
01 / 7Mercury Beam Dump Simulations
1 / 17

Télécharger la présentation

Mercury Beam Dump Simulations
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. Mercury Beam DumpSimulations Tristan Davenne, Otto Caretta 9th Oct 2008

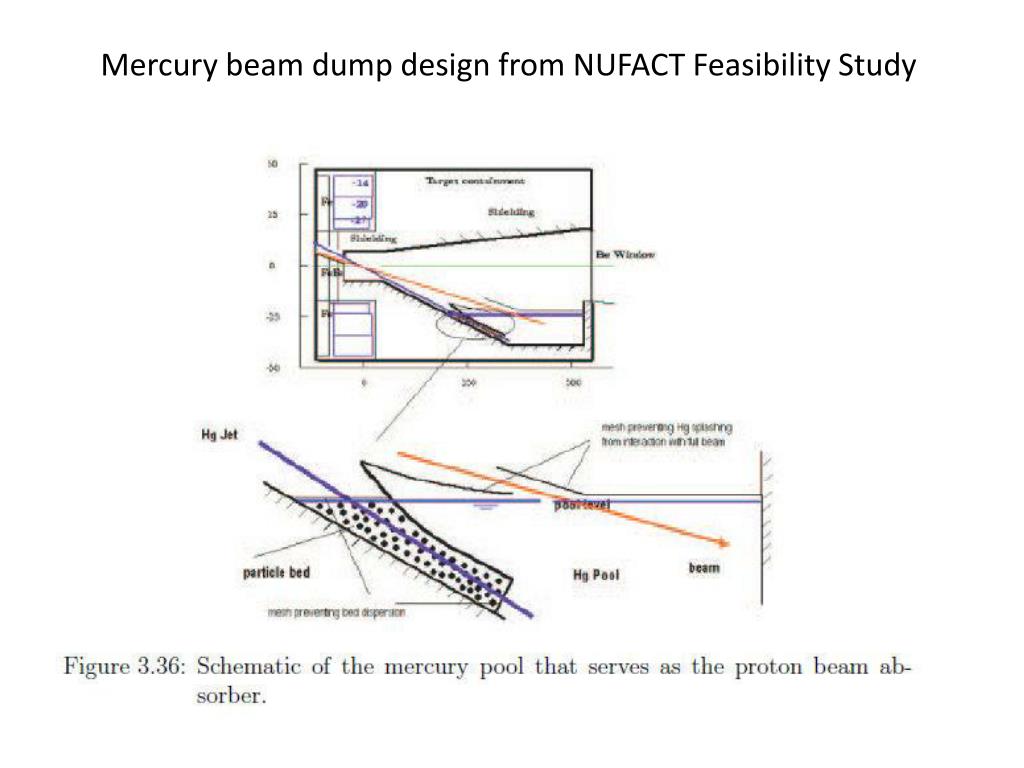

  2. Mercury beam dump design from NUFACT Feasibility Study

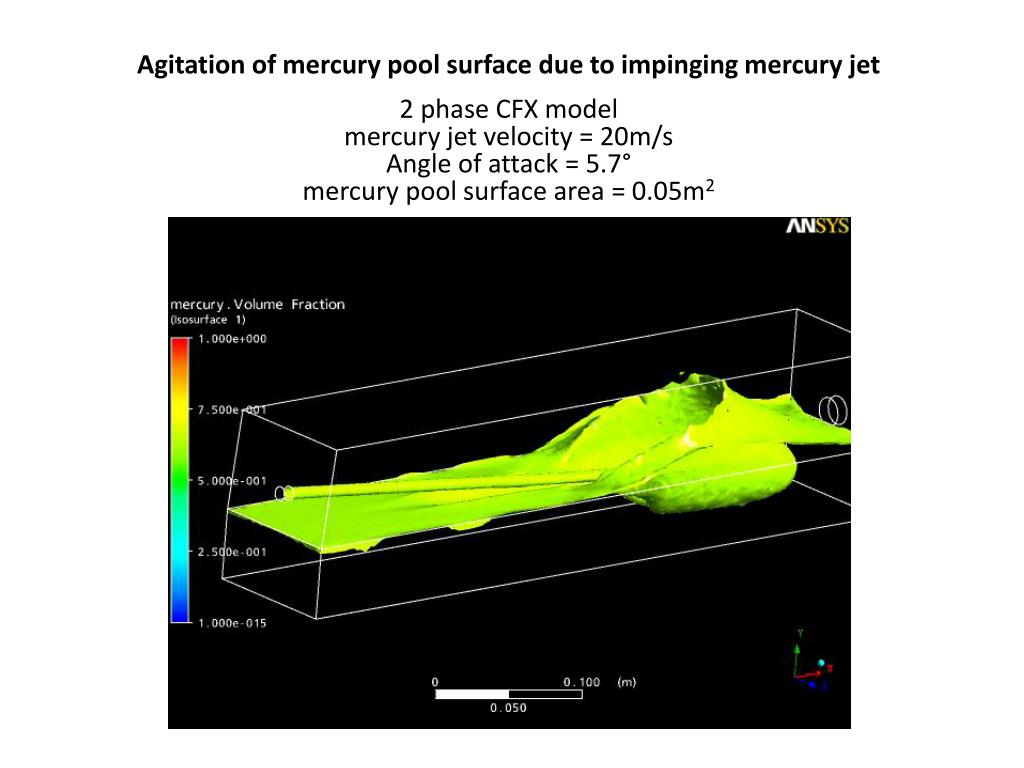

  3. Agitation of mercury pool surface due to impinging mercury jet 2 phase CFX model mercury jet velocity = 20m/s Angle of attack = 5.7° mercury pool surface area = 0.05m2

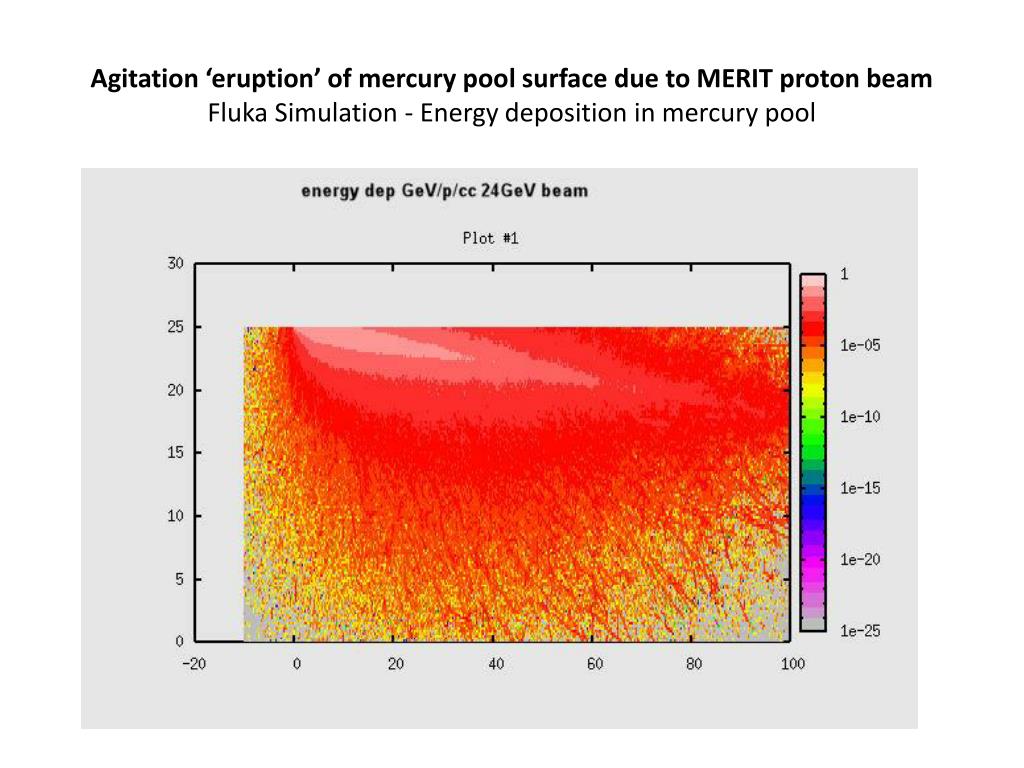

  4. Agitation ‘eruption’ of mercury pool surface due to MERIT proton beam Fluka Simulation - Energy deposition in mercury pool

  5. Agitation ‘eruption’ of mercury pool surface due to MERIT proton beam Autodyne simulationSplash following pulse of 20Terra protons

  6. Thermal shocks and magnetohydrodynamics in highpower mercury jet targetsJ Lettry, A Fabich, S Gilardoni, M Benedikt, MFarhat and E Robert

  7. Agitation ‘eruption’ of mercury pool surface due to MERIT proton beam Autodyne simulationDamage to underside of 15mm stainless steel plate (maybe need sprung baffles!) Could helium bubbles be used to move the main energy deposition from the beam deeper in to the beam dump? More of the beams energy would be absorbed in the dump and resulting splash may be slower due to having to lift more mercury.
