  1. Hardware Description LanguageAula 3 – AHDL (continuação) Prof. Afonso Ferreira Miguel, MSc

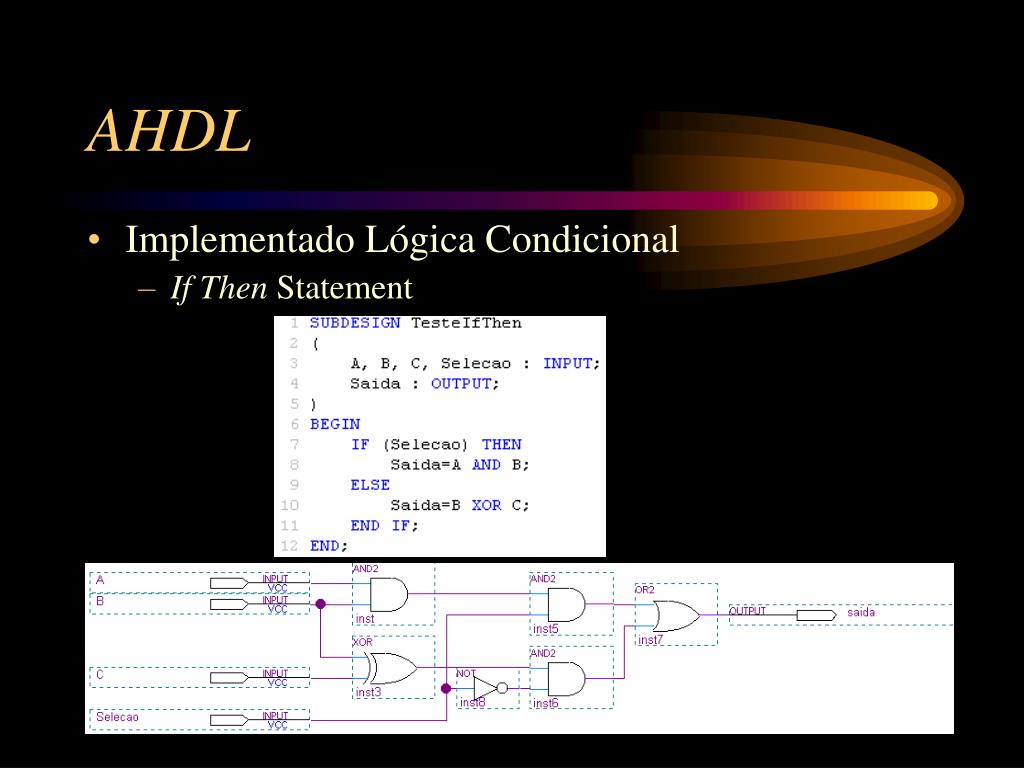

  2. AHDL • Implementado Lógica Condicional • If ThenStatement

  3. AHDL • Implementado Lógica Condicional • CASEStatement

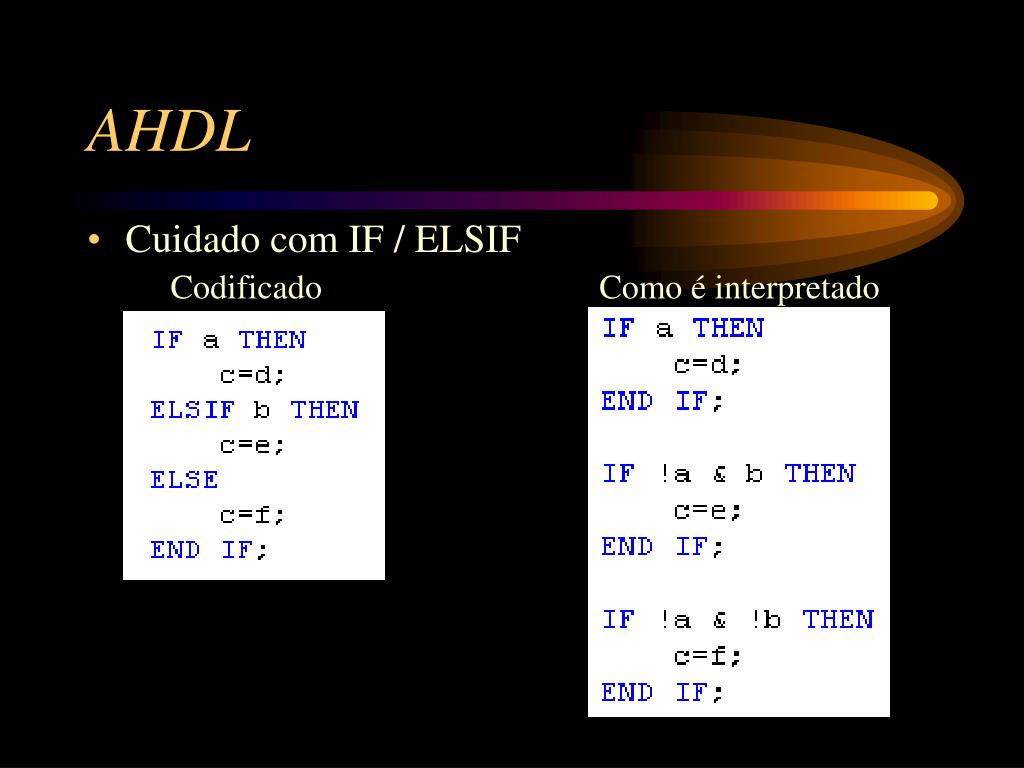

  4. AHDL • Cuidado com IF / ELSIF Codificado Como é interpretado

  5. AHDL • Parametrização

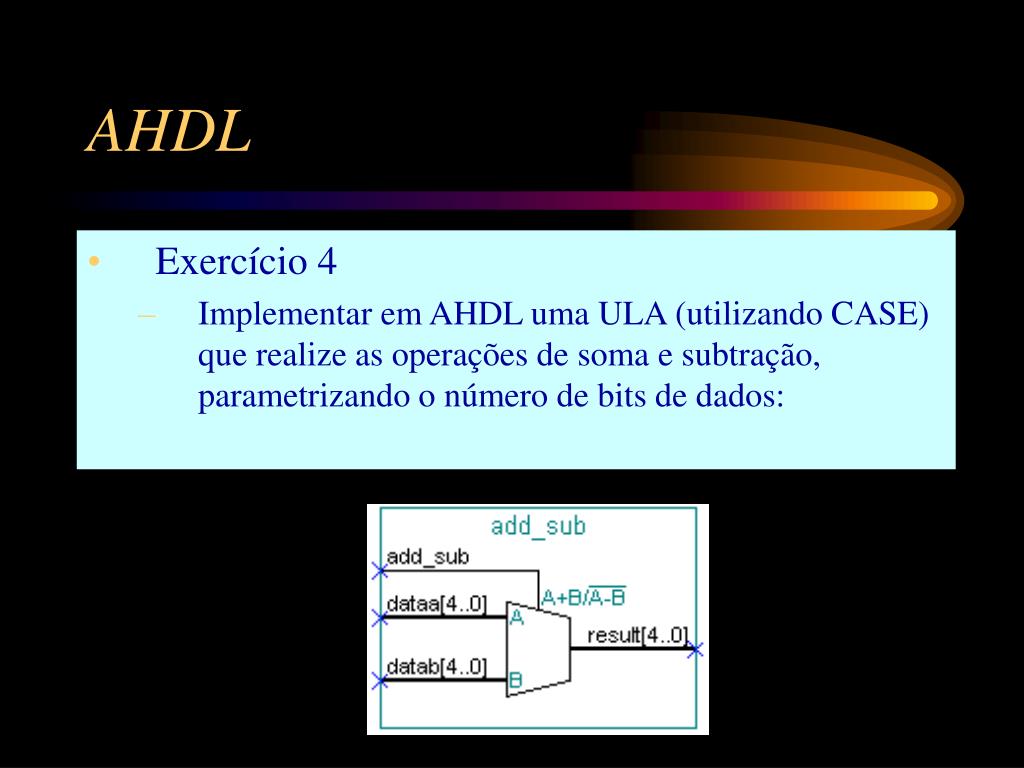

  6. AHDL • Exercício 4 • Implementar em AHDL uma ULA (utilizando CASE) que realize as operações de soma e subtração, parametrizando o número de bits de dados:

  7. AHDL • Problemas com tempos de propagação

  8. AHDL • Flip-Flops DFF, TFF, JKFF, SRFF

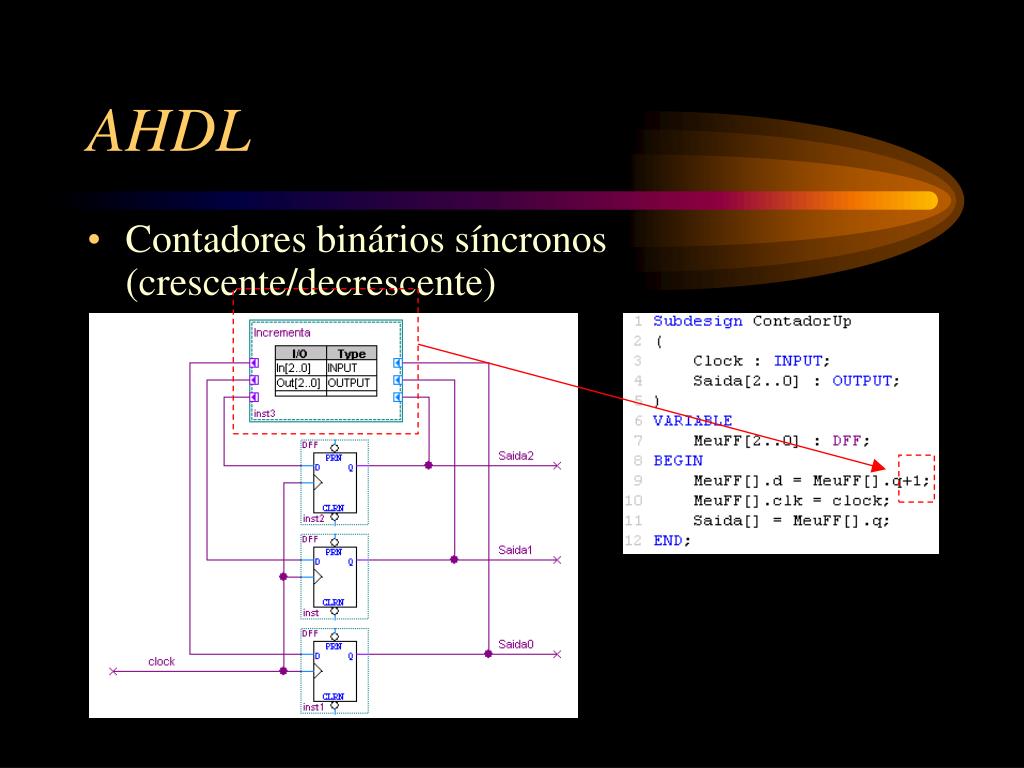

  9. AHDL • Contadores binários síncronos (crescente/decrescente)

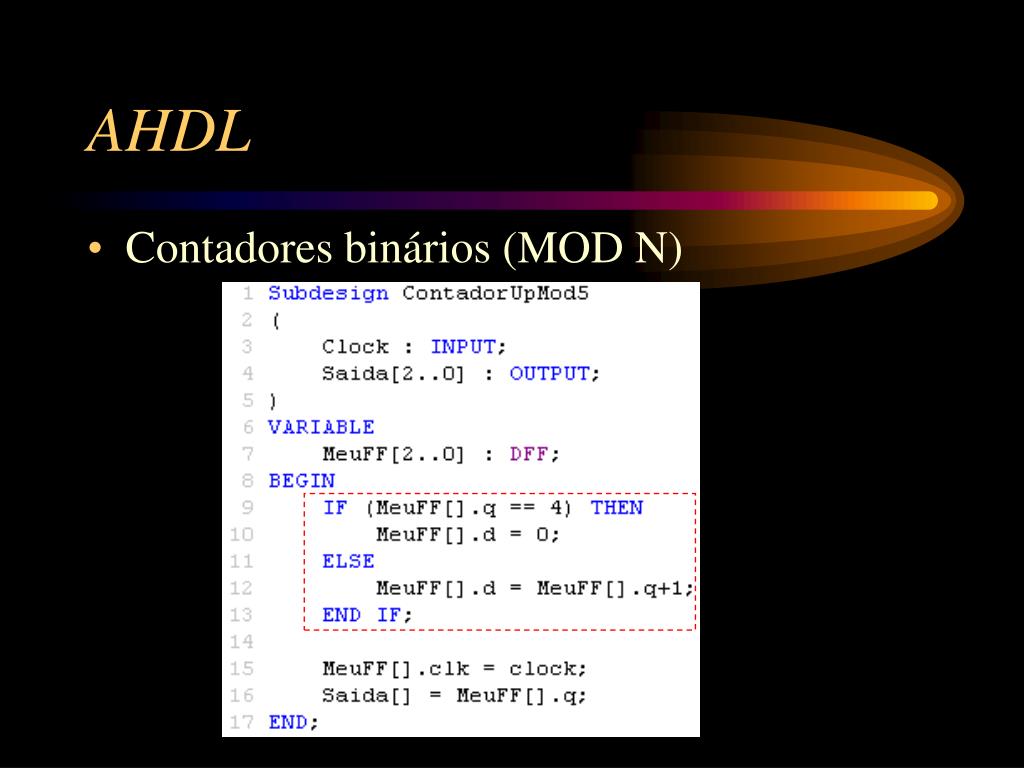

  10. AHDL • Contadores binários (MOD N)

  11. AHDL • Exercício 5 • Implementar em AHDL um contador MOD5 decrescente que realize a contagem (6, 5, 4, 3, 2, 6, 5, ...).

  12. AHDL • FOR GENERATE

  13. AHDL • FOR GENERATE

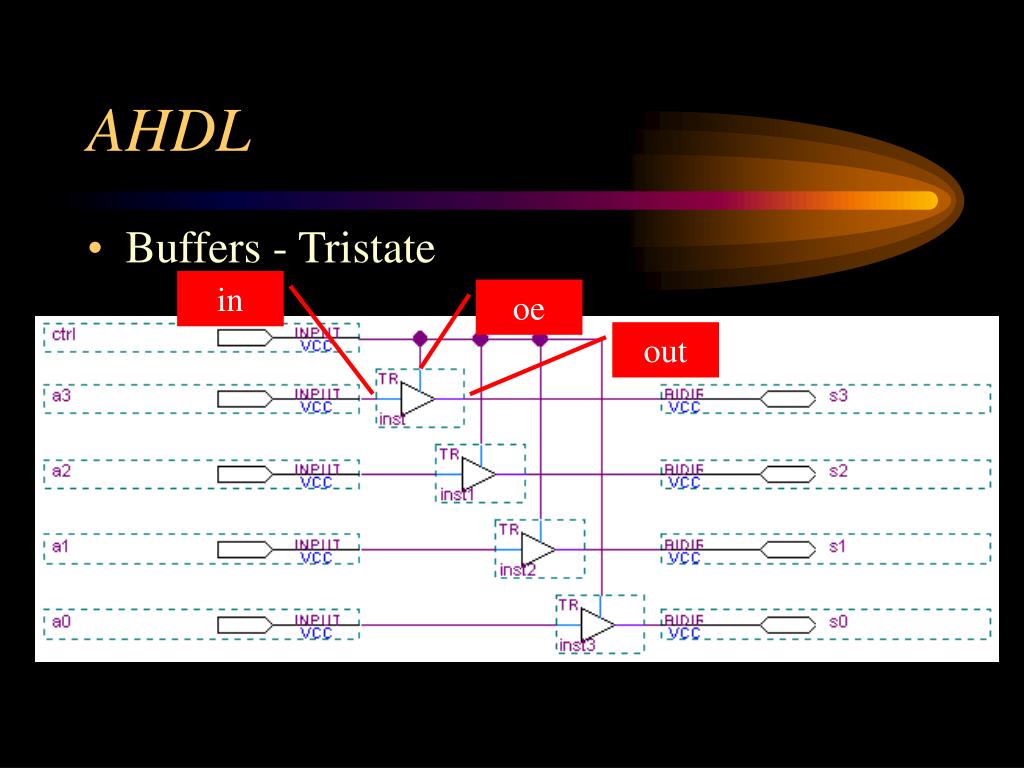

  14. in oe out AHDL • Buffers - Tristate

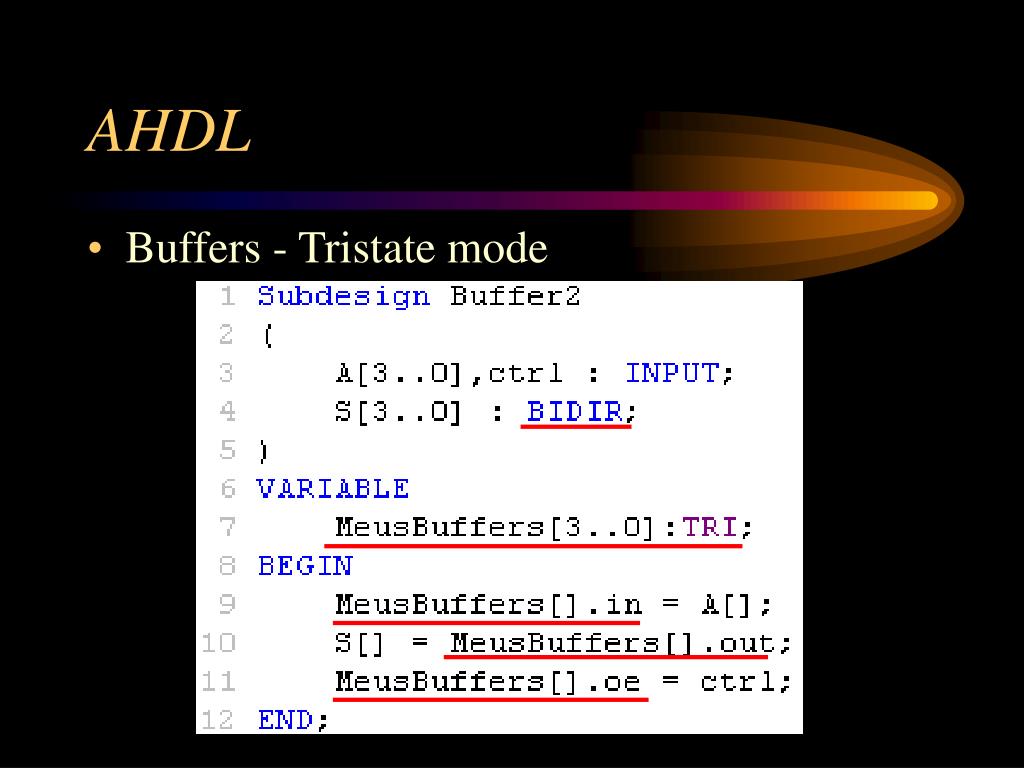

  15. AHDL • Buffers - Tristate mode

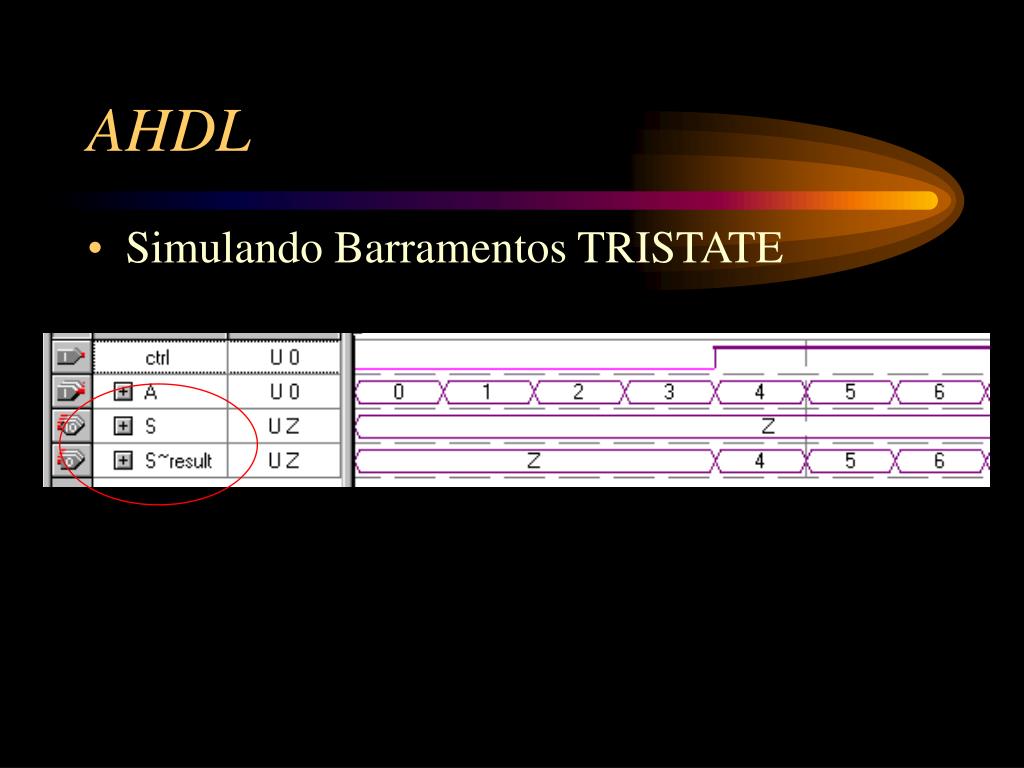

  16. AHDL • Simulando Barramentos TRISTATE

  17. AHDL • Exercício 6 • Implementar com BUFFERS TRISTATE um multiplexador 4 canais (selecionados por dois bits S0 e S1) com 4 bits cada um.

  18. AHDL • MegaFunções RAM

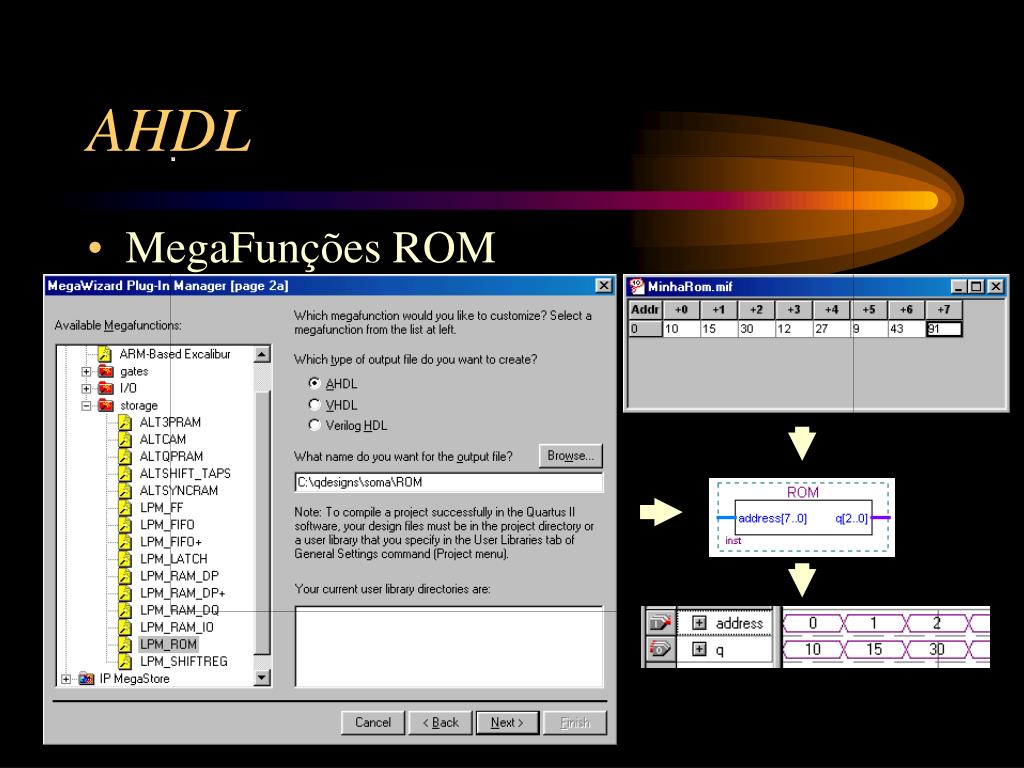

  19. AHDL • MegaFunções ROM

  20. AHDL • Exercício 7 – Gerador de funções • Implementar um gerador de funções digital que gere as formas de onda quadrada, dente de serra e senoidal. As formas de onda devem estar em uma ROM. Cada forma de onda deve ser tabelada em 16 bytes (posições) por 4 bits. Obs.: a freqüência de clock define a freqüência do sinal gerado. A saída deste circuito poderia ser aplicado a um DA para geração do sinal analógico.

  21. AHDL • MegaFunções FIFO

  22. AHDL • MegaFunções SHIFT

  23. AHDL • Exercício 8 – Câmara de eco • Implementar o circuito digital de uma câmara de eco para um sinal de entrada com 8 bits. Supor que a velocidade de amostras (clock) é igual a 8000 sps, e o retardo desejado é de 2ms. Obs.: o sinal de saída deve ser a média do sinal de entrada(no mesmo instante) e do atrasado (t-2ms).

  24. AHDL • Exercício 9 – Reverberação • Modificar o exercício 8 para realizar a função de um reverberador. Obs.: o sinal de saída deve ser a média do sinal de entrada (no mesmo instante) e de saída atrasado (t+2ms) dividido por 2.
