ИС «Энергоресурс» 2009 год

1. Результаты опытной эксплуатации энергосберегающей системы индивидуального учета потребления и регулирования энергоресурсов в зданиях и сооружениях ИС «Энергоресурс» 2009 год

2. ИС «Энергоресурс» Характеристика объекта:панельный жилой дом по адресу ул. 1-й Пятилетки, 7Количество этажей: 9Количество жителей: 303 человекаОбщая площадь: 4720 м2Квартиры / Подъезды: 141/2 Проектная тепловая нагрузка общая - 0,598 Гкал\ч Проектная тепловая нагрузка на отопление - 0,291 Гкал\ч Проектная тепловая нагрузка на ГВС - 0,307 Гкал\ч Расход сетевой воды на отопление – 8,31 куб.м.\ч Температурный график -105\70 °С Ул. 1-ой Пятилетки, 71 февраля -31 декабря 2009 г.

3. I. Показатели энергетической и экономической эффективности использования ИС «Энергоресурс»

4. Показатели энергетической и экономической эффективности использования ИС «Энергоресурс» Потребление тепловой энергии на отопление по сравнению с нормативным показателем • За период с февраля по май была достигнута 23% экономия тепловой энергии по сравнению с нормативом, что в денежном выражении составило более 66 тысяч рублей. • По итогам октября и ноября получена экономия 29% (41 т.р.). • В самый холодный месяц года декабрь был зафиксирован перерасход тепла на 26%

5. Показатели энергетической и экономической эффективности использования ИС «Энергоресурс» Потребление ХВС по сравнению с нормативным показателем При отсутствии у потребителей мотивации к экономии ХВС, ее реальный расход оказывается выше норматива, что во многом связано с протекающими бачками санузлов

6. Показатели энергетической и экономической эффективности использования ИС «Энергоресурс» Потребление ГВС по сравнению с нормативным показателем реальное нормативное общедомовые потери На 29% ниже норматива оказался расход горячей воды. Особенно большая экономия получена в летние месяцы

7. Показатели энергетической и экономической эффективности использования ИС «Энергоресурс» Потребление тепловой энергии на ГВС по сравнению с нормативным показателем В зимние месяцы расход тепла на ГВС был заметно выше нормативных показателей, но это превышение было компенсировано экономией летнего периода

8. Показатели энергетической и экономической эффективности использования ИС «Энергоресурс» Полученные результаты, говорят о том, что по окончании периода опытной эксплуатации и переходе на расчеты за коммунальные услуги по показаниям ИС «Энергоресурс» совершенно реально ожидать снижения платежей потребителей до уровня 40% по отношению к нормативным показателям.

9. II. Контрольно – Аналитические возможности ИС «Энергоресурс» Система позволяет обеспечить полную прозрачность процессов, происходящих в инженерных коммуникациях здания

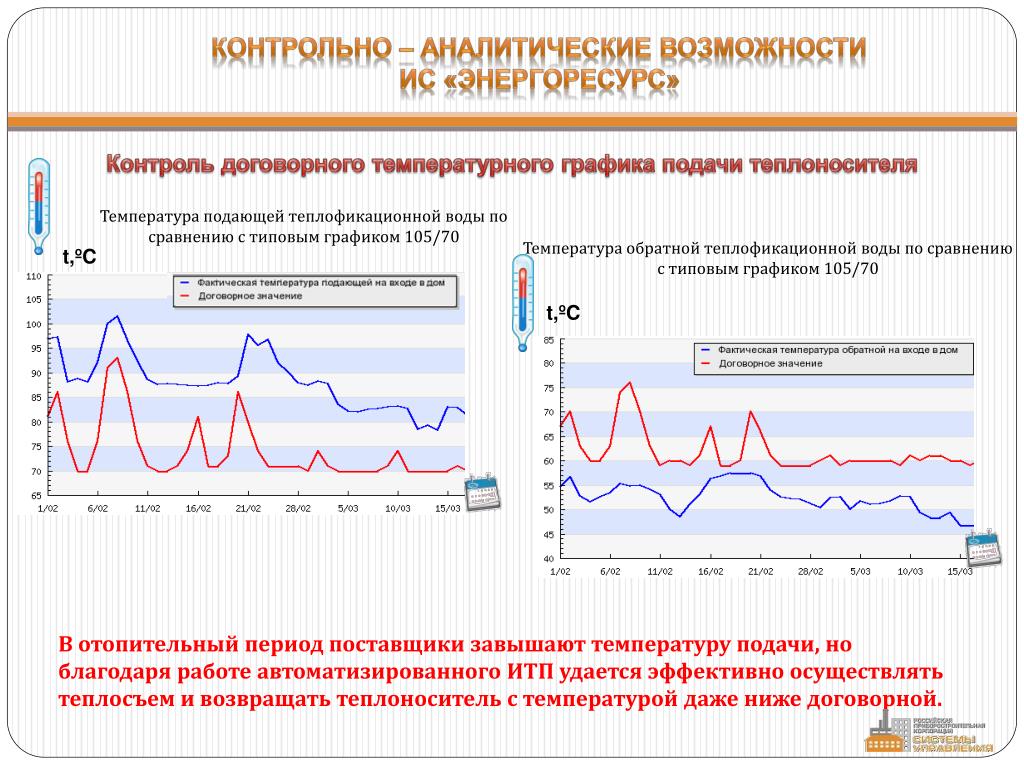

10. Контрольно – Аналитические возможности ИС «Энергоресурс» Контроль договорного температурного графика подачи теплоносителя Температура подающей теплофикационной воды по сравнению с типовым графиком 105/70 Температура обратной теплофикационной воды по сравнению с типовым графиком 105/70 t,ºC t,ºC В отопительный период поставщики завышают температуру подачи, но благодаря работе автоматизированного ИТП удается эффективно осуществлять теплосъем и возвращать теплоноситель с температурой даже ниже договорной.

11. Контрольно – Аналитические возможности ИС «Энергоресурс» Мониторинг почасового распределения потребления воды Пики потребления воды в утренние и вечерние часы. Незначительное снижение потребления ХВС в ночное время, что, по всей видимости связано с утечками воды через бачки санузлов.

12. Контрольно – Аналитические возможности ИС «Энергоресурс» Индивидуальное потребление воды Чтобы показать на графике объемы потребления ХВС в XXX квартире, пришлось увеличить масштаб значений по сравнению с данными первого подъезда. Утечки только в одной этой квартире значительно влияют на показатели экономии ресурсов в целом по дому. Здесь теряется около 300 куб. м. воды в месяцпри нормативе 5,4 куб. м.

13. Контрольно – Аналитические возможности ИС «Энергоресурс» Общедомовые потери тепла на отопление График фактического потребления тепловой энергии на отопление в раскладке на индивидуальную и общедомовую части Q, ГКал Общая доля Индивидуальная доля Зависимость доли общедомовых потерь тепловой энергии от температуры наружного воздуха (%) t,ºC % Доля расхода тепла на отопление подвала и подъездов колеблется от 10% до 40%. Заметна определенная зависимость этого показателя от температуры наружного воздуха. Эта зависимость не всегда прямая. Видимо в отдельные дни двери в подъезды долго остаются открытыми.

14. Контрольно – Аналитические возможности ИС «Энергоресурс» Относительное удельное теплопотребление квартир, усредненное по этажам. Показан коэффициент отношения к квартире с наименьшим удельным теплопотреблением. Разница в удельном расходе (на 1 кв.м.) тепла между центральными и угловыми квартирами достигает 70%. Это связно с низкими теплоизоляционными свойствами ограждающих конструкций этого здания.

15. Контрольно – Аналитические возможности ИС «Энергоресурс» Внедрение энергосберегающей системы учета потребления и регулирования энергоресурсов ИС «Энергоресурс» дает возможность не только осуществлять расчеты за коммунальные услуги по объему их фактического потребления, но и контролировать все процессы, происходящие в инженерных сетях здания, видеть существующие проблемы, точно определять их источники и на основе полученных данных принимать адекватные решения по их устранению.
