Gravitational Lensing An Introduction

flint avatar
flint
14 diapositives · 388 Views · Oct 01, 2014

Gravitational Lensing An Introduction. Suprit Singh. CRUX. Deflection of Light by Gravitating Bodies. Point Mass Lens. Simplest Situation : This is the lens equation relating real and apparent position of the source. For point-like lens. Point Mass Lens.

#gravitational lensing an introduction #gravitational lensing an introduction ppt #powerpoint #presentation
Gravitational Lensing An Introduction - slide 1
01 / 14Gravitational Lensing An Introduction
1 / 17

Télécharger la présentation

Gravitational Lensing An Introduction
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. Gravitational LensingAn Introduction Suprit Singh

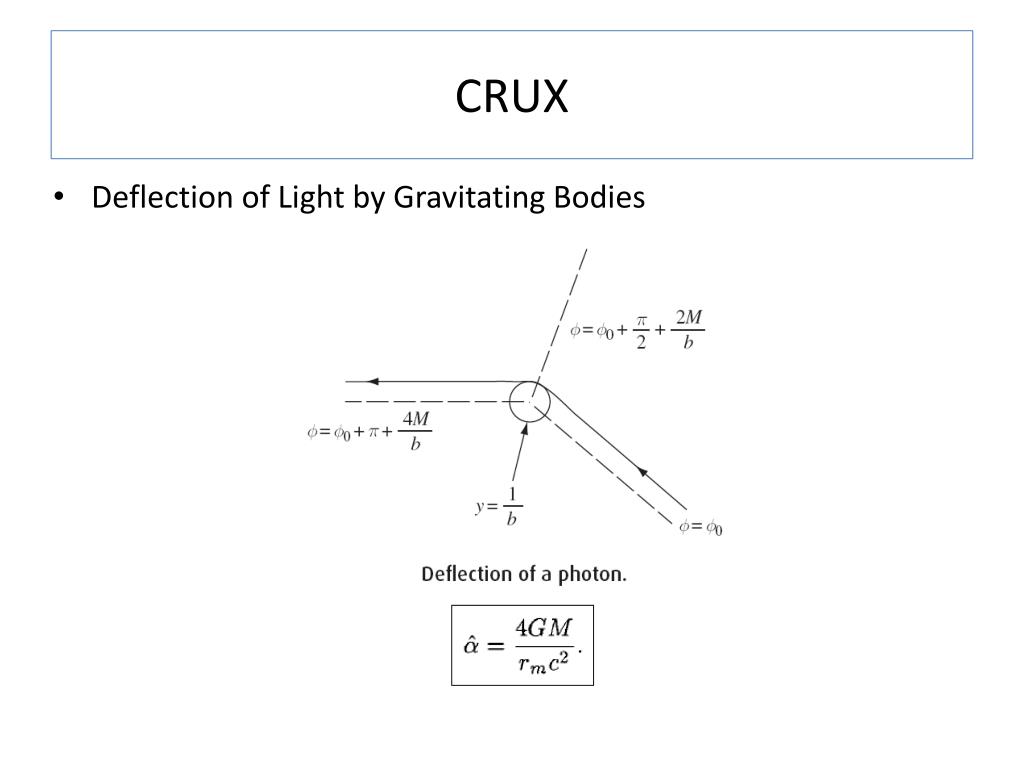

  2. CRUX • Deflection of Light by Gravitating Bodies

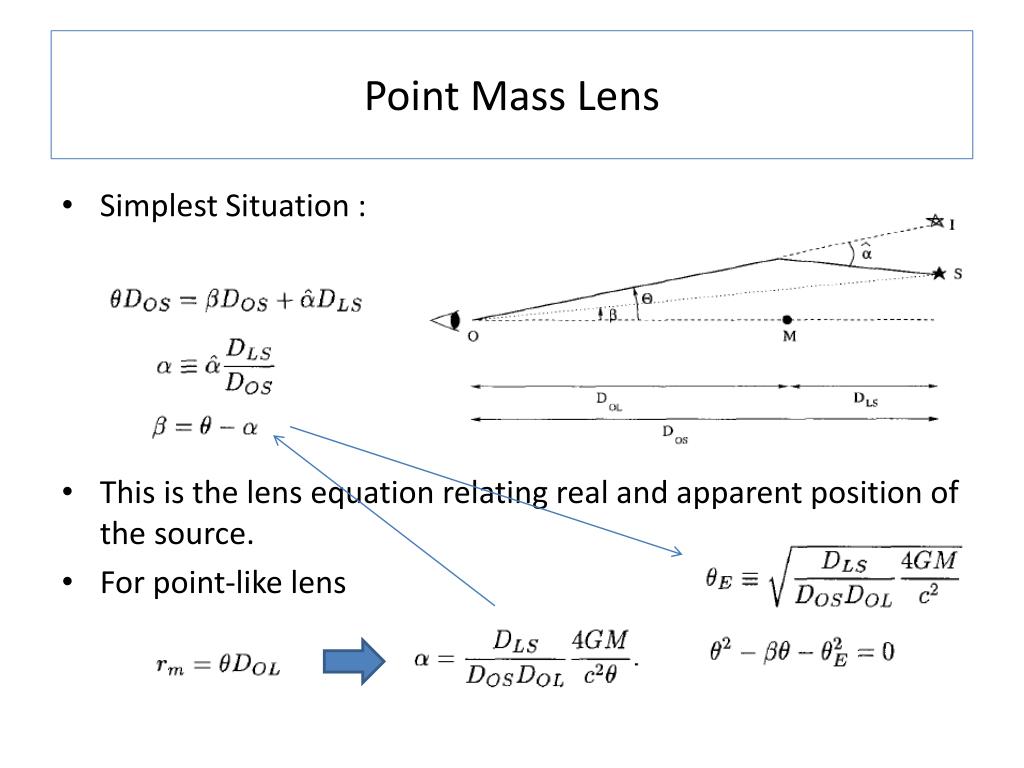

  3. Point Mass Lens • Simplest Situation : • This is the lens equation relating real and apparent position of the source. • For point-like lens

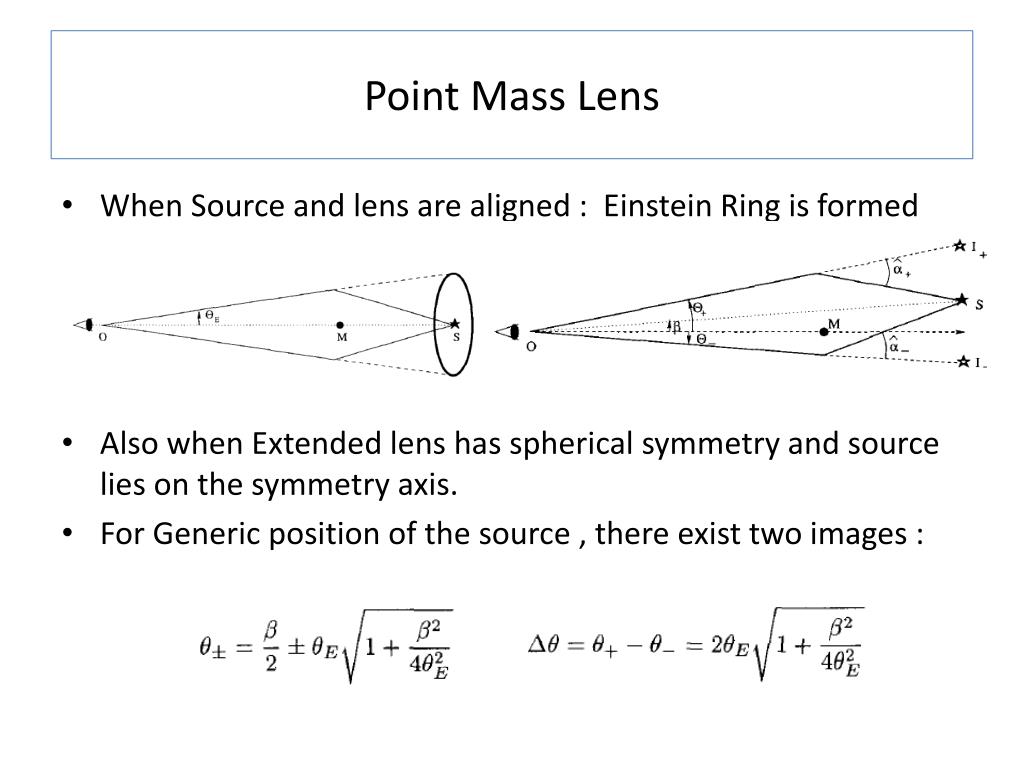

  4. Point Mass Lens • When Source and lens are aligned : Einstein Ring is formed • Also when Extended lens has spherical symmetry and source lies on the symmetry axis. • For Generic position of the source , there exist two images :

  5. Extended Lens System • We make thin lens approximation : Taking surface mass distribution where z is the light ray direction. • Then for linearized case : • Introducing projected gravitational potential satisfying

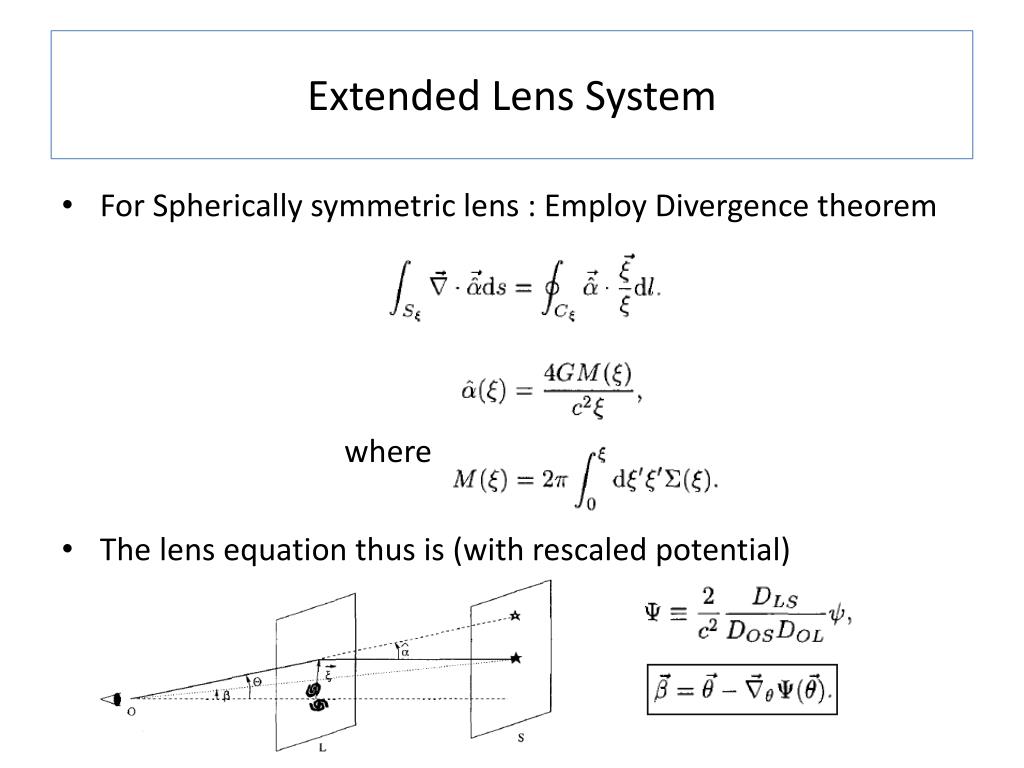

  6. Extended Lens System • For Spherically symmetric lens : Employ Divergence theorem where • The lens equation thus is (with rescaled potential)

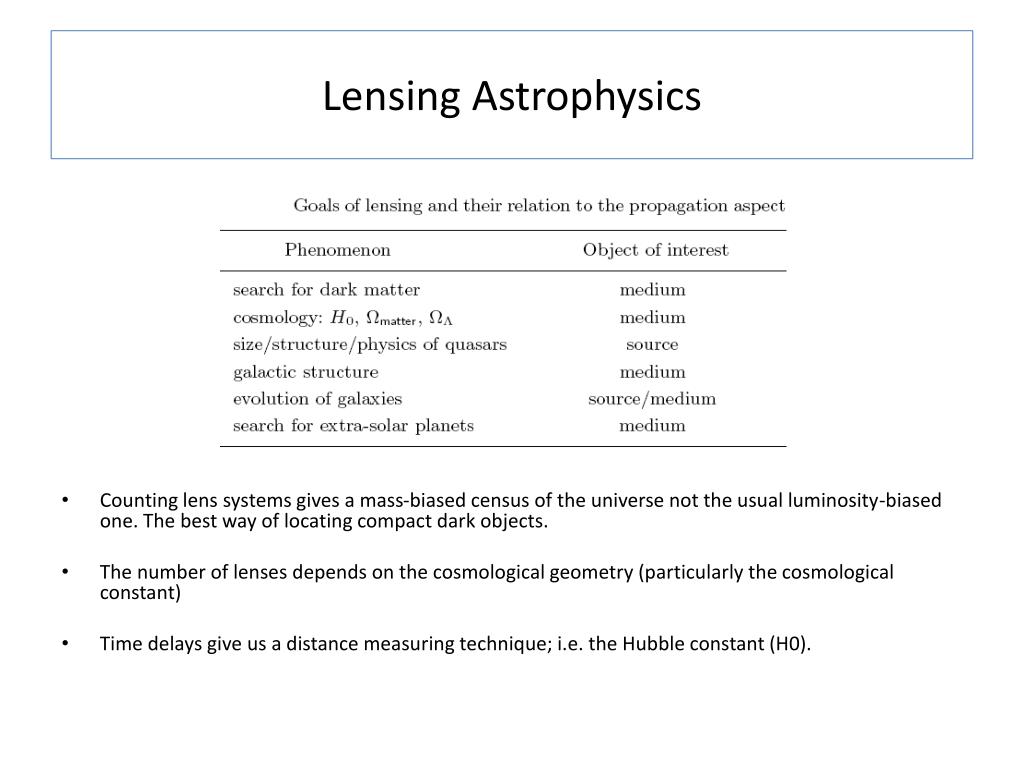

  7. Lensing Astrophysics • Counting lens systems gives a mass-biased census of the universe not the usual luminosity-biased one. The best way of locating compact dark objects. • The number of lenses depends on the cosmological geometry (particularly the cosmological constant) • Time delays give us a distance measuring technique; i.e. the Hubble constant (H0).

  8. Lensing by galaxies • At cosmological distances galaxies deflect radiation by about an arcsecond • The mass is distributed => the deflection depends on impact parameter and reflects the mass distribution. • About 1 in 600 quasars are sufficiently lined up with an intervening galaxy to be lensed. • Some galaxies contain dust and therefore may hide the images they produce in the optical. • One reason why radio searches are best

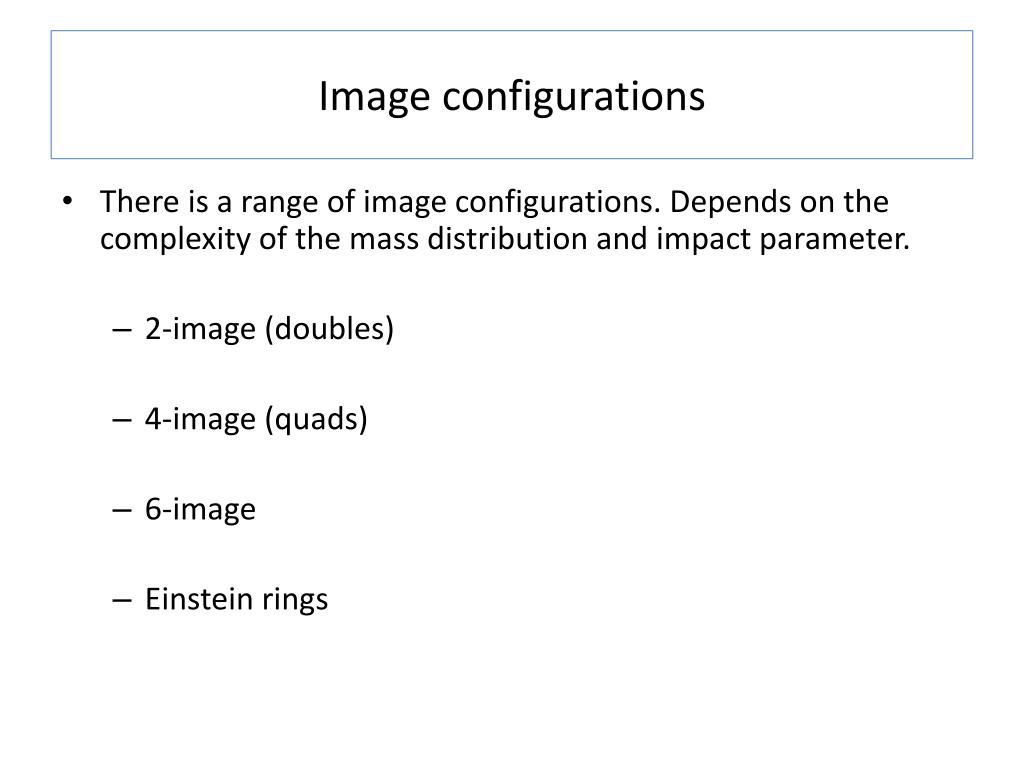

  9. Image configurations • There is a range of image configurations. Depends on the complexity of the mass distribution and impact parameter. • 2-image (doubles) • 4-image (quads) • 6-image • Einstein rings

  10. Images • Circular symmetry => doubles • Elliptical mass distributions => doubles or quads. Depends on impact parameter • Perfect alignment gives Einstein ring (or Einstein cross) • More complex mass distributions => higher multiplicities. (6-image system known)

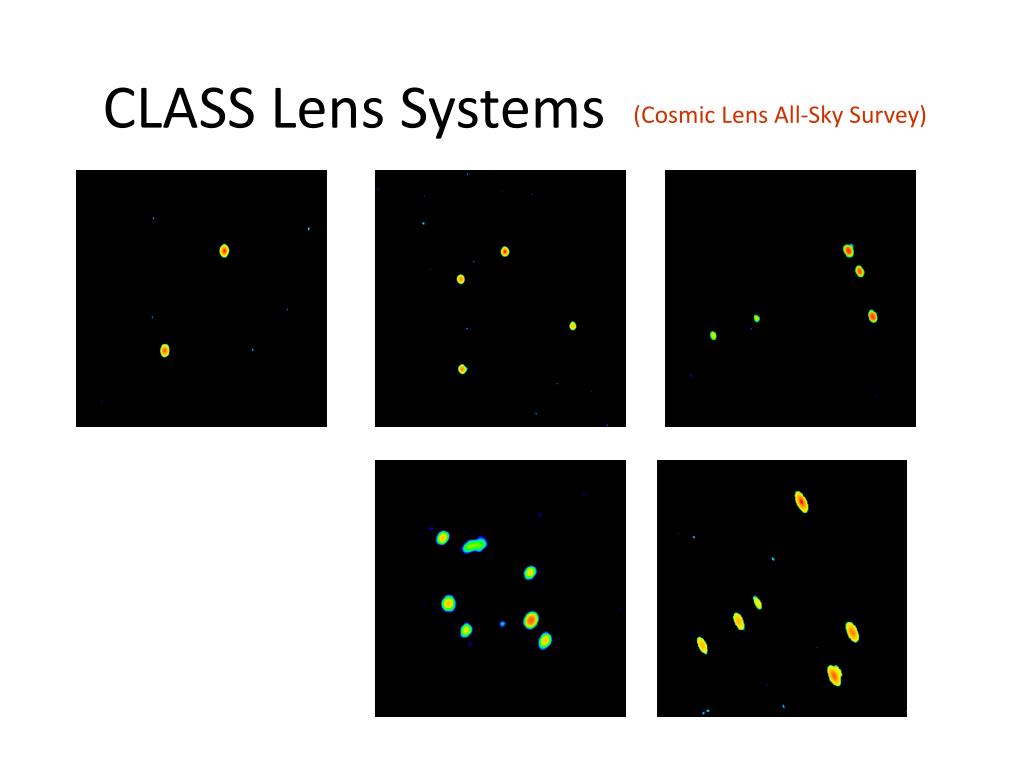

  11. CLASS Lens Systems (Cosmic Lens All-Sky Survey) 1600+434 1608+434 2045+265

  12. Thank You
