SATLINK 2 MULTI-SATELLITE LOGGER/TRANSMITTER

forest avatar
forest
8 diapositives · 548 Views · Aug 25, 2012

SATLINK 2 MULTI-SATELLITE LOGGER/TRANSMITTER. with or without Enclosure and/or Display. SATLINK2 CERTIFIED TRANSMISSION FORMATS. Multi-Satellite Certified GOES High Data Rate 100, 300 & 1200 bps GOES International INSAT/METSAT EUMETSAT (Meteosat/MSG)

SATLINK 2 MULTI-SATELLITE LOGGER/TRANSMITTER - slide 1
01 / 8SATLINK 2 MULTI-SATELLITE LOGGER/TRANSMITTER
1 / 17

Télécharger la présentation

SATLINK 2 MULTI-SATELLITE LOGGER/TRANSMITTER
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

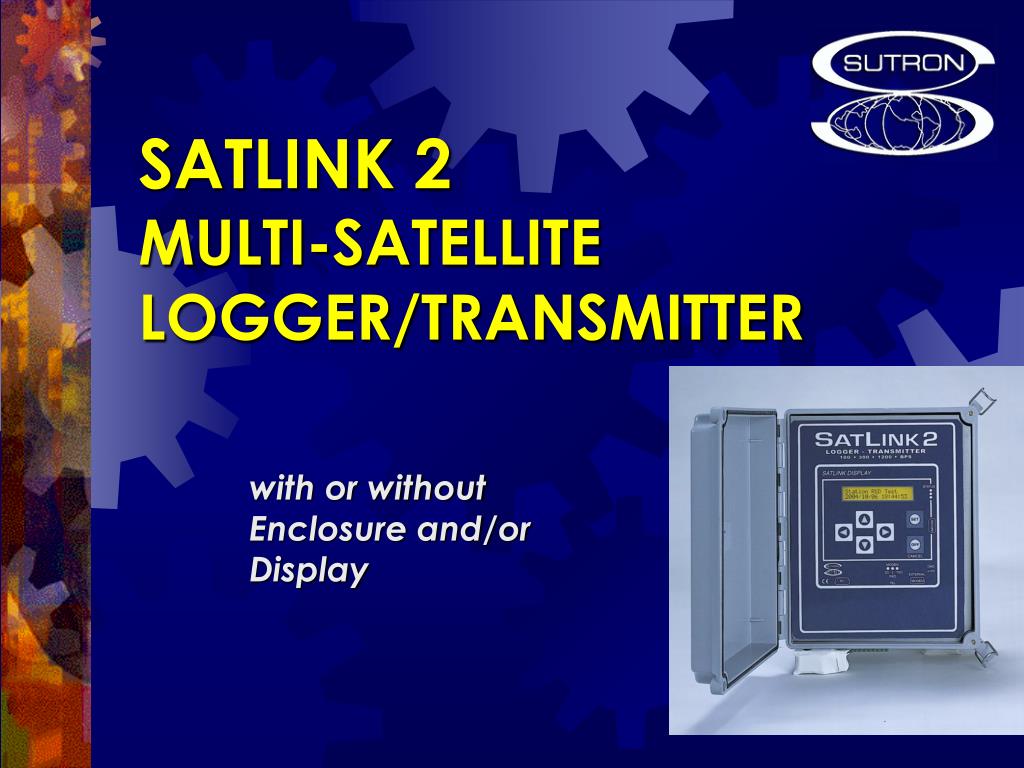

  1. SATLINK 2 MULTI-SATELLITELOGGER/TRANSMITTER with or without Enclosure and/or Display

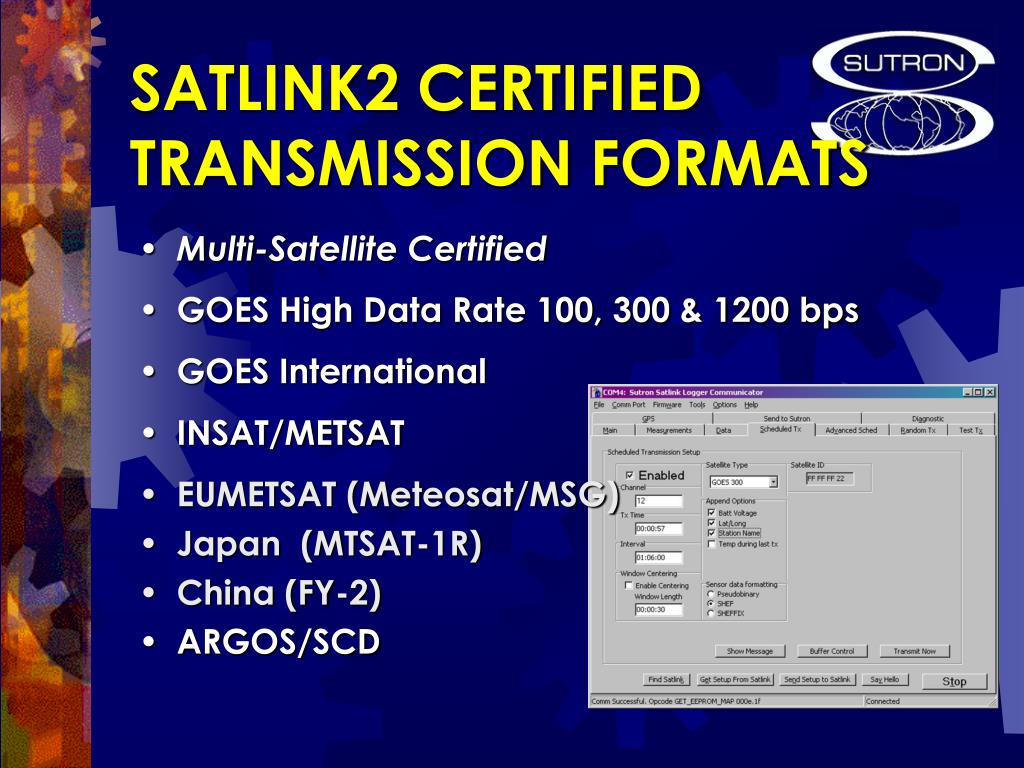

  2. SATLINK2 CERTIFIED TRANSMISSION FORMATS • Multi-Satellite Certified • GOES High Data Rate 100, 300 & 1200 bps • GOES International • INSAT/METSAT • EUMETSAT (Meteosat/MSG) • Japan  (MTSAT-1R)                                    • China (FY-2)                                  • ARGOS/SCD

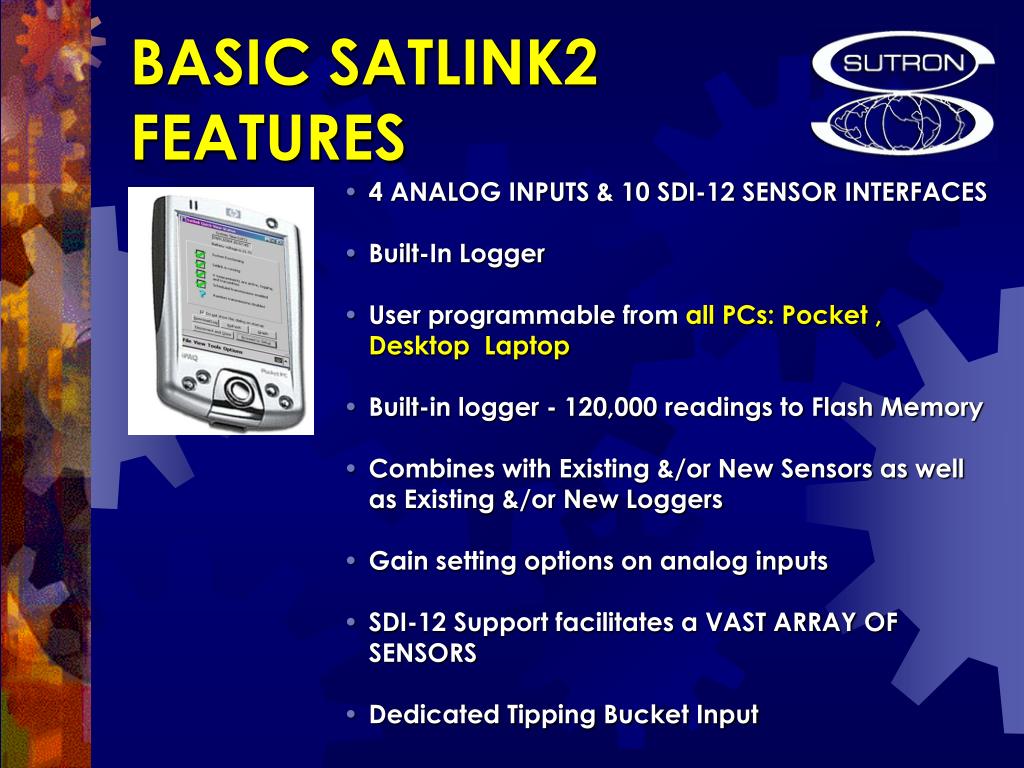

  3. BASIC SATLINK2 FEATURES • 4 ANALOG INPUTS & 10 SDI-12 SENSOR INTERFACES • Built-In Logger • User programmable from all PCs: Pocket , Desktop Laptop • Built-in logger - 120,000 readings to Flash Memory • Combines with Existing &/or New Sensors as well as Existing &/or New Loggers • Gain setting options on analog inputs • SDI-12 Support facilitates a VAST ARRAY OF SENSORS • Dedicated Tipping Bucket Input

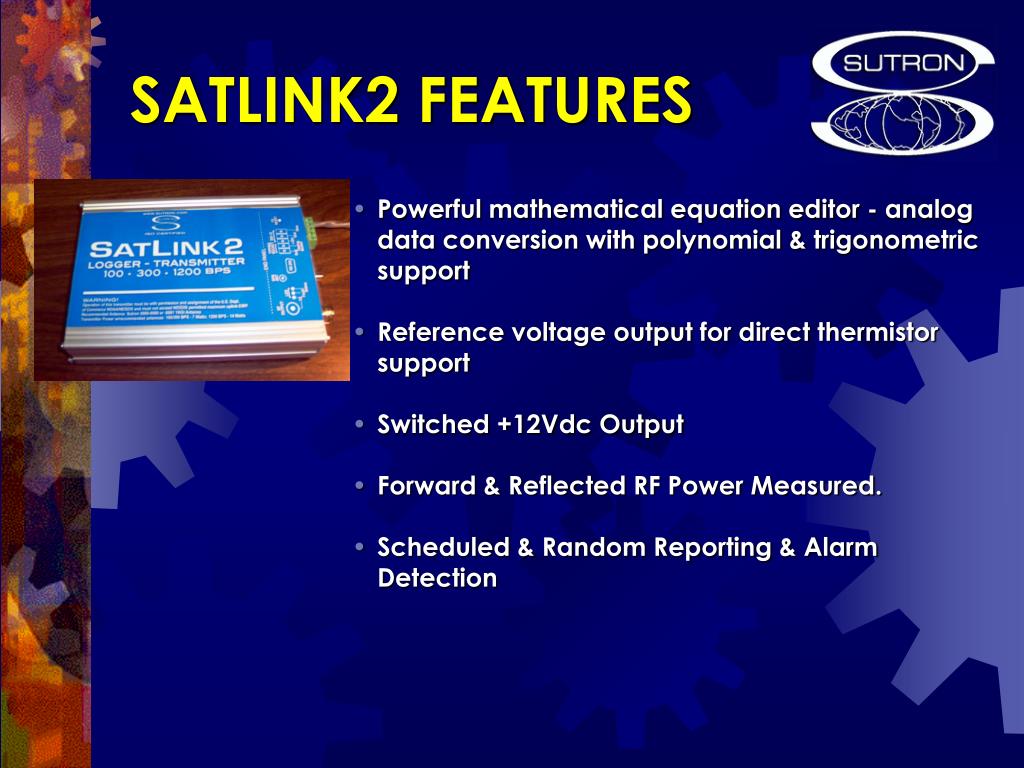

  4. SATLINK2 FEATURES • Powerful mathematical equation editor - analog data conversion with polynomial & trigonometric support • Reference voltage output for direct thermistor support • Switched +12Vdc Output • Forward & Reflected RF Power Measured. • Scheduled & Random Reporting & Alarm Detection

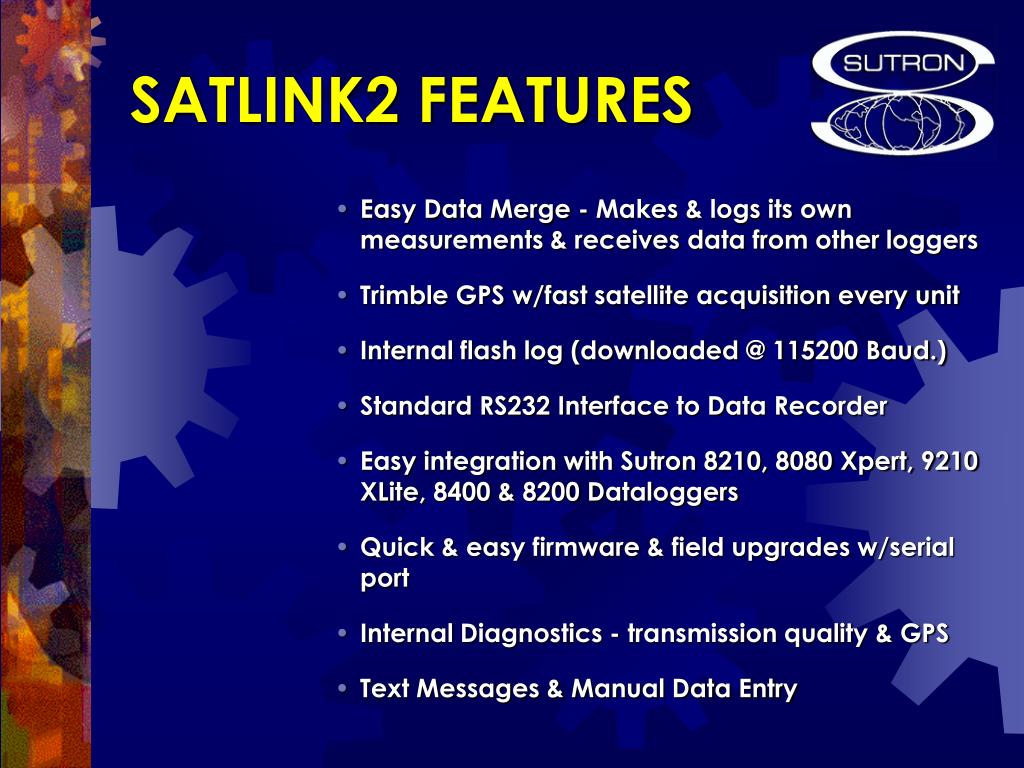

  5. SATLINK2 FEATURES • Easy Data Merge - Makes & logs its own measurements & receives data from other loggers • Trimble GPS w/fast satellite acquisition every unit • Internal flash log (downloaded @ 115200 Baud.) • Standard RS232 Interface to Data Recorder • Easy integration with Sutron 8210, 8080 Xpert, 9210 XLite, 8400 & 8200 Dataloggers • Quick & easy firmware & field upgrades w/serial port • Internal Diagnostics - transmission quality & GPS • Text Messages & Manual Data Entry

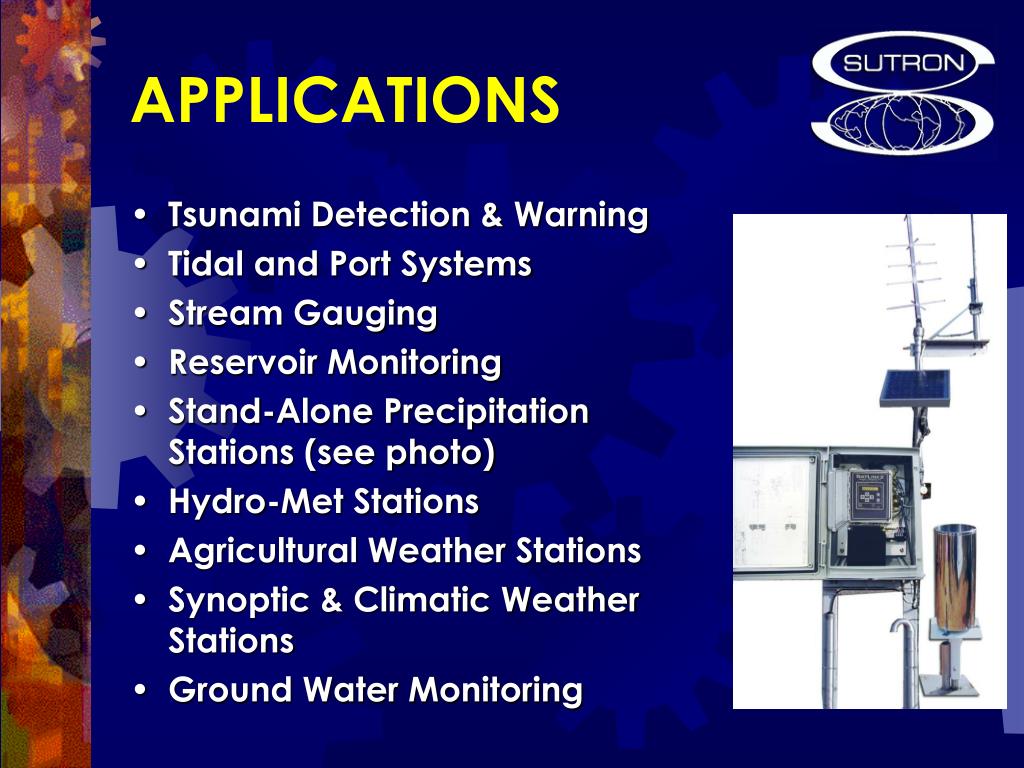

  6. APPLICATIONS • Tsunami Detection & Warning • Tidal and Port Systems • Stream Gauging • Reservoir Monitoring • Stand-Alone Precipitation Stations (see photo) • Hydro-Met Stations • Agricultural Weather Stations • Synoptic & Climatic Weather Stations • Ground Water Monitoring

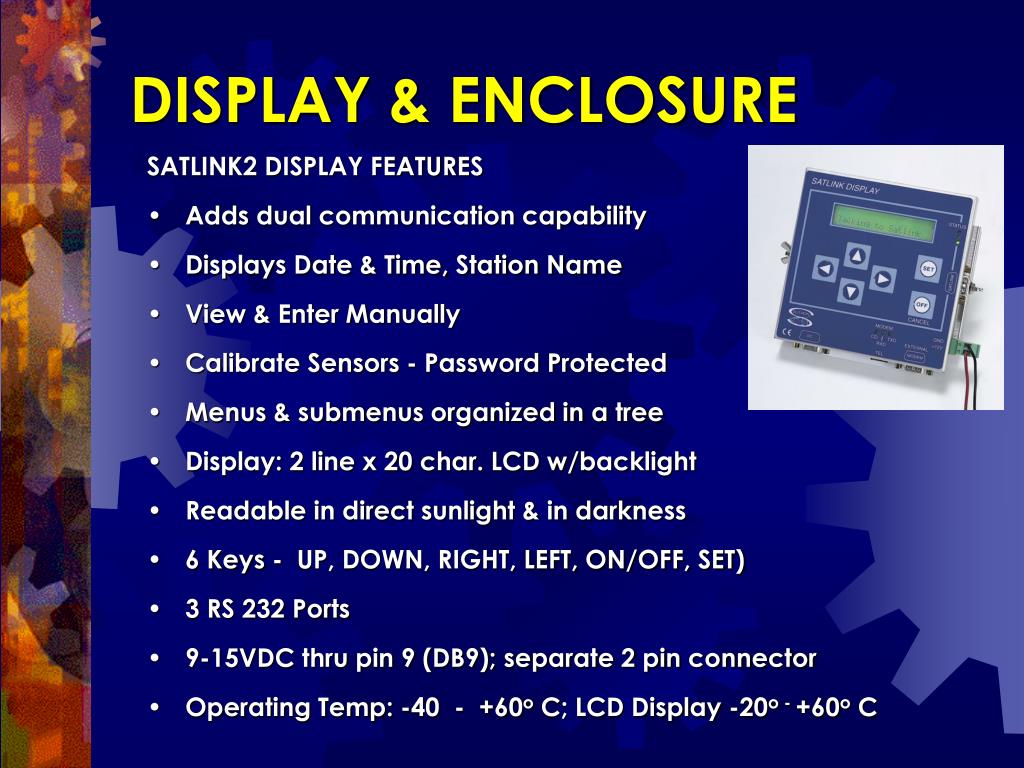

  7. DISPLAY & ENCLOSURE SATLINK2 DISPLAY FEATURES • Adds dual communication capability • Displays Date & Time, Station Name • View & Enter Manually • Calibrate Sensors - Password Protected • Menus & submenus organized in a tree • Display: 2 line x 20 char. LCD w/backlight • Readable in direct sunlight & in darkness • 6 Keys - UP, DOWN, RIGHT, LEFT, ON/OFF, SET) • 3 RS 232 Ports • 9-15VDC thru pin 9 (DB9); separate 2 pin connector • Operating Temp: -40 - +60o C; LCD Display -20o - +60o C

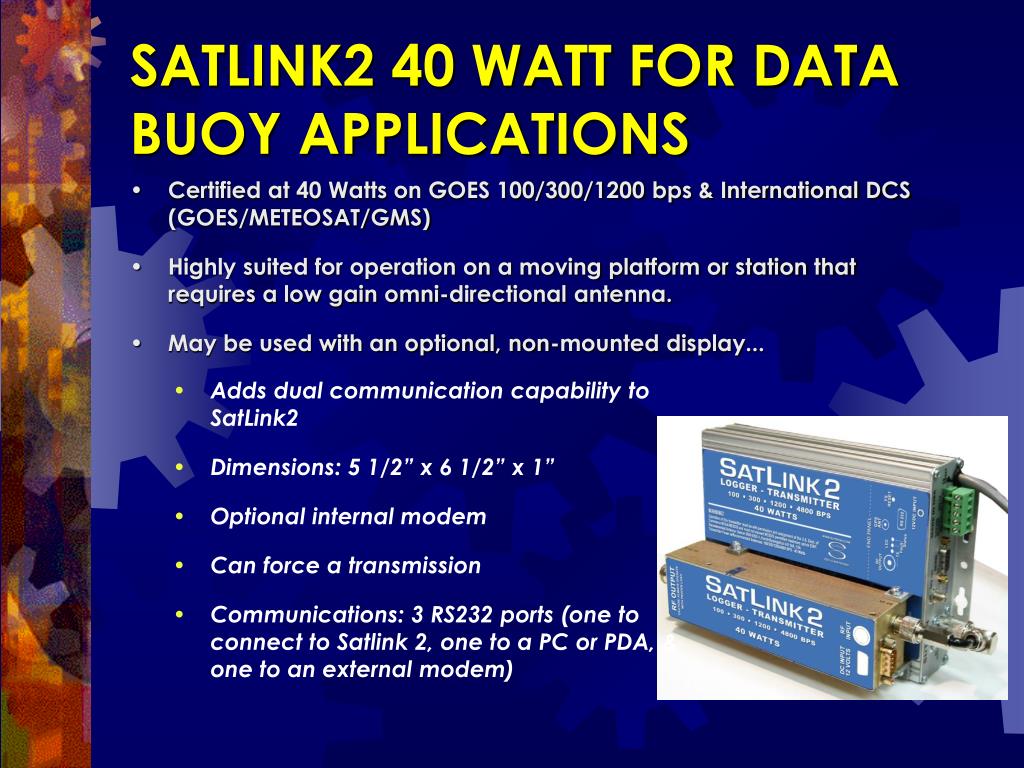

  8. SATLINK2 40 WATT FOR DATA BUOY APPLICATIONS • Certified at 40 Watts on GOES 100/300/1200 bps & International DCS (GOES/METEOSAT/GMS) • Highly suited for operation on a moving platform or station that requires a low gain omni-directional antenna. • May be used with an optional, non-mounted display... • Adds dual communication capability to SatLink2 • Dimensions: 5 1/2” x 6 1/2” x 1” • Optional internal modem • Can force a transmission • Communications: 3 RS232 ports (one to connect to Satlink 2, one to a PC or PDA, & one to an external modem)
