Process Optimization through Precision Adjustment

DESCRIPTION

Improve manufacturing quality by adjusting settings, identifying critical features, measuring influences, and ensuring normal distribution. Evaluate machine capability with detailed analyses.

1 / 1

Télécharger la présentation

Process Optimization through Precision Adjustment

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

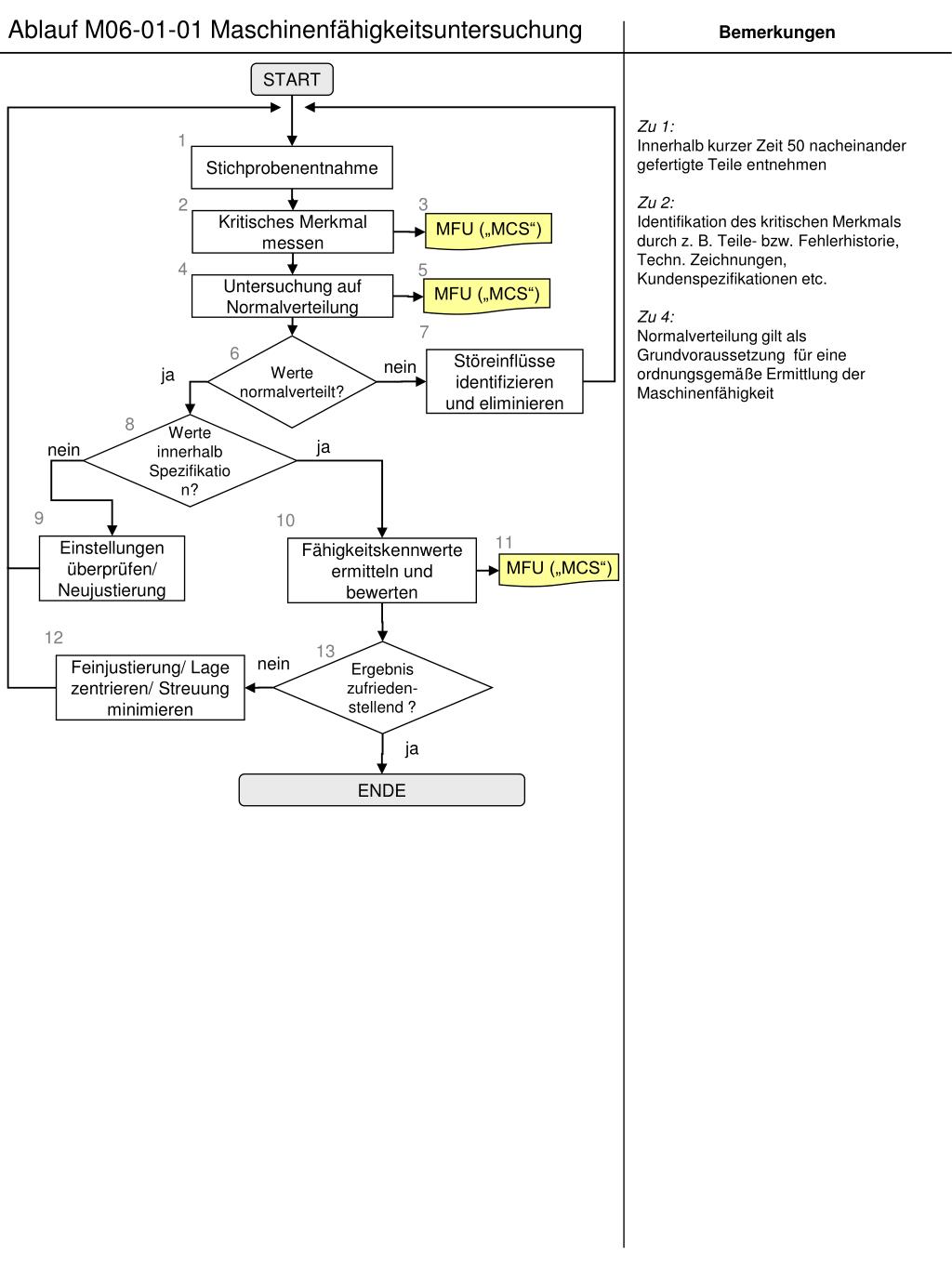

  1. 10 9 7 1 4 2 12 Feinjustierung/ Lage zentrieren/ Streuung minimieren Stichprobenentnahme Kritisches Merkmal messen Störeinflüsse identifizieren und eliminieren Untersuchung auf Normalverteilung Einstellungen überprüfen/ Neujustierung Fähigkeitskennwerte ermitteln und bewerten 3 MFU („MCS“) 5 MFU („MCS“) Werte normalverteilt? 6 13 8 Ergebnis zufrieden-stellend ? Werte innerhalb Spezifikation? 11 MFU („MCS“) START Zu 1: Innerhalb kurzer Zeit 50 nacheinander gefertigte Teile entnehmen Zu 2: Identifikation des kritischen Merkmals durch z. B. Teile- bzw. Fehlerhistorie, Techn. Zeichnungen, Kundenspezifikationen etc. Zu 4: Normalverteilung gilt als Grundvoraussetzung für eine ordnungsgemäße Ermittlung der Maschinenfähigkeit nein ja ja nein nein ja ENDE
