  1. Product Specification Cable Broadband By By C a b l e B r o a d b a n d C a b l e B r o a d b a n d

  2. L2 Switch • คือ อุปกรณ์สำหรับเชื่อมต่อกับ Network ภายนอก สำหรับรับและส่งข้อมูล ซึ่งจะทำงาน • ในระดับ Ethernet และอ้างอิง Mac Address ในการรับส่งข้อมูล • หน้าที่การทำงานทั่วไป • รับสัญญาณอินเตอร์เน็ตจาก กสท (ISP) • ส่งสัญญาณอินเตอร์เน็ต กระจายออกจาก Portไปยัง Outdoor Master Unit By C a b l e B r o a d b a n d

  3. Port Lan สำหรับ Management SW LED แสดง Power On SC Port Fiber Down Linkสำหรับต่อสาย Patch cord ไปยังRack mount Splice Tray Fiber LED แสดง Port เชื่อมต่อ Management Control Port Console สำหรับ Management SW LED แสดง Port Down Link เชื่อมต่อกับ Outdoor Master Unit ลักษณะกายภาพภายนอก ของ ตัว L2 Switch By C a b l e B r o a d b a n d

  4. Port Lan Up Link สำหรับเชื่อมต่อกับ (Media Converter) กสท Port Lan สำหรับต่อไปยัง L2 Switch ตัวต่อไป หรือสามารถ ใช้เป็น Port Lan up Link LED แสดง สถานะการรับส่งข้อมูล ลักษณะกายภาพภายนอก ของ ตัว L2 Switch By C a b l e B r o a d b a n d

  5. เทคนิค การเชื่อมต่อ L2 Switch Rack Mount Splice Tray Fiber Optic CATV Media Converter กสท By C a b l e B r o a d b a n d

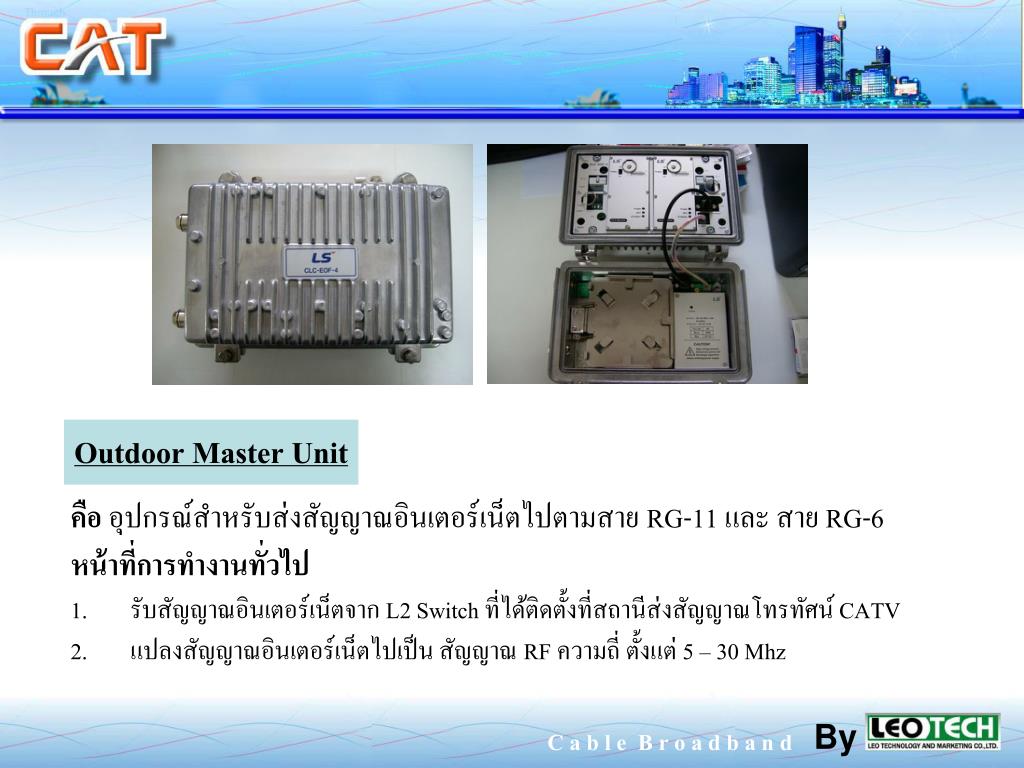

  6. Outdoor Master Unit • คือ อุปกรณ์สำหรับส่งสัญญาณอินเตอร์เน็ตไปตามสาย RG-11 และ สาย RG-6 • หน้าที่การทำงานทั่วไป • รับสัญญาณอินเตอร์เน็ตจาก L2 Switch ที่ได้ติดตั้งที่สถานีส่งสัญญาณโทรทัศน์ CATV • แปลงสัญญาณอินเตอร์เน็ตไปเป็น สัญญาณ RF ความถี่ ตั้งแต่ 5 – 30 Mhz By C a b l e B r o a d b a n d

  7. Case อลูมิเนียมกันน้ำอย่างดี Port เชื่อมต่อสาย RG-11 , RG-6 ทั้งหมด 4Port 1 3 2 1 Port เชื่อมต่อสาย Fiber Optic 2Port 2 4 ลักษณะกายภาพภายนอก ของ ตัว Outdoor Master Unit By C a b l e B r o a d b a n d

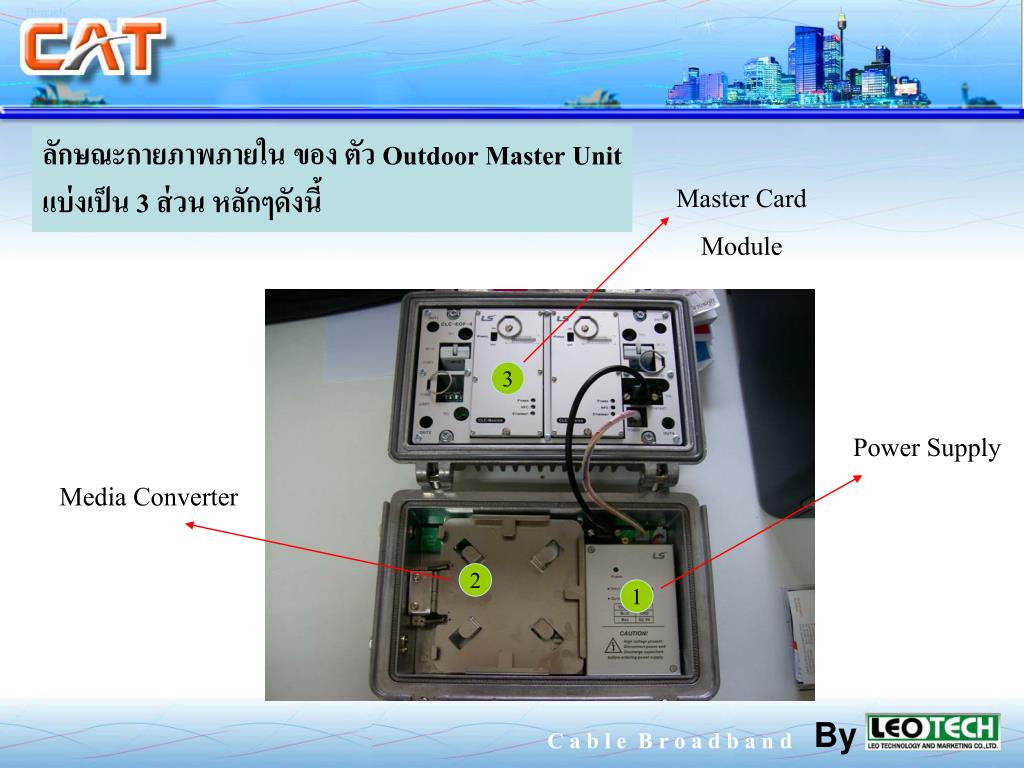

  8. Master Card Module 3 Power Supply Media Converter 2 1 ลักษณะกายภาพภายใน ของ ตัว Outdoor Master Unit แบ่งเป็น 3 ส่วน หลักๆดังนี้ By C a b l e B r o a d b a n d

  9. มี 2Port คือ 1. Port 1310 คือใช้รับสัญญาณ จาก สถานีส่ง CATV LED บอกสถานะการทำงาน Power Supply Link 2. Port 1550 คือใช้ต่อขยายไปยัง Master ตัวต่อไป Media Converter By C a b l e B r o a d b a n d

  10. Port เชื่อมต่อสาย RG-11 , สาย RG-6 สติ๊กเกอร์บอก Mac ID ของ Module Card 1 Sw On/Off ช่องเสียบ Fuse สำหรับให้ ไฟผ่านเข้าหรือออกไปใช้งาน LED บอกสถานะการทำงาน Power = ไฟจ่ายเข้าปรกติ HFC = การเชื่อมต่อไปยัง CPE ปรกติ Ethernet = การเชื่อมต่อ จาก สถานี CATV ปรกติ 3 4 2

  11. ต่อสาย RG-11 จาก Port LPF ของOutdoor Diplexerไปยัง Port เชื่อมต่อสาย RG-11 ต่อสาย Outdoor Pigtail water proof SC/PC จาก Closure ซึ่งได้ Splice ไว้แล้วเข้าไปยัง Port เชื่อมต่อสาย Fiber Optic และเสียบไปยัง Media Converter ที่ Port 1310 เทคนิค การเชื่อมต่อ Outdoor Master Unit By C a b l e B r o a d b a n d

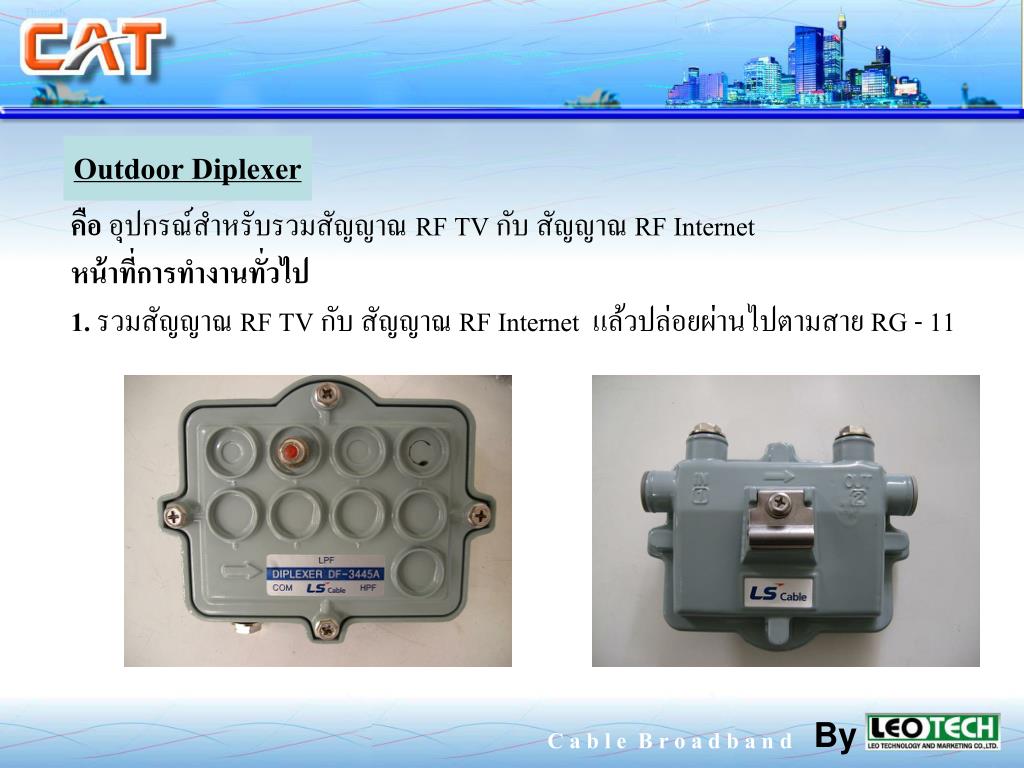

  12. Outdoor Diplexer คือ อุปกรณ์สำหรับรวมสัญญาณ RF TV กับ สัญญาณ RF Internet หน้าที่การทำงานทั่วไป 1. รวมสัญญาณ RF TV กับ สัญญาณ RF Internet แล้วปล่อยผ่านไปตามสาย RG - 11 By C a b l e B r o a d b a n d

  13. Case อลูมิเนียมกันน้ำอย่างดี Port เชื่อมต่อสาย RG-11 ไปยัง Outdoor Master Port เชื่อมต่อสาย RG-11 ไปยัง Optical Node Receiver Port เชื่อมต่อสาย RG-11 ไปยัง Trunk Amp แบบ Two Way ลักษณะกายภาพภายนอก ของ Outdoor Diplexer By C a b l e B r o a d b a n d

  14. Fuse ลักษณะกายภาพภายใน ของ Outdoor Diplexer By C a b l e B r o a d b a n d

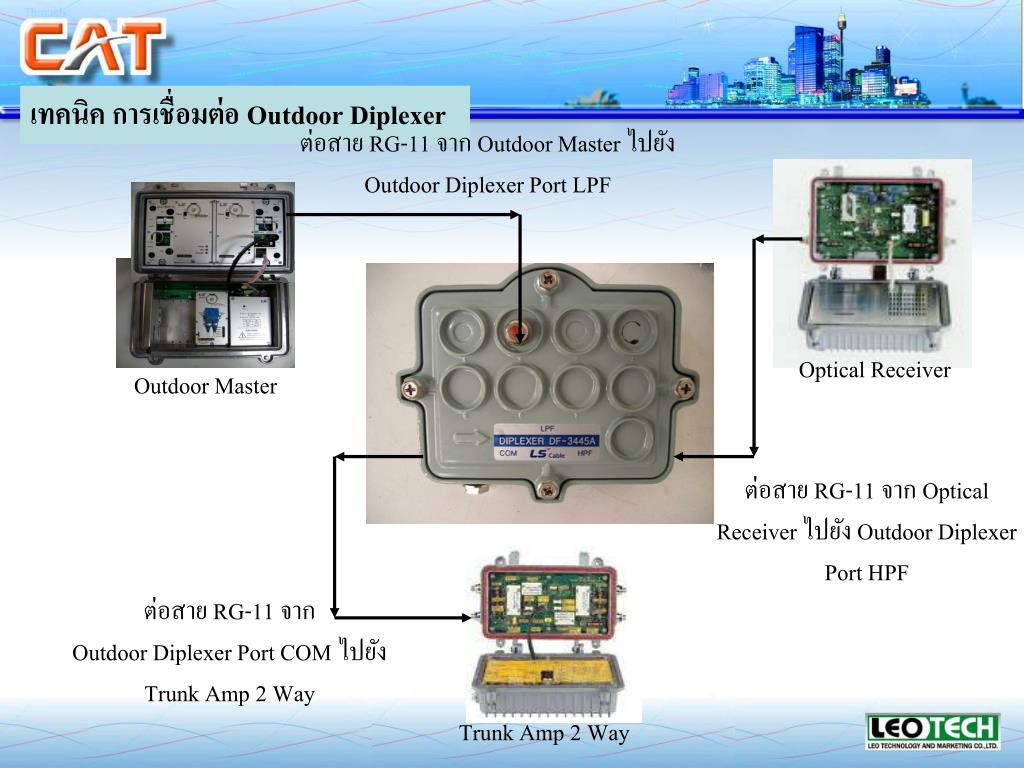

  15. ต่อสาย RG-11 จาก Outdoor Master ไปยัง Outdoor Diplexer Port LPF ต่อสาย RG-11 จาก Optical Receiver ไปยัง Outdoor Diplexer Port HPF ต่อสาย RG-11 จาก Outdoor Diplexer Port COM ไปยัง Trunk Amp 2 Way เทคนิค การเชื่อมต่อ Outdoor Diplexer Optical Receiver Outdoor Master Trunk Amp 2 Way

  16. CPE Modem • คือ อุปกรณ์สำหรับรับ สัญญาณอินเตอร์เน็ตที่มาตามสาย RG-11 , RG -6 • หน้าที่การทำงานทั่วไป • รับสัญญาณอินเตอร์เน็ตจาก Outdoor Master ที่ส่งสัญญาณมาตามสาย RG-11 , RG-6 • แปลงสัญญาณ RF ความถี่ ตั้งแต่ 5 – 30 Mhz ไปเป็น Ethernet เพื่อ ต่อไปยัง Computer By C a b l e B r o a d b a n d

  17. Ethernet Port เชื่อมต่อสาย RJ-45 Adapter Power Supply Port เชื่อมต่อสาย RG-6 ลักษณะกายภาพภายนอก ของ CPE Modem LED บอกสถานะ Power = ไฟเข้าปกติ HFC = เชื่อมต่อไปยัง Master ปรกติ Ethernet = เชื่อมต่อไป Computer ปรกติ By C a b l e B r o a d b a n d

  18. เทคนิค การเชื่อมต่อ CPE Modem ต่อสาย RG-6 จาก Splitter ต่อสายLANไปยัง Computer By C a b l e B r o a d b a n d

  19. Thank you By C a b l e B r o a d b a n d
