MANEJO DE EXPLOSIVOS

1. MANEJO DE EXPLOSIVOS COPIA CONTROLADA. Febrero 20 de 2012. SISTEMA DE GESTION INTEGRAL.REV: 2 21/04/2012

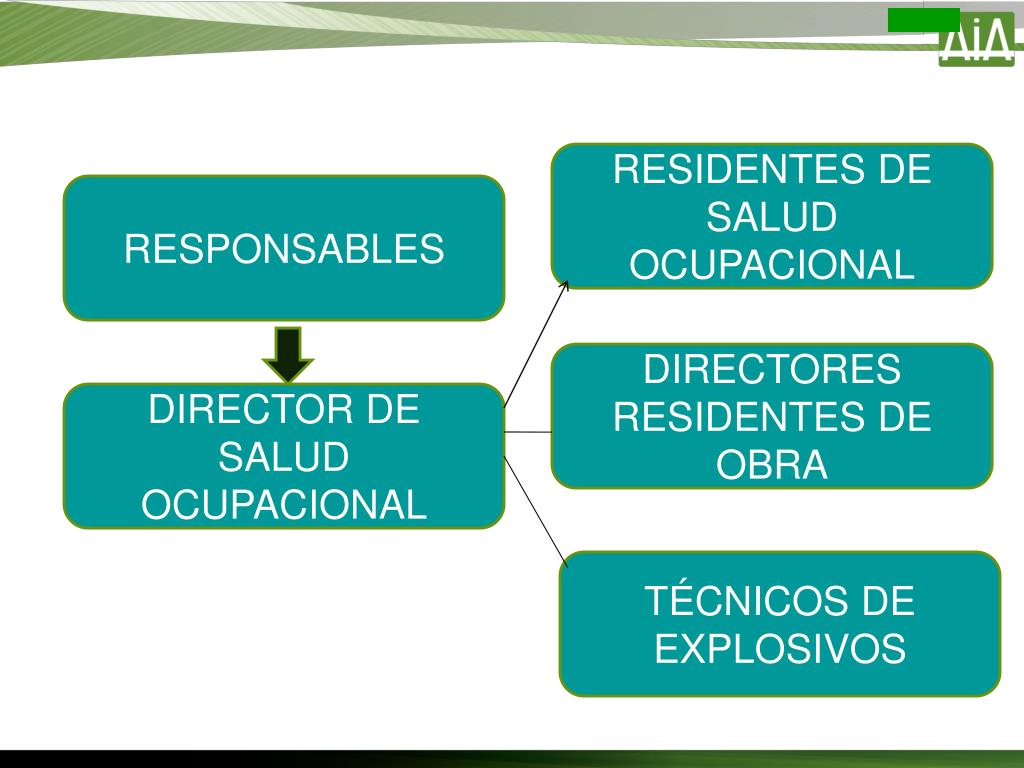

2. RESIDENTES DE SALUD OCUPACIONAL RESPONSABLES DIRECTORES RESIDENTES DE OBRA DIRECTOR DE SALUD OCUPACIONAL TÉCNICOS DE EXPLOSIVOS

3. ALCANCE Lograr que todo el personal que interviene en las obras de AIA, cumplan con los procedimientos de seguridad establecidos por la empresa, con el fin de disminuir la accidentalidad y garantizar ambientes de trabajo seguro.

4. LEGISLACIÓN NORMAS Y REGLAMENTOS. Según lo descrito en la Matriz de riesgo Legales

5. PERSONAL AUTORIZADO PARA MANEJO DE EXPLOSIVOS 2. El personal que realiza la manipulación de los explosivos, deberá cumplir con los requisitos establecidos por las autoridades competentes. 1. La empresa AIA, tiene subcontratado los trabajos que impliquen manejo de explosivos. • 3. El personal que maneja los explosivos deberá tener formación teórico práctica en temas como: • Características y propiedades de los explosivos y accesorios. • Medidas de seguridad. • Legislación sobre explosivos. La formación deberá ser continua de acuerdo a las actualizaciones y nuevas técnicas, explosivos y accesorios

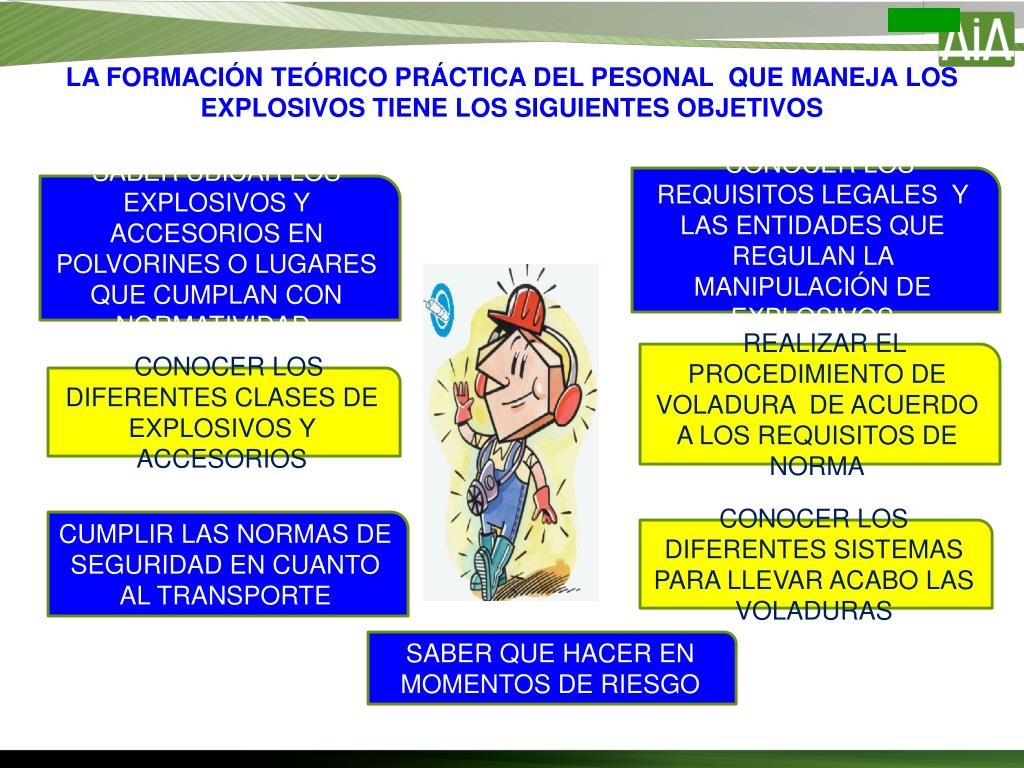

6. LA FORMACIÓN TEÓRICO PRÁCTICA DEL PESONAL QUE MANEJA LOS EXPLOSIVOS TIENE LOS SIGUIENTES OBJETIVOS CONOCER LOS REQUISITOS LEGALES Y LAS ENTIDADES QUE REGULAN LA MANIPULACIÓN DE EXPLOSIVOS SABER UBICAR LOS EXPLOSIVOS Y ACCESORIOS EN POLVORINES O LUGARES QUE CUMPLAN CON NORMATIVIDAD. REALIZAR EL PROCEDIMIENTO DE VOLADURA DE ACUERDO A LOS REQUISITOS DE NORMA CONOCER LOS DIFERENTES CLASES DE EXPLOSIVOS Y ACCESORIOS CUMPLIR LAS NORMAS DE SEGURIDAD EN CUANTO AL TRANSPORTE CONOCER LOS DIFERENTES SISTEMAS PARA LLEVAR ACABO LAS VOLADURAS SABER QUE HACER EN MOMENTOS DE RIESGO

7. FORMACIÓN REQUERIDA PARA MANEJO DE EMERGENCIAS POR EXPLOSIVOS Formación en Primeros Auxilios Formación en técnicas bomberiles Establecer Planes de Emergencia

8. OBLIGACIONES DEL PERSONAL PARA LA EJECUCIÓN DE LAS IMPLOSIONES Tener buenas condiciones físicas y psíquicas para la realización de la actividad Utilizar siempre los elementos de protección personal suministrados por la empresa Por ningún motivo realice actividades para las cuales no se encuentre capacitado y entrenado Cumplir con las normas y estándares de seguridad establecidos por la empresa Reportar todas las condiciones inseguras presentes Realizar el trabajo con responsabilidad Implementar señalización y demarcación de áreas de trabajo

9. DEFINICIONES GENERALES Potencia o energía explosiva. es la capacidad para producir la rotura mecánica de la roca. Un explosivo es estable químicamente : Cuando, en unas determinadas condiciones de almacenamiento, se mantiene inalterado. Aptitud a la propagación: La facilidad de transmitir la detonación de una partícula de explosivo a otra Velocidad de detonación: Es la velocidad de la onda expansiva y se mide en metros por segundo. Resistencia a la humedad y resistencia a las bajas temperaturas: Es el comportamiento en ambientes húmedos o con agua y frente a las variaciones de temperatura

10. DEFINICIONES GENERALES Densidad de encartuchado: La granulometría y la composición del explosivo determinan su mayor o Menor densidad Carga de fondo : Es el explosivo, normalmente de alta potencia y densidad, que se coloca en el fondo del barreno. Sensibilidad : Es el grado de energía preciso para producir la explosión. Carga de columna: Es el explosivo que se coloca por encima de la carga de fondo.

11. INFORMACIÓN QUE DEBEN TENER LOS ENVASES Y EMBALAJES QUE CONTENGAN EXPLOSIVOS • Nombre comercial. • Nombre del fabricante. • Número de catalogación. • Fecha de fabricación o de caducidad. • Procedencia Recuerda que está prohibido el uso de explosivos, detonadores y artificios que no hayan sido homologados y catalogados oficialmente.

12. AUTORIZACIÓN PARA MANEJO DE EXPLOSIVOS Las limitaciones de uso. Las medidas de seguridad. El plazo máximo de vigencia de esta autorización. La Autorización debe contener: RECUERDE EL USO DE EXPLOSIVOS DEBE SER AUTORIZADO.

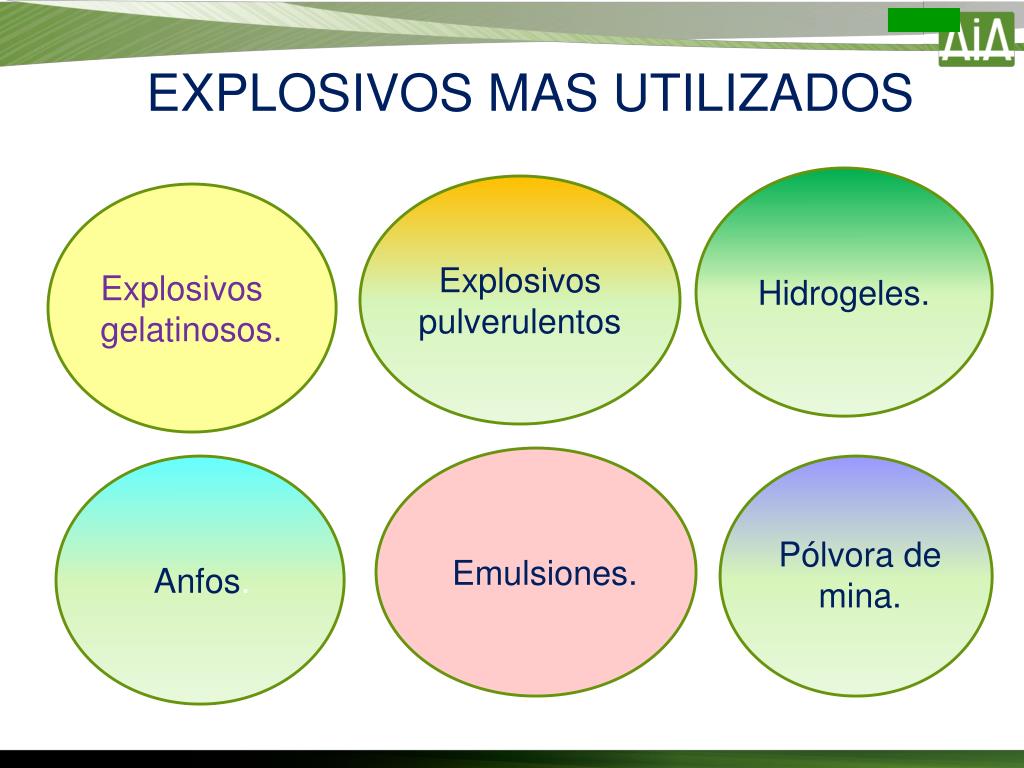

13. EXPLOSIVOS MAS UTILIZADOS Hidrogeles. Explosivos pulverulentos Explosivos gelatinosos. Emulsiones. Anfos. Pólvora de mina.

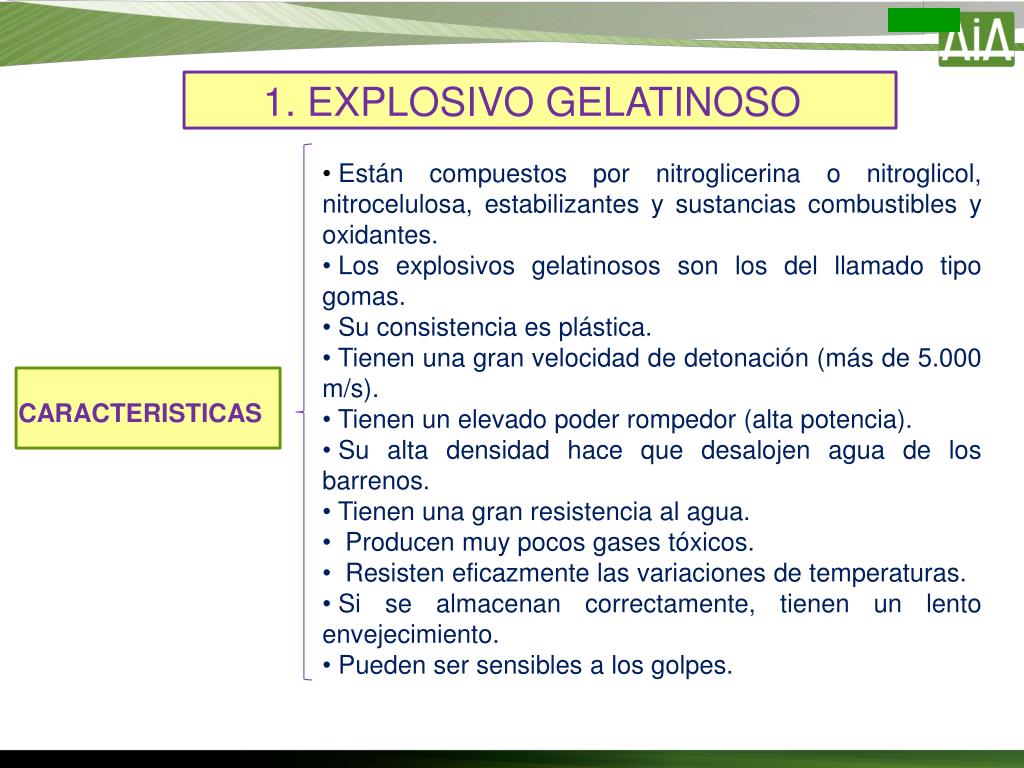

14. 1. EXPLOSIVO GELATINOSO • Están compuestos por nitroglicerina o nitroglicol, nitrocelulosa, estabilizantes y sustancias combustibles y oxidantes. • Los explosivos gelatinosos son los del llamado tipo gomas. • Su consistencia es plástica. • Tienen una gran velocidad de detonación (más de 5.000 m/s). • Tienen un elevado poder rompedor (alta potencia). • Su alta densidad hace que desalojen agua de los barrenos. • Tienen una gran resistencia al agua. • Producen muy pocos gases tóxicos. • Resisten eficazmente las variaciones de temperaturas. • Si se almacenan correctamente, tienen un lento envejecimiento. • Pueden ser sensibles a los golpes. CARACTERISTICAS

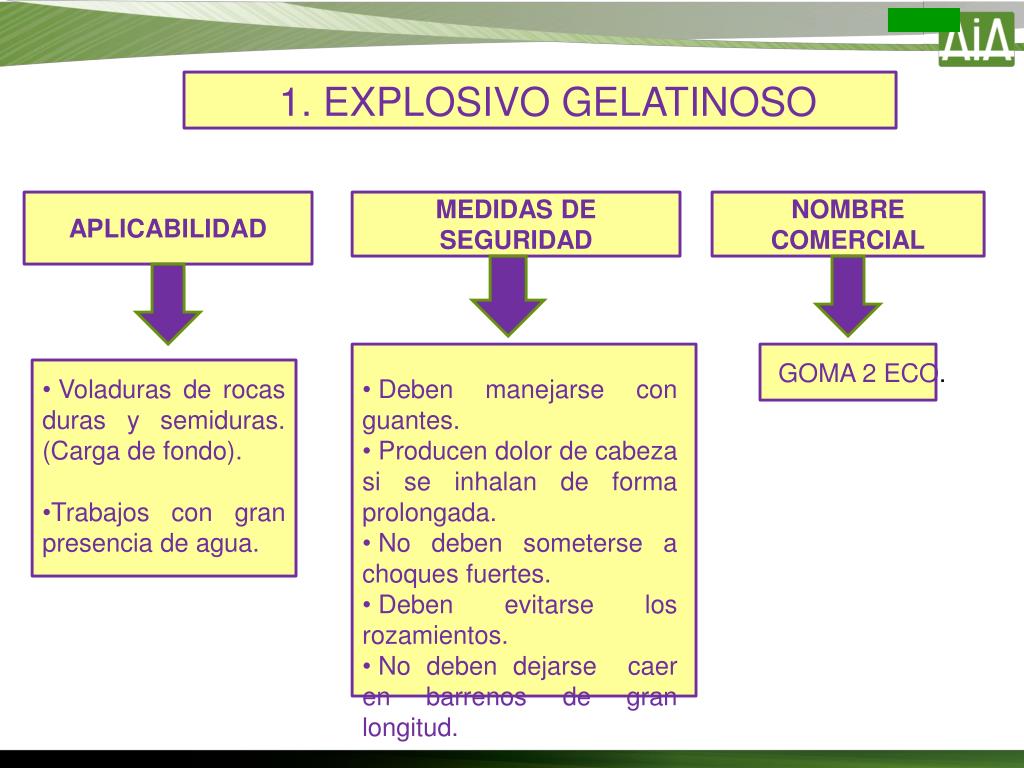

15. 1. EXPLOSIVO GELATINOSO APLICABILIDAD MEDIDAS DE SEGURIDAD NOMBRE COMERCIAL GOMA 2 ECO. • Voladuras de rocas duras y semiduras. (Carga de fondo). • Trabajos con gran presencia de agua. • Deben manejarse con guantes. • Producen dolor de cabeza si se inhalan de forma prolongada. • No deben someterse a choques fuertes. • Deben evitarse los rozamientos. • No deben dejarse caer en barrenos de gran longitud.

16. 2. EXPLOSIVOS PULVORENTOS CARACTERISTICAS APLICACIONES • Están compuestos por nitrato amónico, impermeabilizantes, estabilizantes y sustancias combustibles y oxidantes. • Se llaman así ya que su consistencia es pulverulenta. • Tienen mala resistencia al agua. • Su potencia, densidad y velocidad de detonación son inferiores a las de los explosivos gelatinosos. • Producen muy pocos gases tóxicos. • Son poco sensibles a los golpes y a la fricción. • Voladuras de rocas semiduras y blandas. • Voladuras de contorno. MEDIDAS DE SEGURIDAD • Deben manejarse con guantes. • Producen dolor de cabeza si se inhalan de forma prolongada INICIACIÓN Riodet, Primadet

17. 3. HIDROGELES CARACTERISTICAS • En su composición no llevan sustancias explosivas. Reaccionan de forma explosiva. Cuando se les inicia con un detonador, cordón detonante o multiplicador. • Están constituidos por una mezcla de una disolución oxidante y otra de nitrato de monometilamina. También se les añaden sustancias combustibles y gelificantes. • No producen exudación al no llevar nitroglicerina. • Tienen una gran velocidad de detonación • Su densidad es elevada. • Tienen una gran resistencia al agua. • Resisten eficazmente las variaciones de temperaturas. • Cuentan con una elevada resistencia al roce y al impacto. • Producen humos de menor toxicidad. • Tienen un elevado poder rompedor (alta potencia).

18. 3. HIDROGELES • Voladuras de rocas duras y semiduras (Carga de fondo). • Voladuras de Precorte y Recorte. (RIOGUR). • Carga de columna en barrenos con agua. • Iniciador de Anfos. • Su uso es más aconsejable que el de los explosivos gelatinosos APLICACIÓN MEDIDAS DE SEGURIDAD Se trata de los explosivos más seguros en cuanto a su manipulación. NOMBRES COMERCIALES RIOGEL. RIOGUR. Riodet, Riocord, Primadet INICIACIÓN

19. 4. ANFO • Están compuestos por sustancias combustibles (gasóleo) y oxidantes (nitrato amónico). • Pueden llevar otros aditivos como polvo de aluminio. • Su aspecto es granular. • Explosivo fluido que rellena los huecos del barreno, por lo que optimiza la transmisión de energía a la roca. • Tienen una velocidad de detonación relativamente baja. • Su potencia y densidad son bajas. • Su resistencia al agua es nula. ¡No se deben utilizar en barrenos con agua!. • Producen gases tóxicos. • Se trata de un explosivo muy insensible a los golpes. Su manipulación es muy segura. • Para su sensibilización, requiere un explosivo o un sistema de iniciación de alta energía. CARACTERISTICAS

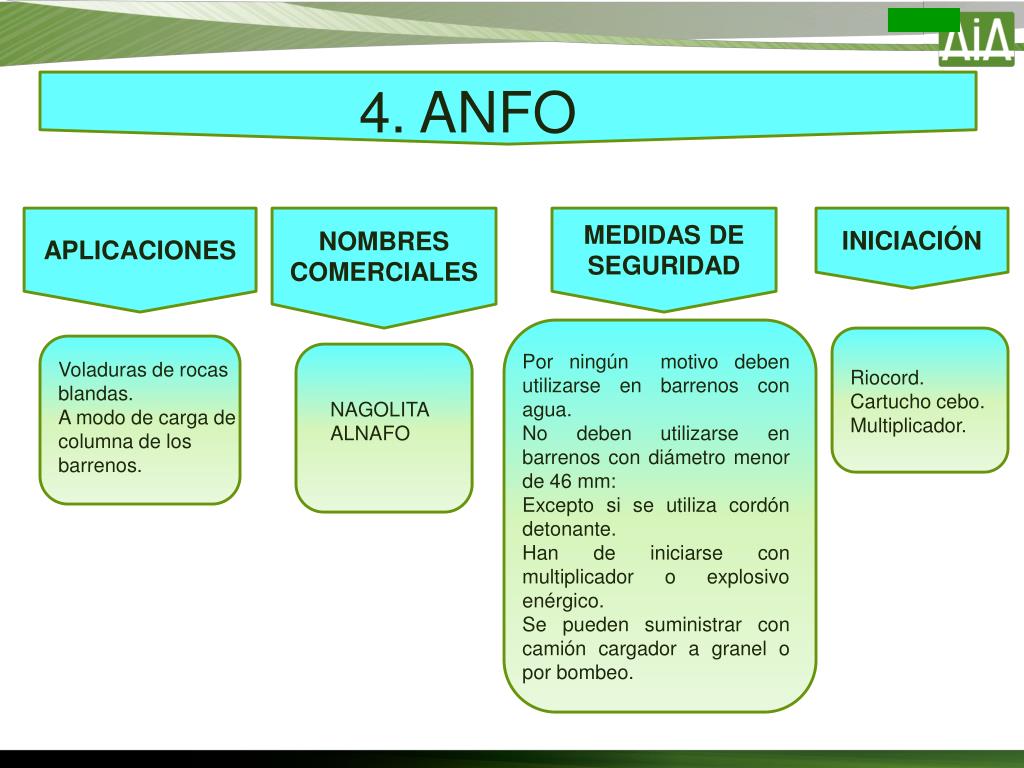

20. 4. ANFO APLICACIONES NOMBRES COMERCIALES MEDIDAS DE SEGURIDAD INICIACIÓN Por ningún motivo deben utilizarse en barrenos con agua. No deben utilizarse en barrenos con diámetro menor de 46 mm: Excepto si se utiliza cordón detonante. Han de iniciarse con multiplicador o explosivo enérgico. Se pueden suministrar con camión cargador a granel o por bombeo. Voladuras de rocas blandas. A modo de carga de columna de los barrenos. Riocord. Cartucho cebo. Multiplicador. NAGOLITA ALNAFO

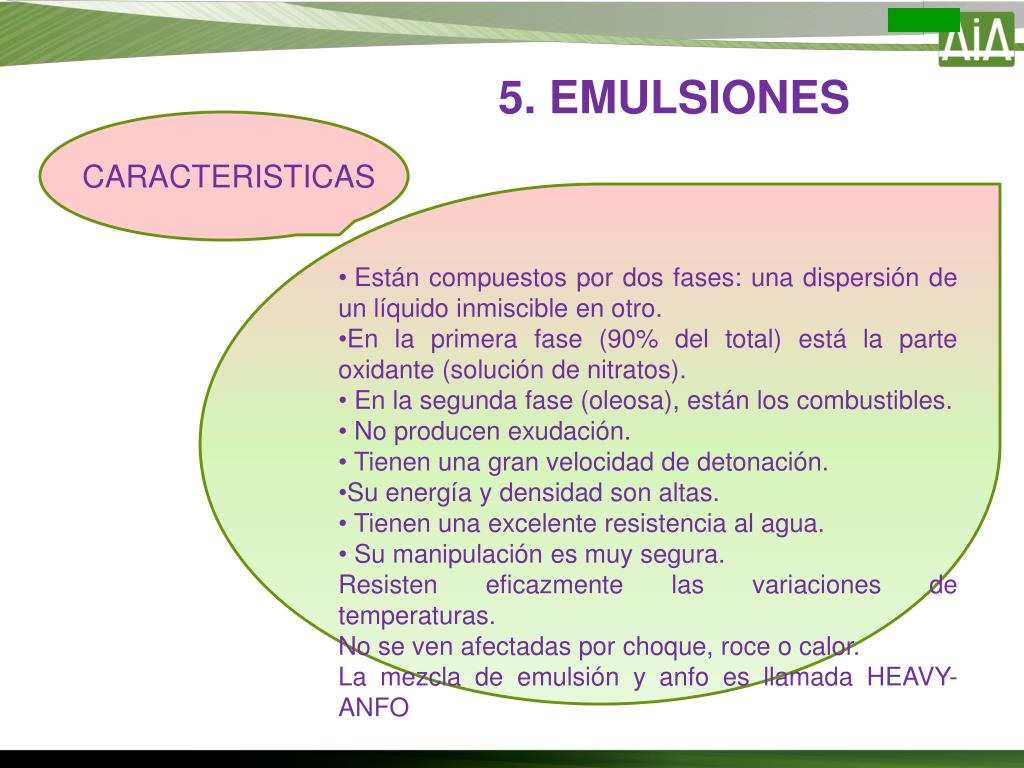

21. 5. EMULSIONES CARACTERISTICAS • Están compuestos por dos fases: una dispersión de un líquido inmiscible en otro. • En la primera fase (90% del total) está la parte oxidante (solución de nitratos). • En la segunda fase (oleosa), están los combustibles. • No producen exudación. • Tienen una gran velocidad de detonación. • Su energía y densidad son altas. • Tienen una excelente resistencia al agua. • Su manipulación es muy segura. • Resisten eficazmente las variaciones de temperaturas. • No se ven afectadas por choque, roce o calor. • La mezcla de emulsión y anfo es llamada HEAVY-ANFO

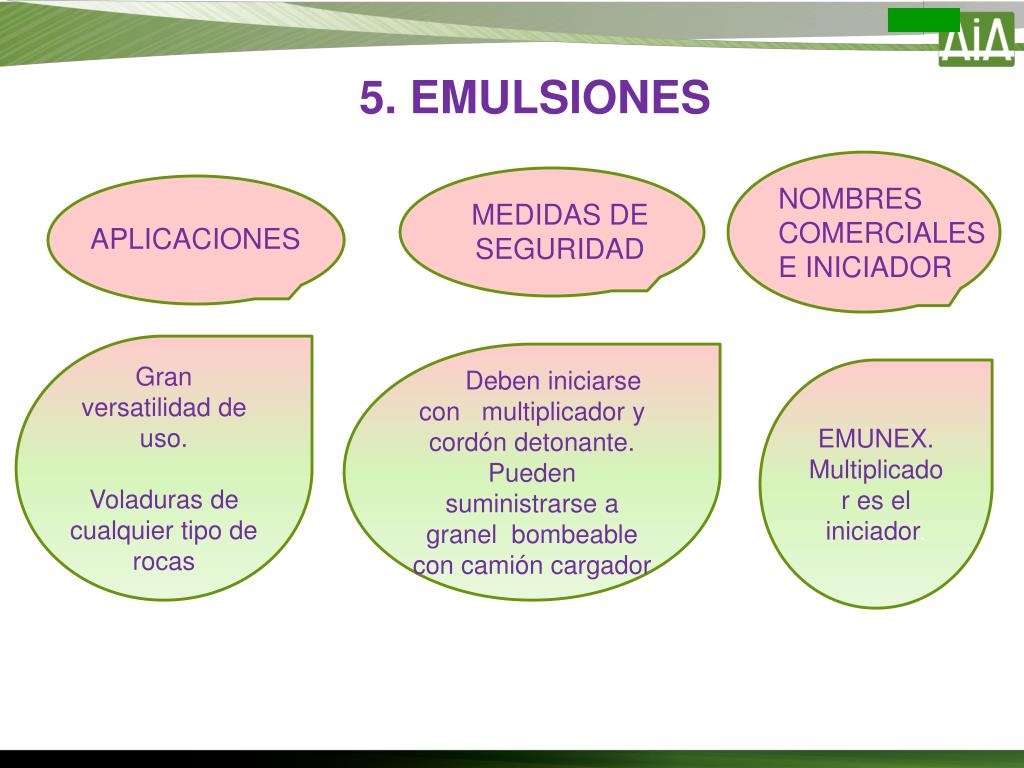

22. 5. EMULSIONES NOMBRES COMERCIALES E INICIADOR MEDIDAS DE SEGURIDAD APLICACIONES Gran versatilidad de uso. Voladuras de cualquier tipo de rocas Deben iniciarse con multiplicador y cordón detonante. Pueden suministrarse a granel bombeable con camión cargador EMUNEX. Multiplicador es el iniciador.

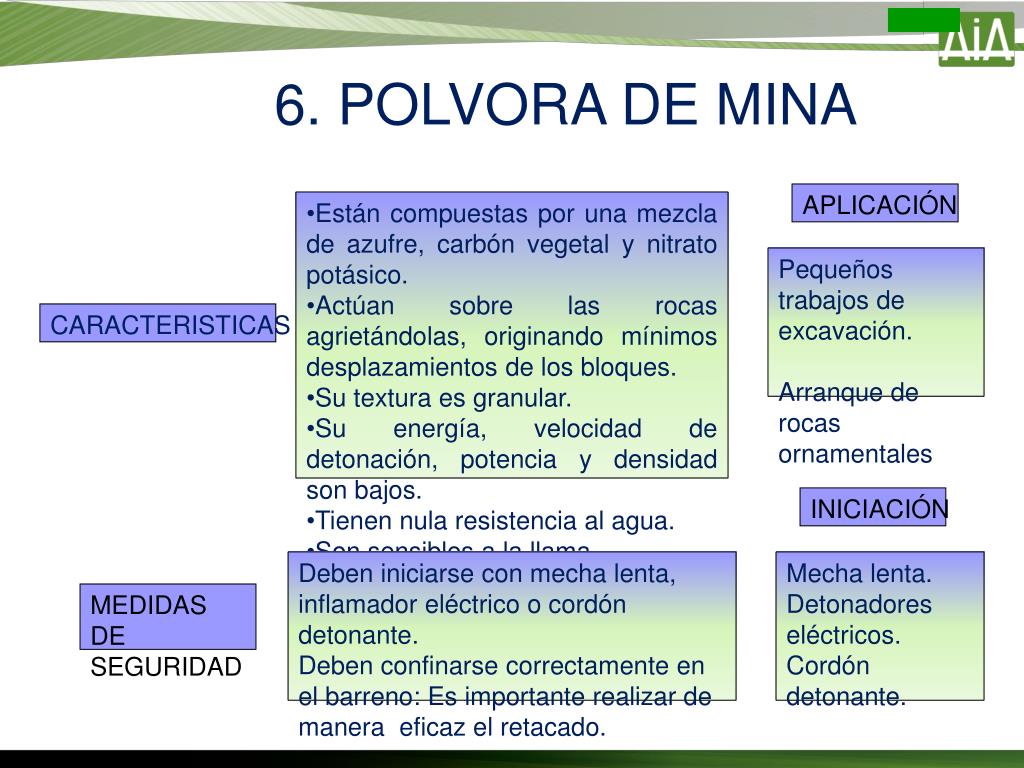

23. 6. POLVORA DE MINA APLICACIÓN • Están compuestas por una mezcla de azufre, carbón vegetal y nitrato potásico. • Actúan sobre las rocas agrietándolas, originando mínimos desplazamientos de los bloques. • Su textura es granular. • Su energía, velocidad de detonación, potencia y densidad son bajos. • Tienen nula resistencia al agua. • Son sensibles a la llama. Pequeños trabajos de excavación. Arranque de rocas ornamentales CARACTERISTICAS INICIACIÓN Deben iniciarse con mecha lenta, inflamador eléctrico o cordón detonante. Deben confinarse correctamente en el barreno: Es importante realizar de manera eficaz el retacado. Mecha lenta. Detonadores eléctricos. Cordón detonante. MEDIDAS DE SEGURIDAD

24. CRITERIOS PARA LA SELECCIÓN DE EXPLOSIVOS 1 Seguridad en la manipulación. Diámetro y profundidad de los barrenos 5 2 Tipo de roca 6 Ubicación de los explosivos en los barrenos 3 Fragmentación deseada 7 4 Criterios económicos Humedad de los barrenos

25. ACCESORIOS DE VOLADURA Detonadores no eléctricos. Cordón detonante. Detonadores eléctricos. Relés de retardo. Mecha lenta y detonador de mecha. Multiplicadores.

26. DETONADORES NO ELÉCTRICOS Son detonadores que se inician por onda de choque. El tubo iniciador tiene alta resistencia a la tracción y a la abrasión. Producen bajo nivel de ruido con la técnica de cebado en fondo No pueden ser iniciados por corrientes erráticas, inducidas o radiofrecuencia. Se destruyen por explosión.

27. DETONADORES ELÉCTRICOS Se clasifican atendiendo a su sensibilidad eléctrica: Sensible S, Insensible I y Altamente Insensible AI. Se aplican en voladuras a cielo abierto y como iniciación de otros sistemas (explosivos, multiplicadores). Gran gama de metrajes, tiempos de retardos y sensibilidad. En áreas con riesgos de corrientes erráticas su uso debe ser restringido. Alta precisión. Se destruyen por explosión. Su nombre comercial es RIODET.

28. MECHA LENTA Y DETONADORES DE MECHA La mecha lenta consta de pólvora negra, envuelta en hilados textiles, y con un recubrimiento de polietileno. La mecha lenta es un accesorio utilizado para la iniciación de los detonadores de mecha. El detonador de mecha está constituido por una carga de pentrita. Se utiliza en la iniciación de barrenos o de cargas individuales, así como en el taqueo y en la iniciación de sistemas en voladuras de riesgo eléctrico. Se destruye por combustión (nunca en carrete, sino extendido). Es un sistema de iniciación no eléctrico y su uso es sencillo

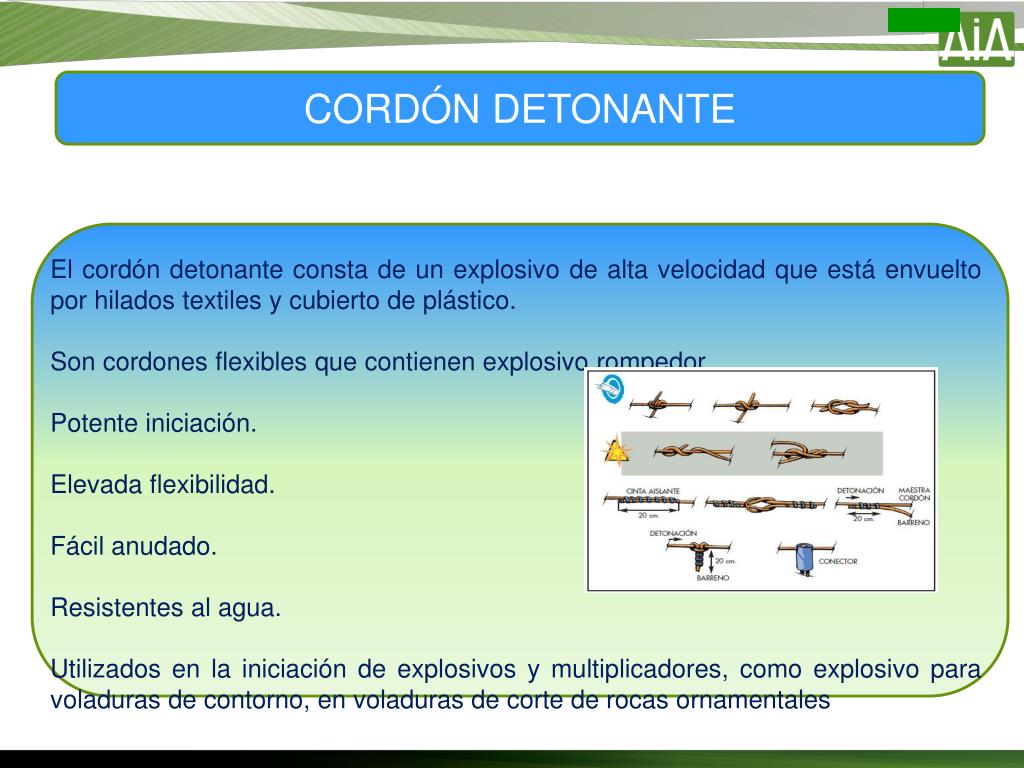

29. CORDÓN DETONANTE El cordón detonante consta de un explosivo de alta velocidad que está envuelto por hilados textiles y cubierto de plástico. Son cordones flexibles que contienen explosivo rompedor. Potente iniciación. Elevada flexibilidad. Fácil anudado. Resistentes al agua. Utilizados en la iniciación de explosivos y multiplicadores, como explosivo para voladuras de contorno, en voladuras de corte de rocas ornamentales

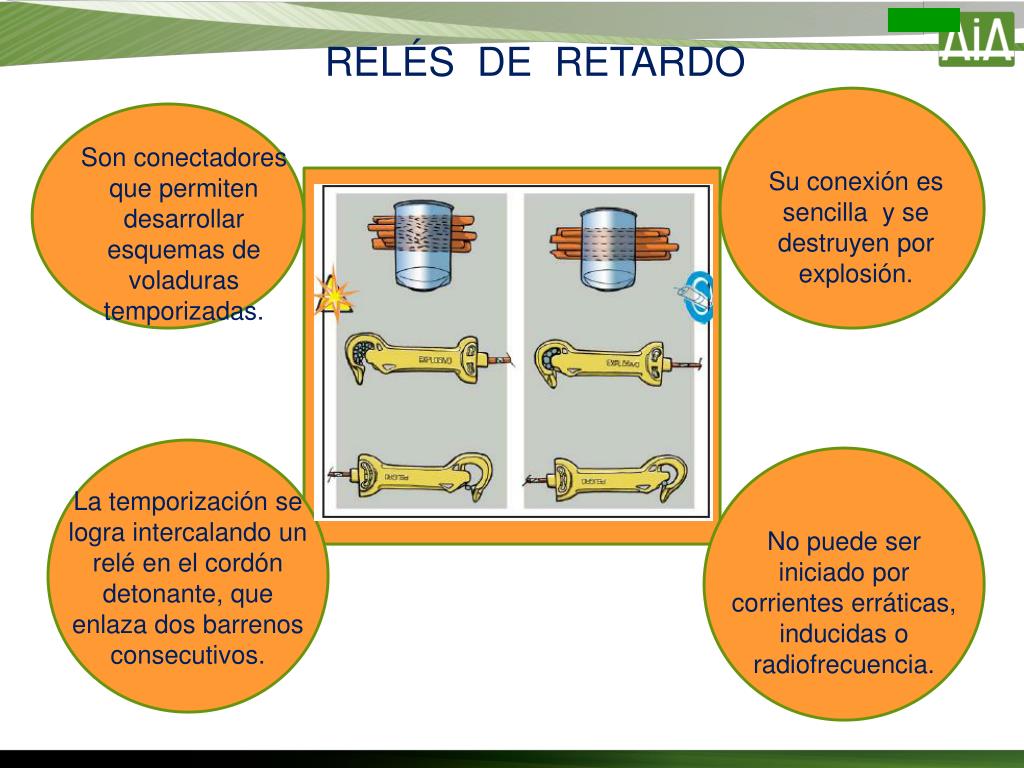

30. RELÉS DE RETARDO Son conectadores que permiten desarrollar esquemas de voladuras temporizadas. Su conexión es sencilla y se destruyen por explosión. La temporización se logra intercalando un relé en el cordón detonante, que enlaza dos barrenos consecutivos. No puede ser iniciado por corrientes erráticas, inducidas o radiofrecuencia.

31. MULTIPLICADORES Su composición química es estable. Son cargas de pentolita. Su detonación proporciona una alta energía y presión. Alta densidad y velocidad de detonación, que garantizan la iniciación. Excelente resistencia al agua. Se aplican en la iniciación de voladuras cargadas con explosivo a granel de baja sensibilidad. Alta insensibilidad al impacto y fricción.

32. ERRORES MÁS COMUNES AL MANIPULAR EXPLOSIVOS PERSONAL SUBCONTRATISTAS No respetar las recomendaciones del fabricante No verificación de personal en área de voladura. Incumplimiento de las normas básicas de seguridad No señalizar los barrenos fallidos Fumar o encender fuego cuando se manipulan explosivos Manipular los explosivos sin estar debidamente capacitado y entrenado. Emplear elementos metálicos para el cargue de barrenos Perforar en fondos de barrenos. Realizar el trabajo sin previa autorización o supervisión. No uso de los elementos de protección personal No detectar restos de explosivos.

33. ELEMENTOS DE PROTECCIÓN PERSONAL OBRA Y SUBCONTRATISTAS Asegúrese de no emplear prendas que puedan producir electricidad estática Para la manipulación de explosivos utilice los siguientes elementos de protección personal: Guantes de carnaza, casco de seguridad, botas de seguridad dieléctricas, protectores auditivos, gafas de seguridad y camisa de manga larga Verifique que no hayan elementos metálicos en dentro de la ropa

34. REQUISITOS GENERALES DE LOS POLVORINES O SITIOS DE ALMACENAMIENTO Polvorín: Es el lugar donde se almacenan los explosivos y accesorios desde su llegada a la instalación hasta que son utilizados y los que sobran en una voladura. El responsable de los polvorines deben tener la autorización correspondiente de la autoridad competente. El polvorín debe ser ubicado en un local que no tenga compartimientos ni divisiones y la única abertura al exterior deben ser la puerta de entrada y los conductos de ventilación. Los polvorines deben tener sistemas de seguridad para evitar los robos.

35. FUNCIONES DEL RESPONSABLE DEL POLVORIN Custodiar las llaves. Mantener actualizado el libro de registros con las entradas, salidas y existencias de explosivos. Enviar y recibir los explosivos. Comunicar a su superior cualquier pérdida o robo de explosivos.

36. MEDIDAS DE SEGURIDAD EN EL ALMACENAMIENTO DE EXPLOSIVOS SUBCONTRATISTAS Solo almacene los explosivos en los lugares destinado para ello: Los polvorines. Por ningún motivo acceda a los polvorines sin ser autorizado Por ningún motivo fume en el sitio de almacenamiento o en sus alrededores. Verifique que los polvorines tengan su respectiva señalización y demarcación.

37. MEDIDAS DE SEGURIDAD EN EL ALMACENAMIENTO DE EXPLOSIVOS SUBCONTRATISTAS Asegúrese de ubicar el polvorín en un lugar retirado de productos combustibles o inflamables. Al almacenar los productos y cantidades de los explosivos, hágalo de acuerdo a la legislación . Asegúrese de no guardar en los polvorines objetos u herramientas. Por ningún motivo realice operaciones peligrosas dentro del sitio de almacenamiento de los explosivos como: manipular cartuchos, cebo o comprobar detonadores. Almacene los detonadores de forma tal que queden separados de los explosivos. Por ningún motivo guarde embalajes o productos deteriorados dentro de los polvorines. Asegúrese de mantener limpio y ordenado el sitio de almacenamiento.

38. Recuerde que los explosivos deben ser utilizados de acuerdo a la fecha de llegada a los polvorines y deben tener preferencia los que llevan mas tiempo de almacenados Cerciórese de almacenar los detonadores de tal forma que queden aislados eléctricamente MEDIDAS DE SEGURIDAD EN EL ALMACENAMIENTO DE EXPLOSIVOS SUBCONTRATISTAS Realice inspecciones periódicas a los explosivos almacenados Verifique que los contenedores donde se almacenan los explosivos sean antiestáticos Asegúrese de no golpear los explosivos

39. TRANSPORTE INTERNO DE EXPLOSIVOS SUBCONTRATISTAS MEDIDAS DE SEGURIDAD EN EL TRANSPORTE Es el que se realiza, dentro de la obra entre el punto de recepción (o el polvorín) hasta el lugar de utilización de los mismos. • El personal debe estar autorizado para el transporte de los explosivos. • El vehículo para el transporte de explosivos debe ser autorizado por las autoridades competentes. • El vehículo debe ser trasladado con prudencia. • El conductor del vehículo por ningún motivo deberá fumar. • El conductor deberá asegurarse que no viajen personas que no estén autorizadas

40. TRANSPORTE INTERNO DE EXPLOSIVOS TRANSPORTE INTERNO DE EXPLOSIVOS SUBCONTRATISTAS Ubique dentro del vehículo los explosivos y accesorio y lejos de fuentes de calor Asegúrese de revisar periódicamente el buen funcionamiento del vehiculo que utiliza para el transporte de explosivos Verifique que los detonadores sean trasladados en sus respectivas cajas Verifique que el vehículo se encuentre limpio y libre de grasas o aceites. Por ningún motivo transporte en el mismo vehículos los detonadores o iniciadores y explosivos.

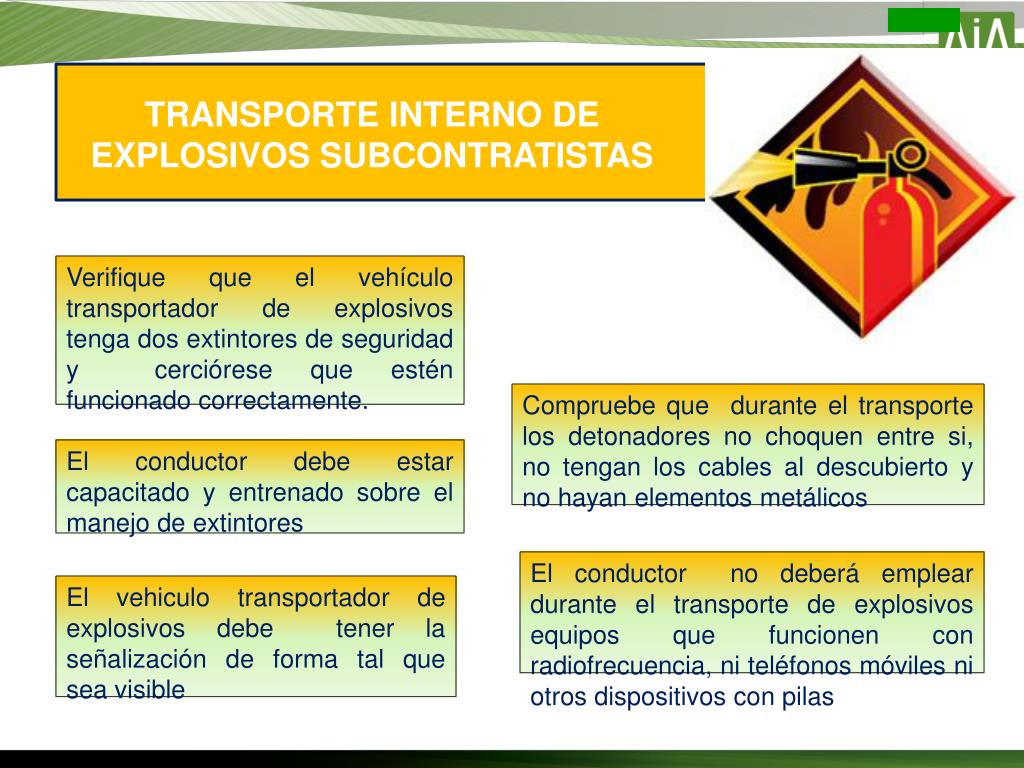

41. TRANSPORTE INTERNO DE EXPLOSIVOS SUBCONTRATISTAS Verifique que el vehículo transportador de explosivos tenga dos extintores de seguridad y cerciórese que estén funcionado correctamente. Compruebe que durante el transporte los detonadores no choquen entre si, no tengan los cables al descubierto y no hayan elementos metálicos El conductor debe estar capacitado y entrenado sobre el manejo de extintores El conductor no deberá emplear durante el transporte de explosivos equipos que funcionen con radiofrecuencia, ni teléfonos móviles ni otros dispositivos con pilas El vehiculo transportador de explosivos debe tener la señalización de forma tal que sea visible

42. CARGUE O DESCARGUE DE EXPLOSIVOS Y DETONADORES SUBCONTRATISTAS Ubique los detonadores y explosivos de forma separada Descargue siempre los explosivos o detonadores con la luz del día Por ningún motivo realice el descargue en presencia de personas no autorizadas Cargue y descargue los explosivos y detonadores de forma prudente y no los tire al suelo.

43. CARGUE Y DESCARGUE DE LOS EXPLOSIVOS Y DETONADORES SUBCONTRATISTAS Por ningún motivo el personal deberá fumar durante el cargue o descargue de explosivos. Asegúrese de no manipular explosivos al interior de los vehículos Asegúrese que el motor del vehículo se encuentre apagado y con el freno de emergencia mientras se realiza el cargue y descargue. Retire las llaves. En caso de presentarse tormentas no transporte, ni cargue, ni descargue explosivos. Por ningún motivo encienda la radio del vehículo Asegúrese de descargar la electricidad estática tocando varilla de hierro. Durante el cargue y descargue de explosivos coloque una puesta a tierra

44. PERFORACIÓN DE BARRENOS Está operación tiene por objetivo abrir unos huecos cilíndricos en el terreno para luego depositar en su interior los explosivos y sus accesorios y efectuar la voladura del macizo rocoso.

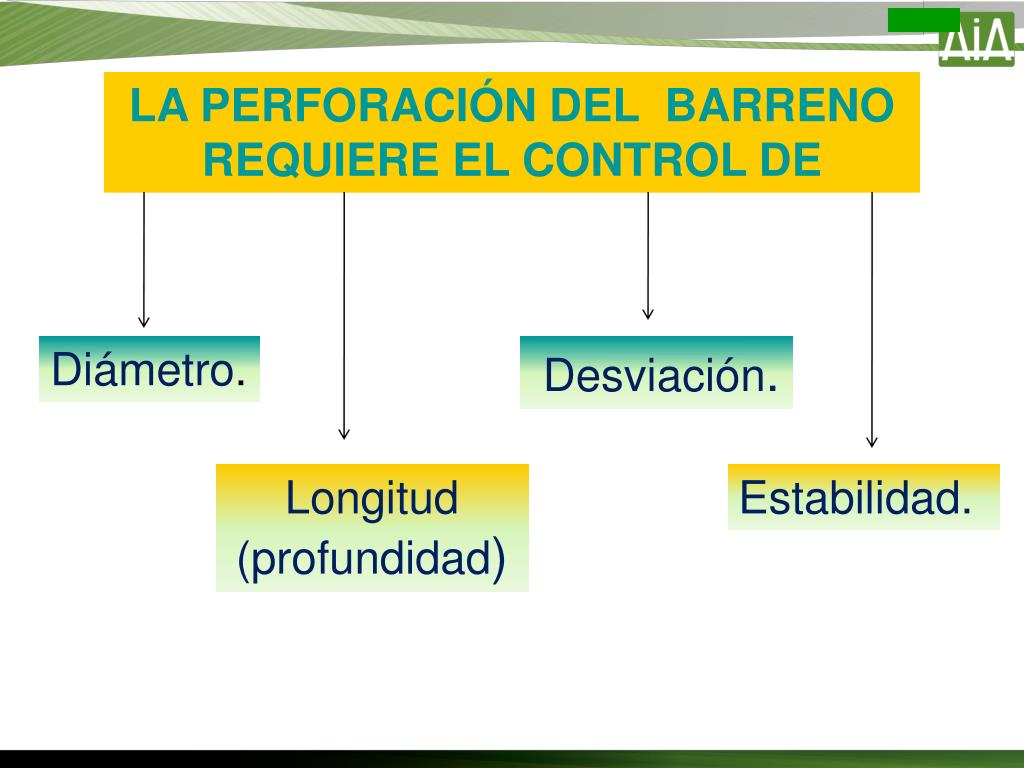

45. LA PERFORACIÓN DEL BARRENO REQUIERE EL CONTROL DE Diámetro. Desviación. Longitud (profundidad) Estabilidad.

46. MEDIDAS DE SEGURIDAD EN LA PERFORACIÓN DE BARRENOS PERSONAL OBRA Verifique que el terreno donde se va a perforar no tenga tuberías en la superficie o subterránea o líneas eléctricas Asegúrese de revisar que los equipos eléctricos utilizados tengan su respectiva puesta a tierra. Utilice siempre los elementos de protección personal como casco de seguridad, botas , guantes, protección auditiva y respiratoria Para barrenos a ejecutar en demoliciones de estructuras en altura utilice el arnés de seguridad, línea de vida , eslingas dobles y verifique que el andamio no presente inestabilidad Revise que el terreno donde se va a realizar el barreno sea estable Verifique el buen funcionamiento mecánico de las máquinas de perforación a través de inspecciones de seguridad

47. MEDIDAS DE SEGURIDAD EN LA PERFORACIÓN DE BARRENOS PERSONAL OBRA Señalice y demarque el área donde se va a perforar. Por ningún motivo ubique los equipos de perforación cerca de taludes o bordes de la excavación Al área de la perforación solo debe ingresar personal autorizado Asegúrese de retirar los equipos de perforación, antes de realizar la carga para la voladura Por ningún motivo emboquille en fondo de barrenos

48. CARGUE DE BARRENOS PERSONAL SUBCONTRATISTAS Técnico de explosivos: Es la persona que debe ejecutar la carga del barreno. Debe poseer los conocimientos teóricos y prácticos. Estar autorizado para realizar el cargue . Debe estar presente durante la carga. Conocer las instrucciones del fabricante de los explosivos y accesorio

49. MEDIDAS DE SEGURIDAD EN LA CARGA DE LOS BARRENOS PERSONAL SUBCONTRATISTAS Asegúrese que el área de la voladura esté señalizada y demarcada para impedir la presencia de maquinaria Recuerde que los explosivos, detonadores y barrenos cargados no deben quedarse sin vigilancia Mantenga siempre todos los detonadores guardados bajo llaves y asegúrese de que estén lejos de la zona de cargue

50. MEDIDAS DE SEGURIDAD EN LA CARGA DE LOS BARRENOS PERSONAL SUBCONTRATISTAS Asegúrese de no producir chispas por golpe o fricción con materiales metálicos Antes de introducir los explosivos verifique el estado de los barrenos y revise que no tenga agua. De lo contario comuníquelo inmediatamente a su jefe Asegúrese de no bajar bruscamente el cartucho Por ningún motivo guarde los explosivos o detonadores en la ropa
