Preliminary Design of Load Parameters for 11.9942 GHz Waveguide Systems

ginger avatar
ginger
5 diapositives · 197 Views · Aug 25, 2014

This document outlines the preliminary design specifications for load parameters in waveguide systems operating at a frequency of 11.9942 GHz with a bandwidth of +/-200 MHz. Key parameters include peak power (Ppeak) of 80 MW, average power (Paverage) of 56 W, pulse duration (Tpulse) of 140 ns, and a repetition rate (Rep.rate) of 5 Hz. Design insights from CERN at a frequency of 11.424 GHz are included, alongside proposals for easier machining using stainless steel and rectangular waveguides to streamline manufacturing.

#preliminary design of load parameters for 11.9942 ghz waveguide systems #preliminary design of load parameters for 11.9942 ghz waveguide systems ppt #powerpoint #presentation
Preliminary Design of Load Parameters for 11.9942 GHz Waveguide Systems - slide 1
01 / 5Preliminary Design of Load Parameters for 11.9942 GHz Waveguide Systems
1 / 17

Télécharger la présentation

Preliminary Design of Load Parameters for 11.9942 GHz Waveguide Systems
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

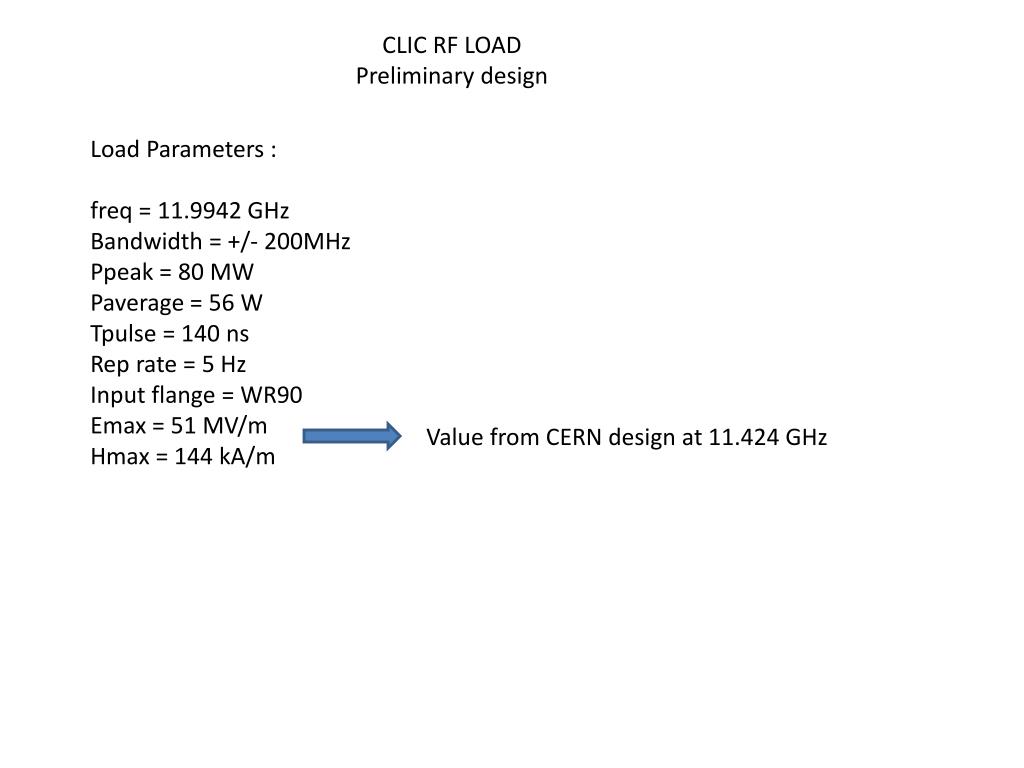

  1. CLIC RF LOAD Preliminary design LoadParameters : freq = 11.9942 GHz Bandwidth = +/- 200MHz Ppeak = 80 MW Paverage = 56 W Tpulse = 140 ns Rep rate = 5 Hz Input flange = WR90 Emax = 51 MV/m Hmax = 144 kA/m Value from CERN design at 11.424 GHz

  2. CERN design Freq = 11.424 GHz 8.05mm 16.1mm 30mm

  3. CEA proposal : use of rectangularwaveguide for easiermachining WithStainlessSteel 430, sigma = 1.1 E6, mur = 6 a = 12.7 mm b = 10.16 mm PRF = 40 MW Emax = 51.1 MV/m Hmax = 134 MV/m Att = -16.5 dB/m a = 12.7 mm b = 3.4 mm PRF = 13.33MW Emax = 51.1 MV/m Hmax = 134 MV/m Att = -29.4 dB/m L(-3dB)=102 mm a = 12.75 mm b = 3.45 mm PRF = 13.33MW Emax = 48 MV/m Hmax = 125 MV/m Att = -26.1 dB/m L(-3dB)=116 mm a = 12.7 mm b = 1.7 mm PRF = 6.67 MW Emax = 51.1 MV/m Hmax = 134 MV/m Att = -48.8 dB/m L(-20dB)=410 mm a = 12.75 mm b = 1.75 mm PRF = 6.67 MW Emax = 47.7 MV/m Hmax = 124 MV/m Att = -42.7 dB/m L(-20dB)=468 mm

  4. CEA proposal : easiermachining ? Top view 12.7mm 86.2mm 22.86mm 600mm

  5. Stepheightreductionsparameters b1 = 10.16 mm b2 = 3.4 mm bstep = 5.86 mm Lstep = 35.53 mm R1 = 1mm R2 = 1mm a1 = 10.0 mm a2 = 8.0 mm for PRF = 13.33 MW (80 MW / 6) Emax = 52.2MV/m Hmax = 136.3 kA/m Lstep a1 a2 R1 R2 b1 bstep b2 b1 = 3.4 mm b2 = 1.7 mm bstep = 2.40 mm Lstep = 35.53 mm R1 = 0.2mm R2 = 0.2mm a1 = 5.0 mm a2 = 3.0 mm for PRF = 6.67 MW Emax = 52.6MV/m Hmax = 137.3 kA/m
