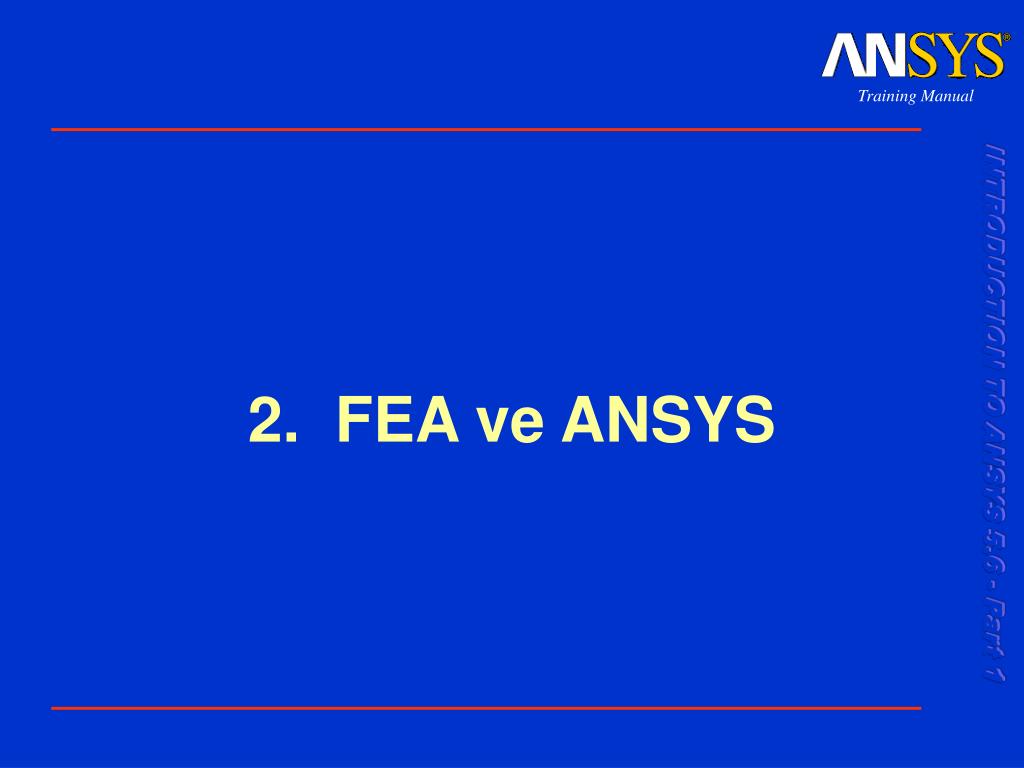

  1. 2. FEA ve ANSYS

  2. FEA ve ANSYSGenel Bakış • Bu bölümde ,Sonlu Eleman Analiz tanımlayacak veayrıca ANSYS yapabilecekleri hakkında size bir fikir sağlayacağız. • Ele alınan konular: A. FEA nedir? B. ANSYS hakkında C. Şirket hakkında 001289 30 Nov 1999 2-2

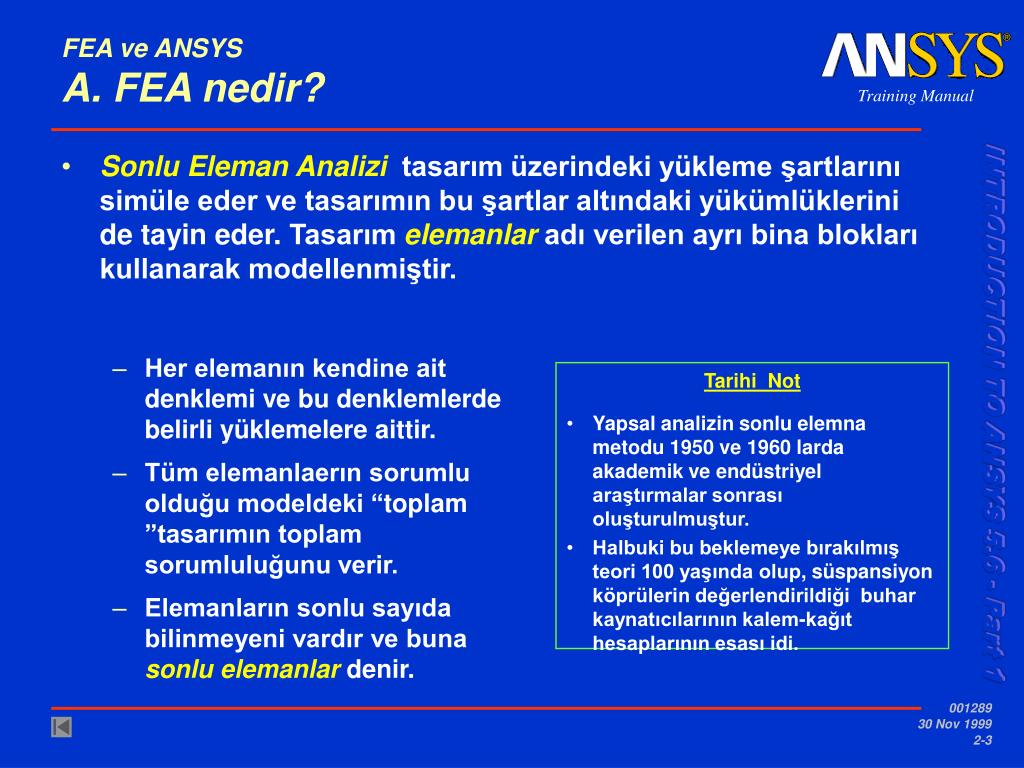

  3. Sonlu Eleman Analizi tasarım üzerindeki yükleme şartlarını simüle eder ve tasarımın bu şartlar altındaki yükümlüklerini de tayin eder.Tasarım elemanlaradı verilen ayrı bina blokları kullanarak modellenmiştir. Her elemanın kendine ait denklemi ve bu denklemlerde belirli yüklemelere aittir. Tüm elemanlaerın sorumlu olduğu modeldeki “toplam ”tasarımın toplam sorumluluğunu verir. Elemanların sonlu sayıda bilinmeyeni vardır ve buna sonlu elemanlar denir. FEA ve ANSYSA. FEA nedir? • Tarihi Not • Yapsal analizin sonlu elemna metodu 1950 ve 1960 larda akademik ve endüstriyel araştırmalar sonrası oluşturulmuştur. • Halbuki bu beklemeye bırakılmış teori 100 yaşında olup, süspansiyon köprülerin değerlendirildiği buhar kaynatıcılarının kalem-kağıt hesaplarının esası idi. 001289 30 Nov 1999 2-3

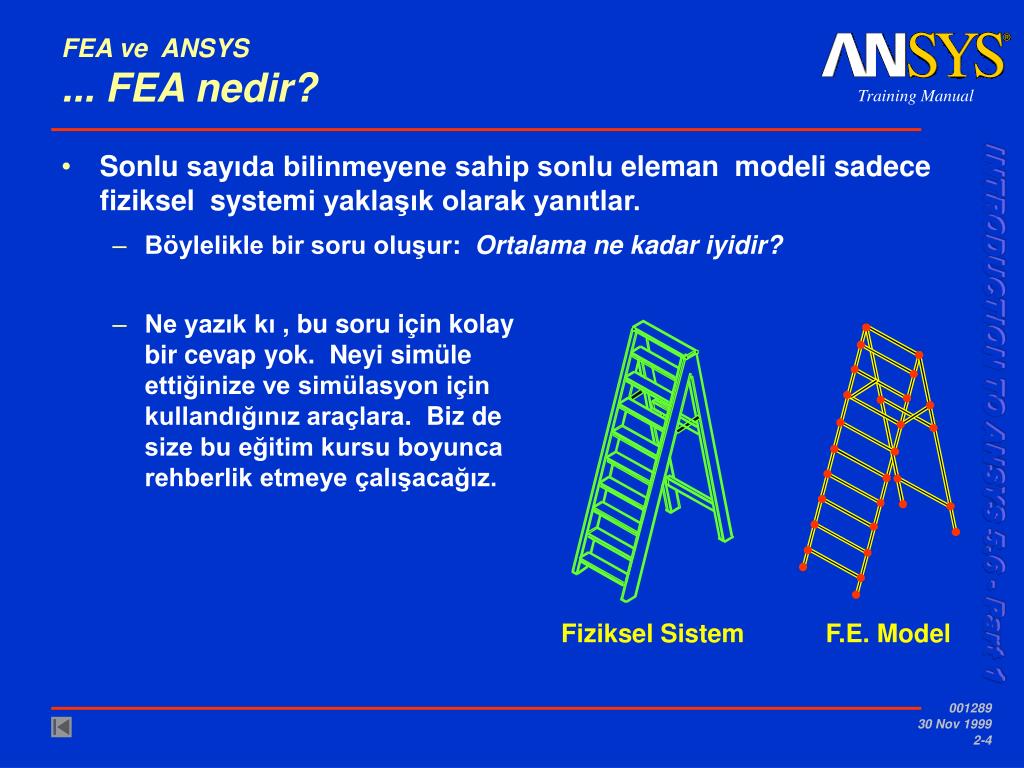

  4. Sonlusayıda bilinmeyene sahip sonlu eleman modeli sadece fiziksel systemi yaklaşık olarak yanıtlar. Böylelikle bir soru oluşur: Ortalama ne kadar iyidir? Ne yazık kı , bu soru için kolay bir cevap yok. Neyi simüle ettiğinize ve simülasyon için kullandığınız araçlara. Biz de size bu eğitim kursu boyunca rehberlik etmeye çalışacağız. FEA ve ANSYS... FEA nedir? Fiziksel Sistem F.E. Model 001289 30 Nov 1999 2-4

  5. FEA ve ANSYS... FEA nedir? Neden FEA ihtiyaç duyulur? • Protatip test maliyetini düşürmek • Bilgisayar simülasyonu “what-if”senaryoları üreterek daha hızlı ve etkili test edilmesini sağlar. • Prototip testi için uygun olmayan tasarımların simüle edilmesini sağlar. • Örnek:Cerrahi dikişler, diz • Alt çizgi: • Maliyet tasarrufu • Zaman tasarrufu • Daha gerçekci, iyi kalitede tasarıma imkan sağlar 001289 30 Nov 1999 2-5

  6. ANSYS komple bir FEA software paketi olup tüm dünyada mühendislik alanında mühendisler tarafından kullanılır: Yapısal Termal Akışkan, CFD içerir (Computational Fluid Dynamics) Electriksel / Elektrostatik Electromagnetik ANSYS kullanıldığı çeşitli alanlar : Uzay Otomotif Biomedikal Köprüler & Binalar Electronik & uygulamaları Ağır ekipman & makina MEMS - Mikro Elektromekanik Sistemleri Spor eşyaları FEA ve ANSYSB. ANSYS hakkında 001289 30 Nov 1999 2-6

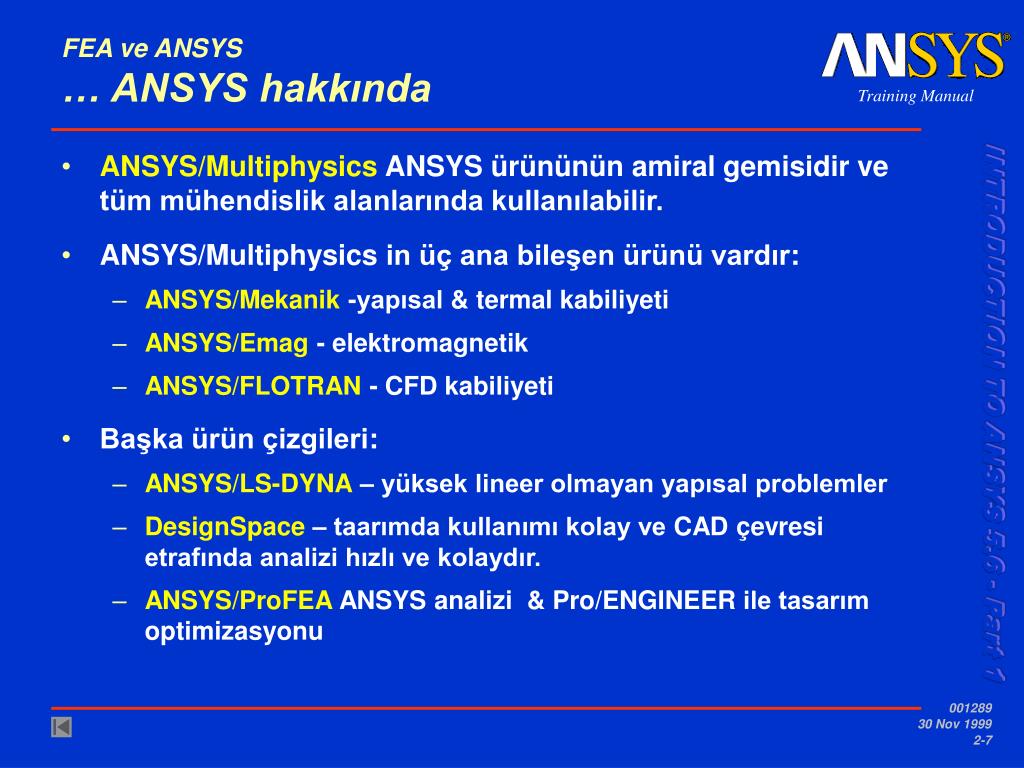

  7. FEA ve ANSYS … ANSYS hakkında • ANSYS/Multiphysics ANSYS ürünününamiral gemisidir ve tüm mühendislik alanlarında kullanılabilir. • ANSYS/Multiphysics in üç ana bileşen ürünü vardır: • ANSYS/Mekanik -yapısal & termal kabiliyeti • ANSYS/Emag - elektromagnetik • ANSYS/FLOTRAN - CFD kabiliyeti • Başka ürün çizgileri: • ANSYS/LS-DYNA – yüksek lineer olmayan yapısal problemler • DesignSpace – taarımda kullanımı kolay veCAD çevresi etrafında analizi hızlı ve kolaydır. • ANSYS/ProFEA ANSYS analizi & Pro/ENGINEER ile tasarım optimizasyonu 001289 30 Nov 1999 2-7

  8. ANSYS/ Emag ANSYS/ Mechanical ANSYS/ Multiphysics ANSYS/ ProFEA ANSYS/ FLOTRAN ANSYS/ Professional ANSYS/ LS-DYNA ANSYS/ University ANSYS/ PrepPost ANSYS/ ED ANSYS/ Structural FEA ve ANSYS … ANSYS hakkında DesignSpace 001289 30 Nov 1999 2-8

  9. FEA ve ANSYS - ANSYShakkında Yapısal Analiz • Yapısal analiz deformasyonların, genleme, gerilmeler, ve reaksiyon kuvvetlerinin belirlenmesinde kullanılır. • Statik analiz • Statik yükleme şartları için kullanılır. • Lineer olmayan davranışlar için mesalabüyük sapmalar, büyük genleme, temas, plastiklik, hiperelastiklik, sürünme simüle edilebilir. Hiperelastik Seal 001289 30 Nov 1999 2-9

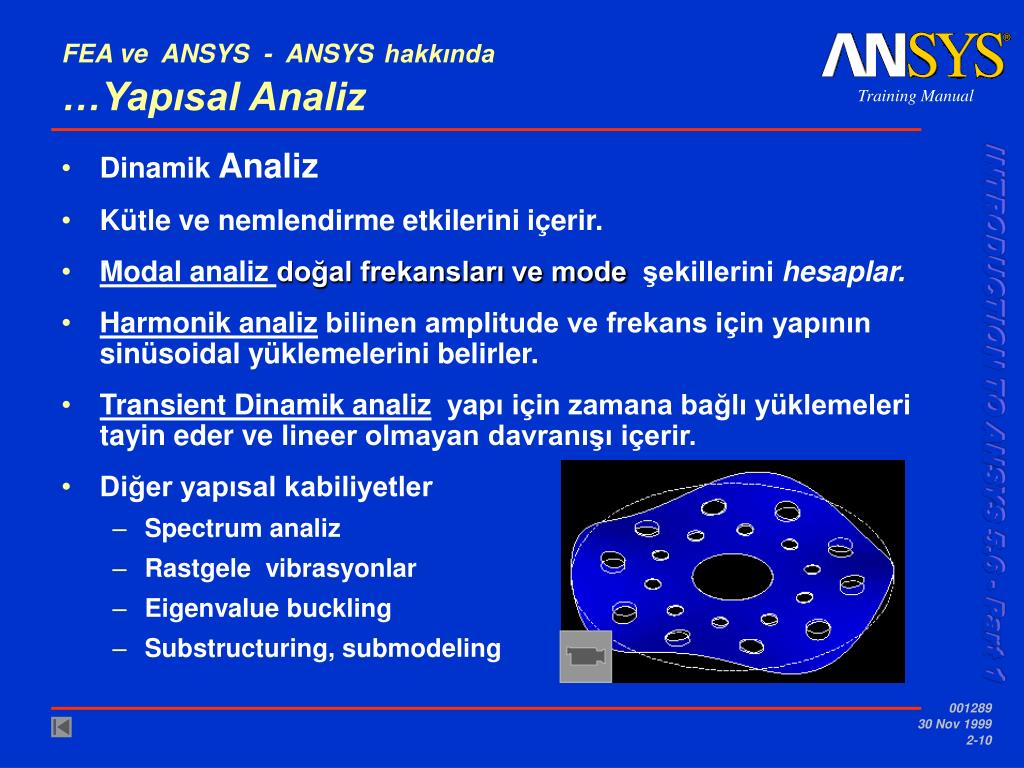

  10. FEA ve ANSYS - ANSYShakkında…Yapısal Analiz • Dinamik Analiz • Kütle ve nemlendirme etkilerini içerir. • Modal analizdoğal frekansları ve mode şekillerini hesaplar. • Harmonik analizbilinen amplitude ve frekans için yapının sinüsoidal yüklemelerini belirler. • Transient Dinamik analiz yapı için zamana bağlı yüklemeleri tayin eder ve lineer olmayan davranışı içerir. • Diğer yapısal kabiliyetler • Spectrum analiz • Rastgele vibrasyonlar • Eigenvalue buckling • Substructuring, submodeling 001289 30 Nov 1999 2-10

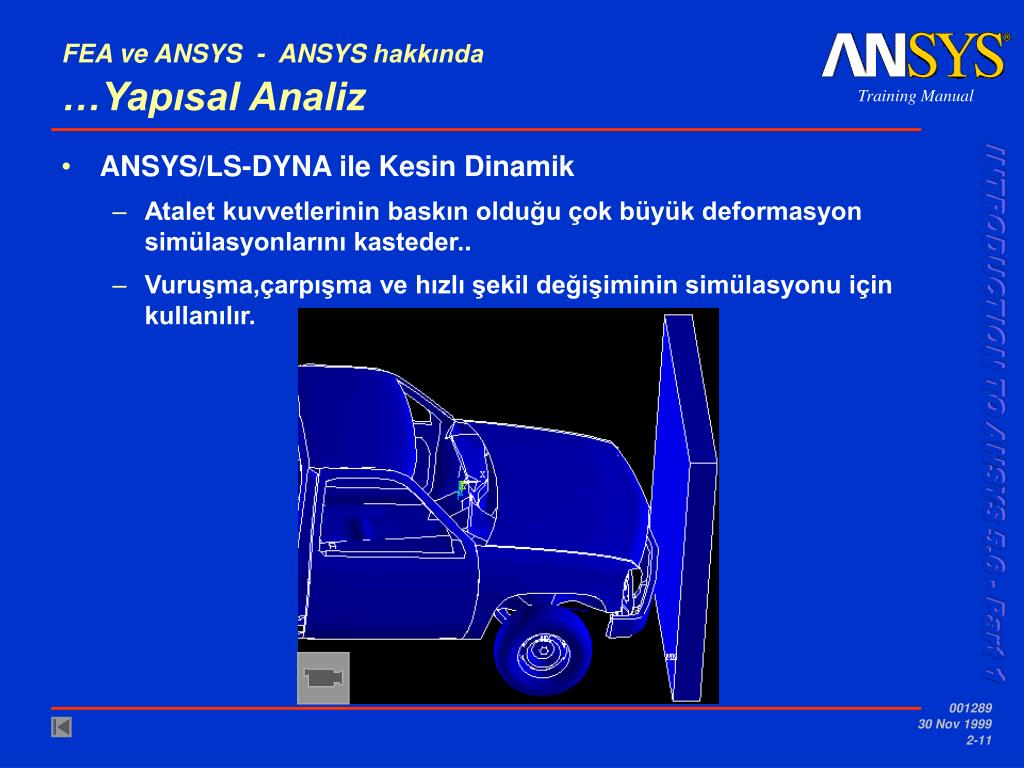

  11. FEA ve ANSYS - ANSYS hakkında …Yapısal Analiz • ANSYS/LS-DYNA ile Kesin Dinamik • Atalet kuvvetlerinin baskın olduğu çok büyük deformasyon simülasyonlarını kasteder.. • Vuruşma,çarpışma ve hızlı şekil değişiminin simülasyonu için kullanılır. 001289 30 Nov 1999 2-11

  12. Termal analiz bir cisimdeki sıcaklık dağılımını tayin eder.İlgilendiğimiz diğer özellikleri ise kazanılan ya da kaybedilen ısı,termal gradyen ve termal akıyı içerir. Tüm 3 ısı transfer şekilleri simüle edilebilir: taşıma, konveksiyon, radyasyon. Daimi-Durum Zamana bağlı etkiler göz ardı edilir. Transient Sıcaklık ve bunun gibi zamana bağlı değerleri belirler. Faz değişikliğinin simüle edilmesine izin verir. (erime veya donma) FEA ve ANSYS - ANSYShakkındaTermal Analiz 001289 30 Nov 1999 2-12

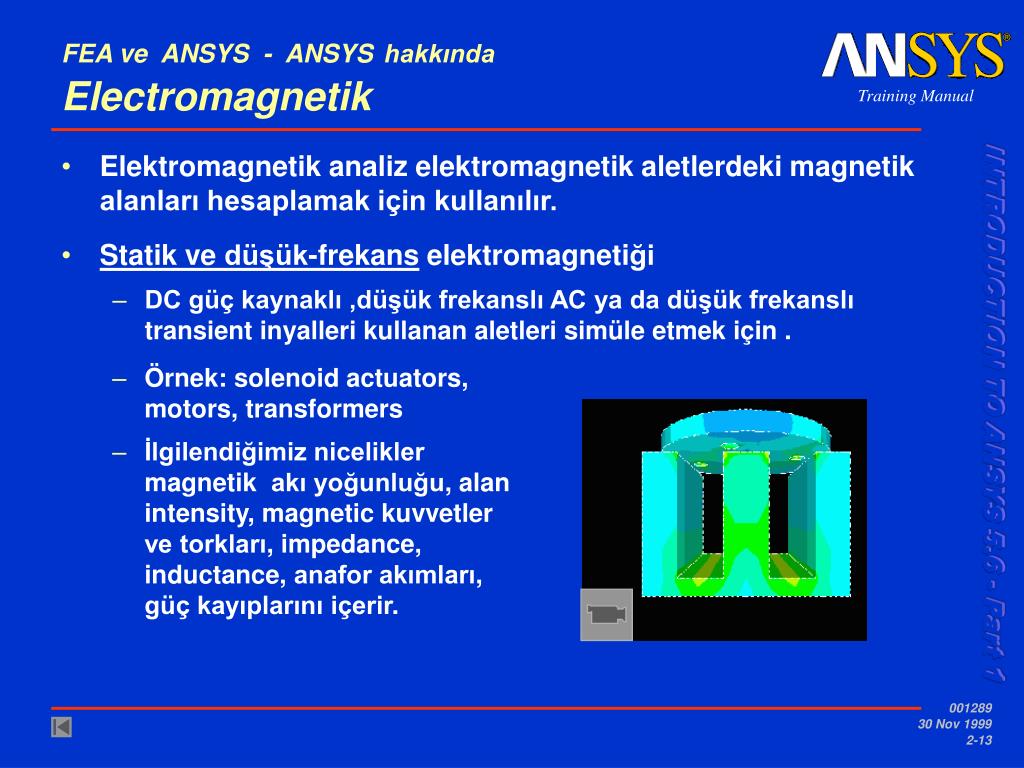

  13. Elektromagnetik analiz elektromagnetikaletlerdeki magnetik alanları hesaplamak için kullanılır. Statikvedüşük-frekans elektromagnetiği DC güç kaynaklı ,düşük frekanslı AC ya da düşük frekanslı transient inyalleri kullanan aletleri simüle etmek için . Örnek: solenoid actuators, motors, transformers İlgilendiğimiz nicelikler magnetik akıyoğunluğu, alan intensity, magnetic kuvvetler ve torkları, impedance, inductance, anafor akımları, güç kayıplarını içerir. FEA ve ANSYS - ANSYShakkındaElectromagnetik 001289 30 Nov 1999 2-13

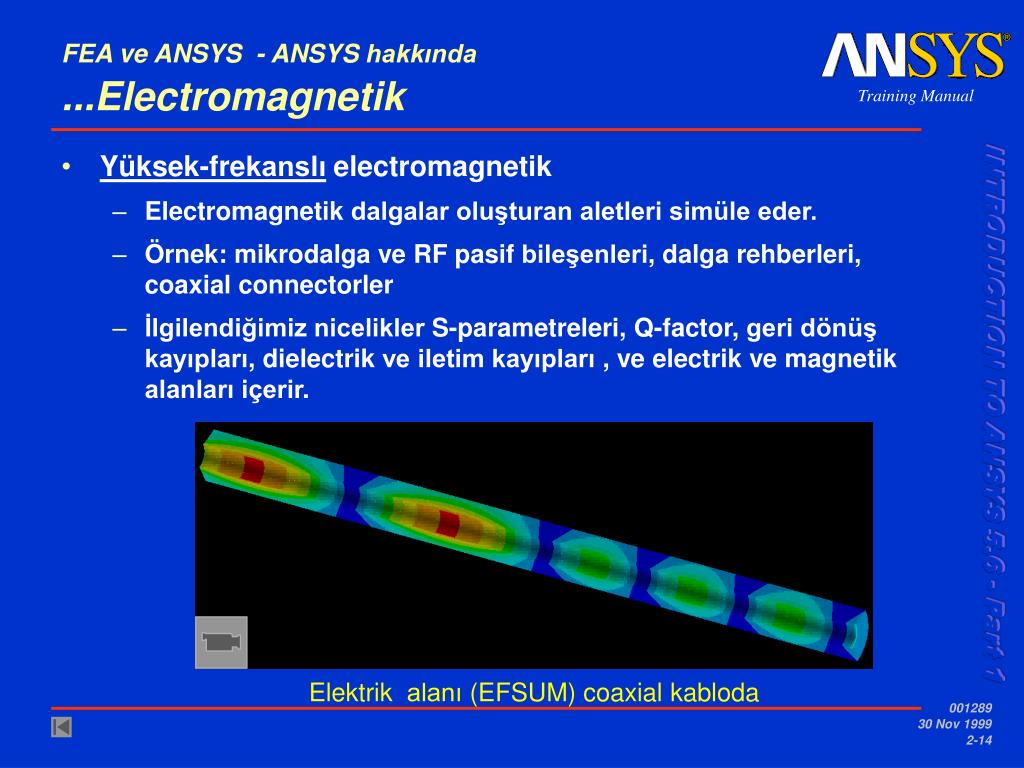

  14. FEA ve ANSYS - ANSYS hakkında ...Electromagnetik • Yüksek-frekanslı electromagnetik • Electromagnetikdalgalar oluşturan aletleri simüle eder. • Örnek: mikrodalga ve RF pasifbileşenleri, dalga rehberleri, coaxial connectorler • İlgilendiğimiz nicelikler S-parametreleri, Q-factor, geri dönüş kayıpları, dielectrikve iletim kayıpları , ve electrikve magnetikalanları içerir. Elektrik alanı (EFSUM) coaxial kabloda 001289 30 Nov 1999 2-14

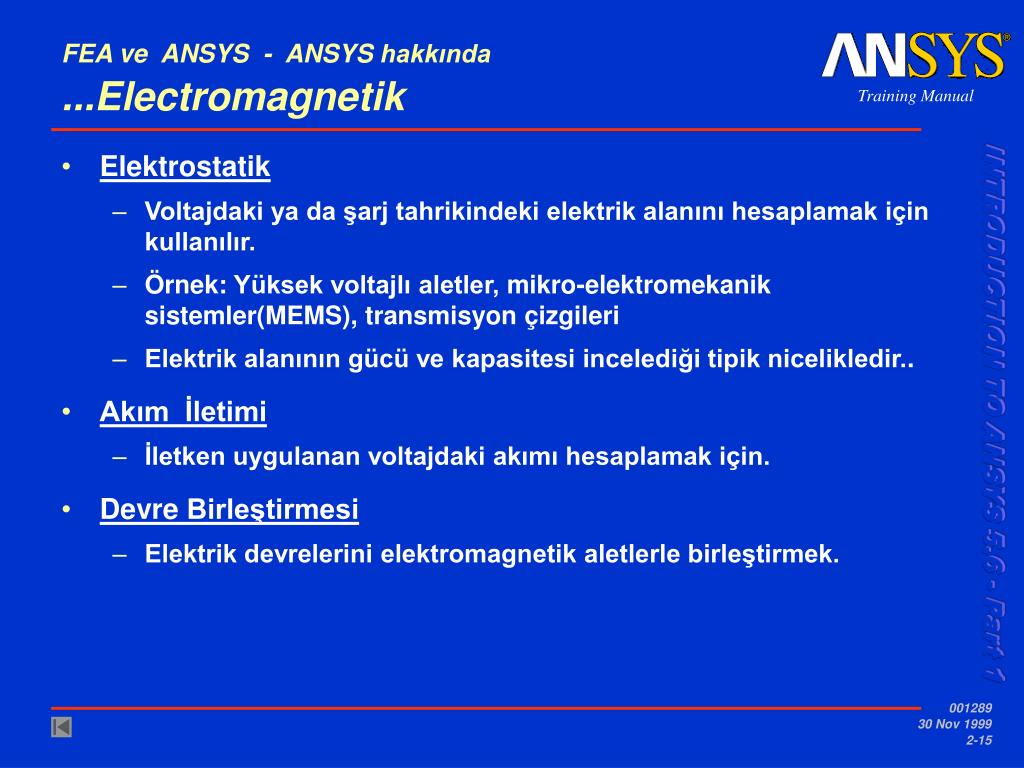

  15. FEA ve ANSYS - ANSYS hakkında ...Electromagnetik • Elektrostatik • Voltajdaki ya da şarj tahrikindeki elektrik alanını hesaplamak için kullanılır. • Örnek: Yüksek voltajlı aletler, mikro-elektromekanik sistemler(MEMS), transmisyon çizgileri • Elektrik alanının gücü ve kapasitesi incelediği tipik nicelikledir.. • Akım İletimi • İletken uygulanan voltajdaki akımı hesaplamak için. • DevreBirleştirmesi • Elektrik devrelerini elektromagnetik aletlerle birleştirmek. 001289 30 Nov 1999 2-15

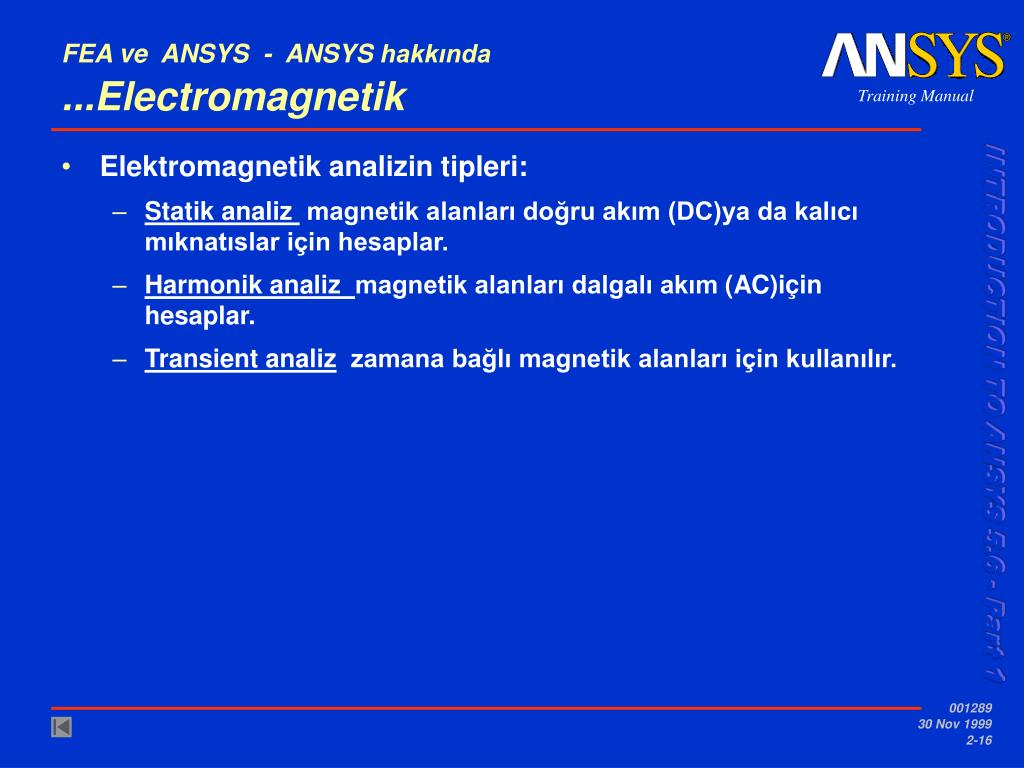

  16. FEA ve ANSYS - ANSYS hakkında ...Electromagnetik • Elektromagnetik analizin tipleri: • Statik analiz magnetik alanları doğru akım (DC)ya da kalıcı mıknatıslar için hesaplar. • Harmonik analiz magnetik alanları dalgalı akım (AC)için hesaplar. • Transient analiz zamana bağlı magnetik alanları için kullanılır. 001289 30 Nov 1999 2-16

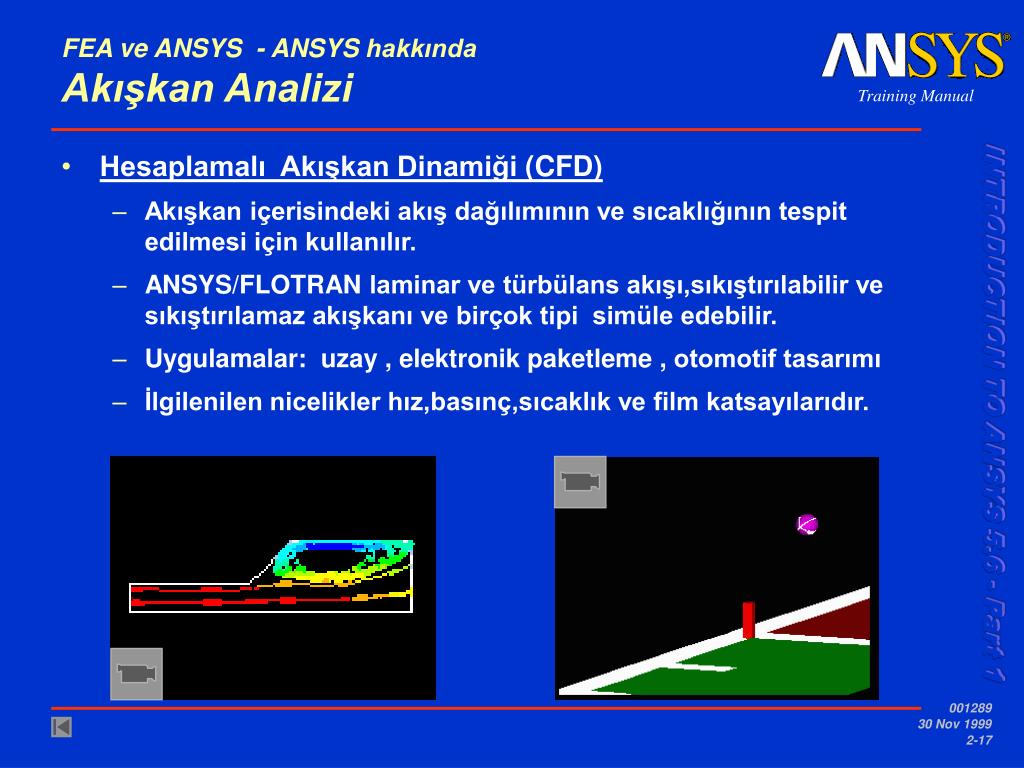

  17. FEA ve ANSYS - ANSYS hakkında Akışkan Analizi • Hesaplamalı Akışkan Dinamiği (CFD) • Akışkan içerisindeki akış dağılımının ve sıcaklığının tespit edilmesi için kullanılır. • ANSYS/FLOTRAN laminar ve türbülans akışı,sıkıştırılabilir ve sıkıştırılamaz akışkanı ve birçok tipi simüle edebilir. • Uygulamalar: uzay , elektronikpaketleme , otomotif tasarımı • İlgilenilen nicelikler hız,basınç,sıcaklık ve film katsayılarıdır. 001289 30 Nov 1999 2-17

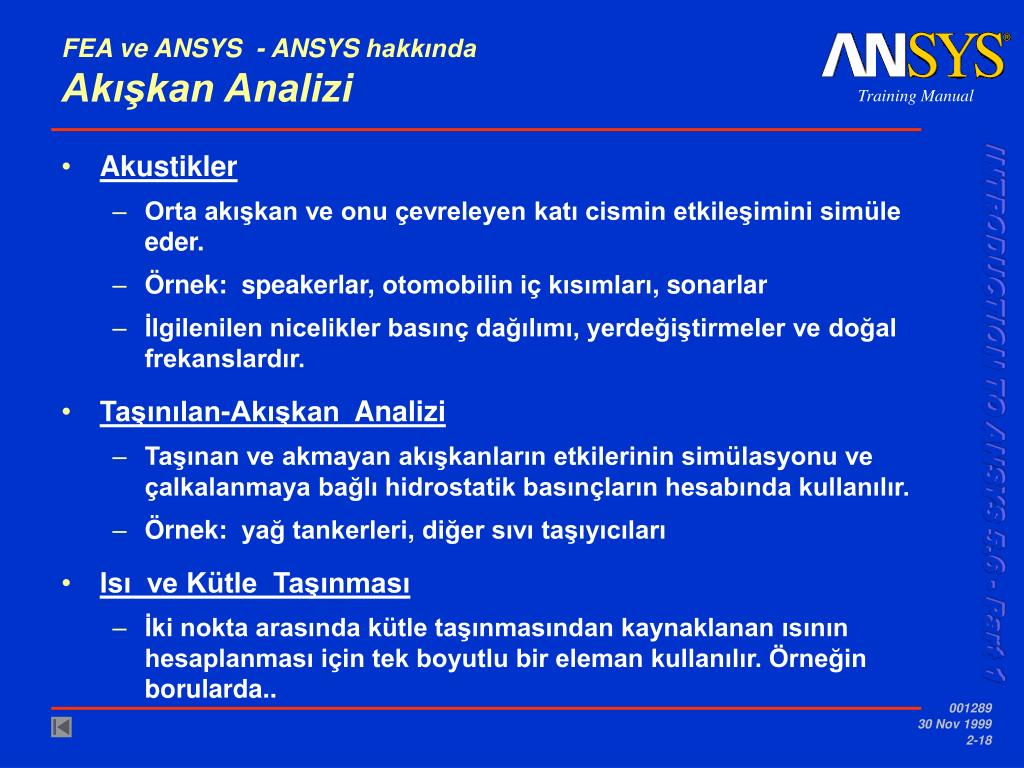

  18. FEA ve ANSYS - ANSYS hakkında Akışkan Analizi • Akustikler • Orta akışkan ve onu çevreleyen katı cismin etkileşimini simüle eder. • Örnek: speakerlar, otomobilin iç kısımları, sonarlar • İlgilenilen nicelikler basınç dağılımı, yerdeğiştirmeler ve doğal frekanslardır. • Taşınılan-Akışkan Analizi • Taşınan ve akmayan akışkanların etkilerinin simülasyonu ve çalkalanmaya bağlı hidrostatik basınçların hesabında kullanılır. • Örnek: yağ tankerleri, diğer sıvı taşıyıcıları • Isı ve Kütle Taşınması • İki nokta arasında kütle taşınmasından kaynaklanan ısının hesaplanması için tek boyutlu bir eleman kullanılır. Örneğin borularda.. 001289 30 Nov 1999 2-18

  19. Birleştirilmiş Alan Analiziiki ya da daha fazla alan arasındaki etkileşimi göz önüne alır.Alanlar birbirine bağlı olduğu için hepsini tek tek çözmek imkansızdır onun için deiki fizik problemini birleştiren bir programa ihtiyacımız vardır. Örnekler: Termal-gerilme analizi Piezoelektrik (elektrik & yapısı ) Akustik (akışkan & yapısı) Termal-elektrikanalizi İndüksiyon ısısı (magnetikve termal) Elektrostatik yapısal analiz FEA ve ANSYS - ANSYS hakkında Birleştirilmiş Alan Analizi bi-metal çubuğun ısıtmayla eğilmesi 001289 30 Nov 1999 2-19

  20. FEA ve ANSYSC. Şirket hakkında ANSYS, Inc. • ANSYS ailesinin ürünlerinin geliştiricisi • Ana merkez Canonsburg, PA - USA (Pittsburgh’un güneyi) 001289 30 Nov 1999 2-20

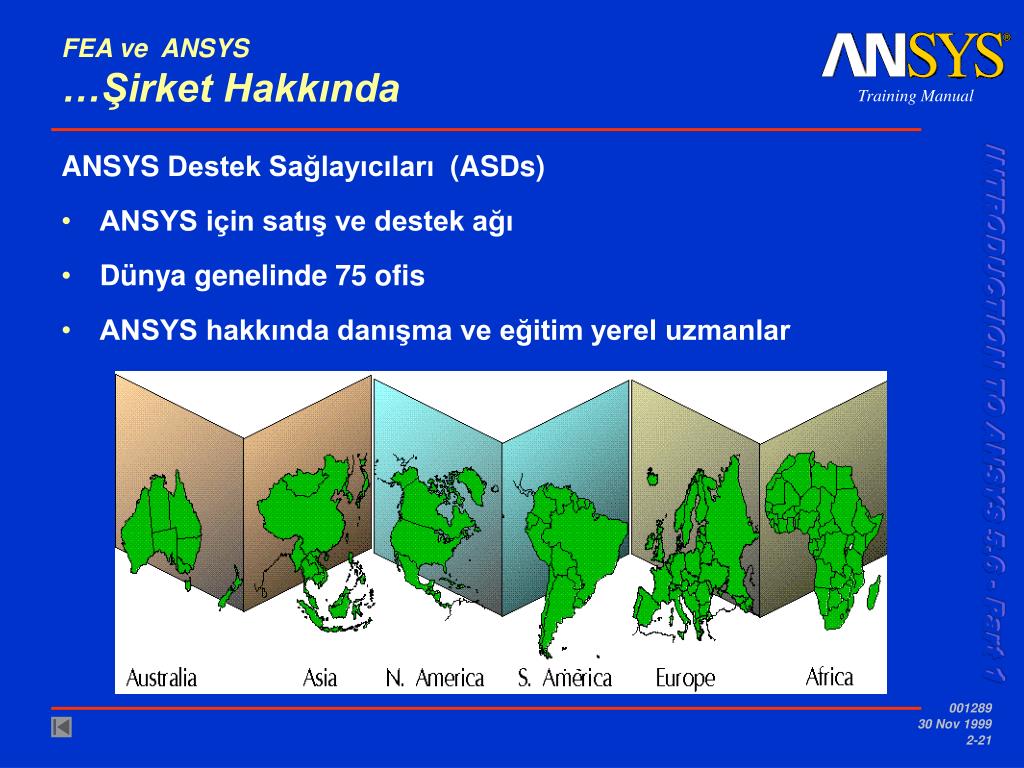

  21. FEA ve ANSYS …Şirket Hakkında ANSYS Destek Sağlayıcıları (ASDs) • ANSYS için satış ve destek ağı • Dünya genelinde 75 ofis • ANSYS hakkında danışma ve eğitim yerel uzmanlar 001289 30 Nov 1999 2-21

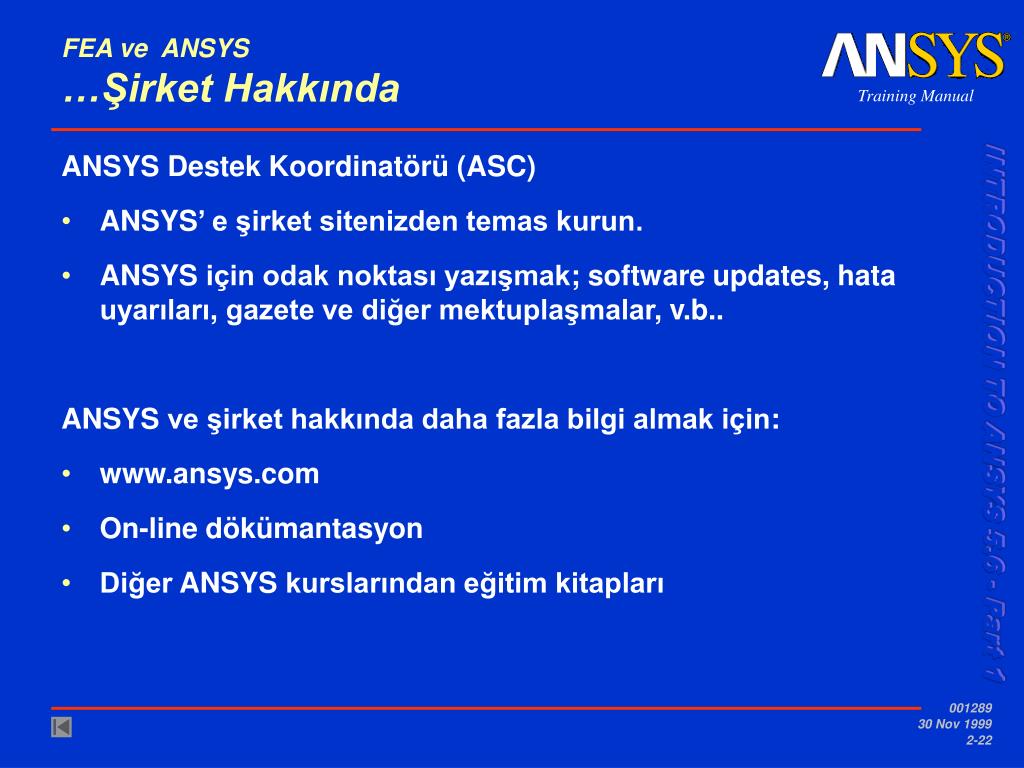

  22. FEA ve ANSYS …Şirket Hakkında ANSYS Destek Koordinatörü (ASC) • ANSYS’ e şirket sitenizden temas kurun. • ANSYS için odak noktası yazışmak; software updates, hata uyarıları, gazete ve diğer mektuplaşmalar, v.b.. ANSYS ve şirket hakkında daha fazla bilgi almak için: • www.ansys.com • On-line dökümantasyon • Diğer ANSYS kurslarından eğitim kitapları 001289 30 Nov 1999 2-22
