  1. UNIVERSIDAD MAYOR DE SAN ANDRES FACULTAD DE CIENCIAS GEOLÓGICAS “INGENIERIA GEOLÓGICA” REGÍSTROS DE IMÁGEN Docente: Ing. Grisel Jiménez Integrantes: Carvajal V. Nelson Huallpa C. Saúl E. Paye M. Zulma Quenta M. Freddy Geología del Petróleo y Subsuelo 18 – julio - 2012

  2. Historia de la generación de imágenes

  3. Permitía observar y analizar la estratificación y la porosidad secundaria 1990 herramienta de seis brazos; el generador de imágenes Acústicas y de Resistividad Simultaneas STAR de Western Atlas

  4. En los dispositivos de microresistividad de schlumberger, se han ido incorporando progresivamente más electrodos y patines para aumentar la cobertura perimetral del pozo.

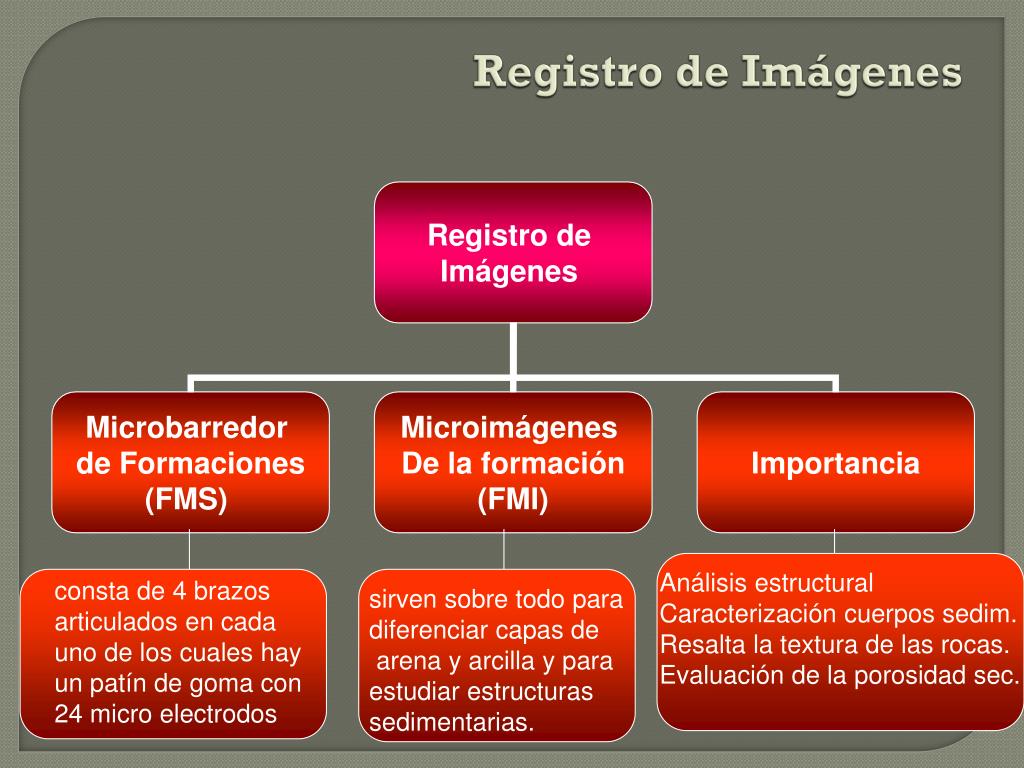

  5. Registro de Imágenes Análisis estructural Caracterización cuerpos sedim. Resalta la textura de las rocas. Evaluación de la porosidad sec. consta de 4 brazos articulados en cada uno de los cuales hay un patín de goma con 24 micro electrodos sirven sobre todo para diferenciar capas de arena y arcilla y para estudiar estructuras sedimentarias.

  6. Perfiles de imágenes resistivas, mostrando contraste de resistividades con nódulo orientado y en el lado derecho muestra una estratificación cruzada

  7. Imágenes obtenidos con la herramienta FMI y foto del núcleo, donde se observa un alto nivel de laminación; en la imagen inferior se observan imágenes de los sedimentos con laminación cruzada

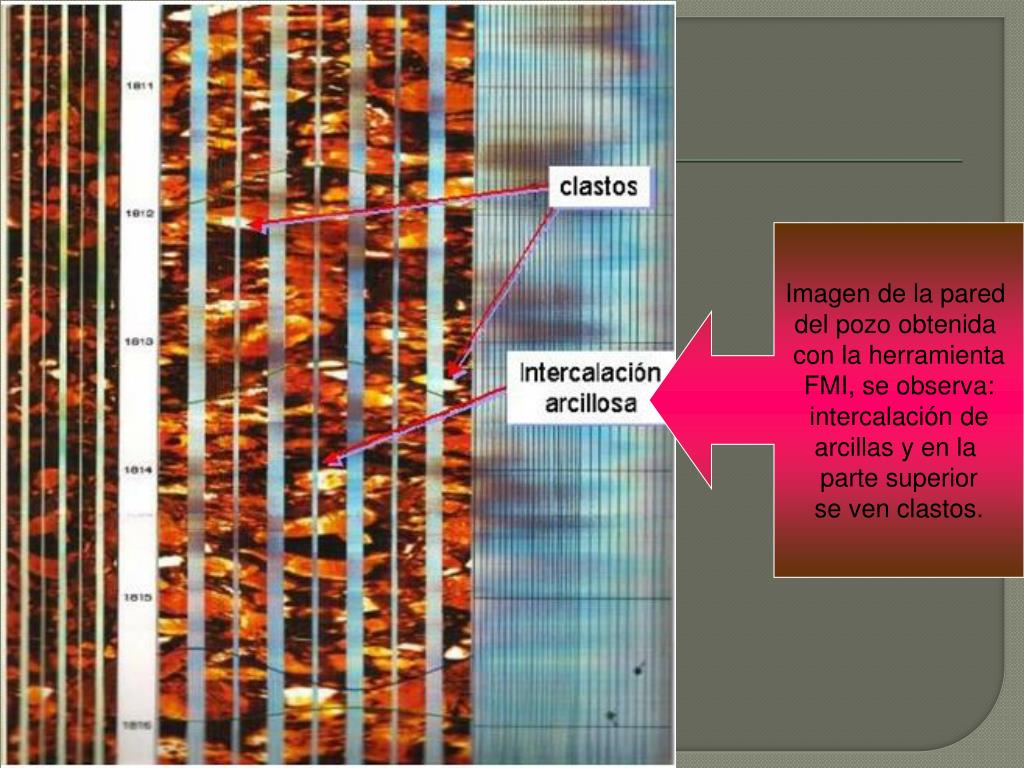

  8. Imagen de la pared del pozo obtenida con la herramienta FMI, se observa: intercalación de arcillas y en la parte superior se ven clastos.

  9. Uso de imágenes FMI para determinar la dirección de esfuerzos y para ayudar a explicar las respuestas de los registros

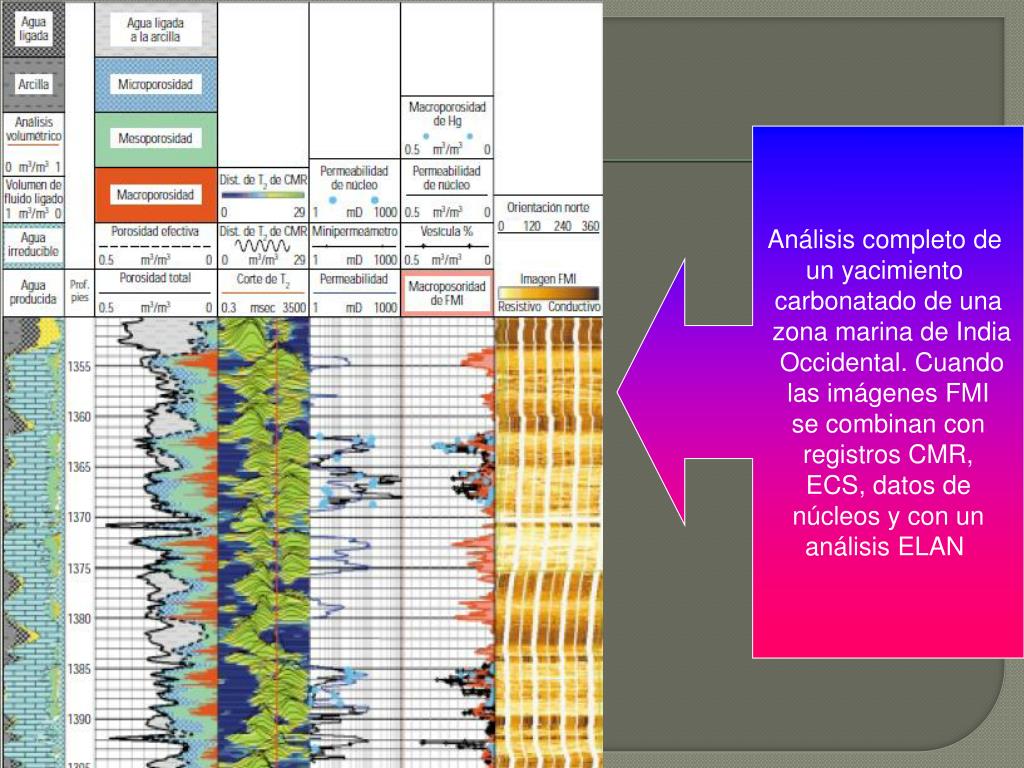

  10. Análisis completo de un yacimiento carbonatado de una zona marina de India Occidental. Cuando las imágenes FMI se combinan con registros CMR, ECS, datos de núcleos y con un análisis ELAN

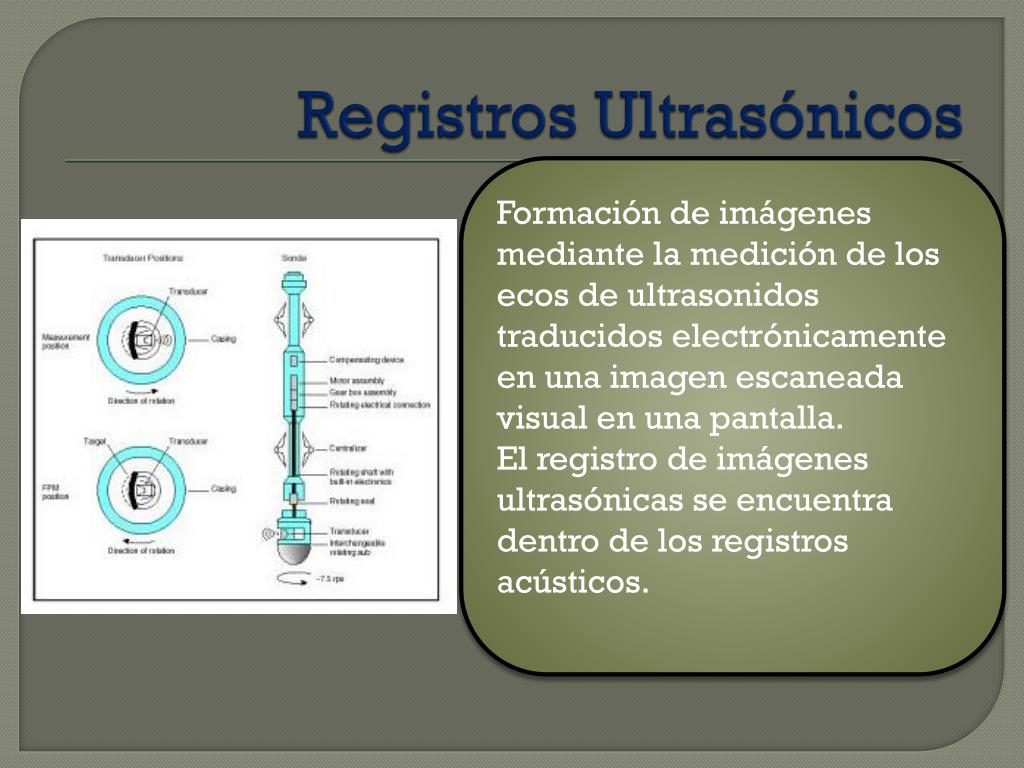

  11. Registros Ultrasónicos Formación de imágenes mediante la medición de los ecos de ultrasonidos traducidos electrónicamente en una imagen escaneada visual en una pantalla. El registro de imágenes ultrasónicas se encuentra dentro de los registros acústicos.

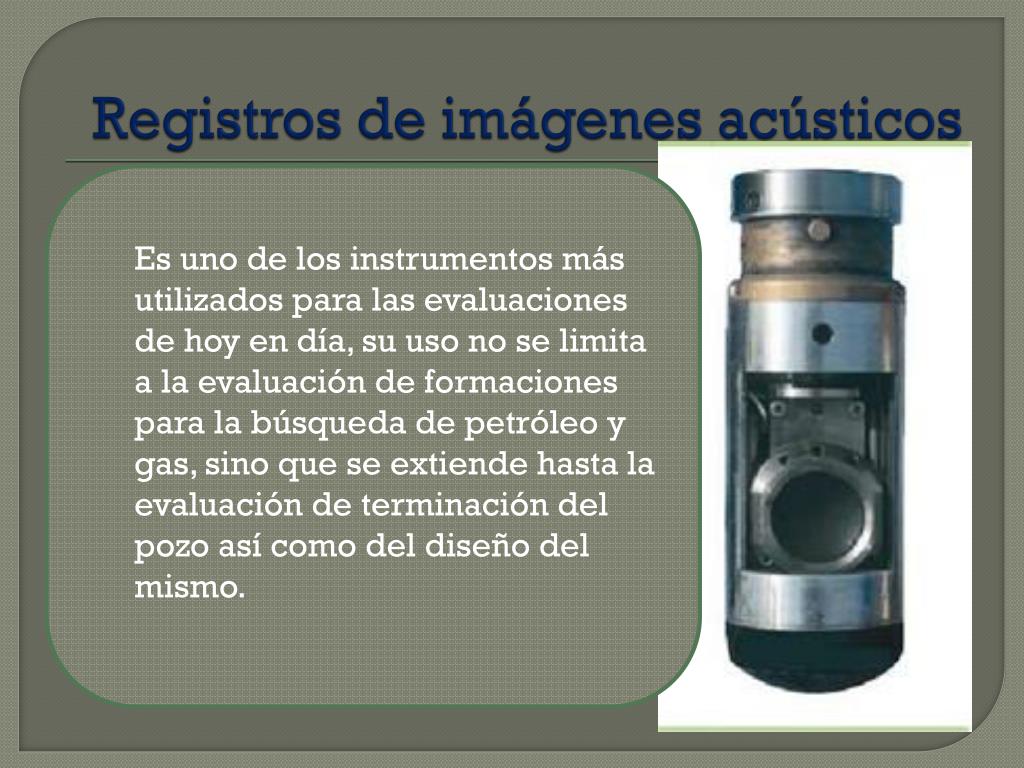

  12. Registros de imágenes acústicos • Es uno de los instrumentos más utilizados para las evaluaciones de hoy en día, su uso no se limita a la evaluación de formaciones para la búsqueda de petróleo y gas, sino que se extiende hasta la evaluación de terminación del pozo así como del diseño del mismo.

  13. Objetivo determinar las velocidades acústicas de las formaciones. Al poco tiempo se descubrió que las señales de velocidad podían usarse para determinar la porosidad de las formaciones.

  14. Principio El principio consiste en la propagación del sonido en un pozo que es un fenómeno complejo que está regido por la propiedades mecánicas de ambientes acústicos diferentes. El sonido emitido del transmisor choca contra las paredes del agujero. Esto establece ondas de compresión y de cizallamiento dentro de la formación, ondas de superficie a lo largo de la pared del agujero y ondas dirigidas dentro de la columna de fluido.

  15. presentación gráfica Consiste de tres bandas, leídas de izquierda a derecha: • 1ra, la del Gamma Ray. • 2da, una imagen de la amplitud de la onda acústica reflejada. • 3ra, una imagen del tiempo de viaje de la onda para regresar al receptor. Los contrastes en la amplitud acústica y el tiempo de viaje son convertidos en escalas de color.

  16. Durante el procesamiento de los registros acústicos de imagen se generan dos tipos de imágenes: • La amplitud acústica o reflectancia, es usada para la interpretación de características geológicas y del yacimiento. • El tiempo de viaje, es usado para establecer la morfología del pozo.

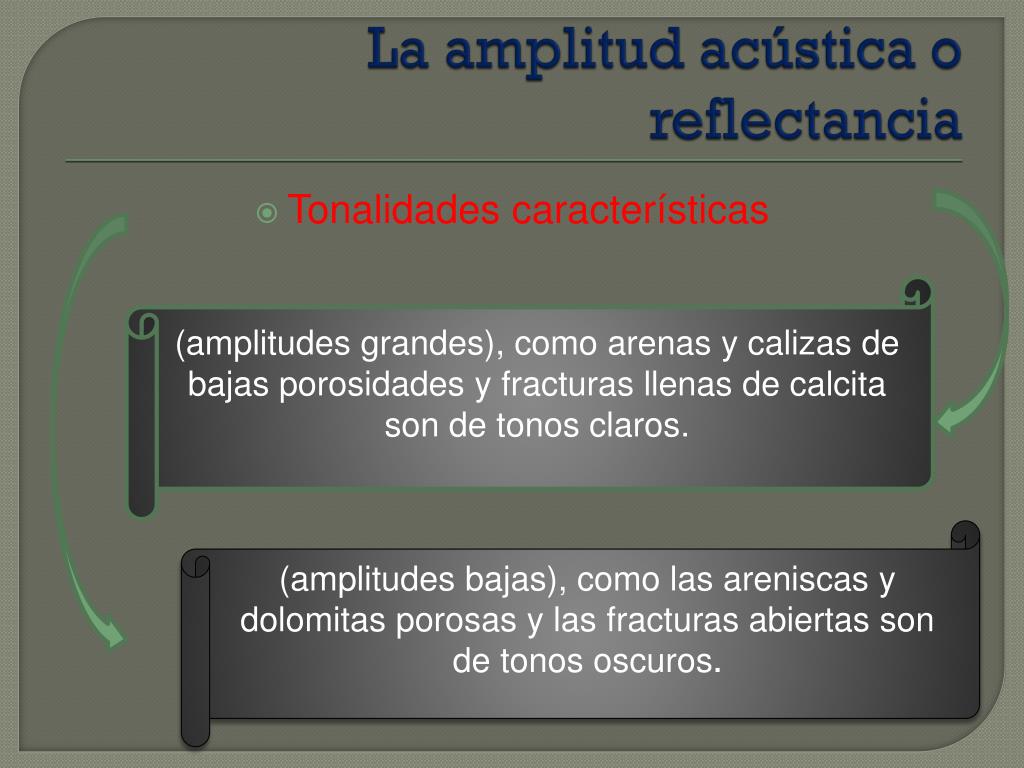

  17. La amplitud acústica o reflectancia • (amplitudes grandes), como arenas y calizas de bajas porosidades y fracturas llenas de calcita son de tonos claros. • (amplitudes bajas), como las areniscas y dolomitas porosas y las fracturas abiertas son de tonos oscuros. • Tonalidades características

  18. El tiempo de viaje Es usado como un caliper de 360° de cobertura y ayuda en la determinación de si las fracturas son abiertas, cerradas o parcialmente selladas. Colores claros indican tiempos de viaje más cortos, colores oscuros representan pérdidas de señal, frecuentemente asociados con ensanchamientos del hueco, lavados y fracturas abiertas.

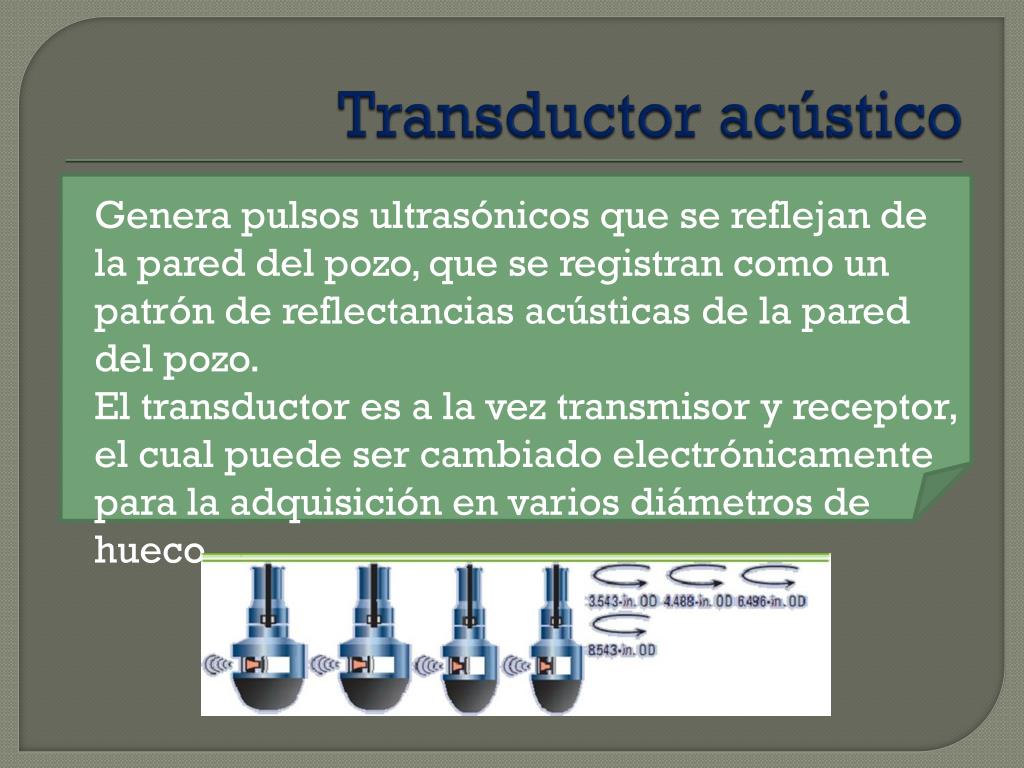

  19. Transductor acústico Genera pulsos ultrasónicos que se reflejan de la pared del pozo, que se registran como un patrón de reflectancias acústicas de la pared del pozo. El transductor es a la vez transmisor y receptor, el cual puede ser cambiado electrónicamente para la adquisición en varios diámetros de hueco.

  20. Aplicaciones de los registros acústicos - La caracterización de los sistemas de fracturas. - Orientación de los esfuerzos. - Estructura sedimentaria. - Facies sedimentarias.

  21. Conclusión Los registros acústicos de imagen proporcionan información de la pared del pozo y permiten la descripción de varias propiedades del yacimiento por medio de la identificación de características estratigráficas, intervalos de fractura, orientaciones de las mismas, cambios en la porosidad de la roca, litofacies, estratos delgados, análisis estructural, y orientación de esfuerzos locales en sitio.

  22. REGISTROS LATEROLOG DE LWD QUE ES Se basan en mediciones de baja frecuencia, del tipo de latero perfil que, en general, requieren un fluido de pozo conductivo

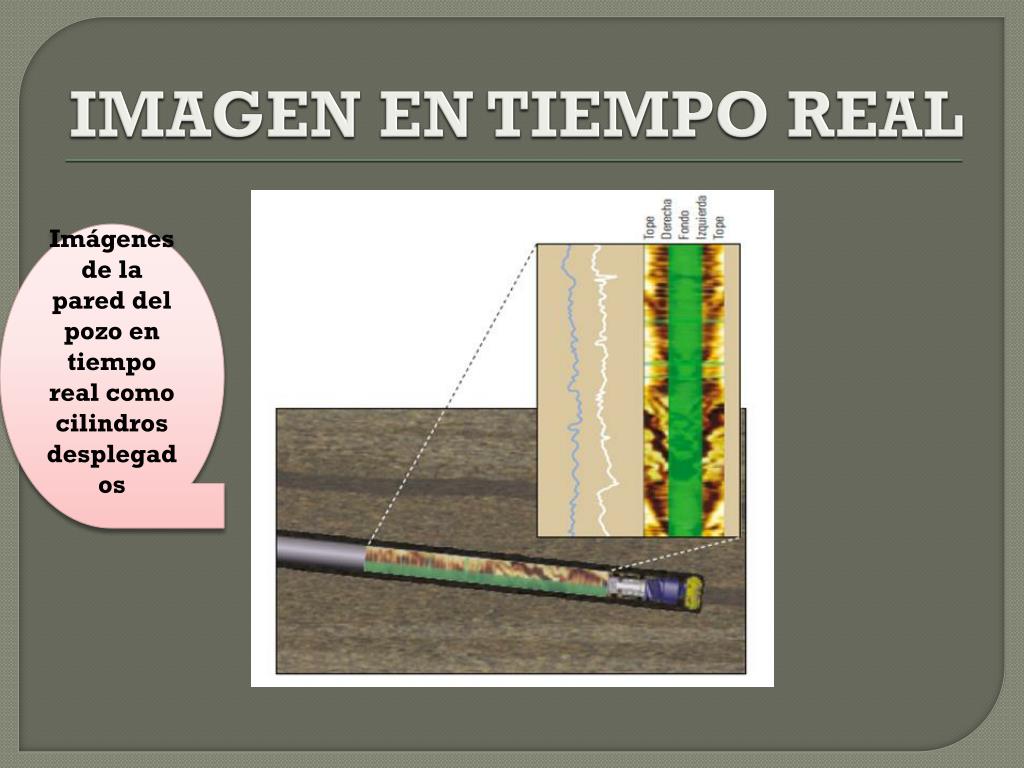

  23. IMAGEN EN TIEMPO REAL Imágenes de la pared del pozo en tiempo real como cilindros desplegados

  24. TIPOS DE HERRAMIENTAS LWD Proporcionan información inmediata a los perforadores APLICACIONES Se puede utilizar en lodos conductivos y no conductivos Mediciones más exactas en zonas de alta resistividad Con gran cantidad de almacenamiento de datos en el fondo del hueco (digital)

  25. COMPARACION Entre imágenes RAB e imágenes FMI

  26. RESISTIVIDAD LWD LITOLOGIA • Conductivo • No conductivo

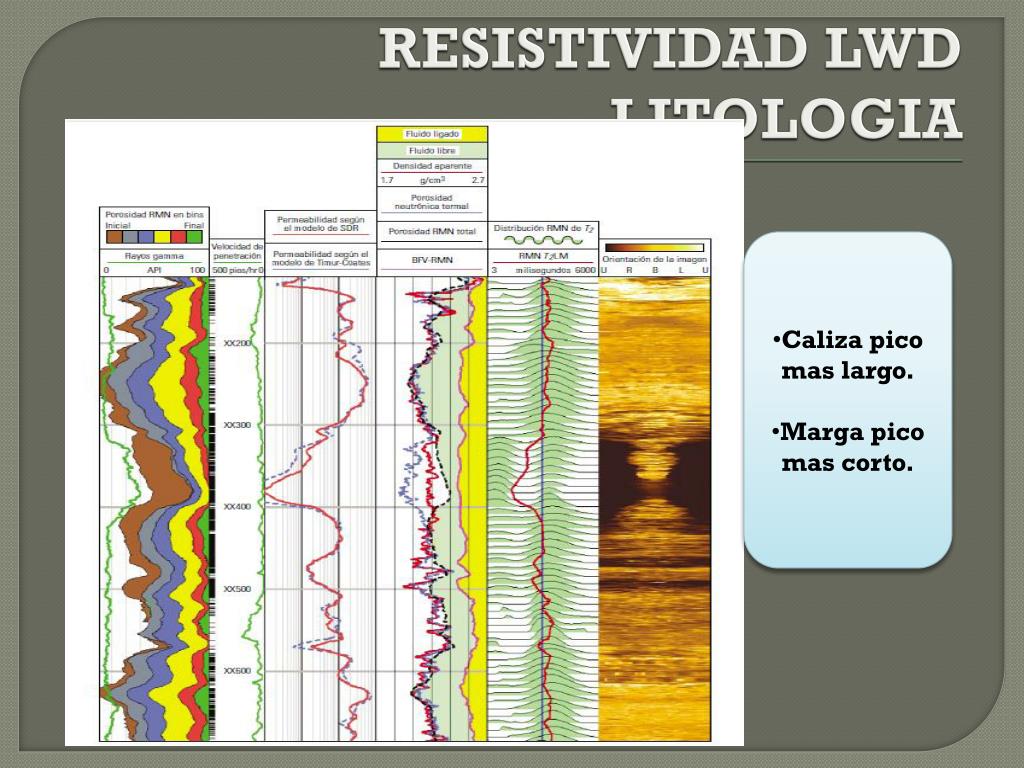

  27. RESISTIVIDAD LWD LITOLOGIA • Caliza pico mas largo. • Marga pico mas corto.

  28. REGISTROS GeoVISION La banda verde representa un intervalo donde no se genero imagen

  29. REGISTROS GeoVISION FRACTURAS

  30. COMPARACION DE HERRAMIENTAS

  31. OTROS TIPOS DE HERRAMIENTAS DE IMAGINES HERRAMIENTA OMRI • HERRAMIENTA OBMI

  32. Registro (OMRI)Oil Mud Reservoir Imager • Es un herramienta que hace la evaluación de formaciones en estratos delgados este registro se usa comúnmente en el juego de registros estándar, donde las imágenes eléctricas facilitan una caracterización más completa y evaluación de los estratos más delgados del pozo del yacimiento.

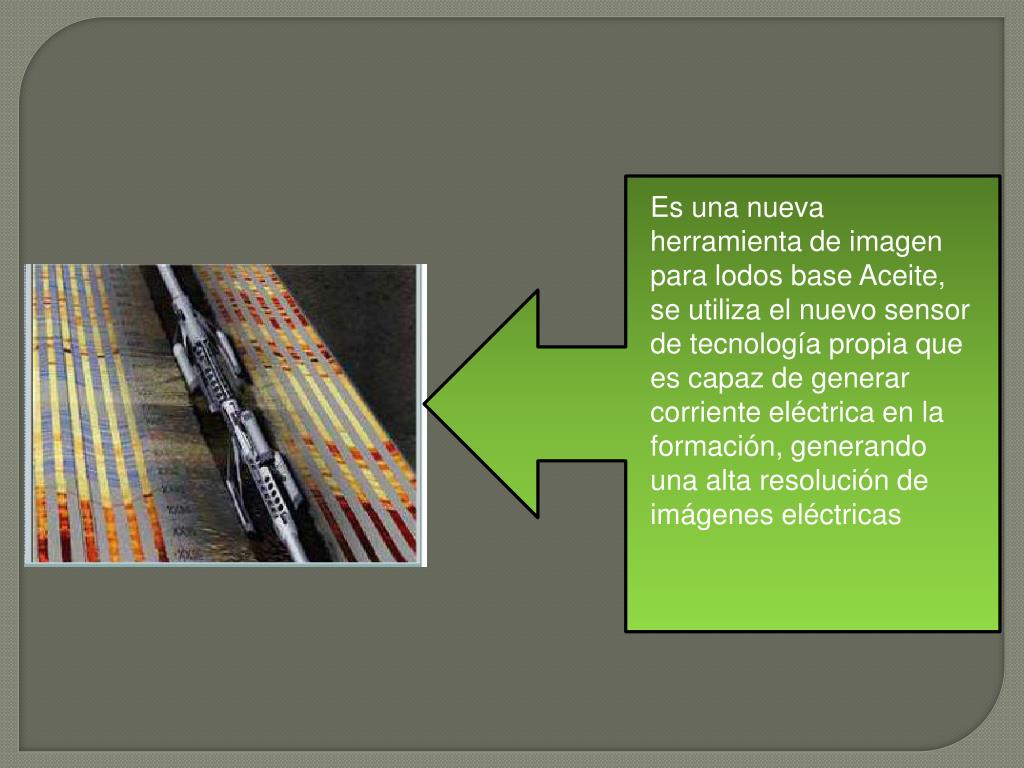

  33. Es una nueva herramienta de imagen para lodos base Aceite, se utiliza el nuevo sensor de tecnología propia que es capaz de generar corriente eléctrica en la formación, generando una alta resolución de imágenes eléctricas

  34. La herramienta no tiene ninguna dependencia con la conductividad del lodo y el sensor funciona en todos los tipos de sistemas de lodos base aceite, sintético o natural.

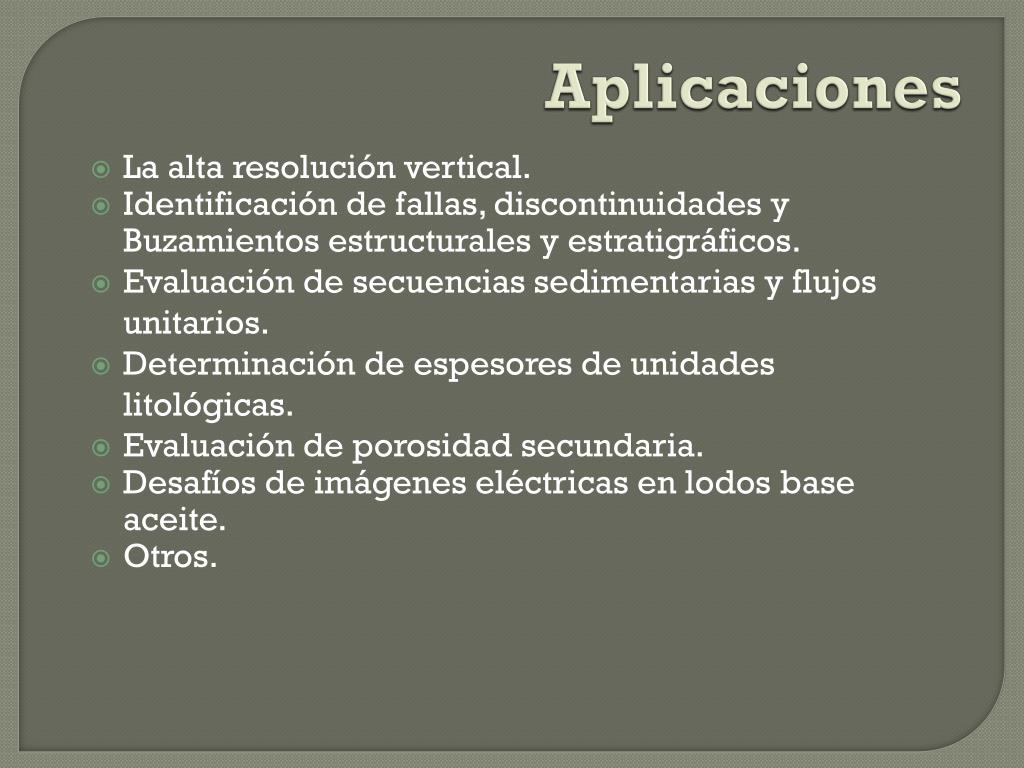

  35. Aplicaciones • La alta resolución vertical. • Identificación de fallas, discontinuidades y Buzamientos estructurales y estratigráficos. • Evaluación de secuencias sedimentarias y flujos unitarios. • Determinación de espesores de unidades litológicas. • Evaluación de porosidad secundaria. • Desafíos de imágenes eléctricas en lodos base aceite. • Otros.

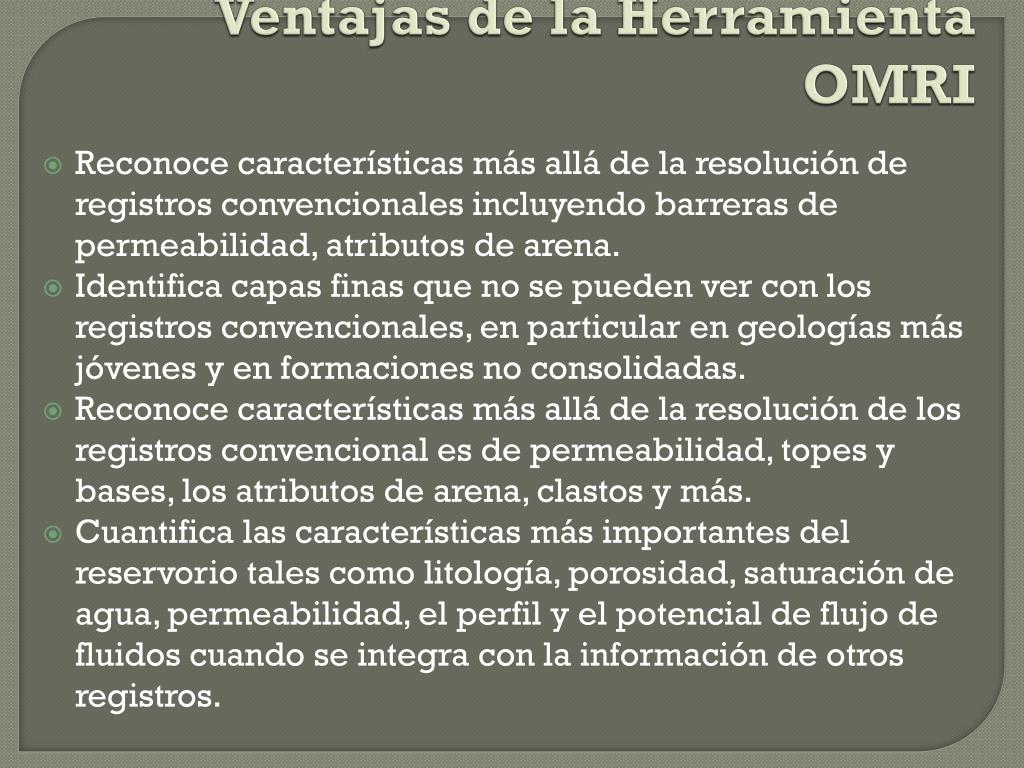

  36. Ventajas de la Herramienta OMRI • Reconoce características más allá de la resolución de registros convencionales incluyendo barreras de permeabilidad, atributos de arena. • Identifica capas finas que no se pueden ver con los registros convencionales, en particular en geologías más jóvenes y en formaciones no consolidadas. • Reconoce características más allá de la resolución de los registros convencional es de permeabilidad, topes y bases, los atributos de arena, clastos y más. • Cuantifica las características más importantes del reservorio tales como litología, porosidad, saturación de agua, permeabilidad, el perfil y el potencial de flujo de fluidos cuando se integra con la información de otros registros.

  37. Micro - Imagen (OBMI) Es una herramienta de micro inducción que trabaja en lodos base aceite, utilizando una fuente de corriente mucho más fuerte para permitir que la perforación sea más rápida y mejore la estabilidad del pozo, esta herramienta es más reciente en mundo petrolero

  38. Cada una de las cuatro almohadillas tiene grandes fuentes de corriente en la parte superior e inferior y dos filas de 5 botones cada uno en el centro, por lo tanto existen 20 curvas R.  • Generadas y utilizadas para la construcción de imagen haciendo posible los trabajos cuantitativos.

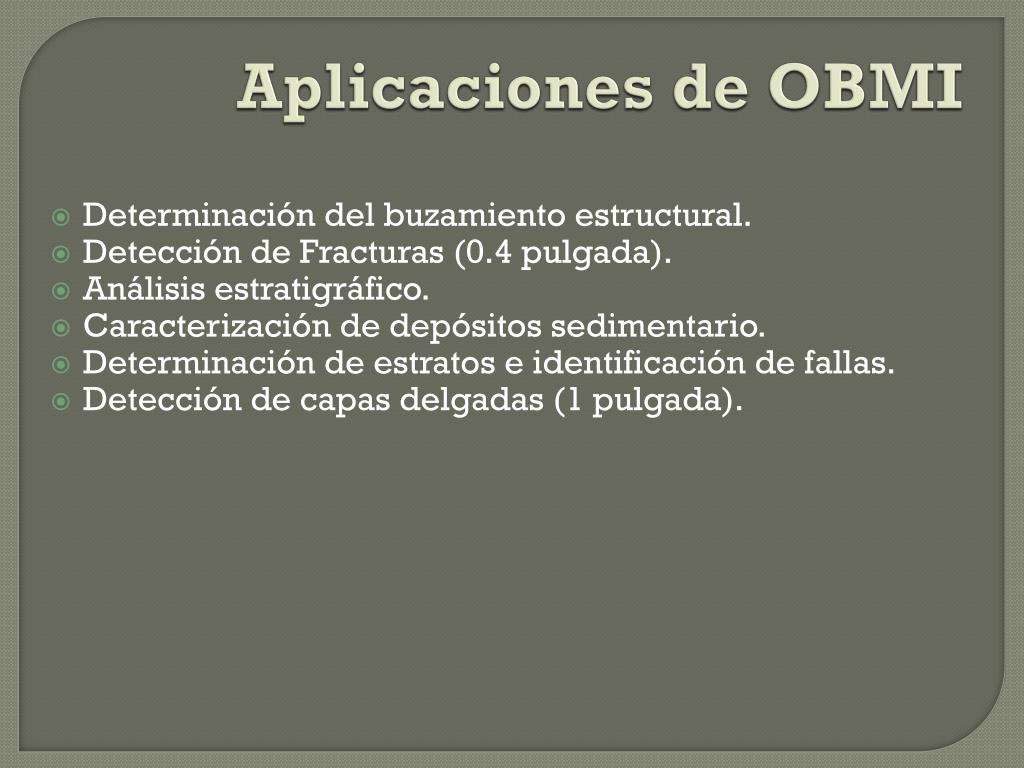

  39. Aplicaciones de OBMI • Determinación del buzamiento estructural. • Detección de Fracturas (0.4 pulgada). • Análisis estratigráfico. • Caracterización de depósitos sedimentario. • Determinación de estratos e identificación de fallas. • Detección de capas delgadas (1 pulgada).

  40. Principio de la Herramienta • Una vez "enfondo", los seis brazos del caliper son abiertos, los bloques son energizadas, y el registro es grabado hacia arriba entre 10 y 30 FPM dependiendo condiciones de la perforación • Los voltajes directamente delante de cada bloque, llegan aproximadamente tres pulgadas en la formación, son registrados en una serie de receptores. • Estos voltajes son sensibles a las resistencias y tienen una resolución vertical al orden de una pulgada • Estos voltajes son transformados en las curvas de micro resistividad que, a su vez, son procesadas en tiempo real para producir imágenes orientadas en color.

  41. Imágenes • El color o escalas de rango tonal se establecen en un valor máximo y mínimo para el intervalo completo, en este montaje pizarras y hidromorfos porosidad con baja resistividad, podría hacer de color marrón oscuro a negro en un extremo mientras que los de alta resistividad tales como rocas areniscas y carbonatos apretados, roca porosa y de hidrocarburos saturados, parece  brillante color amarillo a blanco, por el otro

  42. GRACIAS
