Personal Computer (PC) structura generală

1. Personal Computer (PC)structura generală prof.ing. Elena Coman Cluj-Napoca

2. CALCULATOR - Ansamblu de sisteme mecanice, electromagnetice și electronice care prelucrează datele introduse într-o formă prestabilită și furnizează rezultate (informaţii) într-o formă accesibilă utilizatorului sau ca semnale destinate acționării unor echipamente. • C. numeric = c. cu memorie ce prelucrează informația sub formă cuantificată și rezolvă problemele în conformitate cu anumiți algoritmi (c. digital sau c. electronic.) • C. analogic = c. fără memorie care operează date sub formă de cantități fizice continuu variabile, cum ar presiunea, temperatura, etc.)calculatoare care conduc procese industriale

3. Utilizarea calculatorului • Crearea/editare documente • Generare informații • Tipărire (pe suport/hârtie) • Prezentare (pe ecran) • Stocare date/informații • Stocare/căutare/exploatare • Documentare • Sintetizare cunoștințe • Prelucrare date • Modificare conținut/formă • Calcule tehnico-științifice • Analize/sinteze • Comunicații • Transmitere date/informații • Receptie date/informații • Publicare/disiminare informații

5. Structura unui calculator (Personal Computer) Un calculator este alcătuit din două componente: • Componenta hardware (componentafizică sau materială) – care reprezintă totalitatea componentelor fizice (mecanice, electrice, electronice), a tuturor dispozitivelor care compun calculatorul • Componenta software (componenta logică)–care reprezintă totalitatea instrucţiunilor, algoritmilor şi programelor utilizate de calculator: BIOS-ul, sistemul de operare, programe utilitare, programe de aplicaţii

6. Software-ul include: • Software-ul de sistem sau sistemul de operare(S.O.) –este componenta software care supraveghează şi coordoneză întreaga activitate a calculatorului, face legătură între partea hardware şi restul aplicaţiilor, administrează resursele calculatorului şi asigură comunicarea utilizatorului cu calculatorul • Aplicaţii software – sunt programe care ajută utilizatorul să rezolve probleme din diverse domenii

7. Arhitectura unui calculator (PC) Schema structurală a hardware-ului se datorează matematicianul John von Neumann(principiuelaborat în anul 1940)şi pune în evidenţă principalele elemente componente şi rolul lor în procesul de prelucrare a datelor. Unitatea de memorie (U.M.) Unitate Aritmetico-Logică (U.A.L.) INTERFAŢĂ Sisteme de intrare(S.I.)/ ieşire(O) Unitate Comandă şi Control (U.C.C.) Unitate Centrală de Prelucrare (U.C.P.) reprezintă flux de informaţii (date,rezultate) reprezintă flux comenzi

8. Arhitectura unui calculator (PC) În concluzie: calculatorul este format din elemente independente, cu rol bine precizat, care se interconectează între ele şi îi determină aspectul modular. • modulul principal (sau central) care include U.C.P., U.M., sursa de alimentare şi o parte din S.I./O. este închis într-o carcasă paralelipipedică şi se numeşte Unitate Centrală (U.C.) • mai multe module auxiliare care aparţin de S.I./O. şi care sunt conectate prin cabluri şi mufe la modulul principal (tastatură, monitor, mouse, imprimantă, etc.)

11. Calculatoarele electronice au următoarea structură standard de componente hardware: • Placa de bază- asigură traseele informaţionale pe care circulă biţii de informaţie • Unitatea de comandă şi control - prelucreză instrucţiunile programului care se află în curs de execuţie; are şi rolul de a comanda şi sincroniza funcţionarea componentelor unităţii centrale dirijând schimburile din calculator • Unitatea aritmetico-logic –componenta procesorului capabilă să prelucreze informaţia prin calcule matematice şi operaţii logice pe care le execută • Memoria internă – stochează informaţiile cu care lucrează procesorul • Memoria externă – stochează informaţiile cu care lucrează calculatorul pe medii de stocare externe (hard-disk, floppy disk, cd-rom, etc.) • Echipamente periferice sau sisteme de intrare/ieşire – asigură funcţiile de comunicare cu utilizatorul la ieşirea şi la intrarea datelor în sistem • Magistrale de comunicaţie(BUS) – asigură legatura dintre diferitele componente ale sistemului • Carcasa şi sursa de alimentare – cutia în care se montează componentele şi sursa de alimentare care asigura tensiunile continue de 5V, 12V, necesare bunei funcţionări a calculatorului

12. Unitatea centrală a unui calculator este alcătuită din: • Procesor • Memorie internă:RAM şi ROM • Placa de bază • Placa video • Placa de sunet • Placa de reţea • Harddisk • Sursa de alimentare Periferice

13. Procesorul : • Se mai numeşte şi Unitatea Centrală de Prelucrare (UCP). • realizează calcule aritmetice şi operaţii logice • controlează celelalte componente ale calculatorului • Procesorul are propria sa memorie numită memorie cache. • Viteza unui procesor reprezintă numărul de instrucţiuni care pot fi executate într-o unitate de timp. Se măsoară în MegaHertzi sau GigaHertzi. • Procesorul se montează pe placa de bază BACK

14. Memoria Internă Memoria RAM şi ROM • Memoria ROM(read only memory) conţine informaţii necesare funcţionării calculatorului. Este o memorie nevolatilă. • Memoria RAM(random access memory) este o memorie volatilă. În ea se încarcă sistemul de operare şi programele folosite în timpul unei sesiuni de lucru. Această memorie poate fi scrisă cât şi citită. • Unitatea de măsură a memoriei este byte-ul(octetul) care este format din 8 biţi. Multiplii sunt : • 1 Kilobyte-ul (KB) = 1024 byte=210 byte • 1 Megabyte-ul (MB) = 1024 KB=210 KB • 1 Gigabyte-ul (GB) = 1024MB=210 MB • 1 Terabyte-ul(TB) = 1024GB =2 10 GB BACK

15. Placa de bază • Placa de bază este placa principală a unui calculator, pe care se află circuite, conectori pentru plăci adiţionale, procesorul, BIOS-ul (Basic Input/Output System), memoria, interfaţa cu dispozitivele de stocare de date, porturile (paralel, serial), slot-urile pentru plăcile de extensie, controlerele pentru periferice (monitor, tastatură, unitatea de disc). Toate aceste cipuri de pe placa de bază poartă numele colectiv de cipset-uri. BACK

16. Placa de bază

17. Placa video Caracteristicile plăcii video: • calitatea afişării, dată de rezoluţie şi rata de reîmprospatare (refresh) a imaginii. Rezoluţia determină fineţea detaliilor şi numărul de culori şi nuanţe care pot fi afişate. Rata de reîmprospatare este importantă pentru sănătatea ochilor utilizatorului. Se consideră că minimul acceptabil este de 70Hz, optimul fiind la o valoare mai mare sau egală cu 85Hz. • calitatea generării imaginii (viteza de prelucrare a informaţiei grafice bi sau tridimensionale şi calitatea detaliilor). BACK

18. Placa de sunet Placa de sunet este componenta răspunzătoare de toate sunetele pe care le scoate calculatorul (avertizări, muzică, recunoaştere vocală). Ea poate îndeplini şi roluri precum: amplificator audio (de putere mică) sau corector de sunet prin elemente de filtrare. Pe placa de sunet se află conectori pentru una sau mai multe intrări şi ieşiri audio şi diferite prize de conectare cu alte echipamente. BACK

19. Placa de reţea Scopul plăcii de reţea este de a realiza conexiunea dintre un calculator şi o reţea locală la care acesta este conectat. BACK

20. Memoria Externă HARD DISK-ul Un Hard-DiskDevice este format din mai multe discuri rotunde, numite platane. Ele sunt realizate din aliaj de Al, acoperit cu material fero-magnetic. Fiecare platan e prevăzut cu două capete de citire/scriere, câte unul pe fiecare faţă. Fiecare disc are acelaşi număr de piste şi acelaşi număr de sectoare pe pistă. Caracteristici: • capacitatea de stocare (cantitatea de date ce poate fi memorată) măsurată în GB, TB • viteza de rotaţie a platanelor (cu cât această viteză este mai mare cu atât citirea şi scrierea datelor se face mai rapid) care se măsoară în rotaţii pe minut (rpm) • timpul mediu de acces- reprezintă o medie a timpilor scurși din momentul emiterii comenzii de r/w până la confirmarea încheierii operațiunii (12-13ms) • rata medie de transfer - cuantumul informațiilor r/w în timp de 1 secundă (<3000MB/s) BACK

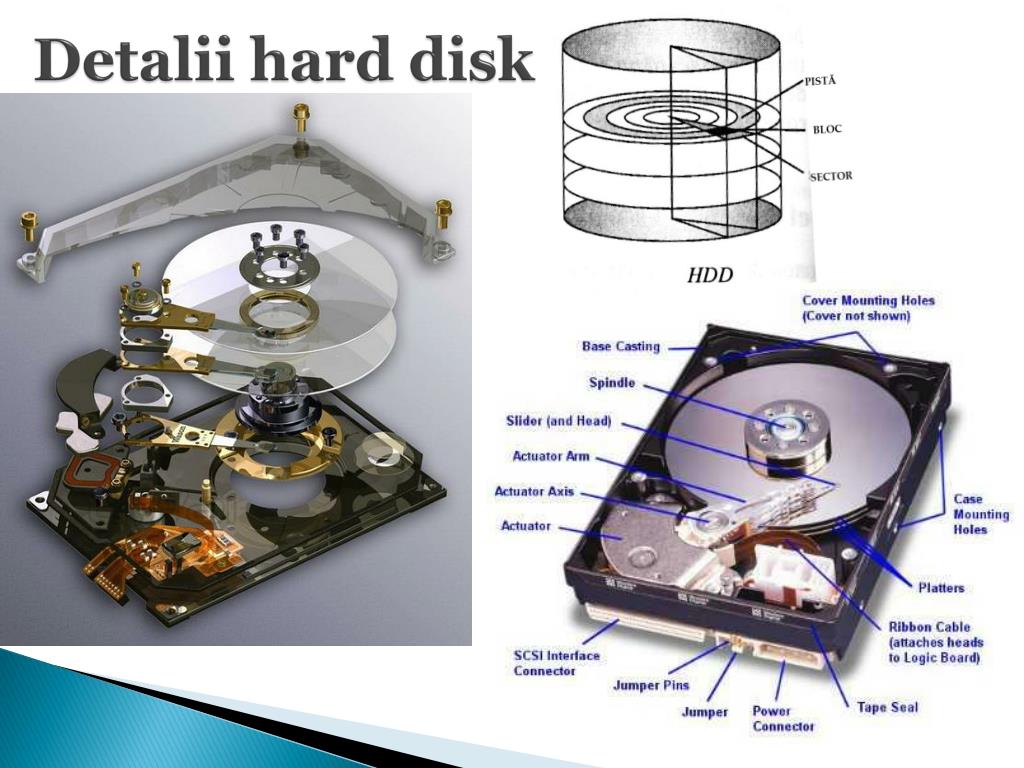

21. Detalii hard disk

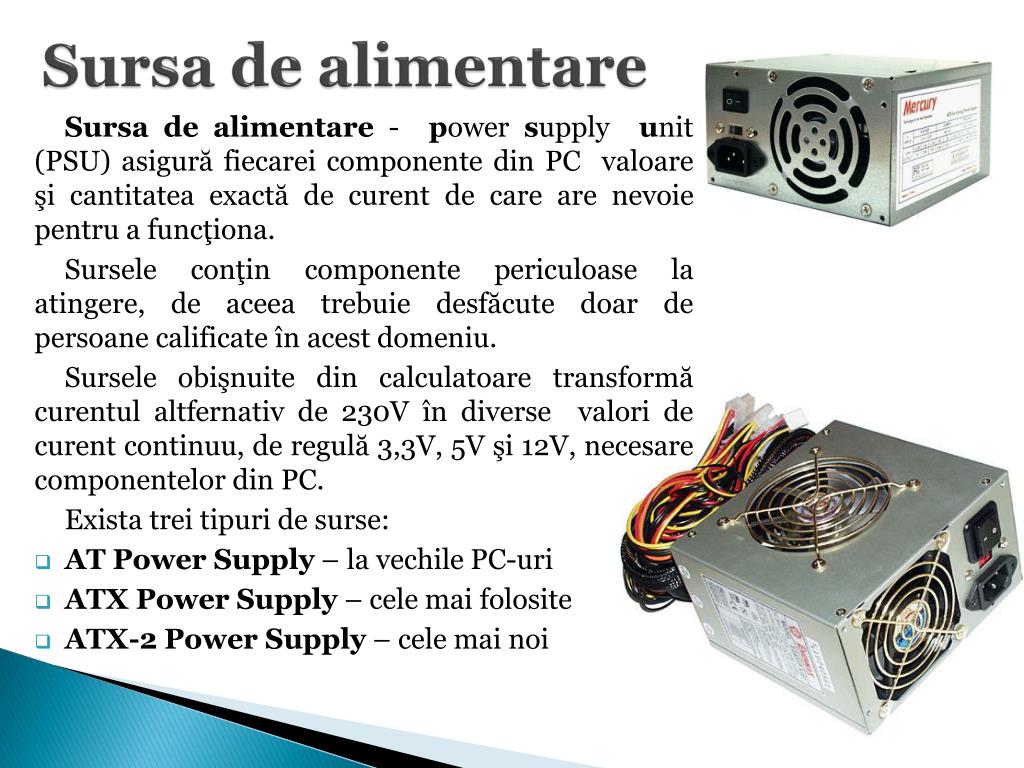

22. Sursa de alimentare Sursa de alimentare - power supply unit (PSU) asigură fiecarei componente din PC valoare şi cantitatea exactă de curent de care are nevoie pentru a funcţiona. Sursele conţin componente periculoase la atingere, de aceea trebuie desfăcute doar de persoane calificate în acest domeniu. Sursele obişnuite din calculatoare transformă curentul altfernativ de 230V în diverse valori de curent continuu, de regulă 3,3V, 5V şi 12V, necesare componentelor din PC. Exista trei tipuri de surse: • AT Power Supply – la vechile PC-uri • ATX Power Supply – cele mai folosite • ATX-2 Power Supply – cele mai noi

23. Dispozitive de memorie externă Hard disk Floppy disk CD-ROM, CD-writer DVD-ROM, DVD-writer Memorie flash Card memory

25. Dispozitivele periferice de intrare asigură interfaţa cu utilizatorul şi ajută la introducerea informaţiilor şi datelor în sistem

26. Dispozitivele periferice de ieşire asigurăinterfaţa cu utilizatorul şi ajută la extragerea datelor şi rezultatelor din sistem

27. Dispozitivele periferice mixte asigurăinterfaţa cu utilizatorul şi ajută atât la introducerea datelor cât şi la extragerea rezultatelor din sistem

28. Succesîn utilizarea optimă a COMPUTERELOR!
