  1. Transduserdan SensorSensorJarak KurniawanTeguhMartono SistemKomputer UNDIP

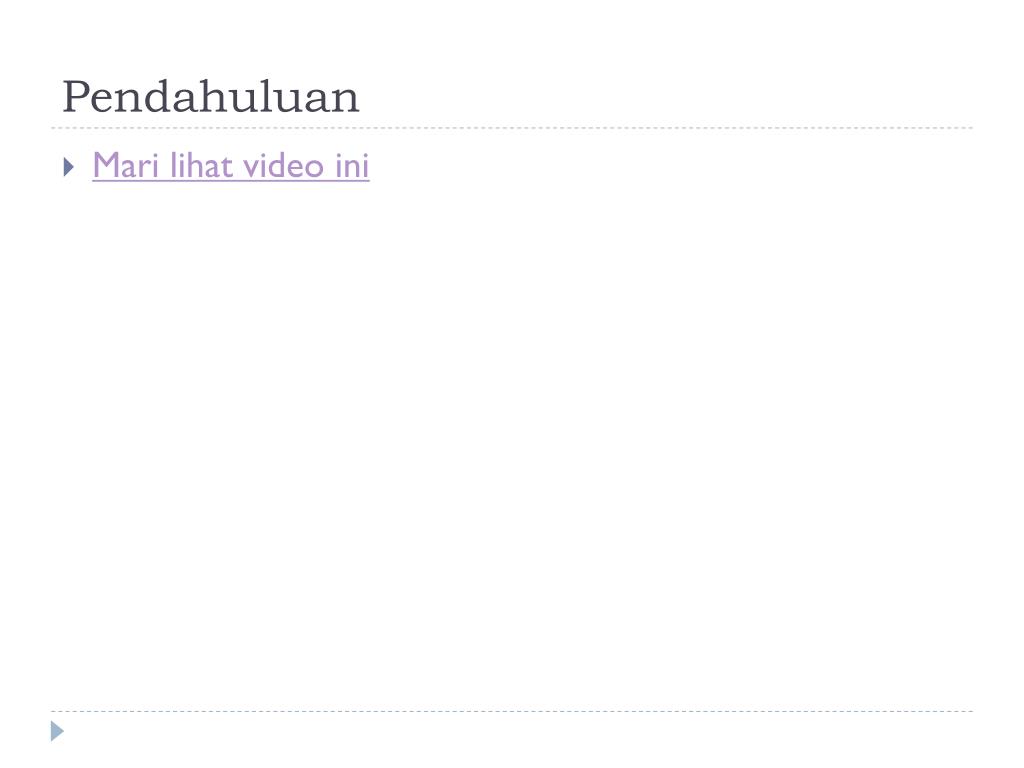

  2. Pendahuluan • Mari lihat video ini

  3. Sensor Jarak • Sensor jarak (proximity sensor) merupakankomponenuntukmendeteksikeberadaansuatuobjekbesertaperkiraanjaraknya. • Sensor jarakadalahperkakas yang tidakbersentuhandenganobjek yang berfungsiuntukmenyediakanperin­gatandinimengenaikeberadaanobjek di depannya.

  4. Jenis Sensor Jarak • Perkuliahan kali iniakanmembahasmengenaiduabuah sensor jarak, yaitu • Sensor jarak infra merahdan • Sensor jarakultrasonik

  5. Sensor Jarak Infra Merah • Sharp GP2D12 • Sensor initermasukpada sensor jarakkategorioptik

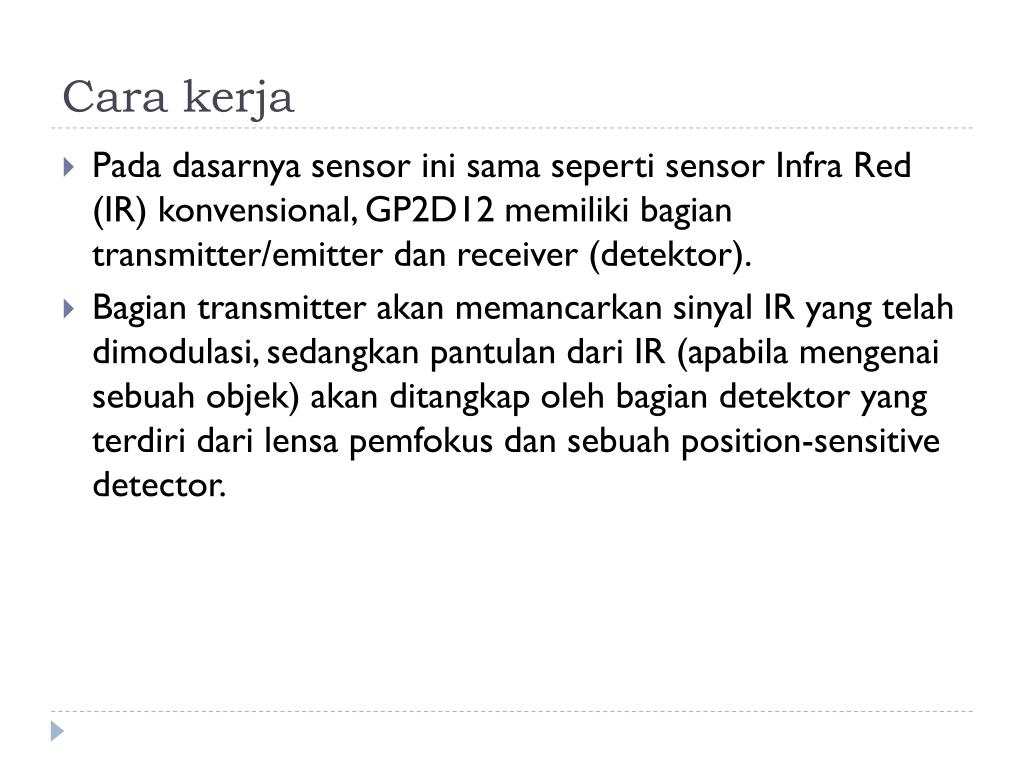

  6. Cara kerja • Padadasarnya sensor inisamaseperti sensor Infra Red (IR) konvensional, GP2D12 memilikibagian transmitter/emitter dan receiver (detektor). • Bagiantransmitter akanmemancarkansinyal IR yang telahdimodulasi, sedangkanpantulandari IR (apabilamengenaisebuahobjek) akanditangkapolehbagiandetektor yang terdiridarilensapemfokusdansebuah position-sensitive detector.

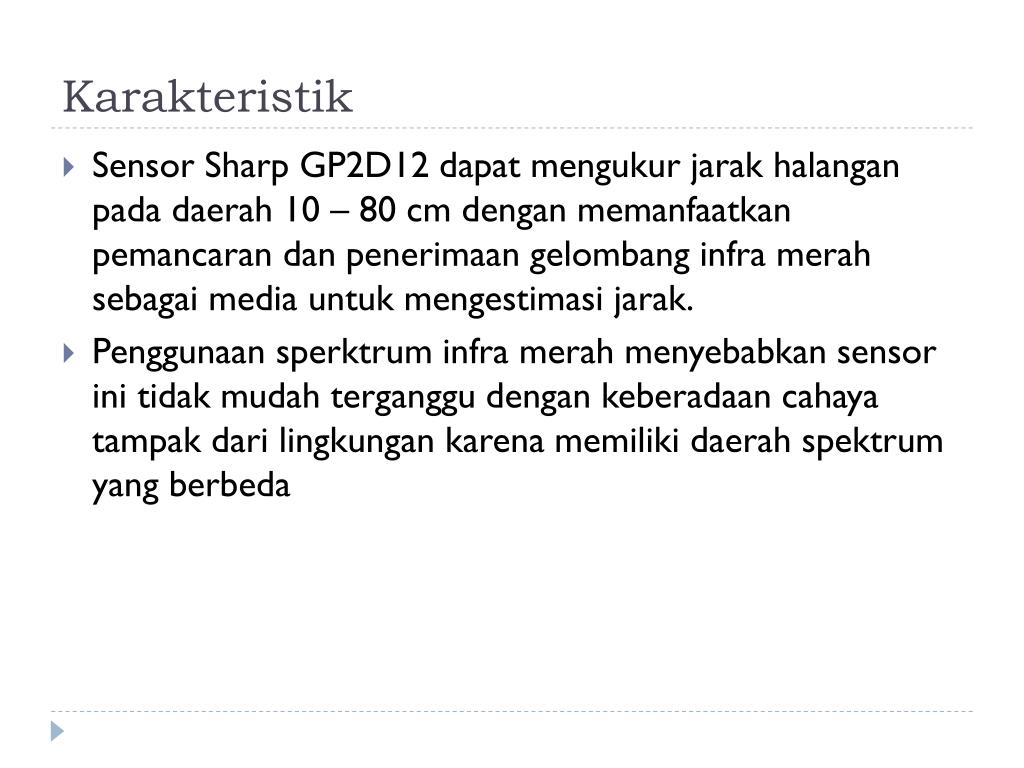

  7. Karakteristik • Sensor Sharp GP2D12 dapatmengukurjarakhalanganpadadaerah 10 – 80 cm denganmemanfaatkanpemancarandanpenerimaangelombang infra merahsebagai media untukmengestimasijarak. • Penggunaansperktrum infra merahmenyebabkan sensor initidakmudahterganggudengankeberadaancahayatampakdarilingkun­gankarenamemilikidaerahspektrum yang berbeda

  8. Cara kerja • Untukmenghitungjarakobjekpadawilayahpandangnya, sensor inimenggunakanmetode triangulation dansebuah linear CCD array sebagai position-sensitive detector : • Emitter memancarkansinyal IR yang telahdimodulasikearahtarget • Sinariniberjalansepanjangsudutpandangnyadanakandipantulkanolehobjek yang menghalanginya • Jikatidakmengenaiobjek, IR tidakakandipantulkankembalidan sensor mendeteksiketidakberadaanobjek • Pantulan IR akanditerimaolehlensapadadetektordandifokuskanke linear CCD array • Detektorakanmendeteksisudutdatang IR hasilpantulansebagai parameter jarak. • Perbedaansudutsinardatang yang diterimaolehdetektorsinar IR inikemudianakandiproyeksikanolehlensapadabagiantertentudari CCD array sesuaisudutdatangdari IR

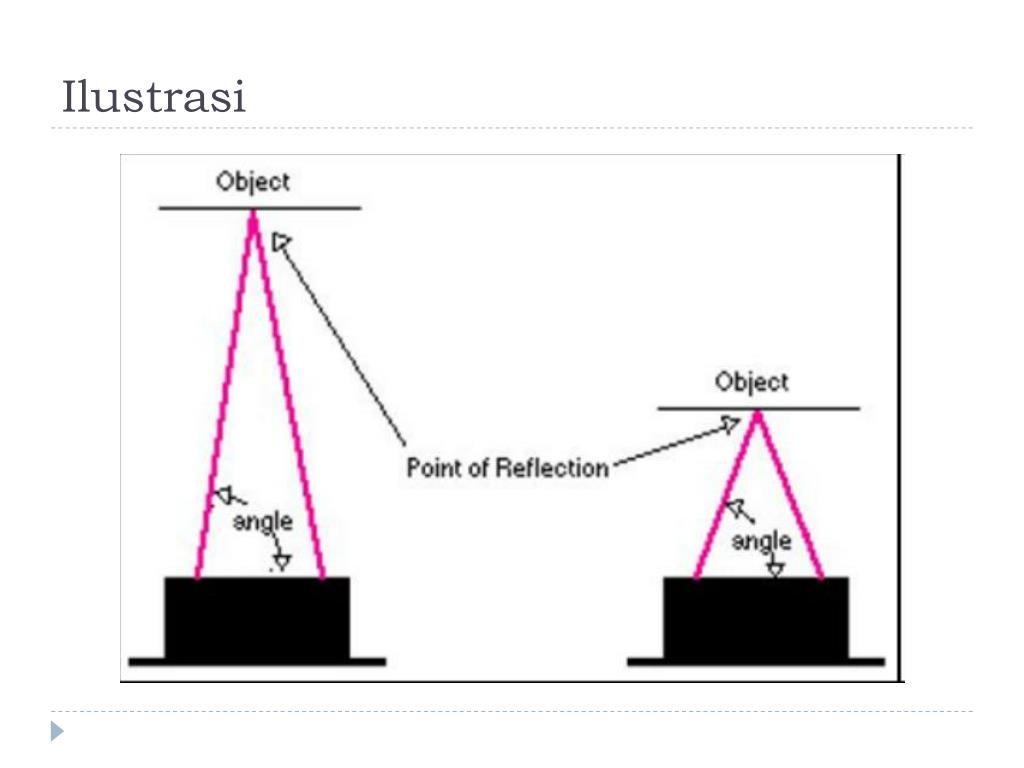

  9. Ilustrasi

  10. Sensor JarakUltrasonik • R93-SRF08 • Dalampendeteksianjaraknya sensor inimenggunakangelombangultrasonik yang dihasilkanoleh sensor ini.

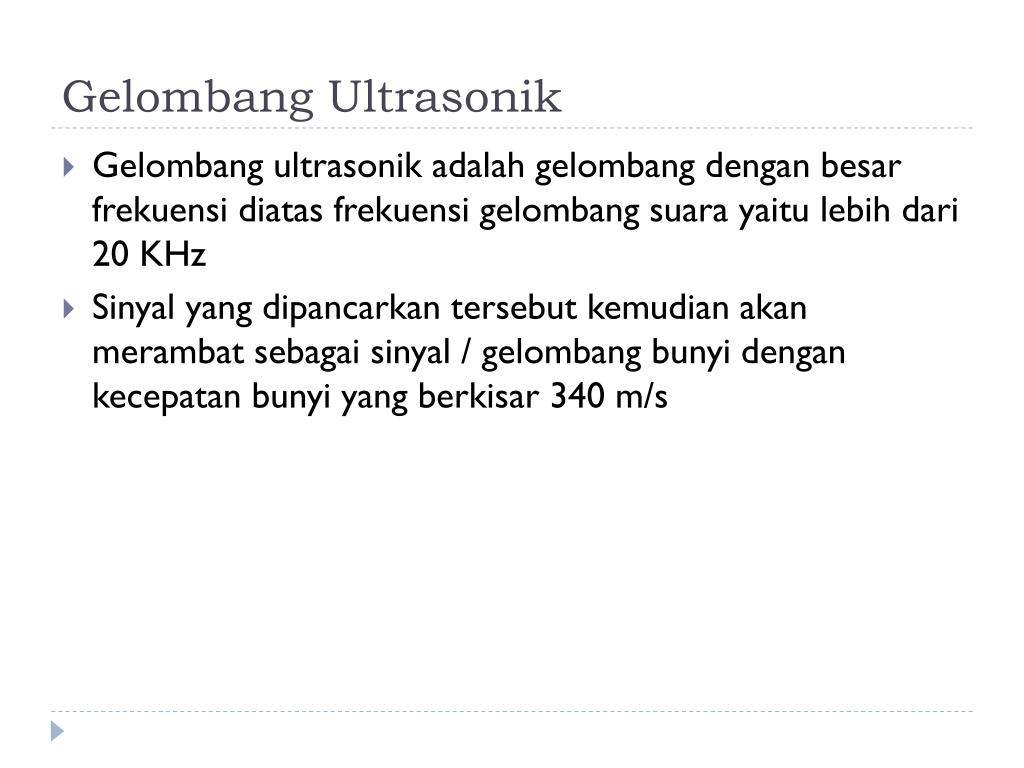

  11. GelombangUltrasonik • Gelombangultrasonikadalahgelombangdenganbesarfrekuensidiatasfrekuensigelombangsuarayaitulebihdari20 KHz • Sinyal yang dipancarkantersebutkemudianakanmerambatsebagaisinyal / gelombangbunyidengankecepatanbunyi yang berkisar 340 m/s

  12. Cara kerja • Sensor inimenggunakanprinsip time of flight, artinya sensor tersebutakanmengukurwaktusemenjaksuaradipancarkanhinggaterdengarsuarapantulnya.

  13. Bagian Sensor Ultrasonik • Sensor jarakinimemilikiduabuahbagian, yaitutransmitterpadasisikirimdanreceiverpadasisiterima. • Prinsipkerjanyaadalahgelombangultrasonikakandipancarkanolehtransmitter selamaperiodewaktutertentu yang kemudiangelombangultrasoniktersebutakanditerimaolehreceiver

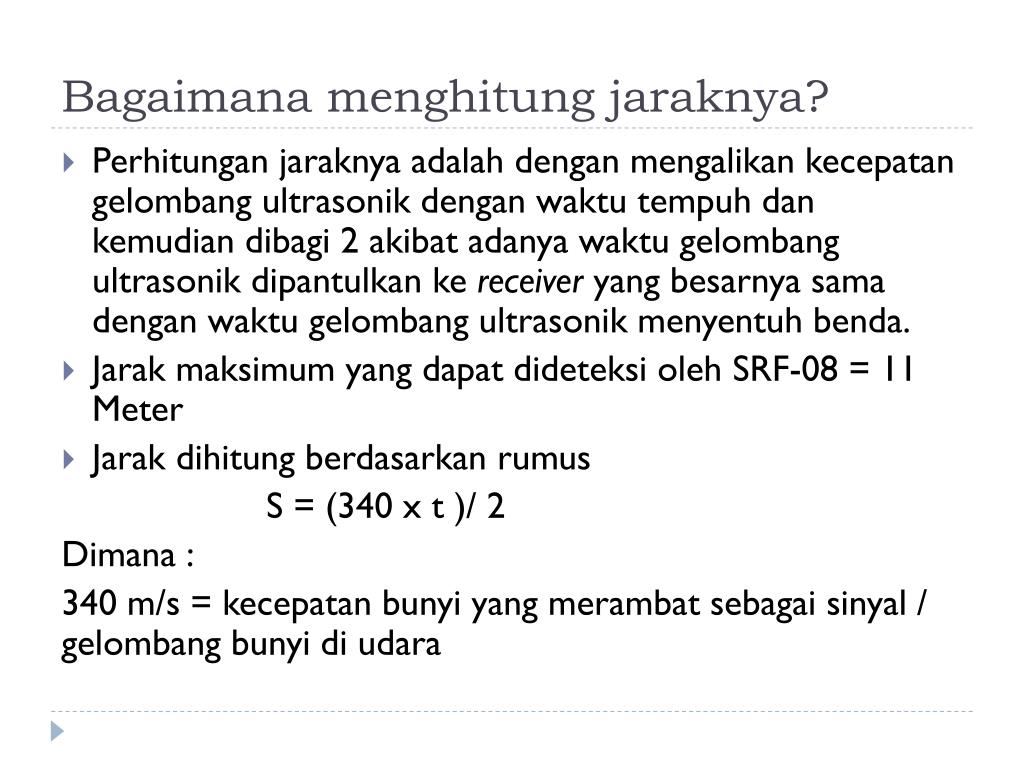

  14. Bagaimanamenghitungjaraknya? • Perhitunganjaraknyaadalahdenganmengalikankecepatangelombangultrasonikdenganwaktutempuhdankemudiandibagi 2 akibatadanyawaktugelombangultrasonikdipantulkankereceiver yang besarnyasamadenganwaktugelombangultrasonikmenyentuhbenda. • Jarak maksimum yang dapat dideteksi oleh SRF-08 = 11 Meter • Jarakdihitungberdasarkanrumus S = (340 x t )/ 2 Dimana : 340 m/s = kecepatanbunyi yang merambatsebagaisinyal / gelombangbunyi di udara

  15. Implementasi sensor ultrasonik

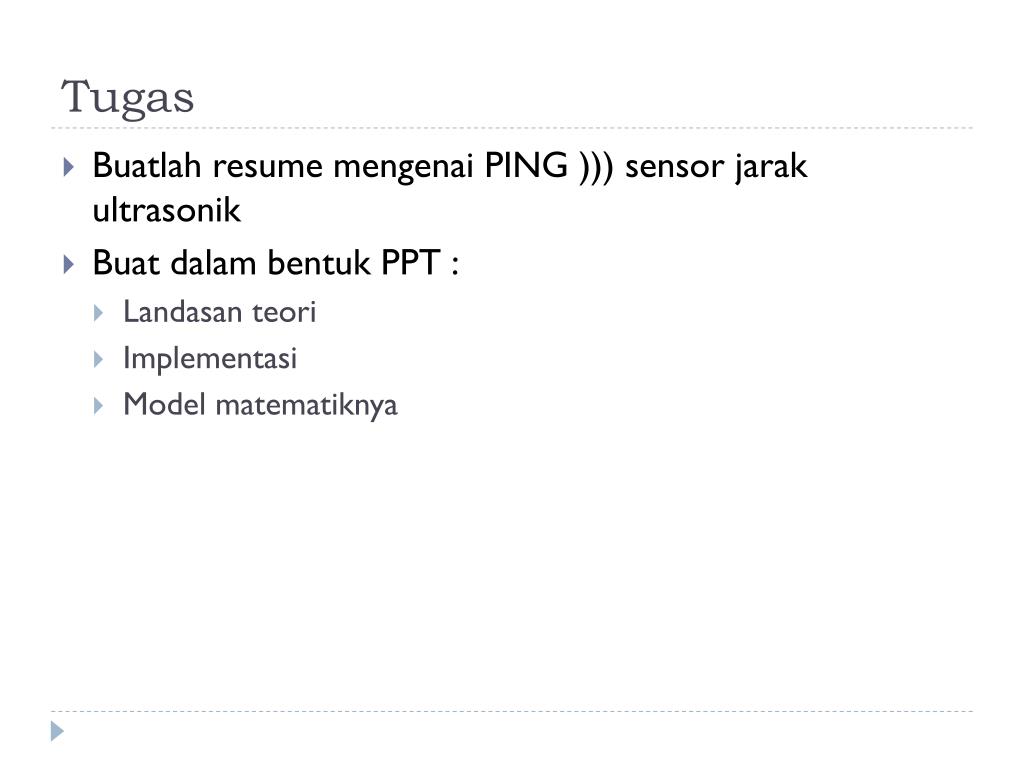

  16. Tugas • Buatlah resume mengenaiPING ))) sensor jarakultrasonik • Buatdalambentuk PPT : • Landasanteori • Implementasi • Model matematiknya
