m a r m o r o c. Балканрок ООД е официален представител и вносител за България на Шведска вентилируема окачена фасадна система m armoroc . Окачената вентилируема фасада – едно съвременно решение и популярна технология за външна облицовка на сградите.
E N D
m a r m o r o c • Балканрок ООД е официален представител и вносител за България на Шведска вентилируема окачена фасадна система marmoroc. • Окачената вентилируема фасада – едно съвременно решение и популярна технология за външна облицовка на сградите. • Вентилируемата, или както още я наричат окачена фасада е система, състояща се от облицовка, топлоизолация и метална подконструкция. • Вентилируемата фасадна система създава условия за естествена вентилация посредством технологичното разстояние оставено между топлоизолацията и облицовката, което обезпечава свободното движение на въздушния поток. • Естественото движение на въздуха в пространството намаляват драстично влагата в стените елеминирайки проблема с конденза. Този въздушен промеждутък снижава загубите на топлина, явявайки се в ролята на температурен буфер. • Вентилируемата фасадна системаmarmorocе добре изпитана шведска строителна технология с повече от 35 годишна история, която и днес продължава да се използва в различни страни по света.
m a r m o r o c Основните предимства на вентилируемата фасада са: • Термоизолация – естествената вентилация обезпечава термоизолиращите функции на структурната вентилируема фасада. Това е естествена защита от пренагряване на сградата. • Пароизолация – остатъчната строителна влага натрупана в стените на сградата се отвежда чрез принципа на естествената вентилация. Топлоизолацията на стената се подобрява в значителна степен и така се постига желаният температурен режим вътре в сградата. • Защита от външни атмосферни условия – носещата конструкция на вентилируемата фасада и монтажа на външната облицовка на сградата не позволяват достигането на влага до основната стена на сградата при дъждовно време. Попадналата на повърхността на фасадата влага се оцежда с дренаж и не се достига до контакт с основните стени, носещи фасадата.
m a r m o r o c Основните предимства на вентилируемата фасада са: • Термични деформации – Специално разработената монтажна схема на подконсрукцията при вентилируемите фасади, напълно позволява тя да поеме големите температурни амплитуди, като при това не се промянт качествата на външната облицовка. • Пожарозащита – Вентилируемата фасада включва в състава си материали и изделия, отнесени към категорията на трудно горими или негорими възпрепятсващи разпространението на огъня. • Звукоизолация – Благодарение на многослойната си конструкция, вентилируемата фасада осигурява намалено проникване на звуков поток в сградата. • Декоративност – Вентилируемата фасада може да бъде монтирана на носещи стени с ниска степен на окончателна подготовка. Скриват се външните дефекти на стените на сградата, а ефектната външна облицовка на системата marmoroc благоприятства създаването на приятна за обитаване среда.
m a r m o r o c От какво се състои системата marmoroc? Вентилируемата фасадна система marmorocсе състои от защитен екран, носеща подконструкция (конзоли, хоризонтални профили и вертикални профили), топлоизолационен материал, ветровлагозащитна мембрана и крепежни елементи. Главната особеност на системата се явява наличието на въздушна междина между топлоизолацията и защитния екран Камък "Марморок" – защитен екран на системата Материал: мраморно брашно, бял цимент, цветен пигмент, хидроизолационни систавки. Структурна повърхност: гладка или грапава. Размери: 600х105х25 или 300х105х25; Конзола монтажна - елемент от носещата конструкция на системата Материал: валцована стомана с дебелина не по-голяма от 1,55 мм с поцинковано покритие; Размери: 50х145х55, 100х145х55 Хоризонтален направляващ профил - елемент от носещата конструкция на системата Материал: валцована стомана с дебелина 0,8-1,0 мм с поцинковано покритие; Размери: Z-образно профилно изделие с дължина 3,6 м;
m a r m o r o c Вертикален направляващ профил - елемент от носещата конструкция на системата Материал: валцована стомана с дебелина 0,55-0,7 мм с поцинковано покритие; Размери: Коритообразно профилно изделие с дължина 3,0 м; Топлоизолационен материал – стъклена (каменна) вата "Isover FDPL" Материал: фасадни плочи със стабилна форма, подходящи за топлоизолация на вентилирани фасади Размери: височина 600 мм, дебелина 50, 60, 70, 80 мм, ширина – взависимост от фирмата производител (1000 мм); Ветровлагозащитна мембрана - тип "Tyvek" Материал: високотехнологична ветровлагозащитна паропроницаема мембрана Размери: доставя се във вид на руло с ширина 1500 – 3000 мм, дължина до 100 м, дебелина 0,15-0,25 мм Крепежни елементи - анкерни дюбели, стоманени анкери Материал: стоманени винтове, пластмасови дюбели, самонарезни винтове Размери: дължина – 50-300 мм, диаметър – 8-12 мм.
m a r m o r o c Технология на монтаж • Подготовката за монтажа на новата облицовка е свързано с изследване на повърхността на фасадите. • От резултатите на изследването се установяват и евентуалните отклонения на повърхността на външните стени по вертикала и хоризонтала. • От фасадата на сградата е необходимо да се отстранят всички специални устройства - улеи, климатици, антени, рекламни пана, тръбопроводи, кабели и т.н. • Монтаж на конзоли-Преди да се започне с монтажа на конзолите е необходимо да се отбележат по външната стена местоположението на дюбелите там, където конструкцията ще се закрепя за стената. Количеството на дюбелите, дълбочината на вкарването им и размерите им се определят в зависимост от типа на носещата стената. Най-често за тази цел се използва дюбел с винт HRD UFS 10/30S (10/50S). След маркирането и пробиването на участъците се поставят дюбелите в стената, след което и конзолите. • Закрепване на хоризонталните профили- Върху вече монтираните конзоли се закрепват хоризонталните профили посредством самонарезни винтове или нитове. Това се явява най-отговорния момент при извършване на монтажните работи. Преди да се започне със закрепянето на хоризонталните профили е необходимо да се опънат работни отвеси в хоризонтално и вертикално направление, фиксиращи плоскостта на фасадата. Движението на хоризонталния базисен профил по плоскостта на конзолата позволява да се компенсират възможни неравности на съществуващата стена. В различни случаи скелето от конзоли и хоризонтални профили може да се замени с дървени импрегнирани греди.
m a r m o r o c • Полагане на топлоизолационен материал- Монтажът на топлоизолация се прави след като се инсталират хоризонталните профили в така образувалите се секции. Във всяка една от тях се поставят топлоизолационни плочи от каменна или минерална вата. Препоръчва се да се използват плочи с дебелина (50-80 мм), които се поставя в хоризонтален ред. Външната повърхност на топлоизолационния материал трябва да съвпада с външната повърхност на хоризонталния опорен профил. При неравна повърхност на стената на сградата всички празноти трябва да се запълнят с топлоизолационният материал, така че да не се образуват никакви нежелани въздушни пространства. • Монтаж на ветровлагозащитната мембрана и вертикалните профили- След поставянето на топлоизолационният материал същият се покрива с ветровлагозащитна мембрана. Отделните парчета фолио се препокриват едно с друго, като не възпрепятстват въздушният поток отдолу нагоре в пространството между фасадните камъни “Марморок” и топлоизолационния материал. Монтажът на ветикалния профил, върху който се окачва фасадния камък се закрепя посредством самонарезни винтове за външната повърхност на хоризонталните опорни профили. Монтажът на профилите се извършва със стъпка от 300 мм. • Монтаж на камъните “Марморок”-Преди монтажа на камъните Марморок в долната надцокълна част на металното скеле се монтира вентилационен профил служещ като преграда срещу проникването на насекоми, гризачи и др. и по този начин обуславя безпрепятствено движение на въздушния поток. Закрепя се върху хоризонталните базисни (опорни) профили. Вентилационният профил служи и като дренаж за стичане на влагата по цялата си дължина. Монтажът на плочите Марморок се прави отдолу нагоре, последователно ред по ред. Обикновено монтажът започва от ъгловите плочи, които оформят и фиксират ъгловите места на фасадата на сградата.

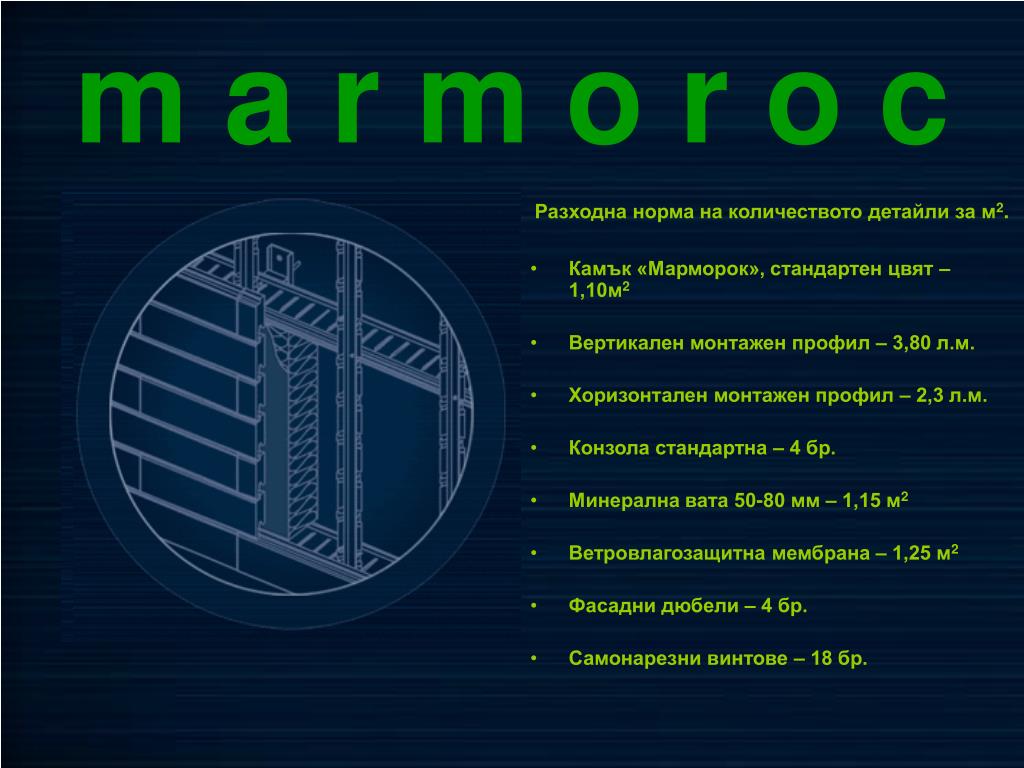

m a r m o r o c Разходна норма на количеството детайли за м2. • Камък «Марморок», стандартен цвят – 1,10м2 • Вертикален монтажен профил – 3,80 л.м. • Хоризонтален монтажен профил – 2,3 л.м. • Конзола стандартна – 4 бр. • Минерална вата 50-80 мм – 1,15 м2 • Ветровлагозащитна мембрана – 1,25 м2 • Фасадни дюбели – 4 бр. • Самонарезни винтове – 18 бр.
m a r m o r o c Вертикален разрез – вентилируемафасадна система marmoroc • Вентилируемата фасадна система marmoroc e облицовъчен фасаден материал, притежаващ отлични топло, шумо, хидроизолационни и вентилационни свойства - едно идеално решение за облицоване на външни и вътрешни стени. • Комплексна фасадна система, осигуряваща бързо и рационално строителство. Леките фасадни панели, могат да се монтират по всяко време на годината. • Гарантира цвят, който не се променя с течение на времето под действието на UV-лъчи.
m a r m o r o c Други важни важни технически показатели на фасадната система MARMOROC (Швеция) са: • Възможност за демонтаж на произволна плочка от стената без да се налага демонтажа на тези над или около нея, т. е. лесно изваждане на единични плочи – за ревизия, окабеляване и др.; • Висока устойчивост на счупване и огъване, както и устойчивост на удари, причинени от вятър при условия на високо и ниско налягане; • Мразоустойчивост – плочите се изпитват на определен брой замразявания и размразявания; • Водонепропускливост - за осигуряване на трайна защита на долните слоеве; • Ниска водна абсорбция – от 7 до 9%; • Висока устойчивост на химическа корозия – смог, киселинен дъжд; • Ниска стойност на тегло – 32 кг/м2; • Качество на високо ниво, посрещащо изискванията на архитект и инвеститор; Облицовката с камъните marmoroc е защита на цялата конструкция от неблагоприятни атмосферни въздействия, като през лятото играе роля и на слънцезащитен екран.
m a r m o r o c • Технологията marmoroc осигурява голям избор от цветова палитраосвен стандартната цветова гама. • Дизайнът на фасадните рисунки се осъществява лесно, чрез различни цветни панели. • Екологично чист фасаден панел, произведен от мраморно брашно, бял цимент, цветен пигменти хидроизолационни съставки.
m a r m o r o c Фасадната система marmoroc, в нейното разнообразие влияе на качеството на градската инфраструктура, а от там и на качеството на нашия живот.
m a r m o r o c Камъните marmoroc намират широко приложение при облицоване на обществени, жилищни и административни сгради и са подходящи при интериорни решения за дома.
m a r m o r o c Жилищна сграда Dolcevita, гр. София Реконструкция на часовникова кула Фасада Marmoroc в съчетание с друга топлоизолационна система Жилищна сграда - Архитектурно цветово решение
m a r m o r o c Многоетажен жилищен блок – облицован с фасадна система marmoroc
m a r m o r o c • Повече информация можете да намерите на сайт http://marmoroc-bg.com или като се свържете с нас: • гр. София, кв. Борово, ул. Топли Дол 9, РБългария, тел. + 359 (0)889 635 933, 0886 836 551 • гр. Русе, ул. Драгоман 6, вх.В, ап.10, РБългария, тел. + 359 (0)889 635 933, 0888 471123 • E-mail:office@marmoroc-bg.com, • E-mail:balkanroc@gmail.com, • Не се колебайте, а се свържете с нас и поискайте наш консултант да дойде на място и да Ви предложи адекватни решения за Вашите изисквания. • Благодарим за Вниманието !
