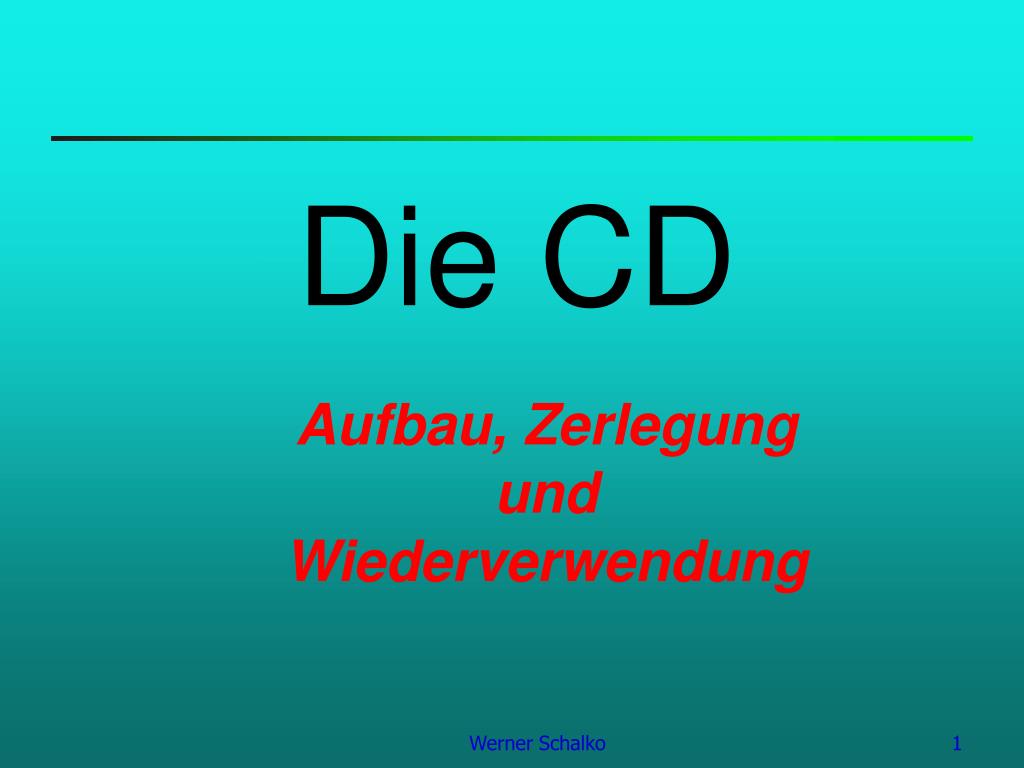

  1. Die CD Aufbau, Zerlegung und Wiederverwendung Werner Schalko

  2. Arten von CD‘s • CD Audio, CD-ROM (Standard-CD) • CD–R (recordable) • CD-RW (rewritable) Werner Schalko

  3. CD Audio und CD-ROM • Bestehen aus drei Schichten (layers): • Substratschicht aus Polycarbonat • Reflektierende Schicht aus Aluminium • Schutzschicht aus Acryllack Werner Schalko

  4. CD–R (recordable) • Beschreibbare CD besteht aus 4 Schichten: • Substratschicht aus Polycarbonat • Informationsträger ist eine organische Farbstoffschicht aus Cyanin und Azur (bläulich) oder Phthalocyanin (grünlich) • reflektierende Silber- oder Goldschicht • Schutzschicht aus Acryllack Werner Schalko

  5. CD-RW (rewritable) • Sie besitzt 6 Schichten: • Substratschicht aus Polycarbonat • Dielektrikum: ZnS-SiO2 • polykristalline Aufzeichnungsschicht: Silber-Tellur-Antimon-Indium-Legierung • Dielektrikum: ZnS-SiO2 • Reflexionsschicht aus Aluminium • Schutzlack Werner Schalko

  6. Der Aufbau der CD-R Werner Schalko

  7. Herstellung von Bisphenol A Werner Schalko

  8. Herstellung von Polycarbonat Werner Schalko

  9. Herstellung von Polycarbonat Werner Schalko

  10. Recycling von CD‘s • Ablösen der Lackdeckschicht • Ablösen der Aluminiumschicht • Ablösen der Silberschicht • Umschmelzen von Polycarbonat Werner Schalko

  11. Ablösen der Lackdeckschicht Beobachtung: • Schwefelsäure beginnt sich zu verfärben. • Schwefelsäure löst die beschriftete Schicht der CD. • Beim Lösen entsteht ein stechend riechendes Gas. • Beim Lösen erwärmt sich die Schwefelsäure. Werner Schalko

  12. Ablösen der Lackdeckschicht Erklärung: • Schwefelsäure bricht die Carboxylgruppen im Acrylharz auf. • Schwefelsäure zerstört die Farbstoffe durch Oxidation der -Bindungen. • Das Lösen ist ein exothermer Vorgang, Schwefelsäure zerfällt in Schwefeldioxid (stechend riechend). Werner Schalko

  13. Ablösen der Lackdeckschicht Erklärung: H2SO4 + Acryllack  SO2 + H2O Werner Schalko

  14. Acrylharze Werner Schalko

  15. Ablösen der Lackschicht Werner Schalko

  16. Ablösen des Aluminiums • Beobachtung: • Die Metallschicht löst sich auf. • Es bildete sich eine farblose Flüssigkeit. • Blasenbildung zeigte die Entwicklung eines Gases an. Werner Schalko

  17. Ablösen der Aluminiums Erklärung: Aluminium löst sich in Natronlauge unter H2-Entwicklung: 2Al+2NaOH+6H2O 2Na[Al(OH)4]+3H2 Werner Schalko

  18. Rückgewinnung des Aluminiums • Beobachtung: • Aus der klaren Flüssigkeit entweicht in der Wärme Wasser. • Es bleibt ein weißes Pulver übrig. Werner Schalko

  19. Rückgewinnung des Aluminiums Erklärung: 2Al(OH)3 Al2O3 + 3H2O In der Hitze Werner Schalko

  20. Rückgewinnung des Aluminiums • Beobachtung: • Beim Erwärmen des Feststoffs mit Cobalt(II)-nitrat bildet sich ein blauer Feststoff. Werner Schalko

  21. Rückgewinnung des Aluminiums Erklärung: Thenards-Blau: Al2O3 + CoO  CoO •Al2O3 Werner Schalko

  22. Berechnung der Schichtdicke Werner Schalko

  23. Ablösen der Silbers • Beobachtung: • Die Metallschicht löst sich. • Es bildete sich eine gelb-grüne Flüssigkeit. • Es bildete sich eine farblose Flüssigkeit. Werner Schalko

  24. Ablösen der Silbers Erklärung: Silber löst sich in Salpetersäure: 6Ag + 8HNO3  6AgNO3 + 4H2O + 2NO Werner Schalko

  25. Rückgewinnung des Silbers • Beobachtung: • Das Eisenpulver löst sich, es bildet sich ein grauer Niederschlag • Das überschüssige Eisenpulver löst sich in Salzsäure unter H2- Entwicklung (Knallgasprobe). Werner Schalko

  26. Rückgewinnung des Silbers Erklärung: 2Ag+ + Fe  2Ag + Fe2+ Fe + 2HCl  FeCl2 + H2 Werner Schalko

  27. Rückgewinnung des Silbers • Beobachtung: • Silber löst sich in Salpetersäure und bildet in Gegenwart von Salzsäure einen weißen, käsigen Niederschlag Werner Schalko

  28. Rückgewinnung des Silbers Erklärung: 6Ag + 8HNO3  6AgNO3 + 4H2O + 2NO AgNO3 + HCl  AgCl + HNO3 Werner Schalko

  29. Berechnung der Schichtdicke Werner Schalko

  30. Die Farbstoffe Phthalocyanin Werner Schalko

  31. Die Farbstoffe Cyanin Werner Schalko

  32. Umschmelzen von Polycarbonat • Beobachtung: • Der zerkleinerte Kunststoff erweicht und nimmt die Form des Gefäßes an. • Der Kunststoff behält die Form nach dem Abkühlen. Werner Schalko

  33. Umschmelzen von Polycarbonat Erklärung: Polycarbonat ist ein Thermoplast Werner Schalko
