A.- Con una lente convergente, de un objeto (O) se obtiene una imagen (I) real, invertida y aumentada 4 veces. Al desplazar el objeto 3 cm hacia la lente, la imagen que se obtiene es virtual, derecha y con el mismo aumento de 4 veces. Determina:

#f o #f o ppt #powerpoint #presentation
F o - slide 1
01 / 10F o
1 / 17

Télécharger la présentation

F o
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

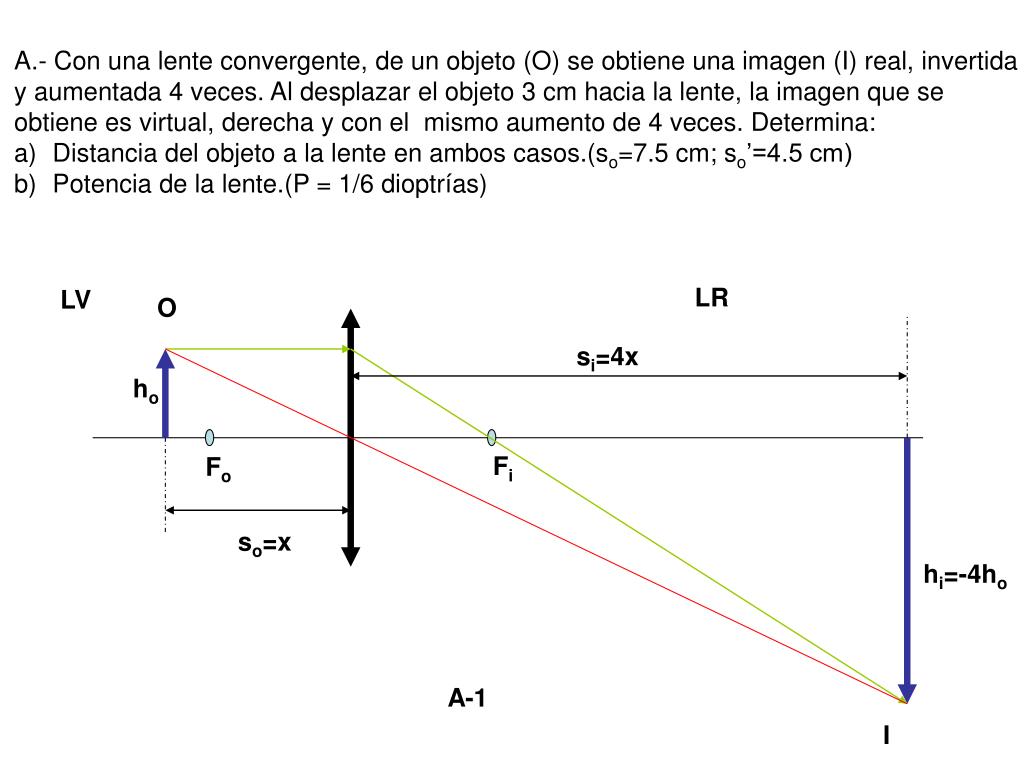

  1. A.- Con una lente convergente, de un objeto (O) se obtiene una imagen (I) real, invertida • y aumentada 4 veces. Al desplazar el objeto 3 cm hacia la lente, la imagen que se • obtiene es virtual, derecha y con el mismo aumento de 4 veces. Determina: • Distancia del objeto a la lente en ambos casos.(so=7.5 cm; so’=4.5 cm) • Potencia de la lente.(P = 1/6 dioptrías) LR LV O si=4x ho Fi Fo so=x hi=-4ho A-1 I

  2. I LR LV O hi=+4ho ho Fi Fo so’=x-3 si’=-4(x-3) A-2

  3. B-Tenemos dos lentes,: la primera biconvexa de distancia focal f1=+20 cm, y la • segunda, situada a 50 cm de la primera, es bicóncava y de distancia focal • f2 = -15 cm. Delante de la primera se sitúa un objeto de 4 cm de altura a una distancia • de 40 cm. Determina: • De la imagen I1, hi? y si? (hi=-4 cm; si=+40 cm) • El aumento M1 =-si/s0 (M1 = -1) • De la imagen I2 hi’? y si’?(hi’ = -2.4 cm; si’ = -6 cm) • El aumento M2 = -si’/so’ (M2 = +0.6) • El aumento total MT M1M2 (MT = -0.6) 1 2 LR-1 LV-1 O si? h0 Fo Fi’ Fi Fo’ hi? so I1 B-1

  4. LR-2 1 2 LV-2 so’ si’ Fi Fi’ Fo’ hi’ Fo ho’=h1 I2 40 cm O’=I1 50 cm B-2

  5. C-Utilizando una lente plano-convexa de radio 12.5 cm, se observa que el tamaño • de la imagen producida por un objeto situado a 50 cm de la parte plana de la lente, • es igual al tamaño del objeto. Determina: • La potencia de la lente.( P = +4 dioptrías) • El índice de refracción de la lente. (n = 1.5) O si ho Fi Fo hi=-ho so LV LR Superficie 1 Superficie 2 I C

  6. D-Tenemos dos lentes,: la primera biconvexa de distancia focal f1=+10 cm, y la • segunda, situada a 10 cm de la primera, también es biconvexa y de distancia focal • f2 = +15 cm. Delante de la primera se sitúa un objeto de 5 cm de altura a una distancia • de 20 cm. Determina: • De la imagen I1, hi? y si? (hi=-5 cm; si=+20 cm) • El aumento M1 =-si/s0 (M1 = -1) • De la imagen I2 hi’? y si’?(hi’ = -15 cm; si’ = -30 cm) • El aumento M2 = -si’/so’ (M2 = +3) • El aumento total MT M1M2 (MT = -3) 1 2 LR-1 LV-1 O si? h0 Fi Fo’ Fi’ Fo hi? so I1 D-1

  7. 1 2 20 cm si’ so’ Fi Fo’ ho’= hi Fi’ Fo hi’ O’=I1 10 cm LV-2 LR-2 I2 D-2

  8. E.- b) Objeto en el aire. so = 2.5 m n2 LR si n1 LV si so so n1 LV n n • Objeto en el agua • so = 0.8 m n2 LR E

  9. F.-Dentro de una pecera de radio 20 cm se encuentra un pez a 30 cm de la superficie del cristal. La pecera se considera como un dioptrio esférico. Si el índice de refracción del agua es 4/3, determinar: Posición a la que un observador externo verá al pez (si=-36 cm) Aumento lateral de la imagen.(hi =+1.6 ho) Distancia focal imagen. (fi=60 cm) Distancia focal objeto. (fo=80 cm) LV LR n2 n1 I O r C Fo fi Fi so si fo F

  10. G-Calcula H y d si queremos que una persona se vea reflejada de cuerpo entero en un espejo plano. Datos: e, h y S. 1.- Se dibuja cabeza y ojos y se traza N1 desde el extremo superior del espejo, equidistante a ojos y parte superior de la cabeza. 2.- Se dibuja el rayo incidente desde la cabeza al extremo superior del espejo, respetando que si i1 = R1, los segmentos verticales serán iguales a e/2. 3.- Se traza N2 desde el extremo inferior del espejo, equidistante de ojos y pies. 4.- Se dibuja el otro rayo incidente desde los pies hasta el extremo inferior del espejo, respetando que si i2 = R2, los segmentos verticales serán iguales a (h-e)/2. 5.- “S” no interviene. Espejo i1 N1 e R1 H? R2 h N2 h-e i2 d? S G
