REPRESENTACION GRAFICA DE CONDICIONES CLINICAS EN LAS CURVAS DE MONITOREO VENTILATORIO

juan avatar
juan
38 diapositives · 1.1K Views · Aug 10, 2014

REPRESENTACION GRAFICA DE CONDICIONES CLINICAS EN LAS CURVAS DE MONITOREO VENTILATORIO. Air Leak. Inspiration. Flow (L/min). Volume (ml). Air Leak in mL. Normal Abnormal. Expiration. Air Trapping. Inspiration. Flow (L/min). Does not return to baseline. Volume (ml). Normal

#representacion grafica de condiciones clinicas en las curvas de monitoreo ventilatorio #representacion grafica de condiciones clinicas en las curvas de monitoreo ventilatorio ppt #powerpoint #presentation
REPRESENTACION GRAFICA DE CONDICIONES CLINICAS EN LAS CURVAS DE MONITOREO VENTILATORIO - slide 1
01 / 38REPRESENTACION GRAFICA DE CONDICIONES CLINICAS EN LAS CURVAS DE MONITOREO VENTILATORIO
1 / 17

Télécharger la présentation

REPRESENTACION GRAFICA DE CONDICIONES CLINICAS EN LAS CURVAS DE MONITOREO VENTILATORIO
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. REPRESENTACION GRAFICA DE CONDICIONES CLINICAS EN LAS CURVAS DE MONITOREO VENTILATORIO

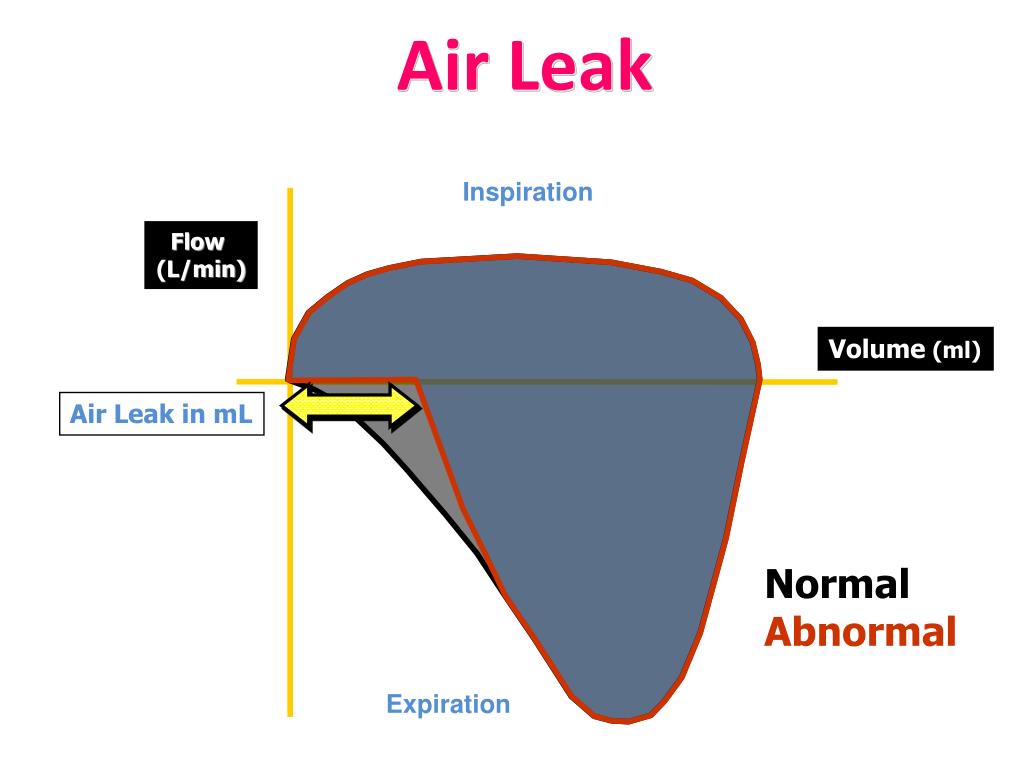

  2. Air Leak Inspiration Flow (L/min) Volume (ml) Air Leak in mL Normal Abnormal Expiration

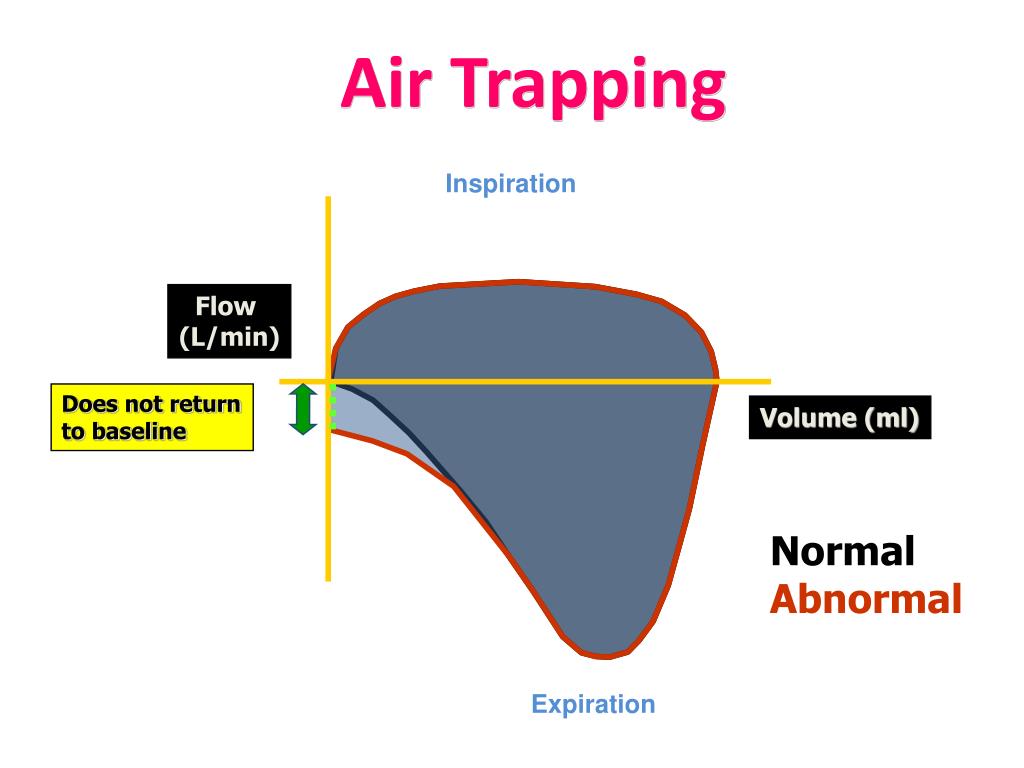

  3. Air Trapping Inspiration Flow (L/min) Does not return to baseline Volume (ml) Normal Abnormal Expiration

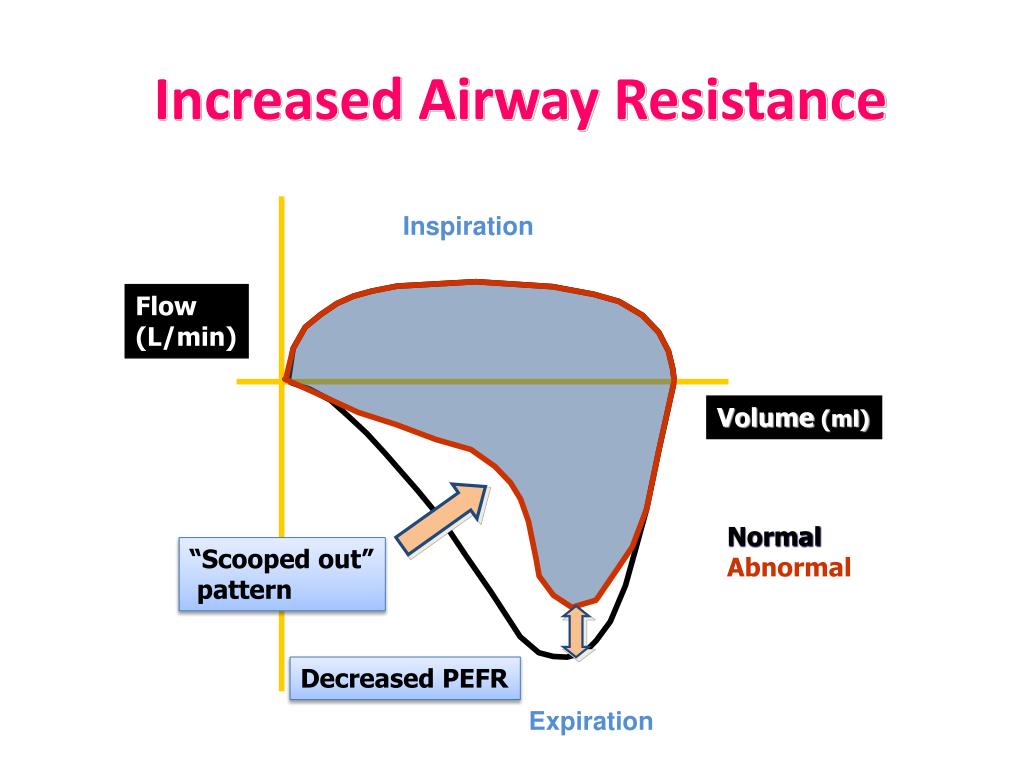

  4. Increased Airway Resistance Inspiration Flow (L/min) Volume (ml) Normal Abnormal “Scooped out” pattern Decreased PEFR Expiration

  5. Flow-Volume Loop Inspiration PIFR Volume (ml) FRC VT Flow (L/min) PEFR Expiration

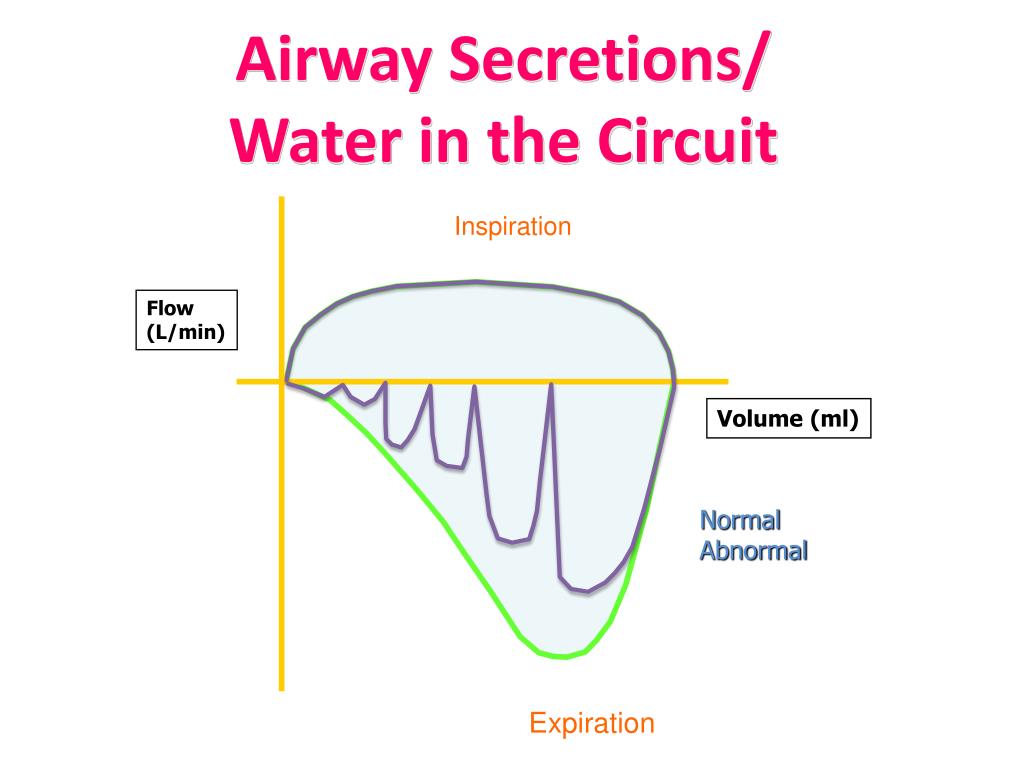

  6. Airway Secretions/Water in the Circuit Inspiration Flow (L/min) Volume (ml) Normal Abnormal Expiration

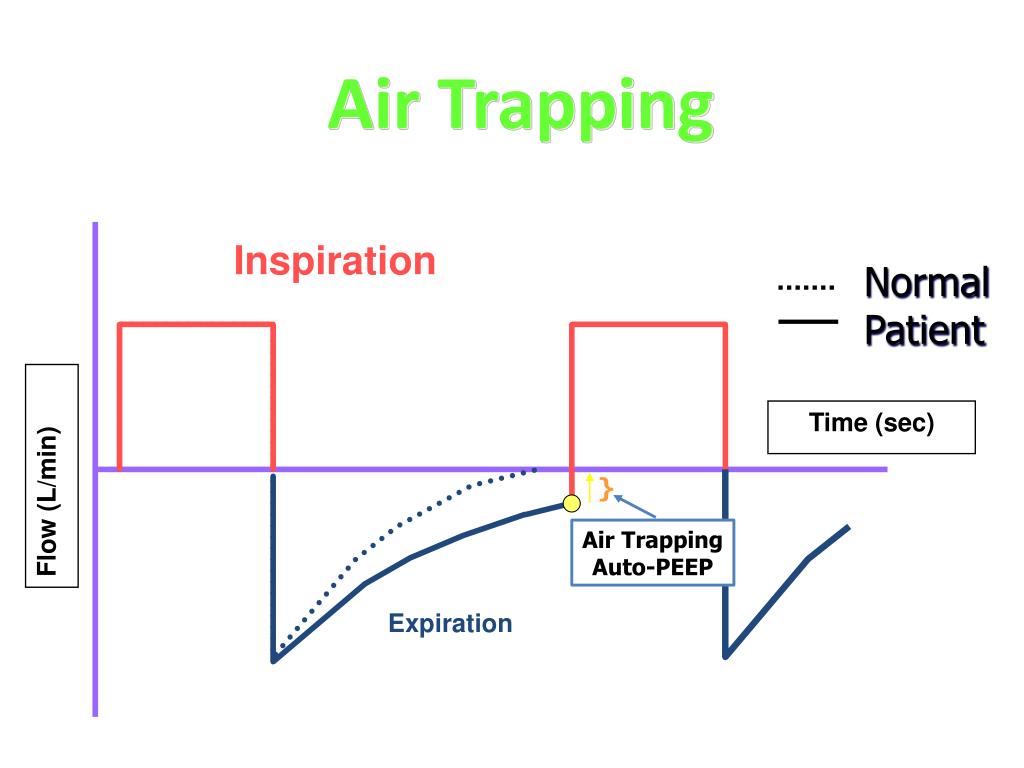

  7. Air Trapping Auto-PEEP Normal Patient Air Trapping Inspiration Time (sec) Flow (L/min) } Expiration

  8. Flow Patterns SQUARE DECELERATING ACCELERATING SINE

  9. Total cycle time TCT Inspiratory Flow Pattern Beginning of expiration exhalation valve opens Peak inspiratory flow rate PIFR Inspiration Inspiratory Time TI Expiratory Time TE Flow (L/min) Time (sec) Beginning of inspiration exhalation valve closes Expiration

  10. Assisted Mode (Pressure-Targeted Ventilation) Time-Cycled Flow (L/min) Pressure (cm H2O) Volume (ml) Patient Triggered, Pressure Limited, Time Cycled Ventilation Set PC level Time (sec)

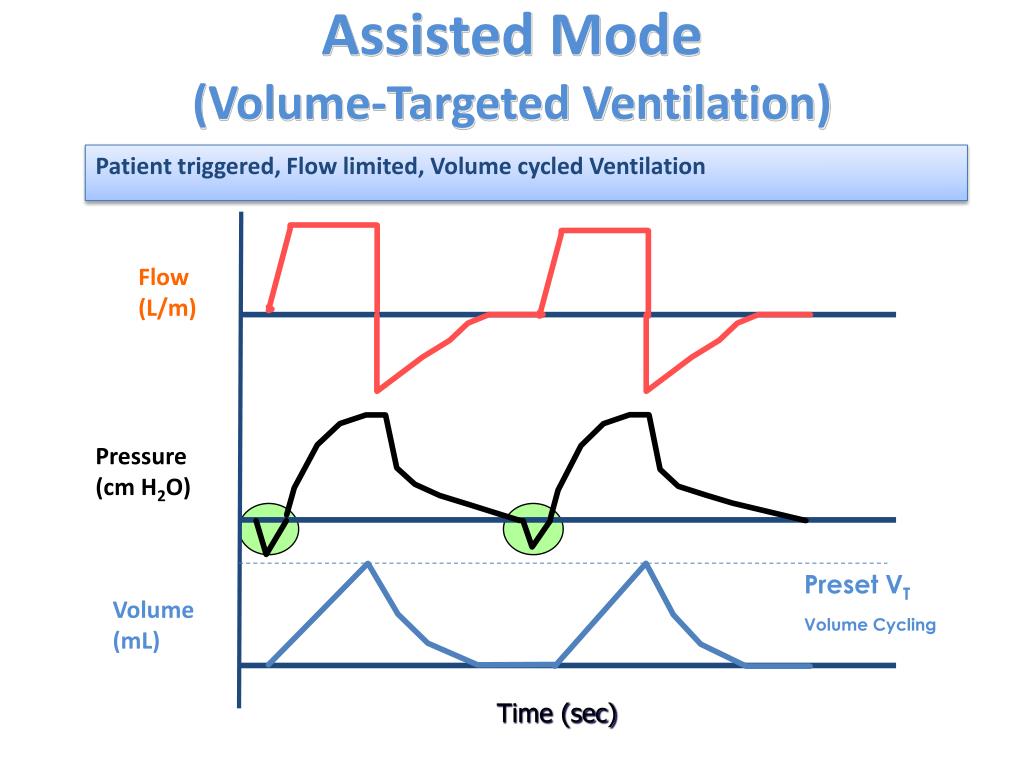

  11. Assisted Mode(Volume-Targeted Ventilation) Patient triggered, Flow limited, Volume cycled Ventilation Flow (L/m) Pressure (cm H2O) Preset VT Volume Cycling Volume (mL) Time (sec)

  12. Controlled Mode (Pressure-Targeted Ventilation) Time-Cycled Flow (L/min) Set PC level Pressure (cm H2O) Volume (ml) Time Triggered, Pressure Limited, Time Cycled Ventilation Time (sec)

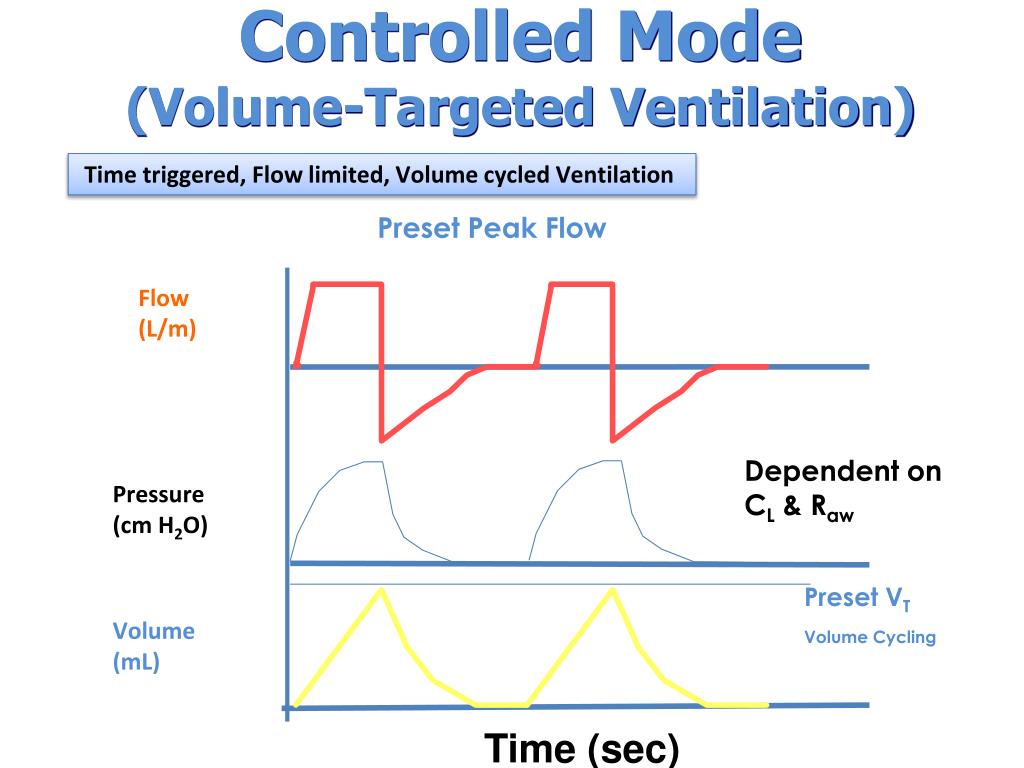

  13. Controlled Mode (Volume-Targeted Ventilation) Preset Peak Flow Time triggered, Flow limited, Volume cycled Ventilation Flow (L/m) Dependent on CL & Raw Pressure (cm H2O) Preset VT Volume Cycling Volume (mL) Time (sec)

  14. CPAP level CPAP Flow (L/m) Pressure (cm H2O) Volume (mL) Time (sec)

  15. Flow Cycling CPAP level CPAP + PSV Flow (L/m) Set PS level Pressure (cm H2O) Volume (mL) Time (sec)

  16. FLOW PRESSURE VOLUME Modes of Ventilation on Scalar Graphics

  17. Spontaneous Breath Flow (L/min) Pressure (cm H2O) Volume (ml) Time (sec)

  18. CPAP Flow (L/min) Pressure (cm H2O) 5 0 Volume (ml) Time (sec)

  19. SIMV/PS Flow (L/min) Pressure Set PS level (cm H2O) Volume (ml) Time (sec)

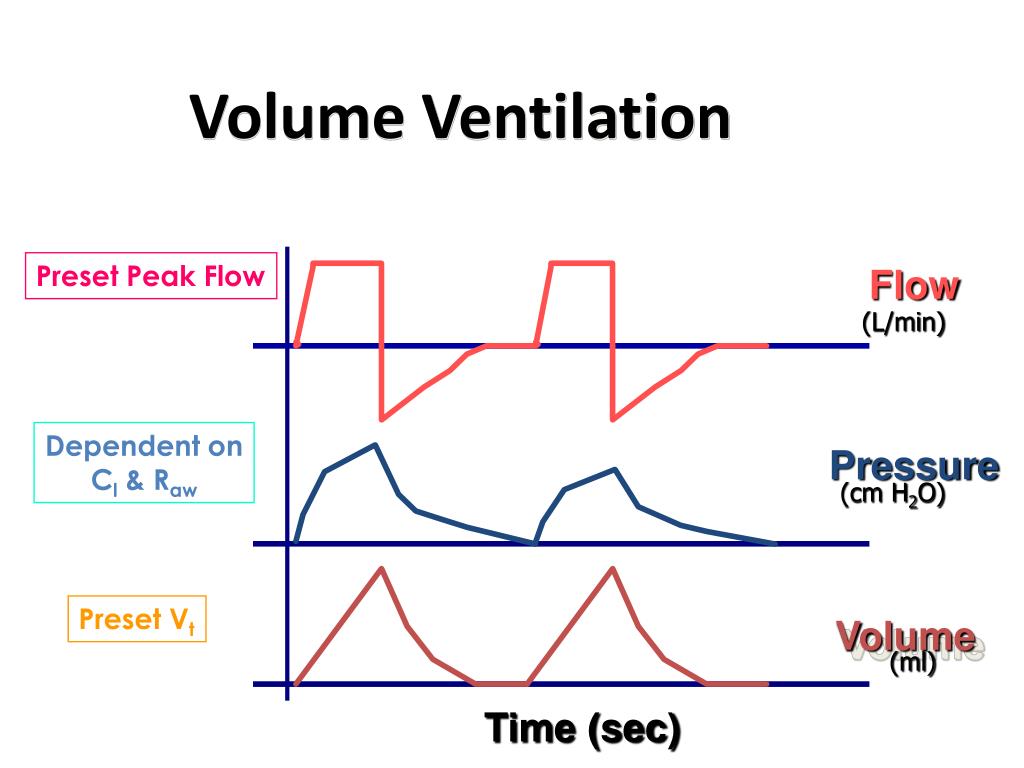

  20. Volume Ventilation Preset Peak Flow Flow (L/min) Dependent on Cl & Raw Pressure (cm H2O) Preset Vt Volume (ml) Time (sec)

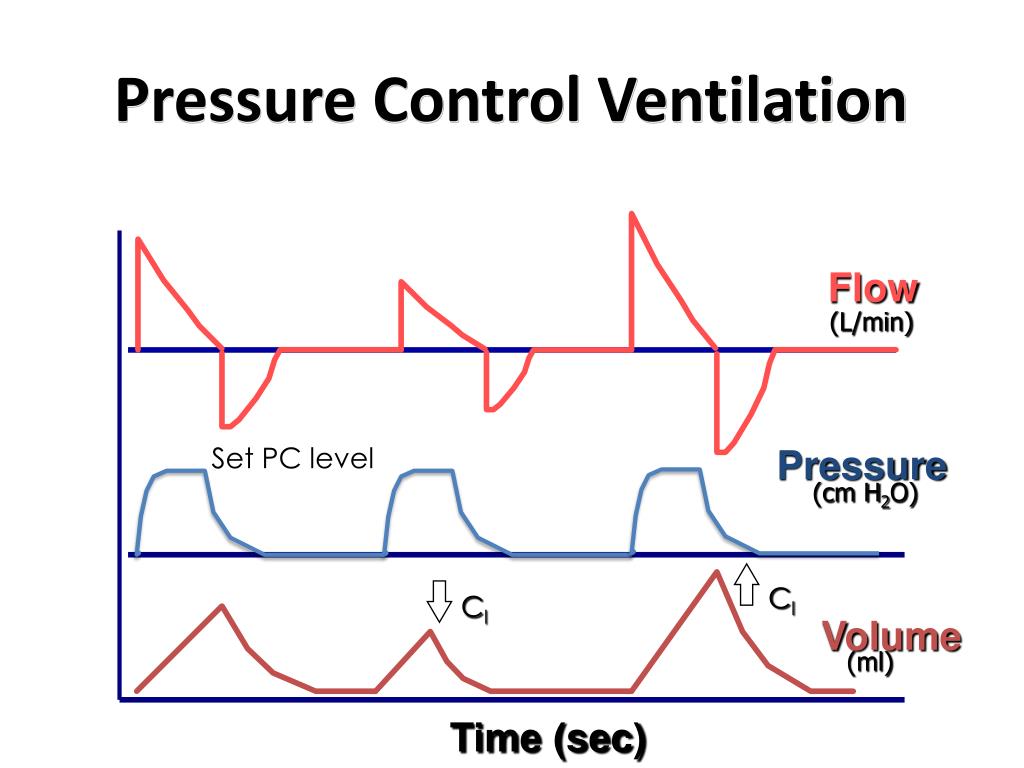

  21. Pressure Control Ventilation Flow (L/min) Set PC level Pressure (cm H2O) Cl Cl Volume (ml) Time (sec)

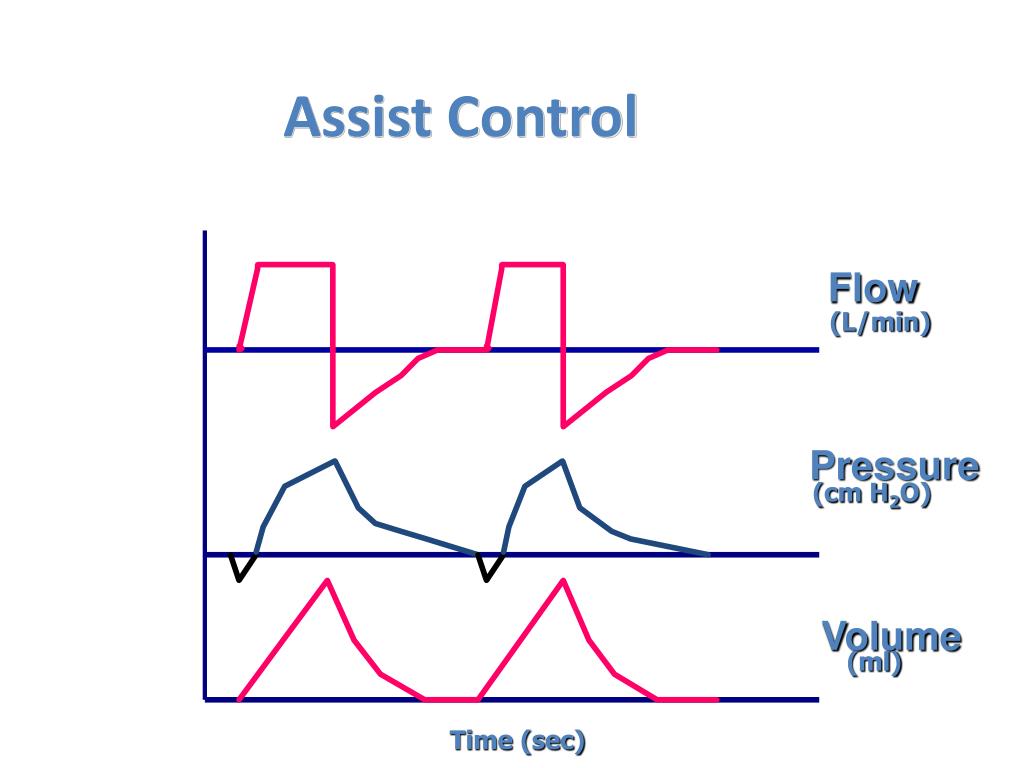

  22. Assist Control Flow (L/min) Pressure (cm H2O) Volume (ml) Time (sec)

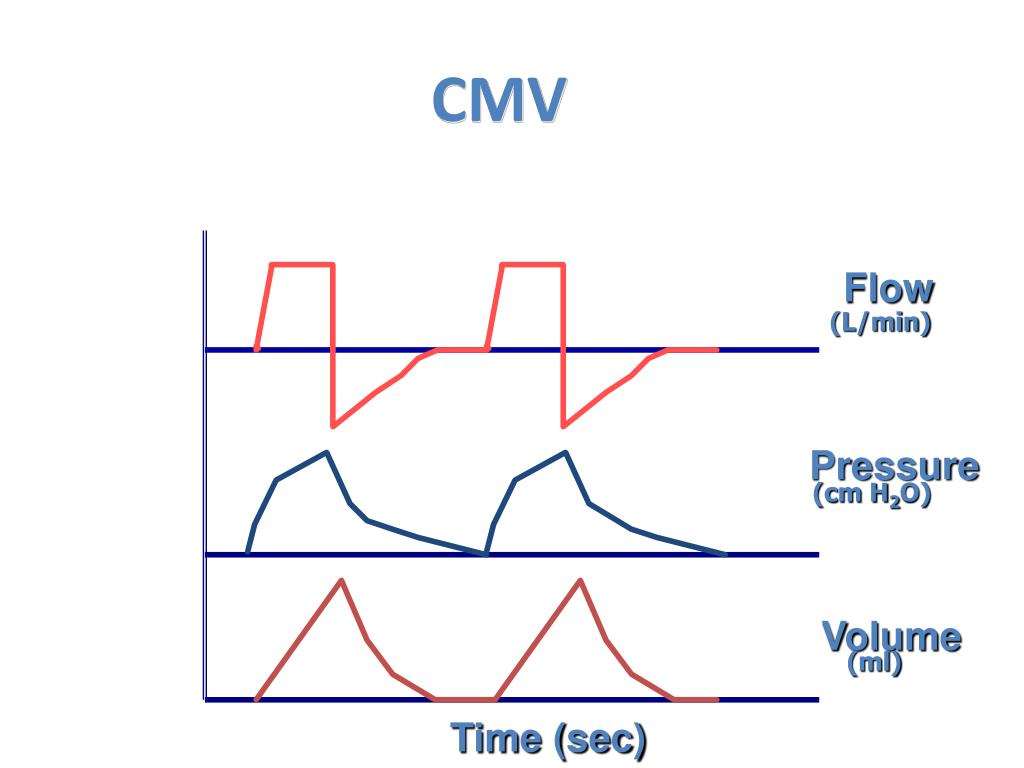

  23. CMV Flow (L/min) Pressure (cm H2O) Volume (ml) Time (sec)

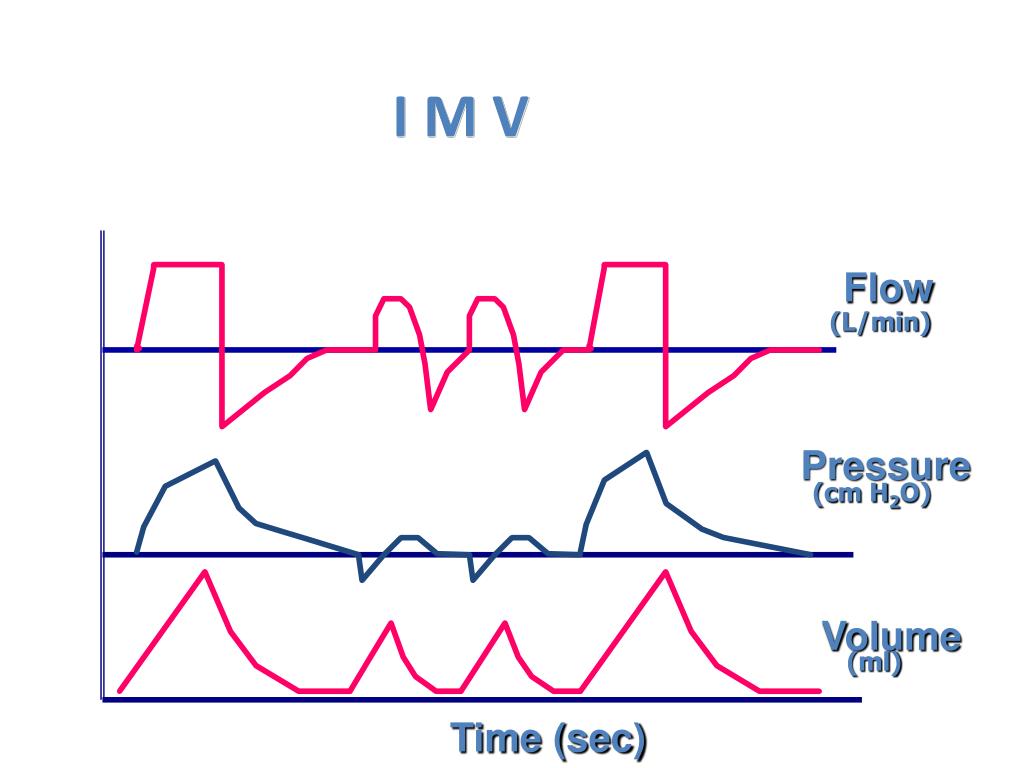

  24. I M V Flow (L/min) Pressure (cm H2O) Volume (ml) Time (sec)

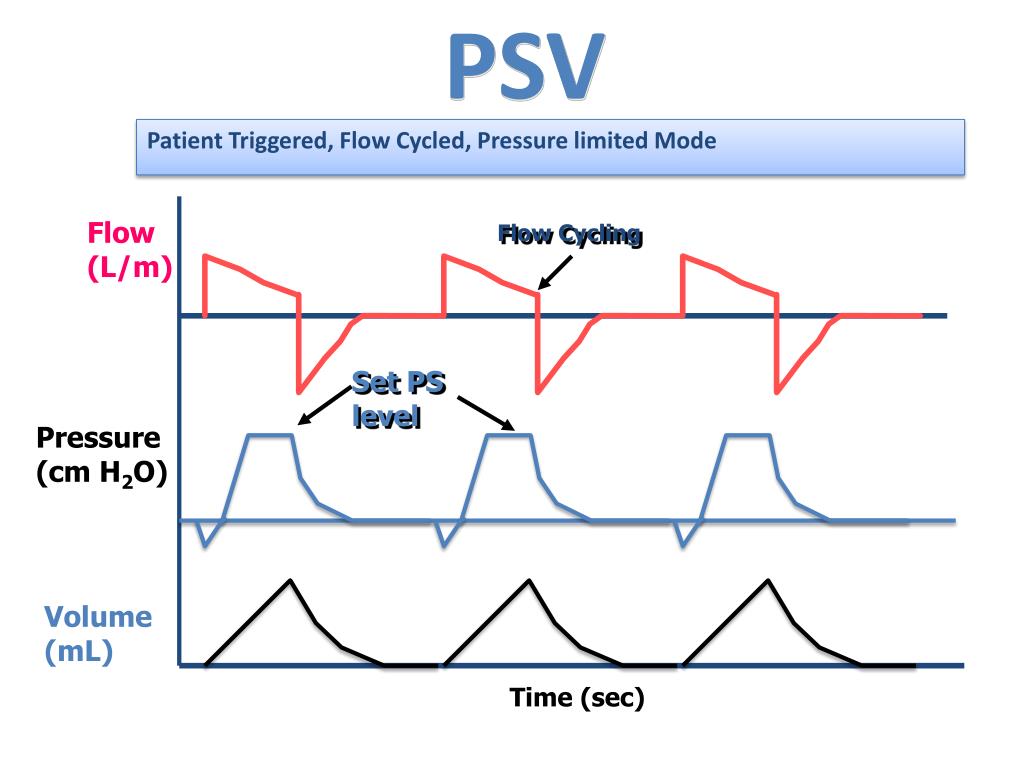

  25. PSV Flow Cycling Set PS level Patient Triggered, Flow Cycled, Pressure limited Mode Flow (L/m) Pressure (cm H2O) Volume (mL) Time (sec)

  26. Flow (L/min) Pressure (cm H2O) Volume (ml) SIMV Mode (Pressure-Targeted Ventilation) Set PC level Time (sec) Spontaneous Breath

  27. SIMV(Volume-Targeted Ventilation) Flow (L/m) Pressure (cm H2O) Volume (mL) Spontaneous Breaths

  28. Flow (L/min) Pressure (cm H2O) Volume (ml) SIMV + PS (Pressure-Targeted Ventilation) Time-Cycled Flow-Cycled Set PC level Set PS level Time (sec) PS Breath

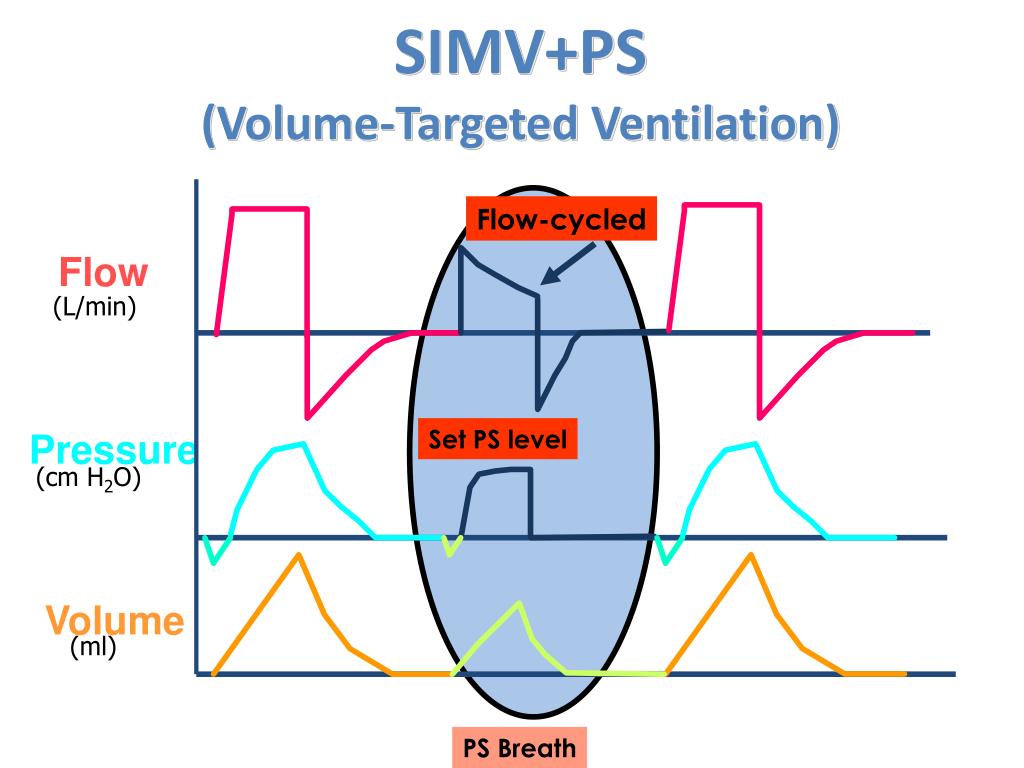

  29. Flow (L/min) Pressure (cm H2O) Volume (ml) SIMV+PS(Volume-Targeted Ventilation) Flow-cycled Set PS level PS Breath

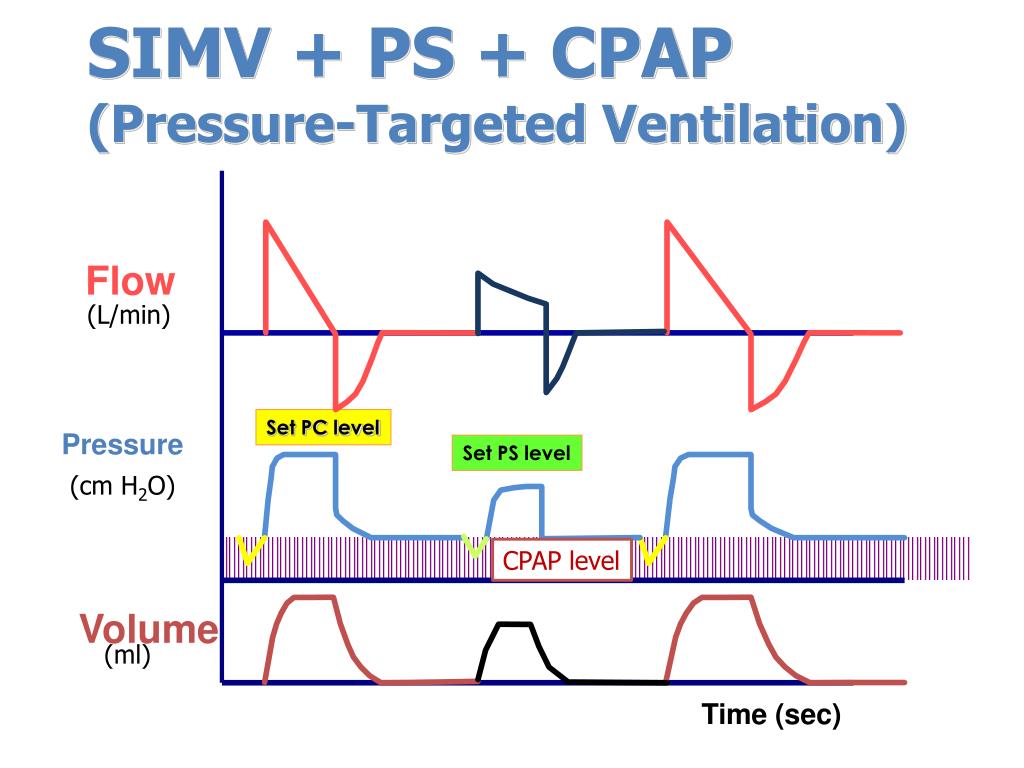

  30. Flow (L/min) Pressure (cm H2O) Volume (ml) SIMV + PS + CPAP (Pressure-Targeted Ventilation) Set PC level Set PS level CPAP level Time (sec)

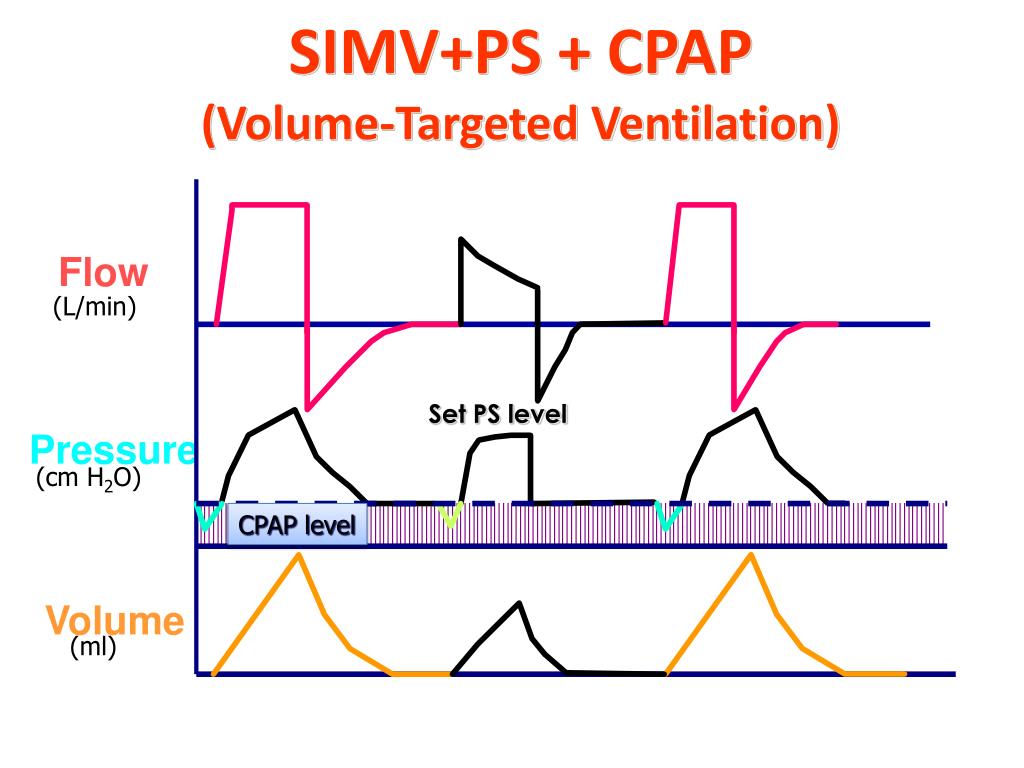

  31. Flow (L/min) Pressure (cm H2O) Volume (ml) SIMV+PS + CPAP(Volume-Targeted Ventilation) Set PS level CPAP level

  32. Spontaneous Breath Flow (L/m) Pressure (cm H2O) Volume (mL) Time (sec)
