PKS – STEP 7

kaethe avatar
kaethe
34 diapositives · 493 Views · Sep 23, 2014

PKS – STEP 7. Kombinacijske funkcije. PKS – STEP 7. Kombinacijske funkcije - AND. PKS – STEP 7. Kombinacijske funkcije - OR. PKS – STEP 7. Kombinacijske funkcije - XOR. PKS – STEP 7. Kombinacijske funkcije - NOT. PKS – STEP 7. Kombinacijske funkcije - ekvivalenca. PKS – STEP 7.

#pks – step 7 #pks – step 7 ppt #powerpoint #presentation
PKS – STEP 7 - slide 1
01 / 34PKS – STEP 7
1 / 17

Télécharger la présentation

PKS – STEP 7
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

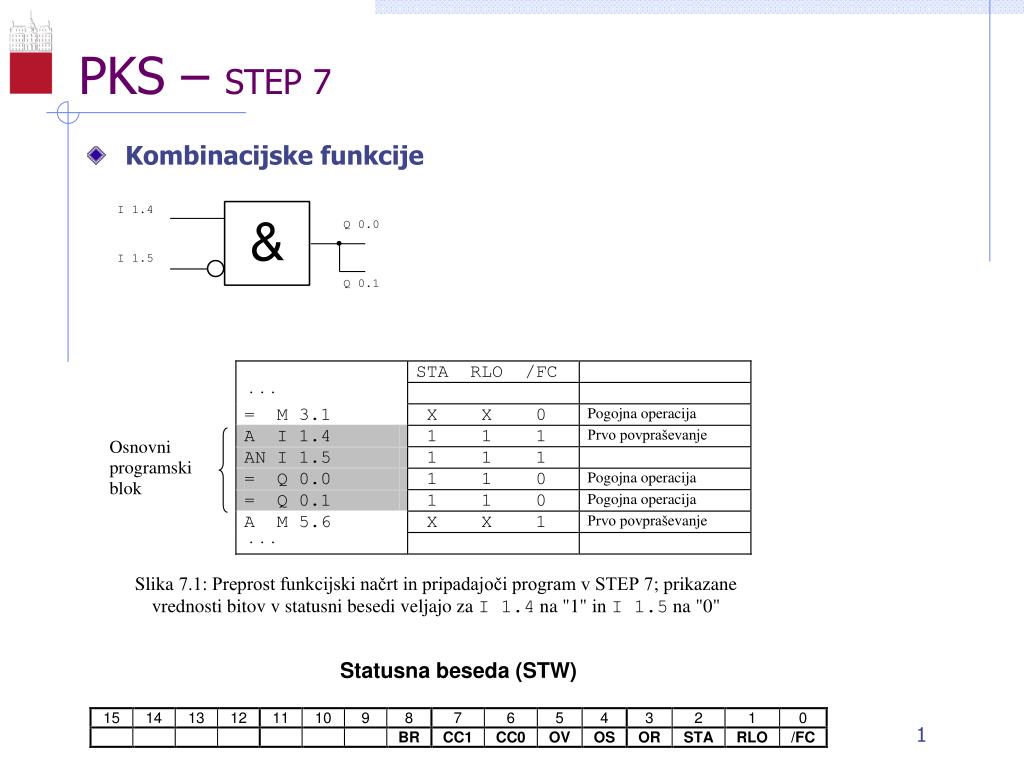

  1. PKS – STEP 7 • Kombinacijske funkcije

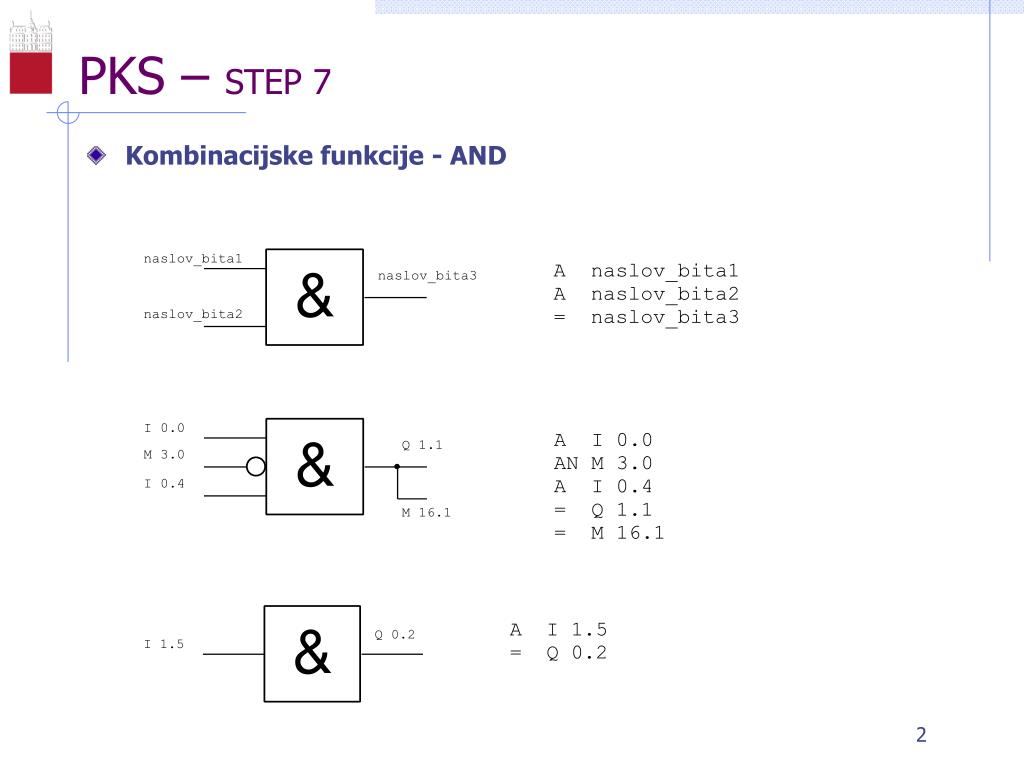

  2. PKS – STEP 7 • Kombinacijske funkcije - AND

  3. PKS – STEP 7 • Kombinacijske funkcije - OR

  4. PKS – STEP 7 • Kombinacijske funkcije - XOR

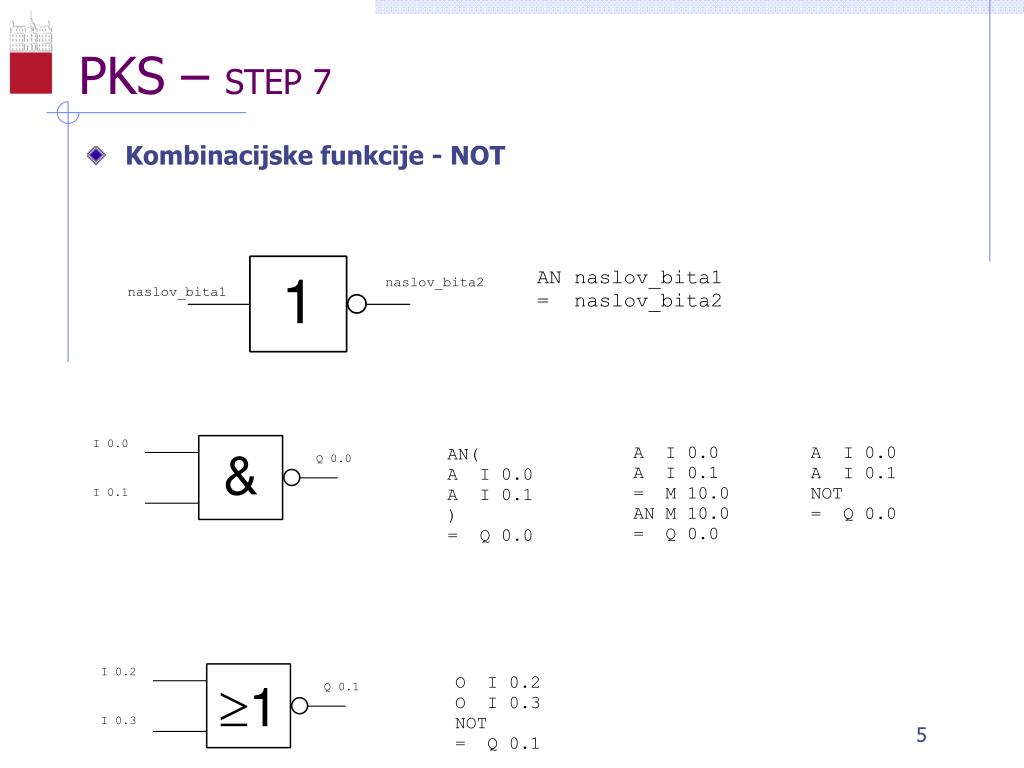

  5. PKS – STEP 7 • Kombinacijske funkcije - NOT

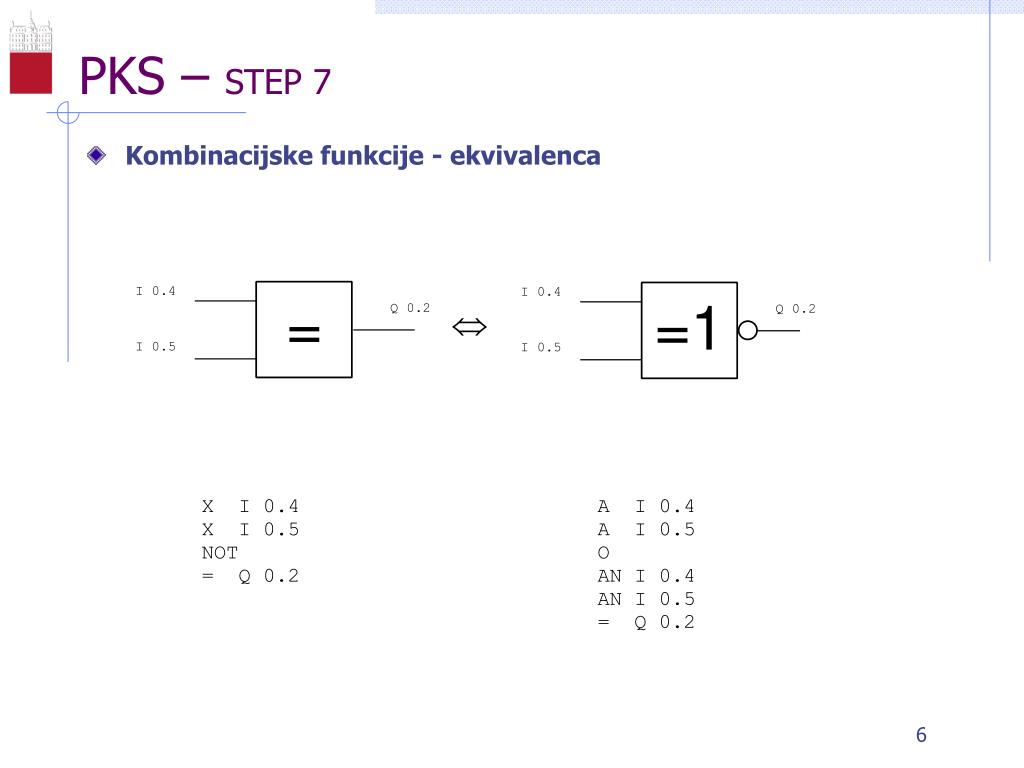

  6. PKS – STEP 7 • Kombinacijske funkcije - ekvivalenca

  7. PKS – STEP 7 • Kombinacijske funkcije - SET, CLR, SAVE

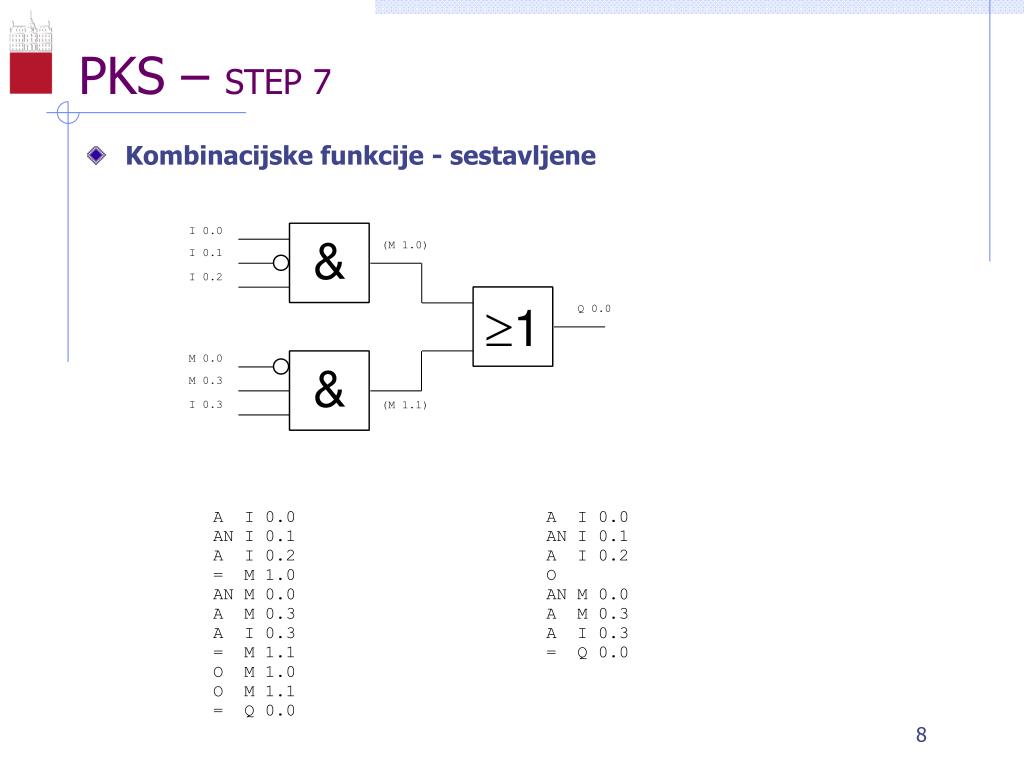

  8. PKS – STEP 7 • Kombinacijske funkcije - sestavljene

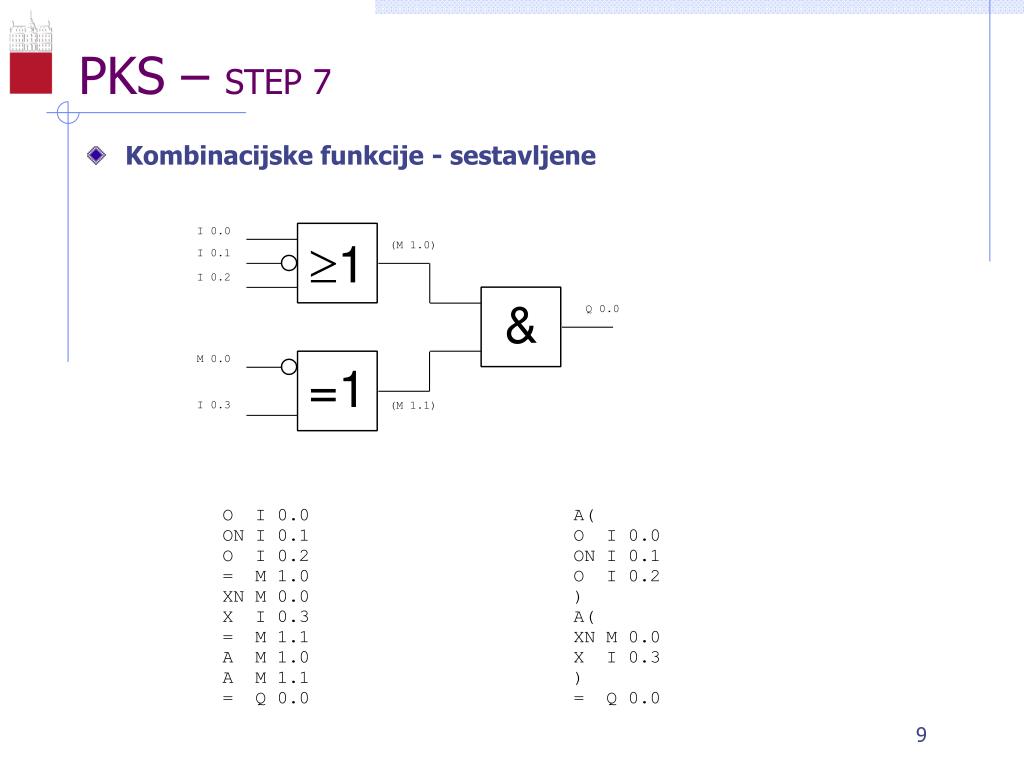

  9. PKS – STEP 7 • Kombinacijske funkcije - sestavljene

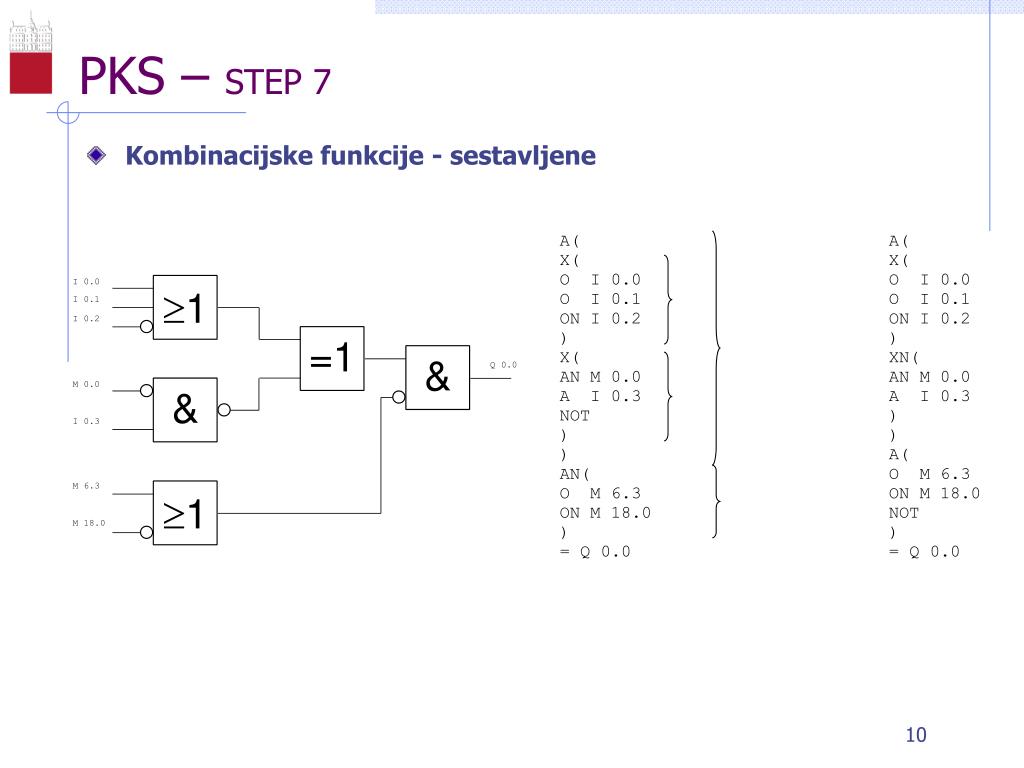

  10. PKS – STEP 7 • Kombinacijske funkcije - sestavljene

  11. PKS – STEP 7 • Dinamični člen (DLF)

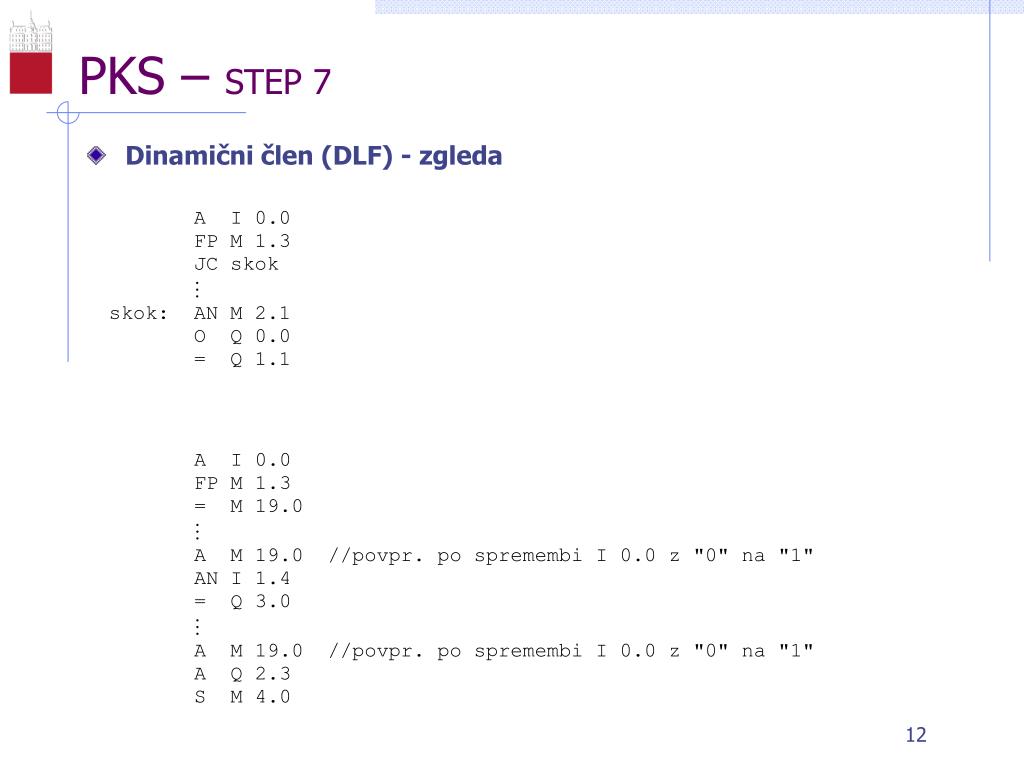

  12. PKS – STEP 7 • Dinamični člen (DLF) - zgleda

  13. PKS – STEP 7 • Pomnilne funkcije - RS

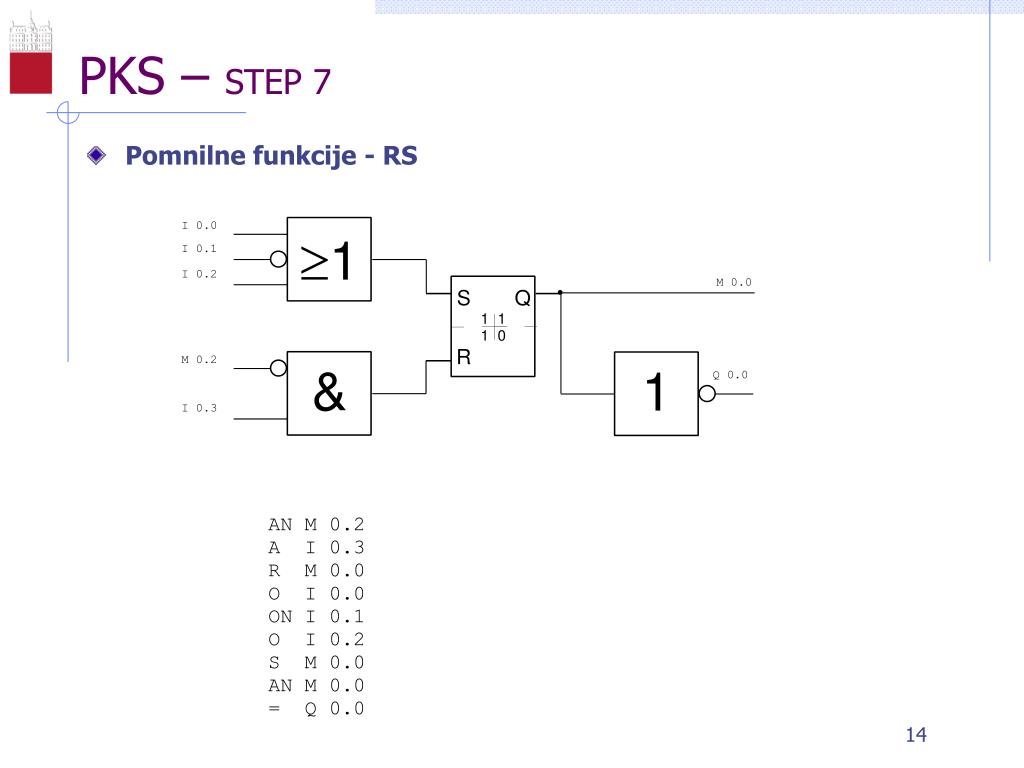

  14. PKS – STEP 7 • Pomnilne funkcije - RS

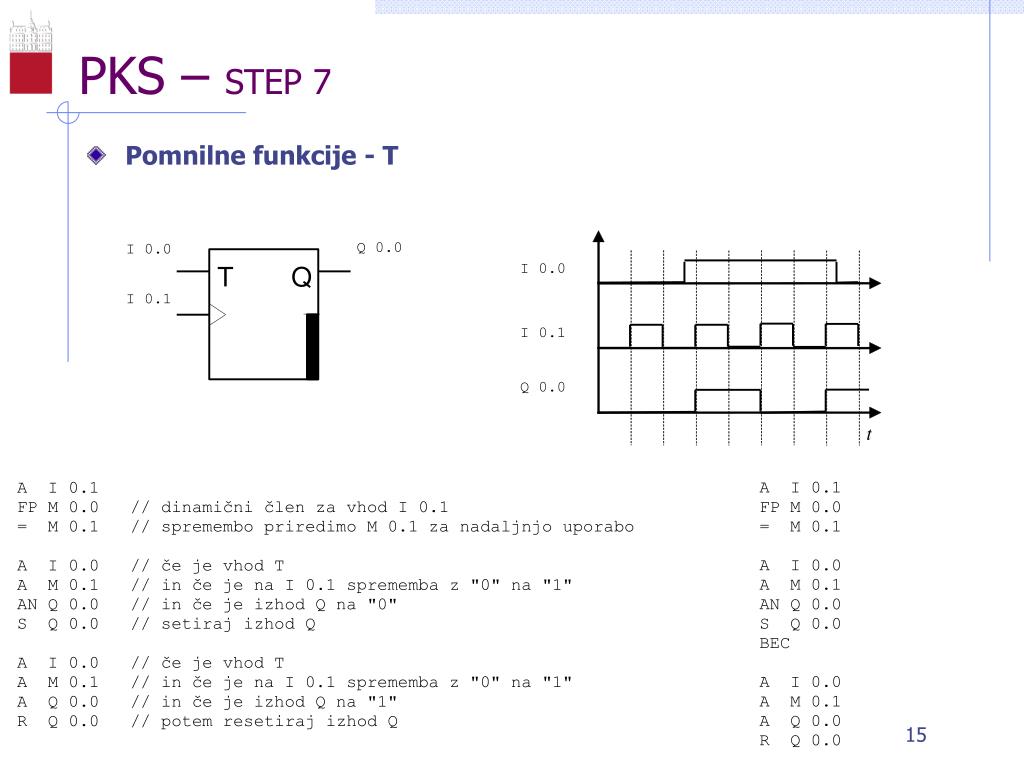

  15. PKS – STEP 7 • Pomnilne funkcije - T

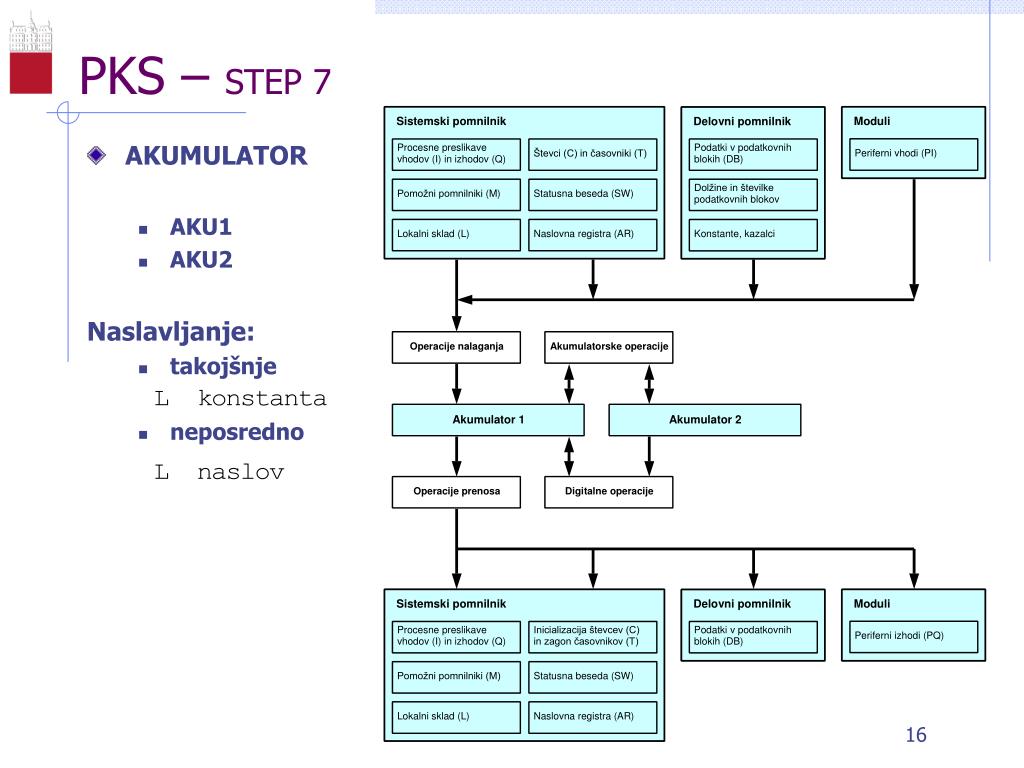

  16. PKS – STEP 7 • AKUMULATOR • AKU1 • AKU2 Naslavljanje: • takojšnje • neposredno

  17. PKS – STEP 7 • AKUMULATOR - LOAD

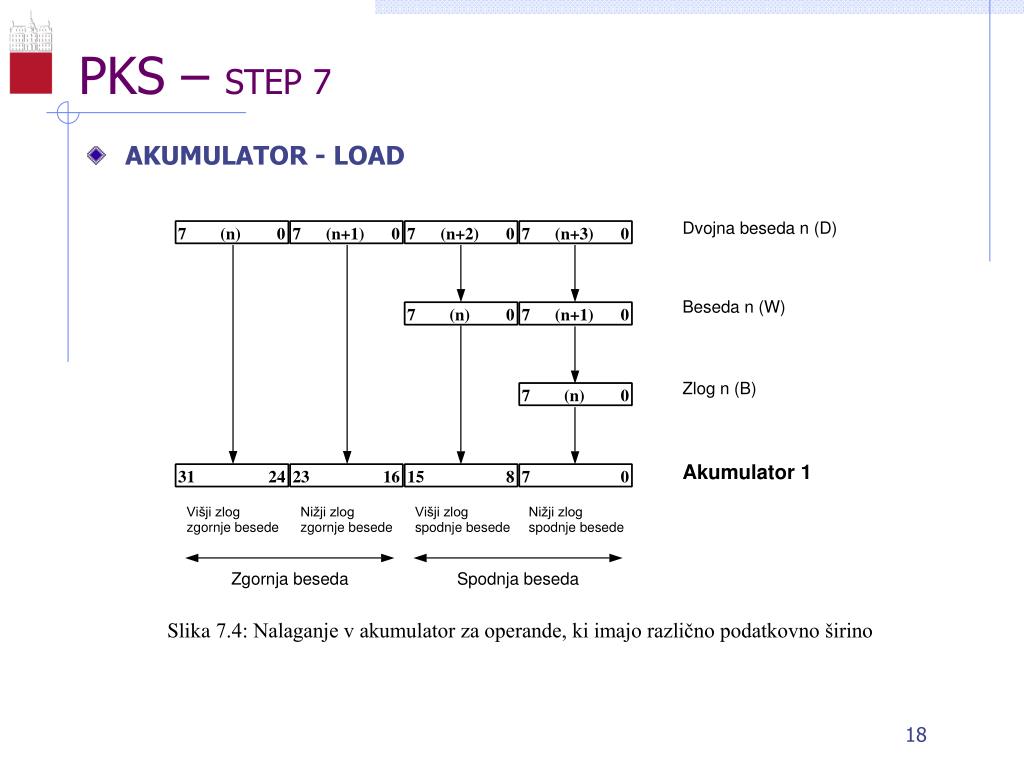

  18. PKS – STEP 7 • AKUMULATOR - LOAD

  19. PKS – STEP 7 • AKUMULATOR – LOAD • Kako do AKU2 ??? • Absolutna operacija (neodvisna os RLO)!!! • NAROBE: • PRAVILNO:

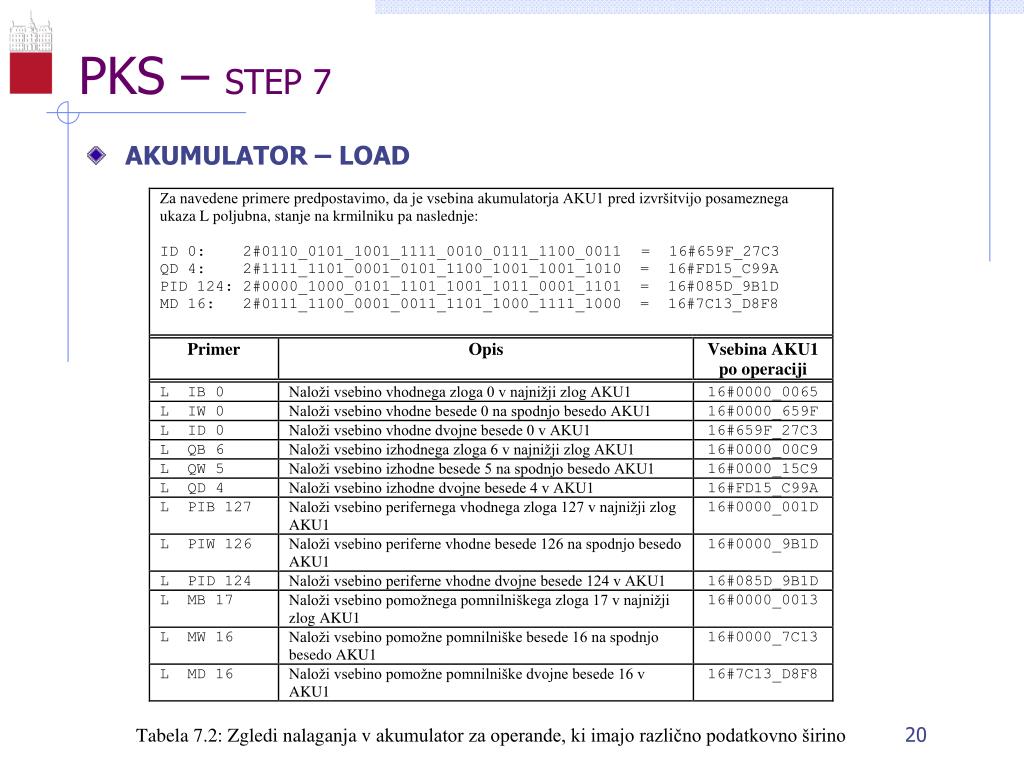

  20. PKS – STEP 7 • AKUMULATOR – LOAD

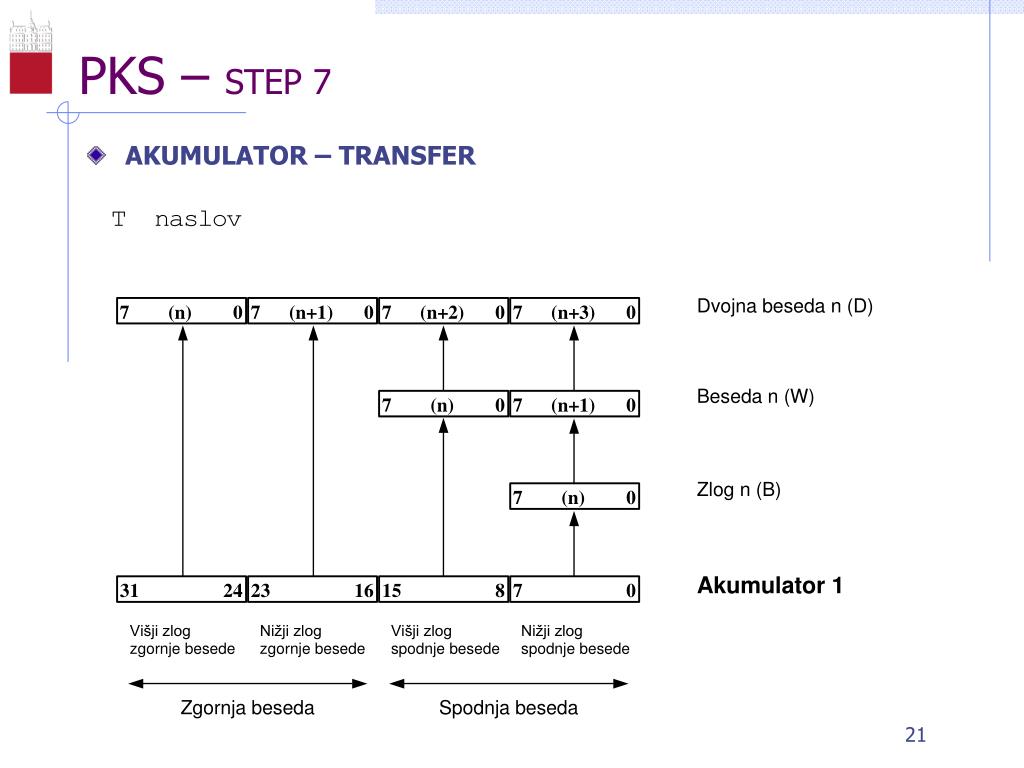

  21. PKS – STEP 7 • AKUMULATOR – TRANSFER

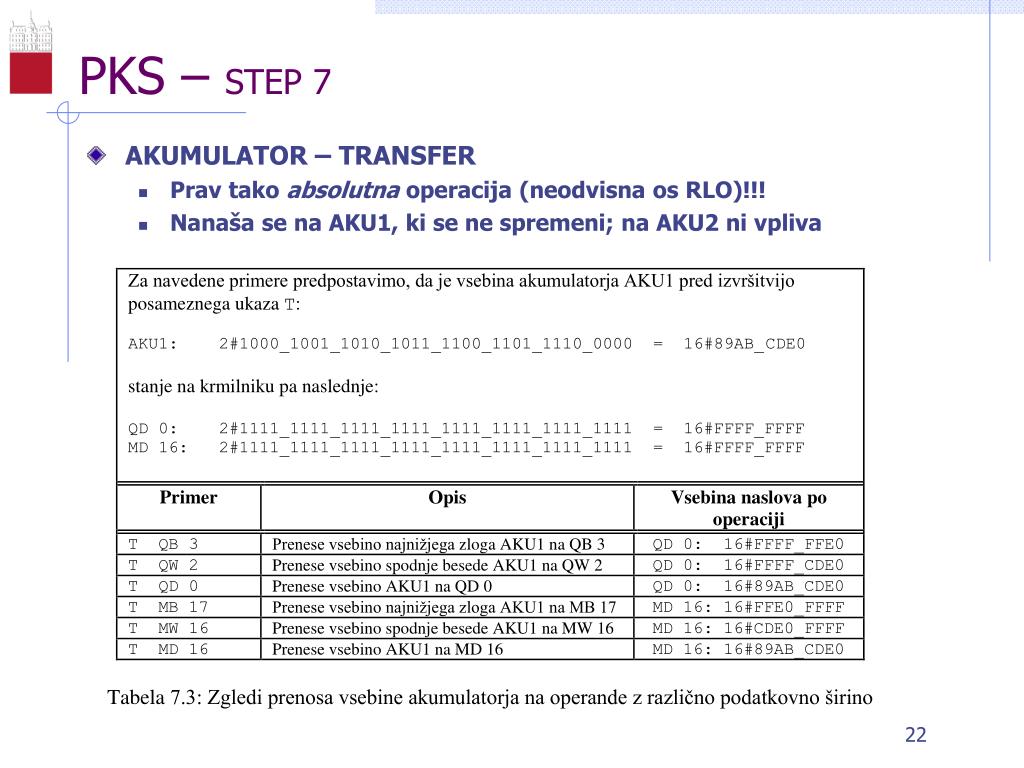

  22. PKS – STEP 7 • AKUMULATOR – TRANSFER • Prav tako absolutna operacija (neodvisna os RLO)!!! • Nanaša se na AKU1, ki se ne spremeni; na AKU2 ni vpliva

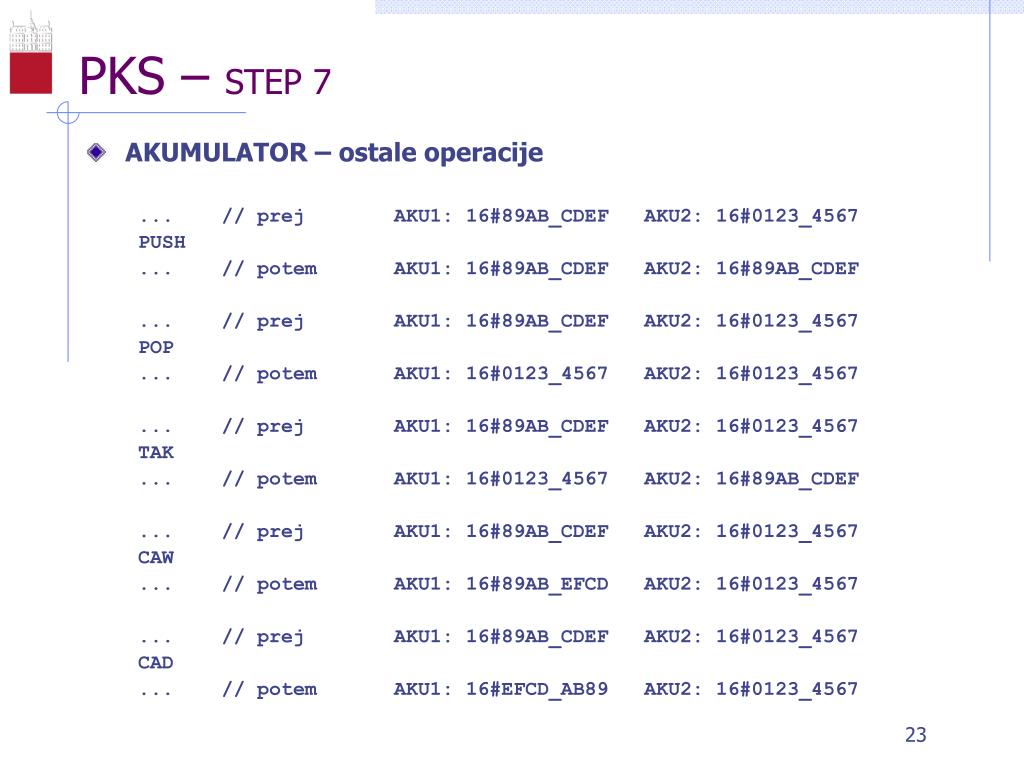

  23. PKS – STEP 7 • AKUMULATOR – ostale operacije ... // prej AKU1: 16#89AB_CDEF AKU2: 16#0123_4567 PUSH ... // potem AKU1: 16#89AB_CDEF AKU2: 16#89AB_CDEF ... // prej AKU1: 16#89AB_CDEF AKU2: 16#0123_4567 POP ... // potem AKU1: 16#0123_4567 AKU2: 16#0123_4567 ... // prej AKU1: 16#89AB_CDEF AKU2: 16#0123_4567 TAK ... // potem AKU1: 16#0123_4567 AKU2: 16#89AB_CDEF ... // prej AKU1: 16#89AB_CDEF AKU2: 16#0123_4567 CAW ... // potem AKU1: 16#89AB_EFCD AKU2: 16#0123_4567 ... // prej AKU1: 16#89AB_CDEF AKU2: 16#0123_4567 CAD ... // potem AKU1: 16#EFCD_AB89 AKU2: 16#0123_4567

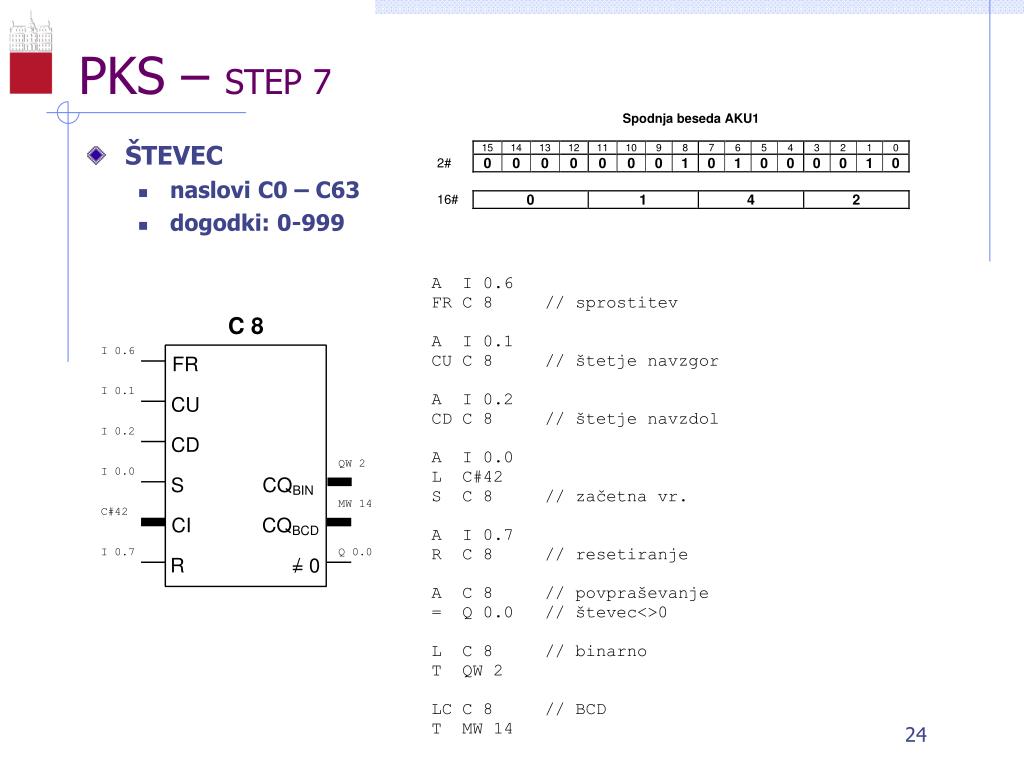

  24. PKS – STEP 7 • ŠTEVEC • naslovi C0 – C63 • dogodki: 0-999

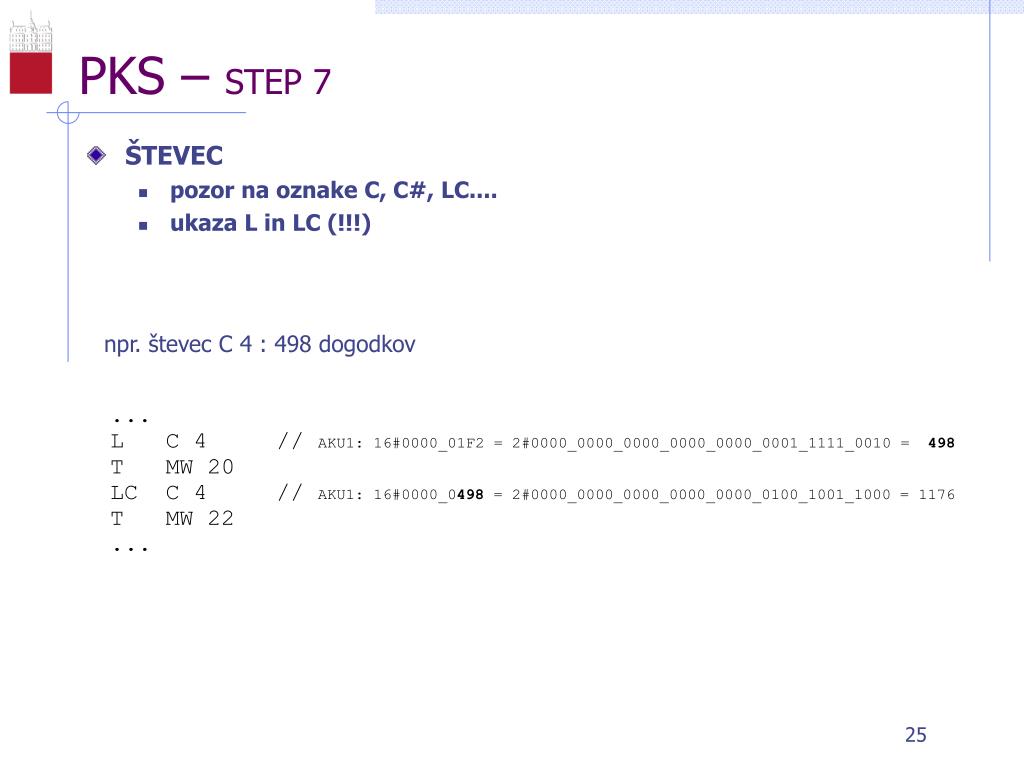

  25. PKS – STEP 7 • ŠTEVEC • pozor na oznake C, C#, LC.... • ukaza L in LC (!!!) npr. števec C 4: 498 dogodkov

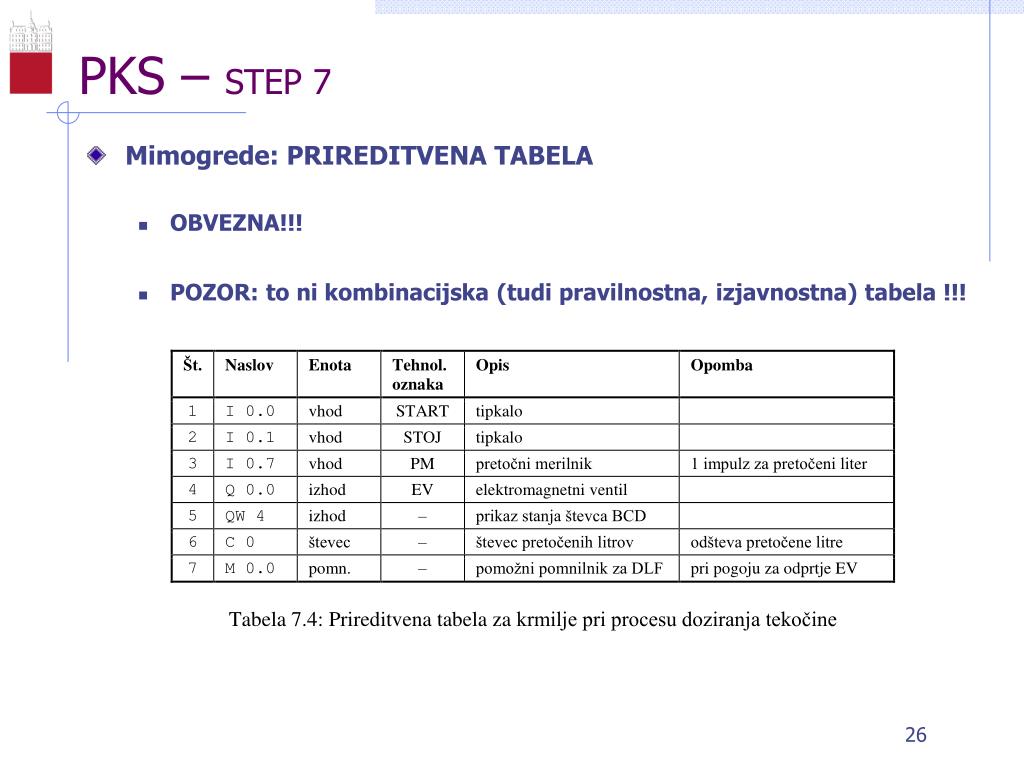

  26. PKS – STEP 7 • Mimogrede: PRIREDITVENA TABELA • OBVEZNA!!! • POZOR: to ni kombinacijska (tudi pravilnostna, izjavnostna) tabela !!!

  27. PKS – STEP 7 • ČASOVNIK • naslovi: T0 – T127 • čas: 10 ms – 9990 s (2H46M30s) • različne časovne funkcije:

  28. PKS – STEP 7 • ČASOVNIK • časovne funkcije:

  29. PKS – STEP 7 • ČASOVNIK - format L S5T#8S290MS // naloži v AKU1 časovno konstanto 8,29 s SP T 7 // naloži časovno konstanto v časovnik T 7 in // ... sproži funkcijo "skrajšanje pulza"

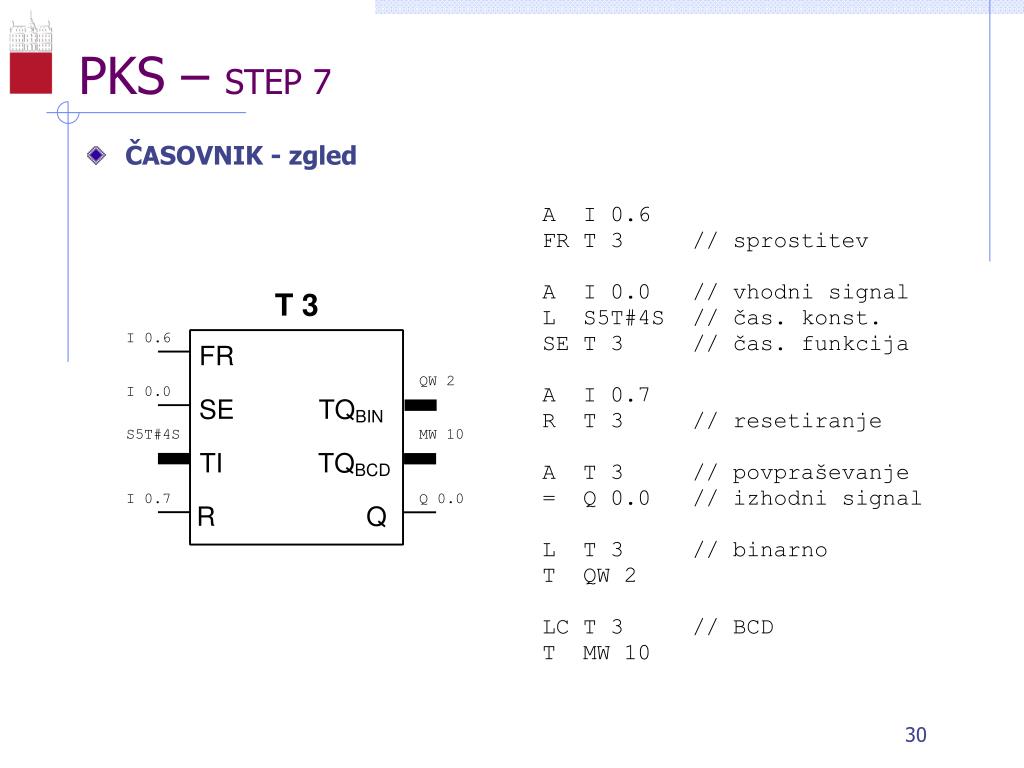

  30. PKS – STEP 7 • ČASOVNIK - zgled

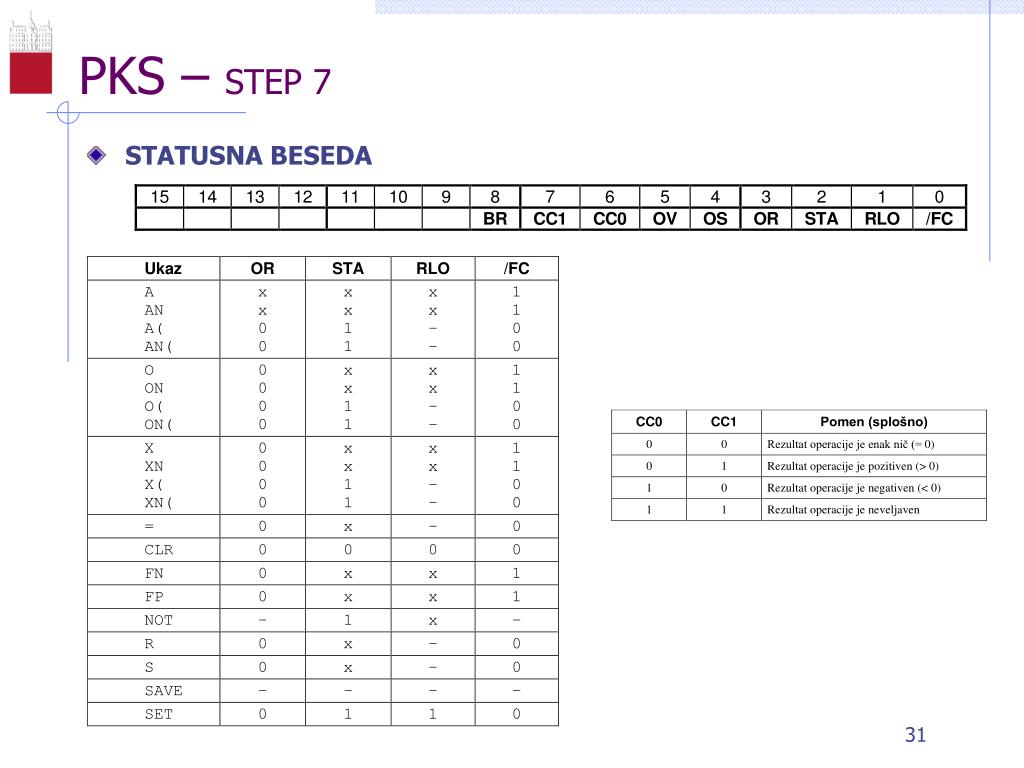

  31. PKS – STEP 7 • STATUSNA BESEDA

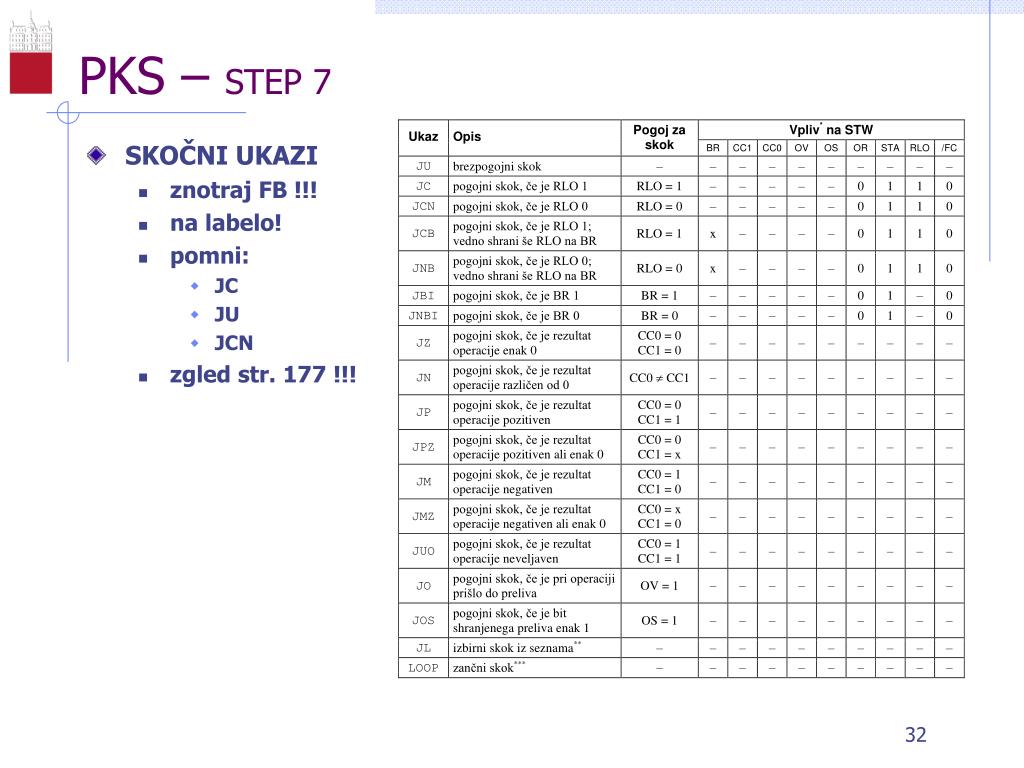

  32. PKS – STEP 7 • SKOČNI UKAZI • znotraj FB !!! • na labelo! • pomni: • JC • JU • JCN • zgled str. 177 !!!

  33. PKS – STEP 7 • BLOKOVNI UKAZI • BE (na koncu) • BEU - brezpogojni zaključek bloka (vmes) • BEC - pogojni zaključek bloka (vmes) • JC • JU • JCN • zgled str. 177 !!! • KLICI (po zaključku sledi povratek na ukaz, ki sledi klicu): • pogojni (RLO): CC FB3 • brezpogojni: UC FB5 • "Prazna ukaza" • NOP 0 • NOP1 (a zasedata pomnilnik in potrebujeta čas za izvajanje!!!)

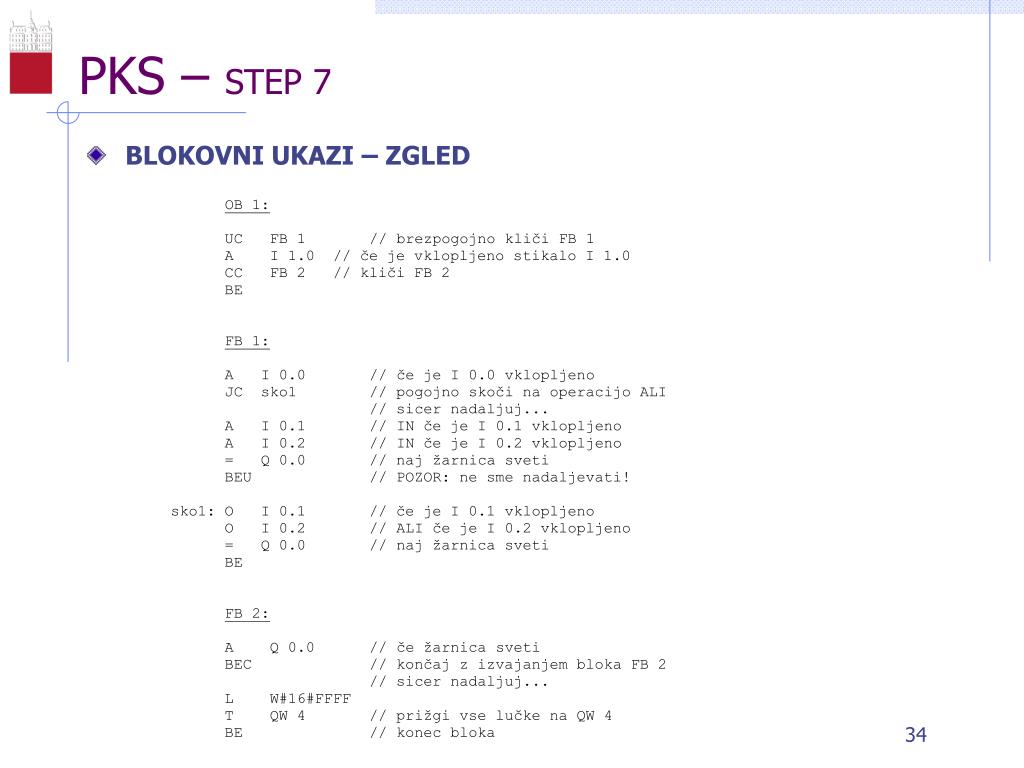

  34. PKS – STEP 7 • BLOKOVNI UKAZI – ZGLED
