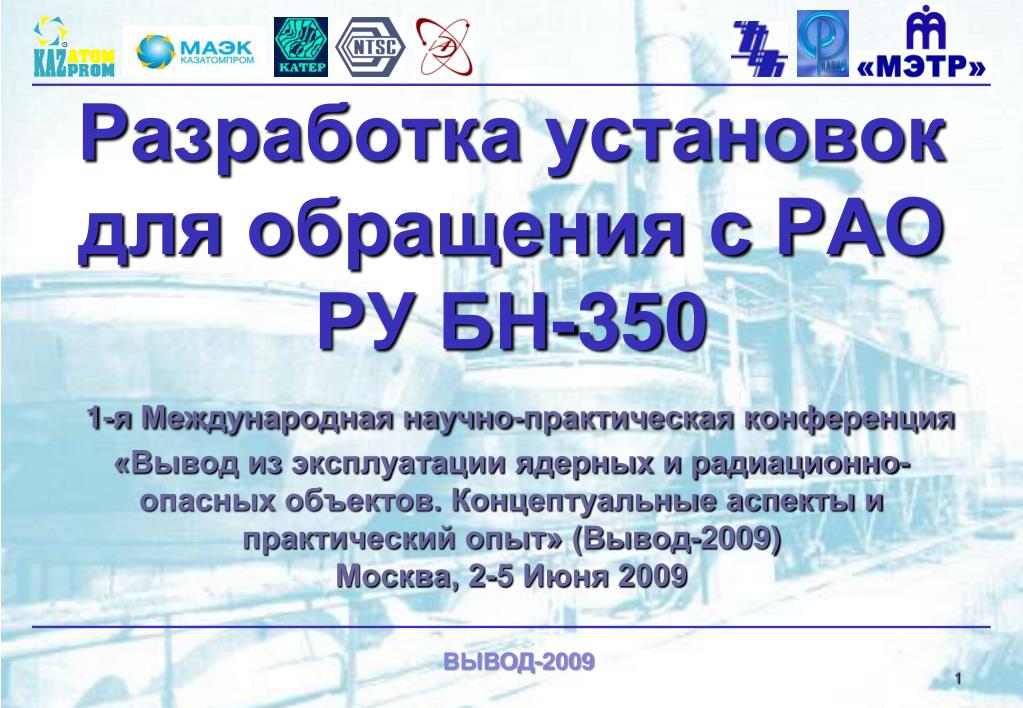

  1. Разработка установокдля обращения с РАО РУ БН-3501-я Международная научно-практическая конференция «Вывод из эксплуатации ядерных и радиационно-опасных объектов. Концептуальные аспекты и практический опыт» (Вывод-2009)Москва, 2-5 Июня 2009 ВЫВОД-2009

  2. Разработка установок для обращения с РАО РУ БН-350 • Иксанов А.Г. (НАК «Казатомпром», г.Алматы, РК); • Пустобаев С.Н., Широбоков Ю.П., Пугачев Г.П. (ТОО «МАЭК-Казатомпром», г.Актау, РК); • Балдов А.Н., Тихомиров Л.Н. , Ткаченко В.В. (ТОО «КАТЭП», г.Алматы, РК); • Тажибаева И.Л., Клепиков А.Х., Романенко О.Г. (НТЦ БЯТ, г.Алматы, РК); • Кенжин Е.А., Яковлев В.В., Хаметов С. (ИАЭ НЯЦ РК, г.Курчатов, РК); • Калинкин В.И., Скворцов А.И. (ОАО «Головной институт «ВНИПИЭТ», г.С-Петербург, РФ); • Дмитриев С.А., Арустамов А.Э. (МосНПО «Радон», г.Москва, РФ); • Зеленский Д.И., Серебренников Ю.А. (ЗАО «МЭТР», г.Москва, РФ). ВЫВОД-2009

  3. РАЗРАБОТКА УСТАНОВОК ДЛЯ ОБРАЩЕНИЯ С РАО РУ БН-350 Исторические сведения • БН-350 - первый в мире опытно-промышленный реактор на быстрых нейтронах с жидкометаллическим теплоносителем. • Проектная тепловая мощность составляет 1000 МВт. • Физический пуск осуществлен 29.11.1972 г. • Энергетический пуск осуществлен 16.07.1973 г. • Решение о выводе из эксплуатации принято Постановлением Правительства РК №456 от 22.04.1999г. ВЫВОД-2009

  4. РАЗРАБОТКА УСТАНОВОК ДЛЯ ОБРАЩЕНИЯ С РАО РУ БН-350 Стратегия вывода из эксплуатации РУ БН-350 Основные этапы: • 1 этап. Приведение РУ БН-350 в состояние длительного безопасного хранения. Основными критериями завершения этого этапа являются: • вывоз с площадки отработавшего ядерного топлива(I очередь); • удаление из РУ и переработка радиоактивного натрия(II очередь); • переработка и размещение на долговременное хранение всех радиоактивных отходов (ЖРО - III очередь,ТРО – IV очередь); • подготовка зданий, сооружений и оборудования к длительному хранению, организация мониторинга(V очередь). ВЫВОД-2009

  5. РАЗРАБОТКА УСТАНОВОК ДЛЯ ОБРАЩЕНИЯ С РАО РУ БН-350 Стратегия вывода из эксплуатации РУ БН-350 Основные этапы: 2 этап. Длительное безопасное хранение под наблюдением в течение 50-ти лет. 3 этап. Частичный или полный демонтаж оборудования, зданий исооружений, и захоронение отходов. ВЫВОД-2009

  6. РАЗРАБОТКА УСТАНОВОК ДЛЯ ОБРАЩЕНИЯ С РАО РУ БН-350 Переработка жидких и твердых радиоактивных отходов • За период эксплуатации с 1972г. на РУ БН-350 образовано значительное количество жидких и твердых радиоактивных отходов. • Общее количество накопленных жидких радиоактивных отходов - 3320 м3. • Активность жидких отходов (без учета активности «чистых» бета- и альфа-излучающих нуклидов) - 2,661014 Бк. • Общее количество накопленных твердых радиоактивных отходов- 6620 тонн. ВЫВОД-2009

  7. РАЗРАБОТКА УСТАНОВОК ДЛЯ ОБРАЩЕНИЯ С РАО РУ БН-350 Переработка жидких и твердых радиоактивных отходов • Активность твердых отходов (без учета активности «чистых» бета- и альфа-излучающих нуклидов) –5,451014 Бк. • Для переработки жидких и твердых радиоактивных отходов БН-350 предлагается следующий комплекс установок: • установка ионоселективной очистки ЖРО, • установка цементирования, • установка прессования твердых радиоактивных отходов в металлические бочки, • хранилище для промежуточного и длительного хранения бочек и контейнеров. ВЫВОД-2009

  8. РАЗРАБОТКА УСТАНОВОК ДЛЯ ОБРАЩЕНИЯ С РАО РУ БН-350 План обращения с ЖРО • Переработка доупариванием с дренированием осадка в хранилище ХЖРО и доочисткой конденсата на ионообменных установках; • Двухступенчатая очистка декантатов ЖРО от радионуклидов; • Озонирование и фильтрация декантата с целью удаления шлама с последующей иммобилизацией инфильтрата в цементной матрице в контейнерах НЗК; ВЫВОД-2009

  9. РАЗРАБОТКА УСТАНОВОК ДЛЯ ОБРАЩЕНИЯ С РАО РУ БН-350 План обращения с ЖРО • Селективная сорбция основного радионуклидаCs-137 с последующим удалением фильтр-контейнеров, как высокоактивных ТРО; • Подъем накопившихся пульп и осадков и их последующее отверждение методом цементирования; • Размещение цементного компаунда в невозвратные железобетонные контейнеры; • Транспортировка спецтранспортом и размещение контейнеров НЗК в специальном хранилище ТРО (здание 158А). ВЫВОД-2009

  10. РАЗРАБОТКА УСТАНОВОК ДЛЯ ОБРАЩЕНИЯ С РАО РУ БН-350 Состояние дел по проектам обращения с ЖРО и ТРО • Разработан и прошел гос.экспертизу проект КП ЖРО, ведётся разработка рабочей документации. • Выполнен анализ объемов, состава и уровней активности РАО, накопленных в процессе эксплуатации РУ БН-350. • Разработан и находится в завершающей стадии согласования и экспертизы проект КП ТРО. ВЫВОД-2009

  11. РАЗРАБОТКА УСТАНОВОК ДЛЯ ОБРАЩЕНИЯ С РАО РУ БН-350 Выполненные работы по V очереди • Проведено инженерное обследование зданий, систем, оборудования и наружных коммуникаций реакторной установки БН-350. • Выполнено радиационное обследование технологических систем зданий 130, 150, 150А, 157 реакторной установки. • Проведено радиационное обследование наружных коммуникаций реакторной установки БН-350. ВЫВОД-2009

  12. РАЗРАБОТКА УСТАНОВОК ДЛЯ ОБРАЩЕНИЯ С РАО РУ БН-350 Выполненные работы по V очереди • Завершены сбор и систематизация данных, подготовка сводных таблиц по системамРУ БН-350, и определение изотопного состава радионуклидов, локализованных на внутренних, и внешних поверхностях системРУ БН-350, измерение суммарной снимаемой активности β-излучающих нуклидов. • Разработан проект подготовки зданий, сооружений и оборудования к безопасному хранению. ВЫВОД-2009

  13. РАЗРАБОТКА УСТАНОВОК ДЛЯ ОБРАЩЕНИЯ С РАО РУ БН-350 Другие проекты • Выполнено обоснование и разработан проект санитарно-защитной зоны и зоны наблюдений. • В стадии выполнений находится разработка проектов, не учтенных в составе I – IV очередей: • Обращение с высокоактивными РАО; • Обращение с органическими ЖРО. ВЫВОД-2009

  14. РАЗРАБОТКА УСТАНОВОК ДЛЯ ОБРАЩЕНИЯ С РАО РУ БН-350 Управление работами и финансирование • Организация, ответственная за вывод из эксплуатации РУ БН-350 – НАК «Казатомпром». • Основные организации РК, участвующие в работах – МАЭК- Казатомпром, КАТЭП,НТЦ БЯТ и ИАЭ НЯЦ РК. • Основные организации РФ, участвующие в работах: ОАО «Головной институт «ВНИПИЭТ», МосНПО «РАДОН», ЗАО «МЭТР». ВЫВОД-2009

  15. РАЗРАБОТКА УСТАНОВОК ДЛЯ ОБРАЩЕНИЯ С РАО РУ БН-350 Управление работами и финансирование • Источники финансирования: средства Республики Казахстан, международная помощь ( США, Великобритания, ТАСИС). Финансирование работ по проекту обращения с ОЯТ и натриевым теплоносителем осуществляется при финансовой и технической поддержке США. Часть проектов по обращению с жидкометаллическим теплоносителем, обращением с цезиевыми ловушками, обследование могильника горячих камер финансируется Великобританией. Основной объём работ, в том числе по обращению с ЖРО и ТРО, финансируется Республикой Казахстан. ВЫВОД-2009

  16. РАЗРАБОТКА УСТАНОВОК ДЛЯ ОБРАЩЕНИЯ С РАО РУ БН-350 Основные решенные задачи • Выполнен анализ объемов, состава и уровней активности РАО, накопленных в процессе эксплуатации РУ БН-350; • Составлены материальные балансы перерабатываемых РАО по объемам, типам, уровню активности, способам переработки; • Разработана методология обращения с РАО при выводе из эксплуатации реактора на быстрых нейтронах. Предложенный комплекс технологий переработки и кондиционирования РАО включен в проекты КП ЖРО, КП ТРО и хранилища для безопасного длительного хранения (50 лет) твердых и отвержденных РАО. ВЫВОД-2009

  17. РАЗРАБОТКА УСТАНОВОК ДЛЯ ОБРАЩЕНИЯ С РАО РУ БН-350 Основные решенные задачи • Сложность и многоплановость запланированных работ и их международный характер потребовали создания современных схем управления проектами. • Роль управляющей компании по проектам обращения с ОЯТ и радиоактивным натрием выполняет казахстанская организация ТОО «КАТЭП», а роль управляющей компании по проектам обращения с ЖРО, ТРО и V очереди вывода из эксплуатации РУ БН-350 – акционерное общество «МЭТР» (Менеджмент. Энергетические Технологии. Разработки), являющееся лидером консорциума российских предприятий - участников работ по выводу из эксплуатации РУ БН-350. ВЫВОД-2009

  18. РАЗРАБОТКА УСТАНОВОК ДЛЯ ОБРАЩЕНИЯ С РАО РУ БН-350 Заключение • Выполненный комплекс работ подтверждает правильность принятой Правительством Республики Казахстан концепции вывода из эксплуатации РУ БН-350 (три последовательных этапа, указанных выше), направленной на минимизацию затрат, дозовых нагрузок персонала и количества радиоактивных отходов. ВЫВОД-2009

  19. РАЗРАБОТКА УСТАНОВОК ДЛЯ ОБРАЩЕНИЯ С РАО РУ БН-350 Заключение • Вывод из эксплуатации реакторной установки большой мощности на быстрых нейтронах выполняется впервые, поэтому разработанные нормативные документы и проектные решения, принятые технологии и оценки капитальных затрат и эксплуатационных расходов могут пополнить базу данных и служить ориентирами для выполнения работ по выводу из эксплуатации аналогичных объектов. ВЫВОД-2009

  20. РАЗРАБОТКА УСТАНОВОК ДЛЯ ОБРАЩЕНИЯ С РАО РУ БН-350 Заключение • Вывод из эксплуатации РУ БН-350 по принятой концепции является процессом высшего уровня сложности, характеризующимся необходимостью одновременного выполнения большого количества и объема работ силами международной «команды» участников из Казахстана, России, США, ЕС и др., что потребовало создания современных эффективных организационных схем взаимодействия и управления указанными проектами, которые могут быть применены и в других сложных проектах. NPES 2009

  21. РАЗРАБОТКА УСТАНОВОК ДЛЯ ОБРАЩЕНИЯ С РАО РУ БН-350 Спасибо за внимание! ВЫВОД-2009
