Phenomenon. There are few voltages (approximately 0.4V) on ANA_LDO line even though C5515 is RTC-only mode(i.e. the internal LDOs were disabled.) Please see the following waveform. I reproduced this phenomenon on C5515EVM and summarized the reproduced way to next slides. CH1: Wake-up

#phenomenon #phenomenon ppt #powerpoint #presentation
Phenomenon - slide 1
01 / 5Phenomenon
1 / 17

Télécharger la présentation

Phenomenon
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

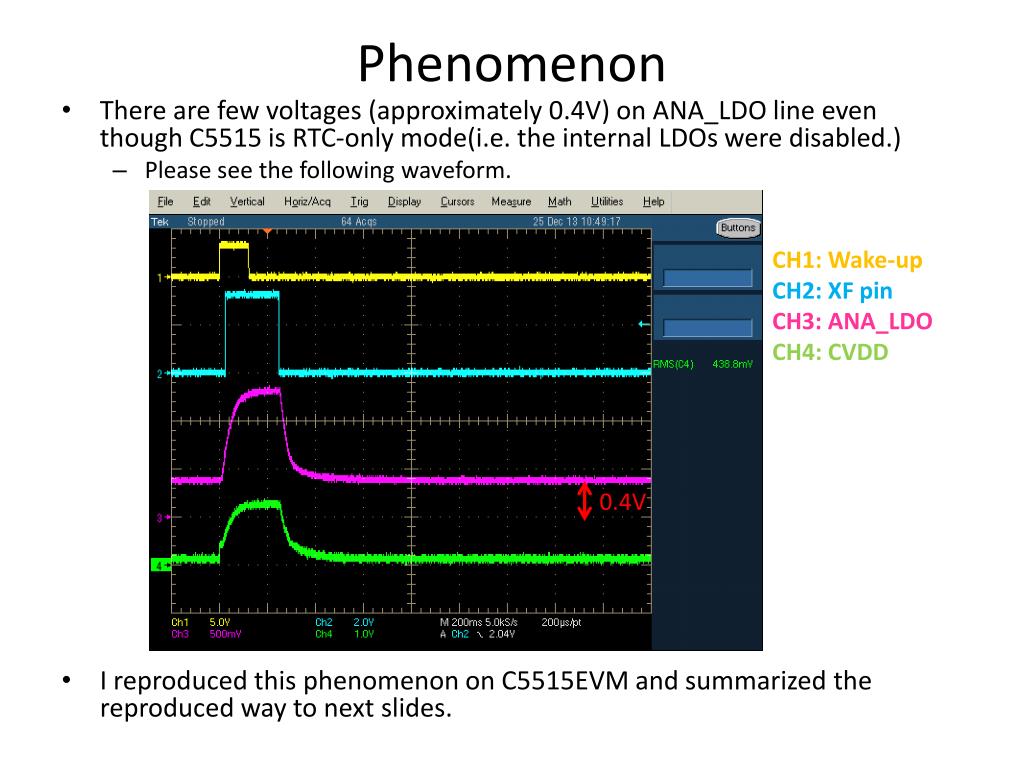

  1. Phenomenon • There are few voltages (approximately 0.4V) on ANA_LDO line even though C5515 is RTC-only mode(i.e. the internal LDOs were disabled.) • Please see the following waveform. • I reproduced this phenomenon on C5515EVM and summarized the reproduced way to next slides. CH1: Wake-up CH2: XF pin CH3: ANA_LDO CH4: CVDD 0.4V

  2. Condition • Tools • C5515EVM • SD card • RTC only mode code (&boot image) • Oscilloscope

  3. Procedure • Connect the JP16(1-2) • Connect the JP15 pin2 to JP16(1-2) * i.e. Supply the voltage of ANA_LDO to USB_LDO_IN • Insert the SD card which put on the RTC-only mode boot image • Power-on the EVM • Push the wake-up pin *Note: Other jumpers are default position.

  4. For your information • I have gotten the waveform which we expected if not connect the ANA_LDO to USB_LDO. CH1: Wake-up CH2: XF pin CH3: ANA_LDO CH4: CVDD

  5. Background for connecting the ANA_LDO to USB_VDD_IN • Wehave used the special C5532 devicewhich can work the USB oscillator(12MHz). However, this device did not support the USB_LDO. So, they need to supply the 1.3V for USB_VDD_IN in order to use this Oscillator. • This is why they use the ANA_LDO voltage instead of USB_LDO.
