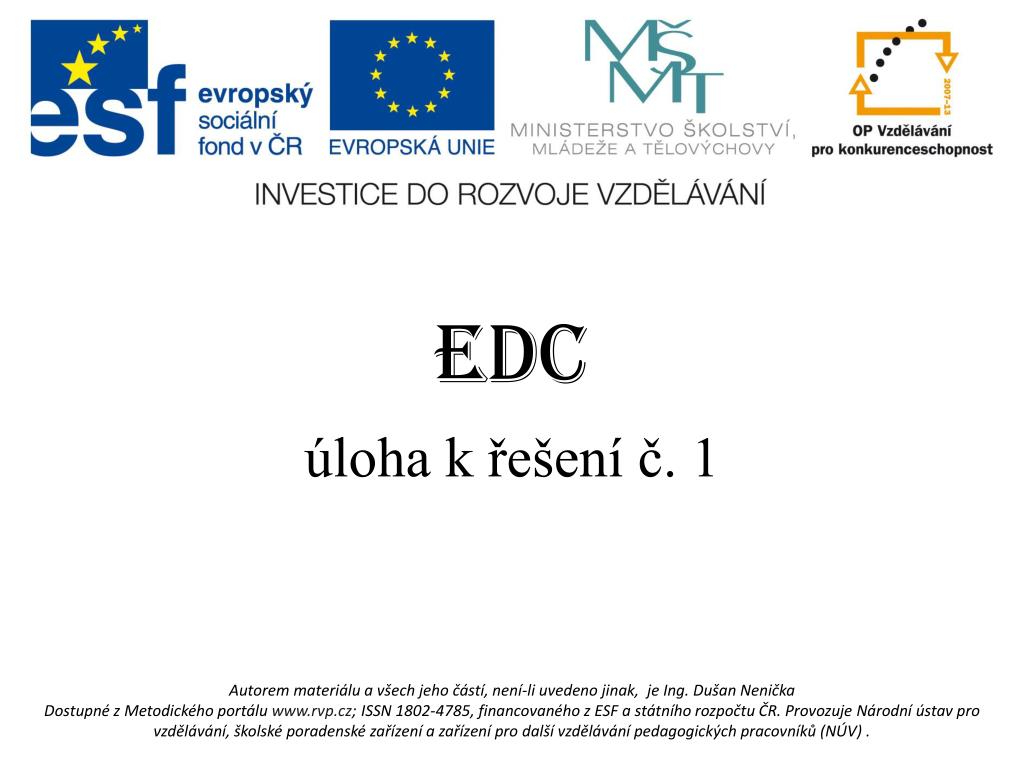

  1. EDC úloha k řešení č. 1 Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Dušan NeničkaDostupné z Metodického portálu www.rvp.cz; ISSN 1802-4785, financovaného z ESF a státního rozpočtu ČR. Provozuje Národní ústav pro vzdělávání, školské poradenské zařízení a zařízení pro další vzdělávání pedagogických pracovníků (NÚV) .

  2. Zadání: Do servisu bylo přivezeno vozidlo, u kterého nešlo nastartovat motor. Vozidlo je vybaveno palivovým systémem EDC s rotačním vstřikovacím čerpadlem. Vyberte z nabídky možnou příčinu a dále postupujte dle pokynů. nefunkční snímač polohy brzdového pedálu vadný snímač otáček motoru vadný snímač atmosférického tlaku

  3. Vyberte vhodné měřidlo ampérmetr voltmetr osciloskop ohmmetr

  4. 30 15 Elektrické schéma podle výukového panelu DEGENER Klikněte na pin, na kterém budete měřit odpor. ohmmetr + COM

  5. Zvolte na ohmmetru požadovaný rozsah: 20 mΩ 2 Ω 200 Ω 20 kΩ 2 MΩ

  6. Vyberte polohu klíčku ve spínací skříňce: 0 1 2 - nastartovat motor

  7. Vyberte správnou hodnotu odporu: 0 3,29 70,38 120,74 1005,43 6932,91

  8. 30 15 Elektrické schéma podle výukového panelu DEGENER Klikněte na pin, na kterém budete měřit výstupní napětí. osciloskop + COM

  9. Zvol na osciloskopu vhodný rozsah časové základny 20 μs 2 ms 200 ms 20 s 2 min

  10. Vyberte polohu klíčku ve spínací skříňce: 0 1 2 – nastartovat motor

  11. Vyberte správný průběh výstupního napětí:

  12. zpět k příčině závady zpět na výběr měřidla zpět k připojení ohmmetru zpět k rozsahu ohmmetru zpět ke spínací skříňce při měření ohmmetrem zpět hodnotám odporu zpět k připojení osciloskopu zpět k rozsahu osciloskopu zpět ke spínací skříňce při měření osciloskopem zpět k výběru oscilogramu

  13. SPRÁVNĚ! Měřil jsi ohmmetrem i osciloskopem?
