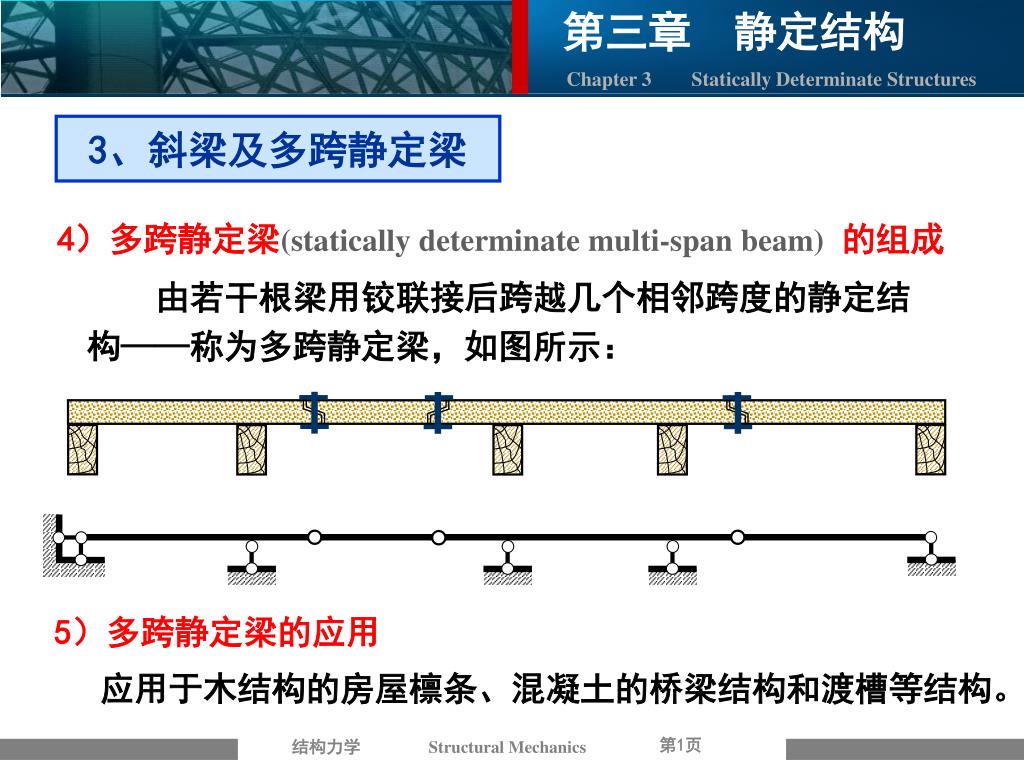

1. 3、斜梁及多跨静定梁 4）多跨静定梁(statically determinate multi-span beam)的组成 由若干根梁用铰联接后跨越几个相邻跨度的静定结构——称为多跨静定梁，如图所示： 5）多跨静定梁的应用 应用于木结构的房屋檩条、混凝土的桥梁结构和渡槽等结构。

2. 桥梁示意图 q FP FP FP 计算简图 FP q FP FP 支撑关系图 FP q FP FP 传力途径

3. C E F A D B 附属部分 附属部分 基本部分 F E C D A B 基本部分——自身为几何不变体系； 附属部分——需要依赖基本部分才能成为几何不变体系。 3、斜梁及多跨静定梁 6）多跨静定梁的支撑关系 计算简图 支撑关系图

4. 附属部分 附属部分 基本部分 形式一 附属部分 基本部分 基本部分 形式二 作用在附属部分上的荷载不仅使附属部分产生内力，还会使基本部分产生内力。作用在基本部分上的荷载只会使基本部分产生内力。 3、斜梁及多跨静定梁 7）多跨静定梁的形式

5. 求图示多跨静定梁的弯矩和剪力图。 【例题3】 1kN 3kN 1kN/m 2kN/m F B C A D H G E 1m 2m 3m 4m 2m 1m 1m E H F G B A C 2kN/m F H G FYF FYG 8）多跨静定梁的计算 解：a、层次图 FGH部分： b、求反力

6. -1.33kN 3kN C F D E FYE FYC 1kN/m 1kN C A B FYA FYB 1.44kN CEF部分： ABC部分：

7. 剪力图 m kN · 弯矩图 kN 1kN 3kN 1kN/m 2kN/m F E C B A D H G 0.23 5.33 1.39 5.05 1m 2m 3m 4m 2m 1m 1m 4 2.44 1 D F B C A H G E 2 2 4 2.44 1.44 1.39 F D G B C A H E 1.33 2.61 c、画弯矩图及剪力图 1.33 1.56
