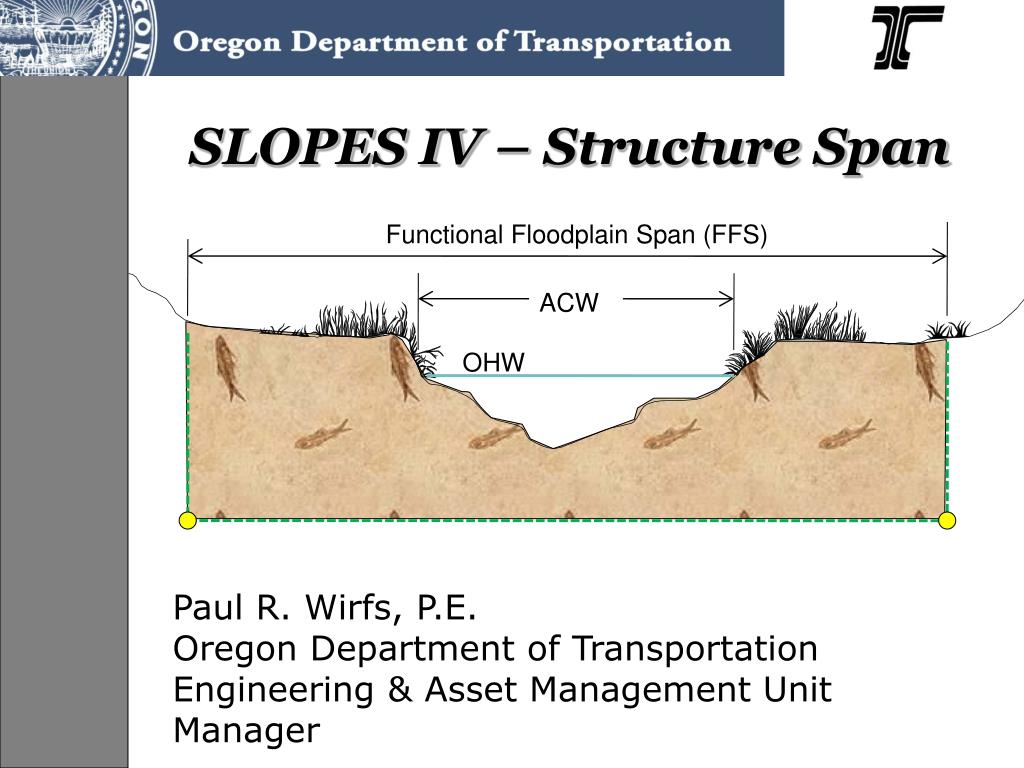

  1. SLOPES IV – Structure Span Functional Floodplain Span (FFS) ACW OHW Paul R. Wirfs, P.E. Oregon Department of Transportation Engineering & Asset Management Unit Manager

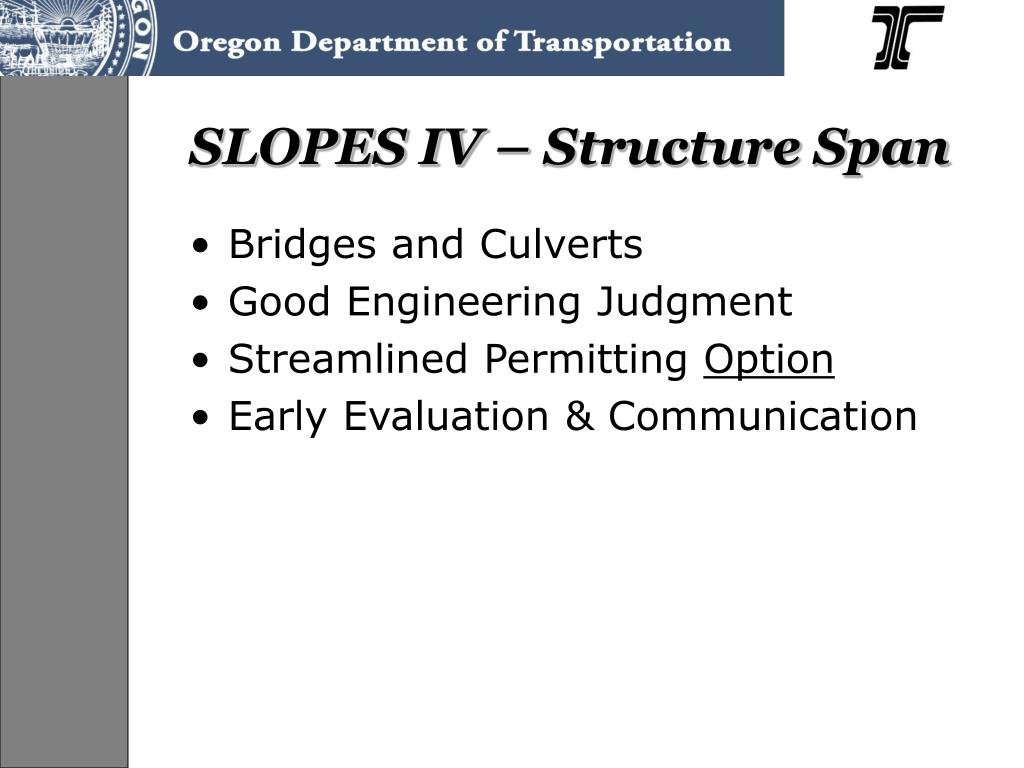

  2. SLOPES IV – Structure Span • Bridges and Culverts • Good Engineering Judgment • Streamlined Permitting Option • Early Evaluation & Communication

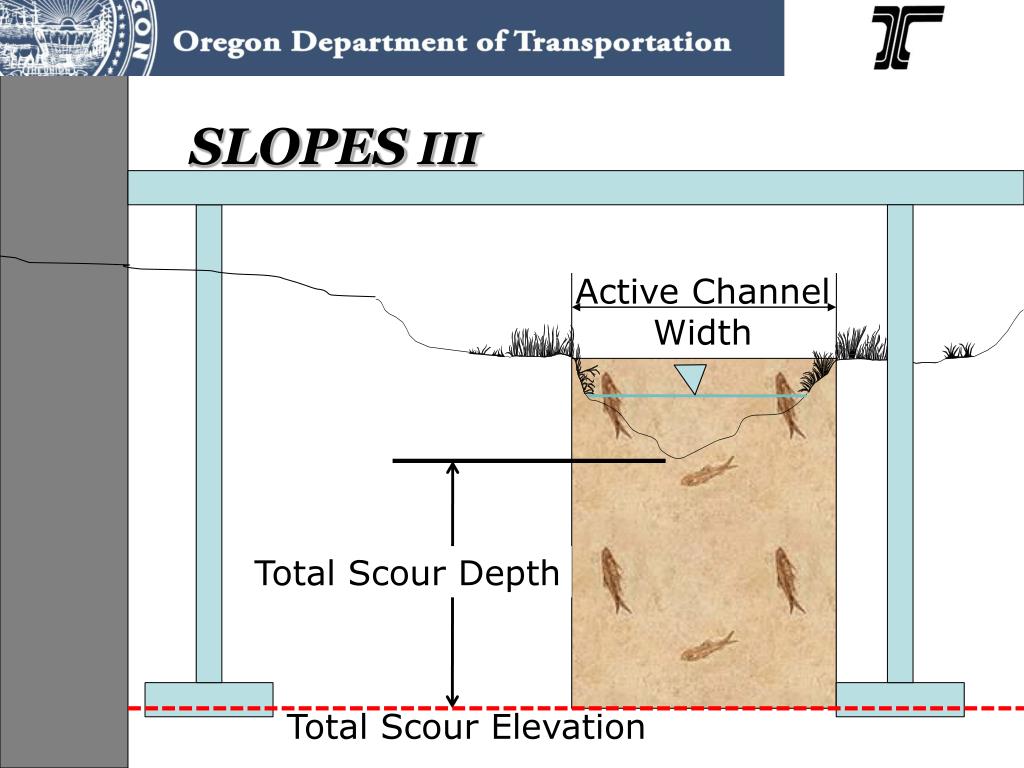

  3. SLOPES III Active Channel Width Total Scour Depth Total Scour Elevation

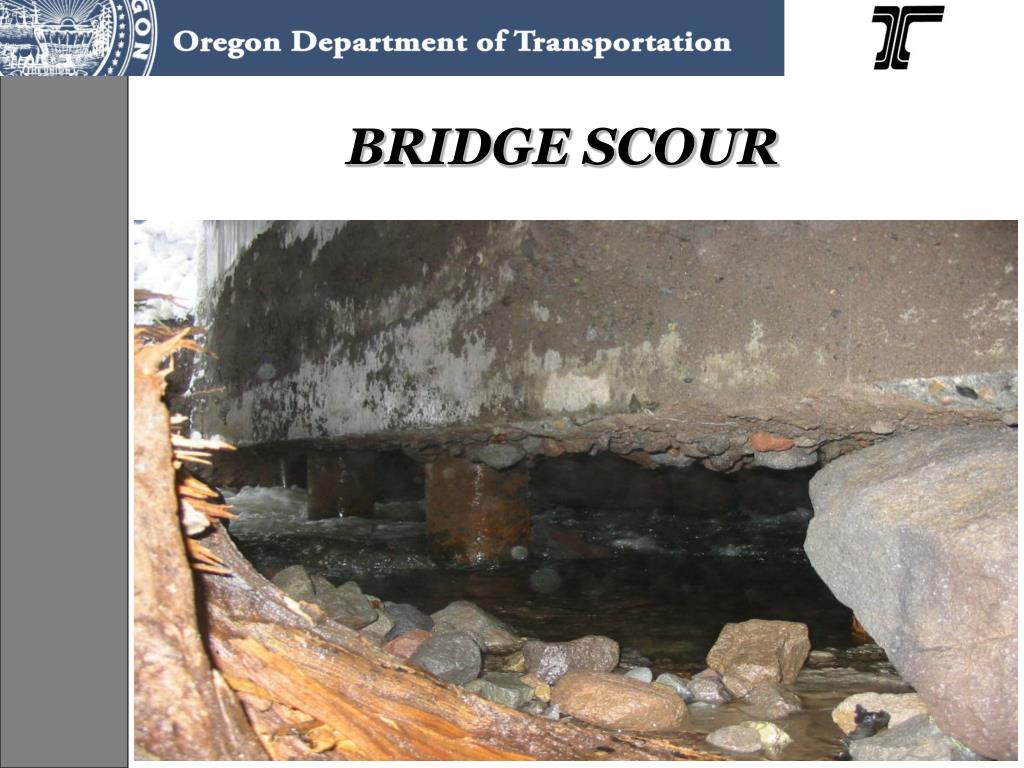

  4. BRIDGE SCOUR

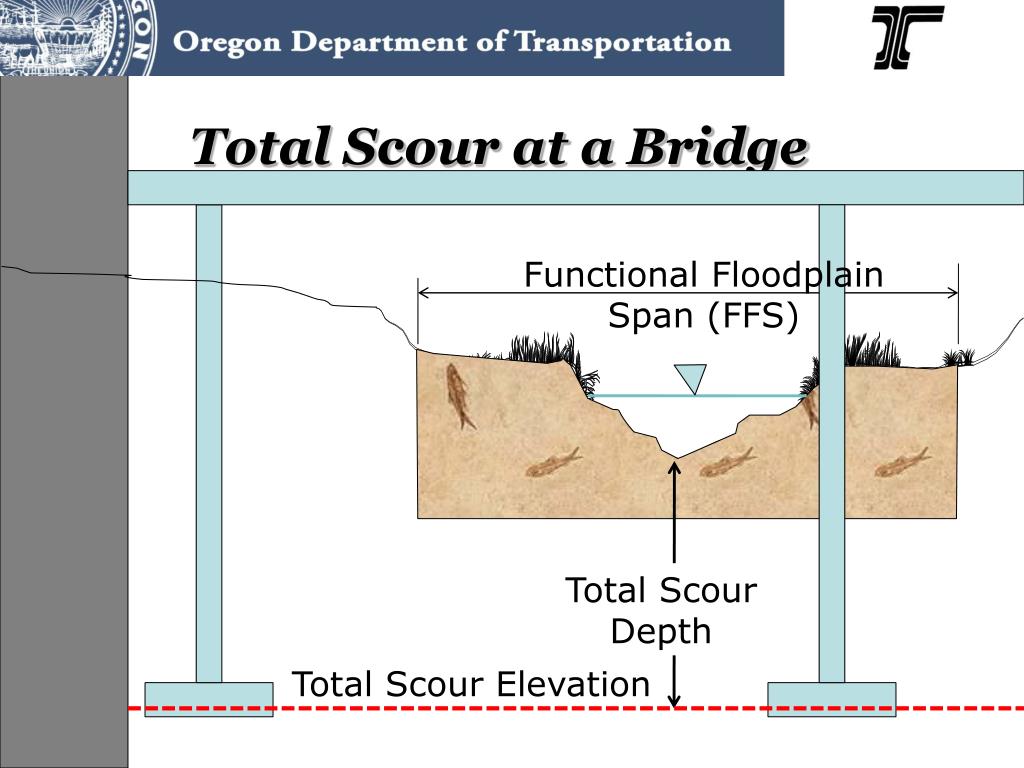

  5. Total Scour at a Bridge Functional Floodplain Span (FFS) Total Scour Depth Total Scour Elevation

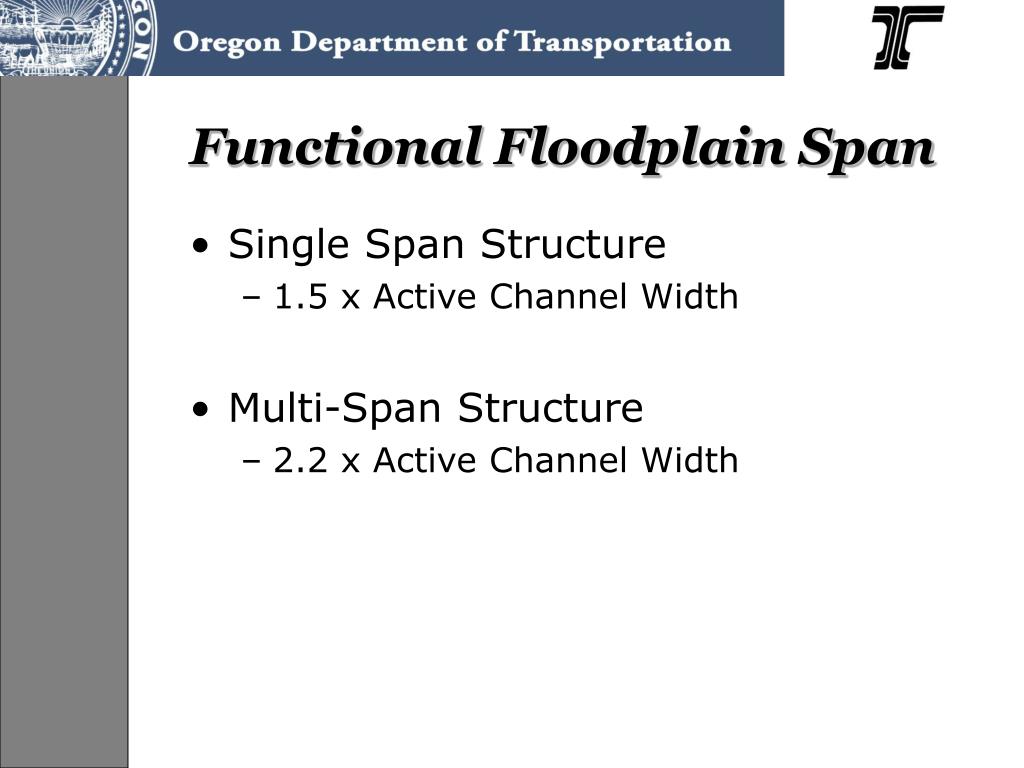

  6. Functional Floodplain Span Single Span Structure 1.5 x Active Channel Width Multi-Span Structure 2.2 x Active Channel Width

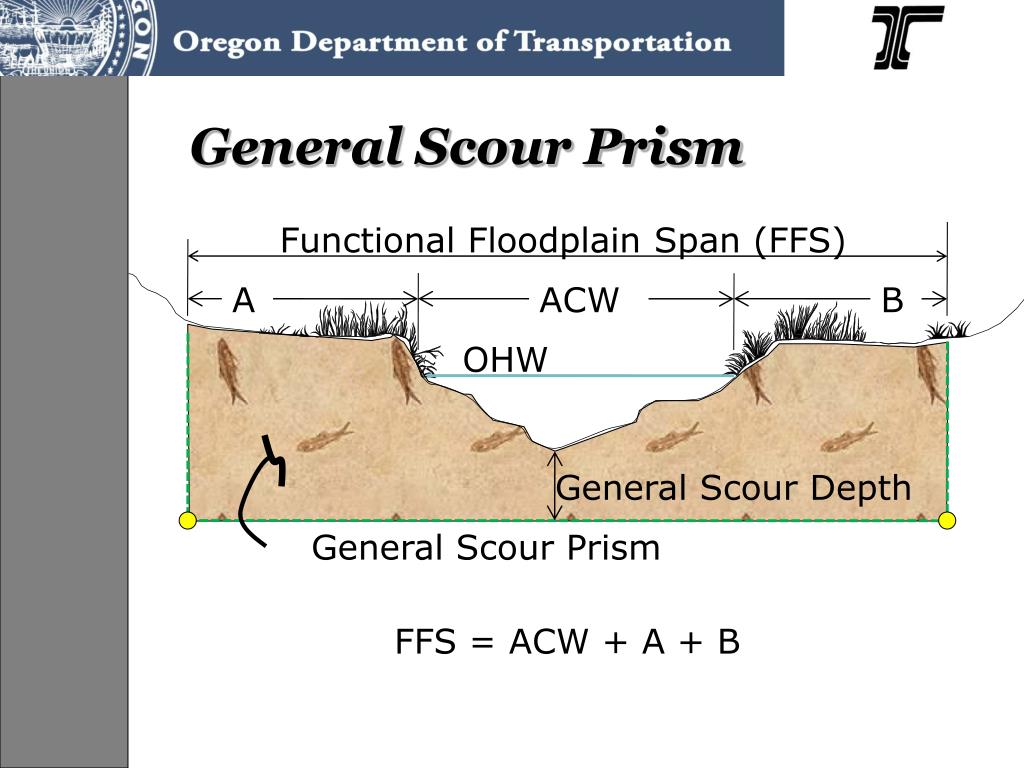

  7. General Scour Prism Functional Floodplain Span (FFS) A ACW B OHW General Scour Depth General Scour Prism FFS = ACW + A + B

  8. Bridge Abutment Protection Required Because: Abutment Scour not considered Channel Migration Foundation on Erodible Materials

  9. http://www.oregon.gov/ODOT/HWY/ GEOENVIRONMENTAL/ ftp://ftp.odot.state.or.us/SLOPES_IV Paul R. Wirfs, P.E. Oregon Department of Transportation Engineering & Asset Management Unit Manager 503-986-3526
