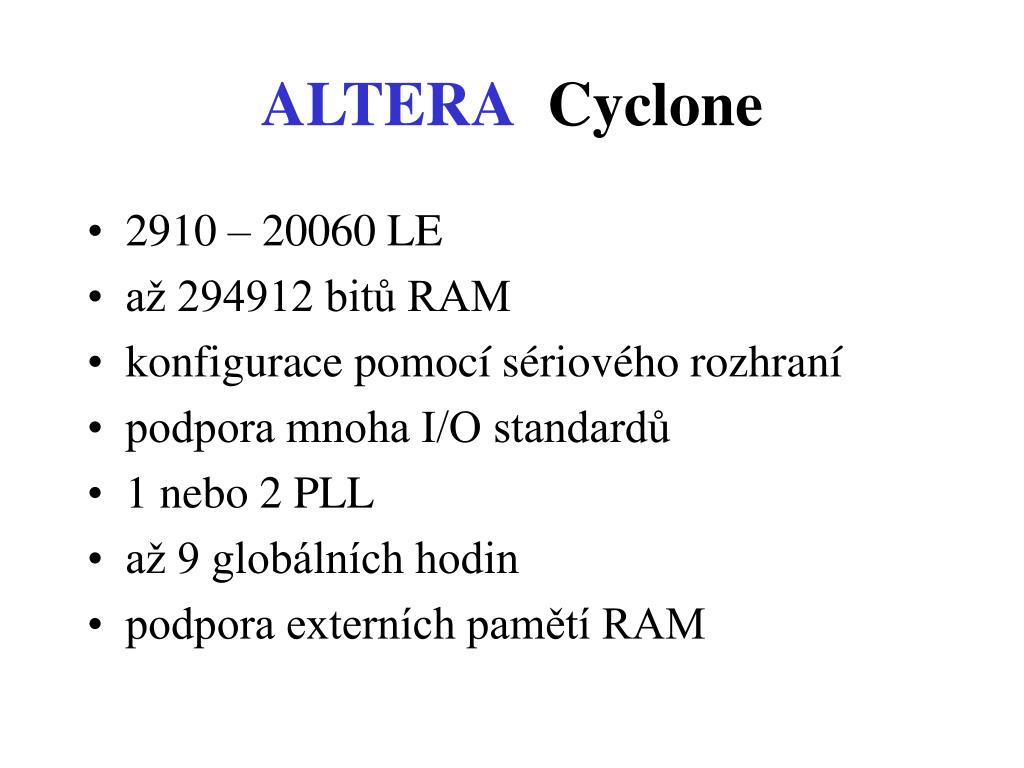

  1. ALTERACyclone • 2910 – 20060 LE • až 294912 bitů RAM • konfigurace pomocí sériového rozhraní • podpora mnoha I/O standardů • 1 nebo 2 PLL • až 9 globálních hodin • podpora externích pamětí RAM

  2. Přehled

  3. Funkční popis • řádkové a sloupcové propojení mezi LAB a pamětí • každý LAB (logic aray block) se skládá z 10 LE (logic element) , bloky jsou v řádcích a sloupcích • M4K dual port paměť se 4kbity (4608b), bloky mezi určitými LABs • I/O piny ovládané IOE (IO element) umístěné na koncích řádků a sloupců LAB • hodiny připojitelné ke všem blokům LE,IOE,memory ...

  4. Blokový diagram

  5. Přehled

  6. Struktura a propojení LAB

  7. LAB • každý LAB obsahuje 10 LE, kontrolní signály, lokální spojení, LUT (look up table) (logická funkce) a registry • lokální spojení lze provést v rámci LAB nebo se sousedními LAB, M4K RAM, PLL nebo IOE

  8. Lokální spojení

  9. Přehled řídících signálů

  10. LE logic element • obsahuje čtyřvstupovou LUT (log. funkce) • programovatelný registr (D,T,JK,SR), řetězec carry • podporuje dynamické přičítání a odčítání bitů • všechny typy propojení:lokální, řádkové, sloupcové, řetězení LUT, řetězení registrů a přímé propojení • pracuje v normálním nebo aritmetickém módu

  11. LE logic element

  12. LE normální mód vhodný pro realizaci logických a kombinačních funkcí

  13. LE aritmetický mód vhodný pro realizaci sčítaček, čítačů, komparátorů ...

  14. R4 a C4 interconnect

  15. Paměť • bloky 4608 bitů RAM • 250 MHz • true dual port, siple dual port, single port • možný byte přístup • shift registr a FIFO buffer • paritní bity

  16. Paměť

  17. Hodiny • 4 vstupní piny pro hodiny • až 9 globálních hodin • PLL výstupy a dual purpose clock piny mohou také řídit hodiny • hodiny lze zavést do všech bloků LE, IOE, M4K RAM

  18. Hodiny

  19. I/O vlastnosti • vyhovuje 3,3V, 32/64bit, 33/66MHz PCI • JTAG(Joint Test Action Group) a BST(boundary-scan test) podpora • třístavové budiče • nastavení rychlosti přeběhu • programovatelný pull up rezistor • programovatelné zpoždění • nastavitelný výstup jako otevřený kolektor • nastavení výstupního napětí a proudu (3,3V, 2,5V, 1,8V, 2-24mA podle IO standardu)

  20. I/O propojení

  21. I/O struktura

  22. IO podporované standardy
