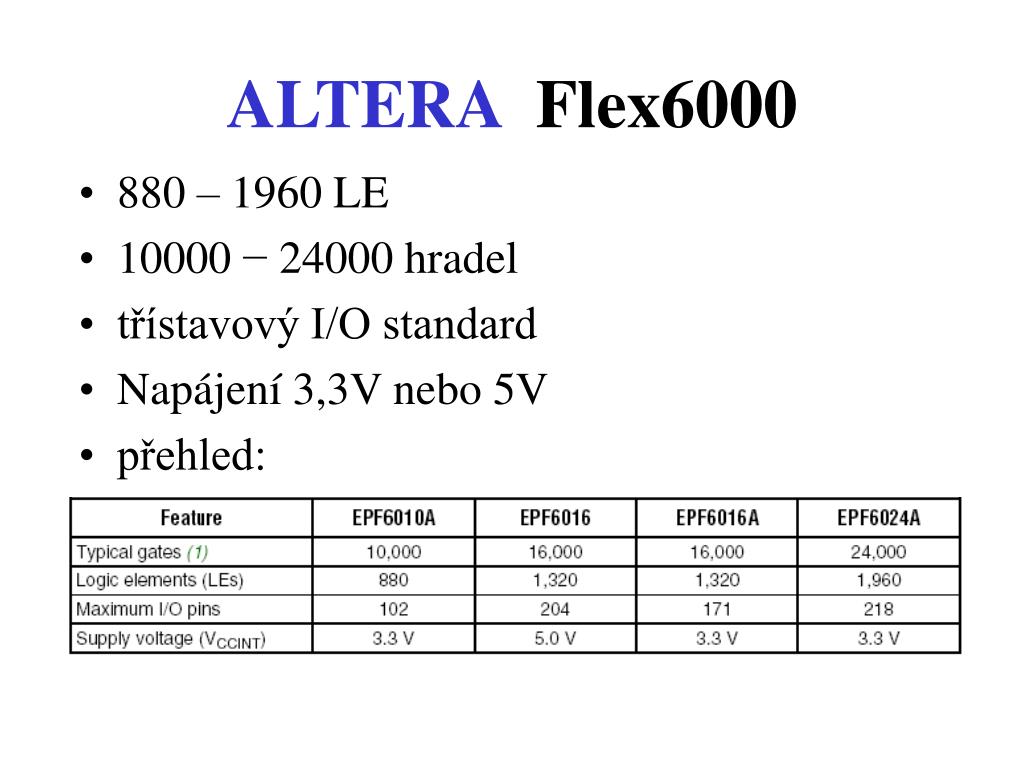

  1. ALTERAFlex6000 • 880 – 1960 LE • 10000 − 24000 hradel • třístavový I/O standard • Napájení 3,3V nebo 5V • přehled:

  2. Funkční popis • stukturu Flex6000 tvoří LE (logic element) • LE jsou po 10 propojeny do LAB (logic aray block) • každý LE obsahuje 4 vtupy look-up table • Fast Track Interconnect • I/O piny ovládané IOE (IO element) umístěné na koncích řádků a sloupců LAB • local interconnect(1LAB/20LE)

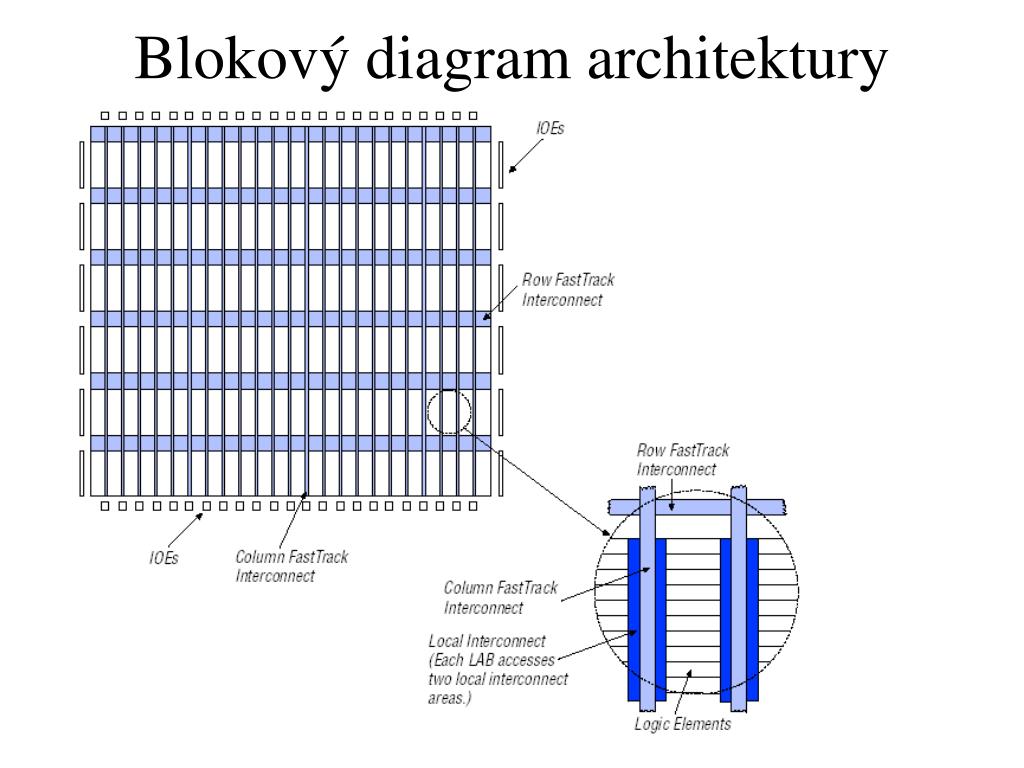

  3. Blokový diagram architektury

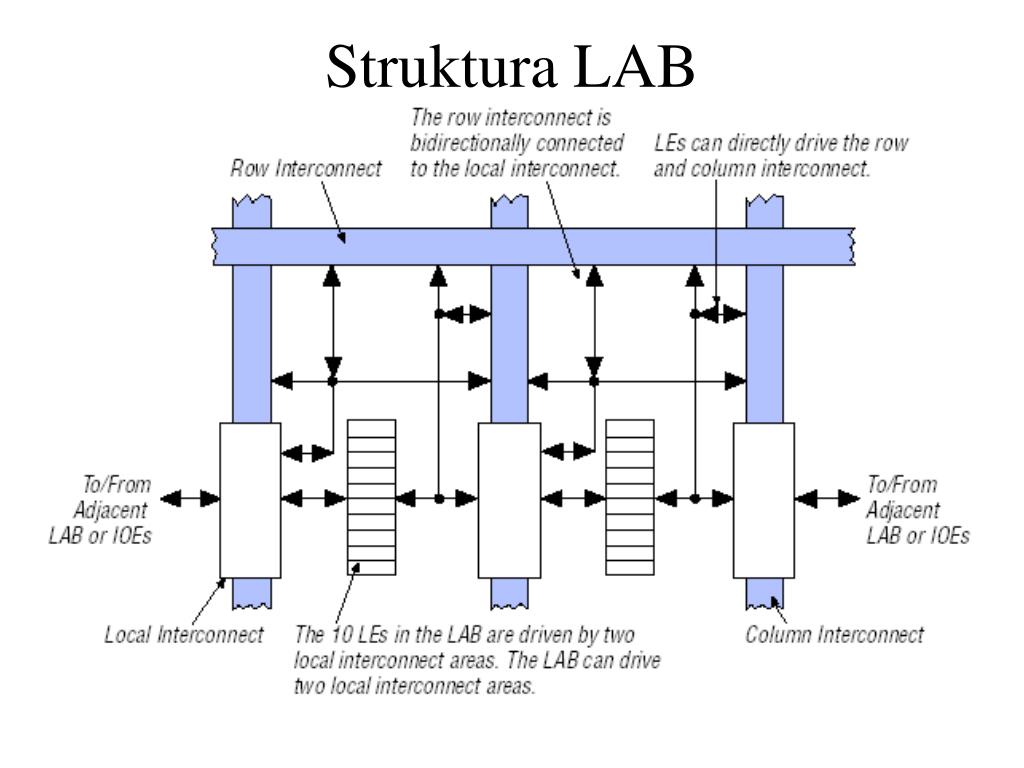

  4. Struktura LAB

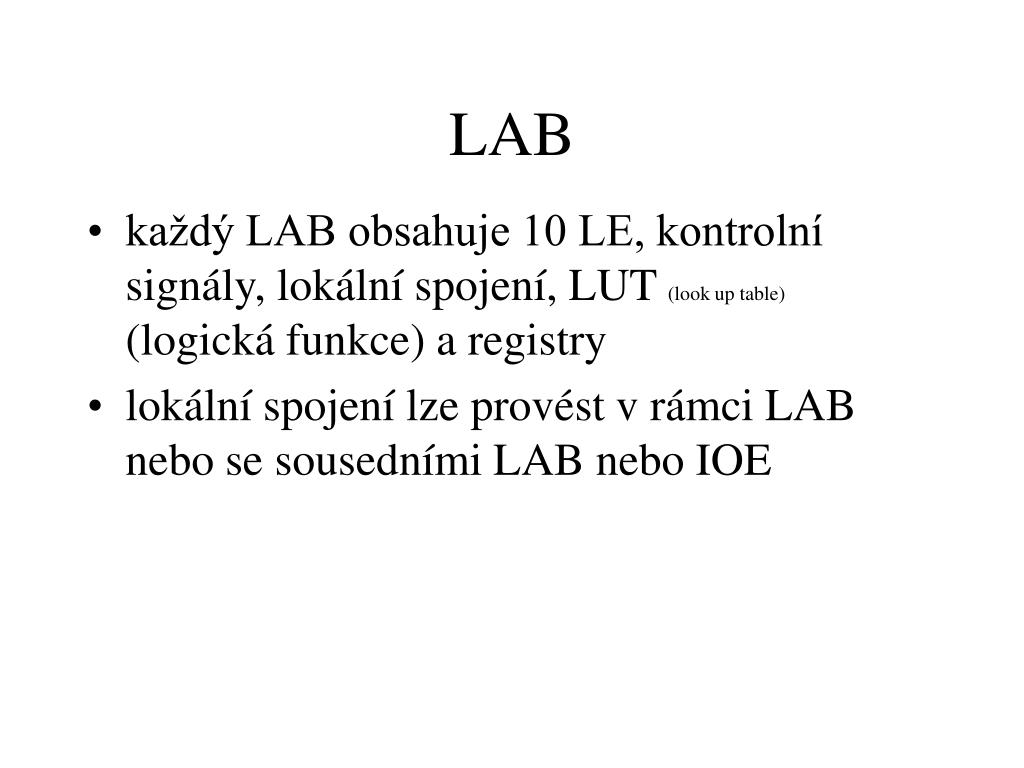

  5. LAB • každý LAB obsahuje 10 LE, kontrolní signály, lokální spojení, LUT (look up table) (logická funkce) a registry • lokální spojení lze provést v rámci LAB nebo se sousedními LAB nebo IOE

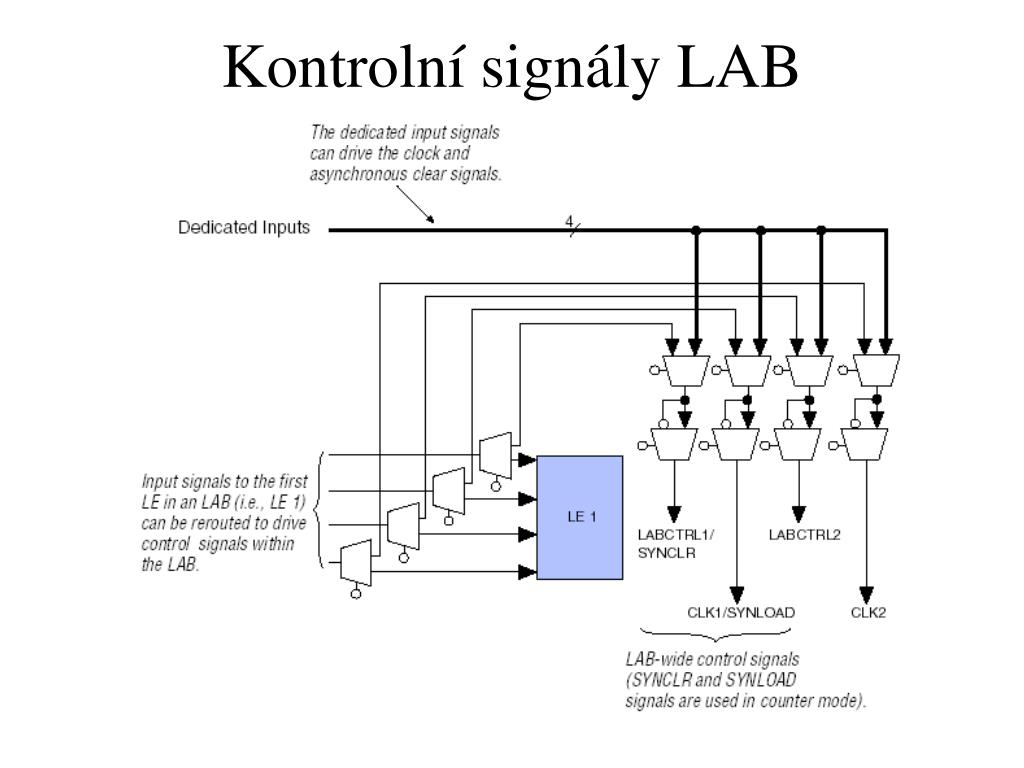

  6. Kontrolní signály LAB

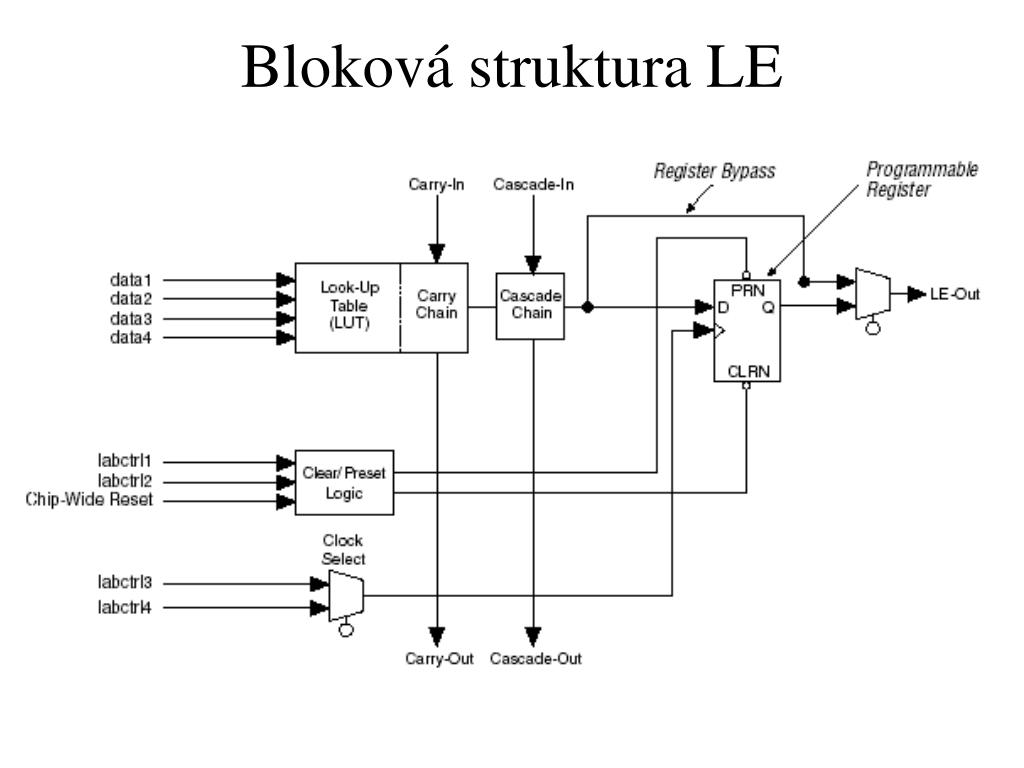

  7. Bloková struktura LE

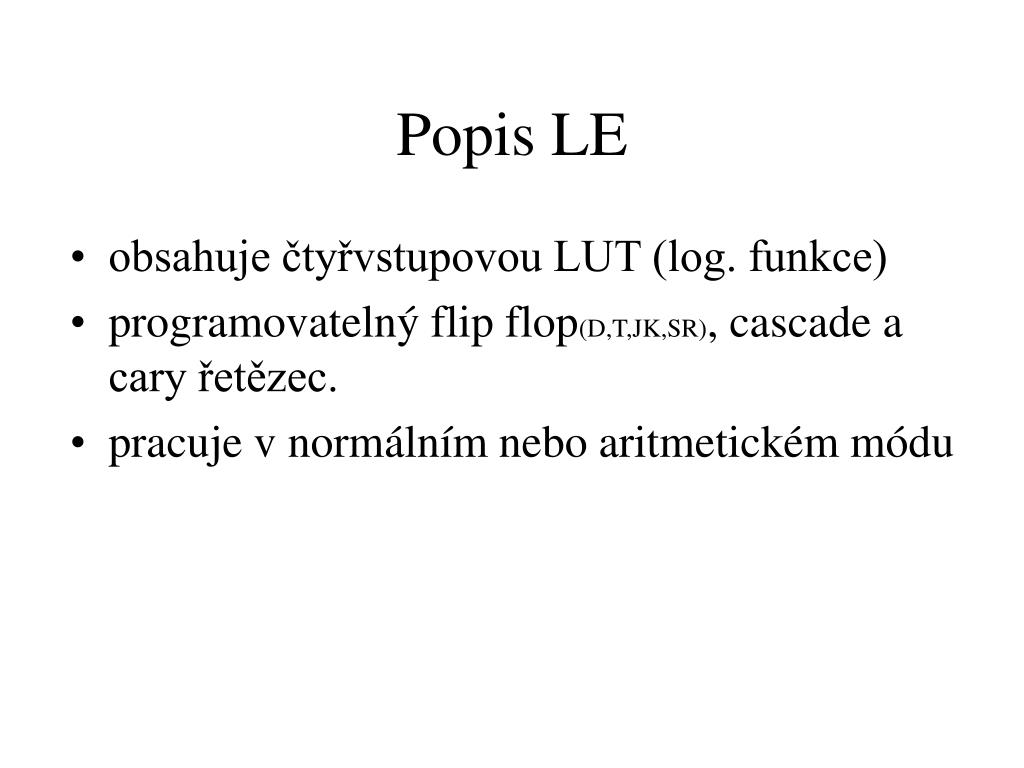

  8. Popis LE • obsahuje čtyřvstupovou LUT (log. funkce) • programovatelný flip flop(D,T,JK,SR), cascade a cary řetězec. • pracuje v normálním nebo aritmetickém módu

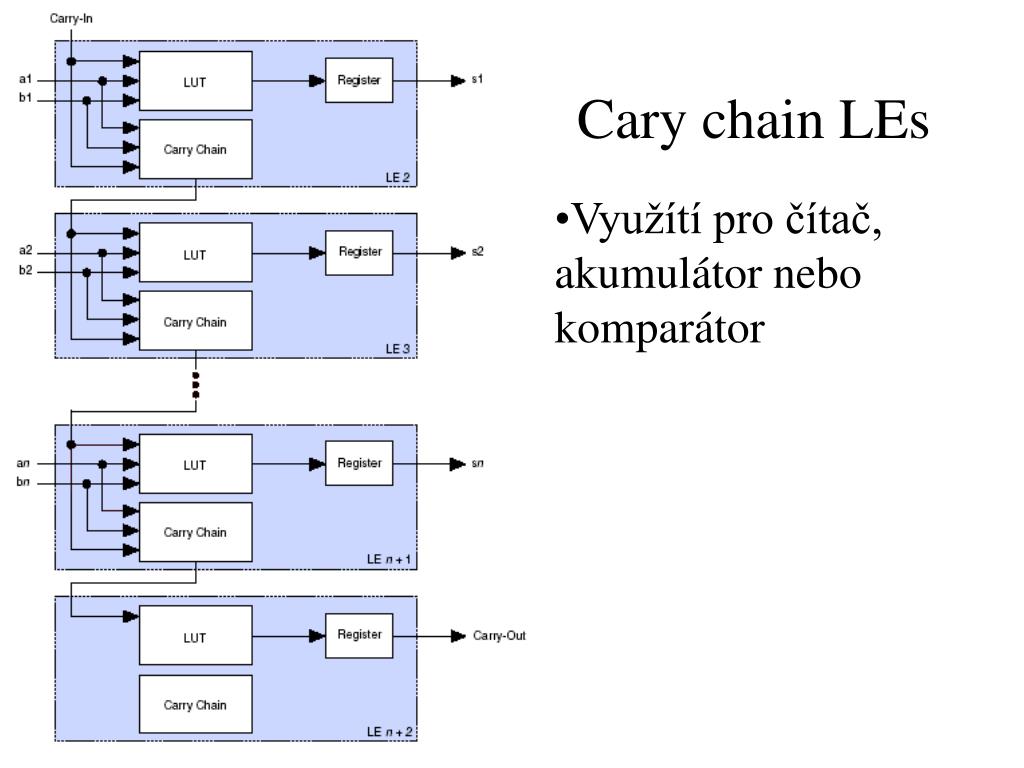

  9. Cary chain LEs • Využítí pro čítač, akumulátor nebo komparátor

  10. Cascade chain LEs • příklad využití pro logickou funkci

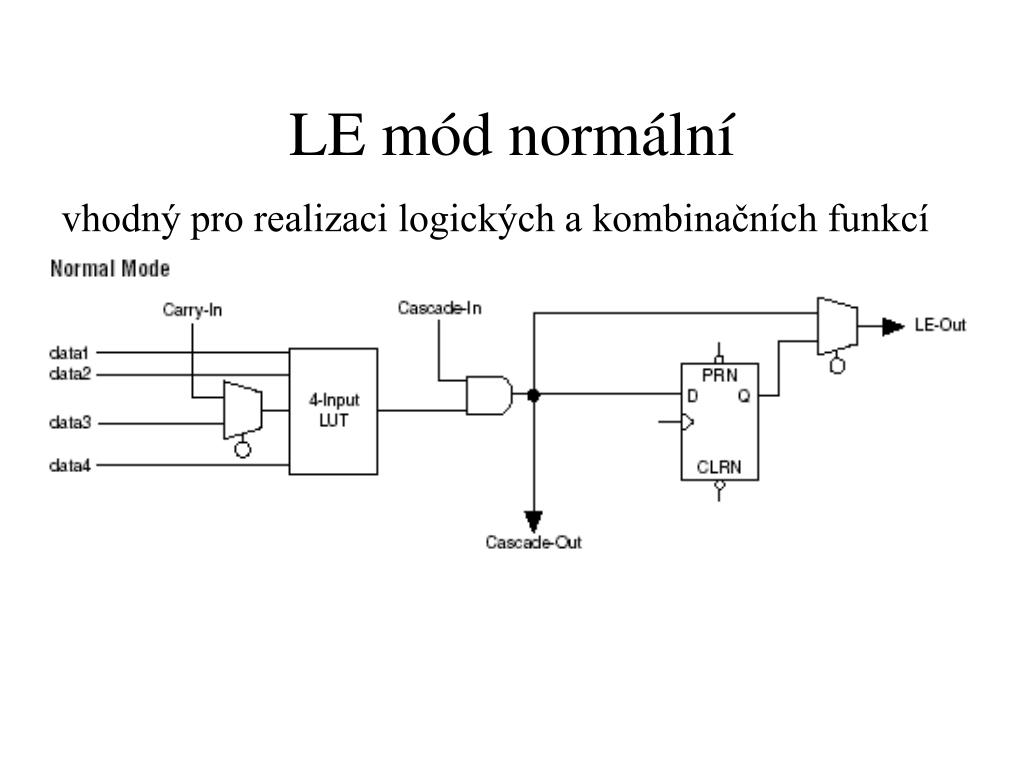

  11. LE mód normální vhodný pro realizaci logických a kombinačních funkcí

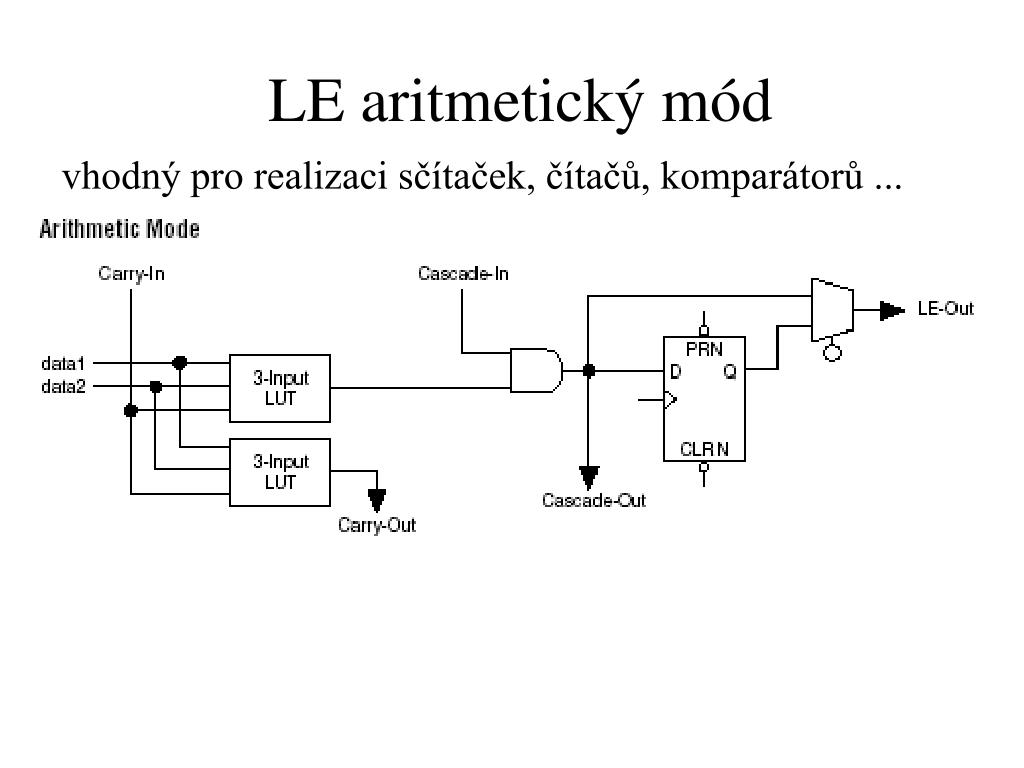

  12. LE aritmetický mód vhodný pro realizaci sčítaček, čítačů, komparátorů ...

  13. LE counter mód vhodný pro realizaci up/down čítače

  14. Clear a Preset LE

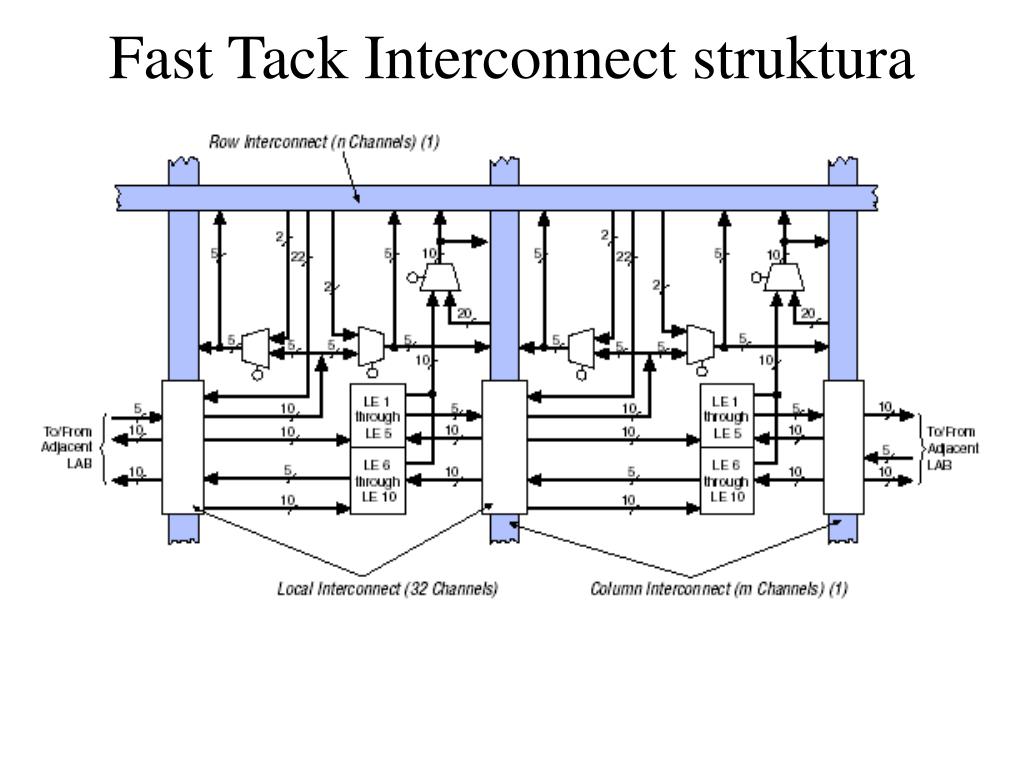

  15. Fast Tack Interconnect struktura

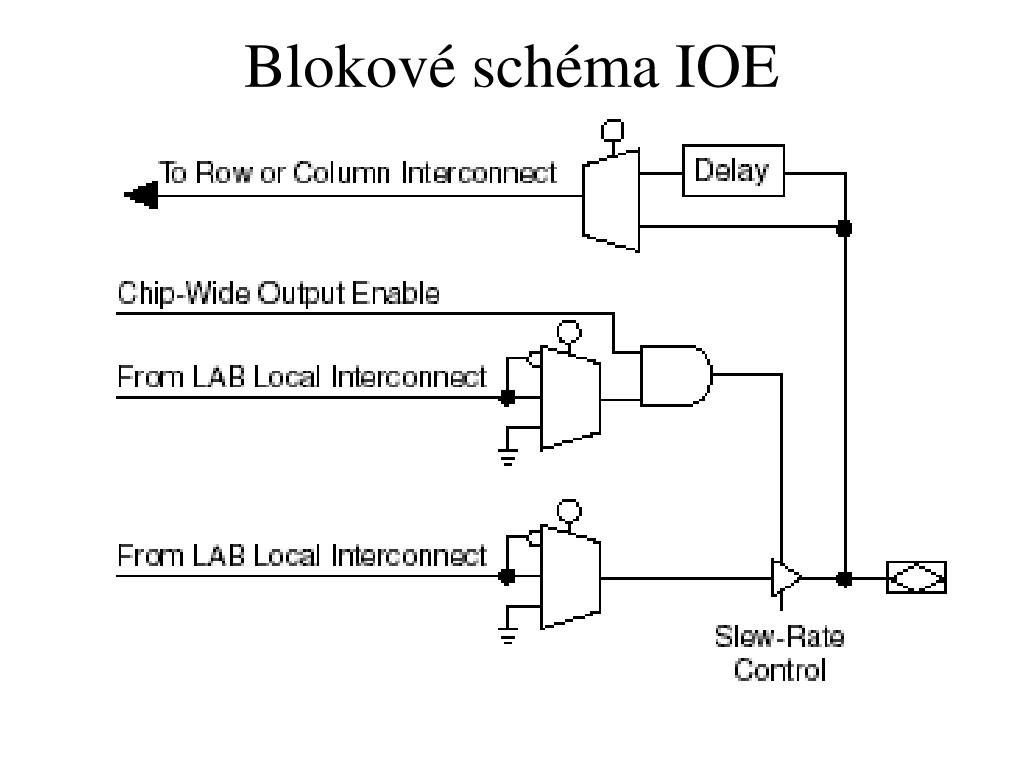

  16. Blokové schéma IOE

  17. IO podporované standardy Vccint-vnitřní operace a vstupní bufferVccio- output drivers

  18. Frekvenční závislost odběru
