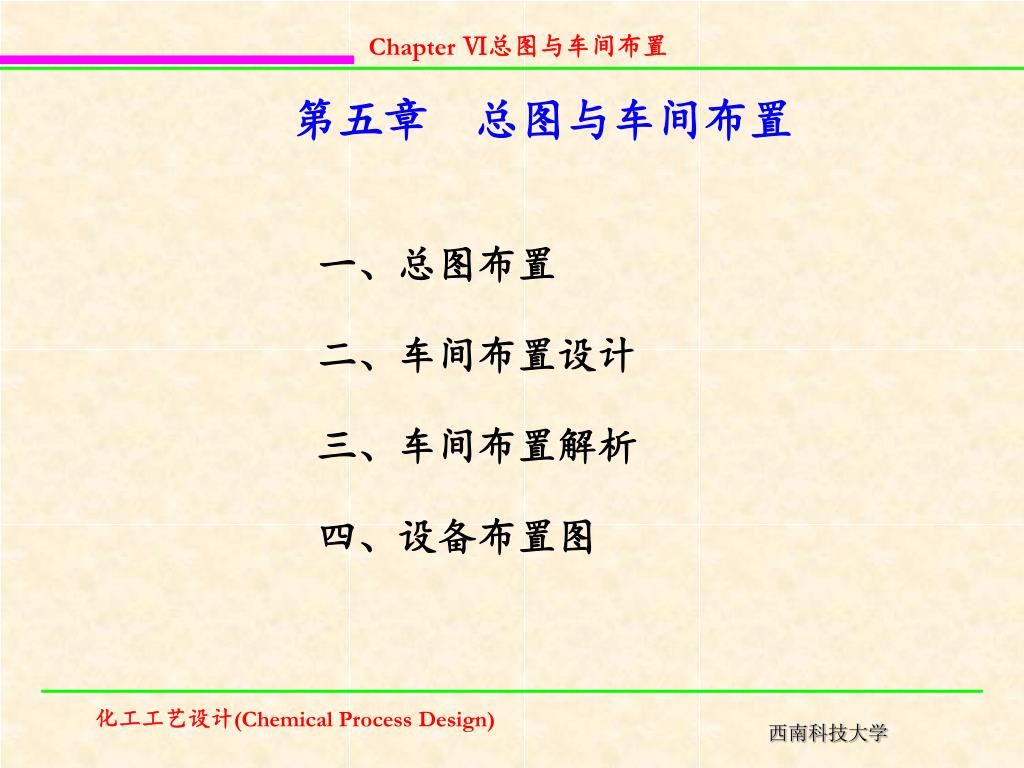

1. Chapter Ⅵ总图与车间布置 第五章 总图与车间布置 一、总图布置二、车间布置设计三、车间布置解析四、设备布置图

2. §5-1 总图布置 第一节 总图布置 （一）总图布置的任务 （二）总图布置的要求 （三）总平面布置图的示例及分析

3. §5-1 总图布置 （一）总图布置的任务 • 当流程设计和厂址确定后,就要进行工厂布置，即要进行厂区布置和设备布置。 • 厂区布置又称为总图布置，设备布置也称为车间布置。两者的关系是全局与局部的关系。 • 总图布置的任务：就是要总体解决全厂所有的建筑物和构筑物在平面和竖向上的布置，运输网和地上、地下工程技术管网的布置，行政管理、福利及美化设施的布置等问题。也就是要解决工厂的总体布局问题。

4. §5-1 总图布置 （二）总图布置的要求 1、生产要求 • 保证径直和短捷的生产作业线，尽可能避免交叉和迂回，使各种物料的输送距离为最小。 • 将水、电、汽耗量大的车间尽量集中，形成负荷中心，并使其与供应来源靠近，使水、电汽输送距离最小。 • 使人流与货流的交通路线流畅而短捷，避免交叉和重叠。

5. §5-1 总图布置 （二）总图布置的要求 2、安全要求 • 即厂区布置应当充分考虑安全布局 • 严格遵守防火和卫生等安全规范及标准 • 重点是防止火灾和爆炸的发生 • 要考虑一旦发生危险时能及时疏散和有效援助

6. §5-1 总图布置 （二）总图布置的要求 3、发展要求 • 布局要有较大的弹性，对工厂的发展变化有较大的适应能力。 • 也就是说，随着工厂的发展变化，厂区的生产布局和安全布局仍然合理，并不需要作太大的改动。

7. §5-1 总图布置 （三）总平面布置图的示例及分析 1、总平面布置图示例

8. §5-1 总图布置 （三）总平面布置图的示例及分析 2、总平面布置图的示例分析 • 有短捷的生产作业线 • 负荷中心靠近供应来源 • 满足防火、卫生要求 • 运输方便 • 留有发展余地

9. §5-1 总图布置 （三）总平面布置图的示例及分析 3、总平面布置图的示例分析小结 • 总平面布置只是确定全厂建筑物、构筑物、铁路、道路、码头和工程管网的坐标，但还不够，还必须确定它们的标高，这就是所谓竖向布置。 • 竖向布置的目的就是利用和改造自然地形使土方工程量为最小，并使厂内雨水能顺利排除。 • 竖向布置的方式有平坡式和台阶式
