Presentation Transcript

  1. الدليل التشغيليلجهاز المحطة الشاملة ( Leica TPS 1200 )والبرامج الملحقة به إعداد المهندس/ أحمد بن علوان عقيل للتواصل.. ageel2002@hotmail.com

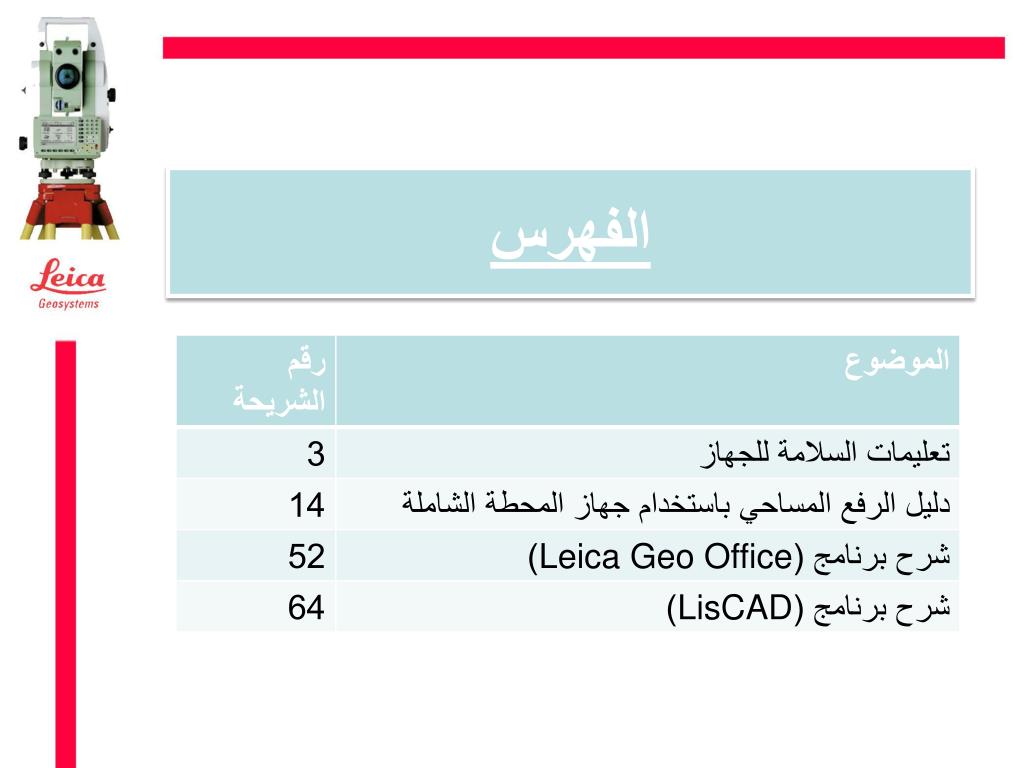

  2. الفهرس

  3. تعليمات السلامة لجهاز المحطة الشاملة(Leica TPS 1200)

  4. أولاً : نقل الجهاز والعناية به • إجراءات النقل. • عند نقل الجهاز في الحقل دائماً يجب مراعاة من الآتي: • إما نقل الجهاز في حاوية النقل الخاصة فيه. • أو حمل الأرجل الثلاثية والجهاز عليه بحيث تكون متقاطعة مع الأكتاف بشكل عمودي.

  5. تابع

  6. تابع • نقل الجهاز في عربة نقل. • يجب الحذر من أن يتم نقل الجهاز في عربة النقل وهو غير محكم التثبيت أي أنه لا يترك حر الحركة في العربة لأنه قد يتأثر بالصدمات والاهتزازات. • دائماً يتم نقل الجهاز في حاوية النقل الخاصة فيه و يتم تثبيته بإحكام. • عند الشحن الجوي أو البحري أو البري للجهاز عن طريق القطار دائماً ما يتم استخدام التغليف الأصلي الكامل للجهاز بالإضافة إلى حاوية النقل الخاصة فيه وصندوق كرتوني وذلك لحماية الجهاز من آثار الصدمة والاهتزاز. • بعد عملية النقل يتم التأكد من معاملات الضبط الحقلي الموجودة في كتيب المستخدم وذلك قبل استخدام الجهاز.

  7. تابع

  8. تابع • إجراءات التخزين. • يجب التقيد بحدود درجات الحرارة المسموح بها لعملية تخزين الجهاز وخصوصاً في فصل الصيف. • قبل استخدام الجهاز يجب التأكد من معاملات الضبط الميداني وذلك بعد فترة تخزين طويلة.

  9. ثانياً : عملية التنظيف والتجفيف • يتم نفض ونفخ الغبار من العدسات والمنشورات. • عدم لمس العدسات بالأصابع أبداً. • استخدام قطعة قماش نظيفة وناعمة ولا تحتوي على كتان وذلك لعملية التنظيف. وفي حال الضرورة يتم تبليل قطعة القماش بقليل من الماء أو الكحول الصافي. ولا يتم استخدام أي سوائل أخرى مما قد يسبب تلف مكونات الجهاز البوليميرية.

  10. تابع • ضبابية المنشورات. • إن العواكس التي تكون درجة حرارتها أقل من درجة حرارة الجو تميل إلى التضبيب، حل هذه المشكلة لا يكون بمجرد مسحها بل تترك لبعض الوقت داخل قماش أو عربة وذلك لتعطى فرصة حتى تتعدل إلى درجة حرارة البيئة المحيطة.

  11. تابع • الأجزاء التي تعرضت للرطوبة. • أولاً يتم تجفيف الجهاز والحاوية الخاصة بالنقل وجميع الملحقات في درجة حرارة لا تزيد عن (40°C) ومن ثم يتم تنظيفها ولا يتم إرجاع أي شيء حتى يجف تماماً. • يجب أن تبقى جميع المنافذ جافة ونظيفة عن طريق نفخ أي أوساخ عالقة بها.

  12. ثالثاً : درجات الحرارة المسموحة • الجدول التالي يوضح درجات الحرارة المسموح بها في عملية تشغيل وتخزين الجهاز.

  13. تابع

  14. رابعاً : البطاريات • الاستخدام الأولي. • يجب شحن البطاريات قبل استخدامها للمرة الأولى وذلك لأنها قد تم تسليمها بأقل محتوى من الطاقة. • البطاريات الجديدة أو البطاريات التي تم تخزينها لفترات طويلة (أكثر من ثلاثة أشهر) يكون فعال جعل عملية الشحن والتفريغ لمرة واحدة. • للبطاريات من نوع (Li-Ion) يكفي دورة واحدة لعملية الشحن والتفريغ. كما ينصح بتنفيذ العملية عندما تظهر الإشارة لذلك على الشاحن أو على الجهاز. • مدى درجة الحرارة المسموح به لعملية الشحن تكون من (0°C) إلى (40°C) . ولعمل شحن مثالي ينصح بالشحن في درجة حرارة منخفضة من (10°C) إلى (20°C) وذلك قدر الإمكان. • من الطبيعي أن تكون البطارية دافئة أثناء شحنها، إن استخدام الشواحن الموصى بها من شركة لايكا لا يمكنها تنفيذ عملية الشحن إذا كانت درجة الحرارة عالية جداً.

  15. تابع • تشغيل / إفراغ شحن البطاريات. • البطاريات يمكنها أن تعمل في درجة حرارة من (20°C) إلى (50°C). • التشغيل في درجات الحرارة المنخفضة يقلل من سحب شحنة البطارية، كما أن التشغيل في درجات حرارة عالية جداً يقلل من عمر البطارية.

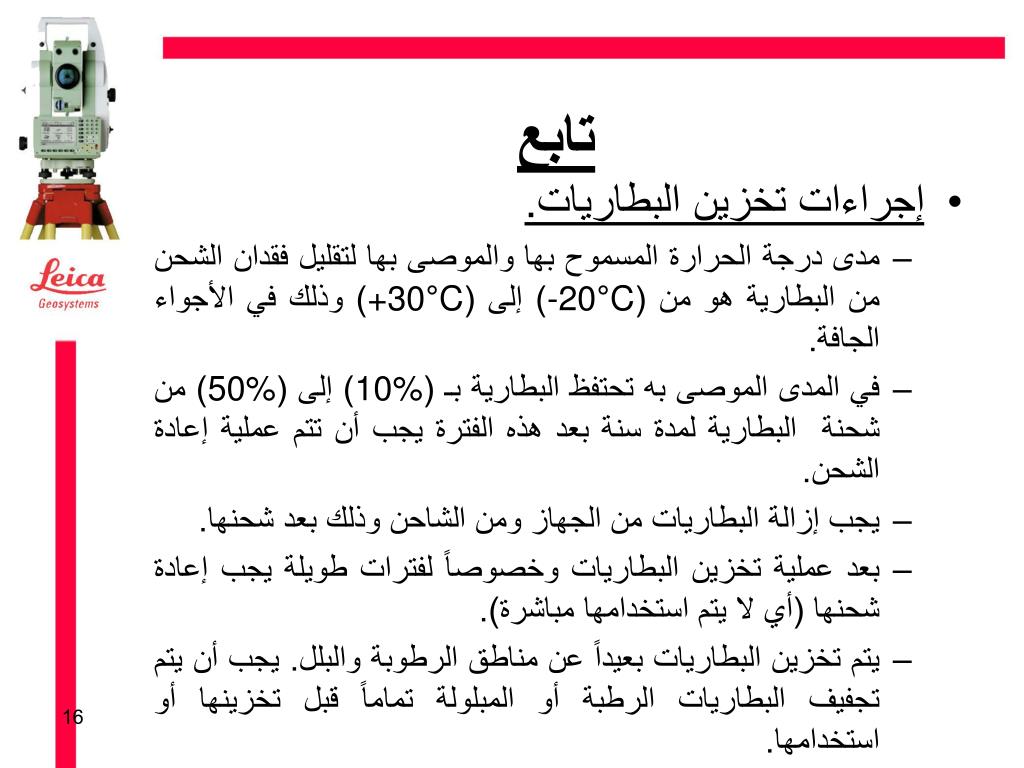

  16. تابع • إجراءات تخزين البطاريات. • مدى درجة الحرارة المسموح بها والموصى بها لتقليل فقدان الشحن من البطارية هو من (-20°C) إلى (+30°C) وذلك في الأجواء الجافة. • في المدى الموصى به تحتفظ البطارية بـ (10%) إلى (50%) من شحنة البطارية لمدة سنة بعد هذه الفترة يجب أن تتم عملية إعادة الشحن. • يجب إزالة البطاريات من الجهاز ومن الشاحن وذلك بعد شحنها. • بعد عملية تخزين البطاريات وخصوصاً لفترات طويلة يجب إعادة شحنها (أي لا يتم استخدامها مباشرة). • يتم تخزين البطاريات بعيداً عن مناطق الرطوبة والبلل. يجب أن يتم تجفيف البطاريات الرطبة أو المبلولة تماماً قبل تخزينها أو استخدامها.

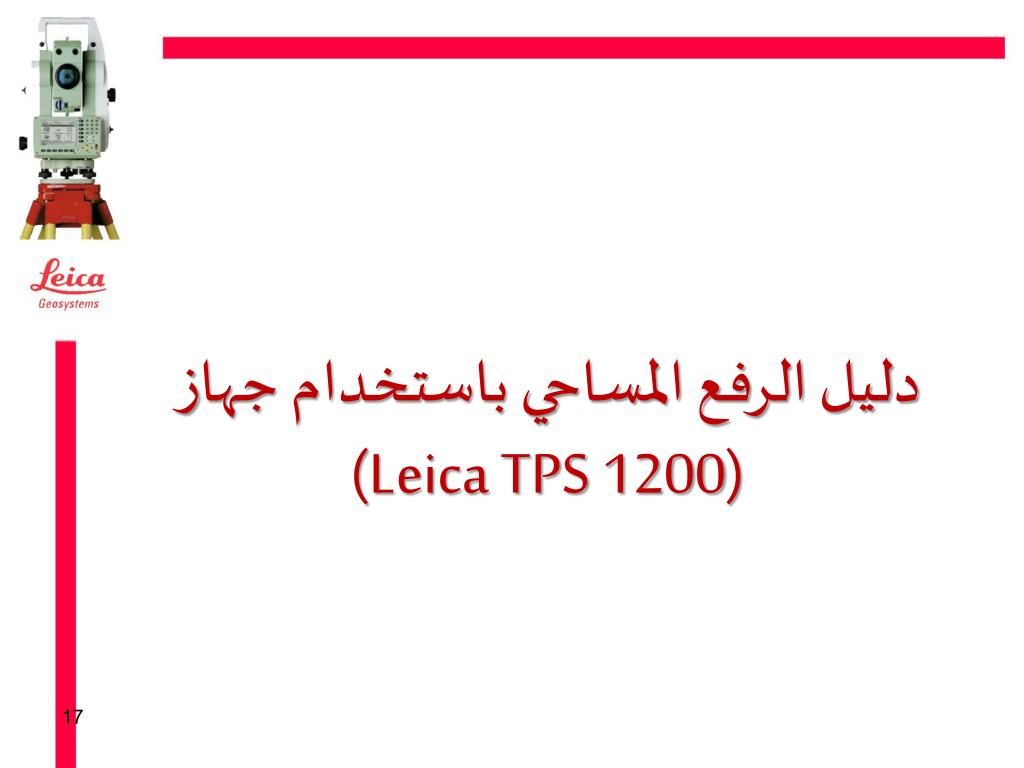

  17. دليل الرفع المساحي باستخدام جهاز(Leica TPS 1200)

  18. لتشغيل الجهاز الضغط على هذا الزر لمدة 3 ثواني

  19. أول خطوة نعملها بعد تشغيل الجهاز هي عملية نصب الجهاز على النقطة وذلك بجعل شعاع الليزر على النقطة ومن ثم ضبط أفقية الجهاز تشغيل الليزر و وزن الفقاعة الإلكترونية نضغط على SHFT + F12 ثانياً أولاً

  20. 2 - نحرص على أن تكون الأرقام بعد الصفر الثالث يعني يكون رقم في الخانة الرابعة بعد الفاصلة. 1- في هذه الشاشة نحرص ان تكون الفقاعة في مركز التقاطع 3 - بعد عملية الوزن نضغط على (CONT ) لكي ينتقل للشاشة الرئيسية

  21. اضغط على هذه الأيقونة لفتح الملفات أو اضغط على الرقم 3، إحدى الطريقتين كافية للوصول إلى الملفات

  22. - 1- لفتح المشاريع نختار jobs أو نضغط على الرقم واحد من اللوحة - 2- نضغط على (cont)

  23. من هذه الشاشة نختار المشروع الذي نريد أو نختار ( new) أو (F2) لفتح مشروع جديد. اضغط ( NEW) لفتح مشروع جديد

  24. نكتب اسم المشروع الجديد ** للكتابة بالأحرف نضغط على CE لكتابة أرقام نضغط F6

  25. 1- نضغط (ENTER) بعد كتابة اسم المشروع 2- ثم نضغط على (STORE) ثم ينتقل لشاشة ثانية

  26. 1- بالأسهم أحرك الشريط الأسود إلى المشروع الذي اختاره 2 – اضغط على F1 او ضغط CONT

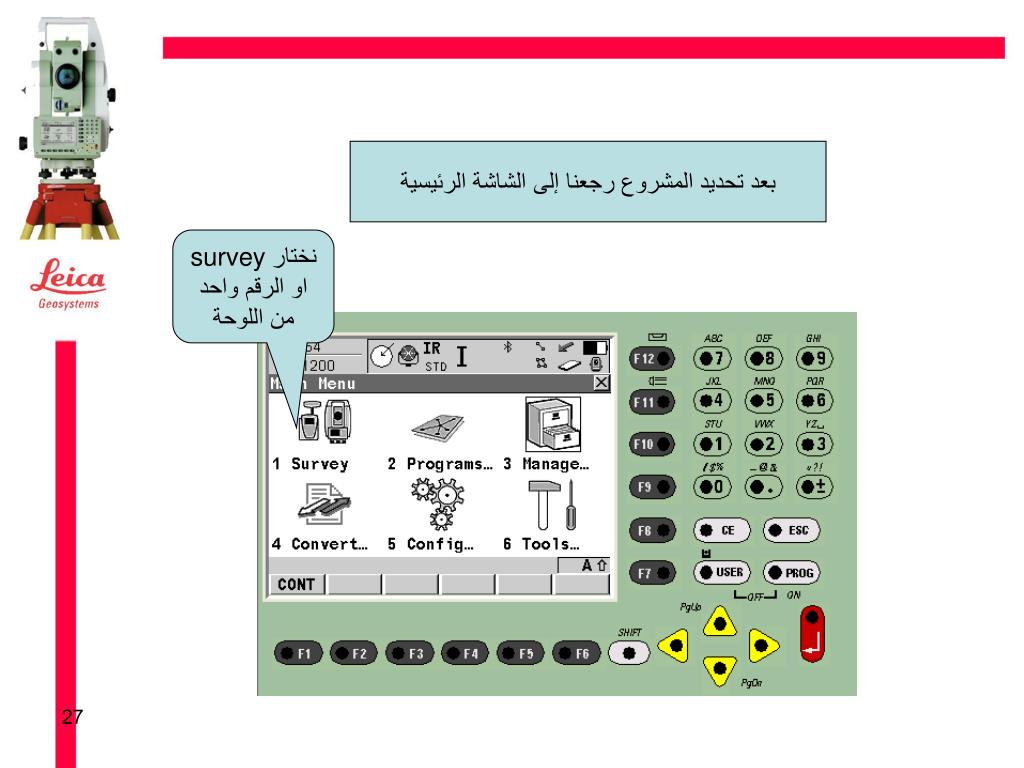

  27. بعد تحديد المشروع رجعنا إلى الشاشة الرئيسية نختار survey او الرقم واحد من اللوحة

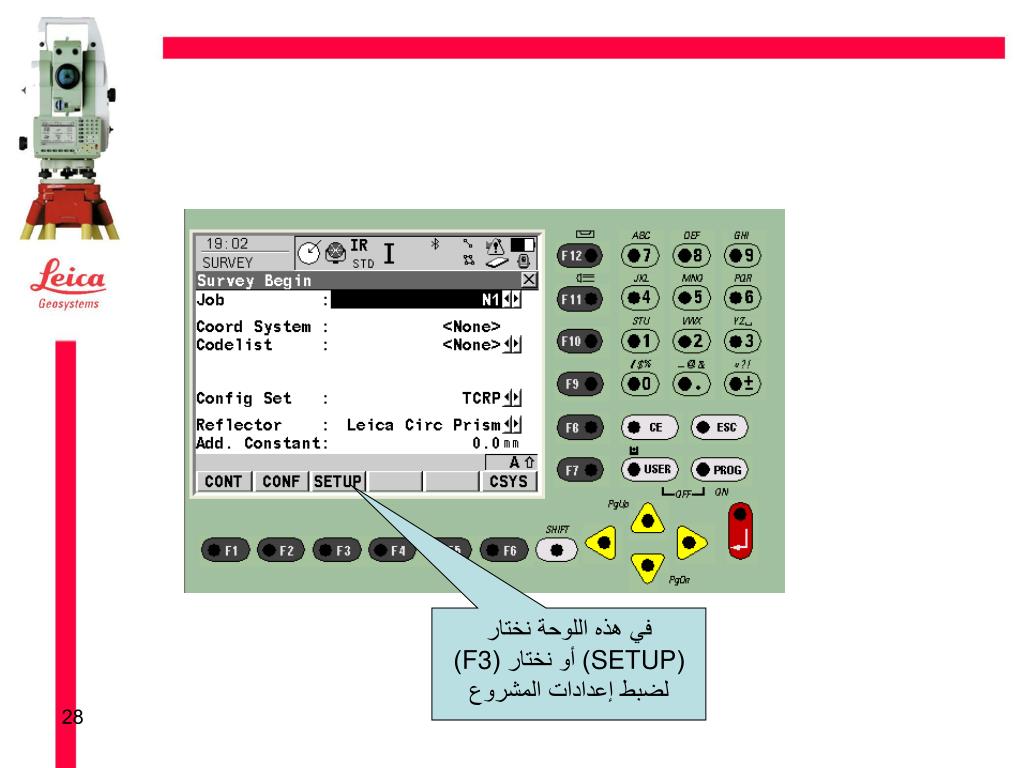

  28. في هذه اللوحة نختار (SETUP) أو نختار (F3) لضبط إعدادات المشروع

  29. نستخدم هذه الطريقة في حال العمل على نقاط معلومة لخط البداية 1- لتحديد العمل على نقاط معلومة نختار Known Bs Point 2- كذلك نختار هذا الاختيار From Fixpoint Job

  30. لكتابة اسم نقطة تمركز الجهاز ننقل الشريط الأسود بالأسهم إلى هذه الخانة ثم (Enter)

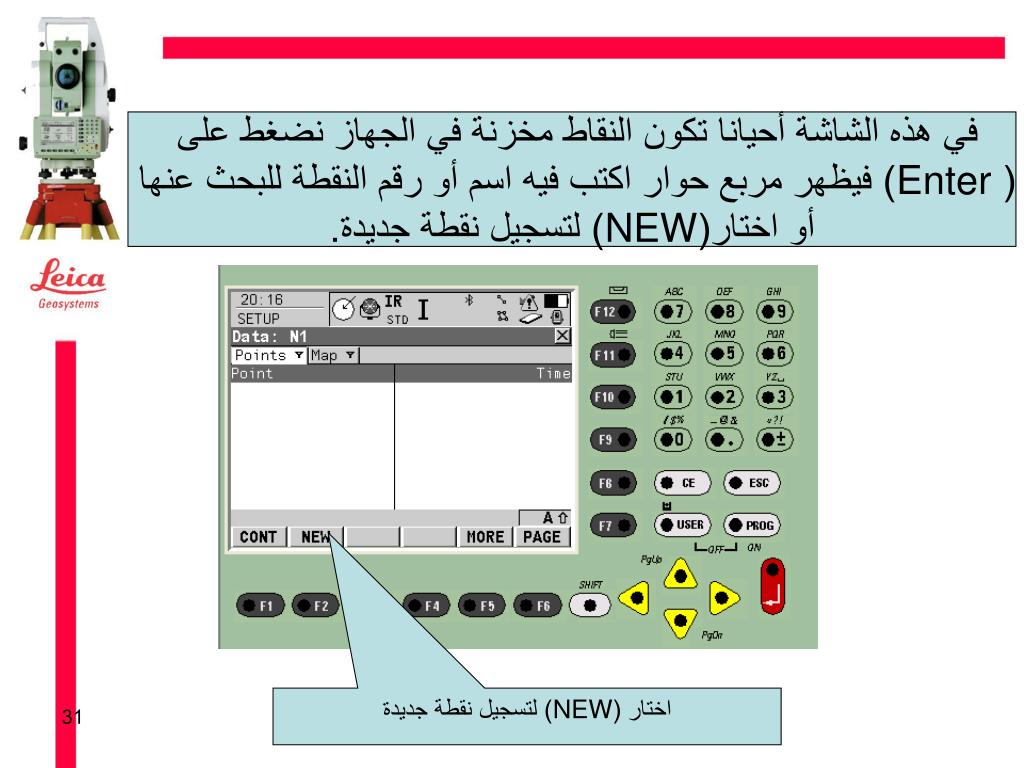

  31. في هذه الشاشة أحيانا تكون النقاط مخزنة في الجهاز نضغط على (Enter ) فيظهر مربع حوار اكتب فيه اسم أو رقم النقطة للبحث عنها أو اختار(NEW) لتسجيل نقطة جديدة. اختار (NEW) لتسجيل نقطة جديدة

  32. اكتب اسم أو رقم نقطة التمركز لخط البداية المعلومة الإحداثيات والارتفاعات

  33. كل مرة كتبت أو سجلت اسم النقطة أو إحداثيات النقطة اضغط على (Enter) لينتقل للخانة التالية

  34. بعد الانتهاء من تسجيل معلومات نقطة تمركز الجهاز اختار (STORE) لحفظ الإحداثيات المدخلة

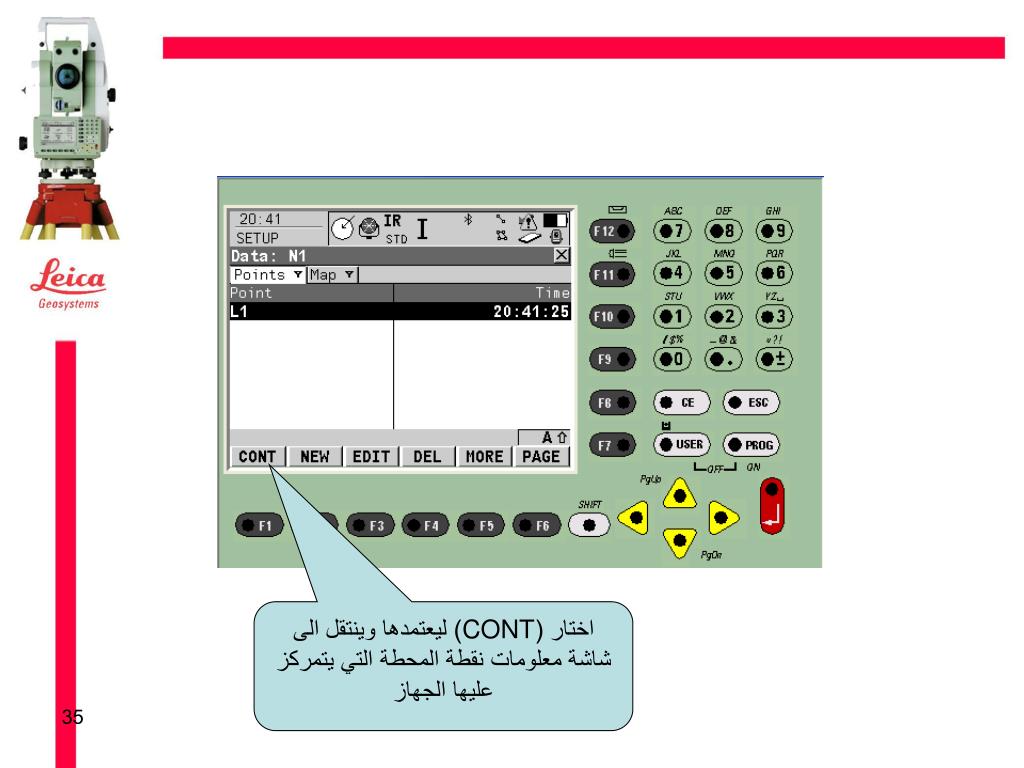

  35. اختار (CONT) ليعتمدها وينتقل الى شاشة معلومات نقطة المحطة التي يتمركز عليها الجهاز

  36. اسجل ارنفاع الجهاز والركيزة ثم Enter اضغط على CONT لكي ينتقل الى شاشة معلومات النقطة الثانية في خط البداية

  37. نسجل معلومات النقطة الثانية المعلومة الإحداثيات في خط البداية نضللها ثم (Enter) فينتقل إلى شاشة ملف النقاط

  38. اختار (NEW) لإدخال معلومات نقطة جديدة

  39. في هذه الشاشة اسجل معلومات النقطة المعلومة الاحداثيات والارتفاع كل ما سجلت معلومة في هذه الصفحة انتقل بالضغط على Enter حتى اسجل الارتفاع

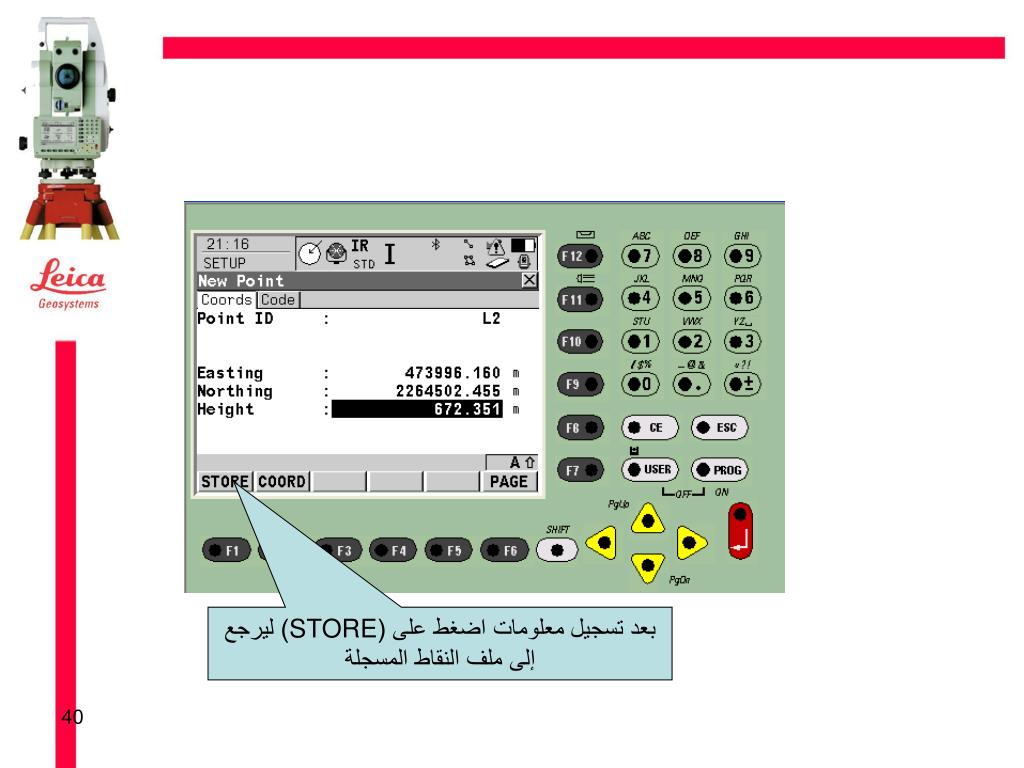

  40. بعد تسجيل معلومات اضغط على (STORE) ليرجع إلى ملف النقاط المسجلة

  41. أظللها بالشريط الأسود اضغط على (STORE) فينتقل إلى شاشة معلومات النقطة الثانية لخط البداية

  42. 1 - اظللالخانة الخاصة بارتفاع العاكس والركيزة ثم أسجله ثم (Enter) 2 – اضغط على SET فيعتمدها، انتظر حتى تظهر لك الرسالة التالية

  43. هذه الرسالة معناها أن نقطة وزاوية التوجيه قد قبلت فضغط على ok فينتقل إلى شاشة تخص الرصد النقطة التالية.

  44. هذه الشاشة تتكرر في كل مرة تريد رصد نقطة جديدة إلى نهاية الرصد لكن لاحظ أن أسماء النقاط تتغير أوتوماتيكياً بعد كل رصدة. 1 - غير اسم النقطة حسب الحاجة لذلك 2- أعدل ارتفاع العاكس 3 – اضغط على (ALL ) لغرض تسجيل وقياس المسافة والإحداثيات للنقطة

  45. نستخدم هذه الطريقة في حال العمل على نقاط غير معلومة لخط البداية لتحديد طريقة العمل على نقاط غير معلومة لخط البداية نقوم باختيار Set Azimuth كذلك نختار هذا الاختيار From Fixpoint Job لكتابة اسم نقطة تمركز الجهاز ننقل الشريط الأسود بالأسهم إلى هذه الخانة ثم (Enter)

  46. اختار (NEW) لتسجيل نقطة جديدة

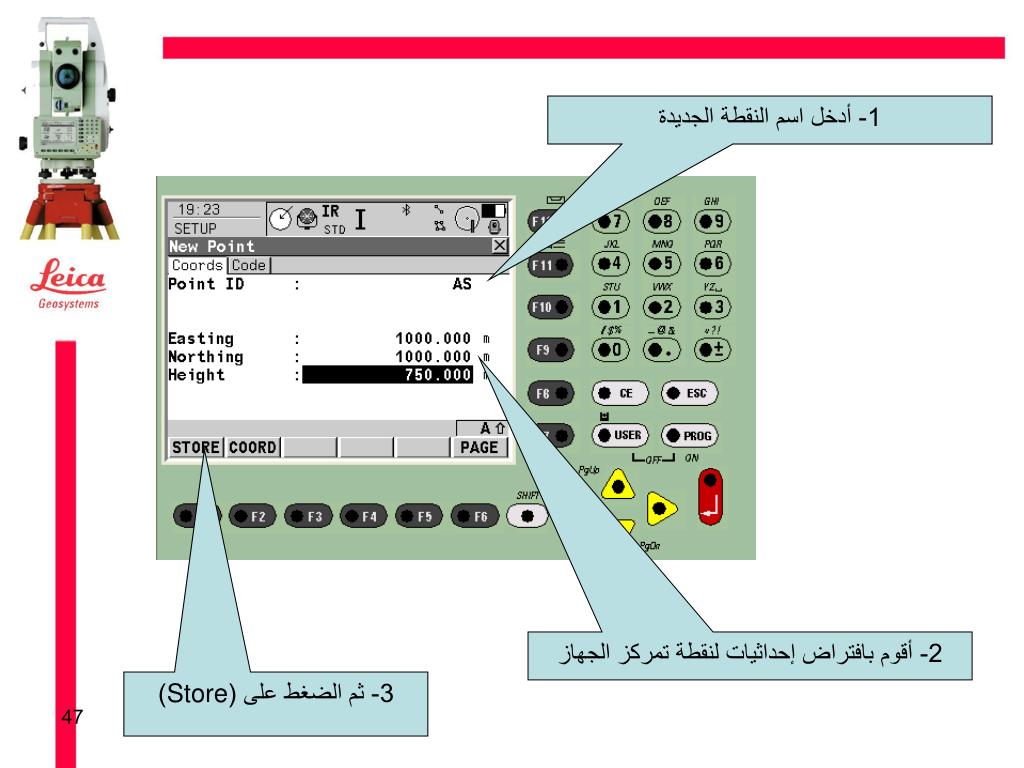

  47. 1- أدخل اسم النقطة الجديدة 2- أقوم بافتراض إحداثيات لنقطة تمركز الجهاز 3- ثم الضغط على (Store)

  48. الضغط على (Cont)

  49. لإدخال ارتفاع الجهاز ثم الضغط على (Cont)

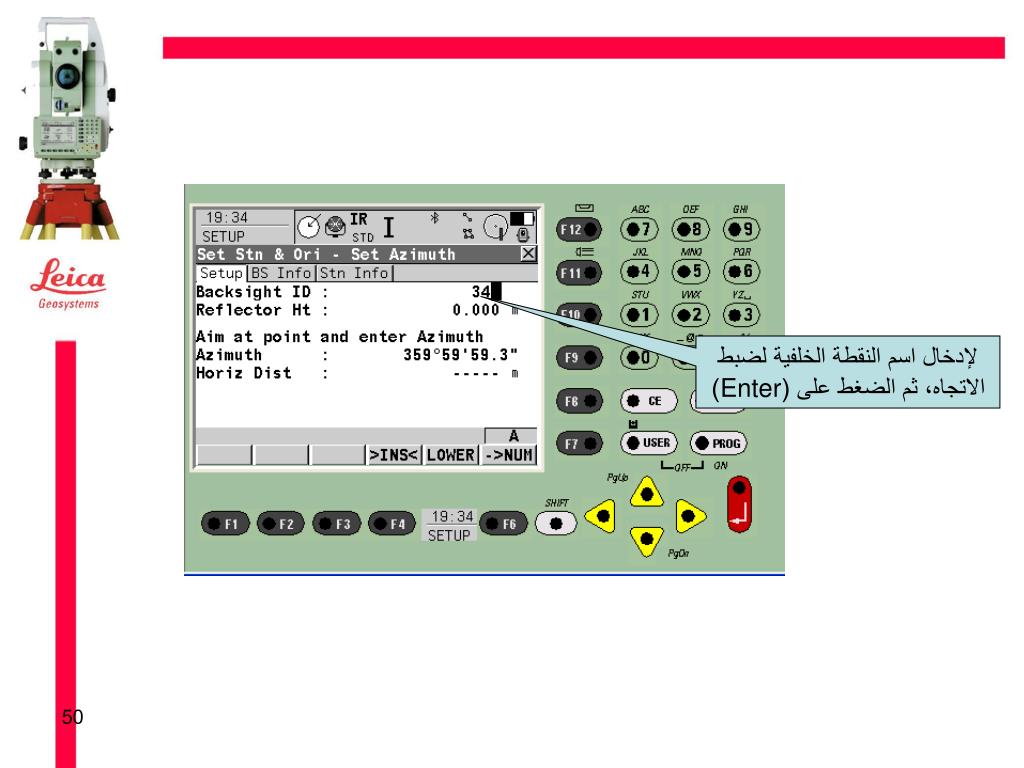

  50. لإدخال اسم النقطة الخلفية لضبط الاتجاه، ثم الضغط على (Enter)
