Analysis of Coupled Transmission Lines with Differential and Common Mode Operations

lilly avatar
lilly
6 diapositives · 212 Views · Oct 20, 2014

This document presents a comprehensive analysis of coupled transmission lines, focusing on both common and differential mode behavior. It examines parameters such as voltage, equivalent resistance, and signal propagation times. The study provides insight into the voltage relationships and equivalent circuit modeling for line terminations at specific resistances (e.g., 50Ω and 250Ω). It includes calculations for forward and backward waves, as well as the effect of matched termination on signal integrity. The findings are relevant for optimizing high-frequency circuit designs.

Analysis of Coupled Transmission Lines with Differential and Common Mode Operations - slide 1
01 / 6Analysis of Coupled Transmission Lines with Differential and Common Mode Operations
1 / 17

Télécharger la présentation

Analysis of Coupled Transmission Lines with Differential and Common Mode Operations
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

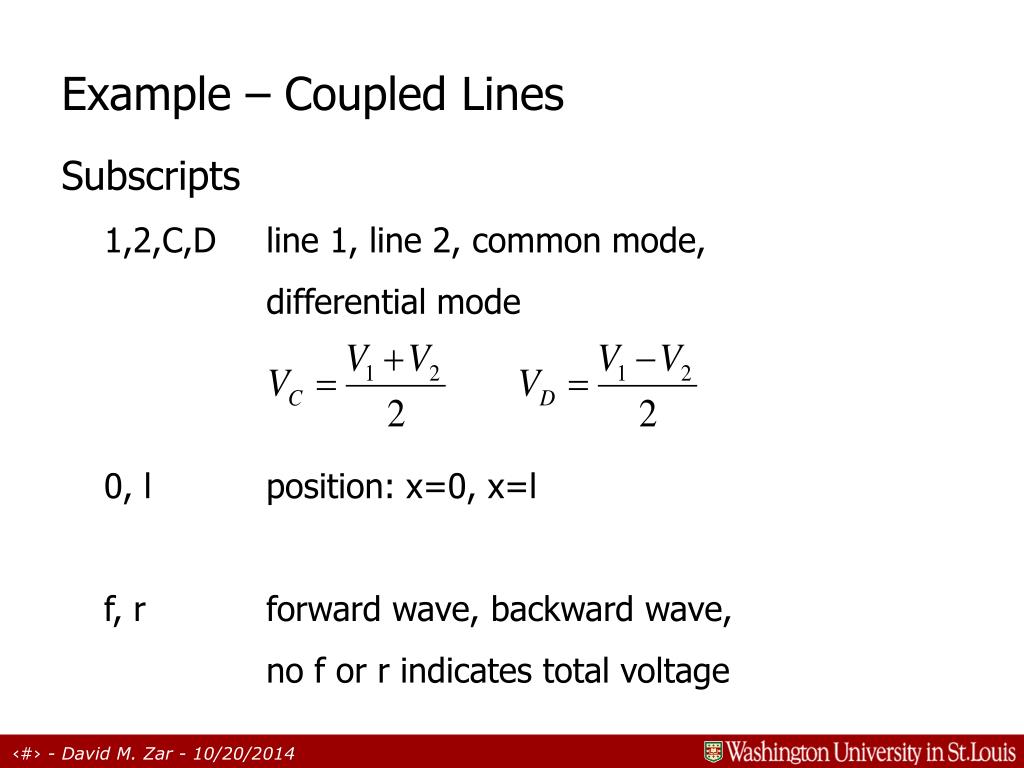

  1. Example – Coupled Lines Subscripts 1,2,C,D line 1, line 2, common mode, differential mode 0, l position: x=0, x=l f, r forward wave, backward wave, no f or r indicates total voltage

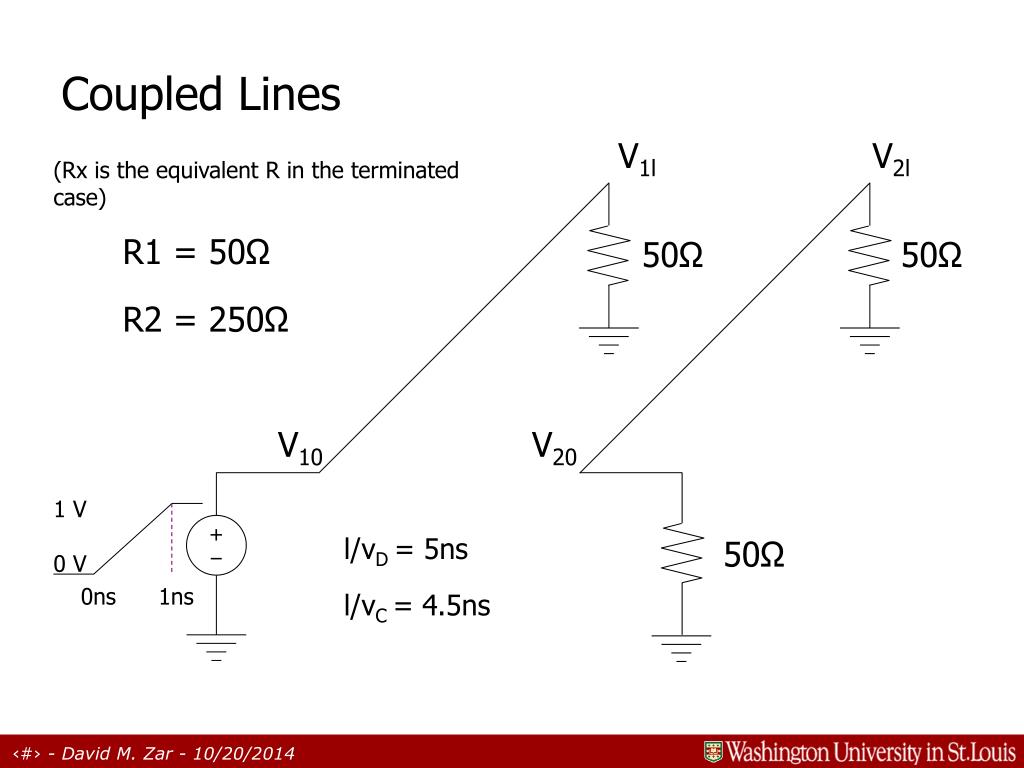

  2. + – 1 V 0 V 0ns 1ns Coupled Lines V1l V2l (Rx is the equivalent R in the terminated case) R1 = 50Ω 50Ω 50Ω R2 = 250Ω V10 V20 l/vD = 5ns 50Ω l/vC = 4.5ns

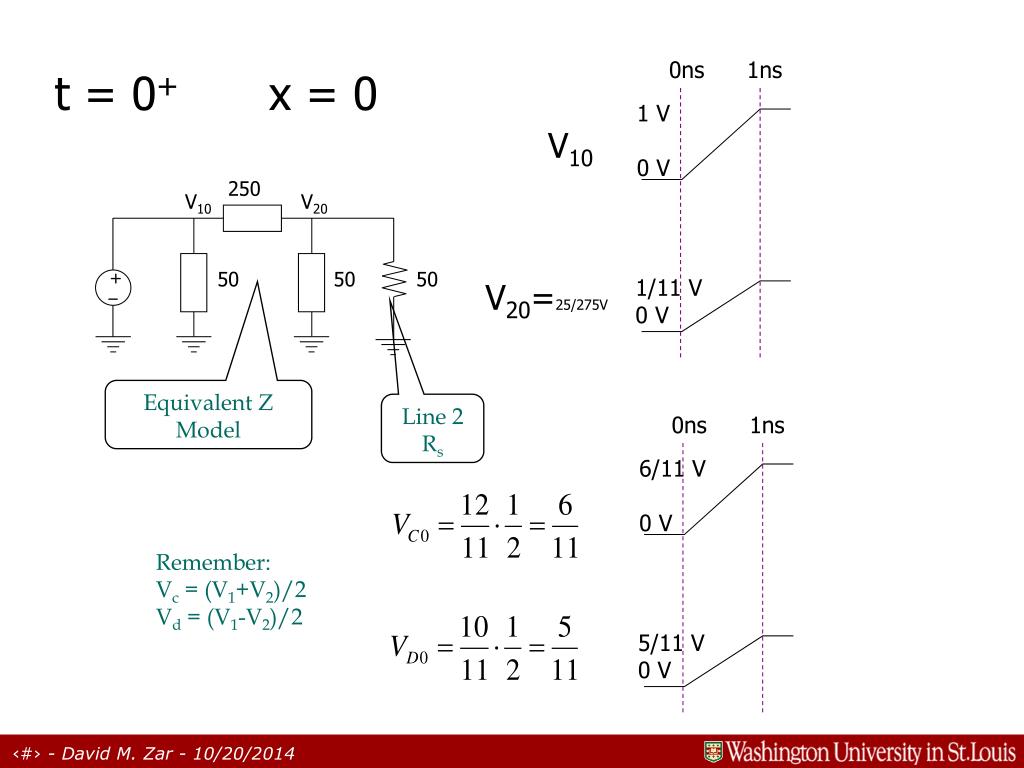

  3. 250 V10 V20 + – 50 50 50 0ns 1ns t = 0+ x = 0 1 V 0 V V10 1/11 V 0 V V20=25/275V Equivalent Z Model Line 2 Rs 0ns 1ns 6/11 V 0 V Remember: Vc = (V1+V2)/2 Vd = (V1-V2)/2 5/11 V 0 V

  4. t = l/v+ x = l 250 V1l V2l + - 50 50 50 50 + – + – 2·VClf 2·VClf Line 1 Rt Line 2 Rt 4ns 4.5ns 5ns 5.5ns 6ns 6/11 V 0 V VClf 5/11 V 0 V VDlf

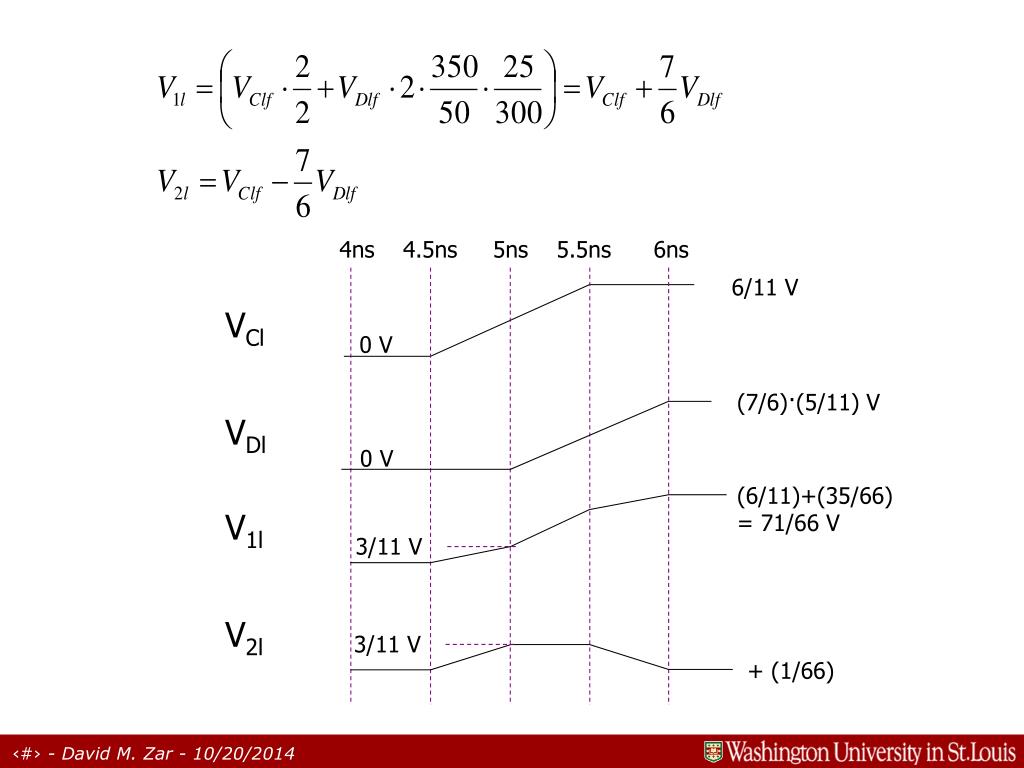

  5. 4ns 4.5ns 5ns 5.5ns 6ns 6/11 V VCl 0 V (7/6)·(5/11) V 0 V VDl (6/11)+(35/66) = 71/66 V V1l 3/11 V V2l 3/11 V + (1/66)

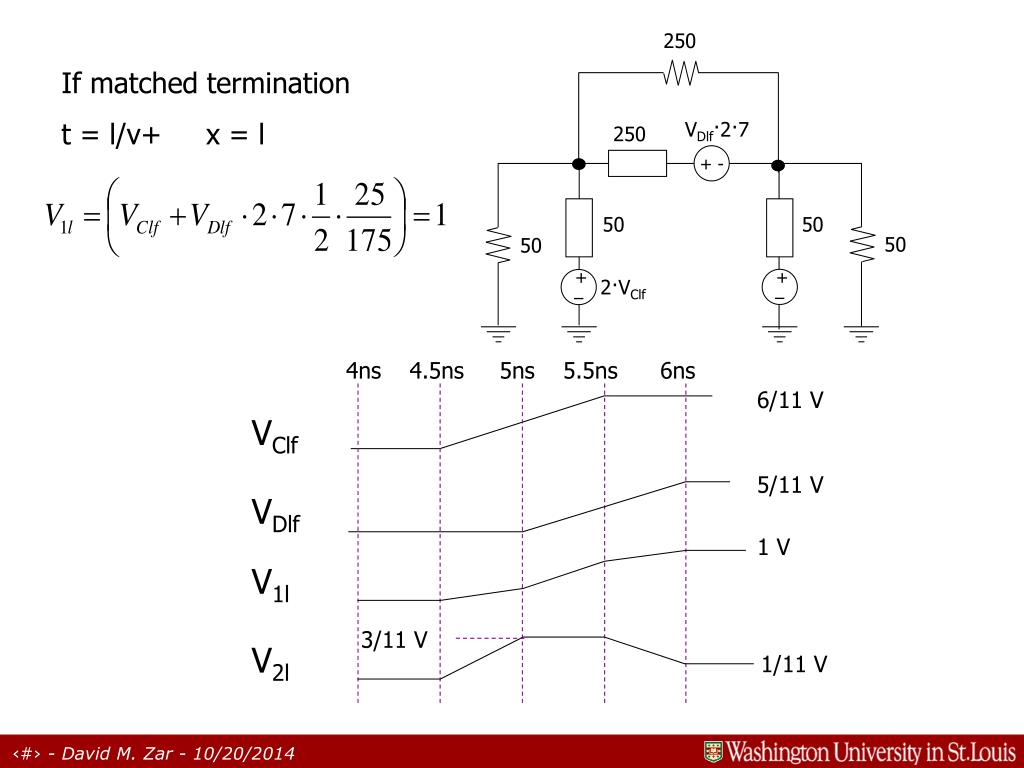

  6. 250 If matched termination t = l/v+ x = l VDlf·2·7 250 + - 50 50 50 50 + – + – 2·VClf 4ns 4.5ns 5ns 5.5ns 6ns 6/11 V VClf 5/11 V VDlf 1 V V1l 3/11 V V2l 1/11 V
