  1. Alstom GRID Novedades en el campo de las protecciones de barras February 2009 Lucas REFUNDINI Viña del Mar, Julio, 19, 2012

  2. Falla Barras y su protección La barra es un nodo en el sistema eléctrico ¿Para qué usar protección de barras? Con protección de barras Sin protección de barras Novedades en el campo de las protecciones de barras

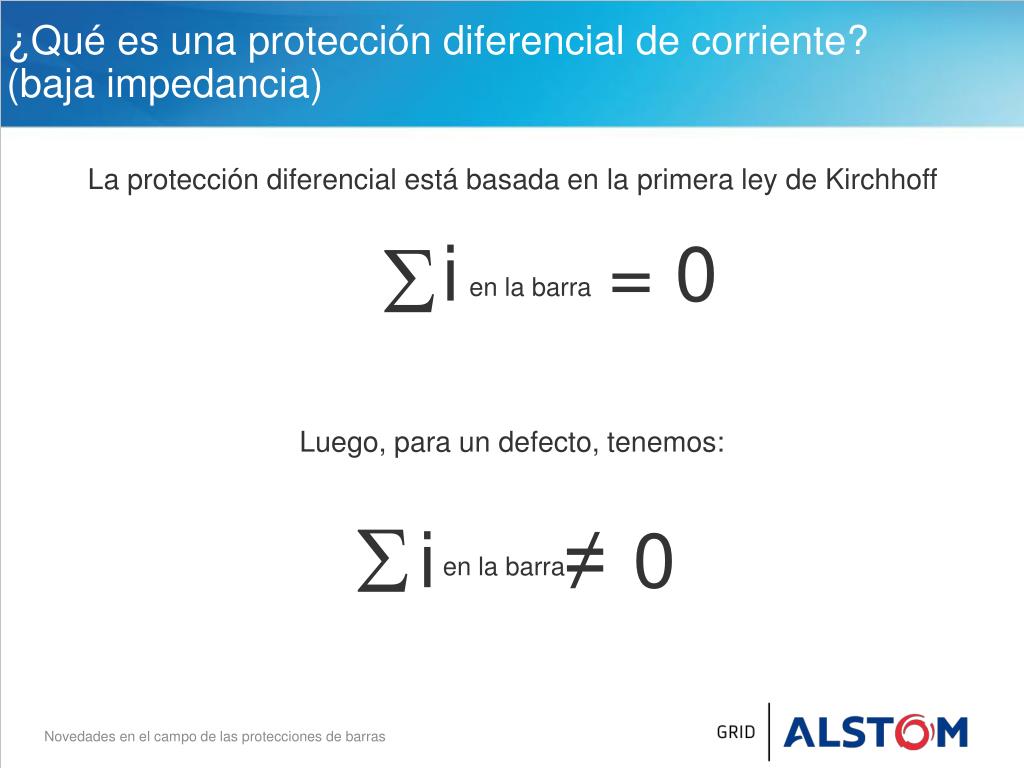

  3. i = 0 en la barra  i ≠ 0 en la barra ¿Qué es una protección diferencial de corriente? (baja impedancia) La protección diferencial está basada en la primera ley de Kirchhoff Luego, para un defecto, tenemos: Novedades en el campo de las protecciones de barras

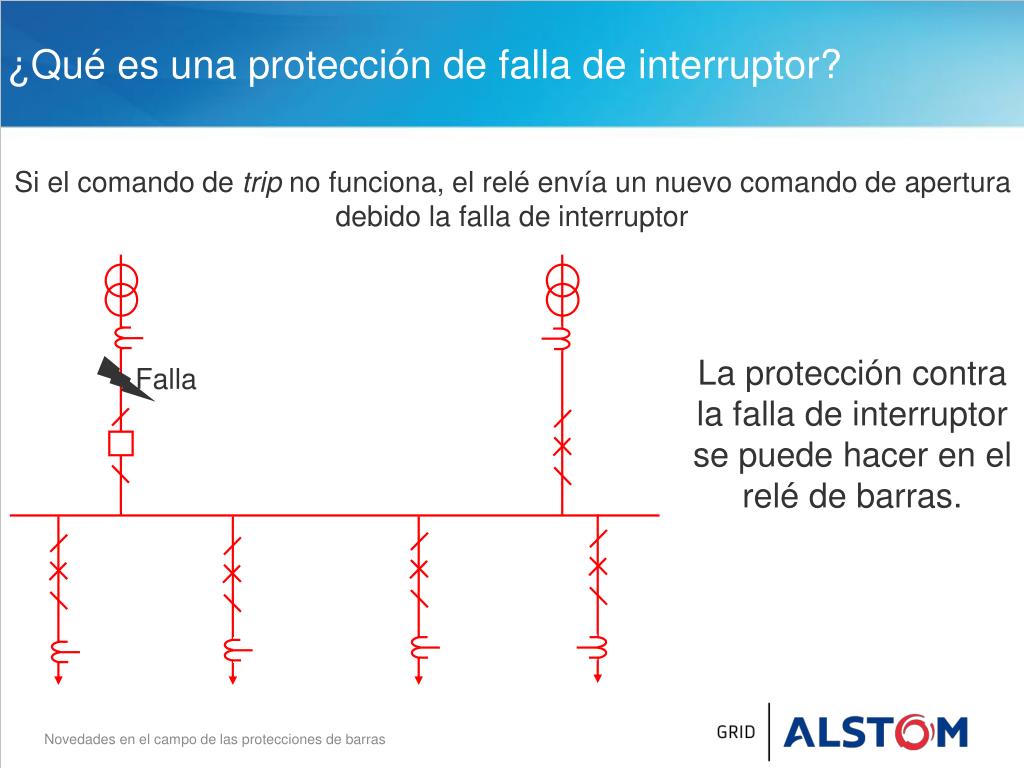

  4. Falla ¿Qué es una protección de falla de interruptor? Si el comando de trip no funciona, el relé envía un nuevo comando de apertura debido la falla de interruptor La protección contra la falla de interruptor se puede hacer en el relé de barras. Novedades en el campo de las protecciones de barras

  5. Solución distribuida de barras ¿Qué es una solución distribuida de barras? Para cada paño, es necesario poner una unidad de bahía más una unidad central. Novedades en el campo de las protecciones de barras

  6. Solución centralizada de barras ¿Qué es una solución centralizada de barras? Para todos los paños, es necesario poner solamente un conjunto de relés para hacer las protecciones. Novedades en el campo de las protecciones de barras

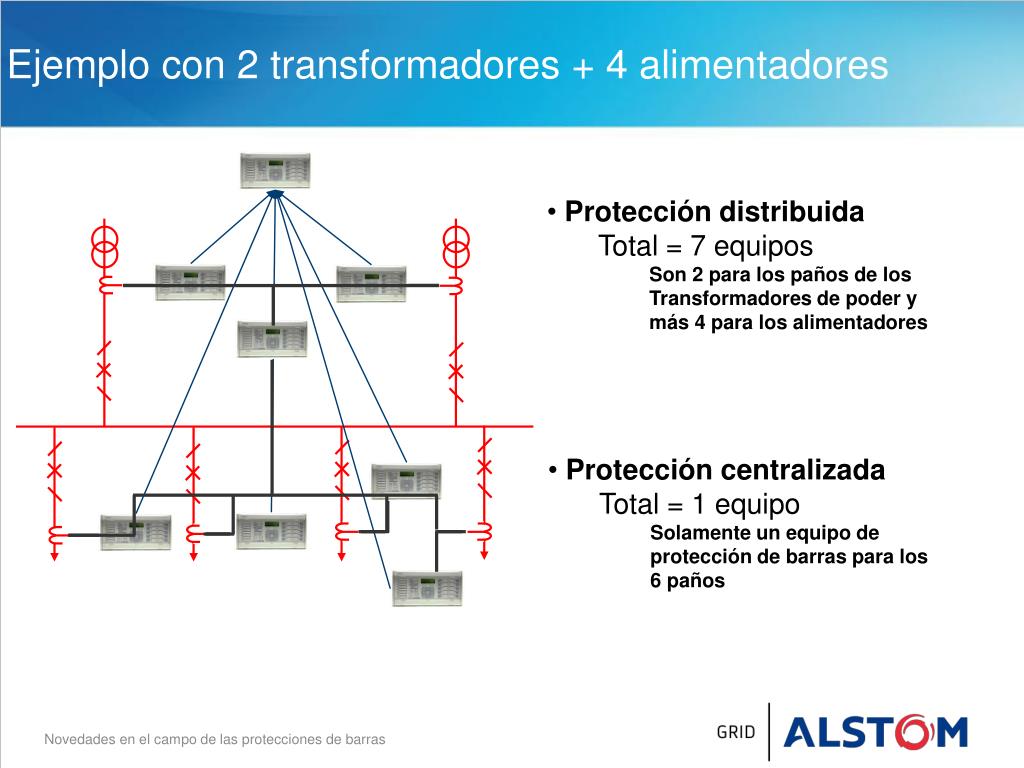

  7. Ejemplo con 2 transformadores + 4 alimentadores • Protección distribuida • Total = 7 equipos • Son 2 para los paños de los • Transformadores de poder y • más 4 para los alimentadores • Protección centralizada • Total = 1 equipo • Solamente un equipo de • protección de barras para los • 6 paños Novedades en el campo de las protecciones de barras

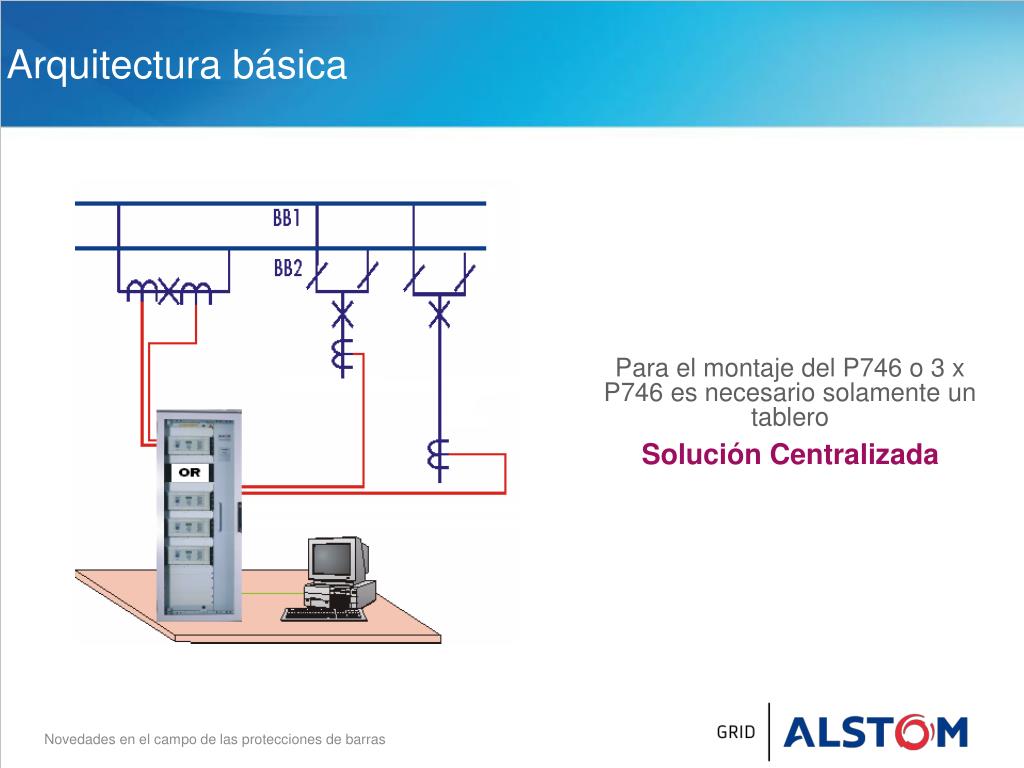

  8. Arquitectura básica • Para el montaje del P746 o 3 x P746 es necesario solamente un tablero Solución Centralizada Novedades en el campo de las protecciones de barras

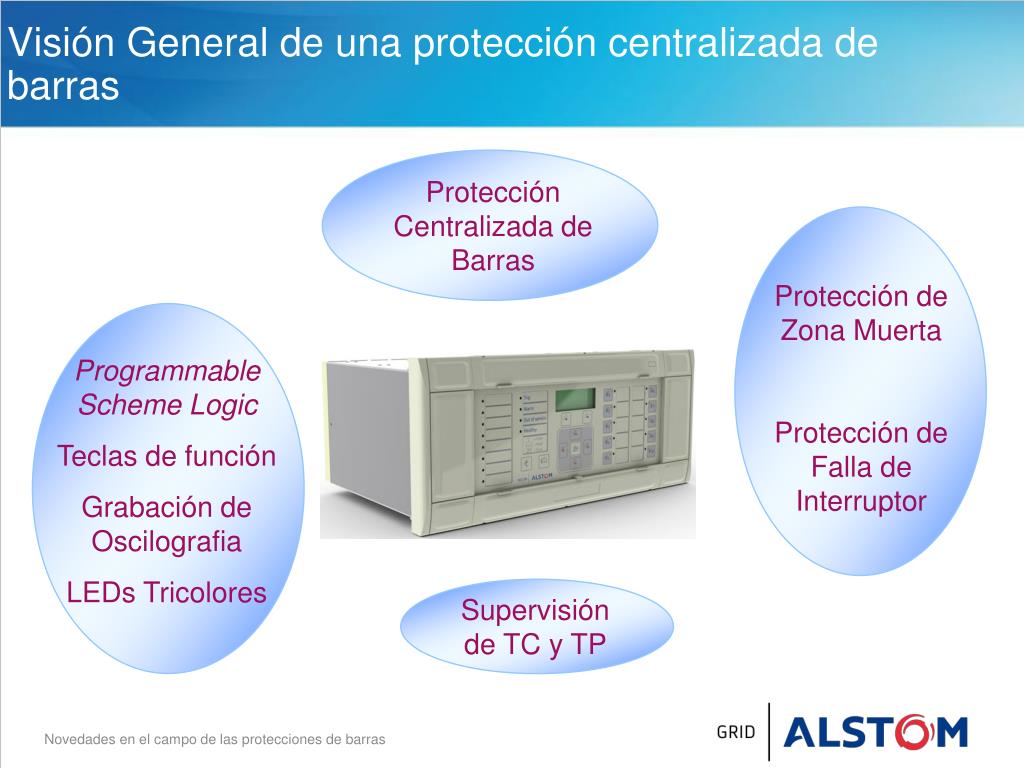

  9. Protección Centralizada de Barras Protección de Zona Muerta Protección de Falla de Interruptor Programmable Scheme Logic Teclas de función Grabación de Oscilografia LEDs Tricolores Supervisión de TC y TP Visión General de una protección centralizada de barras Novedades en el campo de las protecciones de barras

  10. Tipos de barras en Subestaciones de Energía • Barra Simples; • Barra Principal y Transferencia; • Barra Dupla; • Barra Interruptor y Medio Novedades en el campo de las protecciones de barras

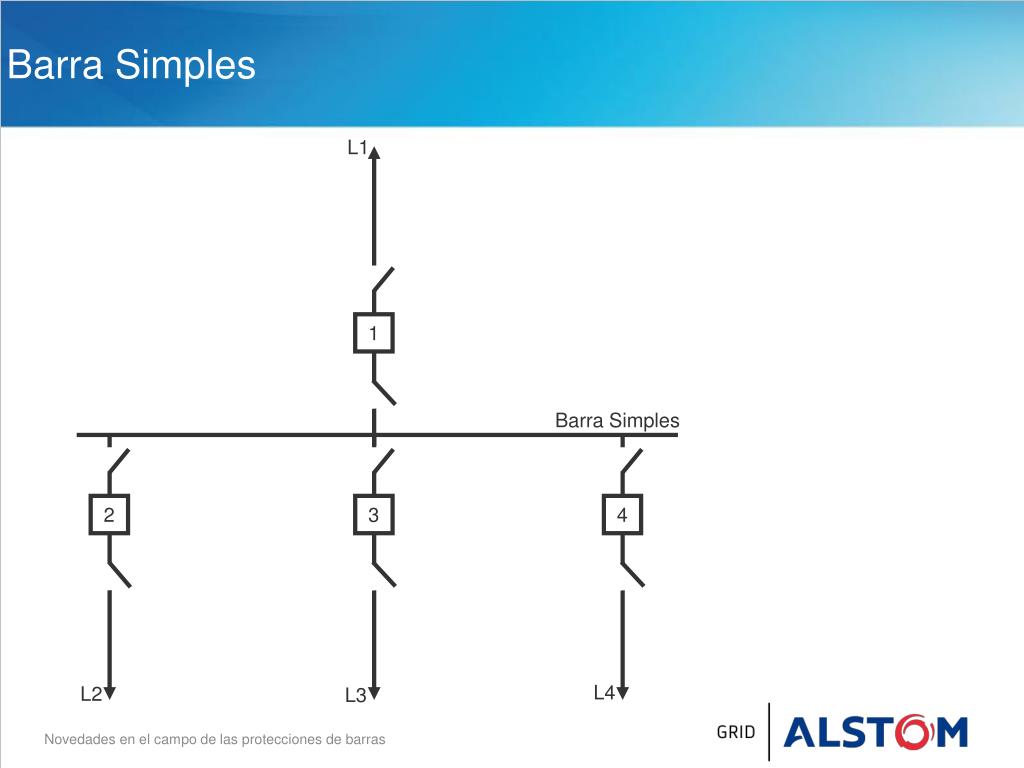

  11. Barra Simples L1 1 Barra Simples 2 3 4 L4 L2 L3 Novedades en el campo de las protecciones de barras

  12. Alstom MiCOM P746 Barra Simples L1 1 87 Barra Simples 2 3 4 L4 L2 L3 Novedades en el campo de las protecciones de barras

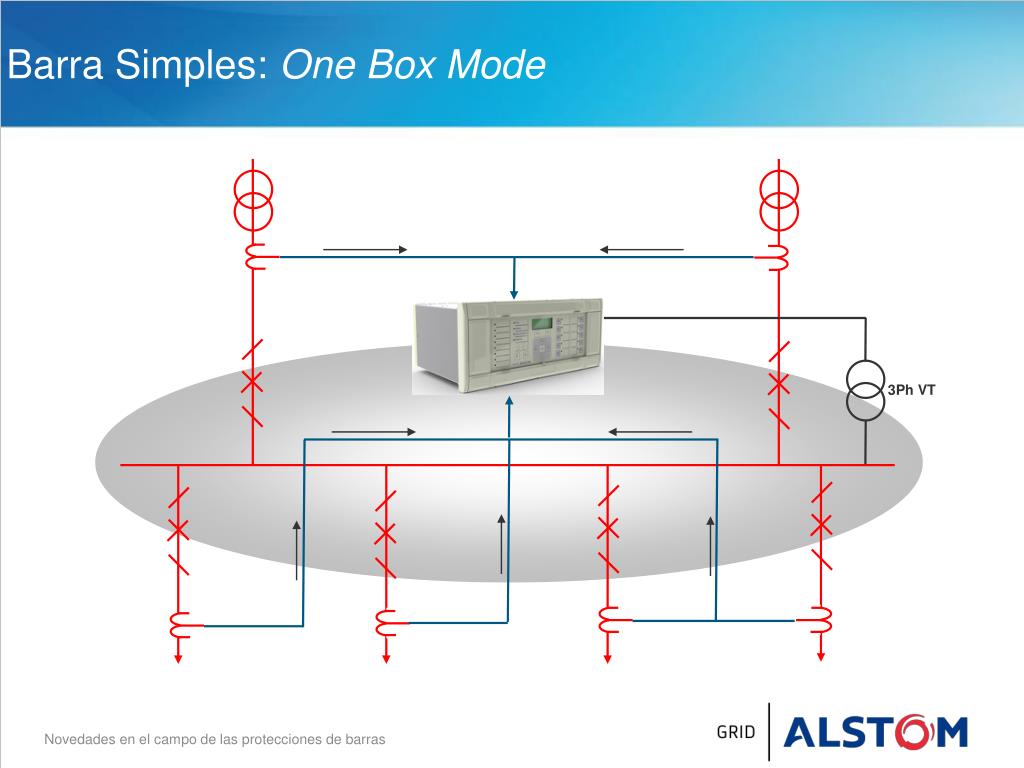

  13. Barra Simples: One Box Mode 3Ph VT Novedades en el campo de las protecciones de barras

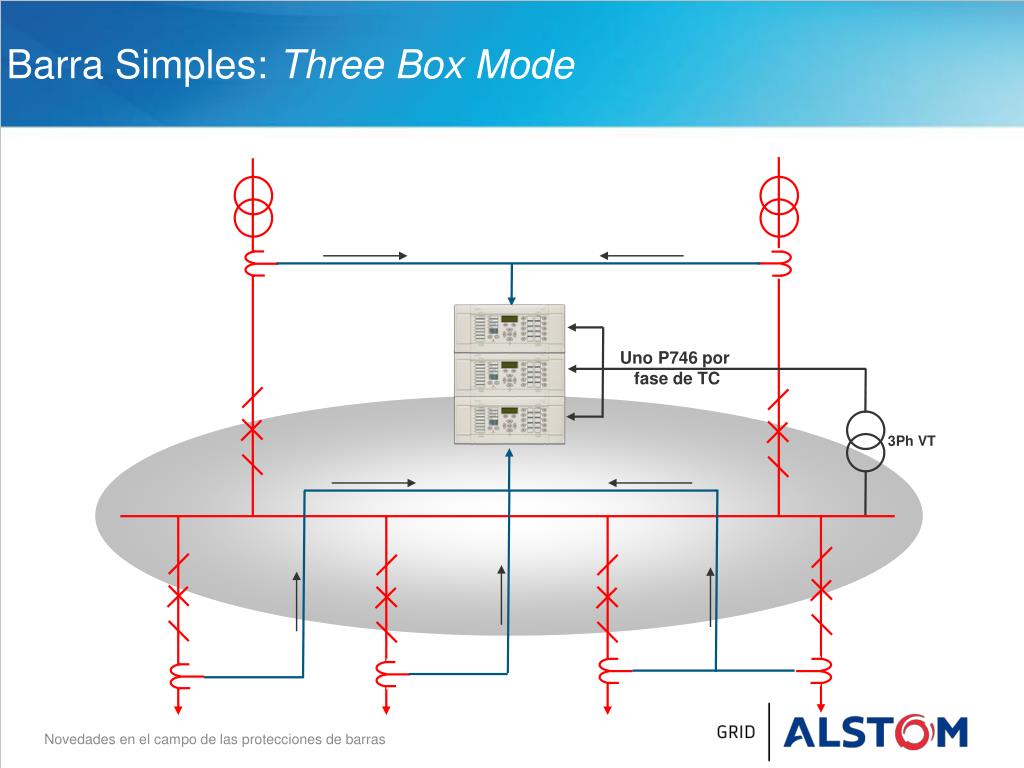

  14. Barra Simples: Three Box Mode Uno P746 por fase de TC 3Ph VT Novedades en el campo de las protecciones de barras

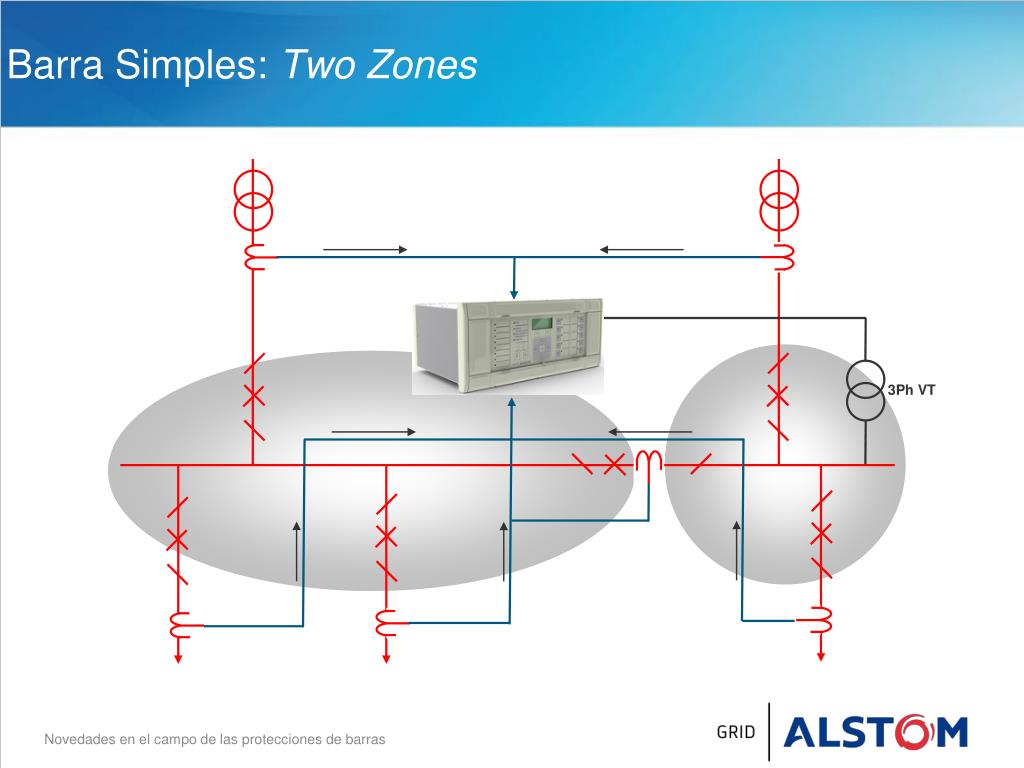

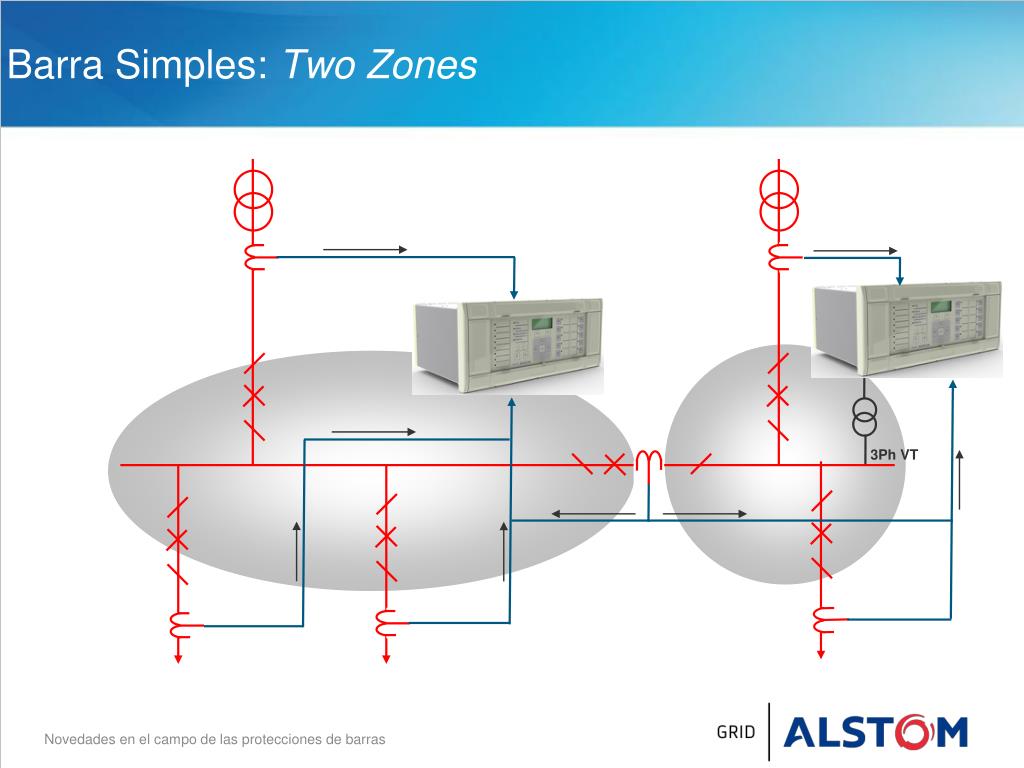

  15. Barra Simples: Two Zones 3Ph VT Novedades en el campo de las protecciones de barras

  16. Barra Simples: Two Zones 3Ph VT Novedades en el campo de las protecciones de barras

  17. Barra Dupla: Two Zones 3Ph VT 3Ph VT Novedades en el campo de las protecciones de barras

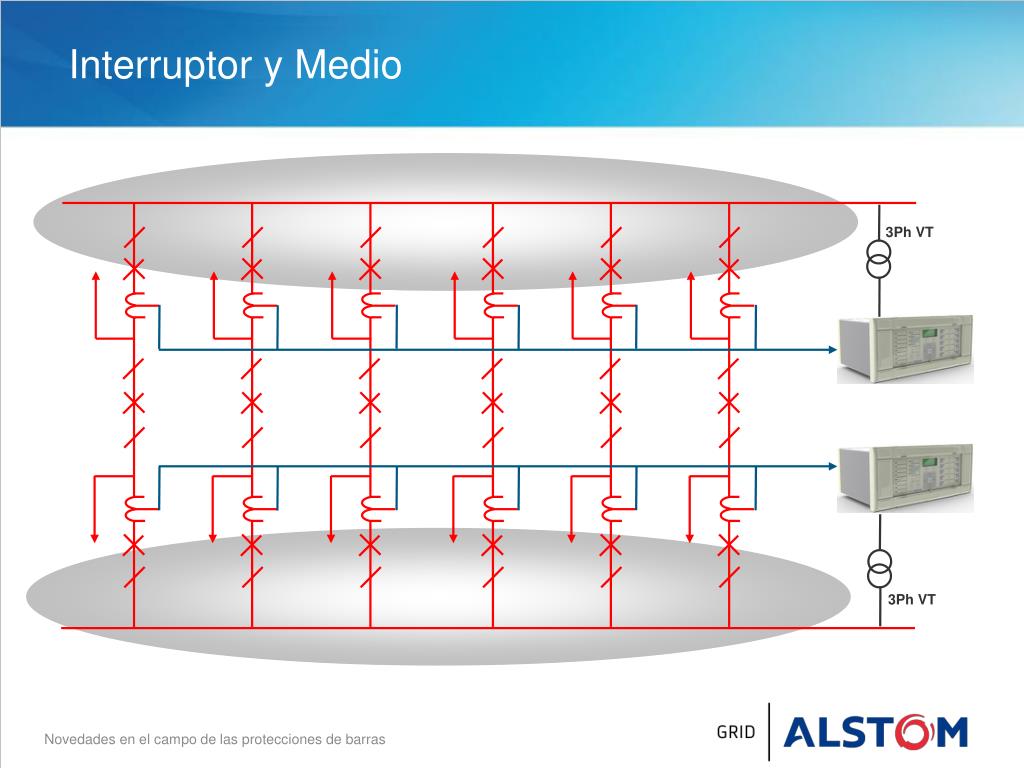

  18. Interruptor y Medio 3Ph VT 3Ph VT Novedades en el campo de las protecciones de barras

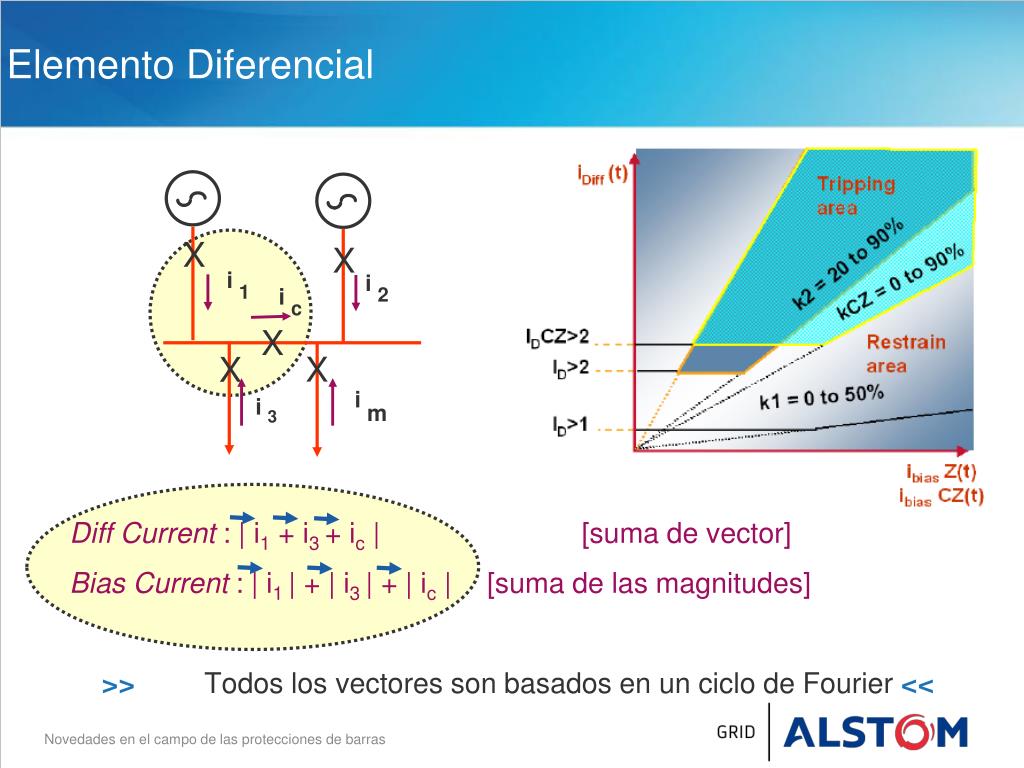

  19. i i i i i 3 m 2 1 c X X X X X Elemento Diferencial • Diff Current : | i1 + i3 + ic | [suma de vector] • Bias Current : | i1 | + | i3 | + | ic | [suma de las magnitudes] • >>Todos los vectores son basados en un ciclo de Fourier << Novedades en el campo de las protecciones de barras

  20. El MiCOM Topology es usado para definir la configuración/arquitectura de la Subestación y también para aparato de cada unidad periférica MiCOM Topology Análisis y configuración del Topology vía IHM • Permite dibujar cualquier configuración barra • - Simples / Dupla / Interruptor y Medio • Planta Primaria y TC definida en el configurador • Mas de 8 zonas en el sistema • 32 unidades periférica por unidad central

  21. MiCOM TopologyMain Features Editor + Synoptic PU assignment Proceso Externo Proceso Barras Traducción + Configuración y Topology MiCOM Topology

  22. Configuración del Topology Software editor del MiCOM Topology

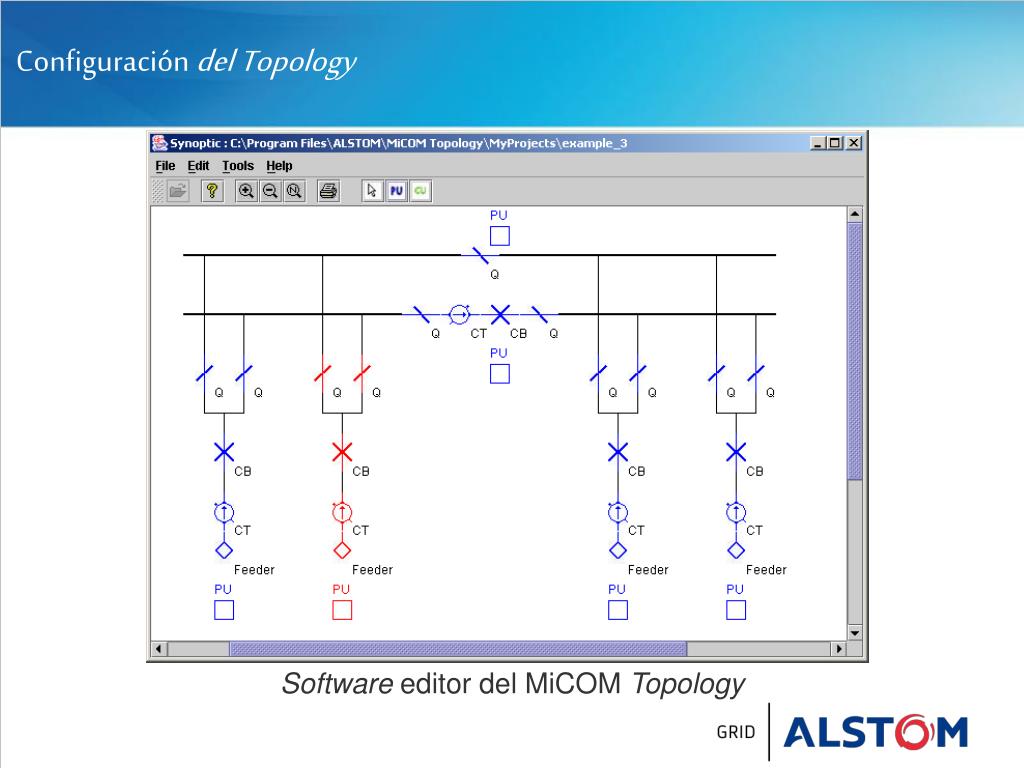

  23. Configuración del Topology Software editor del MiCOM Topology

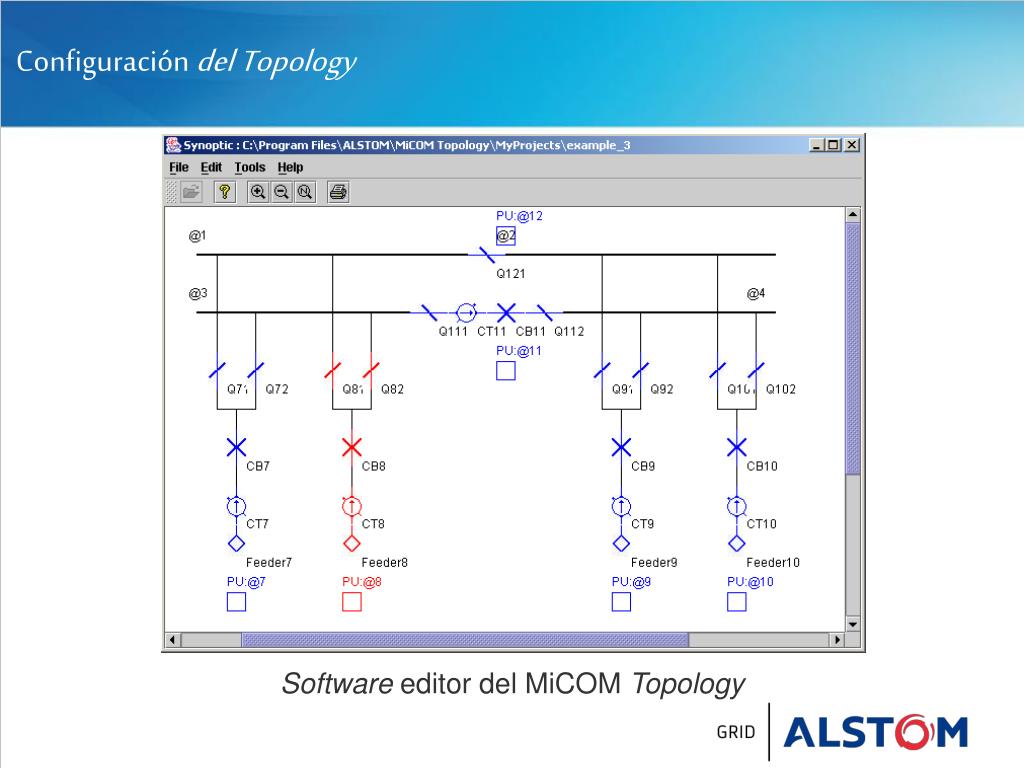

  24. Configuración del Topology Software editor del MiCOM Topology

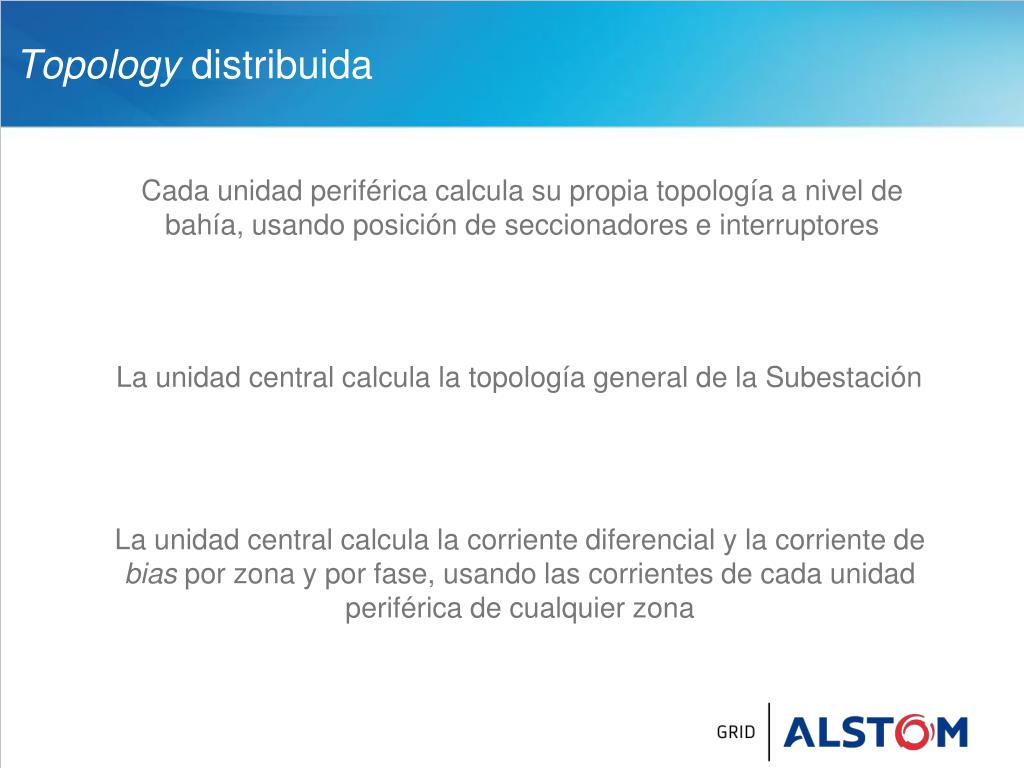

  25. Topology distribuida Cada unidad periférica calcula su propia topología a nivel de bahía, usando posición de seccionadores e interruptores La unidad central calcula la topología general de la Subestación La unidad central calcula la corriente diferencial y la corriente de bias por zona y por fase, usando las corrientes de cada unidad periférica de cualquier zona

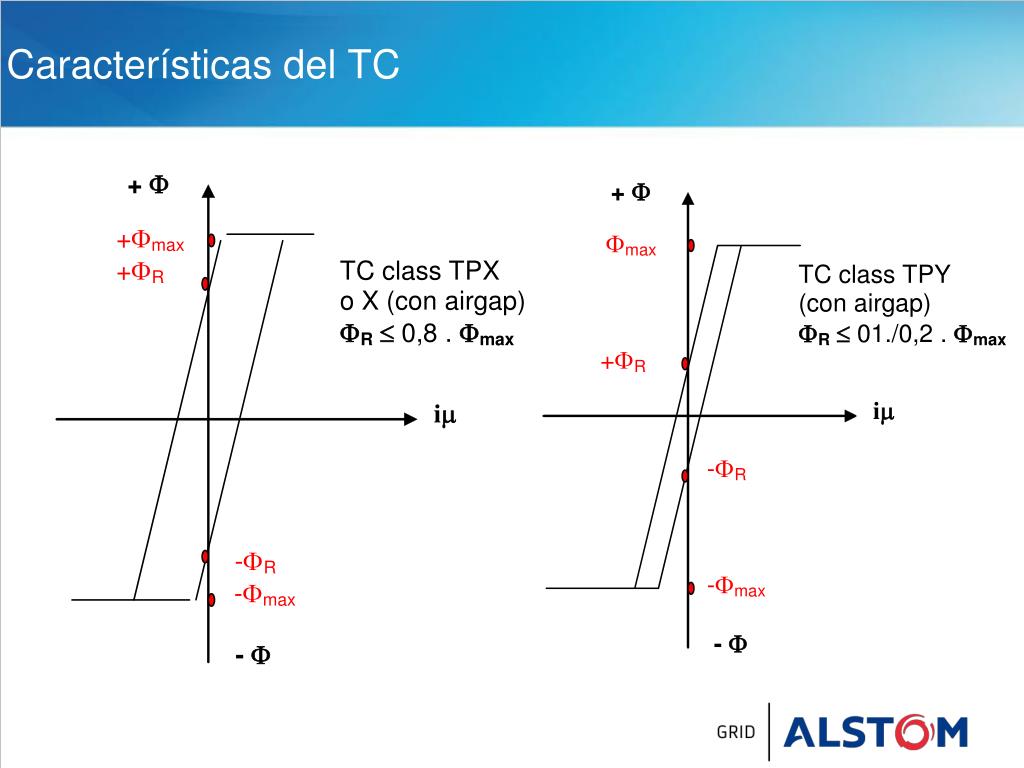

  26. Características del TC

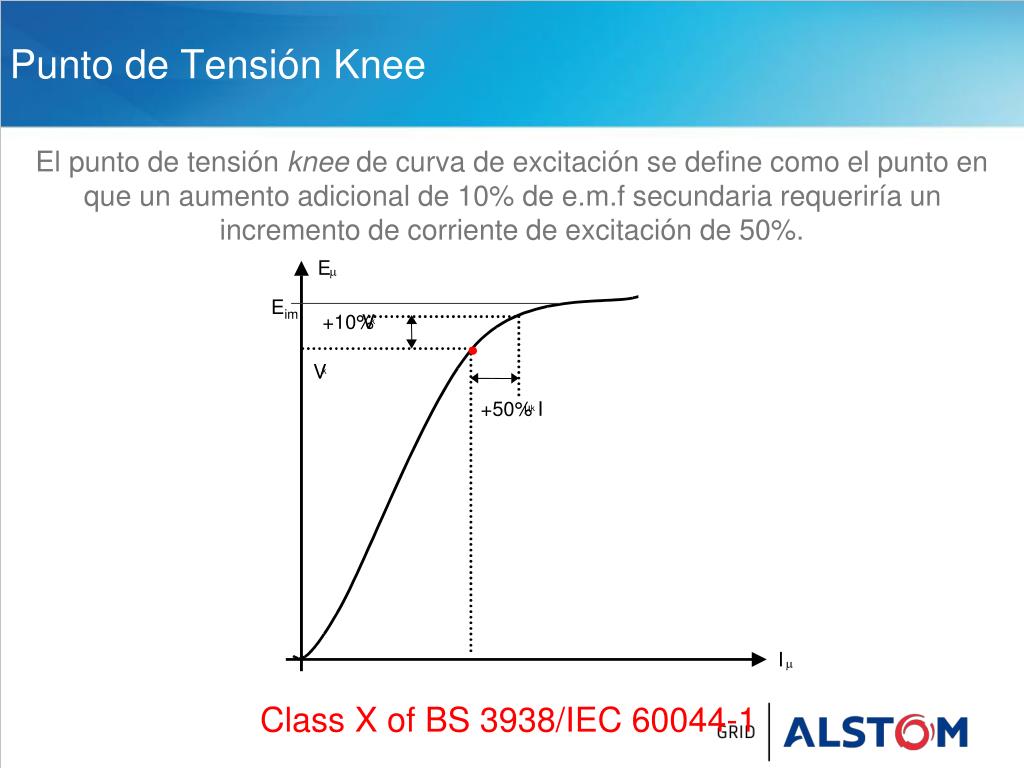

  27. Punto de Tensión Knee E m Eim +10% V k V k +50% I m k I m El punto de tensión knee de curva de excitaciónse define como el punto en que un aumento adicional de 10% de e.m.f secundaria requeriría un incremento de corriente de excitación de 50%. Class X of BS 3938/IEC 60044-1

  28. Punto de Tensión Knee La excitación o reactancia magnetica X=Vk/I es mas grande para uno TPX de que para el TPY Class X of BS 3938/IEC 60044-1

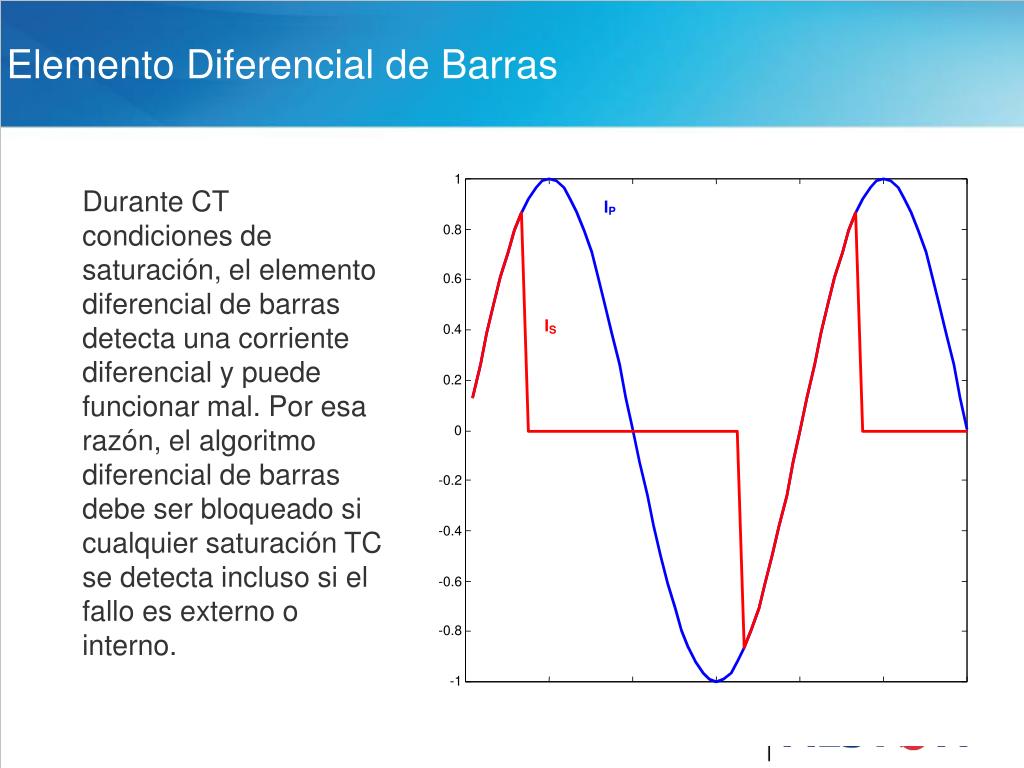

  29. Elemento Diferencial de Barras Durante CT condiciones de saturación, el elemento diferencial de barras detecta una corriente diferencial y puede funcionar mal. Por esa razón, el algoritmo diferencial de barras debe ser bloqueado si cualquier saturación TC se detecta incluso si el fallo es externo o interno.

  30. P746: Factores de diferenciación del producto COSTOS OPTIMIZADO: • Arquitectura centralizada adaptable a la mayoría de las configuraciones de barras • Dos zonas + Check de Zona y 6 alimentadores (one box solution) o 18 alimentadores (three box solution) • Ingeniería fácil: Software Topology RÁPIDO: • 12ms at 50Hz con high break / contactos súper rápidos • 17ms at 50Hz con contactos standard SEGURO: • Falla de Interruptor y Protección de Zona Muerta Novedades en el campo de las protecciones de barras

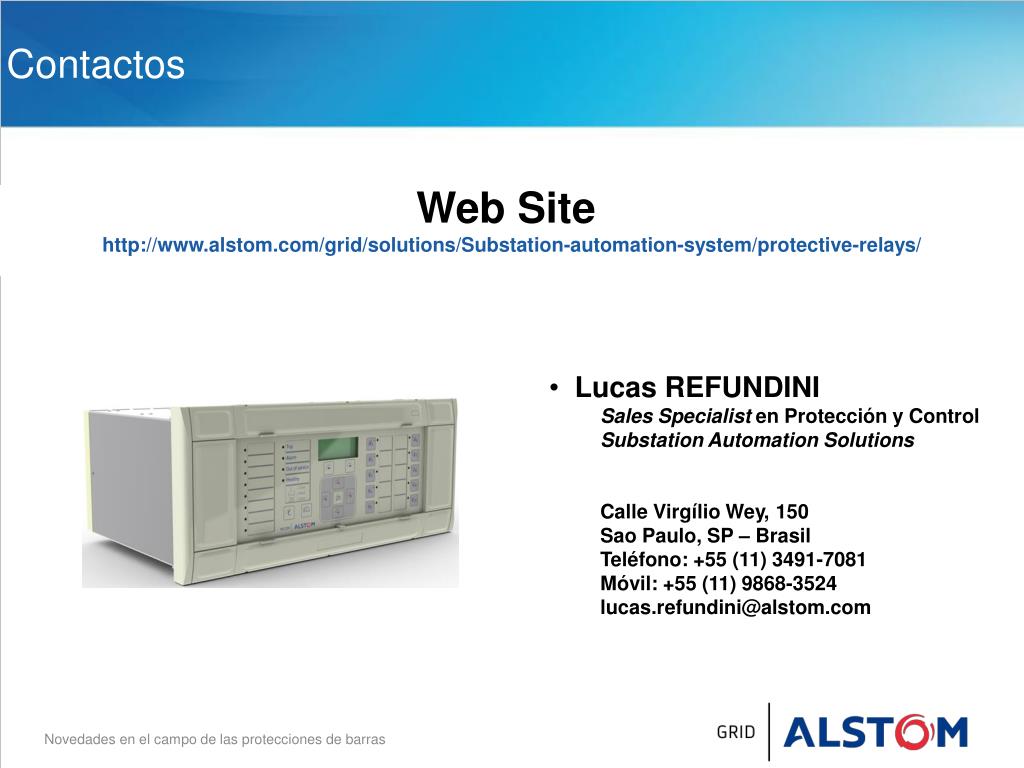

  31. Contactos Web Site http://www.alstom.com/grid/solutions/Substation-automation-system/protective-relays/ • Lucas REFUNDINI • Sales Specialist en Protección y Control • Substation Automation Solutions • Calle Virgílio Wey, 150 • Sao Paulo, SP – Brasil • Teléfono: +55 (11) 3491-7081 • Móvil: +55 (11) 9868-3524 • lucas.refundini@alstom.com Novedades en el campo de las protecciones de barras

  32. Stand Alstom GRID Nueva línea de equipos Contactos Relés Alstom Expuestos Equipo de Aplicación Equipo de Ventas Especialista mundial en protecciones DS Agile Relés Agile Novedades en el campo de las protecciones de barras

  33. www.alstom.com
