Etude Statique:

Etude Statique:. Données:. Mouvement plan. Repose pied soumis à trois forces. Levier soumis à deux forces. Masse maxi par échasse = 120kg. Analyse du repose pied {Rpied} constitué des pièces {16,7’,22’,15,15,41,35,25}. Au point G, liaison pivot d’axe Z entre {Rpied} et la chape {41}. G.

megan
Télécharger la présentation

Etude Statique:

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

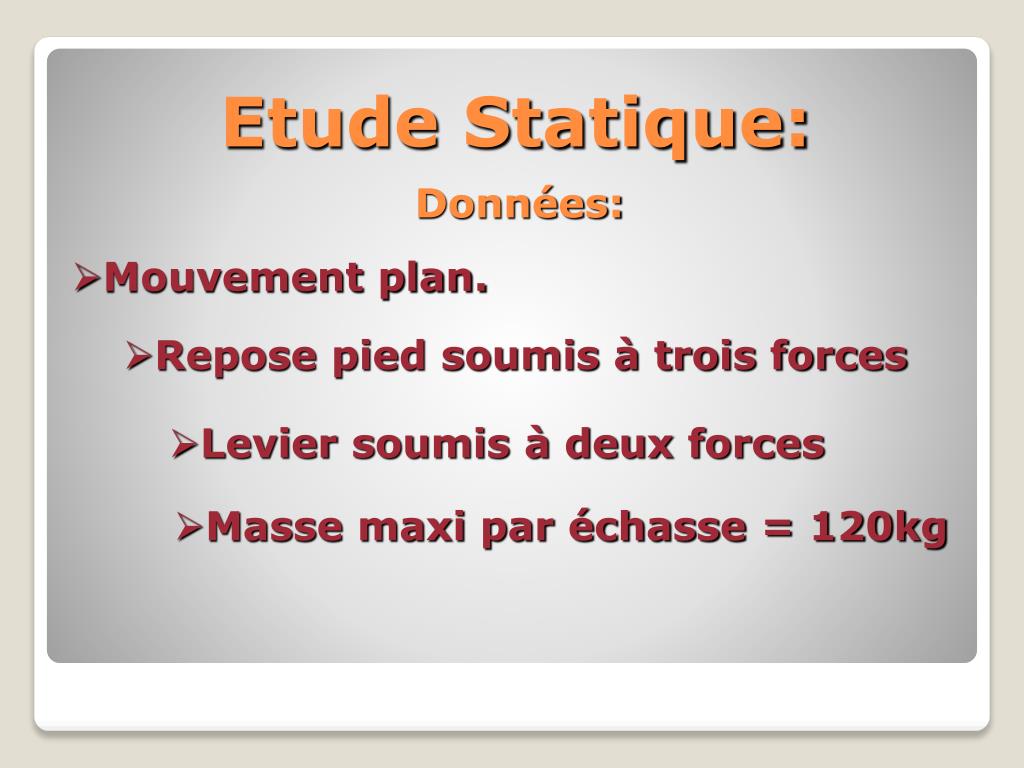

  1. Etude Statique: Données: • Mouvement plan. • Repose pied soumis à trois forces • Levier soumis à deux forces • Masse maxi par échasse = 120kg

  2. Analyse du repose pied {Rpied} constitué des pièces {16,7’,22’,15,15,41,35,25} • Au point G, liaison pivot d’axe Z entre {Rpied} et la chape {41} G • Au point D, liaison pivot d’axe Z entre {Rpied} et le levier {6} H2 D • Au point H2, Action P d’axe Y de la masse sur {Rpied} soit qPq • qPq= 120 x 9.81= 1177.2NqPq = 117.2 daN

  3. F2 7/6 F1 {Rpied}/6 • On isole le levier {6} D • Le levier est soumis à deux actions mécaniques dans le plan, la direction est connue: • F1 {Rpied} /6 + F2 7/6 = 0  F1 {Rpied} /6 = - F2 7/6 • F1 {Rpied} /6 = - F1 6 / {Rpied} • Le levier est soumis à un effort de compression simple, F1 est normal à la section du levier au niveau des deux liaisons pivots C

  4. F3 41/{Rpied} P ext/{Rpied} F1 6 /{Rpied} • On isole le repose pied {Rpied} constitué des pièces {16,7’,22’,15,15,41,35,25} G H2 • Le repose pied est soumis à trois actions mécaniques dans le plan, on peut résoudre graphiquement: • P1 ext/{Rpied}+ F1 6 /{Rpied}+ F3 41/{Rpied}= 0 La valeur est faible est en statique elle doit augmenter avec l’accélération de l’utilisateur en dynamique. D  I 1mm =2N C
