Processos Unitários PENEIRAMENTO

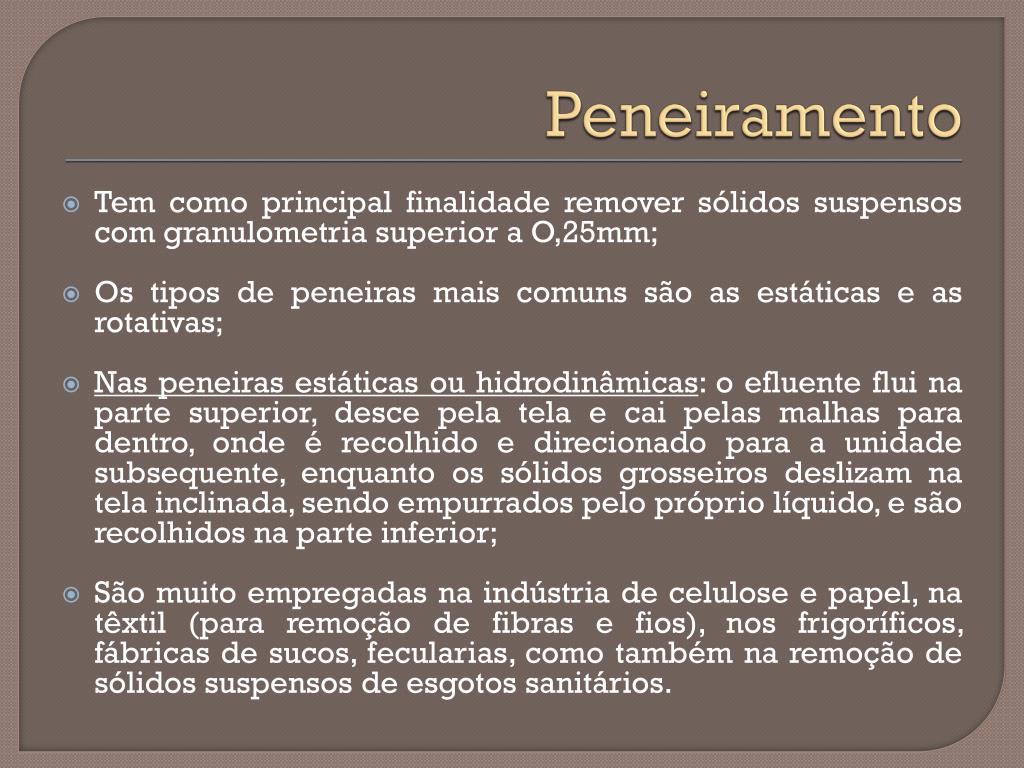

Peneiramento Tem como principal finalidade remover sólidos suspensos com granulometria superior a O,25mm; Os tipos de peneiras mais comuns são as estáticas e as rotativas; Nas peneiras estáticas ou hidrodinâmicas: o efluente flui na parte superior, desce pela tela e cai pelas malhas para dentro, onde é recolhido e direcionado para a unidade subsequente, enquanto os sólidos grosseiros deslizam na tela inclinada, sendo empurrados pelo próprio líquido, e são recolhidos na parte inferior; São muito empregadas na indústria de celulose e papel, na têxtil (para remoção de fibras e fios), nos frigoríficos, fábricas de sucos, fecularias, como também na remoção de sólidos suspensos de esgotos sanitários.

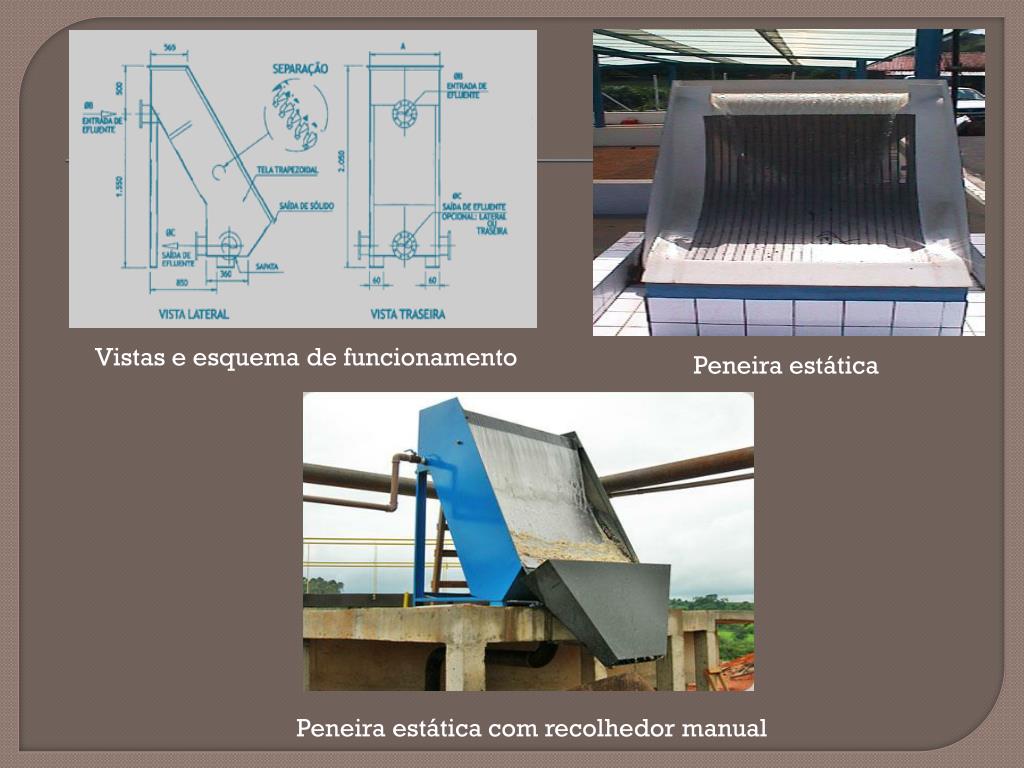

Vistas e esquema de funcionamento Peneira estática Peneira estática com recolhedor manual
Peneiramento Nas peneiras rotativas: o efluente passa por um defletor, alcança a peneira na parte superior, atravessa as fendas, sendo recolhido na caixa inferior e removidos por uma lâmina raspadora, caindo num vaso coletor; Para dimensioná-las, recomenda-se uma consulta as tabelas de fabricantes, utilizando a vazão máxima do projeto, e outra solicitando confirmar as dimensões da peneira que indique o tipo de água residuária e a fenda da malha a ser utilizada no projeto; Podem ser instaladas para receber efluente por recalque ou por gravidade, antes ou depois do tanque de equalização e, preferencialmente, após o sistema de dosagem de cal.
Funcionamento Peneira rotativa com recolhedor manual
Peneiramento Deve ser evitado o uso de peneiras estáticas e/ou rotativas em águas residuárias contendo gordura, como em curtumes. Neste caso, recomenda-se peneiras autolimpantes; Podem ser dimensionadas pela taxa de aplicação, que varia com a abertura da tela, além de variar conforme o tipo de efluente e das concentrações de sólidos a serem removidos, temperatura e viscosidade; Nos casos em que a concentração de sólidos orgânicos é muito considerável, poderá ser removida de 15 a 25% da DBO em suspensão grosseira.

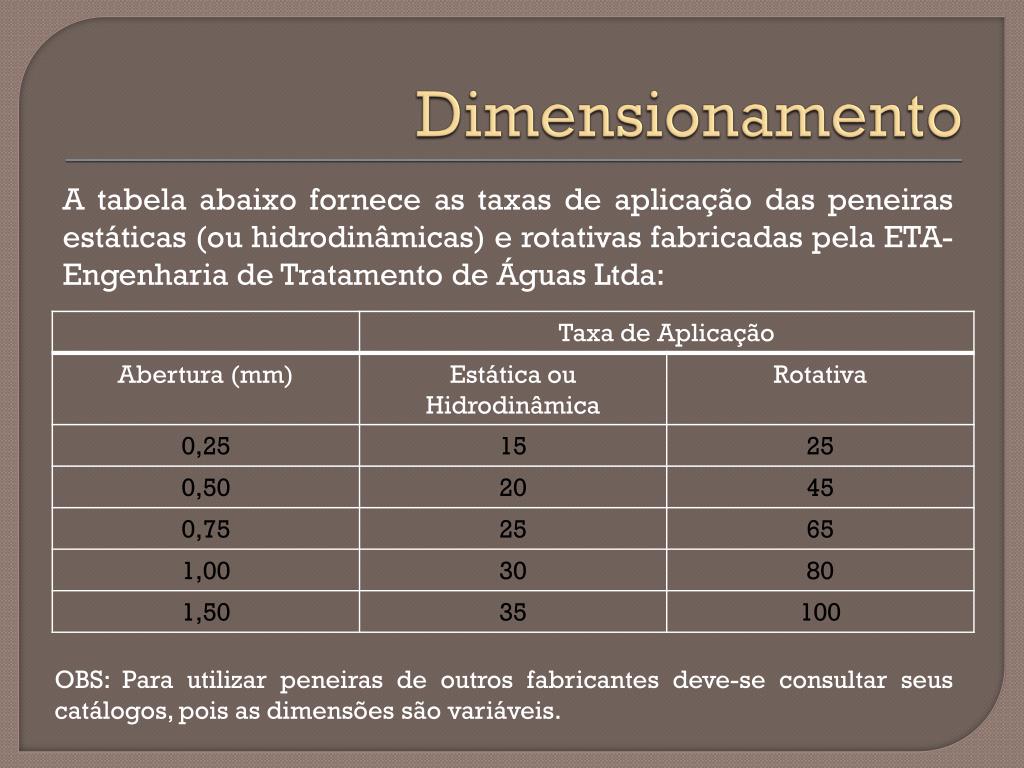

Dimensionamento A tabela abaixo fornece as taxas de aplicação das peneiras estáticas (ou hidrodinâmicas) e rotativas fabricadas pela ETA-Engenharia de Tratamento de Águas Ltda: OBS: Para utilizar peneiras de outros fabricantes deve-se consultar seus catálogos, pois as dimensões são variáveis.

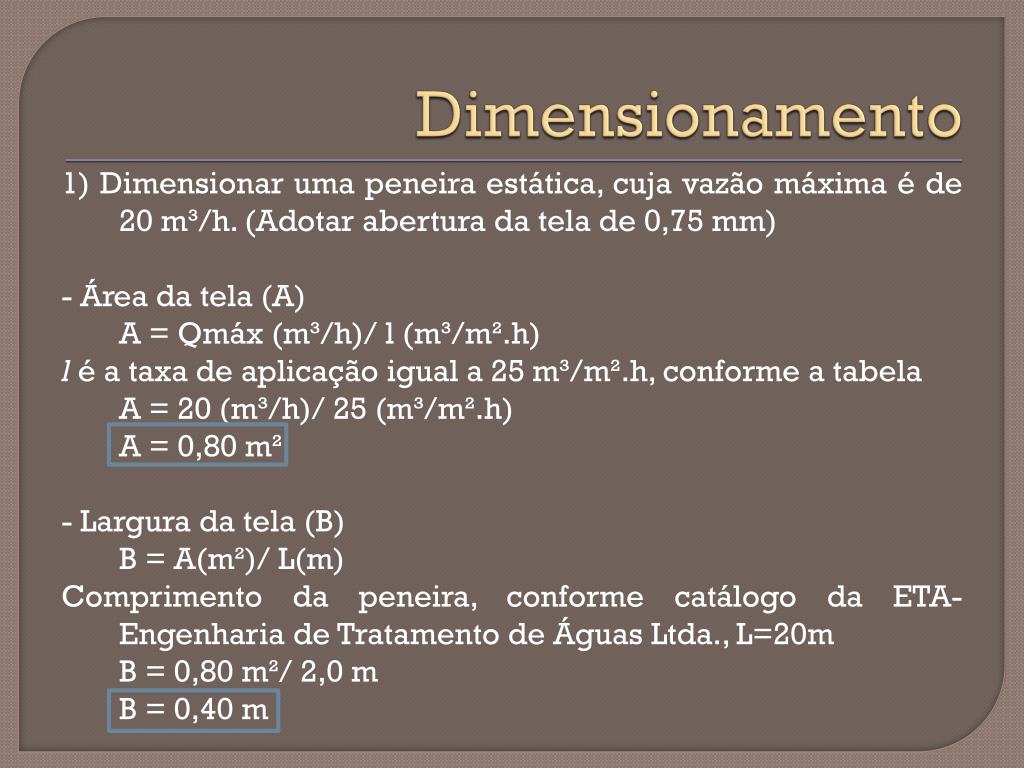

Dimensionamento 1) Dimensionar uma peneira estática, cuja vazão máxima é de 20 m³/h. (Adotar abertura da tela de 0,75 mm) - Área da tela (A) A = Qmáx (m³/h)/ l (m³/m².h) l é a taxa de aplicação igual a 25 m³/m².h, conforme a tabela A = 20 (m³/h)/ 25 (m³/m².h) A = 0,80 m² - Largura da tela (B) B = A(m²)/ L(m) Comprimento da peneira, conforme catálogo da ETA-Engenharia de Tratamento de Águas Ltda., L=20m B = 0,80 m²/ 2,0 m B = 0,40 m
Dimensionamento Resposta: A largura imediatamente superior é 0,50 m, logo, será utilizada a peneira com abertura da tela de 0,75 mm, com 2,0 m de comprimento e 0,50 m de largura. 2) Dimensionar uma peneira rotativa, cuja vazão máxima de efluente industrial é de 90 m³/h. A abertura da tela recomendada é de 0,50 mm. - Área da tela (A) A = Qmáx (m³/h)/ l (m³/m².h), sendo l = 45 m³/m².h A = 90 (m³/h)/ 45 (m³/m².h) A = 2,0 m²
Dimensionamento - Comprimento da peneira (L) Conforme catálogo da empresa já citada, o diâmetro da peneira é igual 0,60 m L = 2πR L = 2 x 3,14 x 0,30 L = 1,90 m - Largura da tela (B) B = A (m²)/ L (m) B = 2,0 m²/ 1,90 m B = 1,05 m Resposta: Será adotada a peneira de largura imediatamente superior, 1,20 m, conforme o referido no catálogo.
