  1. جهاز عرض المواد الشفافةOver-Head Projector

  2. إعداد الأستاذ / محمد ماهرمسميات الجهاز – تركيبة - مبدأ عملة –ووظائف الأجزاء

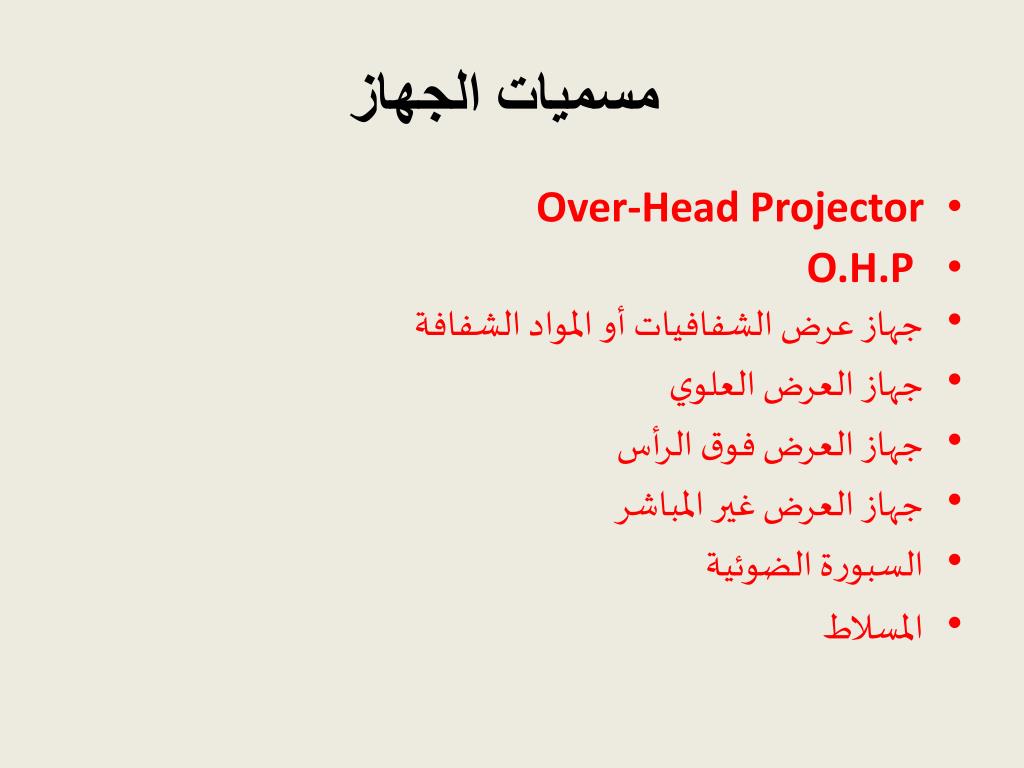

  3. مسميات الجهاز • Over-Head Projector • O.H.P • جهاز عرض الشفافيات أو المواد الشفافة • جهاز العرض العلوي • جهاز العرض فوق الرأس • جهاز العرض غير المباشر • السبورة الضوئية • المسلاط

  4. تركيب الجهاز

  5. يتركب من ثلاث أجزاء رئيسية وهى : 1-رأس الجهاز 2- قاعدة الجهاز 3- ذراع الجهاز

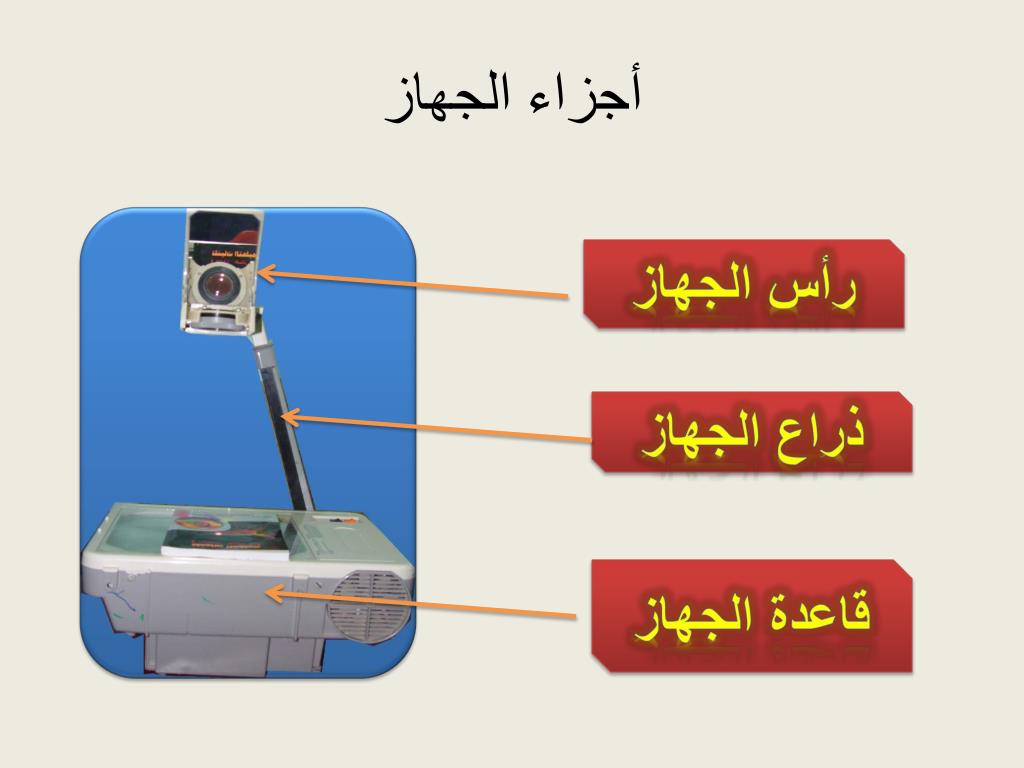

  6. أجزاء الجهاز رأس الجهاز ذراع الجهاز قاعدة الجهاز

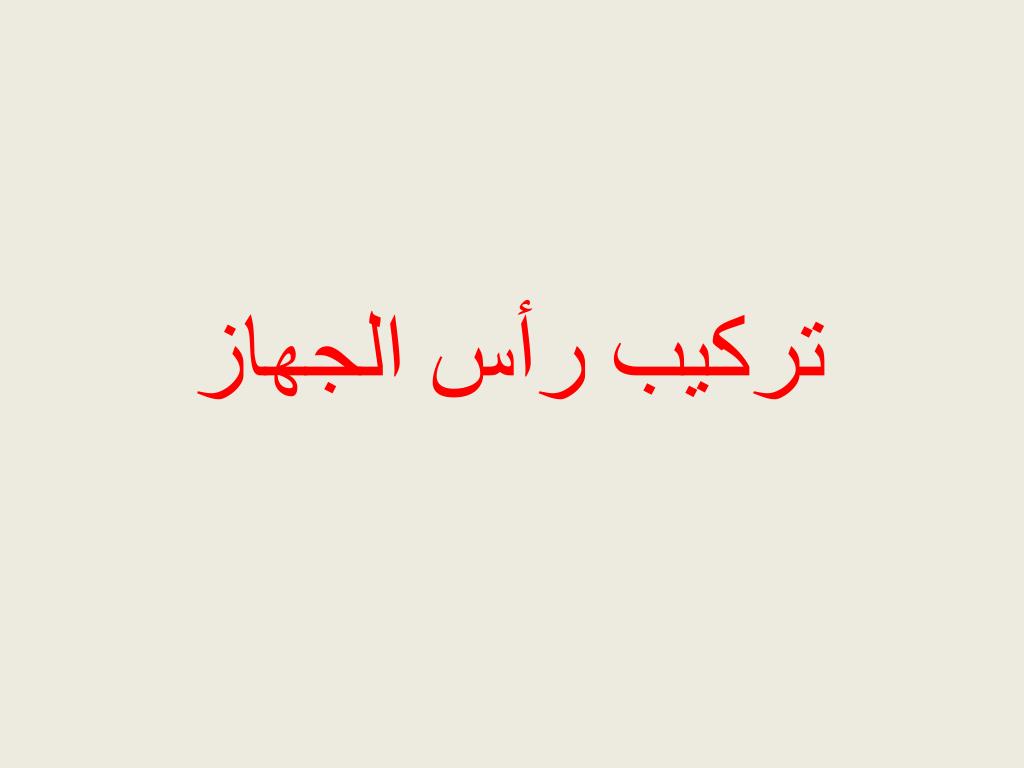

  7. تركيب رأس الجهاز

  8. مرآة مستوية عدسات الجهاز مفتاح ضبط الصورة

  9. رأس الجهاز • طريقة توجيه رأس الجهاز

  10. ابسط كفيك على رأس الجهاز

  11. اضغط بالمعصم إلى أسفل بينما أطراف أصابعك ترفع المرآة للأعلى

  12. استمر برفع المرآة على شاشة العرض حتى تشعر بأنها مناسبة لرؤية الطلاب

  13. تركيب قاعدة الجهاز الخارجية

  14. منصة العرض فتحات تهوية مسامير فك منصة العرض

  15. جوانب قاعدة الجهاز كابل الكهرباء للتبديل بين مصباحي الجهاز

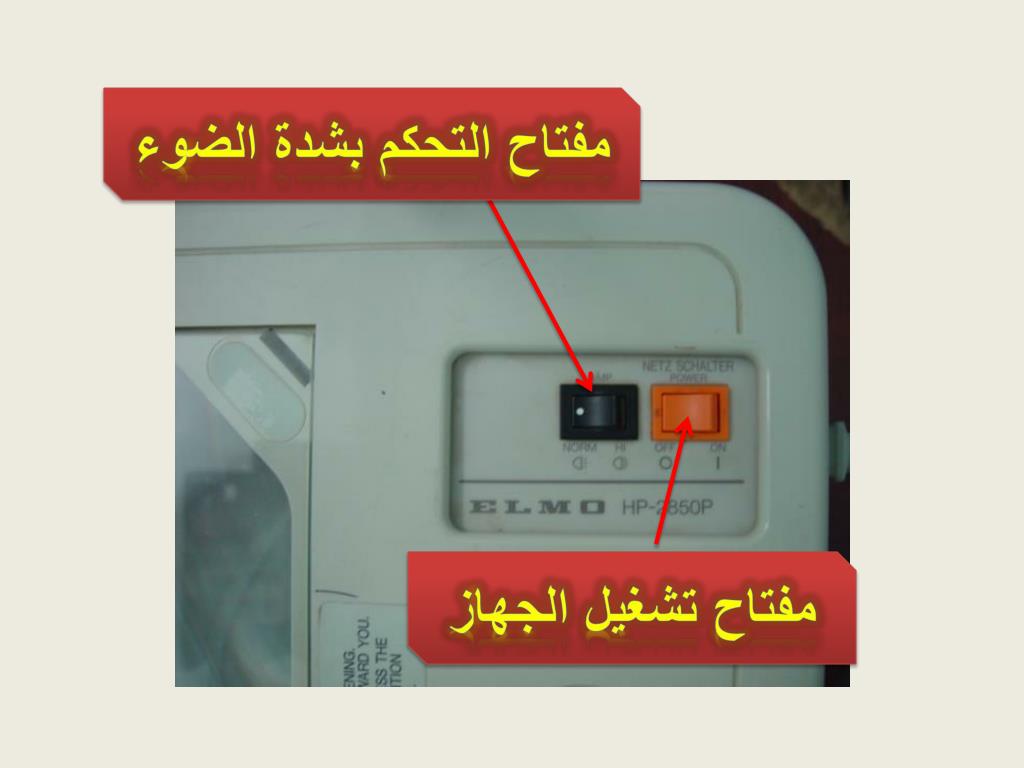

  16. مفتاح التحكم بشدة الضوء مفتاح تشغيل الجهاز

  17. تركيب قاعدة الجهاز من الداخل

  18. لا تنسى تنظيفها المصابيح عدسة مجمعة المرآة الداخلية مروحة تبريد

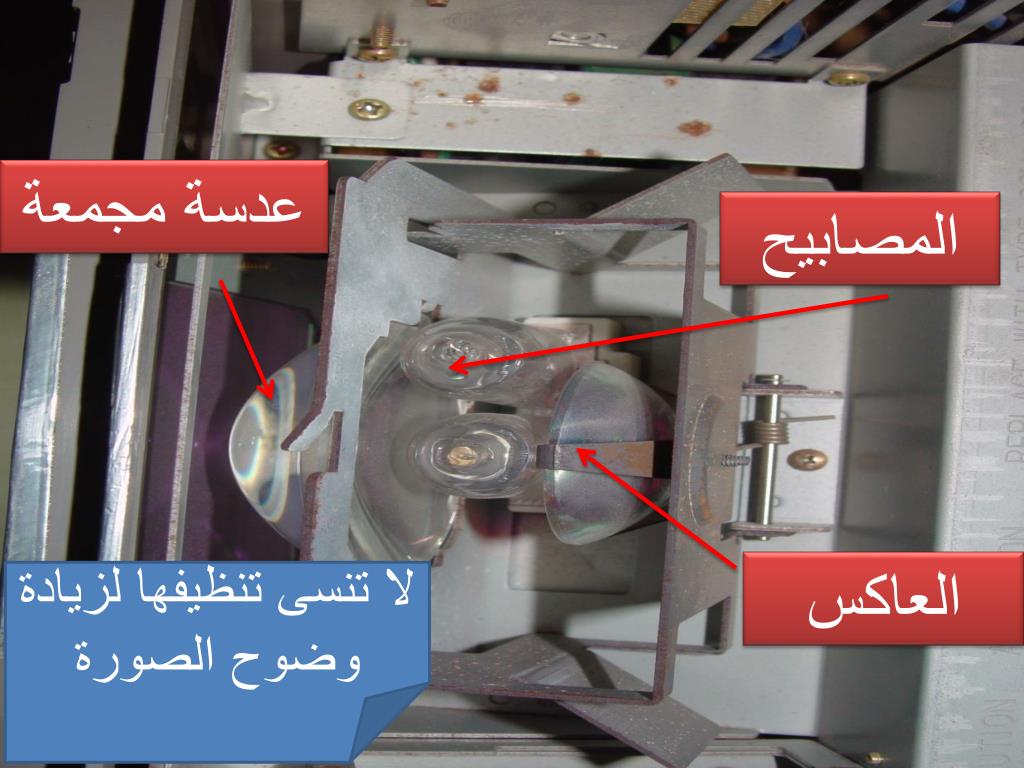

  19. عدسة مجمعة المصابيح العاكس لا تنسى تنظيفها لزيادة وضوح الصورة

  20. جرب دفع العاكس

  21. مبدأ عمل الجهاز يعتمد على الأشعة الضوئية الصادرة من المصباح تسقط على الشفافية الموضوعة على منصة الجهاز فتنفذ منها حاملة معها معالم المادة التعليمية ( رسم , صورة ملونة أو غير ملونة , كتابة , الخ ......................) فتسقط على عدسة الإسقاط التي تكون صورة للمادة التعليمية , ثم تسقط على مرآة مستوية تعكسها نحو شاشة العرض

  22. مرآة رأس الجهاز شاشة عرض ذراع الجهاز مفتاح ضبط الصورة عدسات عدسة مجمعة منصةالعرض عدسة فرنل الصندوق المصباح مروحة التبريد مرآة مقعرة

  23. عجلة ضبط الوضوح رأس الجهاز مرآة شاشة عرض ذراع الجهاز عدسات المصباح منصة العرض الصندوق عدسة فرنل مرآة مقعرة مروحة التبريد مرآة

  24. وظائف الأجزاء الرئيسية وبخاصة تلك الأجزاء المسئولة عن تكوين الصورة والمكونة للمنظومة الضوئية في الجهاز

  25. المصباح • لو تفحصت داخل الصندوق لوجدت المصباح الذي يستعمل لإضاءة الشفافية -وهو في الواقع يوجد مصباحين وليس مصباح واحد – حيث يصدر عنه ضوء قوى لان قدرته عالية تتراوح بين (200-750) وات

  26. والمصابيح المستعملة ألان مصابيح هالوجنية وذلك لتقليل كمية الحرارة وتخفيض التكلفة ويتكون المصباح من فتيلة رفيعة جدا على شكل زنبرك , ولذلك يجب عدم تحريك الجهاز وهو يعمل أو أن يصطدم بقوة بشئ مما يؤدى إلى قطع السلك الرفيع.

  27. العاكس هو عبارة عن مرآة مقعرة معدنية تحتضن المصباح ووظيفته أن يعكس الأشعة الضوئية الساقطة نحو منصة الجهاز التي توضع عليها الشفافية فتزيد من شدة استضاءتها

  28. العدسة المجمعة قد توجد في بعض الأجهزة عدسة مستوية محدبة تعمل على تكثيف الأشعة وتجميعها نحو منصة العرض لكي تزيد من شدة استضاءة الشفافية الحاملة للرسالة

  29. عدسة فرنيل (Fresnel Lens) • تقع تحت منصة العرض مباشرة وهى مثبتة بغطاء صندوق الجهاز ومصنوعة من البلاستك من مجموعة من المناشير التي تقوم بوظيفة عدسة محدبة الوجهين . • .

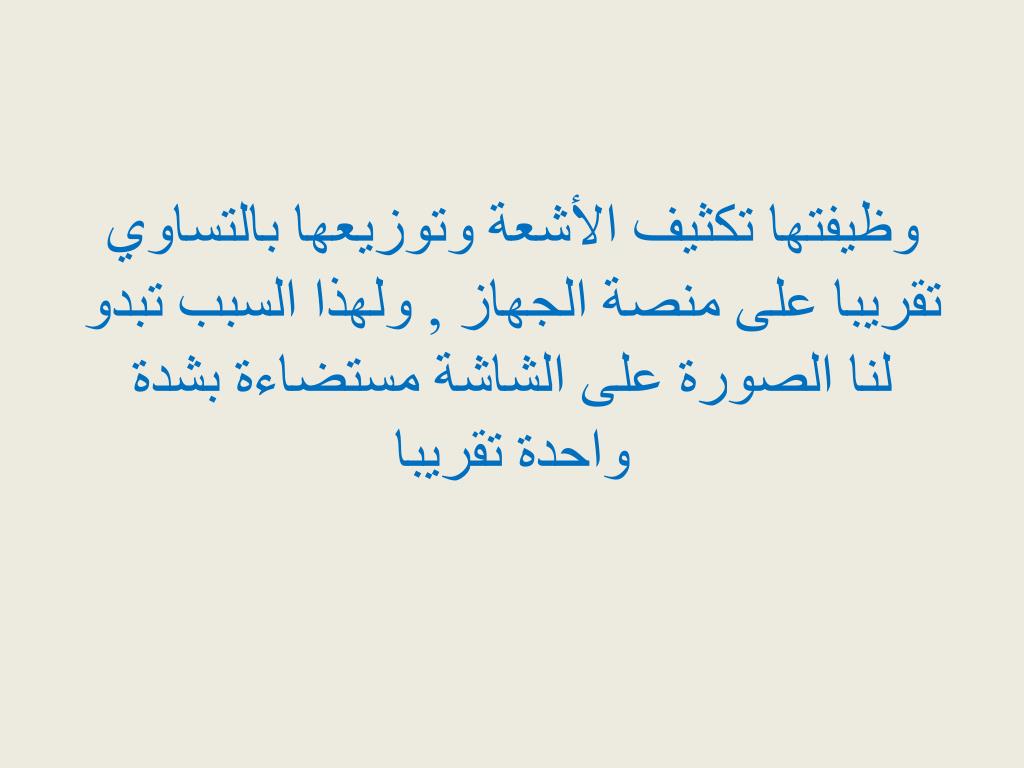

  30. وظيفتها تكثيف الأشعة وتوزيعها بالتساوي تقريبا على منصة الجهاز , ولهذا السبب تبدو لنا الصورة على الشاشة مستضاءة بشدة واحدة تقريبا

  31. منصة العرض وهى مصنوعة من الزجاج وتوضع عليها الشفافية أو أي مادة تعليمية مرغوب عرضها . وإبعاد منصة العرض 25سم x25سم

  32. مروحة التبريد • وظيفتها تبريد الجهاز من الحرارة الصادرة عن المصباح وذلك بطرد الهواء الساخن وإحلال هواء بارد محلة

  33. عدسة الإسقاط وهى عبارة عن عدسة أو أكثر توجد في رأس الجهاز وتعمل عمل عدسة محدبة الوجهين

  34. ووظيفتها تكوين الصورة , والعدسات عادة تكون صورا واضحة حسب قانون خاص بها , وهذا يعنى أنة يجب علينا تحريك العدسات (من خلال تحريك الرأس ) حتى تنتج صورة واضحة على شاشة العرض وهذا ما يعرف بعملية توضيح الصورة أو focus.

  35. ويجب العلم أن جميع عدسات الإسقاط في الأجهزة التعليمية الضوئية تكون صورا حقيقية مقلوبة مكبرة علي الشاشة ولذا يجب وضع الشفافية علي منصة العرض للجهاز بشكل مقلوب للطلبة حتى تبدو معتدلة لهم علي الشاشة

  36. المرأة توجد في رأس الجهاز وتميل عن الأفق بزاوية 45 درجة عن الأفق (أو مستوى العدسة الافقي ) وهى عبارة عن مرآة مستوية ولها عدة وظائف منها :

  37. 1- تغير مسار الضوء بزاوية 90 درجة تقريبا , وذلك بعكس الأشعة الضوئية الساقطة عليها حسب قانون الانعكاس فتتجه نحو الشاشة بدلا من الاستمرار إلي اعلي , وبذلك فيمكننا تحديد مستوى الصورة على الشاشة ( رفع الصورة أو خفضها ) بتحريك هذه المرأة لوحدها

  38. 2- كما تقوم المرأة بقلب الصورة جانبيا , مما يجعل الصورة تبدو بشكلها الطبيعي بالنسبة للطلاب فمثلا لو أن المدرس واجه الطلاب وكتب على الشفافية وهى على منصة الجهاز من اليمين إلي اليسار , فالكتابة أيضا تبدو من اليمين إلي اليسار على الشاشة , اى تبدو عادية بالنسبة للطلاب , وذلك لان المرأة قلبت ذلك جانبيا

  39. ذراع الجهاز مثبت بقاعدة الجهاز , ويحمل رأس الجهاز , ويمكن تحريكه إلى اعلي أو أسفل

  40. حتى نتمكن من عمل الصيانة اتبع ما يلي

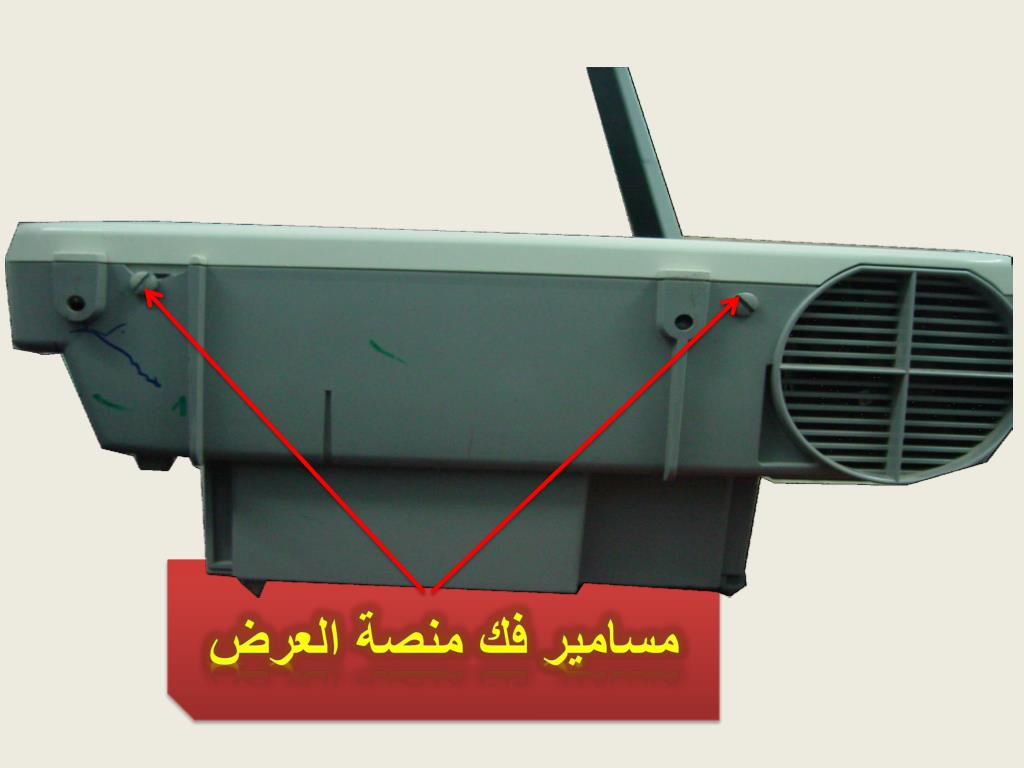

  41. مسامير فك منصة العرض

  42. اخرج قاعدة الجهاز ولاحظ أنها تتكون من طبقتين لوح زجاجي في الأعلى وطبقة بلاستيكية تسمى عدسة فرنل عدسة فرنل

  43. طريقة فك عدسة فرنل تكون من خلال الضغط على النتوء البلاستيكي في زاوية لعدسة ( دفعه للخلف) • النتوء البلاستيكي

  44. لاحظ أن هناك نتوئين على زاويتي العدسة

  45. افصل العدسة ونظفها جيدا بقماش ناعم فغالبا ما تسبب الغبار بينها وبين لوح الزجاج عدم وضوح الصورة وبالطبع لا تنسى تنظيف لوح الزجاج

  46. اعد تركيب الجهاز
