  1. HUMEDAD EXTERIOR DB-HS

  2. HUMEDAD EXTERIOR DB-HS-1PROTECCIÓN FRENTE A LA PENETRACIÓN DE AGUA DE LLUVIA Y DEL AGUA DEL SUBSUELO

  3. SALUBRIDAD HS-1 PROTECCIÓN DE LA HUMEDAD HS-2 ELIMINACIÓN DE RESIDUOS HS-3 CALIDAD DEL AIRE INTERIOR HS-4 SUMINISTRO DE AGUA HS-5 EVACUACIÓN DE AGUAS RESIDUALES 10 C.T.E.-DB-HS- HUMEDAD SALUBRIDAD FOA 1

  4. HABITABILIDAD • SALUBRIDAD • HS-1 PROTECCIÓN DE LA HUMEDAD • - EL MURO (como elemento enterrado) • - EL SUELO (como piso inferior) • LA FACHADA (incluso de patios y medianeras) • -LA CUBIERTA (plano superior en contacto con el ambiente exterior) C.T.E.-DB-HS- HUMEDAD SALUBRIDAD FOA 1

  5. LA PROTECCION FRENTE A LA HUMEDAD: PROTECCIÓN DEL INTERIOR DE LOS EDIFICIOS Y DE LOS CERRAMIENTOS (ENVOLVENTE) C.T.E.-DB-HS1- PROTECCIÓN DE LA HUMEDAD ORIGEN DE LA HUMEDAD: LLUVIA SUELO POR ESCORENTÍA (¿Capilaridad?) CONDENSACIÓN (HS3-HE1) CERRAMIENTOS: FACHADAS (PATIOS Y MEDIANERA) SUELOS (NIVEL INFERIOR) MUROS (EN CONTACTO CON EL TERRENO) CUBIERTAS (TERRAZAS, BALCONES Y SUELOS DE PATIOS SOBRE SÓTANOS) FOA 3

  6. PROCEDIMIENTO: LA PROTECCION FRENTE A LA HUMEDAD EXTERIOR “LUVIA Y SUELO”: SE FUNDAMENTA EN LA RESPUESTA CONSTRUCTIVA QUE HEMOS DE OFRECER FRENTE AL GRADO DE IMPERMEABILIDAD REQUERIDO C.T.E.-DB-HS1- PROTECCIÓN DE LA HUMEDAD • EL GRADO DE IMPERMEABILIDAD EXIGIDO • ES FUNCIÓN DE: • LAS CONDICIONES DE CONTORNO (EXIGENCIA) • (COMO SIEMPRE) • Y EXIGE UNA (RESPUESTACONSTRUCTIVA) • QUE ES FUNCIÓN DE.: • LAS CARACTERISTICAS DE LA PROPUESTA, • DEL ELEMENTO EN SÍ, • DE SUS MATERIALES, Y DE SUS PUNTOS SINGULARES FOA 4

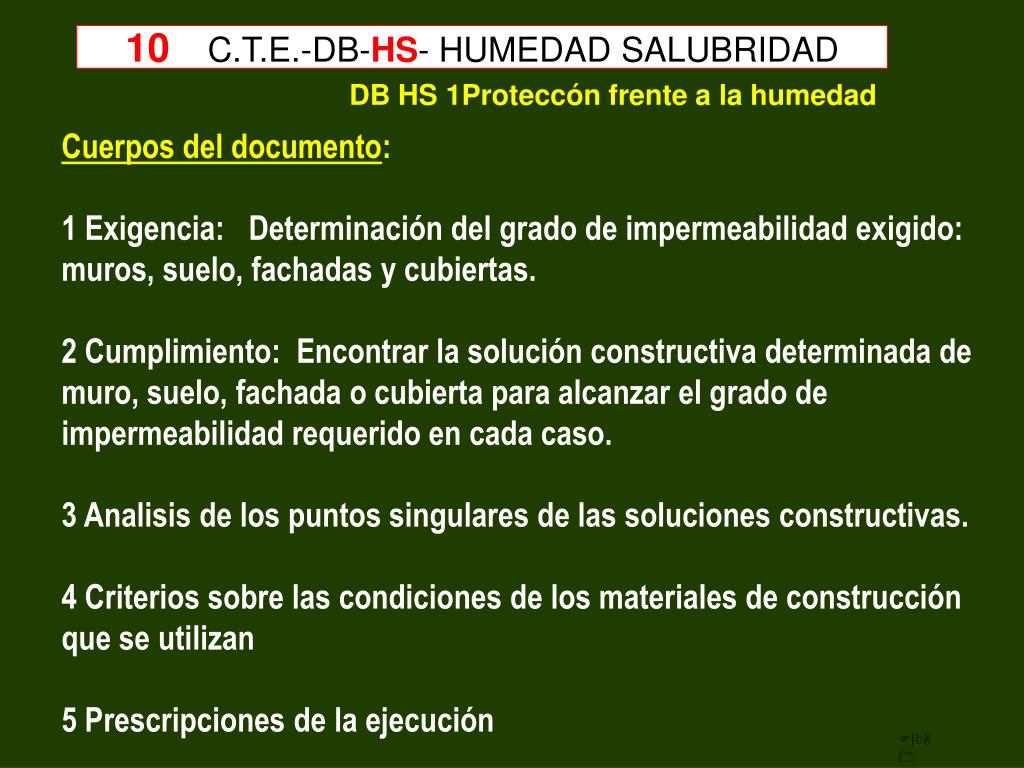

  7. DB HS 1Proteccón frente a la humedad Cuerpos del documento: 1 Exigencia: Determinación del grado de impermeabilidad exigido: muros, suelo, fachadas y cubiertas. 2 Cumplimiento: Encontrar la solución constructiva determinada de muro, suelo, fachada o cubierta para alcanzar el grado de impermeabilidad requerido en cada caso. 3 Analisis de los puntos singulares de las soluciones constructivas. 4 Criterios sobre las condiciones de los materiales de construcción que se utilizan 5 Prescripciones de la ejecución 10 C.T.E.-DB-HS- HUMEDAD SALUBRIDAD FOA 1

  8. REQUERIMIENTO Y RESPUESTA CONSTRUCTIVA C.T.E.-DB-HS1- PROTECCIÓN DE LA HUMEDAD FOA 5

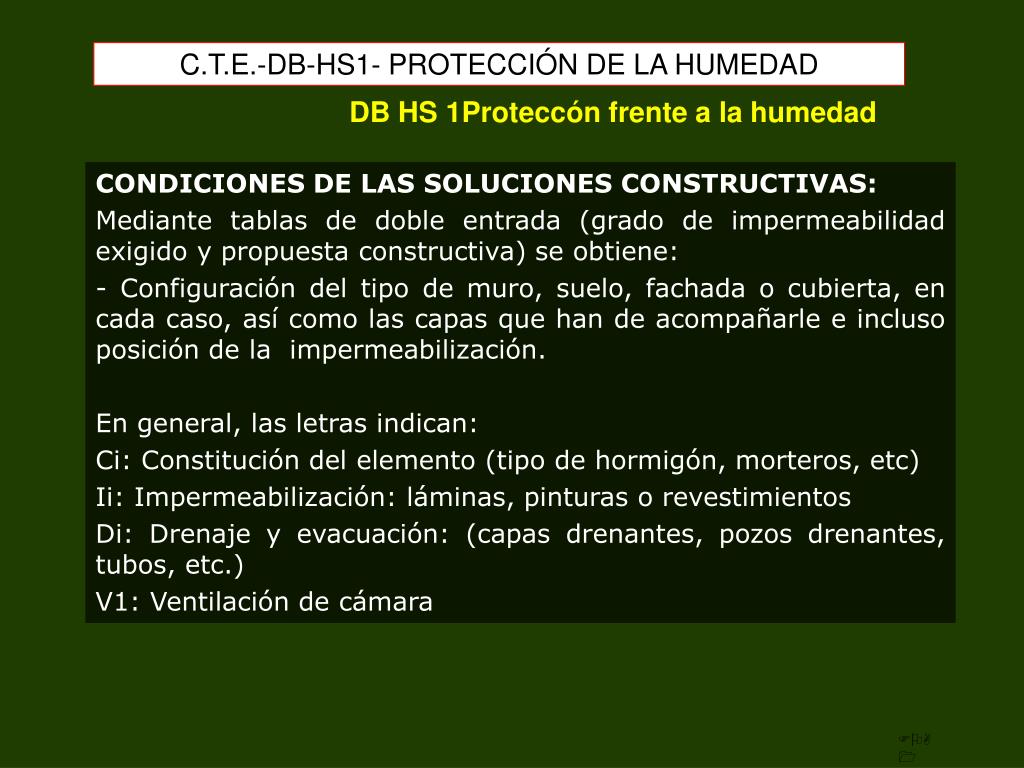

  9. C.T.E.-DB-HS1- PROTECCIÓN DE LA HUMEDAD DB HS 1Proteccón frente a la humedad CONDICIONES DE LAS SOLUCIONES CONSTRUCTIVAS: Mediante tablas de doble entrada (grado de impermeabilidad exigido y propuesta constructiva) se obtiene: - Configuración del tipo de muro, suelo, fachada o cubierta, en cada caso, así como las capas que han de acompañarle e incluso posición de la impermeabilización. En general, las letras indican: Ci: Constitución del elemento (tipo de hormigón, morteros, etc) Ii: Impermeabilización: láminas, pinturas o revestimientos Di: Drenaje y evacuación: (capas drenantes, pozos drenantes, tubos, etc.) V1: Ventilación de cámara FOA 1

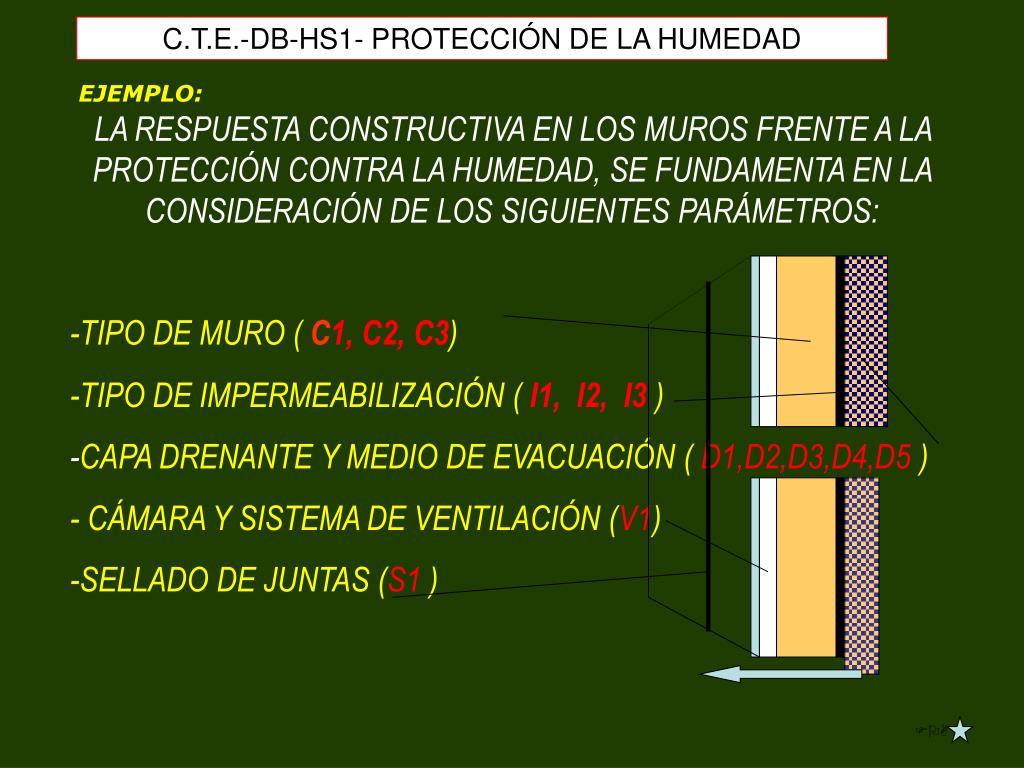

  10. EJEMPLO: LA RESPUESTA CONSTRUCTIVA EN LOS MUROS FRENTE A LA PROTECCIÓN CONTRA LA HUMEDAD, SE FUNDAMENTA EN LA CONSIDERACIÓN DE LOS SIGUIENTES PARÁMETROS: -TIPO DE MURO ( C1, C2, C3) -TIPO DE IMPERMEABILIZACIÓN ( I1, I2, I3 ) -CAPA DRENANTE Y MEDIO DE EVACUACIÓN ( D1,D2,D3,D4,D5 ) - CÁMARA Y SISTEMA DE VENTILACIÓN (V1) -SELLADO DE JUNTAS (S1 ) C.T.E.-DB-HS1- PROTECCIÓN DE LA HUMEDAD FOA

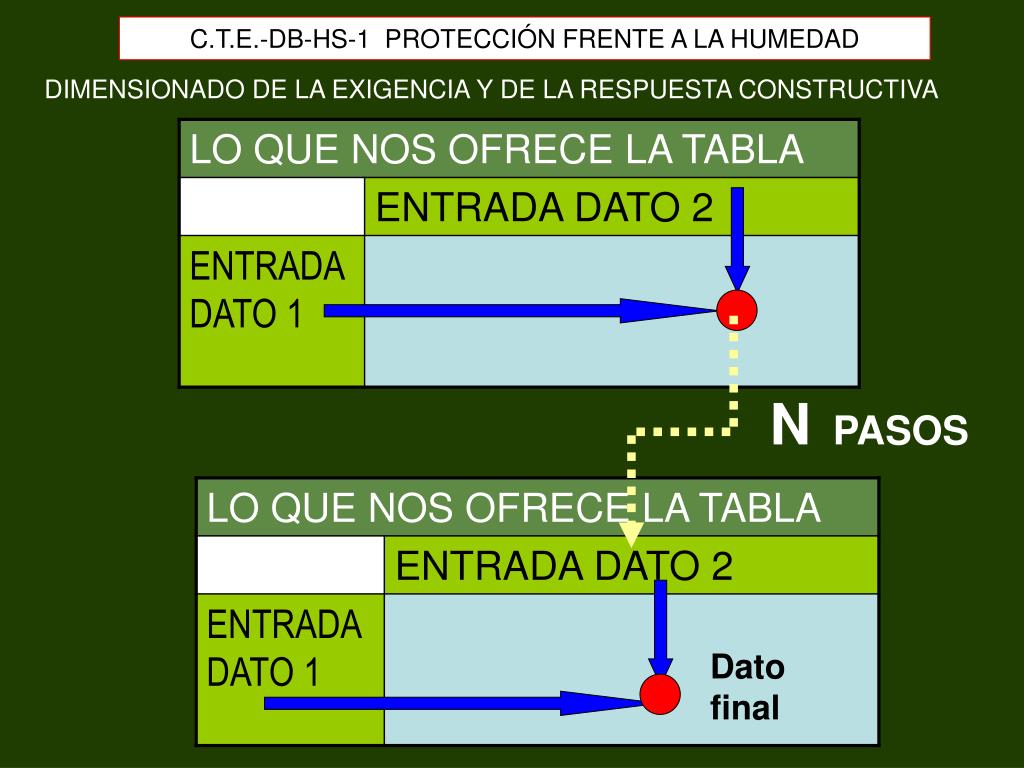

  11. DIMENSIONADO DE LA EXIGENCIA Y DE LA RESPUESTA CONSTRUCTIVA C.T.E.-DB-HS-1 PROTECCIÓN FRENTE A LA HUMEDAD N PASOS Dato final

  12. C.T.E.-DB-HS1- PROTECCIÓN DE LA HUMEDAD SALUBRIDAD El Muro (incluso cerramientos de patios y medianeras) FOA 1

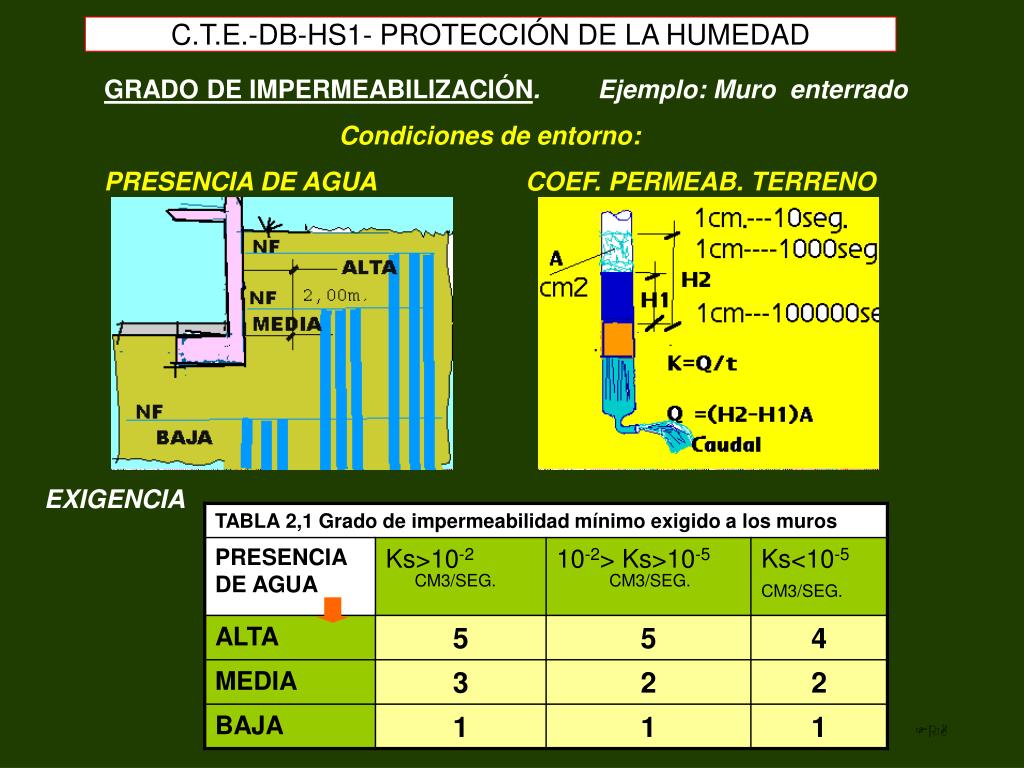

  13. GRADO DE IMPERMEABILIZACIÓN. Ejemplo: Muro enterrado Condiciones de entorno: PRESENCIA DE AGUA COEF. PERMEAB. TERRENO C.T.E.-DB-HS1- PROTECCIÓN DE LA HUMEDAD EXIGENCIA FOA

  14. LA RESPUESTA CONSTRUCTIVA EN LOS MUROS FRENTE A LA PROTECCIÓN CONTRA LA HUMEDAD, SE FUNDAMENTA EN LA CONSIDERACIÓN DE LOS SIGUIENTES PARÁMETROS: -TIPO DE MURO ( C1, C2, C3) -TIPO DE IMPERMEABILIZACIÓN ( I1, I2, I3 ) -CAPA DRENANTE Y MEDIO DE EVACUACIÓN ( D1,D2,D3,D4,D5 ) -SISTEMA DE VENTILACIÓN DE LA CÁMARA (V1) -SELLADO DE JUNTAS (S1 ) C.T.E.-DB-HS1- PROTECCIÓN DE LA HUMEDAD FOA

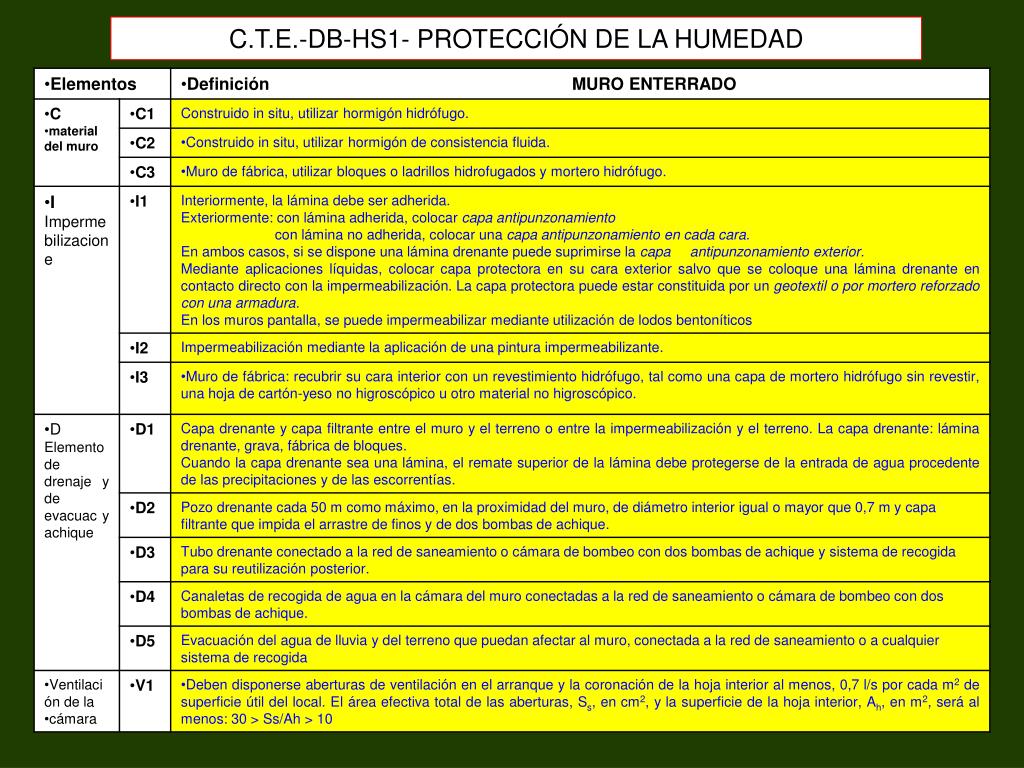

  15. C.T.E.-DB-HS1- PROTECCIÓN DE LA HUMEDAD Tabla 2.2 Condiciones de las soluciones de muro Ejemplo: Muro flexorresistente con grado de imp 3 con imp. exterior C3+I3+I1+D1+D3 C1, C2, C3: Materiales hidrófugos (hormigón hidrof., Horm. o ladrillos y morteros hidr.) I1: Utilización de Lámina de impermeabilización; I3 Revestm. interior no higroscopico D1: Capa drenante y capa filtrante. D3: Tubo drenante conectado al saneamiento o arqueta de bombeo.

  16. C.T.E.-DB-HS1- PROTECCIÓN DE LA HUMEDAD

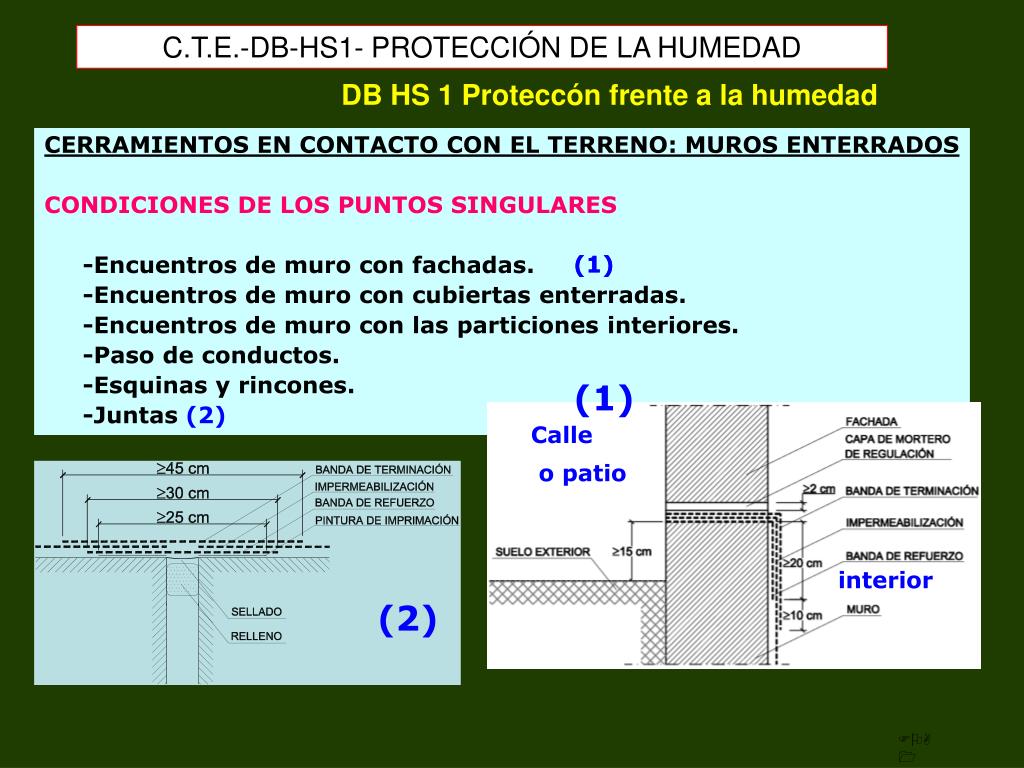

  17. C.T.E.-DB-HS1- PROTECCIÓN DE LA HUMEDAD DB HS 1 Proteccón frente a la humedad CERRAMIENTOS EN CONTACTO CON EL TERRENO: MUROS ENTERRADOS CONDICIONES DE LOS PUNTOS SINGULARES -Encuentros de muro con fachadas. -Encuentros de muro con cubiertas enterradas. -Encuentros de muro con las particiones interiores. -Paso de conductos. -Esquinas y rincones. -Juntas (2) (1) (1) (1) Calle o patio interior (2) FOA 1

  18. C.T.E.-DB-HS1- PROTECCIÓN DE LA HUMEDAD SALUBRIDAD Los Suelos (plano horizontal más bajo) FOA 1

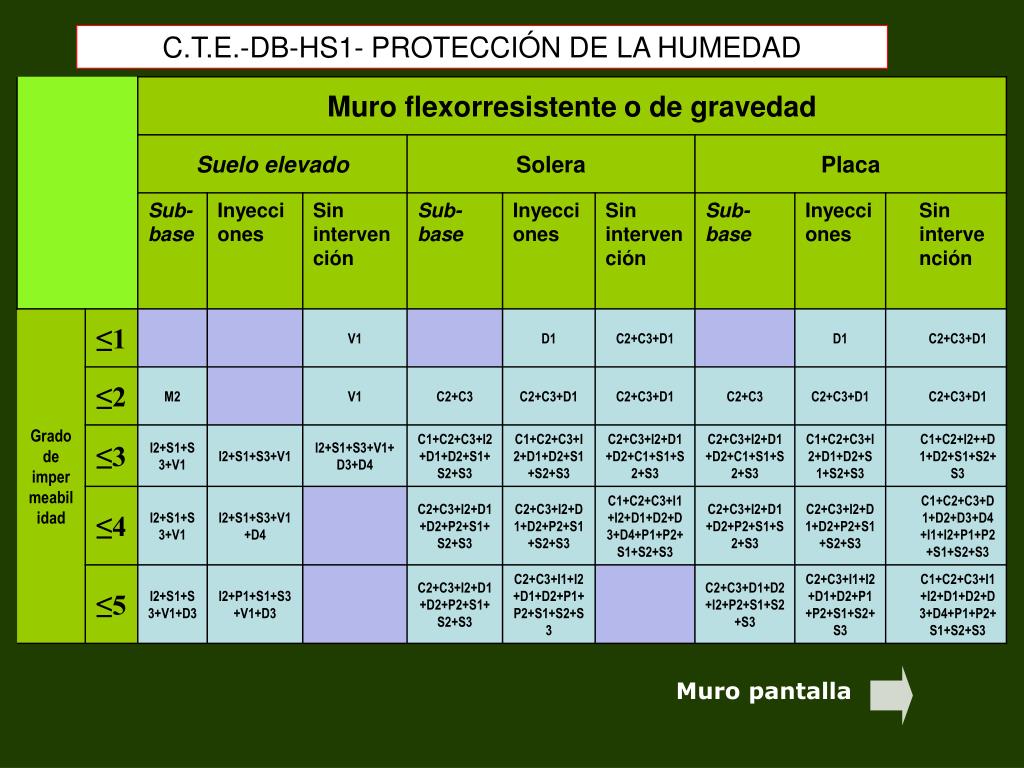

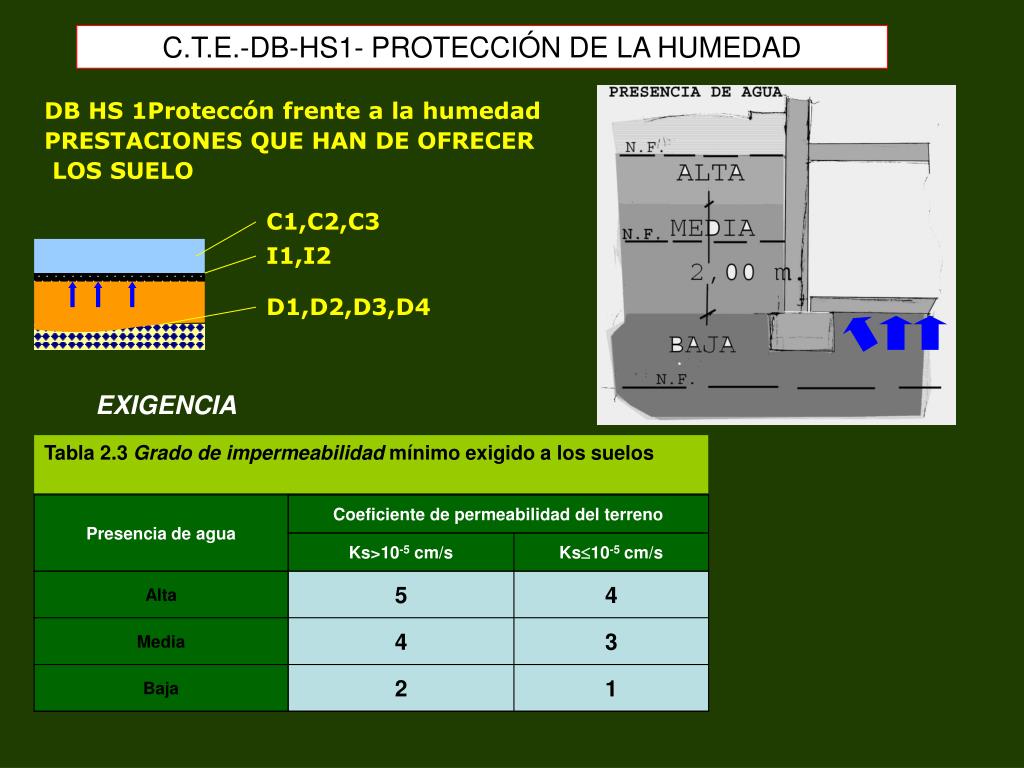

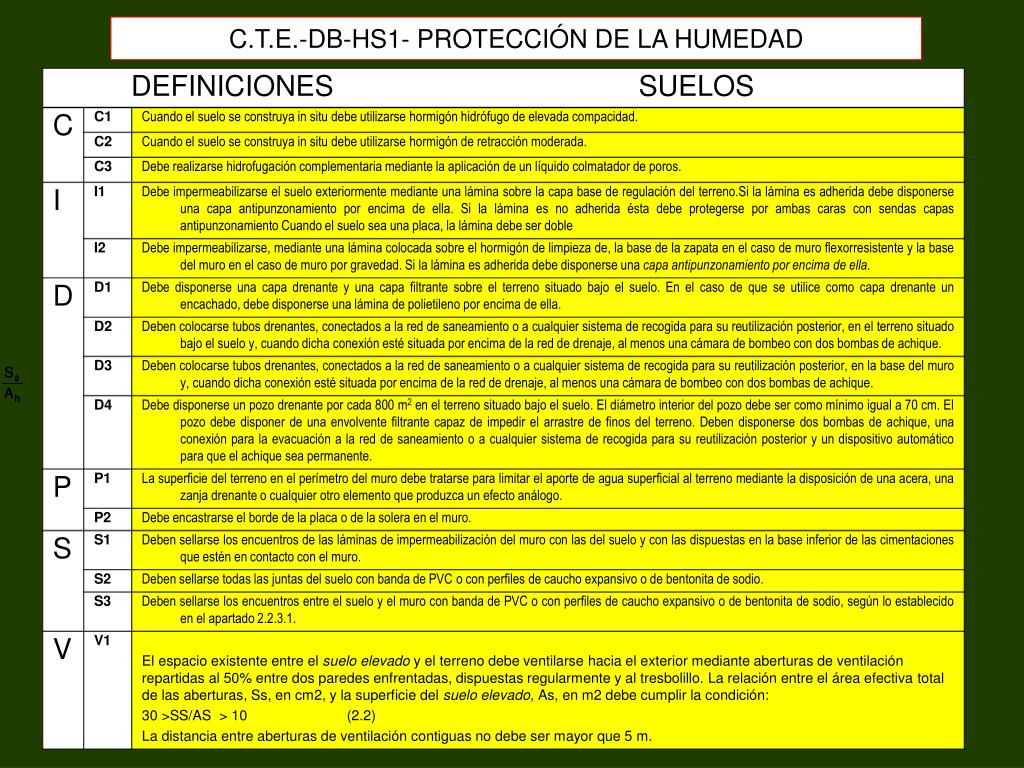

  19. C.T.E.-DB-HS1- PROTECCIÓN DE LA HUMEDAD DB HS 1Proteccón frente a la humedad PRESTACIONES QUE HAN DE OFRECER LOS SUELO C1,C2,C3 I1,I2 D1,D2,D3,D4 EXIGENCIA Tabla 2.3 Grado de impermeabilidad mínimo exigido a los suelos

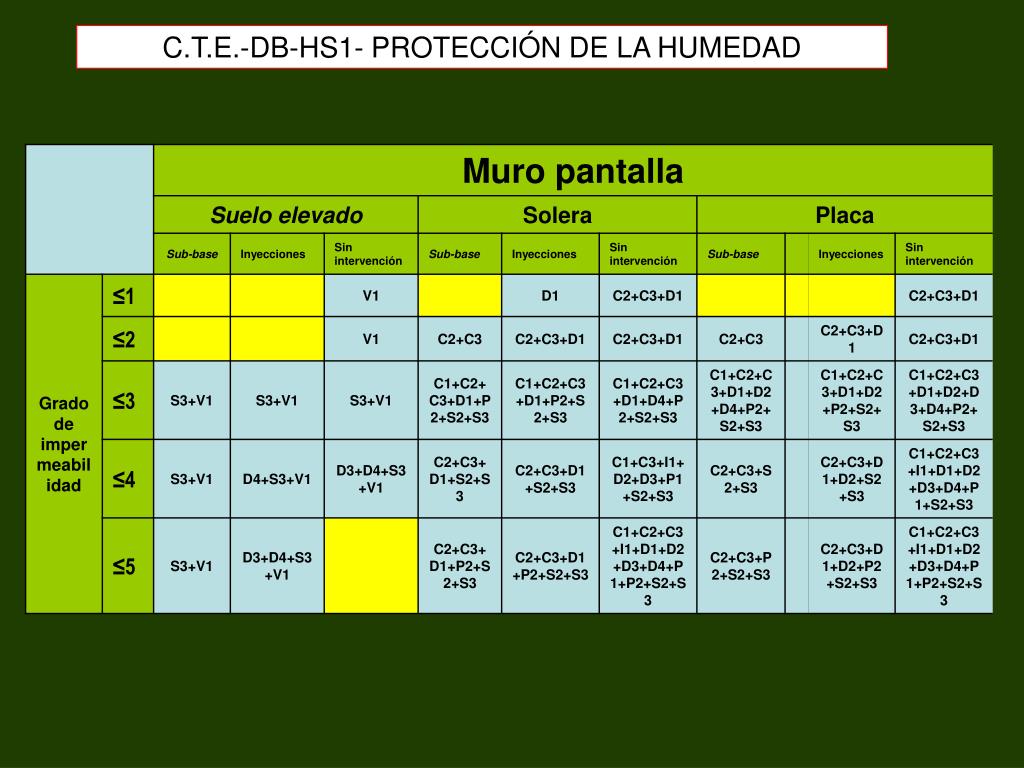

  20. C.T.E.-DB-HS1- PROTECCIÓN DE LA HUMEDAD Muro pantalla

  21. C.T.E.-DB-HS1- PROTECCIÓN DE LA HUMEDAD

  22. C.T.E.-DB-HS1- PROTECCIÓN DE LA HUMEDAD

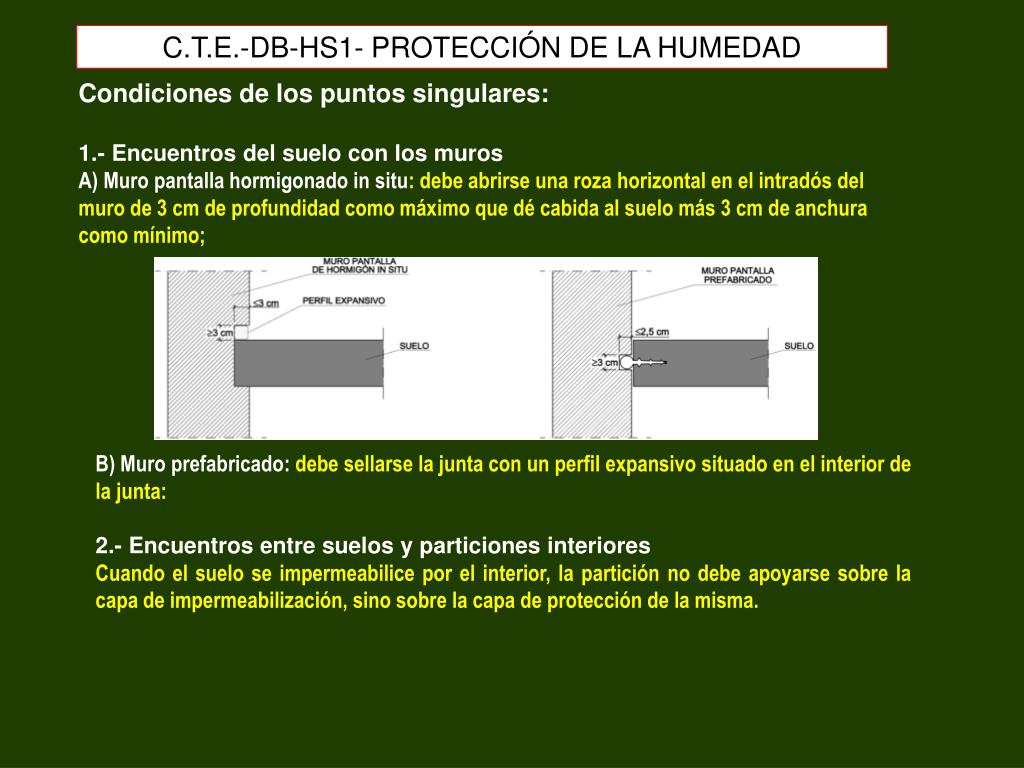

  23. C.T.E.-DB-HS1- PROTECCIÓN DE LA HUMEDAD Condiciones de los puntos singulares: 1.- Encuentros del suelo con los muros A) Muro pantalla hormigonado in situ: debe abrirse una roza horizontal en el intradós del muro de 3 cm de profundidad como máximo que dé cabida al suelo más 3 cm de anchura como mínimo; B) Muro prefabricado: debe sellarse la junta con un perfil expansivo situado en el interior de la junta: 2.- Encuentros entre suelos y particiones interiores Cuando el suelo se impermeabilice por el interior, la partición no debe apoyarse sobre la capa de impermeabilización, sino sobre la capa de protección de la misma.

  24. SALUBRIDAD C.T.E.-DB-HS- HUMEDAD SALUBRIDAD La Fachada (incluso cerramientos de patios y medianeras) FOA 1

  25. DETERMINACIÓN DEL GRADO DE IMPERMEABILIDAD REQUERIDO Definición del emplazamiento 1 PLUVIOMETRÍA LAS PALMAS IV SANTA CRUZ T. NORTE III SUR IV (RECORDAR) FOA 1

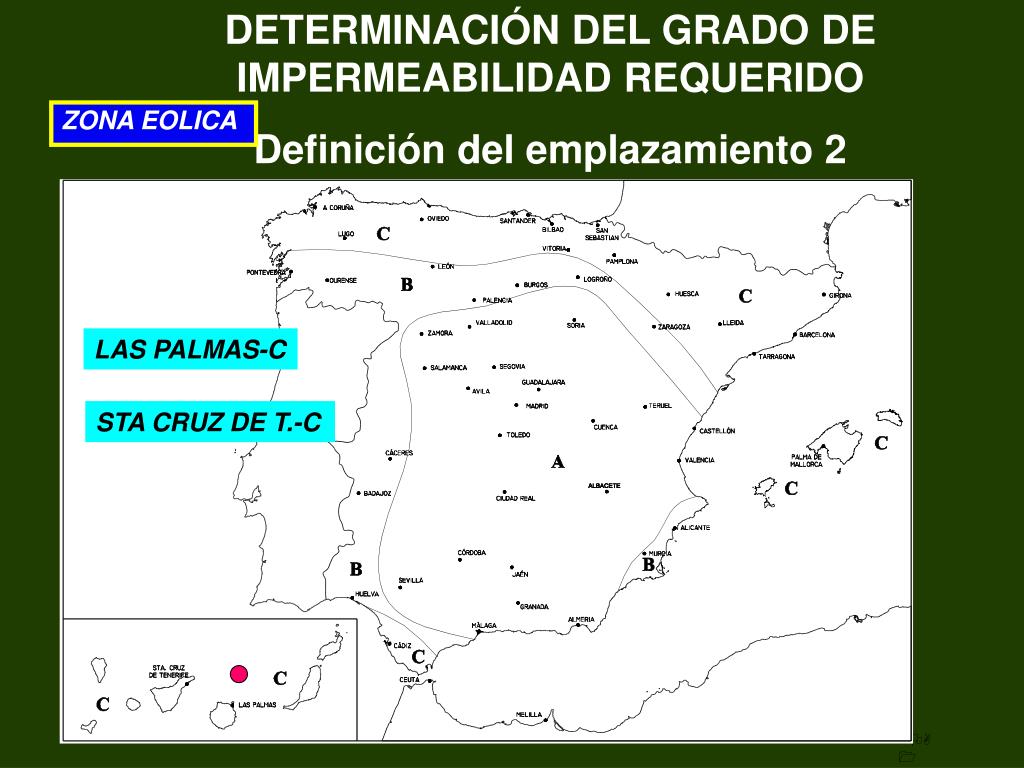

  26. DETERMINACIÓN DEL GRADO DE IMPERMEABILIDAD REQUERIDO Definición del emplazamiento 2 ZONA EOLICA LAS PALMAS-C STA CRUZ DE T.-C FOA 1

  27. C.T.E.-DB-HS1-fachadas LAS PALMAS: Pluv = IV Viento= C E0 Prestacionalidad Las Palmas HE<40m. Pluv. IV GEV=V1

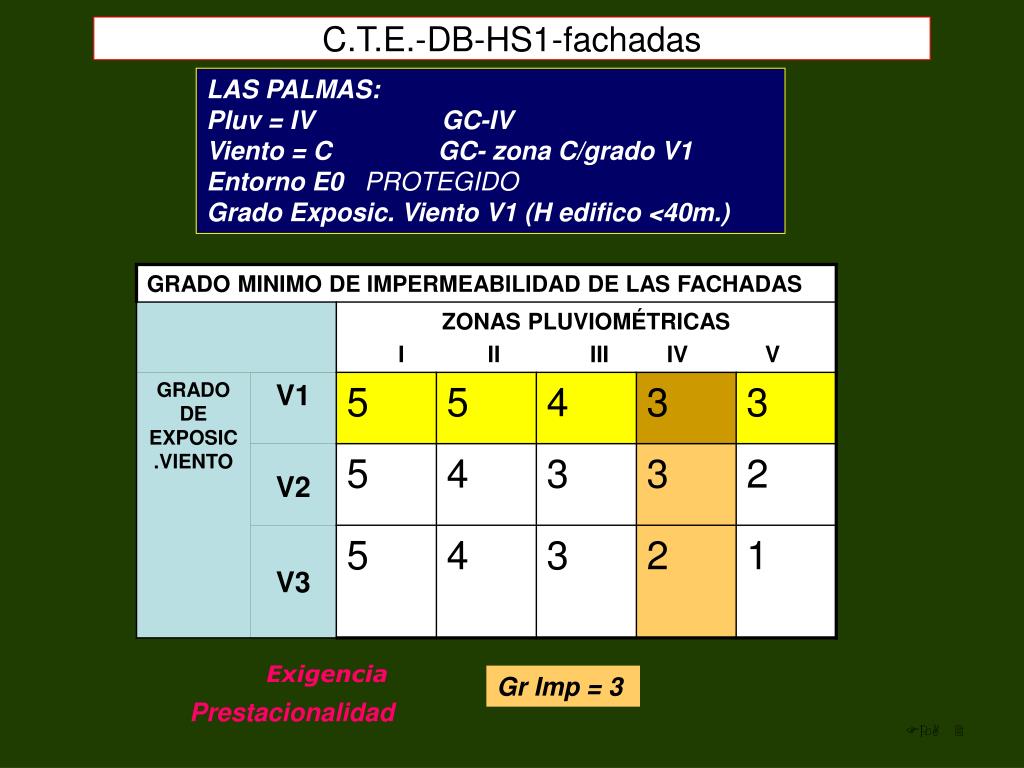

  28. C.T.E.-DB-HS1-fachadas LAS PALMAS: Pluv = IV GC-IV Viento = C GC- zona C/grado V1 Entorno E0 PROTEGIDO Grado Exposic. Viento V1 (H edifico <40m.) Exigencia Gr Imp = 3 Prestacionalidad FOA 2

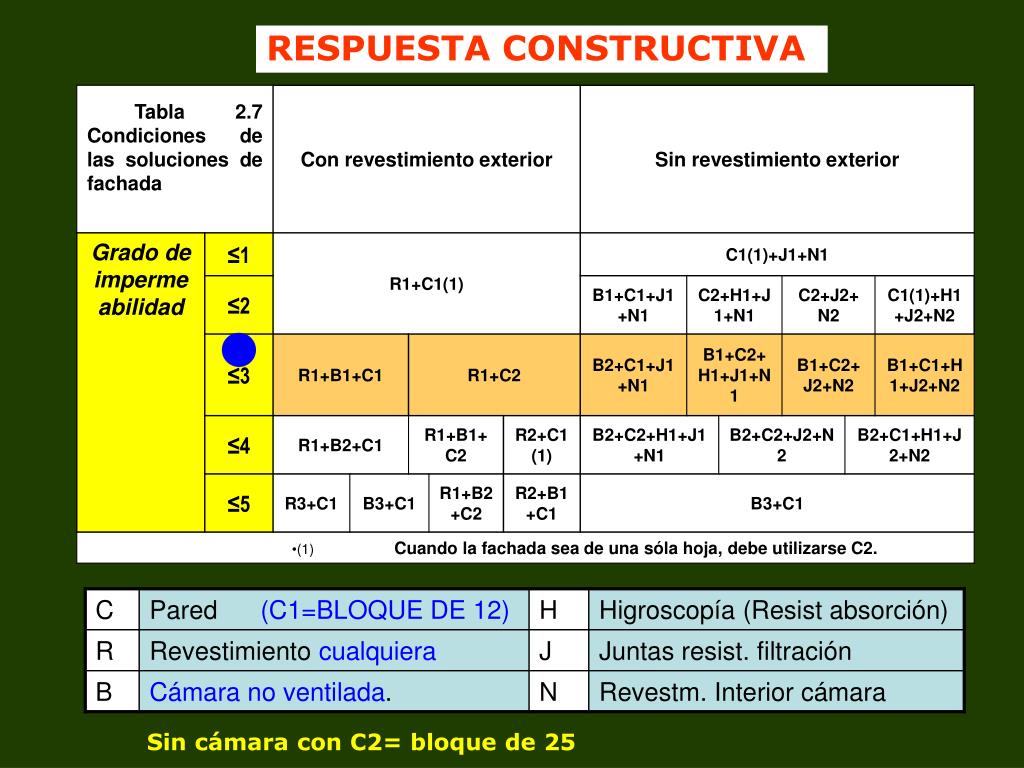

  29. RESPUESTA CONSTRUCTIVA Sin cámara con C2= bloque de 25

  30. C.T.E.-DB-HS1- PROTECCIÓN DE LA HUMEDAD ALGUNOS PUNTOS SINGULARES DE LAS FACHADAS Juntas de dilatación (distancias) Tabla 2.8 Arranque de la fachada Figura 2.7 Encuentros de la fachada con los forjados Figura 2.8 Encuentro de la fachada con los pilares Figura 2.9 Encuentro de la cámara con los forjados Figura 2.10 Encuentro de la fachada con la carpintería Figura 2.11 Antepechos y pretiles. Figura 2.11 Aleros, cornisas y vierteaguas. Figura 2.12

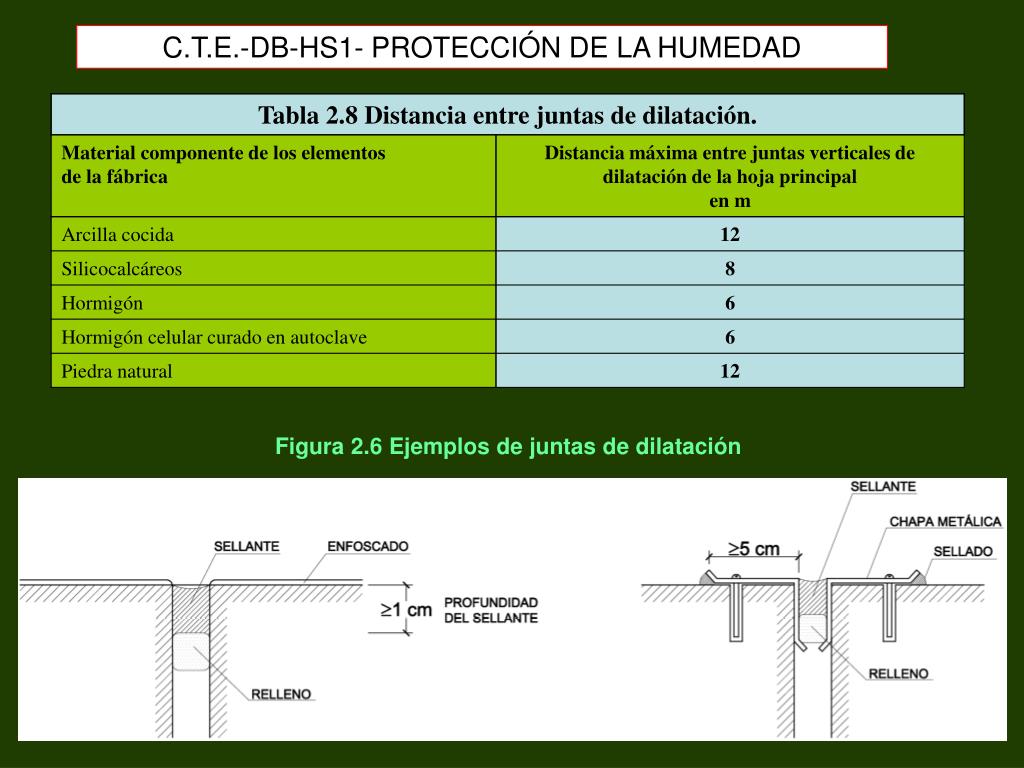

  31. C.T.E.-DB-HS1- PROTECCIÓN DE LA HUMEDAD Figura 2.6 Ejemplos de juntas de dilatación

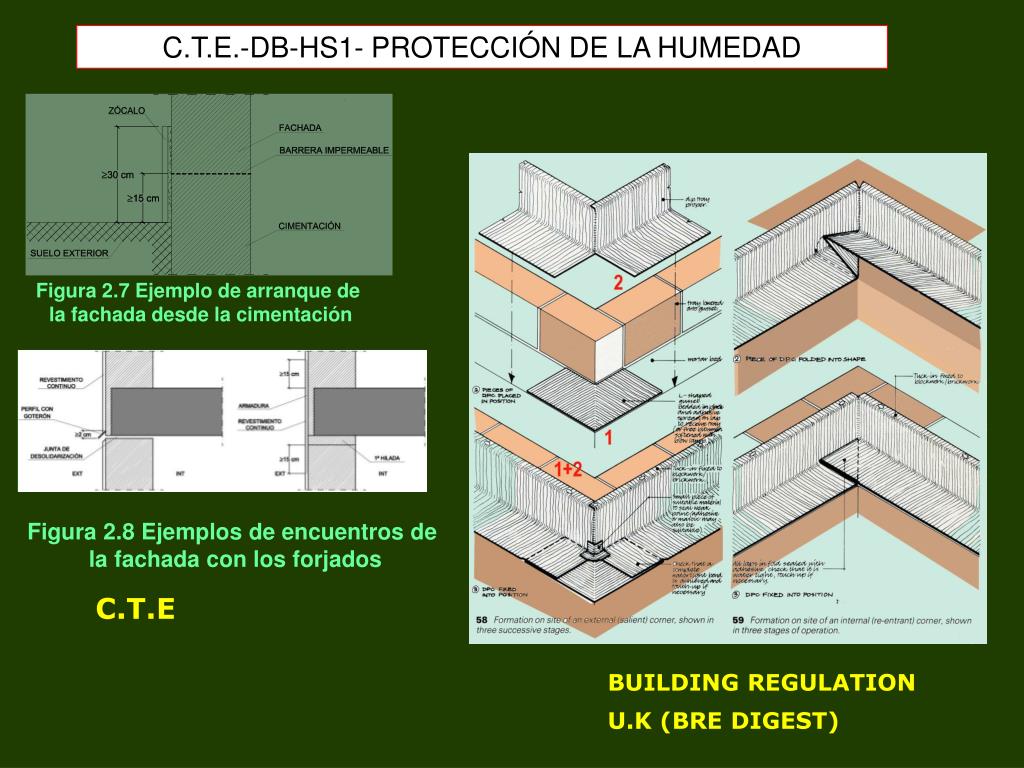

  32. C.T.E.-DB-HS1- PROTECCIÓN DE LA HUMEDAD Figura 2.7 Ejemplo de arranque de la fachada desde la cimentación Figura 2.8 Ejemplos de encuentros de la fachada con los forjados C.T.E BUILDING REGULATION U.K (BRE DIGEST)

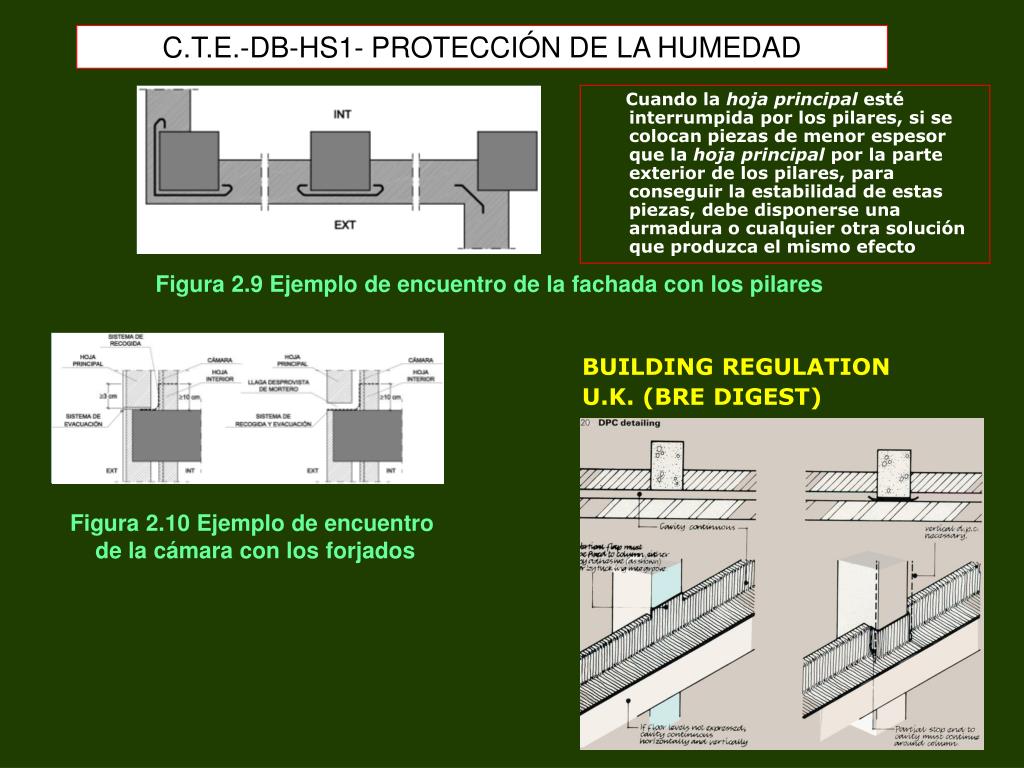

  33. C.T.E.-DB-HS1- PROTECCIÓN DE LA HUMEDAD Cuando la hoja principal esté interrumpida por los pilares, si se colocan piezas de menor espesor que la hoja principal por la parte exterior de los pilares, para conseguir la estabilidad de estas piezas, debe disponerse una armadura o cualquier otra solución que produzca el mismo efecto Figura 2.9 Ejemplo de encuentro de la fachada con los pilares BUILDING REGULATION U.K. (BRE DIGEST) Figura 2.10 Ejemplo de encuentro de la cámara con los forjados

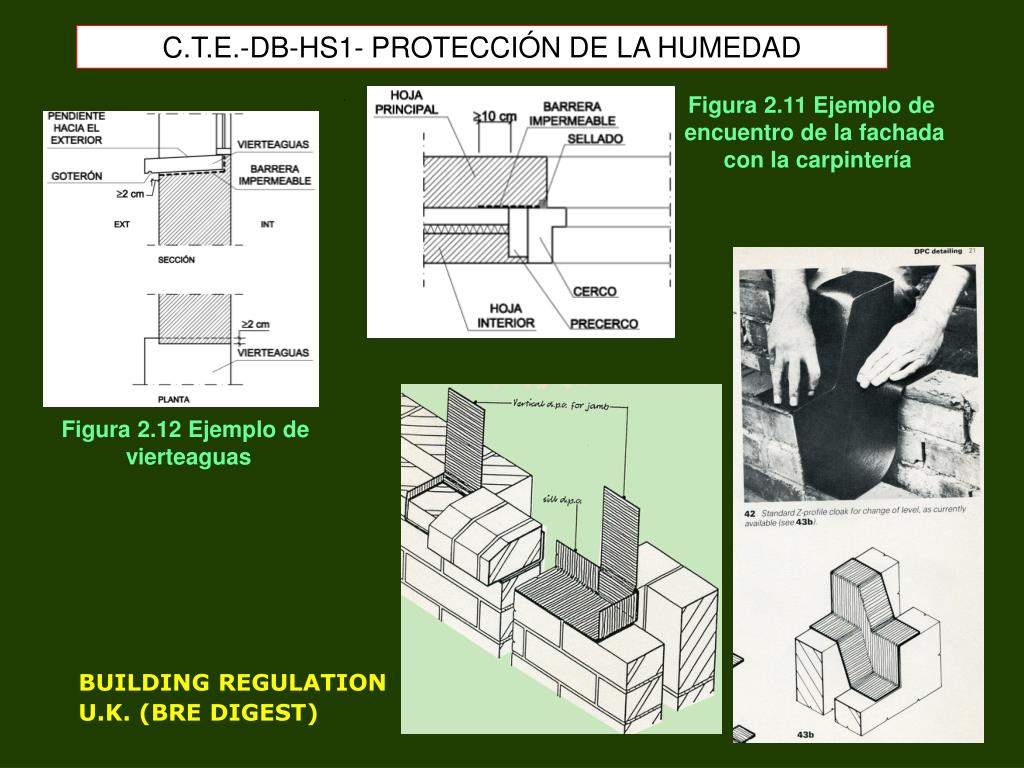

  34. C.T.E.-DB-HS1- PROTECCIÓN DE LA HUMEDAD Figura 2.11 Ejemplo de encuentro de la fachada con la carpintería Figura 2.12 Ejemplo de vierteaguas BUILDING REGULATION U.K. (BRE DIGEST)

  35. Construir como en canarias No a la termo-arcilla si se petende eliminar ca cavity wall

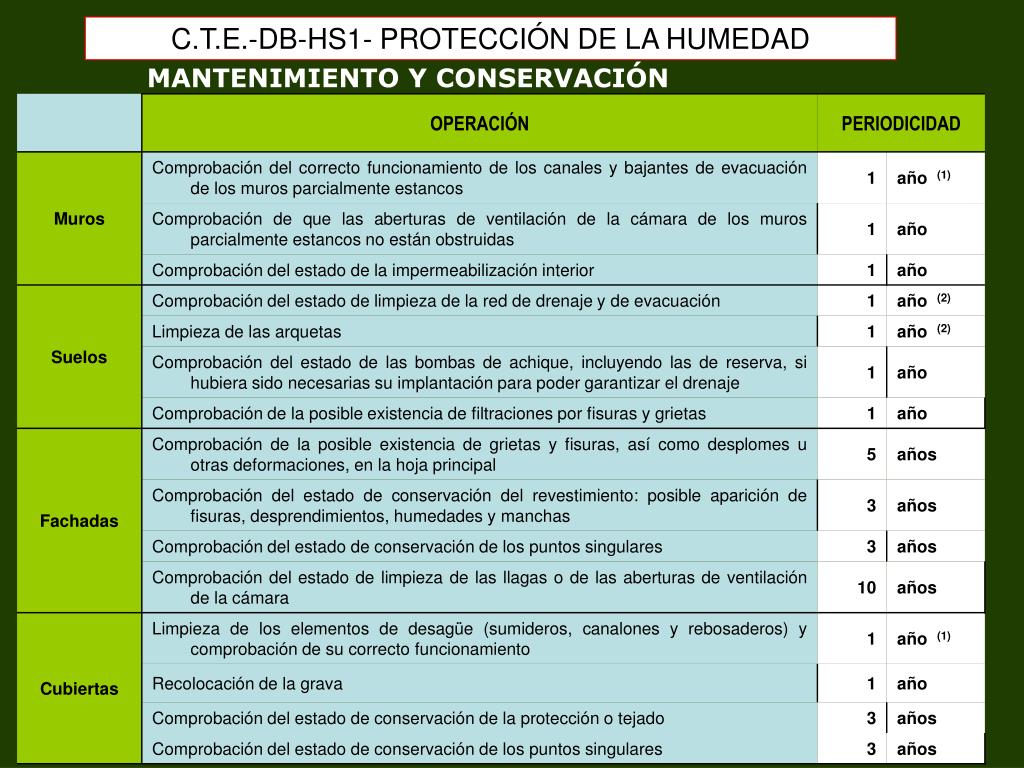

  36. C.T.E.-DB-HS1- PROTECCIÓN DE LA HUMEDAD MANTENIMIENTO Y CONSERVACIÓN
