  1. Using Timer on Application Layer 2012.6.4. Prof. Park Yoon Young UBILAB by yypark

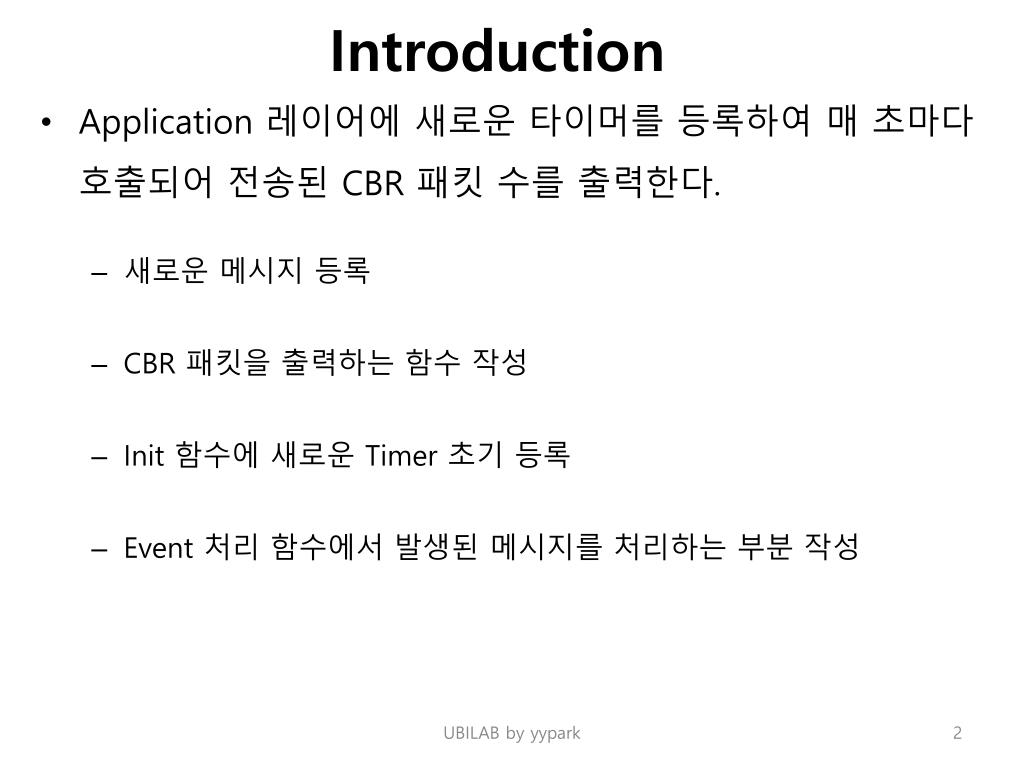

  2. Introduction • Application 레이어에 새로운 타이머를 등록하여 매 초마다 호출되어 전송된 CBR 패킷 수를 출력한다. • 새로운 메시지 등록 • CBR 패킷을 출력하는 함수 작성 • Init함수에 새로운 Timer 초기 등록 • Event 처리 함수에서 발생된 메시지를 처리하는 부분 작성 UBILAB by yypark

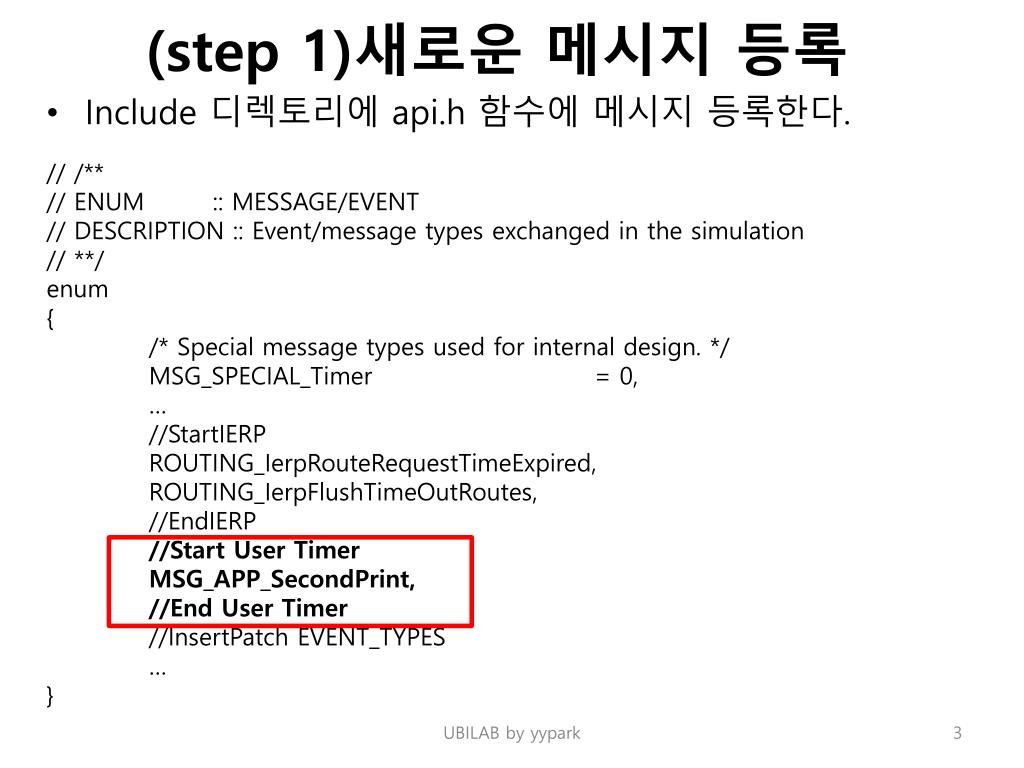

  3. (step 1)새로운 메시지 등록 • Include 디렉토리에api.h함수에 메시지 등록한다. // /** // ENUM :: MESSAGE/EVENT // DESCRIPTION :: Event/message types exchanged in the simulation // **/ enum { /* Special message types used for internal design. */ MSG_SPECIAL_Timer = 0, … //StartIERP ROUTING_IerpRouteRequestTimeExpired, ROUTING_IerpFlushTimeOutRoutes, //EndIERP //Start User Timer MSG_APP_SecondPrint, //End User Timer //InsertPatch EVENT_TYPES … } UBILAB by yypark

  4. (step 2) 출력함수 작성-1 • Libraries\developer\src디렉토리에app_cbr.h파일에 함수 정의(definition)를 추가한다. void AppCbrClientPrintStatsCMD(Node *node, AppDataCbrClient *clientPtr); UBILAB by yypark

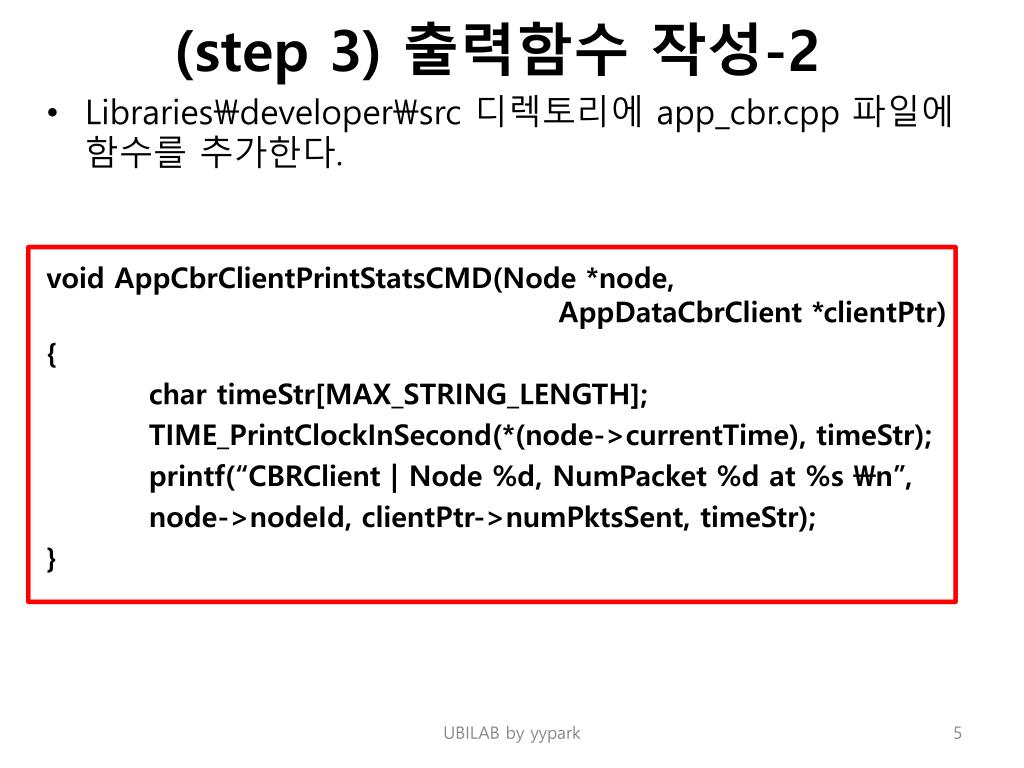

  5. (step 3) 출력함수 작성-2 • Libraries\developer\src디렉토리에app_cbr.cpp 파일에 함수를 추가한다. void AppCbrClientPrintStatsCMD(Node *node, AppDataCbrClient *clientPtr) { char timeStr[MAX_STRING_LENGTH]; TIME_PrintClockInSecond(*(node->currentTime), timeStr); printf(“CBRClient | Node %d, NumPacket %d at %s \n”, node->nodeId, clientPtr->numPktsSent, timeStr); } UBILAB by yypark

  6. (step 4)init함수에 초기 Timer 등록 • $QUALNET_HOME\libraries\developer\src디렉토리의app_cbr.cpp • AppCbrClientInit() 함수에 초기 타이머를 등록한다. timer->sourcePort = clientPtr->sourcePort; timer->type = APP_TIMER_SEND_PKT; AppTimer *tempTimer; Message *newMsg; newMsg = MESSAGE_Alloc(node, APP_LAYER, APP_CBR_CLIENT, MSG_APP_SecondPrint); MESSAGE_InfoAlloc(node, newMsg, sizeof(AppTimer)); tempTimer = (AppTimer *)MESSAGE_ReturnInfo(newMsg); tempTimer->sourcePort = clientPtr->sourcePort; MESSAGE_Send(node, newMsg, 1000000000); // 나노초단위로입력 #ifdef DEBUG … UBILAB by yypark

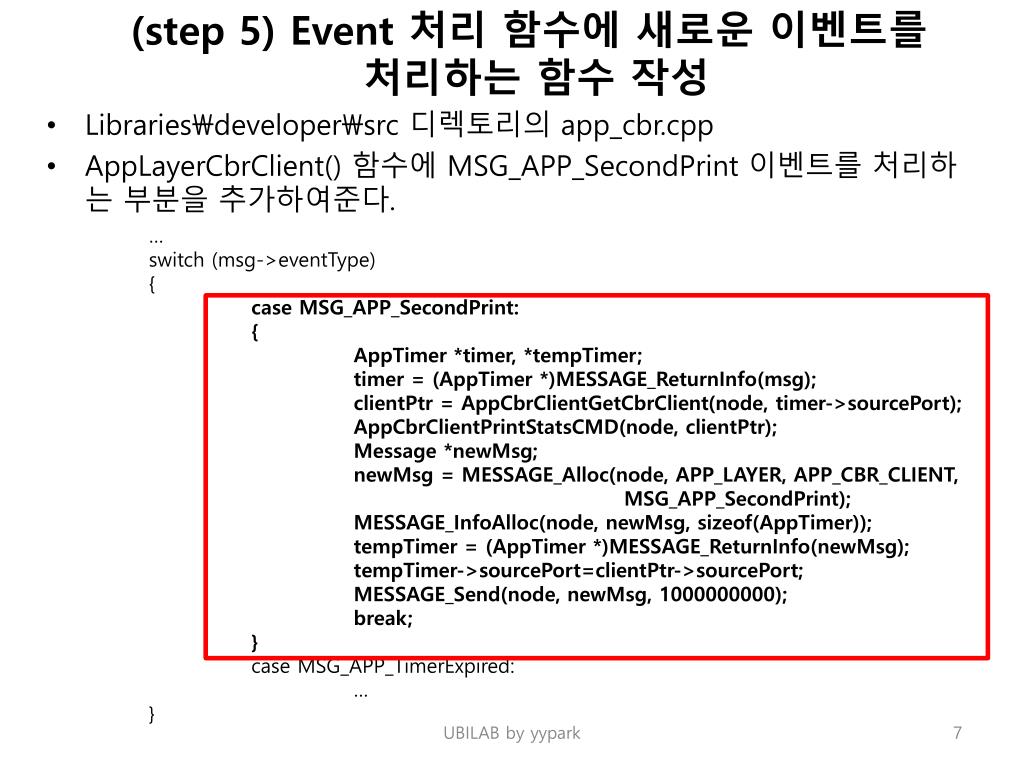

  7. (step 5) Event 처리 함수에 새로운 이벤트를 처리하는 함수 작성 • Libraries\developer\src디렉토리의app_cbr.cpp • AppLayerCbrClient() 함수에 MSG_APP_SecondPrint이벤트를 처리하는 부분을 추가하여준다. … switch (msg->eventType) { case MSG_APP_SecondPrint: { AppTimer *timer, *tempTimer; timer = (AppTimer *)MESSAGE_ReturnInfo(msg); clientPtr = AppCbrClientGetCbrClient(node, timer->sourcePort); AppCbrClientPrintStatsCMD(node, clientPtr); Message *newMsg; newMsg = MESSAGE_Alloc(node, APP_LAYER, APP_CBR_CLIENT, MSG_APP_SecondPrint); MESSAGE_InfoAlloc(node, newMsg, sizeof(AppTimer)); tempTimer = (AppTimer *)MESSAGE_ReturnInfo(newMsg); tempTimer->sourcePort=clientPtr->sourcePort; MESSAGE_Send(node, newMsg, 1000000000); break; } case MSG_APP_TimerExpired: … } UBILAB by yypark

  8. (step 6) 시나리오 작성 및 테스트 • GUI 환경에서 간단한 시나리오를 작성한다. • PHY, MAC은 802.11b를 사용한다. • APP에서 CBR 데이터를 전송한다. • > cd main • > nmake • > cd $QUALNETHOME\scenarios\default • > qualnetdefault.config UBILAB by yypark
