Introducción a ARC GIS

1. Introducción a ARC GIS Editado y traducido por: Marcelo Guevara

2. Bienvenida Introducción a ArcGIS • Introducción del Instructor • Nombre y formacióneducacional • Experiencia en GIS • Introducción de los Estudiantes • Nombre • Organización • Función en la organización • Experiencia en GIS • Metas y expectativas para este curso

3. Aspectos Logísticos • Programación diaria • Inicio: _______________ • Almuerzo: ____________ • Final: ________________ • Facilidades • Refrigerios y área de descanso • Servicios Sanitarios • Teléfonos y mensajes • Acceso Internet • Materiales • Retroalimentación

4. Método de enseñanza • Manuales • Lecturas • Ejercicios • CDs • Datos del curso • Sistema de Administración de Información Espacial Geo-referenciada del Progarma Andes Tropicales del Norte

5. Duración del curso Desplieguede datos Instalación de datos Trabajando con Datos espaciales Edición De datos Presentaciónde datos Explorando conceptos de GIS Consultando su base de datos Trabajandocon tablas Trabajando condatos georeferenciados

6. 1 Objetivos del Curso

7. Objetivos del Curso • Despliegue de datos • Espaciales y tabulares • Consulta de datos por • Atributos • Relaciones Espaciales • Edición de datos • Espaciales y atributos • Producir mapas, reportes, y gráficos

8. Webbrowser ArcGIS Server ArcInfo ArcIMS Webserver ArcEditor ArcView ArcSDE RDBMSserver ArcMap Extensiones ArcCatalog Datos Geodatabase Empresarial ArcObjects Geodatabase Personal ArcToolbox Workstation cobertura Grid Imagen Shapefile TIN CAD Generalidades de ArcGIS

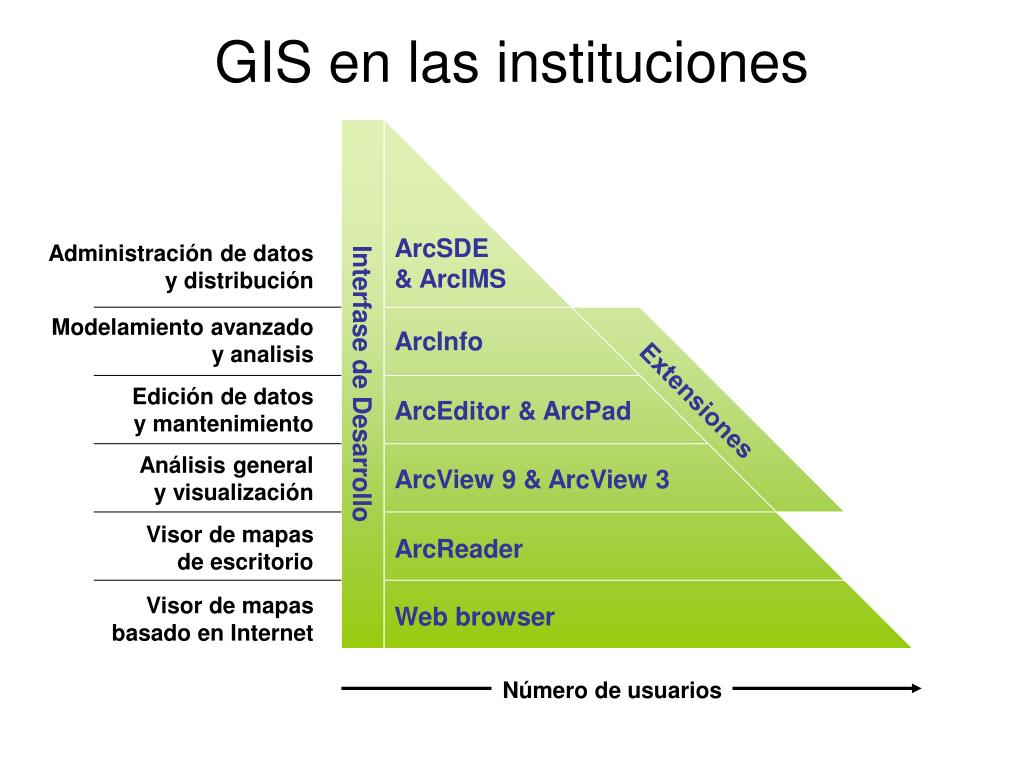

9. GIS en las instituciones Interfase de Desarrollo ArcSDE& ArcIMS Administración de datosy distribución Modelamiento avanzadoy analisis ArcInfo Edición de datosy mantenimiento Extensiones ArcEditor & ArcPad Análisis generaly visualización ArcView 9 & ArcView 3 Visor de mapasde escritorio ArcReader Visor de mapasbasado en Internet Web browser Número de usuarios

10. Fundamentos Introducción a ArcGIS I Aprendiendo ArcGIS I i W Personalización /Programación Experticia Extensiones Introducción a ArcGIS II Aprendiendo ArcGIS II: Presentando información Introducción a Visual Basic para software ESRI (más) i W W Diseño de Base de Datos / Desarrollo Introducción a Programación ArcObjects con VBA Construyendo Geodatabases I Conceptos de Diseño de Geodatabase Creación, Edición, y administración Geodatabases i i i W (más) (más) Ruta de aprendizaje

11. Recursos de soporte de Software • Centro de Soporte en Línea esel portal de acceso a los recursos http://support.esri.com • Downloads • Actualizaciones de Software • Documentos Técnicos • ArcScripts • Recursos de usuario a usuario • Forum de discusión • Listas de correos (Emails) • Archivos Técnicos • Base de conocimiento (Knowledge base) • Documentación • Requerimientos del sistema • Soporte Técnico ESRI • Soporte en línea • Soporte por teléfono y fax • Disponible para suscriptores de soporte

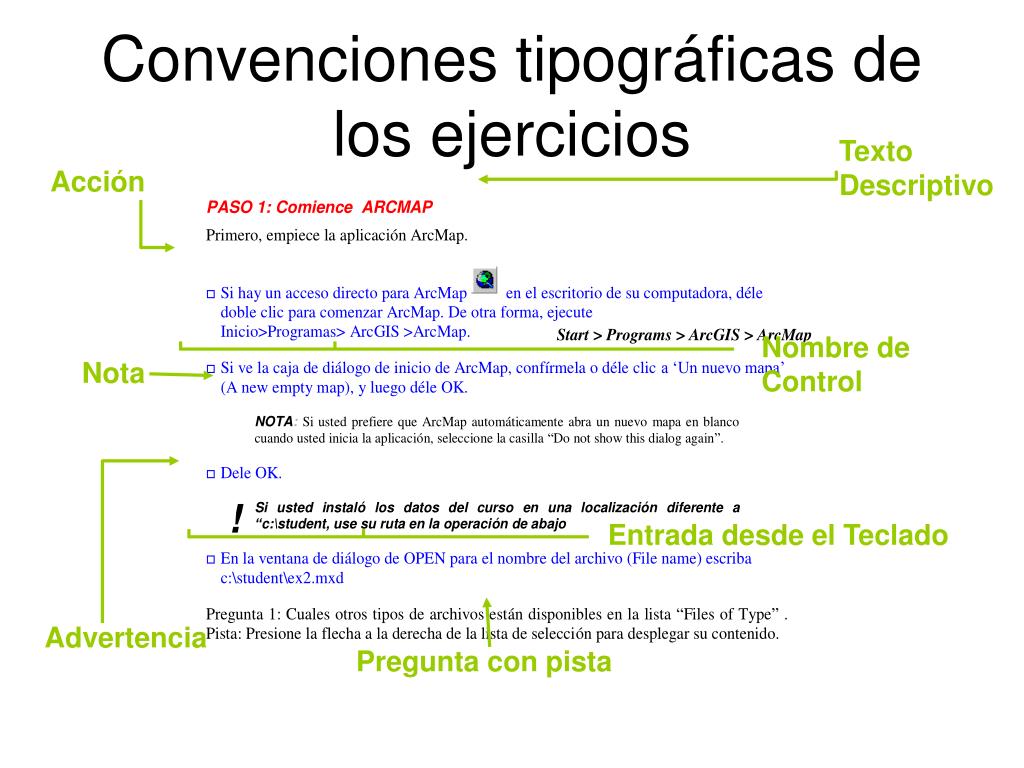

12. Convenciones tipográficas de los ejercicios Texto Descriptivo Acción Nombre deControl Nota Entrada desde el Teclado Advertencia Pregunta con pista

13. 2 Introducción a los conceptos de GIS

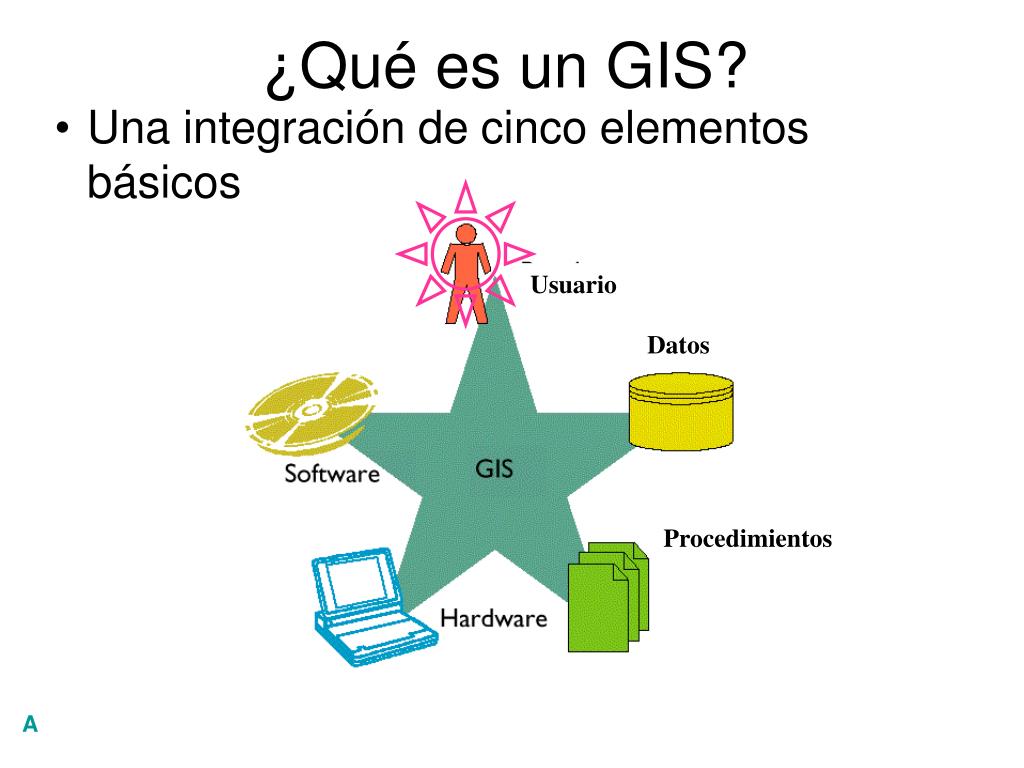

14. ¿Qué es un GIS? • Una integración de cinco elementos básicos Usuario Datos Procedimientos A

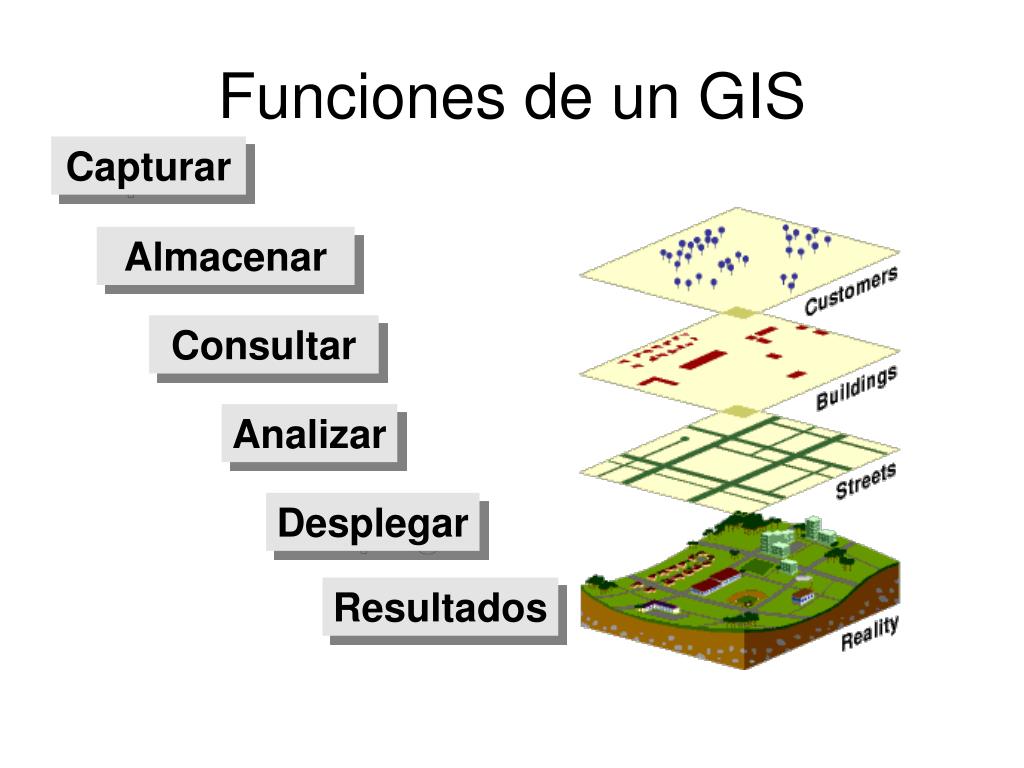

15. Funciones de un GIS Capturar Almacenar Consultar Analizar Desplegar Resultados

16. Datos Digitales Datos GIS Captura de datos Mapas analógicos 480585.5, 3769234 483194.1, 3768432 485285.8, 3768391 484327.3, 3768565 483874.7, 3769823 Coordenadas GPS

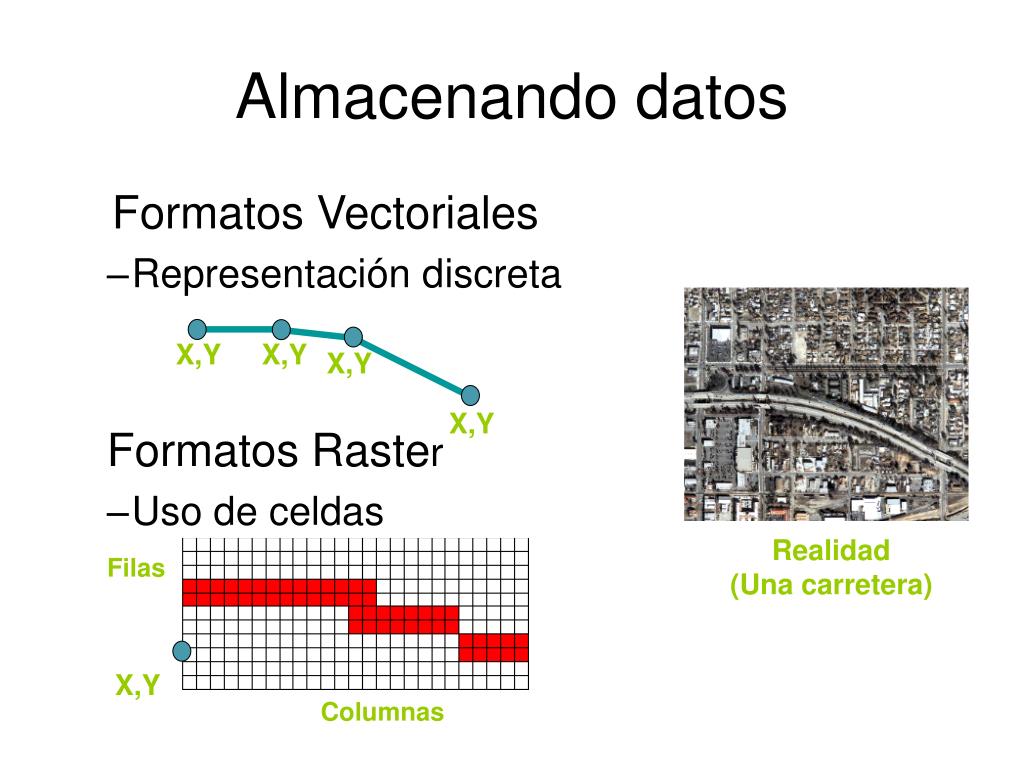

17. X,Y X,Y X,Y X,Y Almacenando datos Formatos Vectoriales • Representación discreta Formatos Raster • Uso de celdas Realidad(Unacarretera) Filas X,Y Columnas

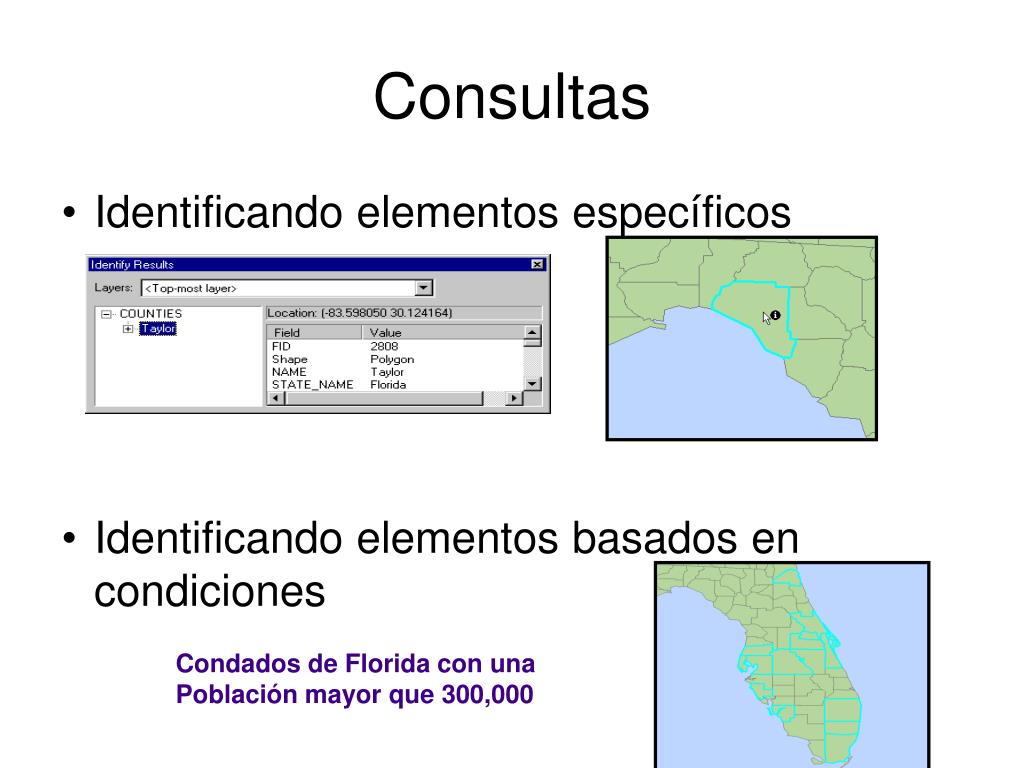

18. Consultas • Identificando elementos específicos • Identificando elementos basados en condiciones Condados de Florida con una Población mayor que 300,000

19. ¿Cuáles propiedades están ubicadas a menos de 50m de la carretera? Tipo de pozoPerforado Propietario Salas Tipo sueloArenoso Análisis • Proximidad • Sobreposición • Redes accidente hospital

20. Visualización Gráficos Mapas Reportes

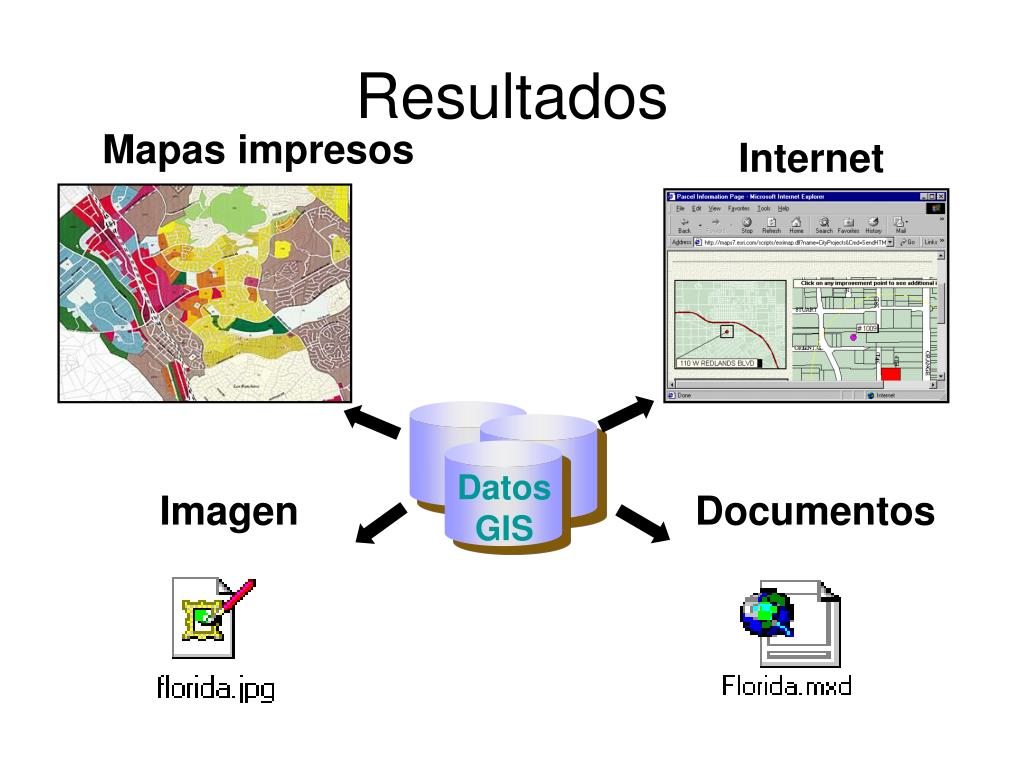

21. Mapas impresos Internet Documentos Imagen DatosGIS Resultados

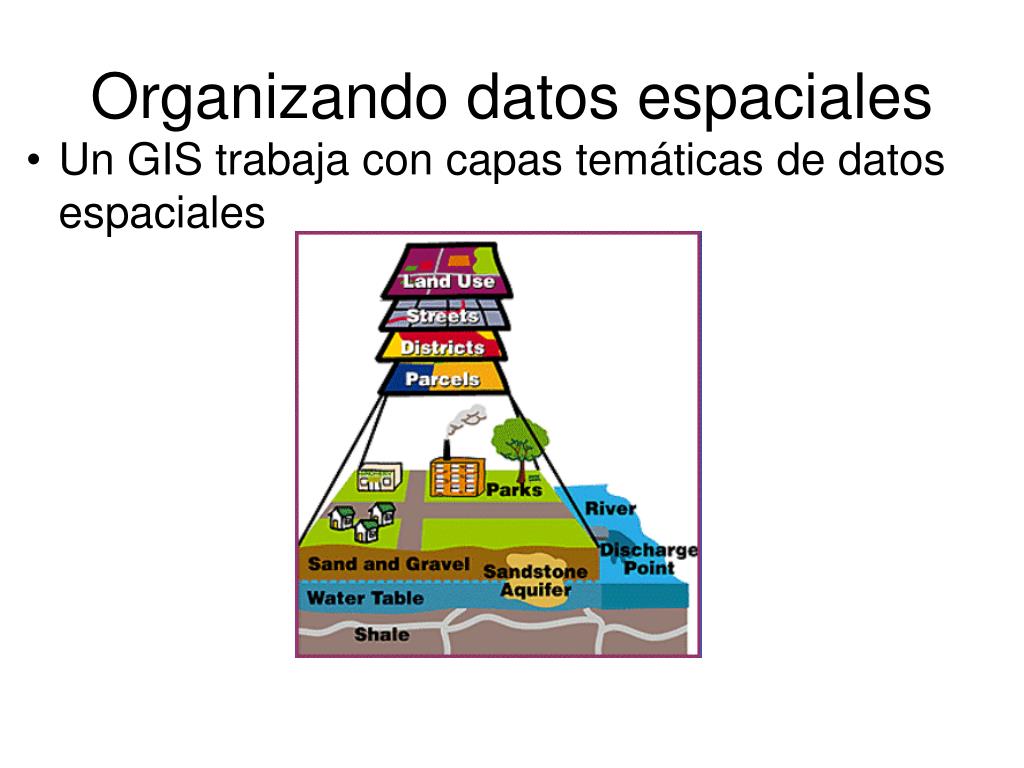

22. Organizando datos espaciales • Un GIS trabaja con capas temáticas de datos espaciales • Responde preguntas comparando diferentes capas de datos

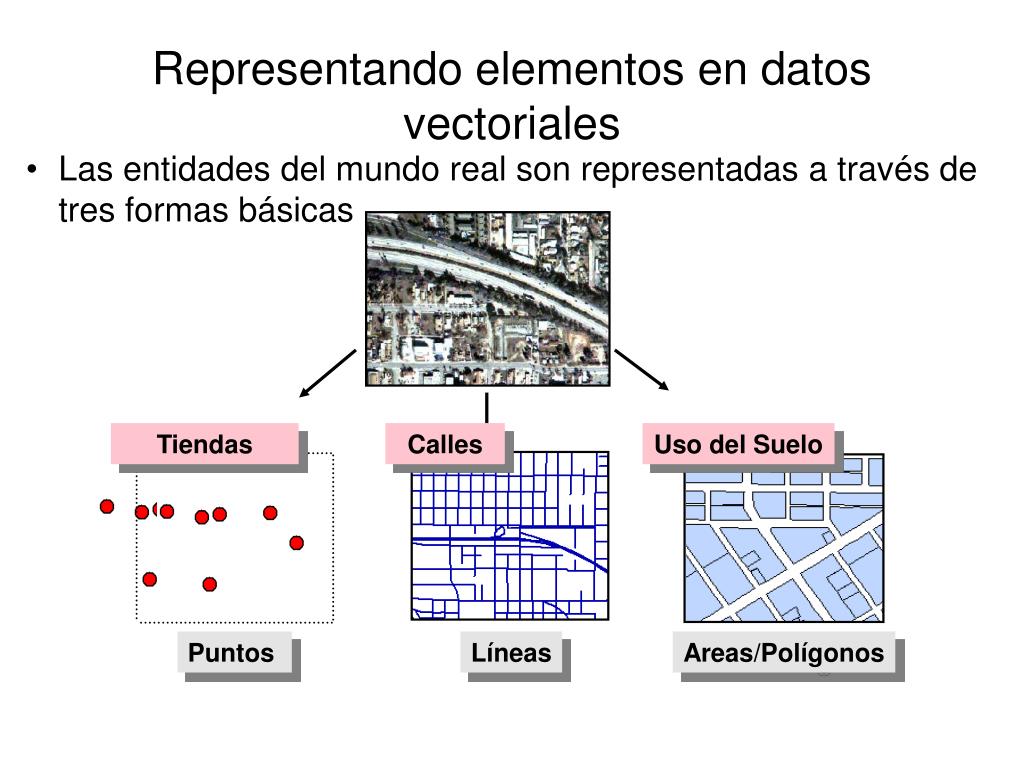

23. Tiendas Calles Puntos Líneas Representandoelementos en datos vectoriales • Las entidades del mundo real son representadas a través de tres formas básicas Uso del Suelo Areas/Polígonos

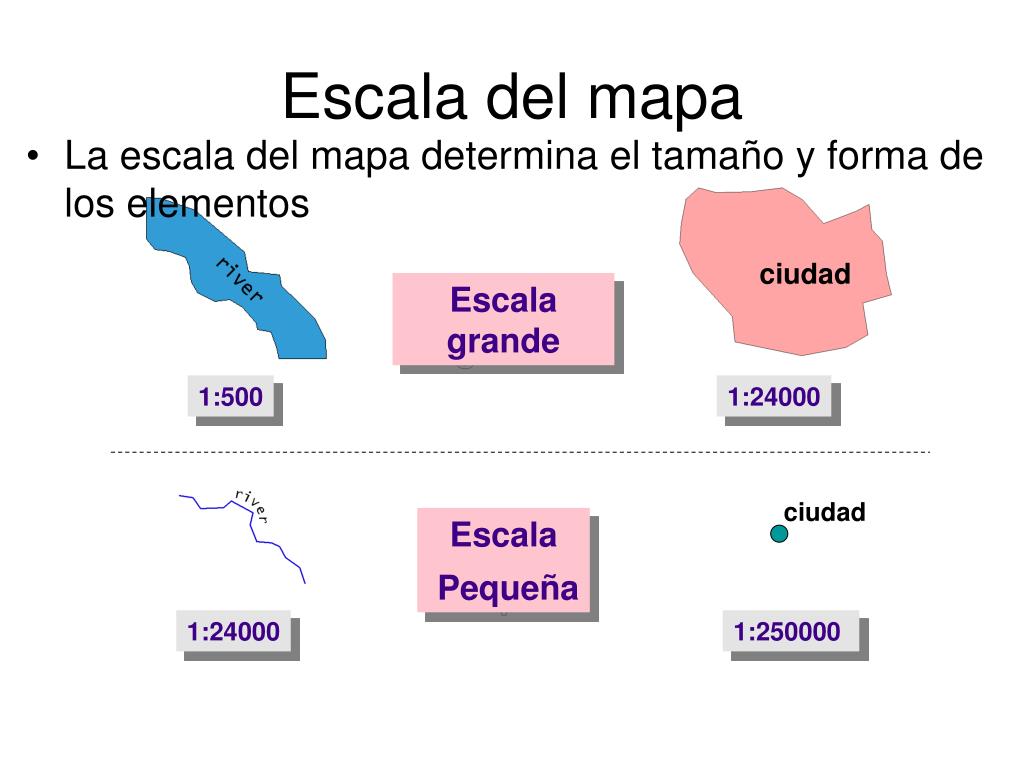

24. Escala del mapa • La escala del mapa determina el tamaño y forma de los elementos ciudad Escala grande 1:500 1:24000 ciudad Escala Pequeña 1:24000 1:250000

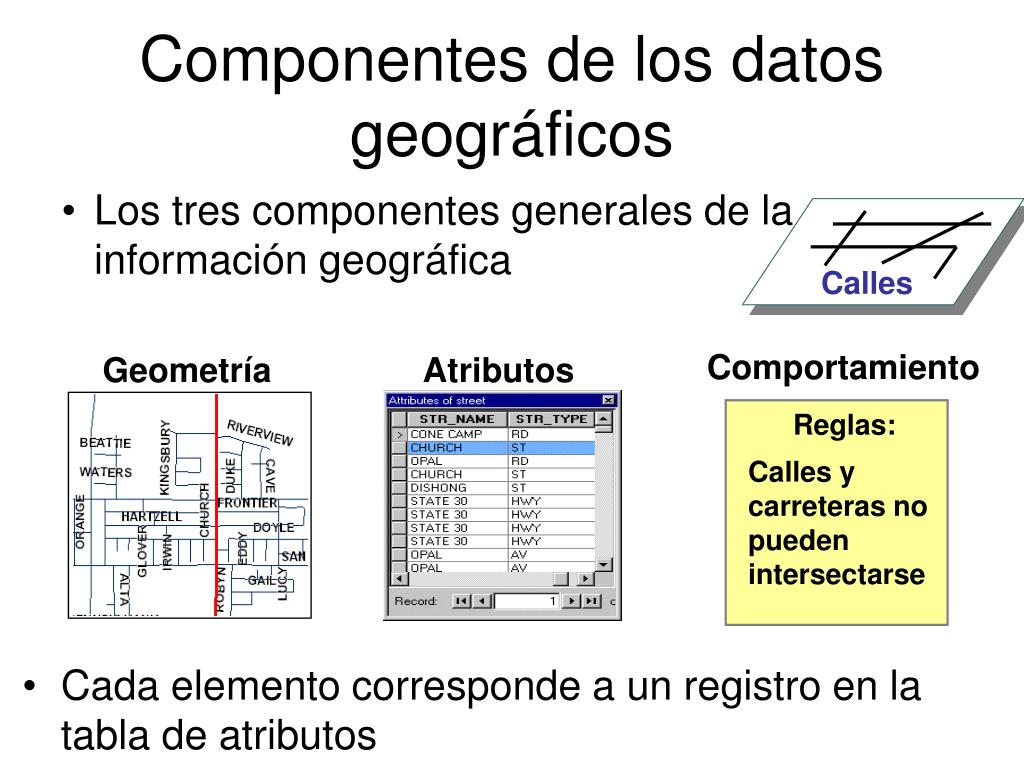

25. Calles Atributos Geometría Componentes de los datos geográficos • Los tres componentes generales de la información geográfica Comportamiento Reglas: Calles ycarreteras no pueden intersectarse • Cada elemento corresponde a un registro en la tabla de atributos

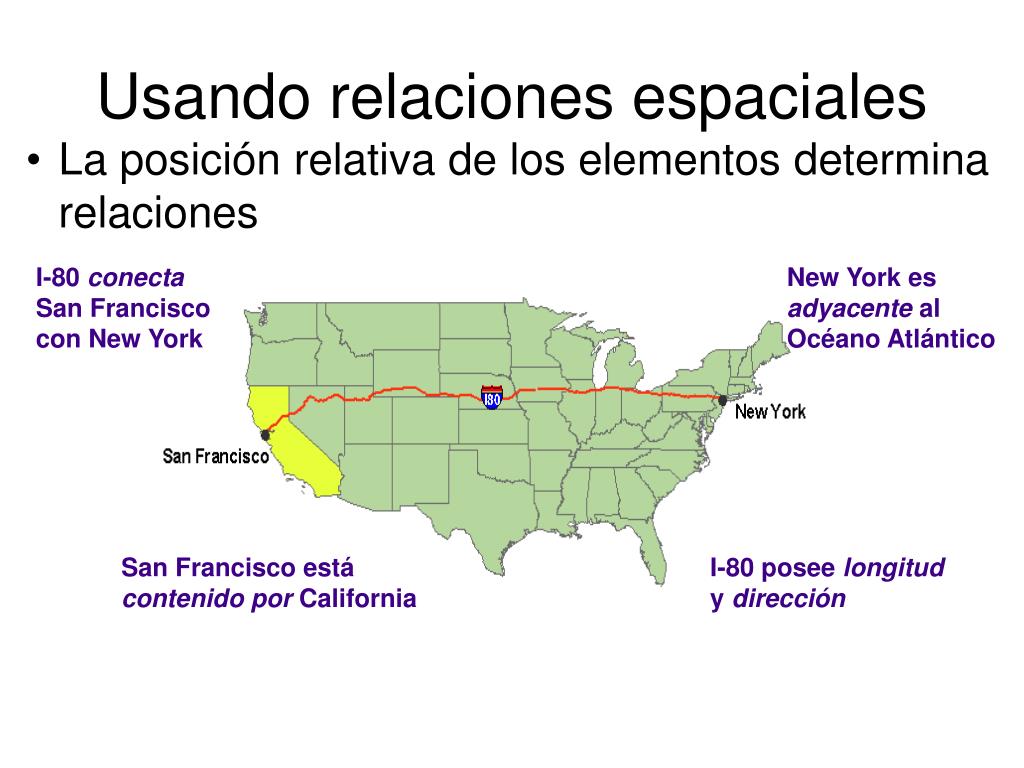

26. Usando relaciones espaciales • La posición relativa de los elementos determina relaciones I-80 conectaSan Francisco con New York New York es adyacenteal Océano Atlántico San Francisco está contenido porCalifornia I-80 posee longitudydirección

27. Generalidades de las aplicaciones • Todos los productos de ArcGIS comparten aplicaciones comunes • ArcMap, ArcCatalog, ArcToolbox

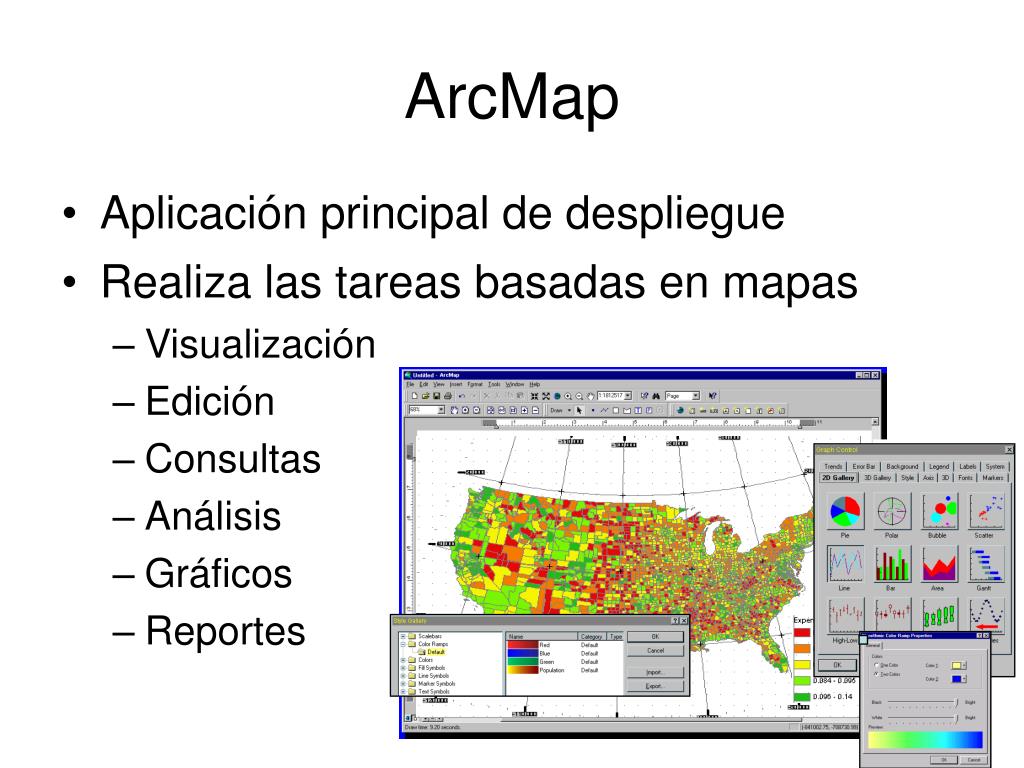

28. ArcMap • Aplicación principal de despliegue • Realiza las tareas basadas en mapas • Visualización • Edición • Consultas • Análisis • Gráficos • Reportes

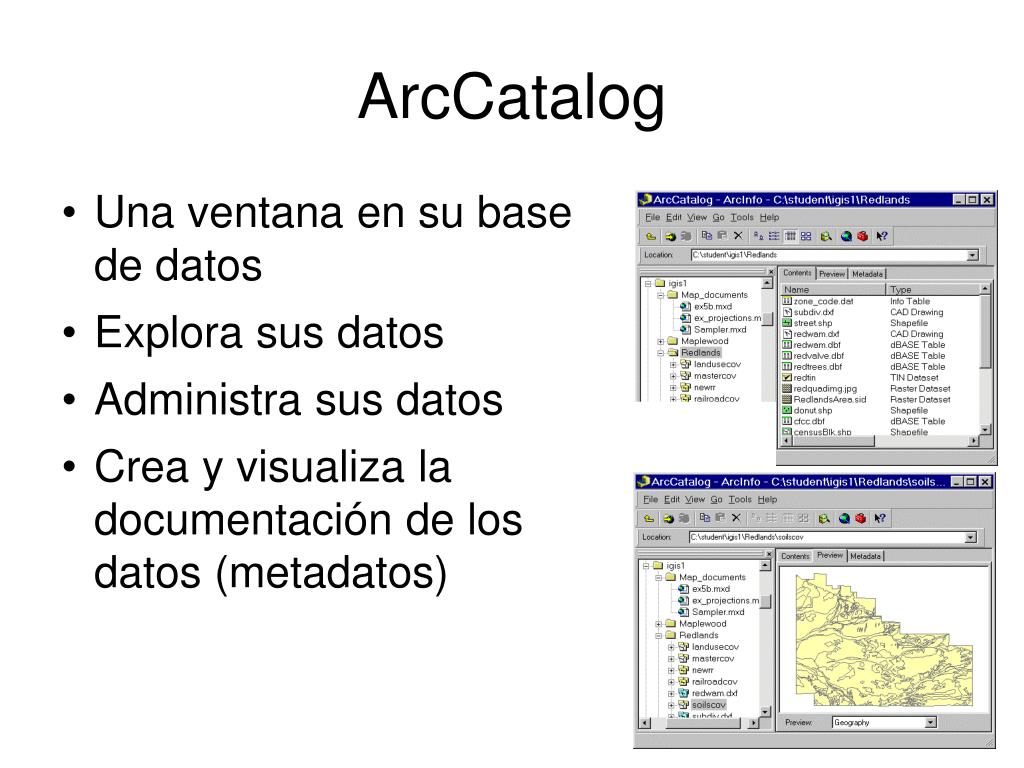

29. ArcCatalog • Una ventana en su base de datos • Explora sus datos • Administra sus datos • Crea y visualiza la documentación de los datos (metadatos)

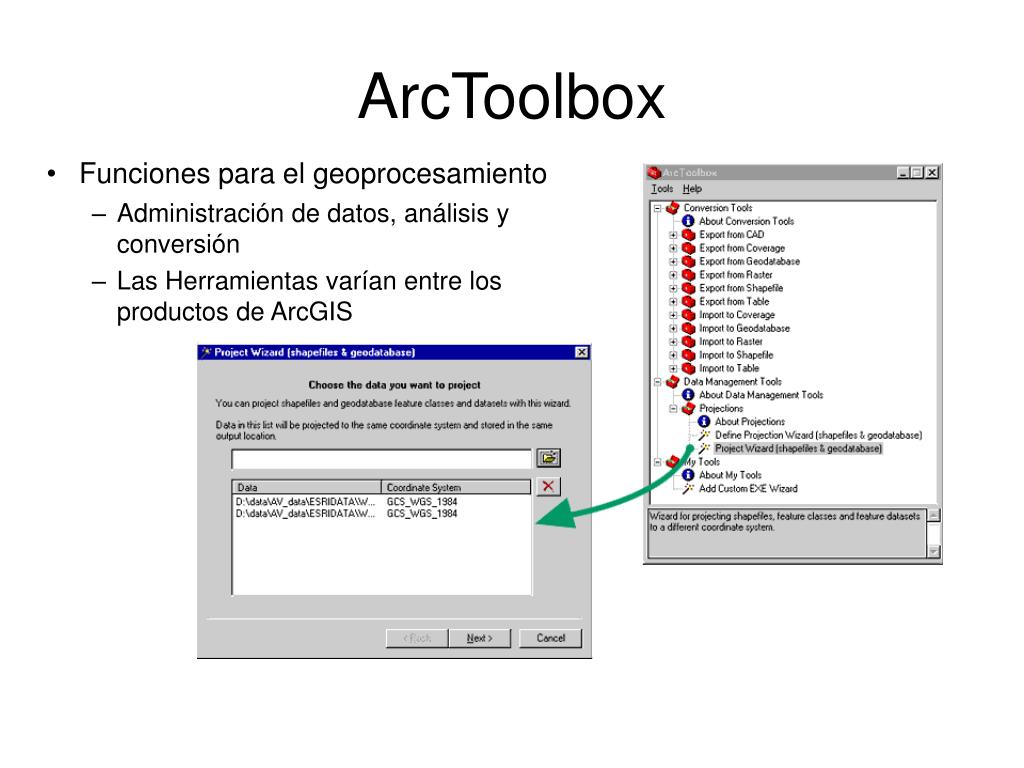

30. ArcToolbox • Funciones para el geoprocesamiento • Administración de datos, análisis y conversión • Las Herramientas varían entre los productos de ArcGIS

31. Obteniendo ayuda • Tabs • Contenido • Indices • Busquedas • Favoritos • Otra ayuda • What´s this? (Que es esto) • Tips (consejos)

32. Demostración • Observe ArcCatalog • Estructura del directorio y navegación • Documentación • Observe ArcMap • Adicione datos • Visualice y realice consultas • Herramientas Zoom y pan • Guardar un documento tipo mapa • Observe ArcToolbox • Conjunto de Herramientas

33. Ejercicio • Utilice el programa para: • Iniciar ArcMap • Examinar algunas capas de elementos y su organización • Identificar elementos específicos • Seleccionar elementos geográficos basados en ciertas condiciones

34. Revisión • El modelo de almacenamiento vectorial usa una serie de celdas de igual tamaño. (V/F) • El modelo vectorial es siempre más exacto que el modelo raster. (V/F) • La topología modela la relación espacial de conectividad, adyacencia, y coincidencia. (V/F) • ArcCatalog es usado para análisis de datos y ArcMap es usado para visualizar, consultar y editar datos. (V/F)

35. 3 Visualizando datos

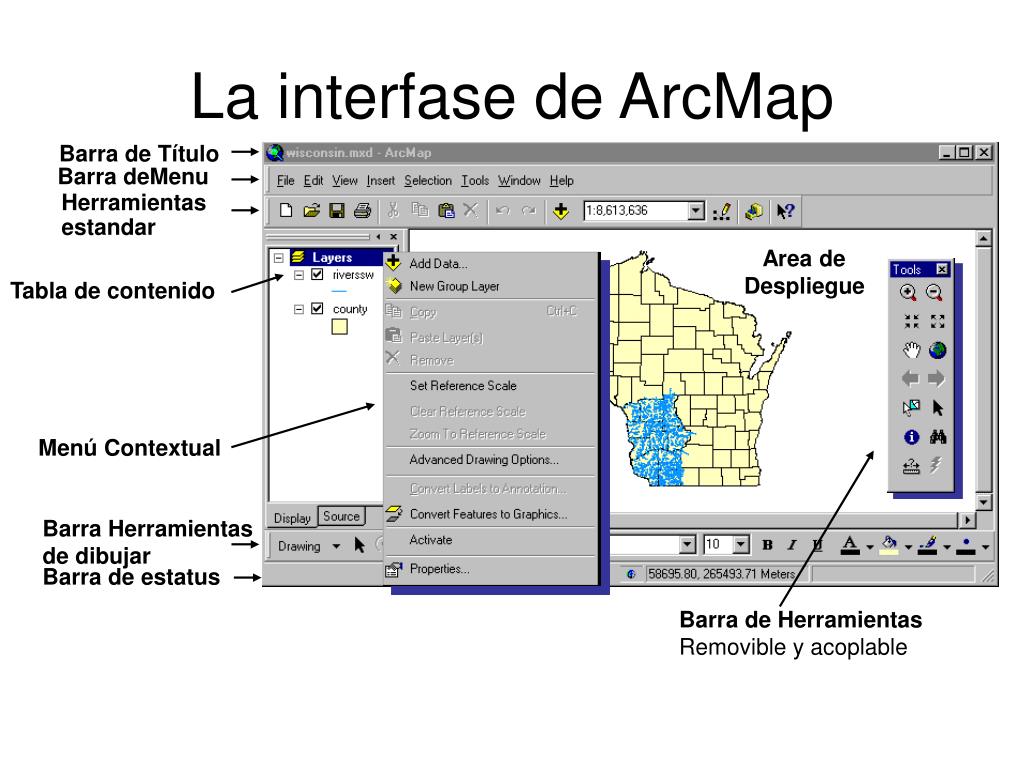

36. Lainterfase de ArcMap Barra de Título Barra deMenu Herramientas estandar Area de Despliegue Tabla de contenido Menú Contextual Barra Herramientas de dibujar Barra de estatus Barra de HerramientasRemovibley acoplable

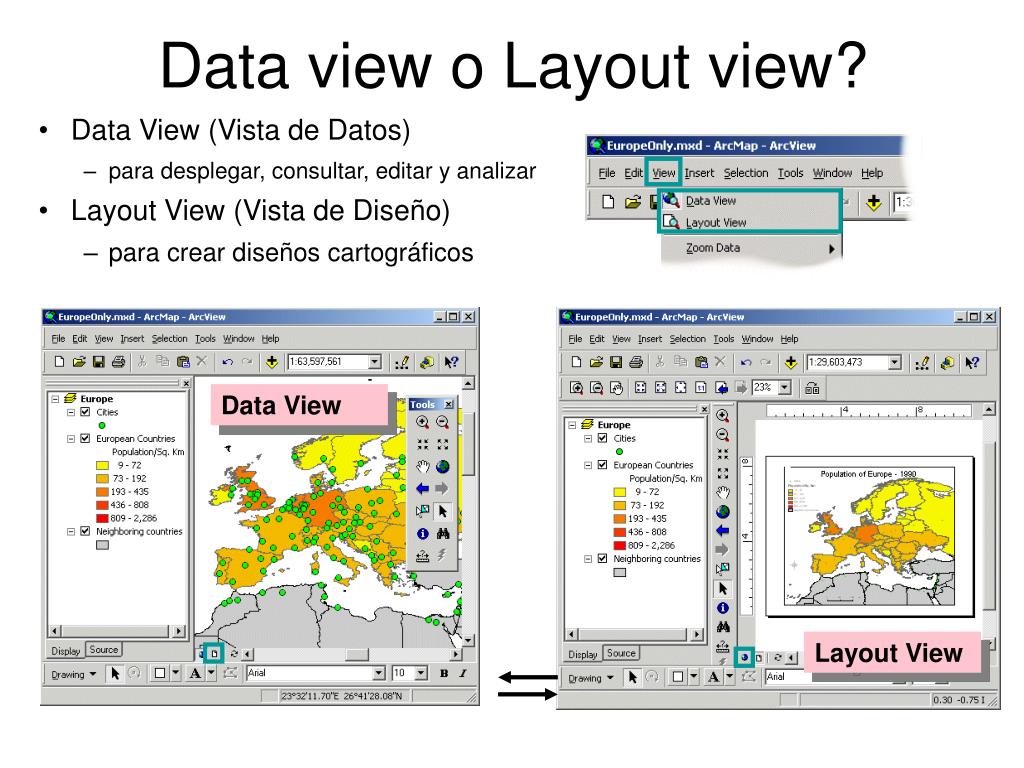

37. Data View Layout View Data view o Layout view? • Data View (Vista de Datos) • para desplegar, consultar, editary analizar • Layout View (Vista de Diseño) • para crear diseños cartográficos

38. Capas, conjuntos de datosy mapas • Layer (Capas) • Representa datos espaciales simbolizados • Data Frame (Marco de datos) • Organiza capas • Los mapas contienen • Data frames • Layers • Elementos del mapa Data frame Layers

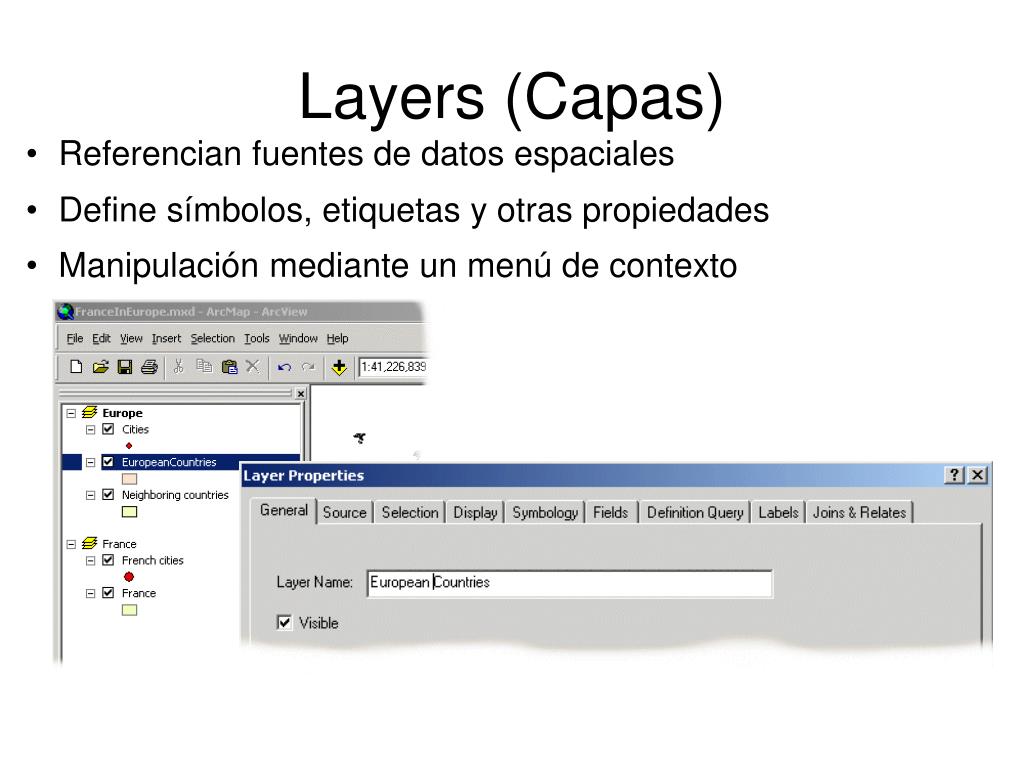

39. Layers (Capas) • Referencian fuentes de datos espaciales • Define símbolos, etiquetas y otras propiedades • Manipulación mediante un menú de contexto

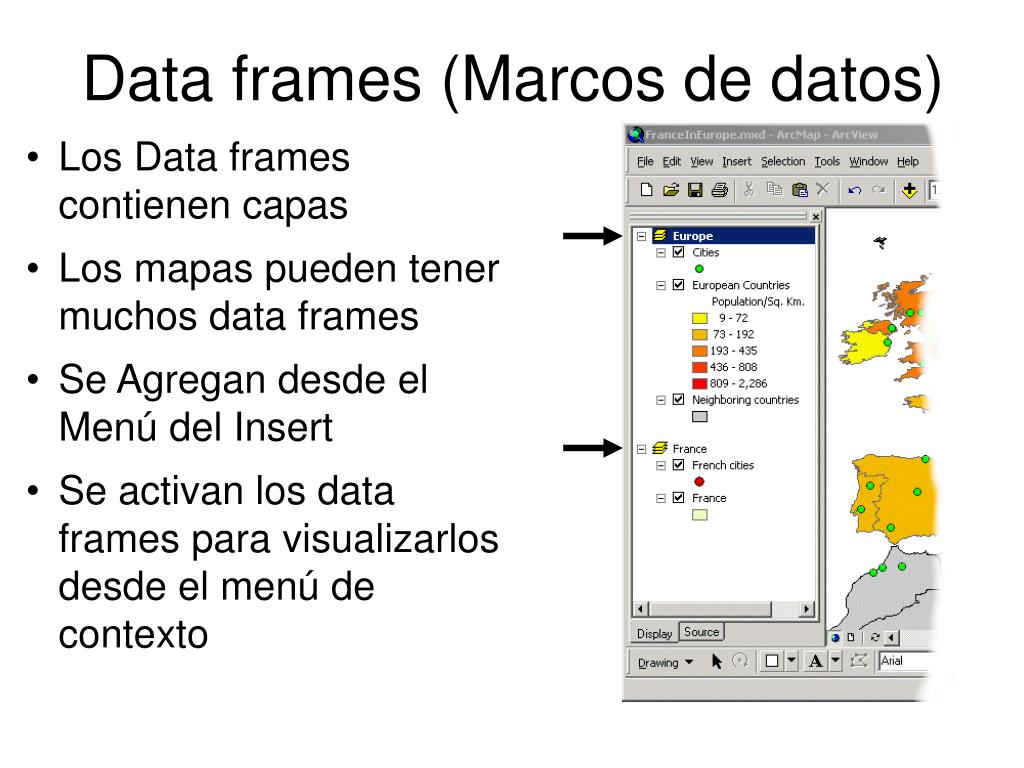

40. Data frames (Marcos de datos) • Los Data frames contienen capas • Los mapaspueden tener muchos data frames • Se Agregan desde el Menú del Insert • Se activan los data frames para visualizarlos desde el menú de contexto

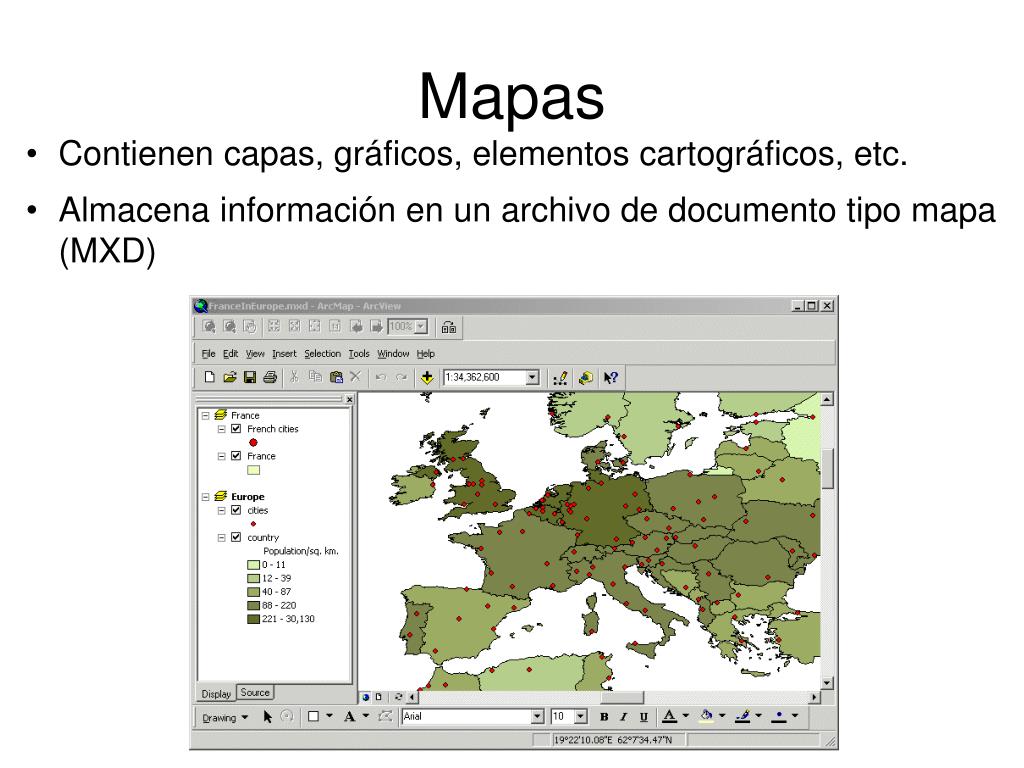

41. Mapas • Contienen capas, gráficos, elementos cartográficos, etc. • Almacena información en un archivo de documento tipo mapa (MXD)

42. Administración de la tabla de contenidos (TOC) • Mover capas hacia arriba o hacia abajo para cambiar el orden de visualización • Orden de dibujo inteligente para las capas • Puntos, líneas opolígonos • Las capas son dibujados en la Tabla de contenidos (TOC) en orden • de abajo hacia arriba. • Cambiar el nombre a Data Frames y capas • Remover capas • Tabs inferiores • Display (despliegue) • Source (Fuente) • Selection (Selección) [opcional yo no veo mayor utilidad! CMG]

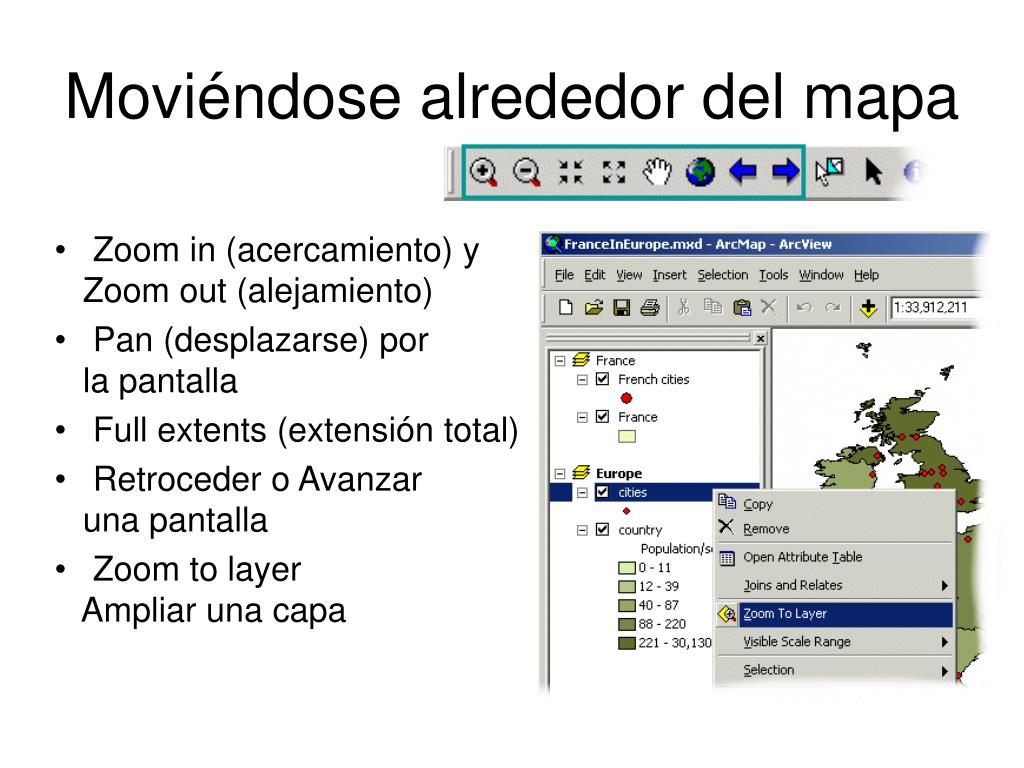

43. Moviéndose alrededor del mapa • Zoom in (acercamiento) y Zoom out (alejamiento) • Pan (desplazarse) por la pantalla • Full extents (extensión total) • Retroceder o Avanzar una pantalla • Zoom to layer Ampliar una capa

44. Usando bookmark (marcadores) • Bookmarks espaciales • Define y asigna un nombre a una extensión localizada • Regresa a esta en cualquier momento

45. Ventanas Magnifier y Overview • Para ver más detalles o vistas generales sin cambiar la pantalla Muestra toda la extensión de los datos Se mueve sobre la pantalla como una lupa

46. Simbología de capas en ArcMap • Los mismos símbolos para todos los elementos • Basados en los valores de atributos

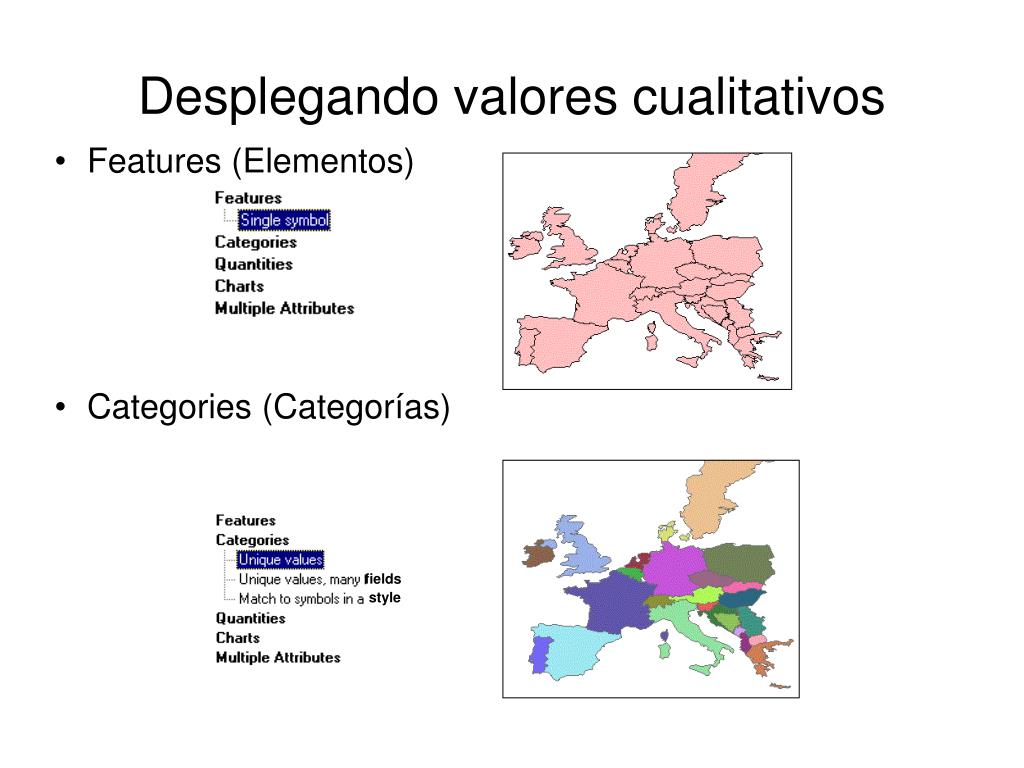

47. fields style Desplegando valores cualitativos • Features (Elementos) • Categories (Categorías)

48. Desplegando valores cuantitativos • Quantities (Cantidades) • Charts (Gráficos)

49. Clasificando valores cuantitativos • Se pueden modificar clases Igual intervalo Cortes (Breaks) Naturales Cuantiles Desviación Estandar

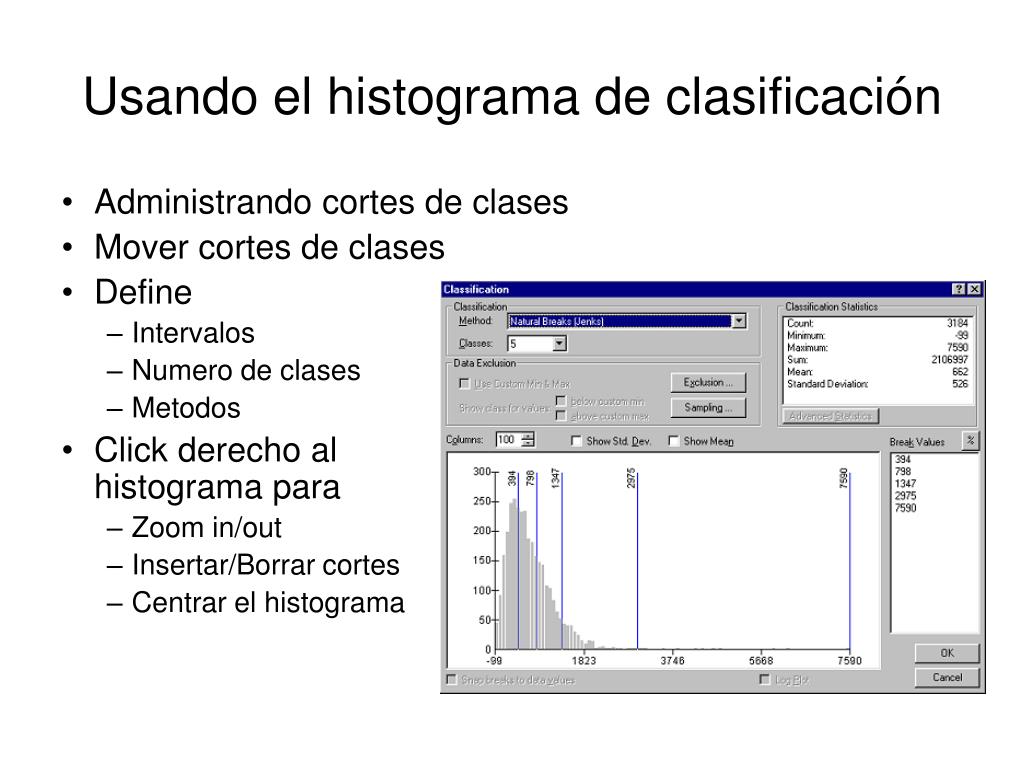

50. Usando el histograma de clasificación • Administrando cortes de clases • Mover cortes de clases • Define • Intervalos • Numero de clases • Metodos • Click derecho alhistograma para • Zoom in/out • Insertar/Borrar cortes • Centrar el histograma
